Профилегибочный станок

 Профилегибочный станок предназначен для изготовления колец, дуг, сегментов, спиралей с радиусом гиба более 5-10 D. На любом профилегибе контролируется радиус гиба, точки начала и конца гиба, а при изготовлении спиралей и шаг подъема витка спирали.

Такие станки могут иметь один, два или три ведущих ролика, но они все трех роликовые вальцевые трубогибы (профилегибочные станки).

 Количество ведущих роликов определяет производительность станка, так как вальцевание трубы (профиля) на заданный радиус гиба обеспечивается не только усилием поджима, а главным образом достаточностью трения для преодоления сопротивления материала его изгибу. Следовательно, чем больше будет ведущих роликов, а также соответствия ручьев гибочных роликов типоразмеру профиля (трубы) тем с большим усилием можно задать преднатяг. Увеличение усилие преднатяга (при достаточной силе трения) и определяет количество прогонов профиля до получения требуемого радиуса гиба.

Так выполняя одинаковую работу, на станках с двумя и тремя ведущими гибочными роликами, время, затраченное на её выполнение у станка с двумя ведущими роликами, будет значительно больше, а, следовательно, при одинаковом энергопотреблении расходы на эксплуатацию станка с двумя ведущими роликами также будут значительно больше.

 Однако, часть продавцов профилегибов предпочитает умалчивать о том, что станок имеет два ведущих ролика и не может по возможностям и производительности конкурировать со станком, имеющим три ведущих ролика.

Привод ведущих роликов может быть:

  • механический
  • электрический
  • гидравлический привод

Для проката трубы (профиля) на заданный преднатягом радиус гиба, на профилегибочном станке нужно обеспечить достаточную силу трения, что практически не возможно на станках с одним ведущим роликом и очень часто возникают проблемы по обеспечению требуемой силы трения на станках с двумя ведущими гибочными роликами. Эту проблему частично устраняют профилегибочные станки с тремя ведущими гибочными роликами. Почему частично? Потому что при наличии различных схем привода трех роликов, максимум на двух роликах будут согласованы угловые и линейные скорости прокатки трубы, а третий или все три (если каждый ролик имеет свой автономный (индивидуальный) электро- или гидропривод) будут работать в разнобой, т.е. суммарный вектор силы будет не всегда обеспечивать требования по коэффициенту трения между изгибаемым профилем и гибочными роликами.

Ещё нет доступных по цене разработок, которые синхронизировали бы угловые и линейные скорости вращения трех гибочных роликов, имеющий индивидуальный электро или гидропривод. Разнонаправленность векторов угловых и линейных скоростей на ведущих роликах таких профилегибов существенно снижает их возможности и производительность.

Особенности профилегибочных станков БМК

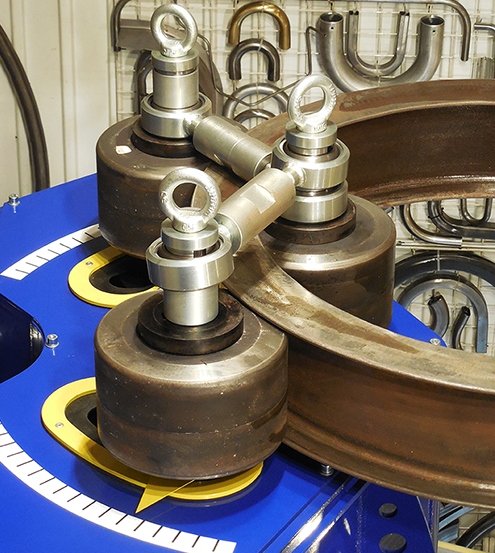

На сегодняшний день только на профилегибах БМК-55 (БМК-55У), за счет механической связи, посредством шестерён постоянного зацепления, решен вопрос синхронизации угловых и линейных скоростей на всех трех ведущих роликах.

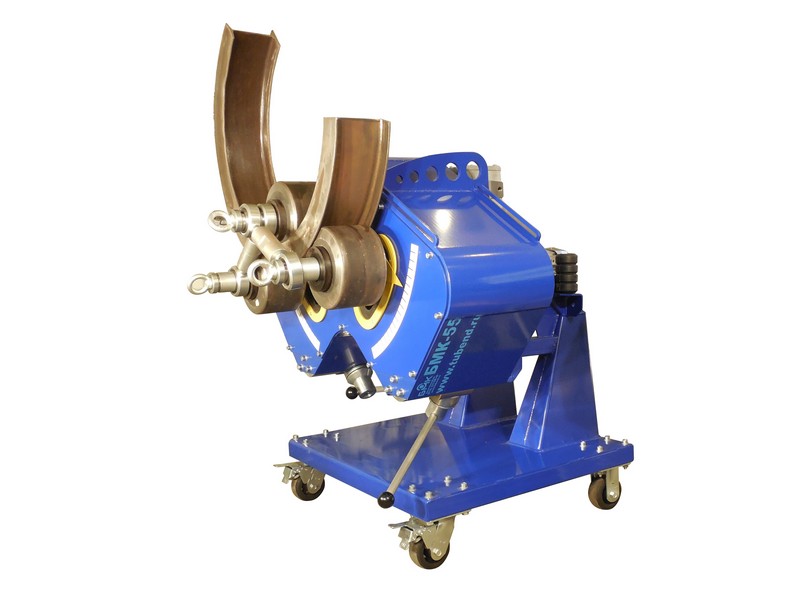

профилегибочный станок

 При наличии у этих станков двух винтовых механизмов поджима, позволяющих создать усилие преднатяга не уступающие гидроподжиму, они выходят в абсолютные лидеры по производительности, возможностям и точности изготовления деталей. Эта серия станков позволяет изготавливать детали за минимальное количество прогонов, а чаще за один прогон.

При гибке профиля необходимо помнить, что на любом профилегибе в начале и конце гиба будут прямые участки равные межосевому расстоянию между валами гибочных роликов.

Стоимость профилегибочного станка

Многие покупатели, приобретая профилегиб, не обращают внимания на конструкцию станка, а ориентируются на его стоимость, чем пользуются недобросовестные продавцы.  Стоимость станков с одним ведущим роликом на порядок ниже стоимости профилегибов с двумя ведущими роликами, а профилегиб с тремя ведущими роликами намного дороже, чем станок с двумя ведущими роликами.
