КАТАЛОГ Трубогибы Трубогиб для профильной трубы

Трубогиб для профильной трубы – особенности,  профильных трубогибов.

Трубогиб для профильных труб обеспечивает гибку: круглых, квадратных, прямоугольных, треугольных, овальных и плоскоовальных труб, тавров, уголков, швеллеров, полосы, прутков, квадратов и специальных профилей.

Образцы труб согнутых на трубогибе для профильных труб

Особенность трубогиба для профильной трубы - это специальная оснастка, имеющая ручей, повторяющий форму трубы или профиля.Оснастка трубогиба для профильной трубыПрофильные трубы и профильный прокат можно гнуть методом вальцовки, обкатки или намотки.

Профилегибочные станки для профильной трубы (метод вальцовки)

БМК-55
БМК-55
Макс. диаметр трубы 60x2 мм
Радиус гиба от 300 мм

ПОДРОБНЕЕ >>
БМК-55У
БМК-55У
Макс. диаметр трубы 80x2 мм
Радиус гиба от 300 мм

ПОДРОБНЕЕ >>
3RE-30 Junior
3RE-30 Junior
Макс. диаметр трубы 32x2 мм
Радиус гиба от 90 мм

ПОДРОБНЕЕ >>
3RM-30 Start
3RM-30 Start
Макс. диаметр трубы 32x2 мм
Радиус гиба от 90 мм

ПОДРОБНЕЕ >>

Автоматические трубогибы для профильной трубы (метод намотки)

CE-51 Master 3X
CE-51 Master 3X
Макс. диаметр трубы 51x2 мм
Радиусы гиба от 5 до 750 мм

ПОДРОБНЕЕ >>

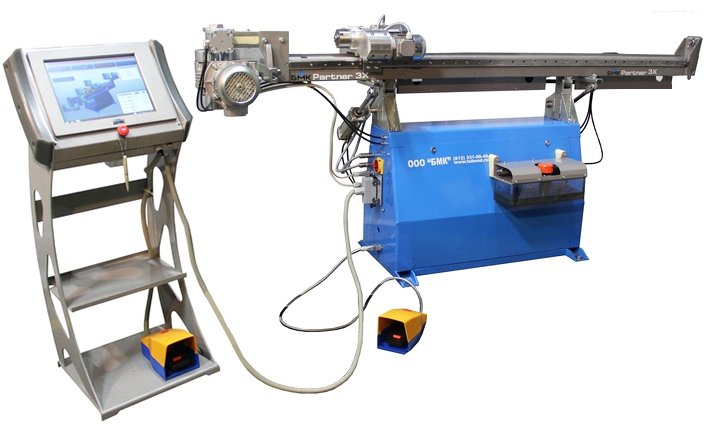

CE-30 Partner 3X
CE-30 Partner 3X
Макс. диаметр трубы 30x1,5 мм
Радиусы гиба от 5 до 400 мм

ПОДРОБНЕЕ >>

Полуавтоматические трубогибы для профильной трубы (метод намотки)

CE-51 Master
CE-51 Master
Макс. диаметр трубы 51x2 мм
Радиусы гиба от 5 до 750 мм

ПОДРОБНЕЕ >>
CE-30/3 PARTNER 3-х коорд.
CE-30/3 PARTNER 3-х коорд.
Макс. диаметр трубы 30x1,5 мм
Радиусы гиба от 5 до 400 мм

ПОДРОБНЕЕ >>
CE-30/2 PARTNER 2-х коорд.
CE-30/2 PARTNER 2-х коорд.
Макс. диаметр трубы 30x1,5 мм
Радиусы гиба от 5 до 400 мм

ПОДРОБНЕЕ >>

Ручные трубогибы для профильной трубы (метод намотки)

CM-30/3 PARTNER 3-х коорд.
CM-30/3 PARTNER 3-х коорд.
Макс. диаметр трубы 32x2 мм
Радиусы гиба от 5 до 400 мм

ПОДРОБНЕЕ >>
CM-30/2 PARTNER 2-х коорд.
CM-30/2 PARTNER 2-х коорд.
Макс. диаметр трубы 32x2 мм
Радиусы гиба от 5 до 400 мм

ПОДРОБНЕЕ >>

 Для гибки труб и профильного проката на большие радиусы (от 8-10 D трубы) подходит трубогиб, работающий способом вальцовки. Такой трубогиб применяется для изготовления арочных конструкций, сегментов дуг и спиралей.

 В 3-х роликовом (вальцевом) трубогибе – оснастка состоит из 3-х роликов с ручьями, соответствующими форме профильной трубы. Помещенная в эти ручьи и зажатая роликами, труба прокатывается между роликами, сгибаясь на нужный радиус. При гибки профильной трубы или проката в спираль или в кольцо на трубогиб может устанавливаться механизм подъема шага витка спирали для получения требуемого расстояния между витками.

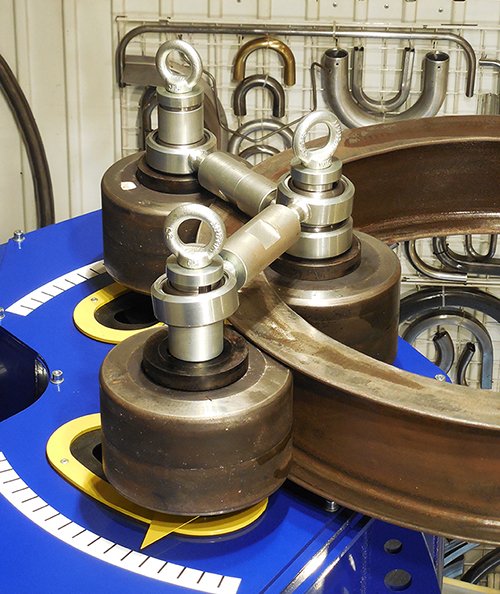

Профильный трубогиб работающий методом вальцовки

3-х роликовый профильный трубогиб может иметь привод на 1, 2 или 3 ролика. Чем больше ведущих роликов, тем эффективнее работает трубогиб.

Для гибки профильных труб или проката на маленькие радиуса используются трубогибы, работающие способом обкатки или наматывания.

 Трубогибы для гибки профильных труб, работающие способом обкатки не имеют дорна, что существенно снижает качество гиба, то есть происходит довольно сильная деформация сечения профиля (трубы) в месте гиба. Кроме того, отсутствие системы контроля точек начала очередного гиба на трубогибе работающем способом обкатки, ограничивает его использование при изготовлении сложных пространственных деталей.

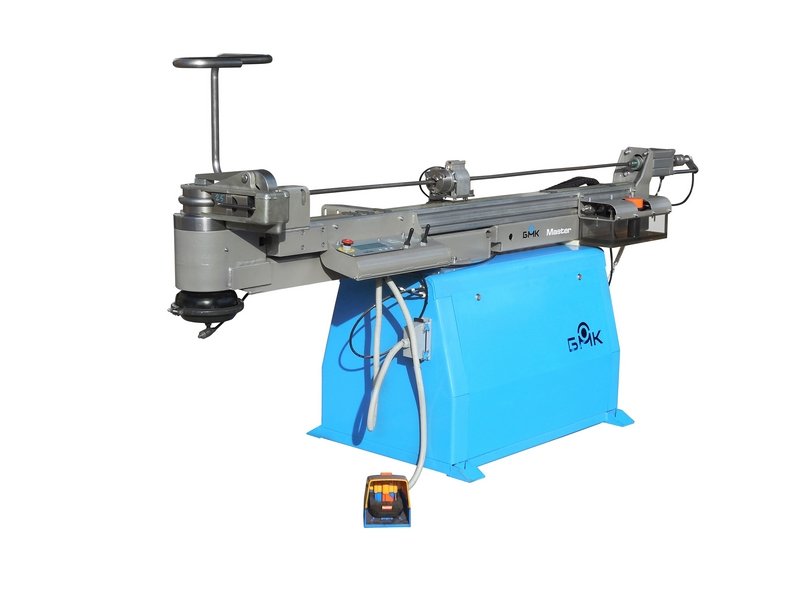

Эти недостатки устраняются конструкцией и технологией изготовления деталей на профильных трубогибах, работающих способом наматывания Такие трубогибы предназначены для изготовления сложных пространственных деталей из профильной трубы с маленькими радиусами гибки. При этом резко повышается качество гиба за счет наличия дорна, точность и повторяемость деталей за счет наличия системы позиционирования точек начала гиба.Профильный трубогиб работающий методом намотки

Трубогиб профильный для пространственной гибки, работающий методом намотки, имеет более сложную оснастку. На таком трубогибе все элементы оснастки: зажим, гибочный ролик, скользящий башмак – имеют ручей под профильную трубу. Если на трубогибе присутствует дорновая гибка, то дорн тоже изготавливается под внутреннее сечение профильной трубы, и может быть прямоугольным, овальным и т. д.

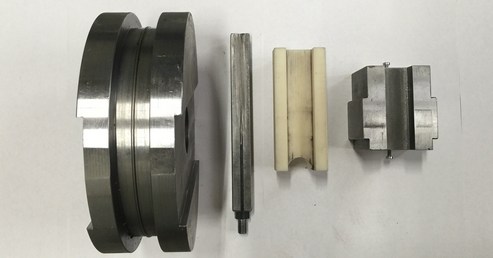

Оснастка трубогиба для профильной трубы работающего методом намотки

Такая оснастка обеспечивает качественную гибку профильной трубы, при минимальном (незначительном) изменении ее поперечного сечения в месте гиба.

Применение профильных трубогибов

Трубогиб для профильной трубы широко применяется в строительстве, при изготовлении металлоконструкций, в дорожном строительстве, при изготовлении детских и спортивных площадок, скамеек и оград. Для изготовления антивандальных скамеек для большей прочности может использоваться профиль с круглыми трубами внутри - то есть гиб трубы в трубе. Такой профиль тоже можно согнуть на трубогибе со специальной оснасткой.

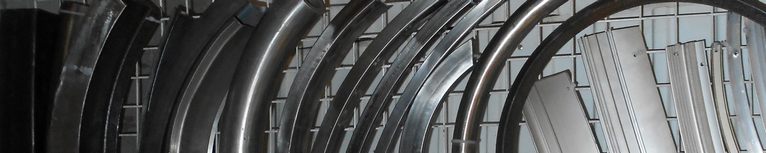

примеры труб согнутых на трубогибе для профильной трубы

Так же профильный трубогиб используется для изготовления торгового и выставочного оборудования, мебели, например школьных парт и скамеек или офисной мебели, где часто используется плоскоовальная труба. Иногда элементы мебели и внутренних металлоконструкций изготавливаются из алюминиевой профильной трубы, что значительно уменьшает их вес.

Видео работы трубогиба для профильной трубы
