 Гибка труб и профильного проката осуществляется на трубогибочных станках - в обиходе называемых трубогибы. Наибольшее распространение получили трубогибы, работающие способами наматывания и обкатки.

Трубогибы работающие способом наматывания

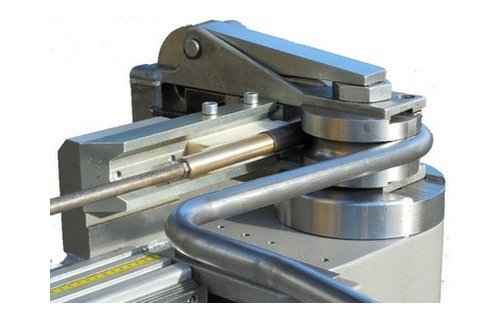

Трубогибы , работающие способом наматывания — это когда труба, зажатая между подвижным гибочным роликом и зажимом, за счет опоры на скользящий башмак, при совместном вращении гибочного ролика и зажима, наматывается на гибочный ролик.трубогиб работающий методом наматывания
 Гибочный ролик, зажим и вставка скользящего башмака должны иметь ручей (ложемент) по форме сечения изгибаемой трубы и соответствовать ее типоразмеру. Радиус гиба определяется по оси трубы и составляет половину диаметра гибочного ролика. К трубогибочным станкам работающим способом наматывания относятся 1-но, 2-х и 3-х координатные дорновые и бездорновые трубогибы.

 Дорновые трубогибы обеспечивают хорошее качество гиба толстостенных труб на радиусы гибов от 1÷1,5 D и тонкостенных, с толщиной стенки (S) менее 0,1 наружного диаметра (D) трубы, на радиусы от 1,5÷2D, при соответствующей пластичности материала трубы.

К станкам работающим способом наматывания относятся:

  • Автоматический трубогиб СЕ-51 MASTER.3Х – для 3-х координатной дорновой гибки труб наружным диаметром до 51 мм.
  • Полуавтоматический трубогиб СЕ-51 MASTER – для 3-х координатной дорновой гибки труб наружным диаметром до 51 мм.
  • Автоматический трубогиб СЕ-30 PARTNER.3Х – для 3-х координатной дорновой гибки труб наружным диаметром до 25 мм.
  • Полуавтоматический трубогиб СЕ-30 PARTNER – для 3-х координатной дорновой гибки труб наружным диаметром до 25 мм.
  • Полуавтоматический трубогиб СЕ-30 PARTNER – для 2-х координатной дорновой гибки труб наружным диаметром до 25 мм.
  • Ручной трубогиб СМ-30 PARTNER – для 3-х координатной дорновой гибки труб наружным диаметром до 30 мм.
  • Ручной трубогиб СМ-30 PARTNER – для 2-х координатной гибки труб наружным диаметром до 30 мм.

Стоимость трубогибов

Стоимость трубогибов работающих способом наматывания, зависит от уровня его автоматизации, длины штанги и количества необходимой оснастки.

Трубогибы работающие способом обкатки

Станки, работающие способом обкатки имеют подвижный обкаточный ролик, который обкатывает (прижимает) трубу к ложементу (ручью) неподвижного гибочного ролика. Это всегда бездорновые, 1-но координатные станки. Конструкция любых станков работающих способом обкатки исключает использование дорна, так как дорн находиться в одной точке, а гиб трубы происходит совсем в другом месте.
трубогиб работающий методом обкатки
На бездорновых трубогибах, работающих способом обкатки, как правило гнут толстостенные, водогазопроводные трубы на радиусы гиба более 3,5-4D, при меньших радиусах гиба может образовываться гофра и заломы. А при гибке тонкостенных труб способом обмотки практически всегда, а на маленьких радиусах гибов всегда образуются заломы и гофры.

 Наиболее адаптированным к современным требованиям по качеству гиба, производительности и простоте эксплуатации, относится Трубогиб RE-60 серии TECHNIC – бездорновый 1-но координатный трубогибочный полуавтомат для гибки водогазопроводных труб с наружным диаметром до 60мм.

По уровню автоматизации трубогибочные станки подразделяются на:

  • автоматические
  • полуавтоматические
  • ручные трубогибы.
