Методы гибки труб и профилей на трубогибах и профилегибах

Детали из труб и профилей, согнутых на трубогибах, присутствуют практически во всех сложных машинах и механизмах. Согнутые трубы выполняют роль трубопроводов, отводов, соединительных элементов, ограждений и т.д. В большинстве случаев детали из согнутых труб имеют сложную геометрию, которая обеспечивается двух или трех координатной пространственной гибкой труб на таких трубогибах, как:

  • Ручные дорновые трубогибы СМ-30 серииPARTNER
  • Полуавтоматические трубогибочные станки СЕ-30 серии PARTNER
  • Автоматические трубогибочные станки СЕ-30 серии PARTNER.3X
  • Полуавтоматические трубогибочные станки СЕ-51 серии MASTER
  • Автоматические трубогибочные станки СЕ-51 серии MASTER.3X

Трубы или профиля, согнутые в спирали, кольца или сегментные дуги, изготавливаются на таких трубогибочных или профилегибочных вальцах, как:

  • Ручной профилегиб 3RM-30 START
  • Электрический профилегиб 3RE-30 JUNIOR
  • Электрический профилегиб 3RE-60 БМК-55
  • Электрический профилегиб 3RE-80 БМК-55У

Выбирая трубогиб, профилегиб, трубогибочный станок или трубогибочную машину, перед тем как его приобрести, пользователи должны четко понимать для каких целей они хотят купить трубогибочный станок, так как от этого зависит метод и способ гибки труб и принцип работы трубогиба, а стало быть его возможности, стоимость, производительность и объемы потребляемых энергетических ресурсов.

В мире существует всего два метода гибки на трубогибах и профилегибах - это холодная и горячая гибка труб и профилей:

1. Холодная гибка труб  - когда гибка труб на трубогибе осуществляется без нагрева заготовки трубы в месте ее гиба;

2. Горячая гибка труб - когда гибка труб на трубогибе производится с предварительным нагревом заготовки в месте ее гиба, либо с нагревом всей заготовки.

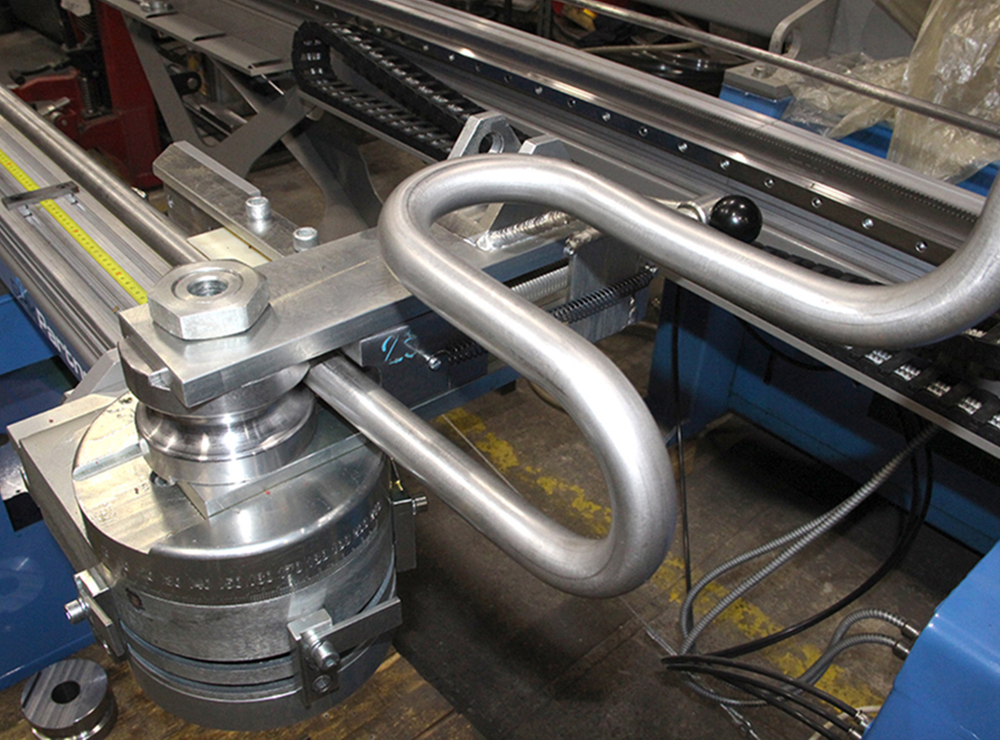

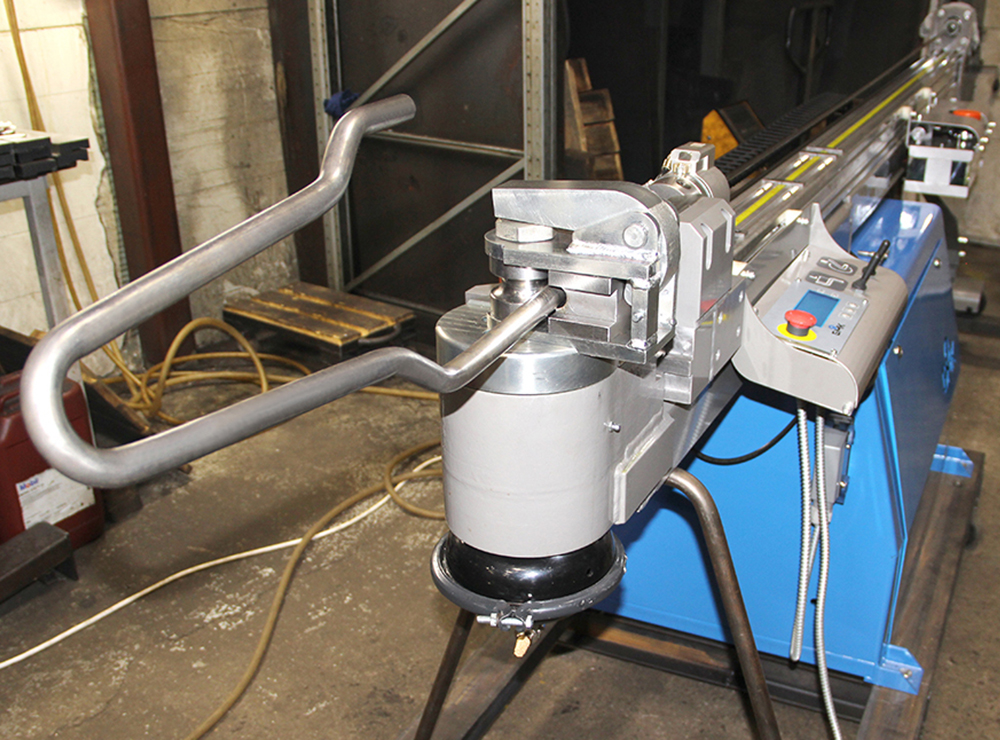

Холодная гибка труб на трубогибах и профилегибах

холодная гибка труб

Наибольшее распространение получила холодная гибка труб, для выполнения которой достаточно трубогиба с небольшими габаритными и массивными параметрами, при этом трубогибочный станок потребляет незначительный объем энергоресурсов. Широкое применения трубогибов для холодной гибки труб обусловлено тем, что современные трубогибочные станки, в том числе трубогибы производимые Балтийской Машиностроительной Компанией - полуавтоматические трубогибочные станки с чпу, автоматические трубогибы, электрические трубогибочные станки и ручные трубогибы позволяют достичь большой производительности с обеспечением требуемой точности согнутых деталей и высокой степенью их повторяемости. Это особенно важно при гибке сложных пространственных трубных деталей. Однако при холодной гибке очень тонкостенных труб на трубогибе, даже при использовании таких элементов оснастки трубогиба, как гибкий дорн и складкоразглаживатель, иногда бывает  очень сложно обеспечить высокое качество гибов на минимальном радиусе гиба из-за недостаточной пластичности материала трубы.

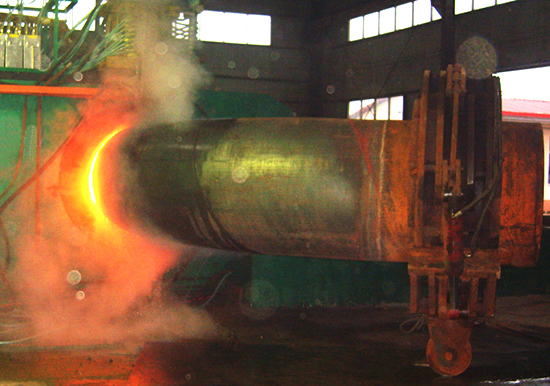

Горячая гибка труб на трубогибах и профилегибах

холодная гибка труб

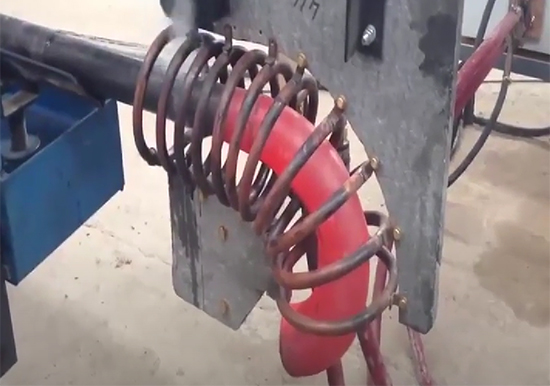

Поэтому, при гибке на трубогибе  тонкостенных труб на маленькие радиусы гиба ,а так же при гибке толстостенных труб большого диаметра применяется горячая гибка труб, с предварительным нагревом заготовки. Нагрев заготовки трубы, при гибке ее на трубогибочом станке, резко повышает пластичность материала труб. Нагрев трубы может осуществляться газовыми либо нефтяными горелками или в горнах. Однако наибольшее распространение получил нагрев труб с помощью токов высокой частоты (ТВЧ). Установками ТВЧ, как с правило оснащаются трубогибочные машины и трубогибочные станки, предназначенные для гибки труб большего диаметра (свыше 80-90 мм), а так же специальные трубогибы (штамповочные машины) для изготовления круто загнутых отводов. Исходя из выше сказанного и учитывая ,что более 75% всех изгибаемых на трубогибочных станках труб имеют наружный диаметр до 76 мм, основным методом гибки труб является холодная гибка труб.

Способы работы трубогибочных станков, трубогибочных машин и различных трубогибов рассмотренные в статье "Способы гибки труб на трубогибочных и профилегибочных станках".

Эта статья про методы гибки труб и профилей на трубогибах и профилегибах - интеллектуальная собственность ООО "Балтийской Машиностроительной Компания" Любое копирование этой статьи полное или частичное являеся нарушением авторских прав владельца.
