Трубогибочные станки автоматические

Автоматический трубогиб

Автоматический трубогиб применяется для изготовления сложных пространственных деталей, требующих высокой точности и главное — повторяемости. На таком станке отсутствует ручной труд, либо он ограничен только установкой трубы на трубогибочный станок и снятием готовой детали.

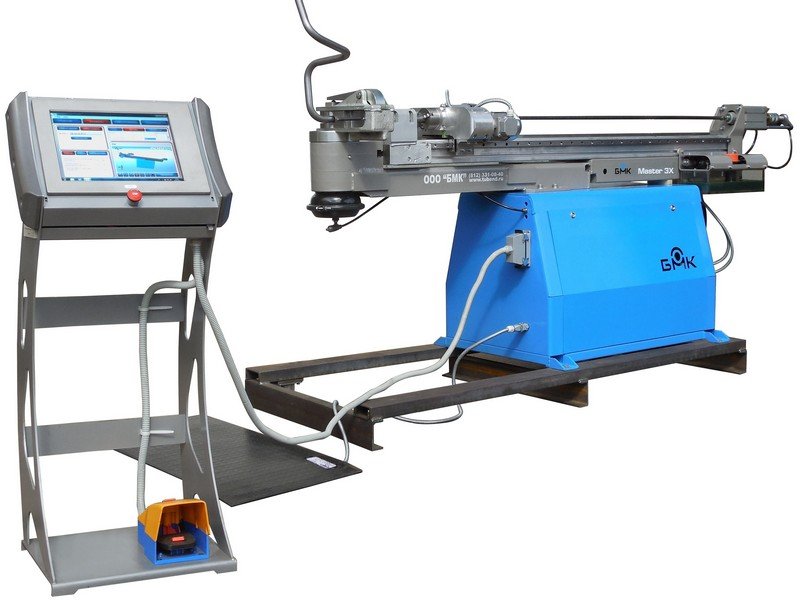

Автоматический трубогиб CE-51 MASTER 3X
Автоматический трубогиб CE-51 MASTER 3X

Макс. диаметр трубы 51х2 мм
Назначение: сложные, пространственные изделия

ПОДРОБНЕЕ

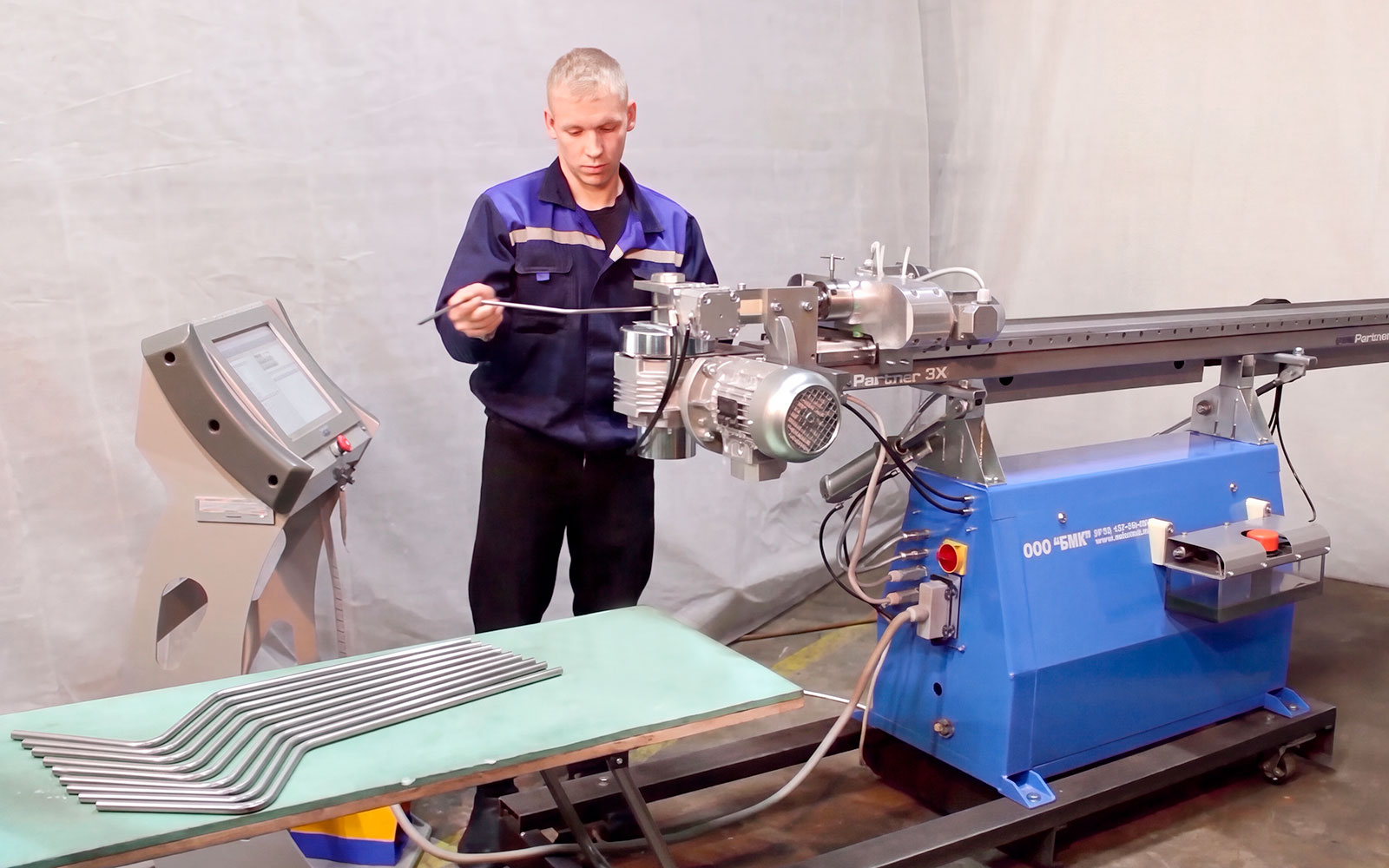

Автоматический трубогиб CE-30 PARTNER 3X
Автоматический трубогиб CE-30 PARTNER 3X

Макс. диаметр трубы 30x1,5 мм
Назначение: сложные, пространственные изделия

ПОДРОБНЕЕ

Для предприятий осуществляющих массовый выпуск однородной продукции (холодильники, газовые плиты и т. д.) разрабатываются и изготавливаются специализированные трубогибочные автоматы, обеспечивающие изготовление, одной или нескольких однотипных деталей в больших количествах. Автоматический трубогиб данного типа при своей работе не допускает доступ людей в зону гиба (изготовления деталей). На сегодняшний день в России такие станки не производятся.

Предприятия производящие серийную продукцию (автомобили, тракторы, спецтехнику и т. д.) как правило применяют универсальные автоматические трубогибы, работающие с большим спектром типоразмеров труб, обеспечивающие изготовление большого количества номенклатур деталей, при незначительном количестве каждой детали, либо большого количества деталей, при незначительном количестве номенклатуры деталей.

Особенности автоматических трубогибов:

Специализированные трубогибочные автоматы, как правило, оснащаются панелями управления, что существенно ограничивает возможности станков. Поэтому наиболее продвинутые изготовители специализированного трубогибочного оборудования на станки устанавливают промышленные компьютеры, с помощью которых можно получить 3D изображения детали, учесть углы пружинения материала, просимулировать процесс гибки и т. д.

Специалисты Балтийской Машиностроительной Компании не только внедрили, в универсальные трубогибочные станки промышленые компьютеры, с цветным, сенсорным монитором, но и разработали новое программное обеспечение (ПО) “Tubend”, позволяющие до минимума (практически до нескольких часов) сократить время обучения персонала, расширить возможности по проектированию деталей, получению их чертежей в ЕСКД на бумажных и электронных носителях, автоматическому учету углов пружинения и удлинения материала трубы в месте ее гиба, автоматическому расчету длины заготовки, симуляции процесса гибки и автоматическому написанию программ для изготовления деталей.

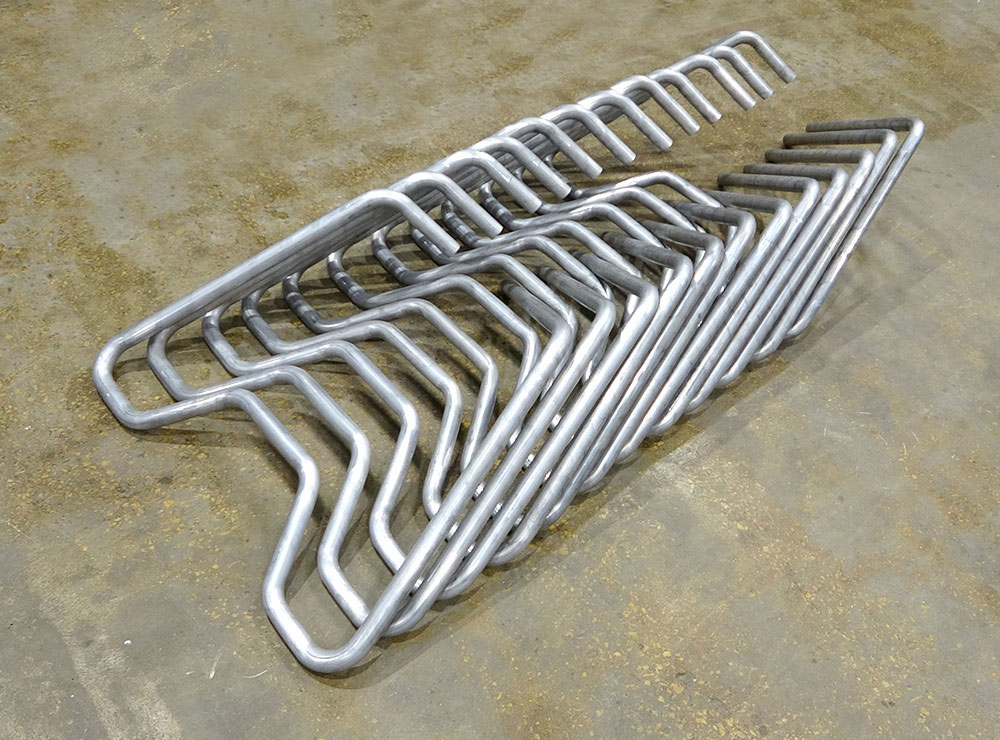

Автоматический трубогиб

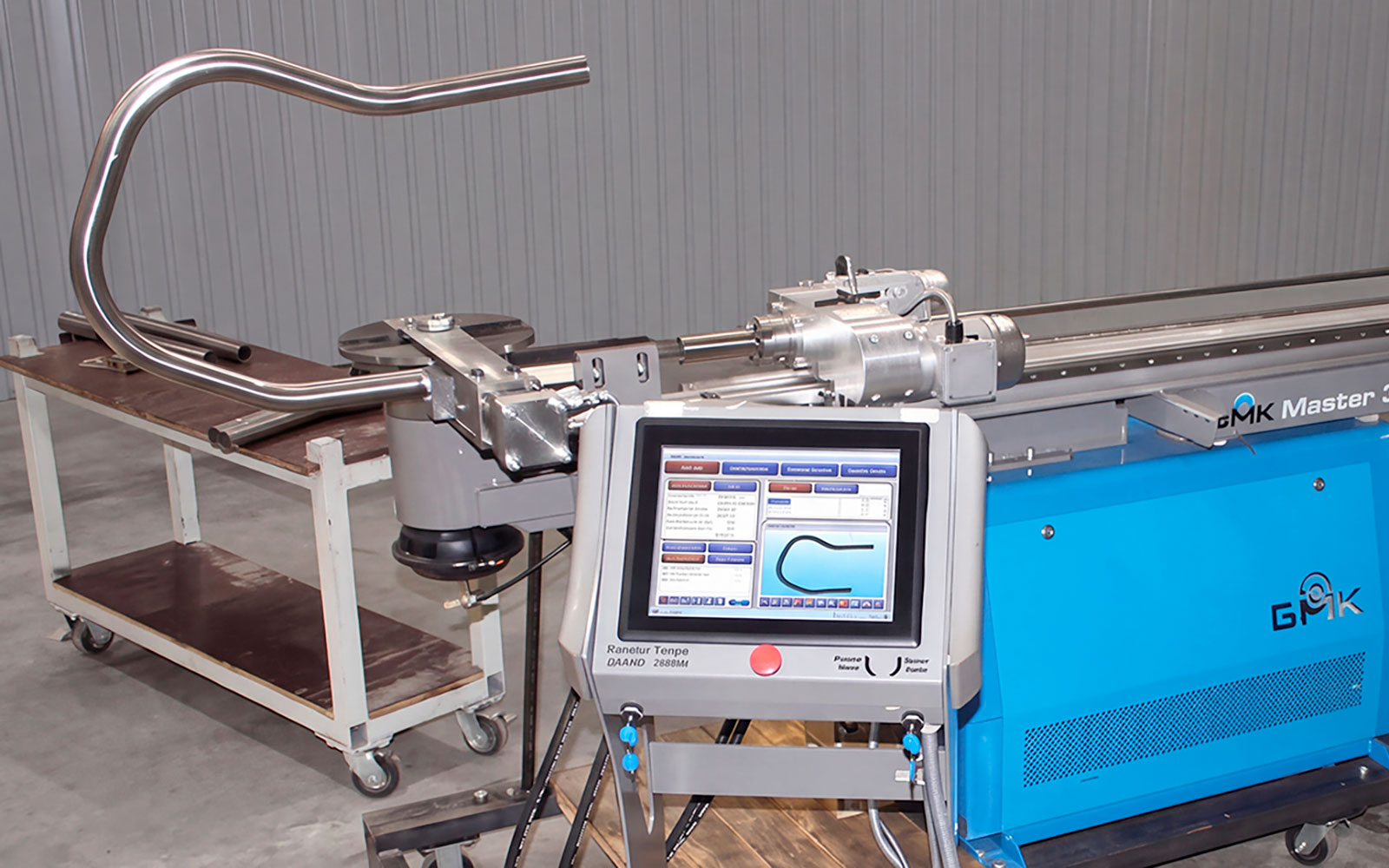

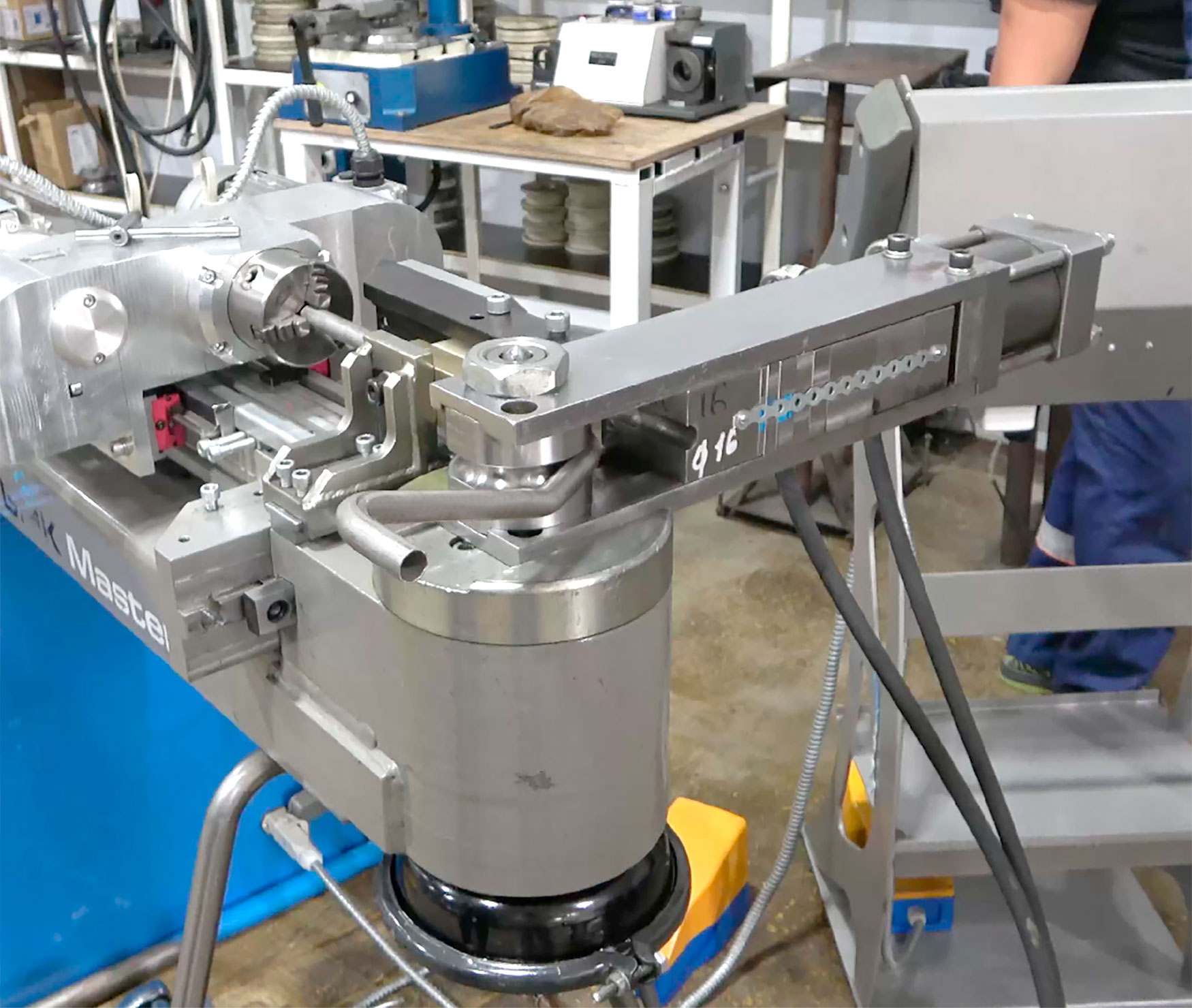

Все это реализовано в автоматических трубогибочных станках CE-30 PARTNER.3Х и СЕ-51 MASTER.3Х, предназначенныx для 3-х координатной дорновой гибки труб с наружным диаметром до 30 мм и 51 мм соответственно. Станки этих серий оснащаются системами автоматического выдвижения - убирания дорна и системой автоматической смазки дорна.

 Универсальный автоматический трубогиб – это лучшее решение при изготовлении сложных технических систем, устройств, механизмов, с минимальным участием человека в процессе изготовления трубных деталей.
