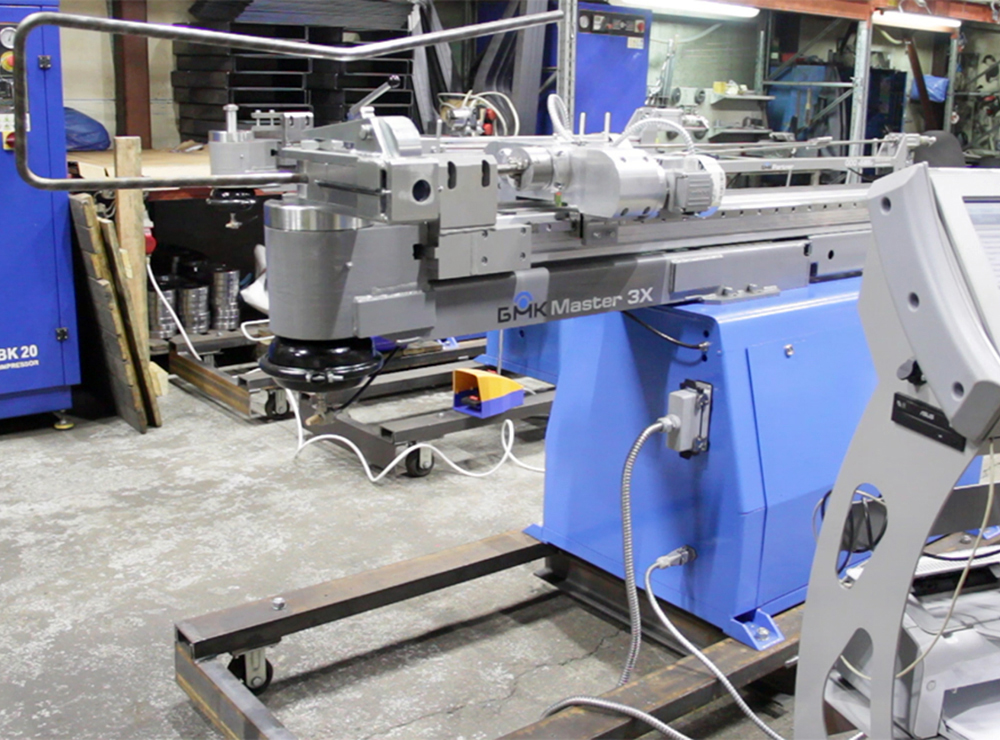

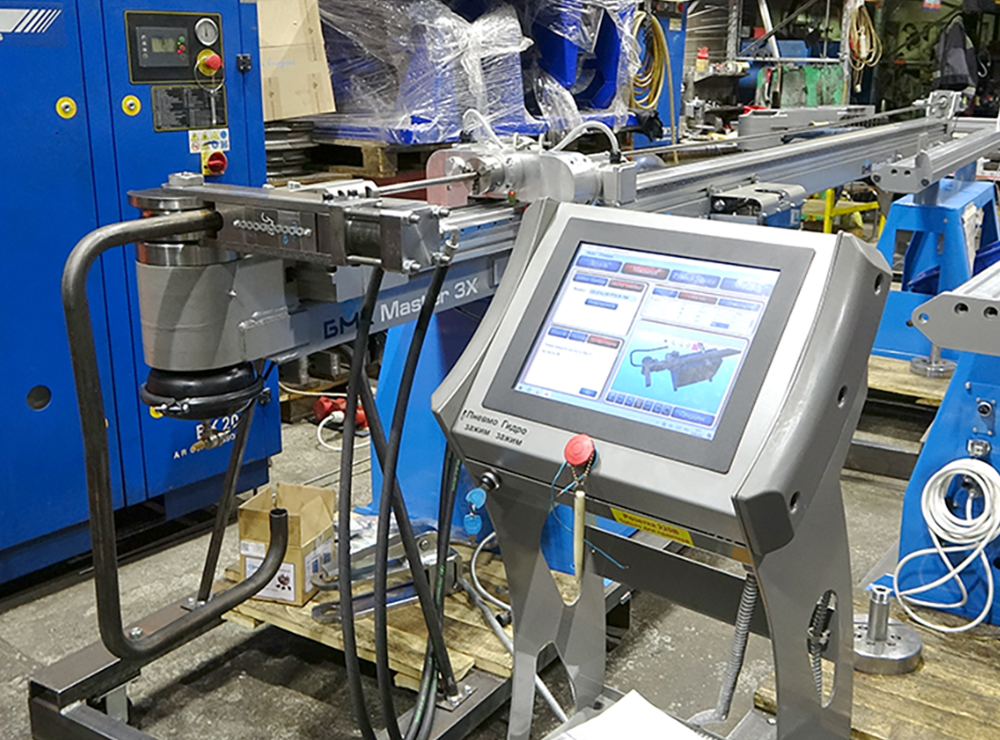

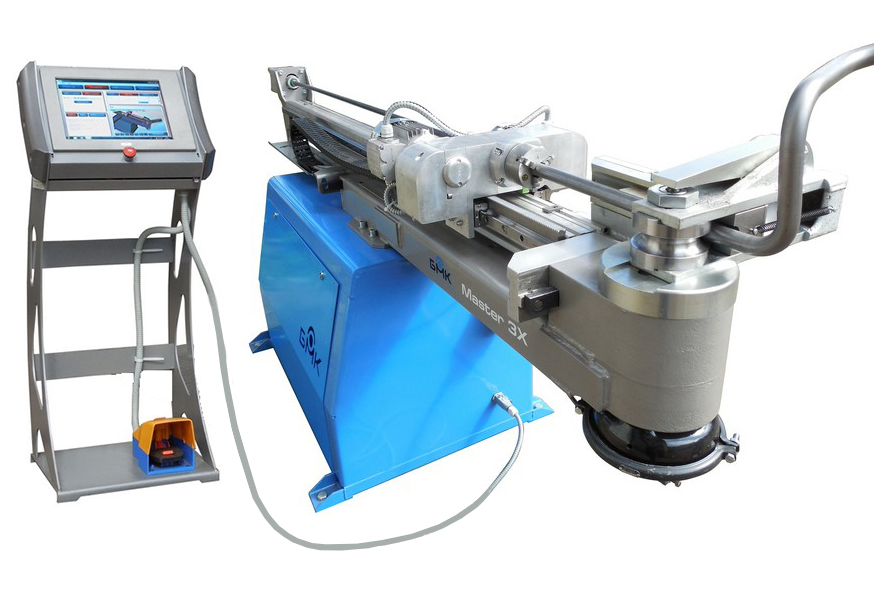

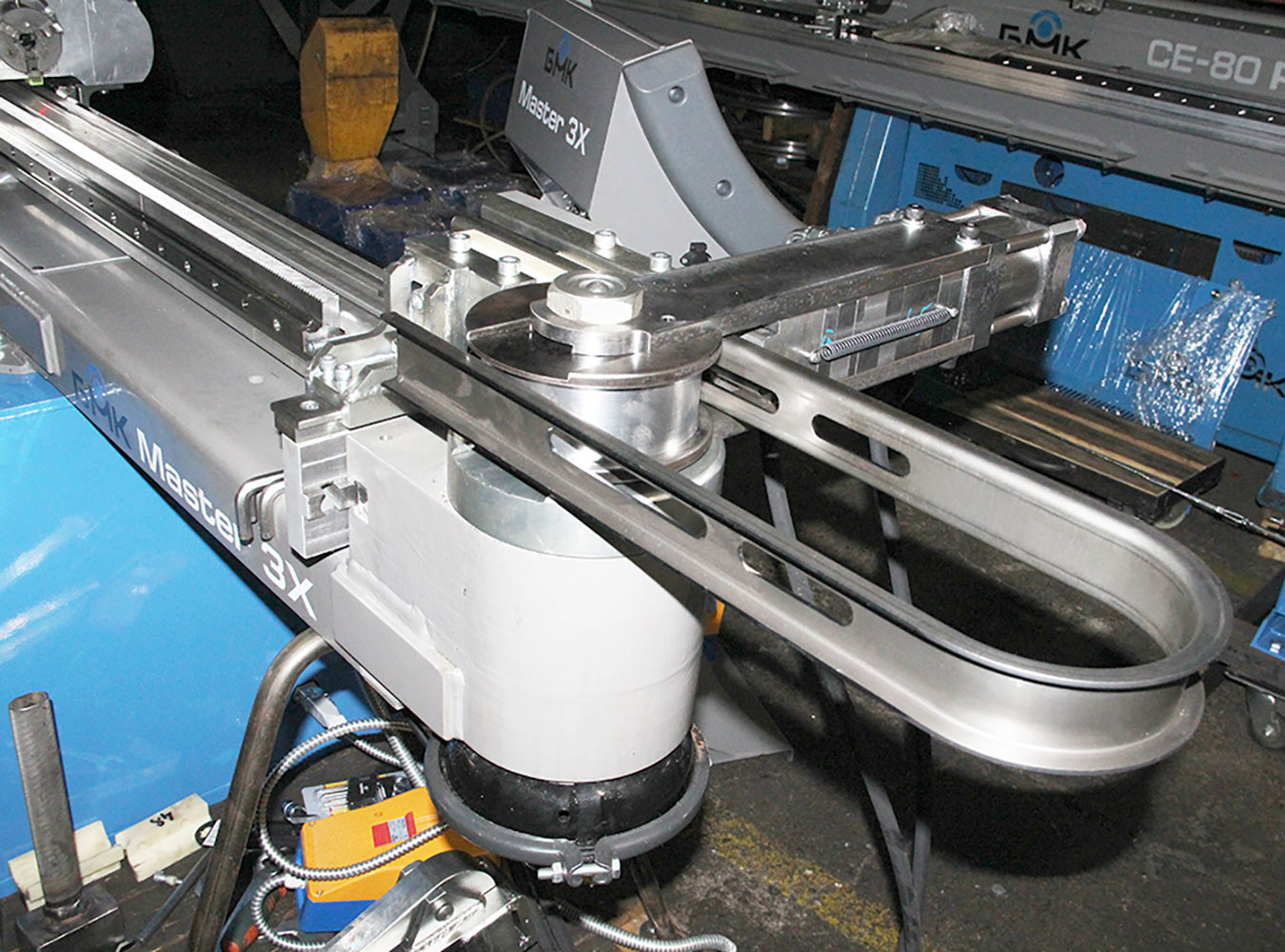

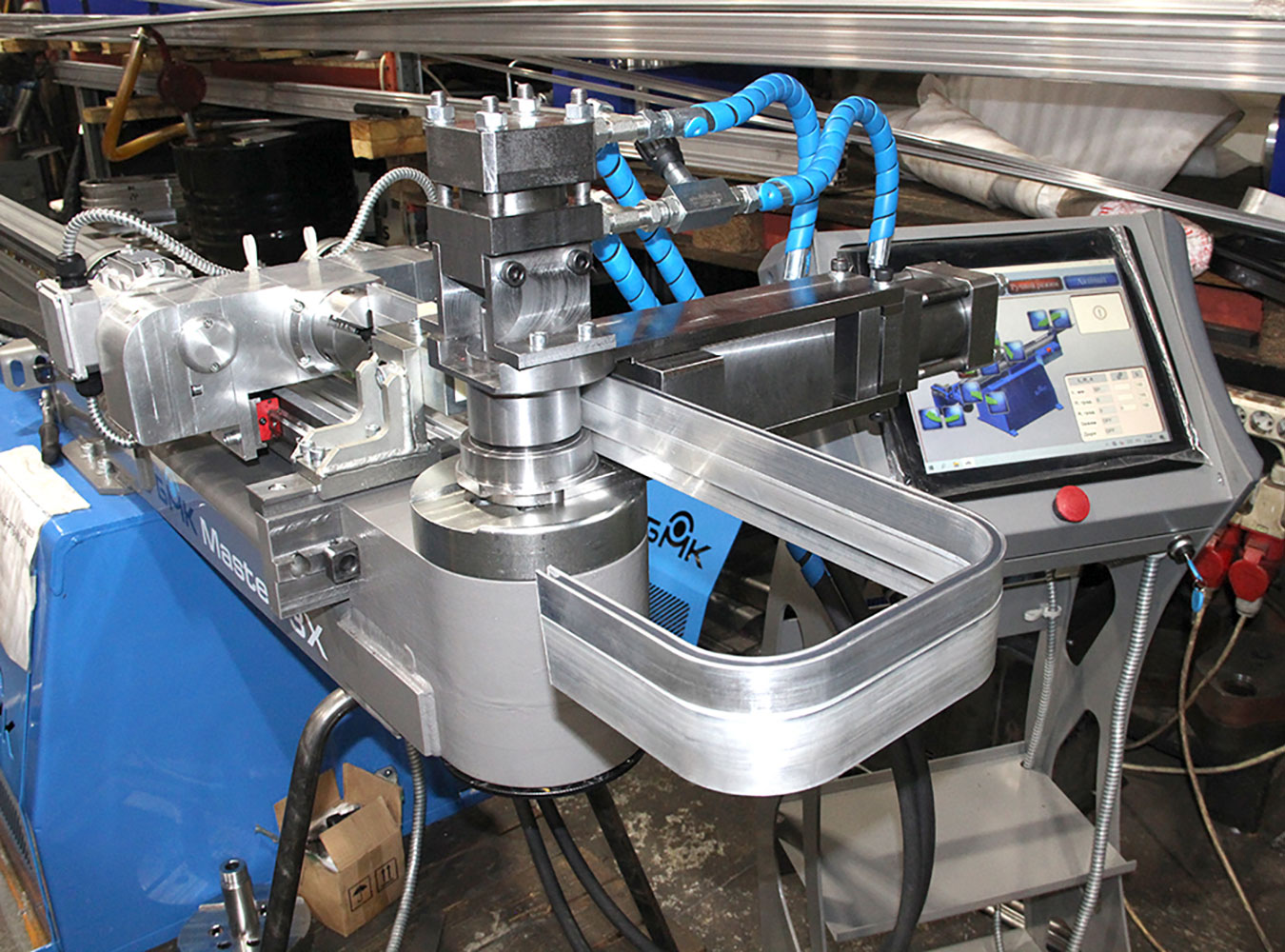

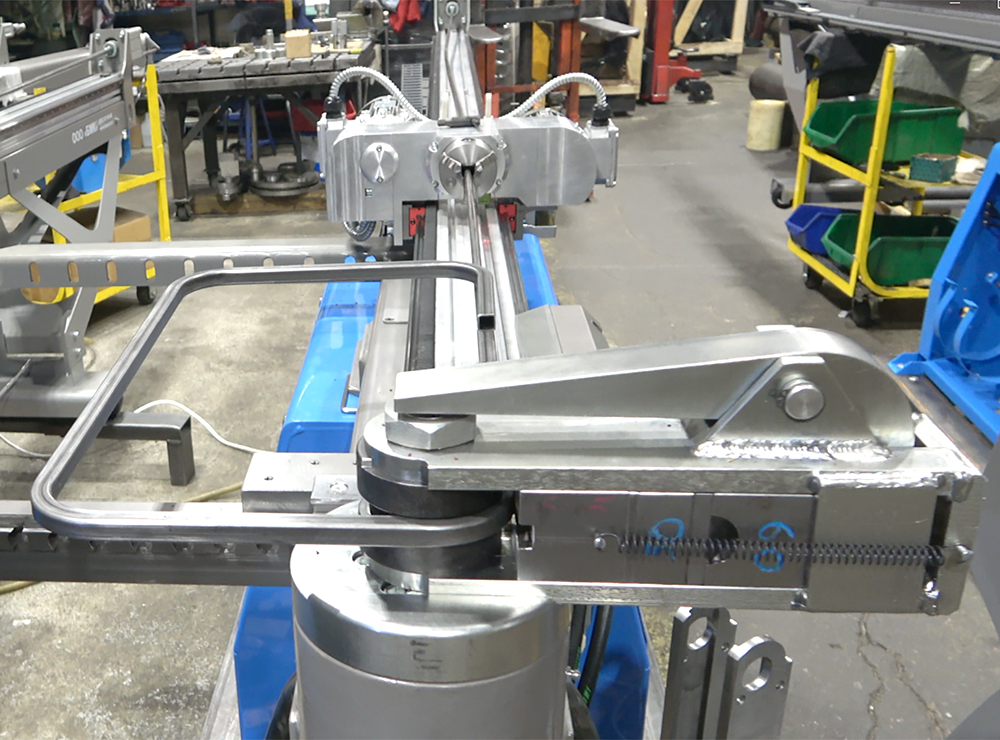

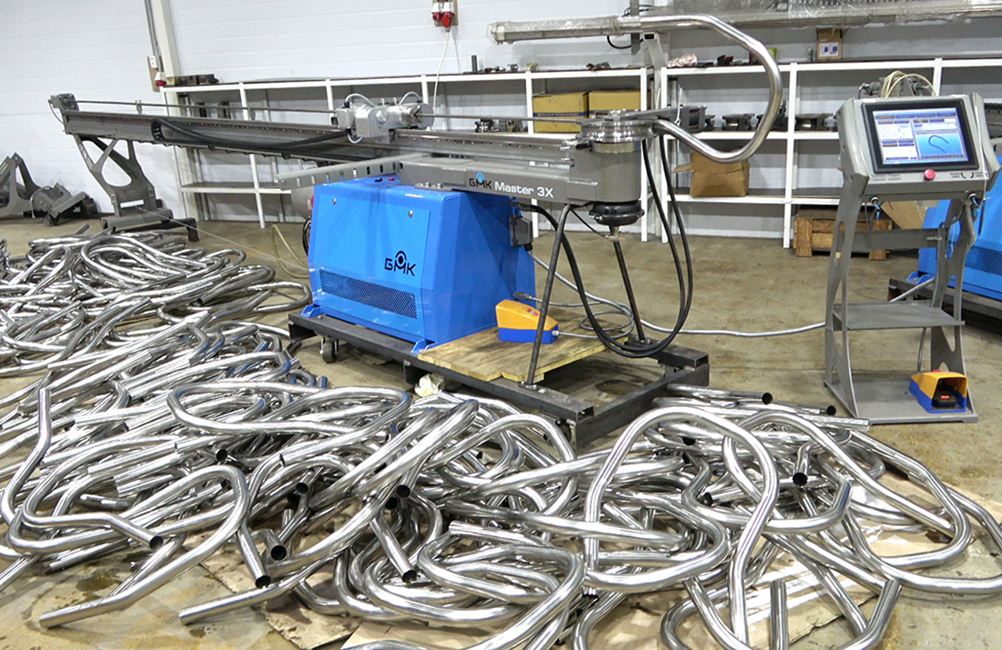

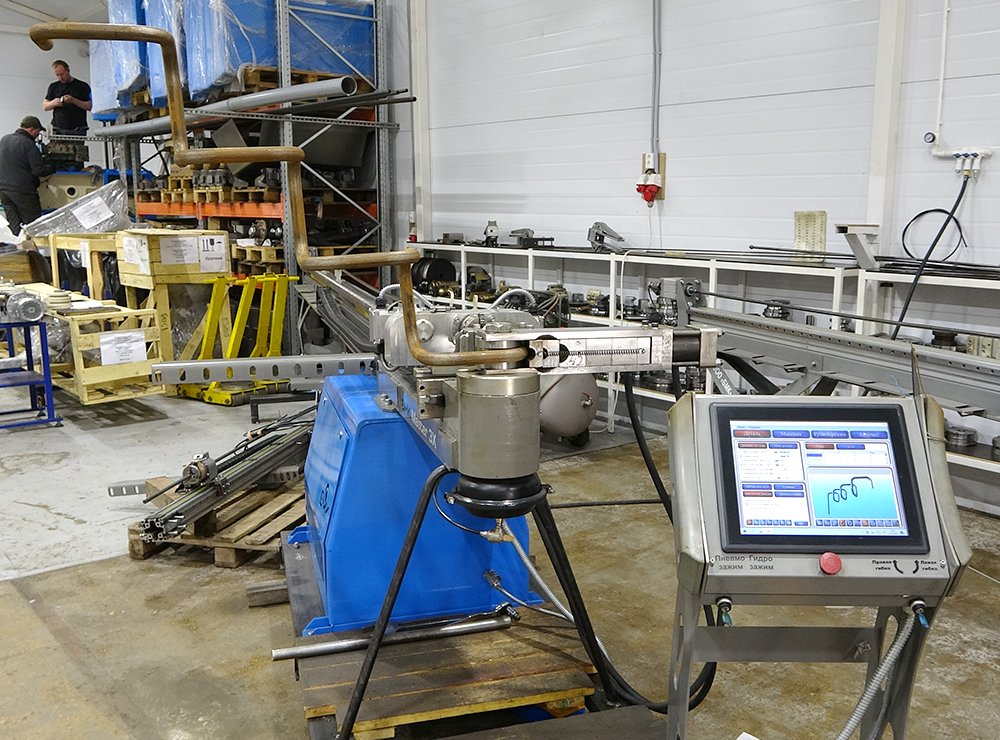

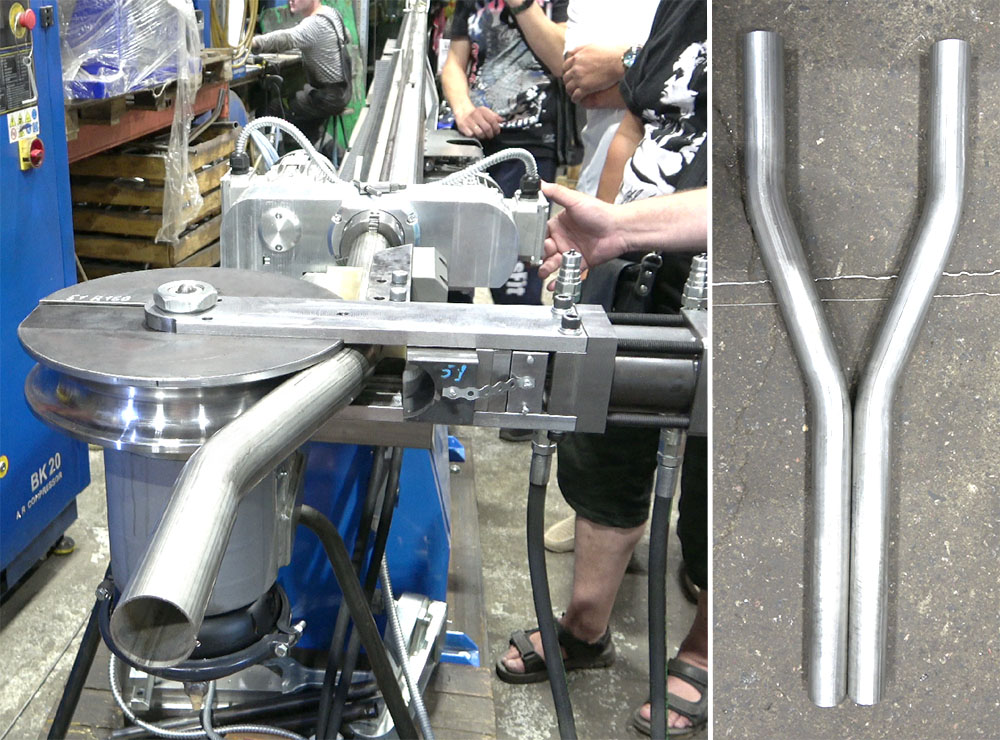

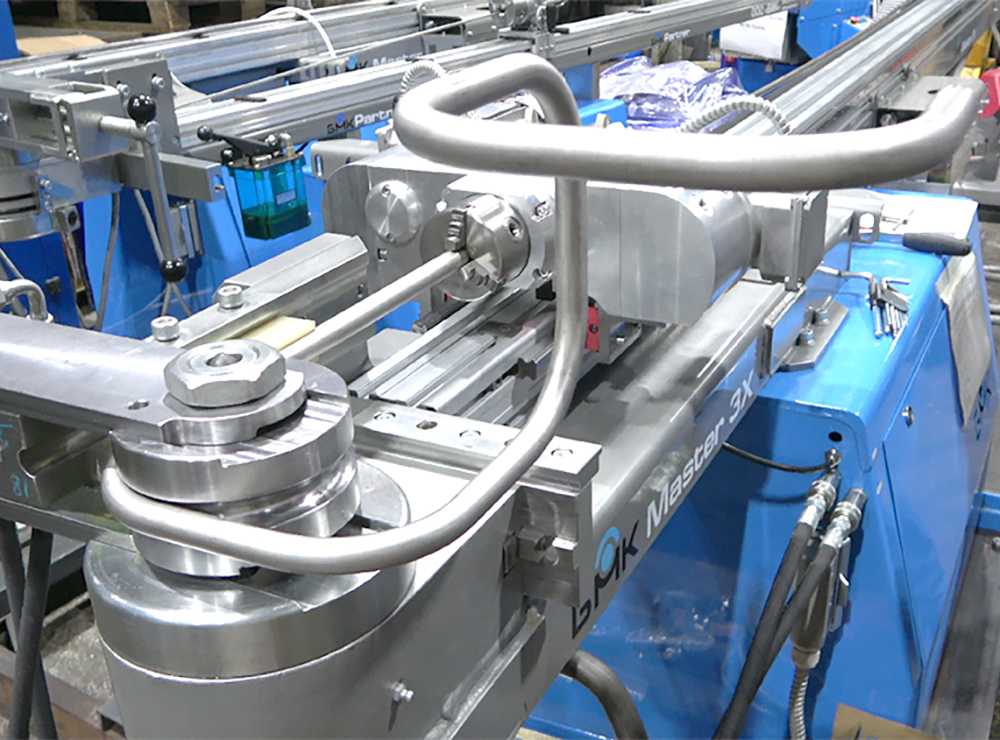

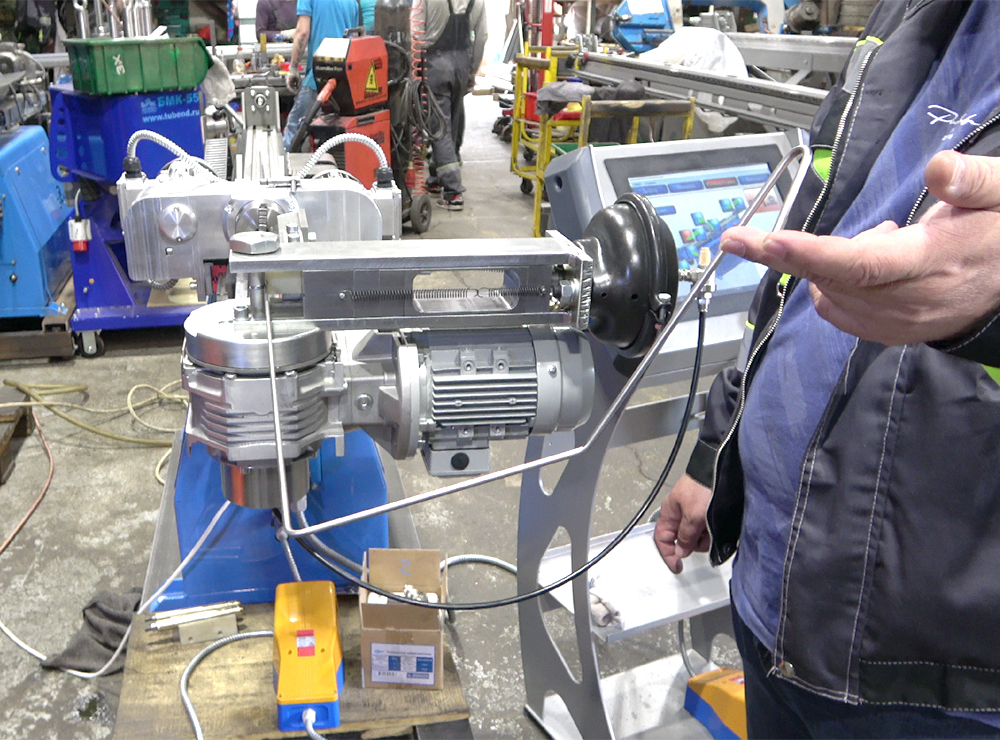

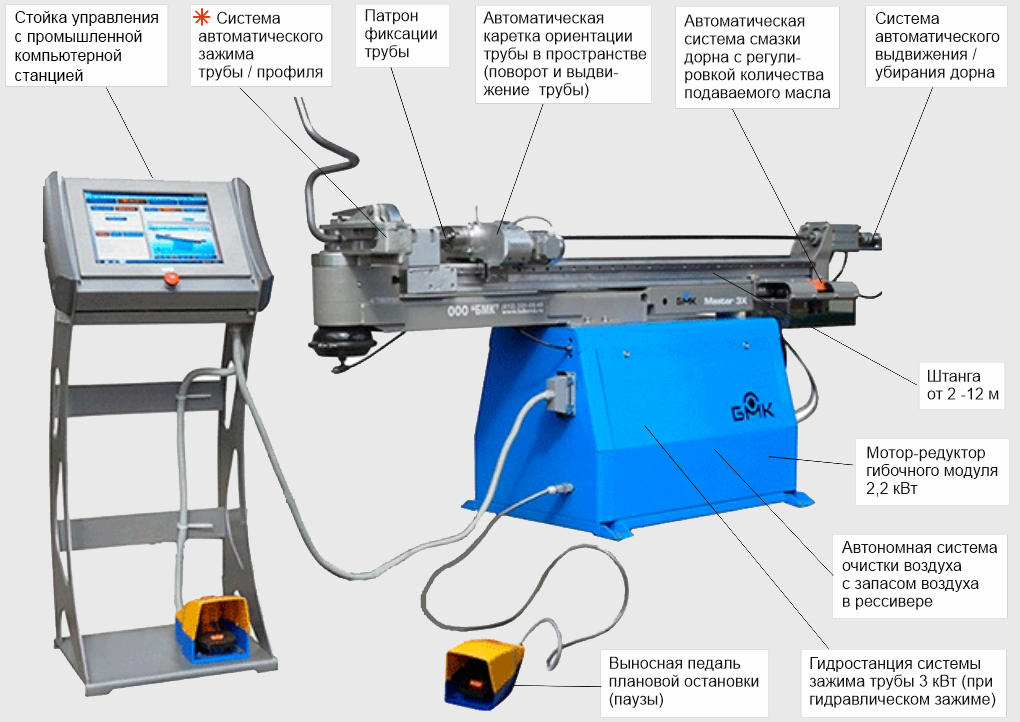

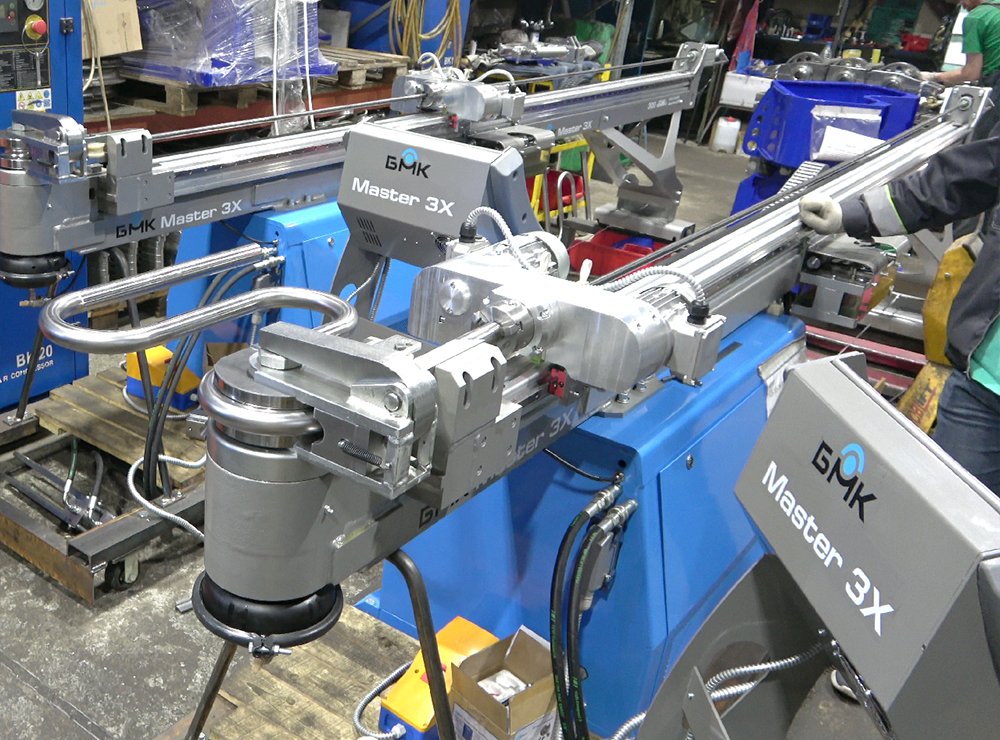

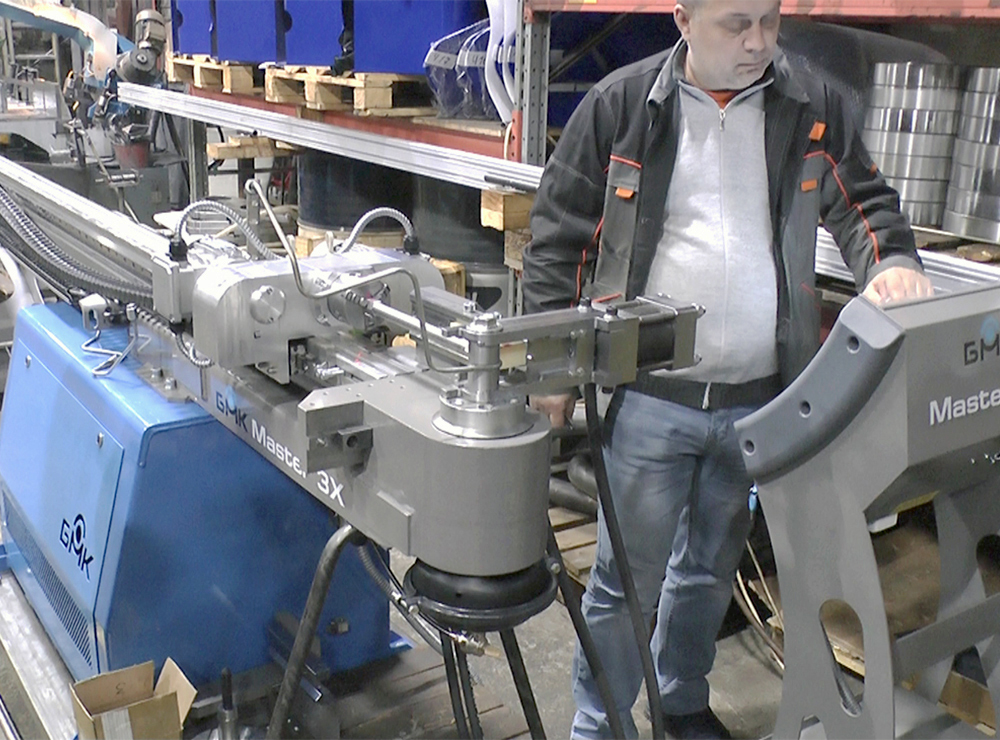

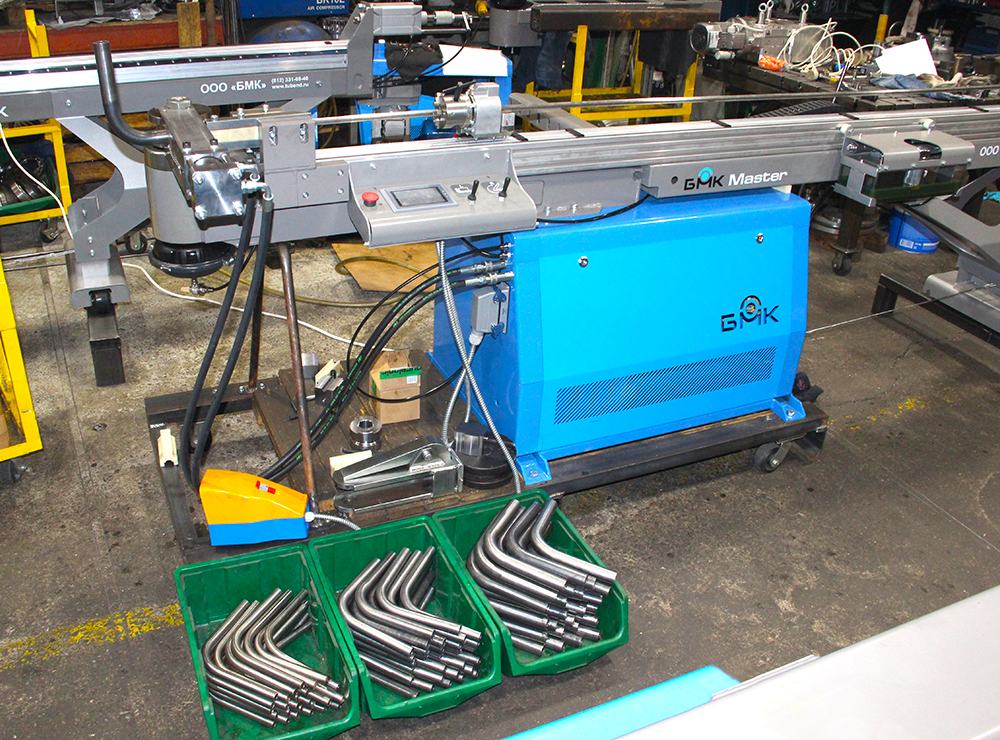

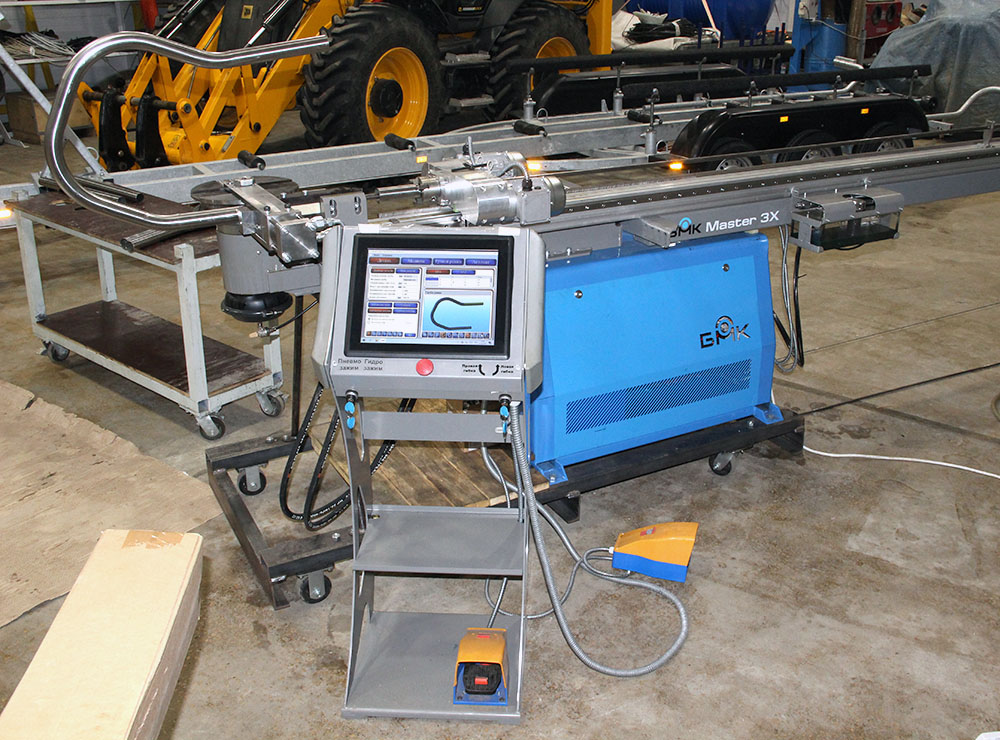

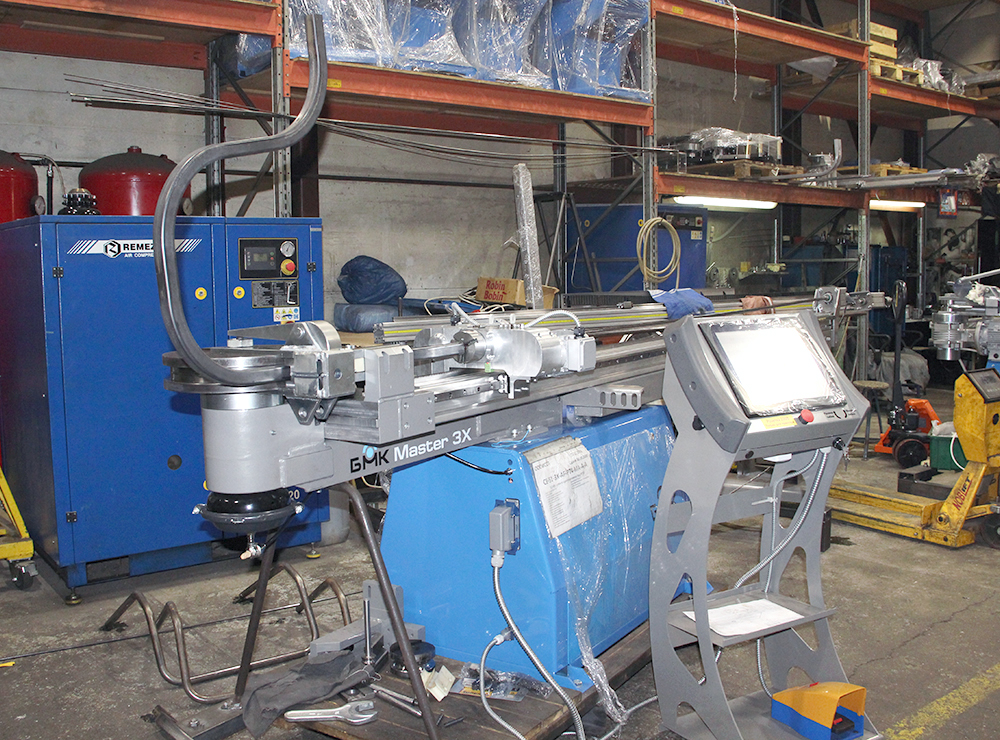

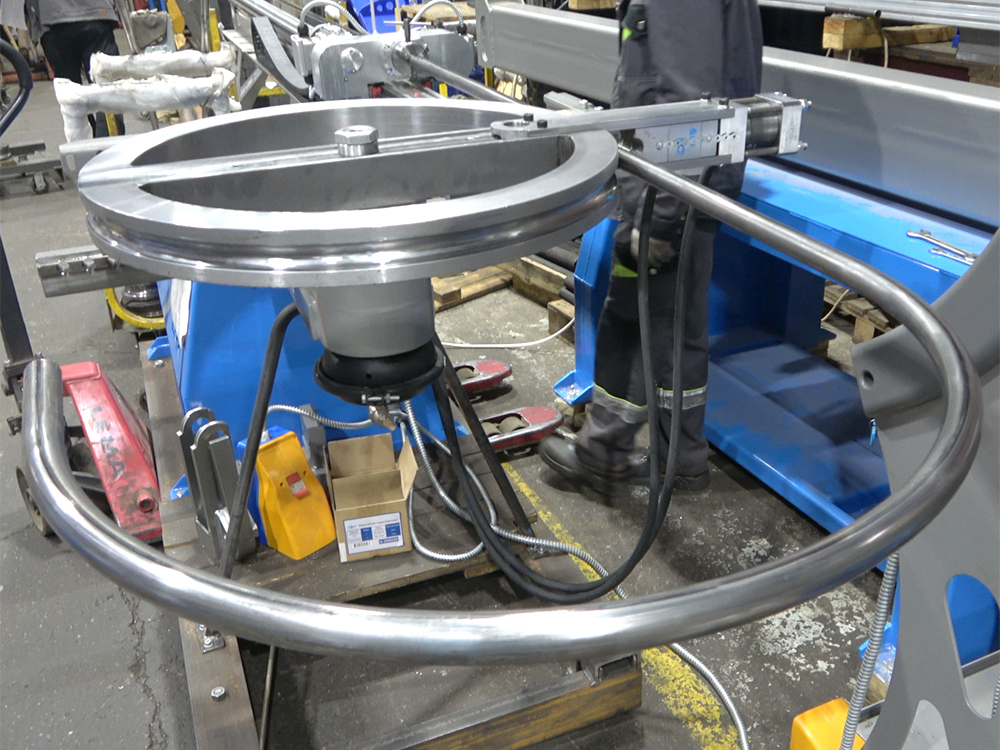

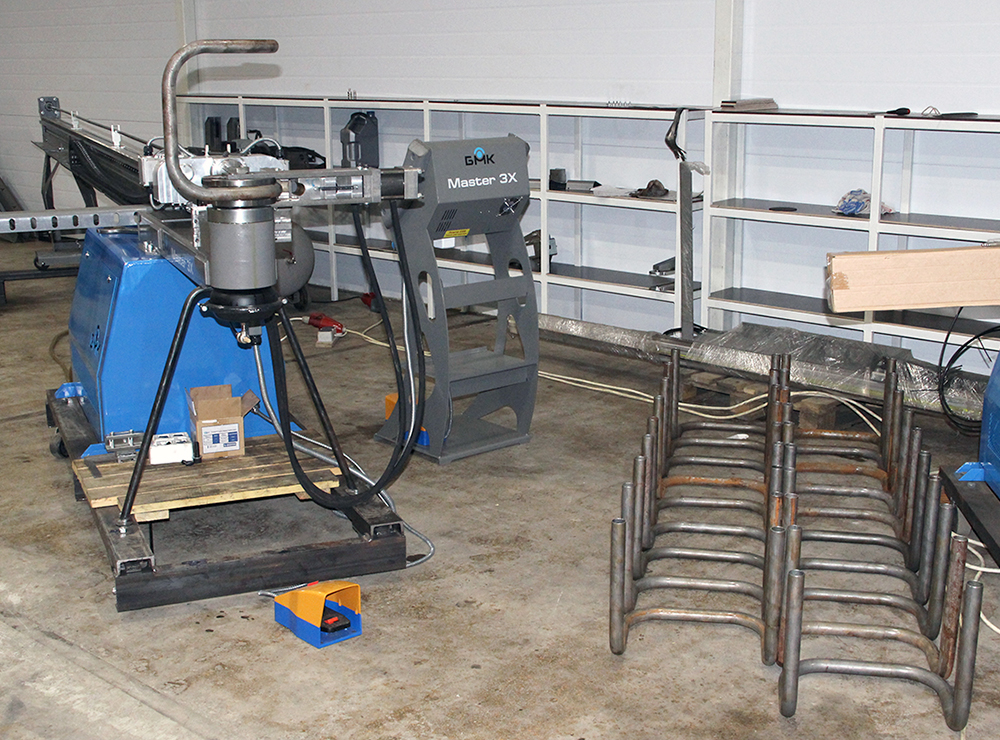

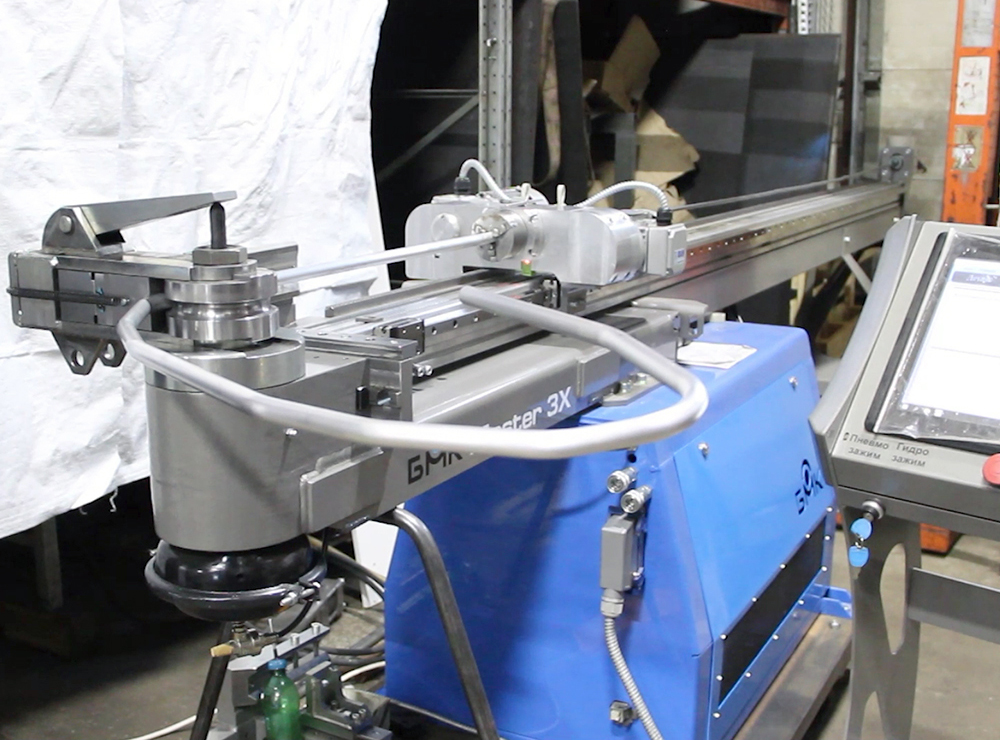

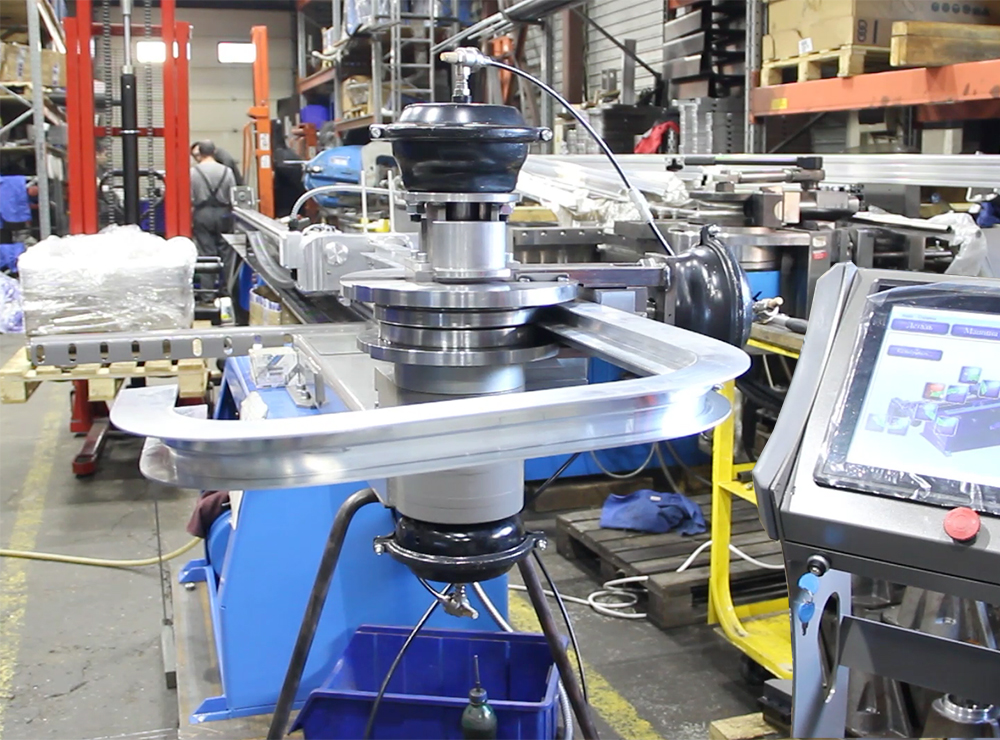

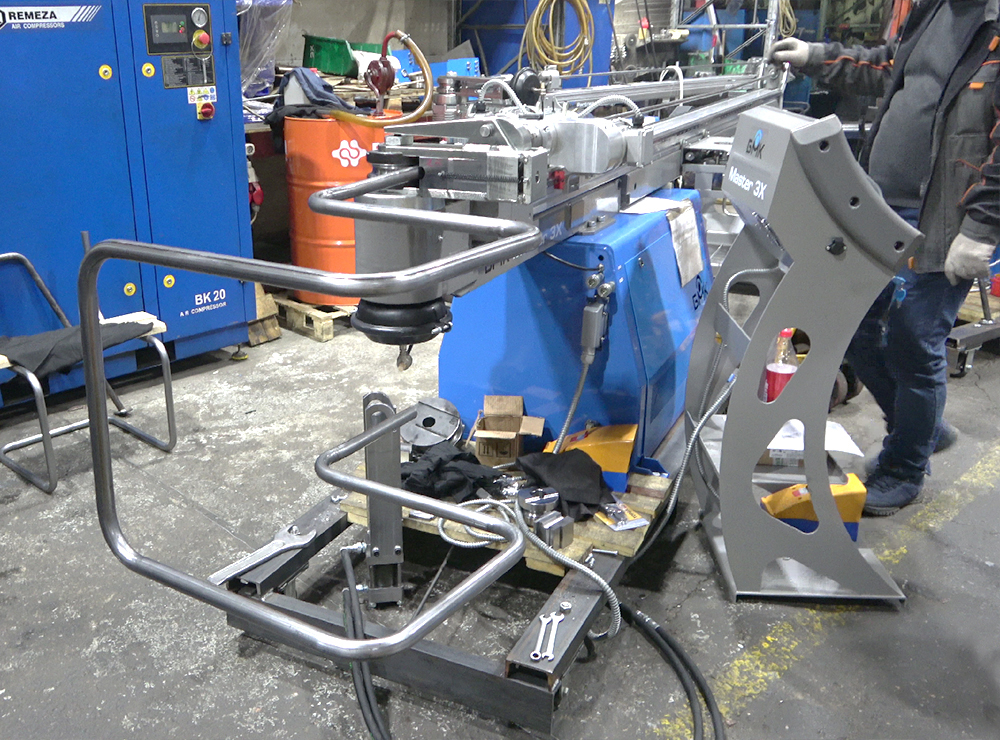

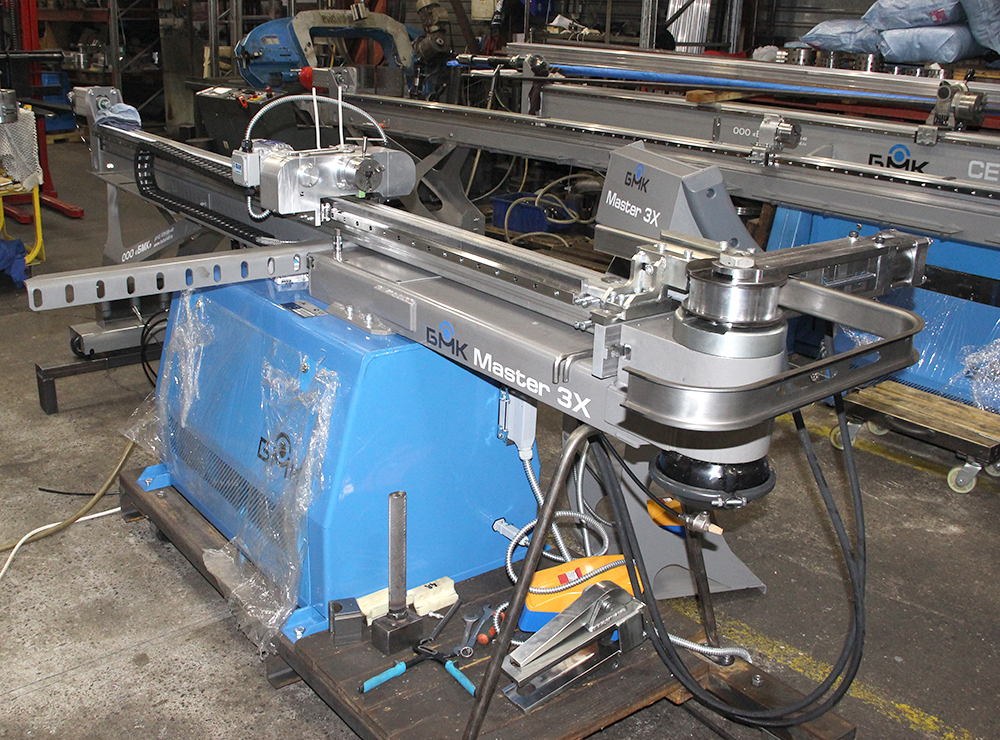

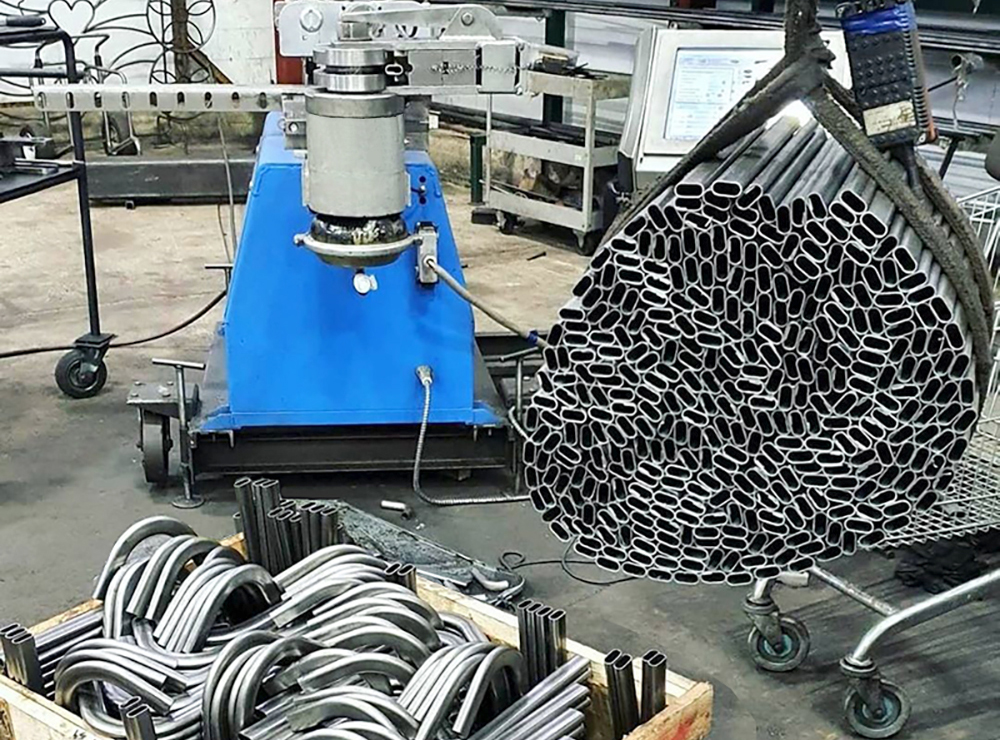

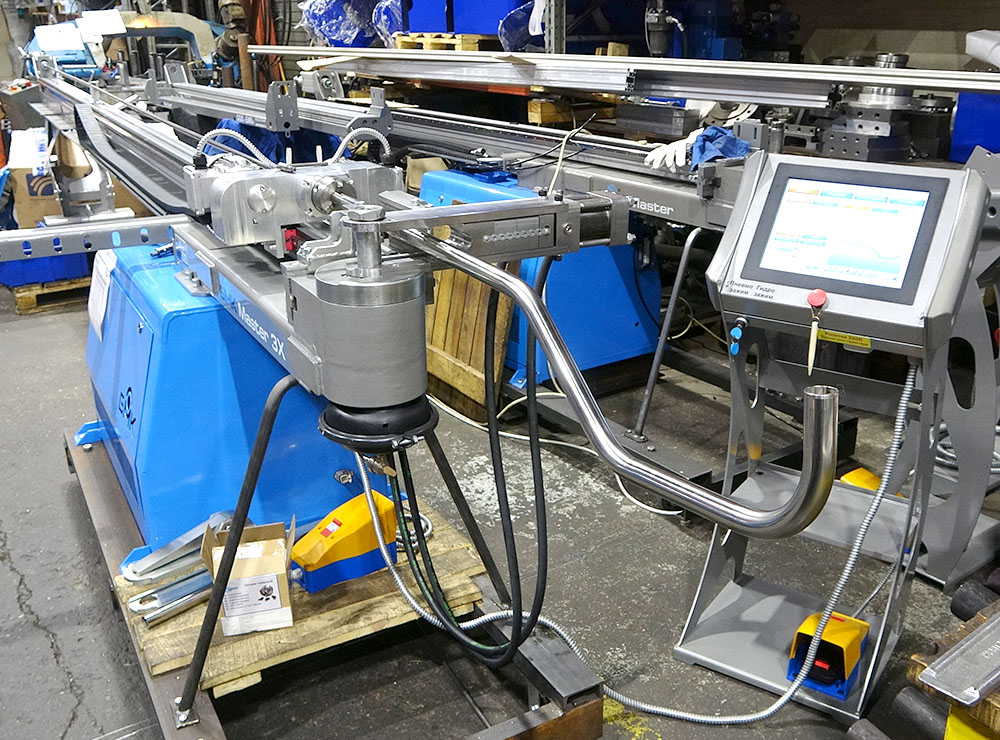

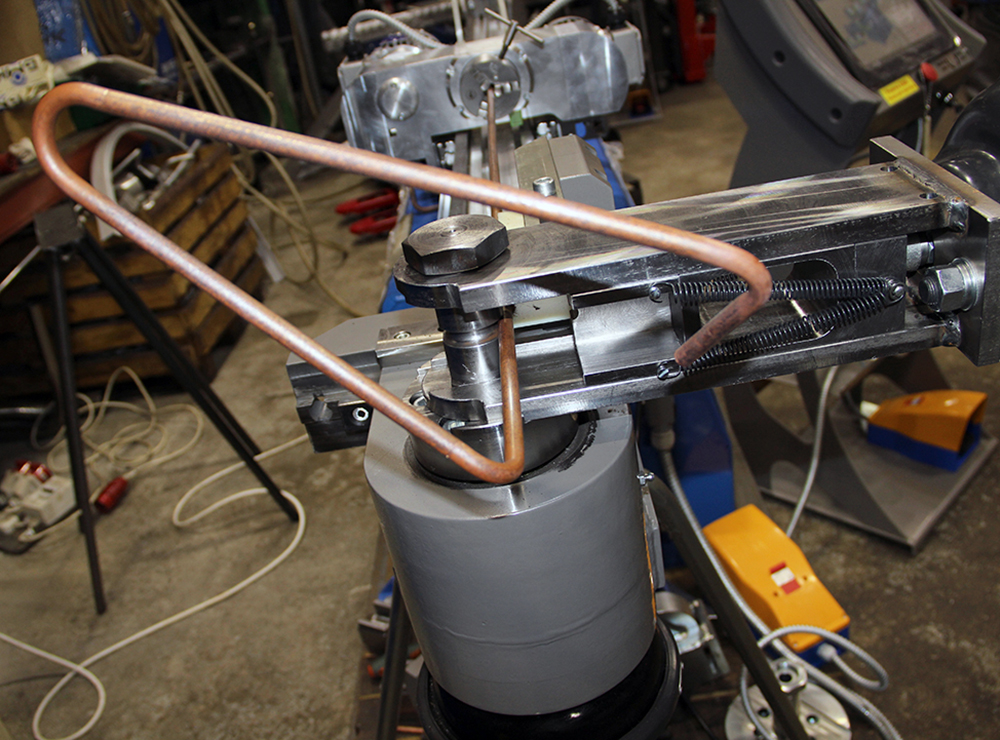

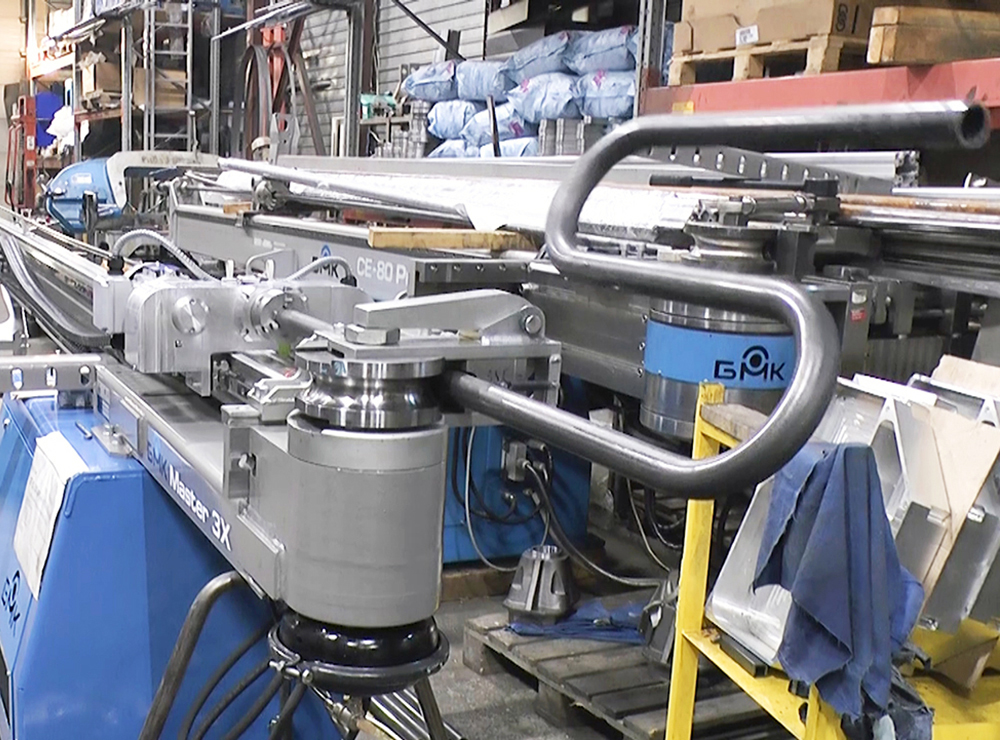

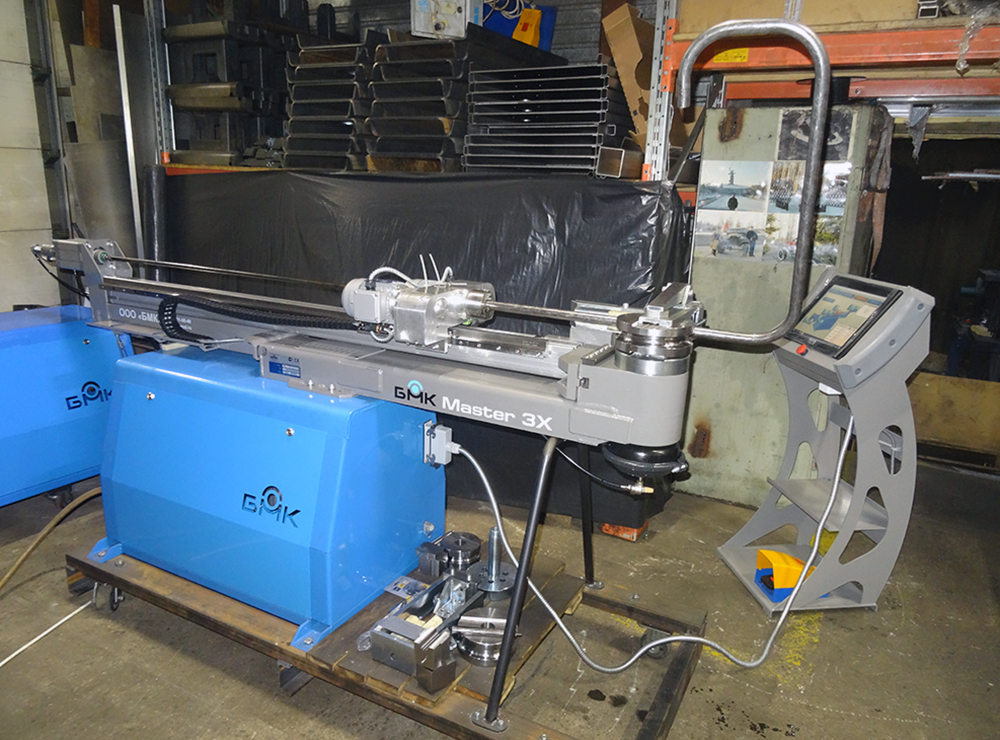

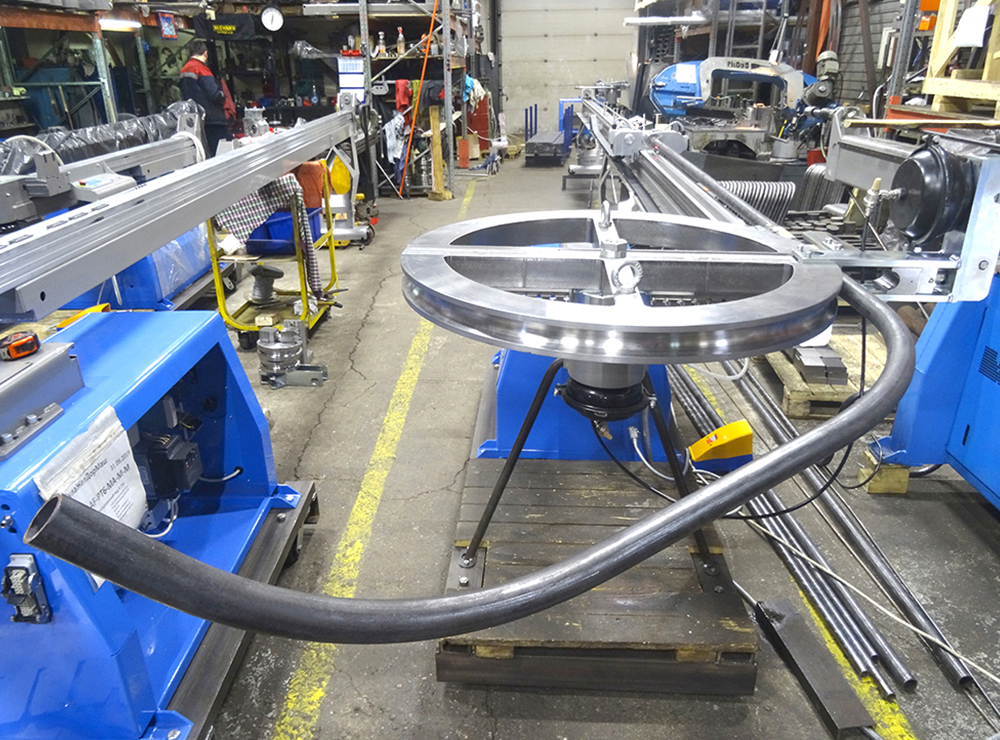

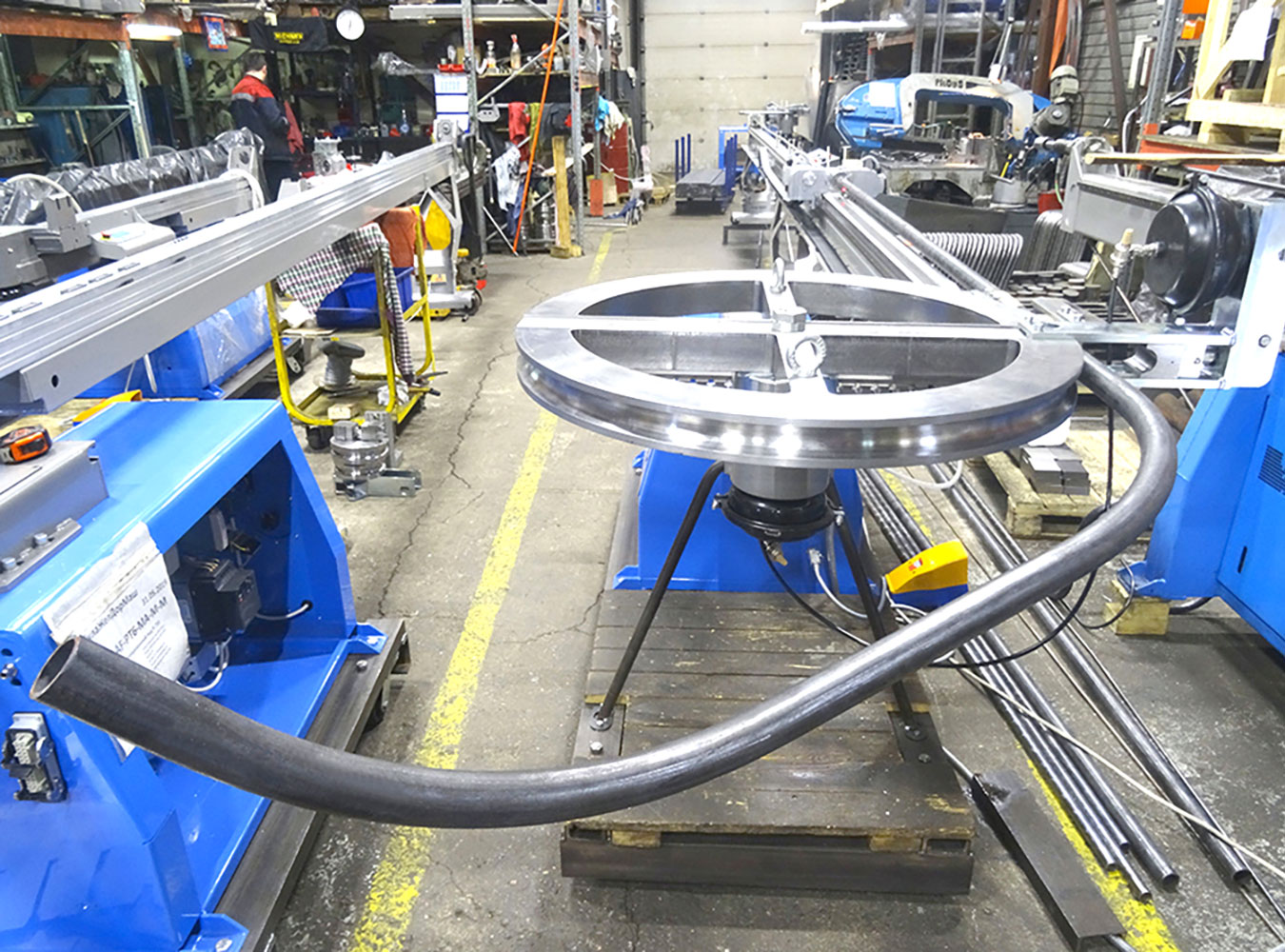

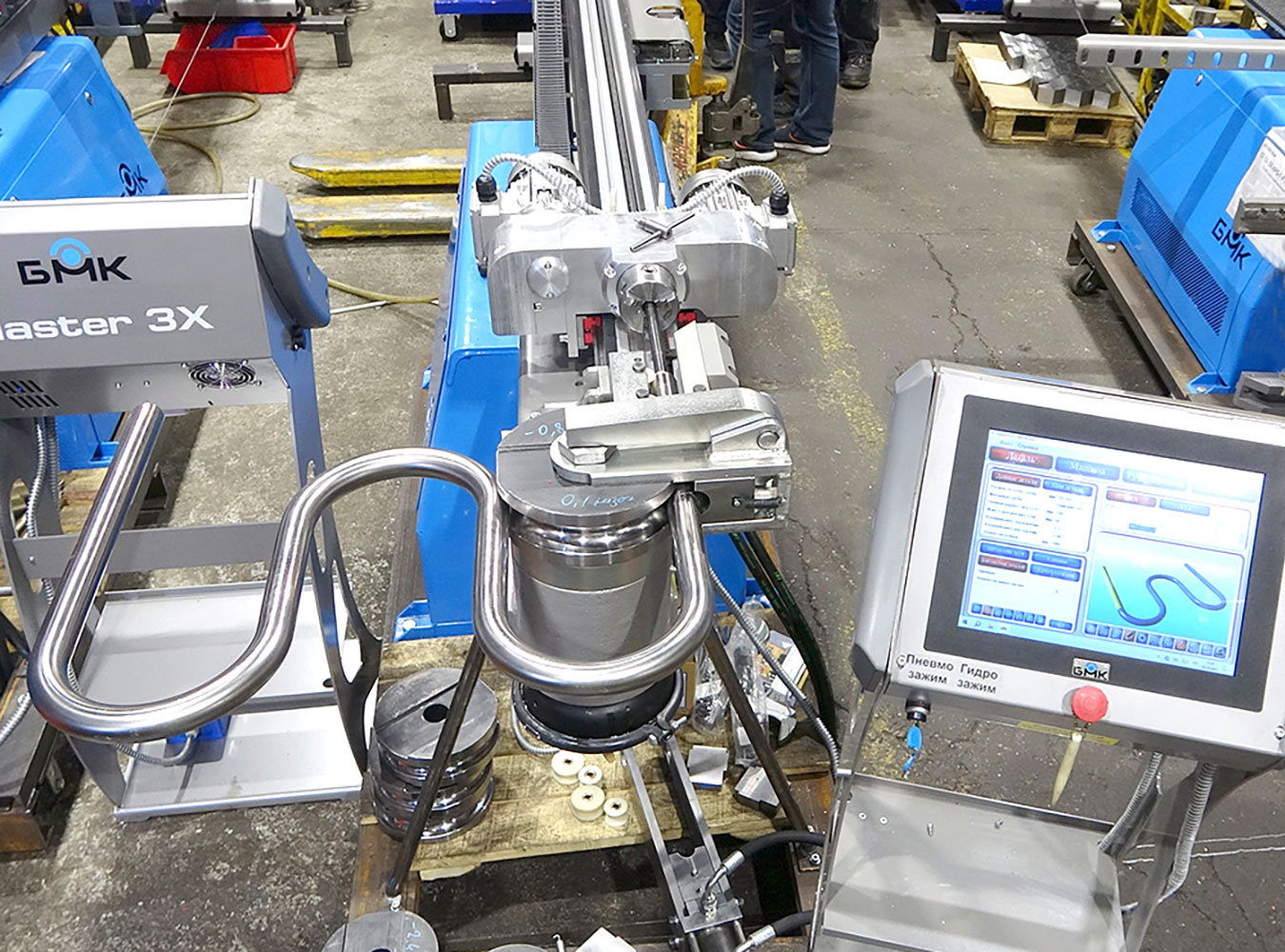

Автоматический трубогиб с компьютерным управлением CE-51 Master 3x


Автоматический трубогиб с компьютерным управлением CE-51 Master 3x

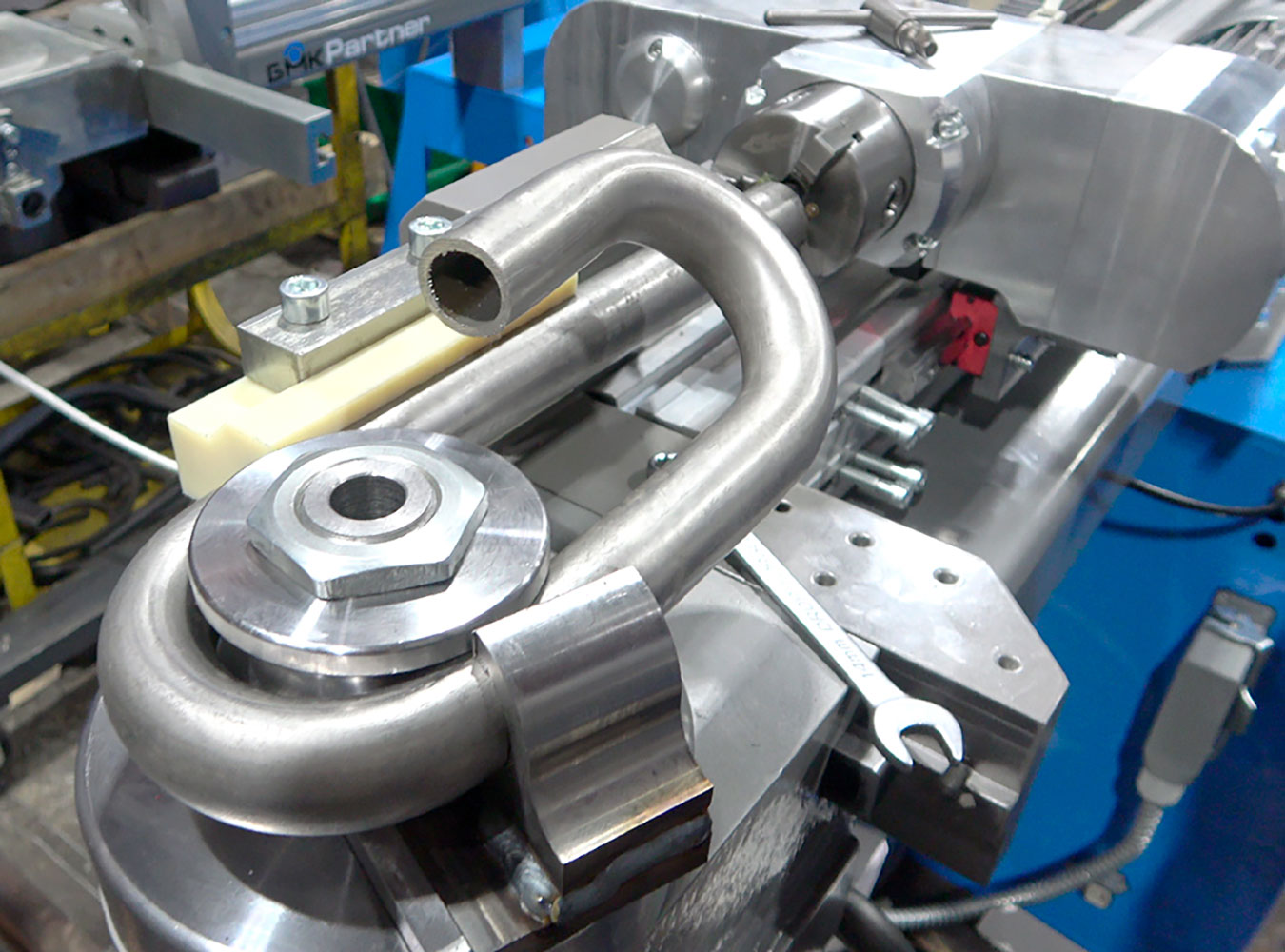

Предназначен для автоматической пространственной дорновой и бездорновой гибки:

- Круглых труб и прутков

- Профильных труб

- Профильного проката

- Сложных профилей

из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Диаметры изгибаемых труб: от 3 до 51 мм

Радиусы гибов: от 5 до 750 мм

Узнать цену

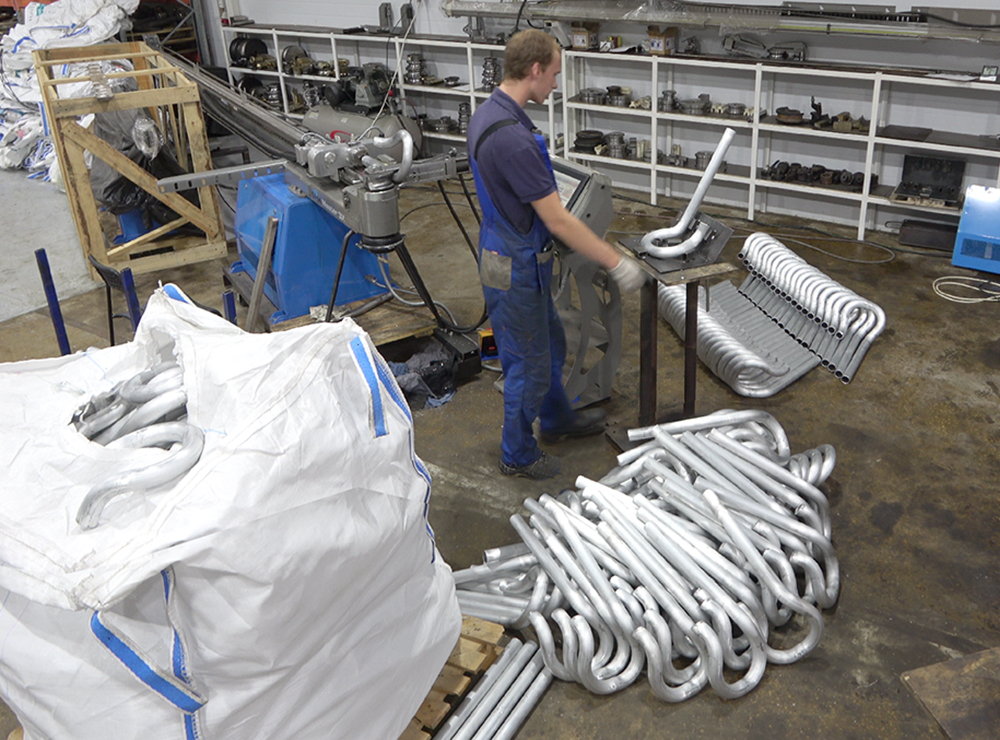

Автоматический трубогиб Master 3x за счет простоты эксплуатации, надежности, высокой производительности и широких возможностей по геометрии деталей, способен заменить целый трубогибочный цех даже при большой номенклатуре трубных деталей.

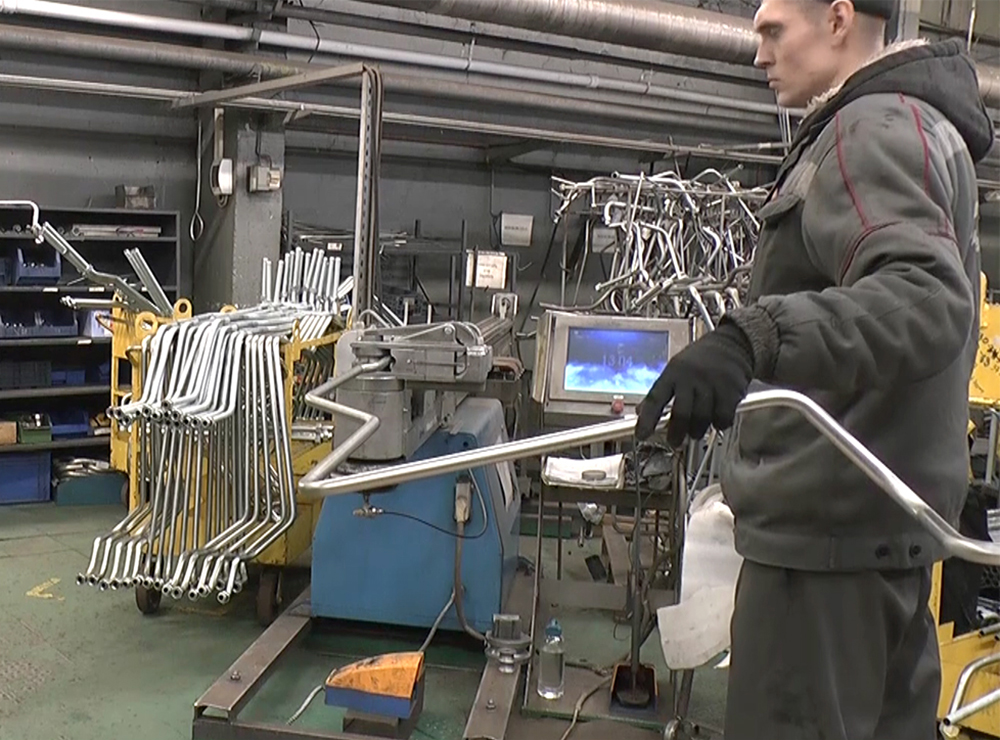

На Петербургском Тракторном Заводе (ПТЗ) , выпускающем тракторы «Кировец», автоматический трубогиб Master 3x заменил цех с 80-ю полуавтоматическими и ручными трубогибами. Всего на станке изготавливается 467 наименований трубных деталей.

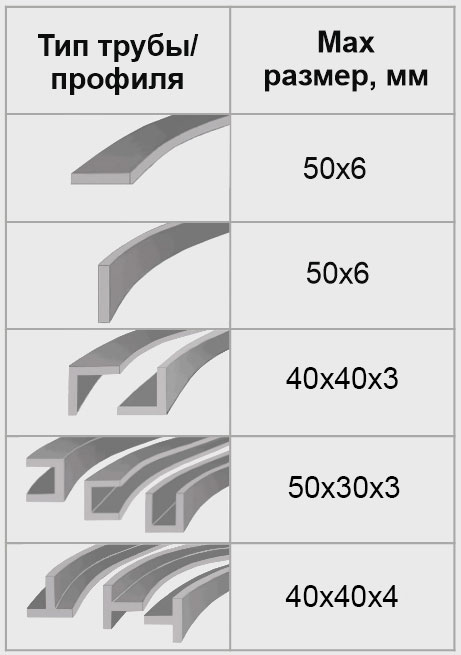

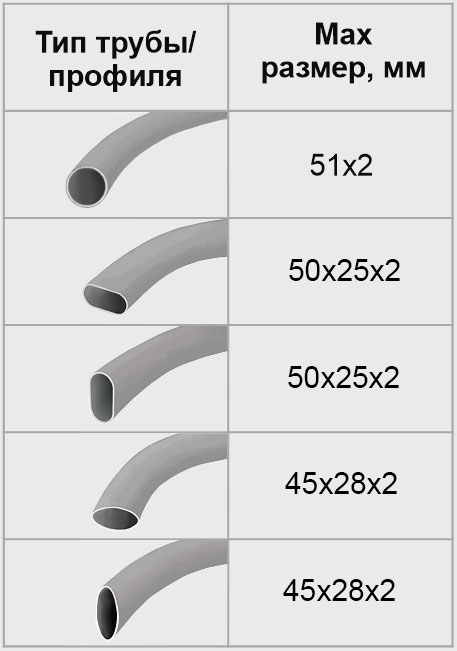

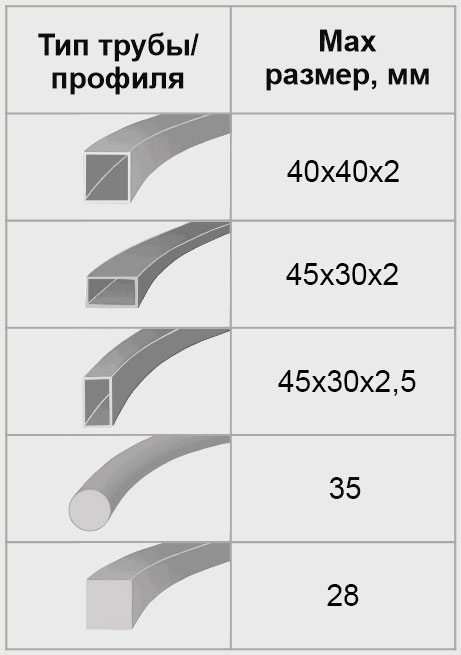

Возможности автоматического трубогиба CE-51 Master 3x по типоразмерам изгибаемых труб и профилей

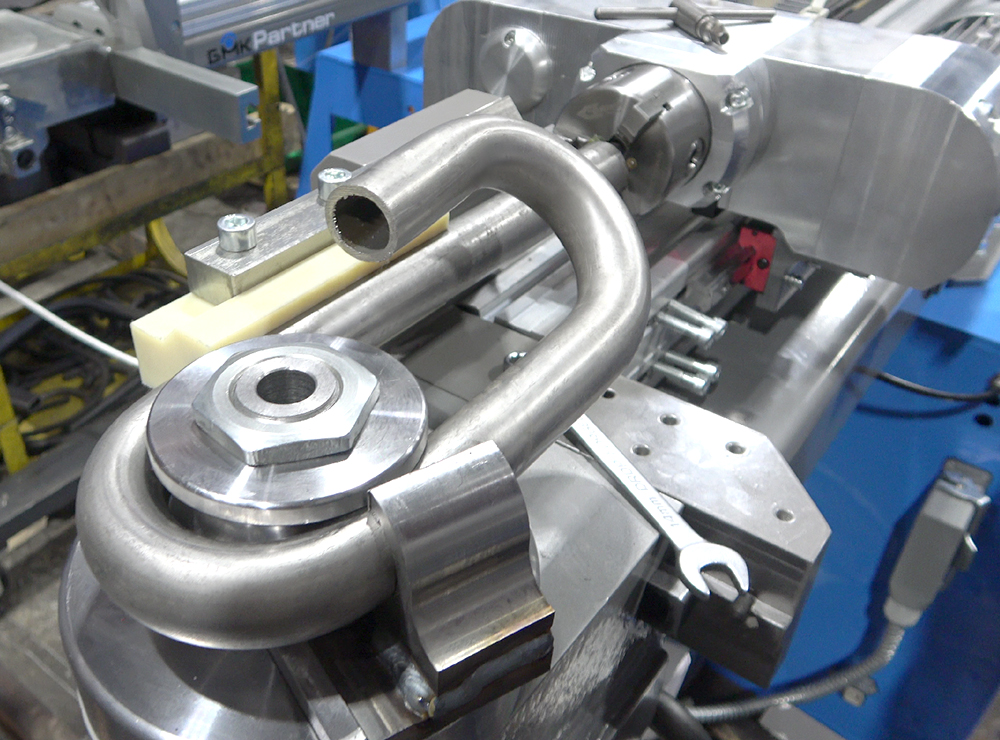

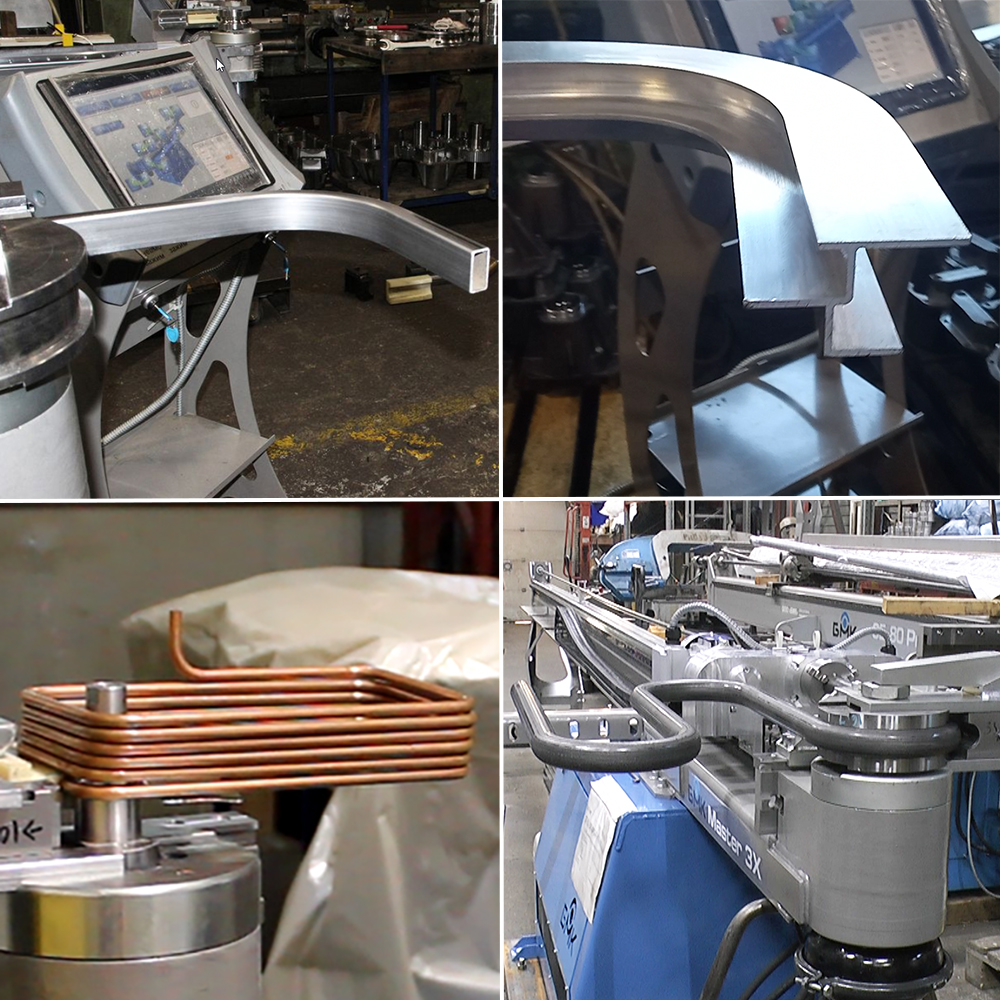

Станок позволяет осуществлять гибку:


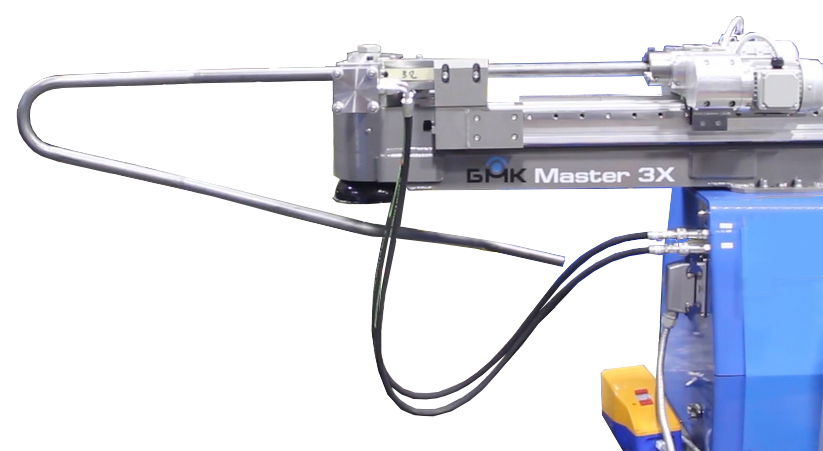

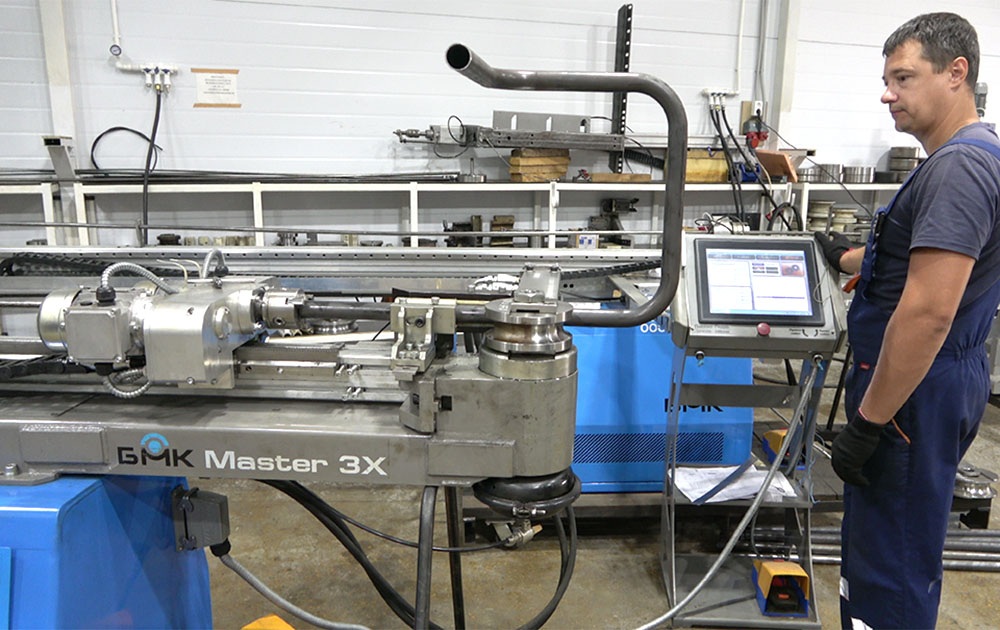

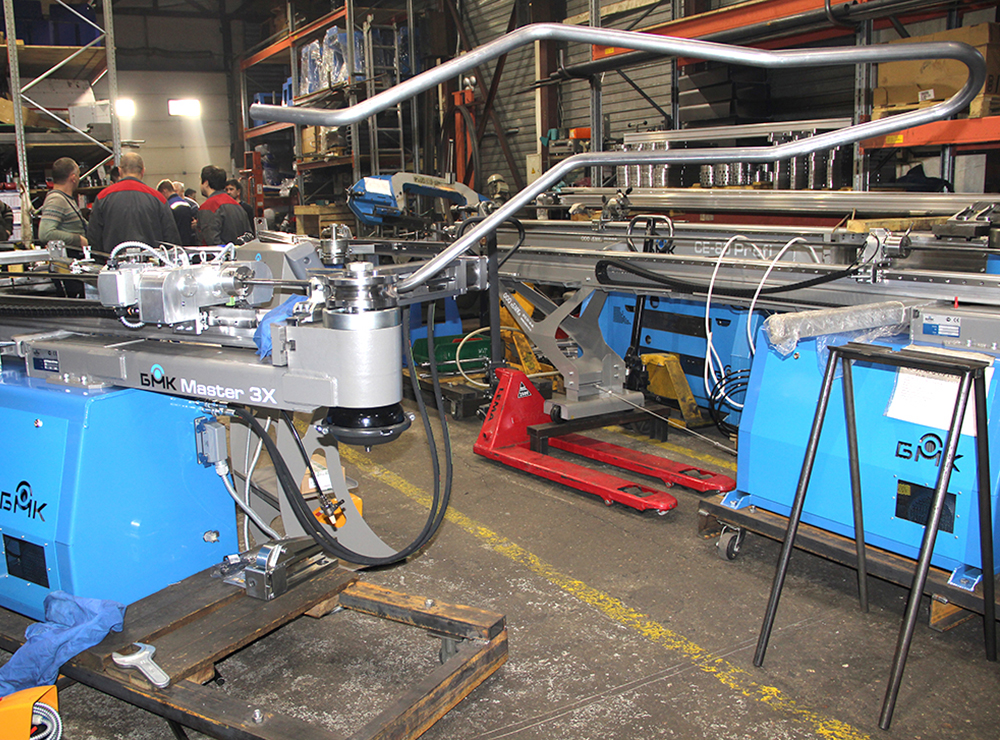

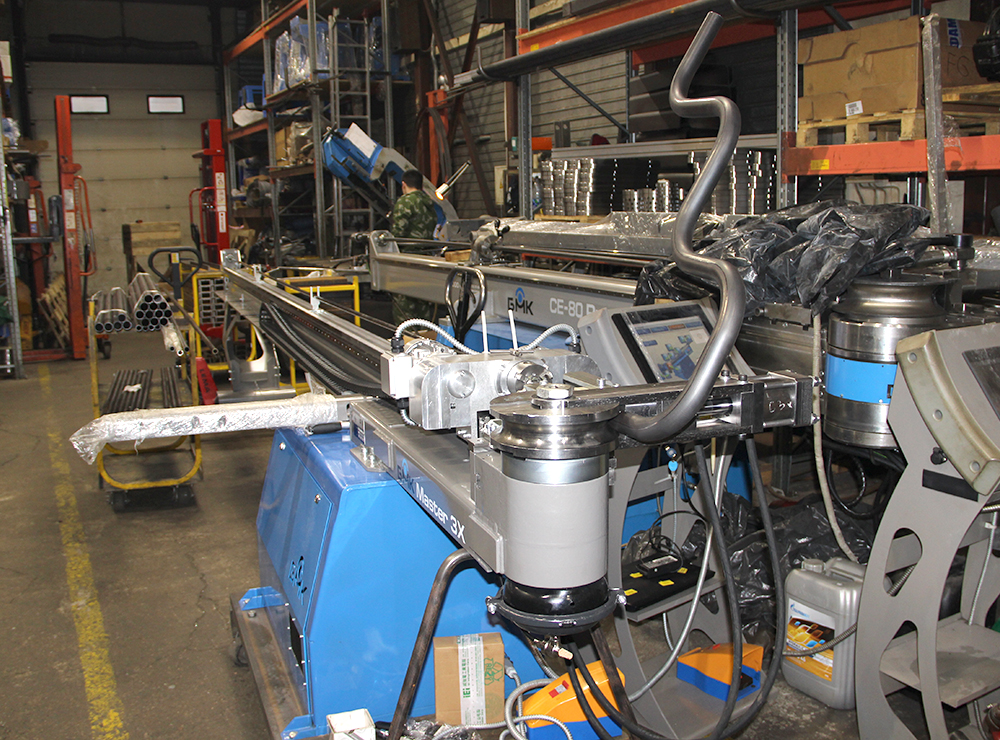

Сложных пространственных деталей

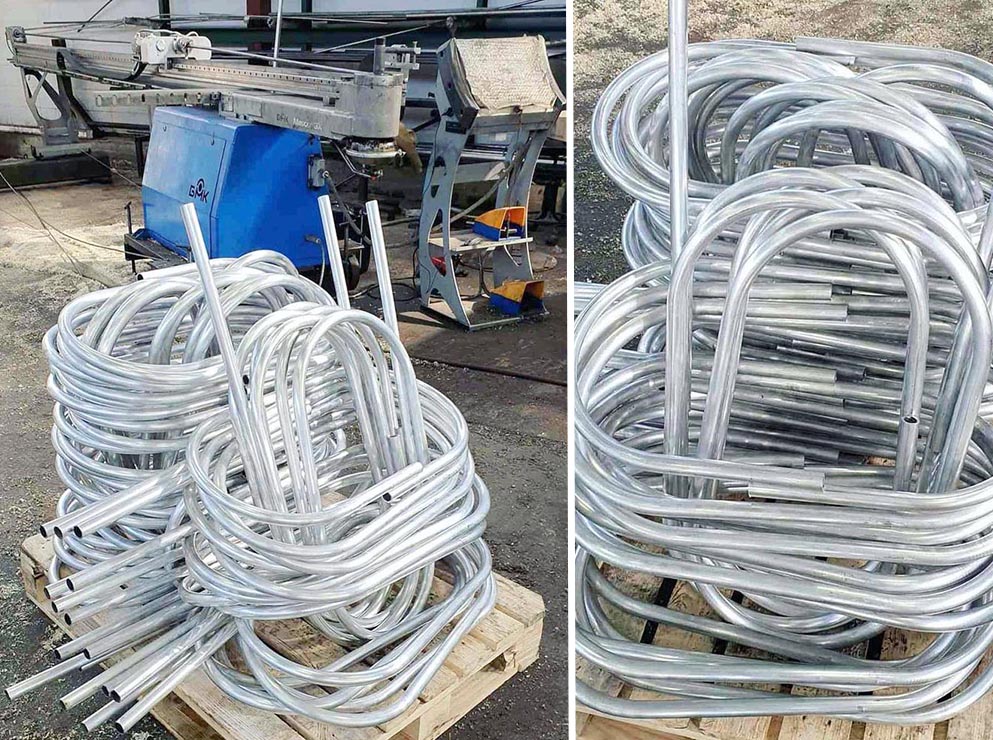

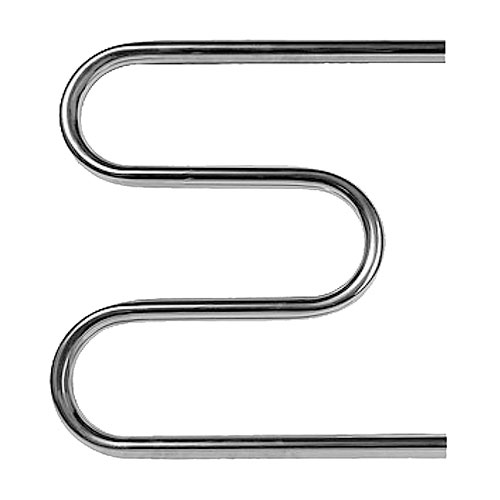

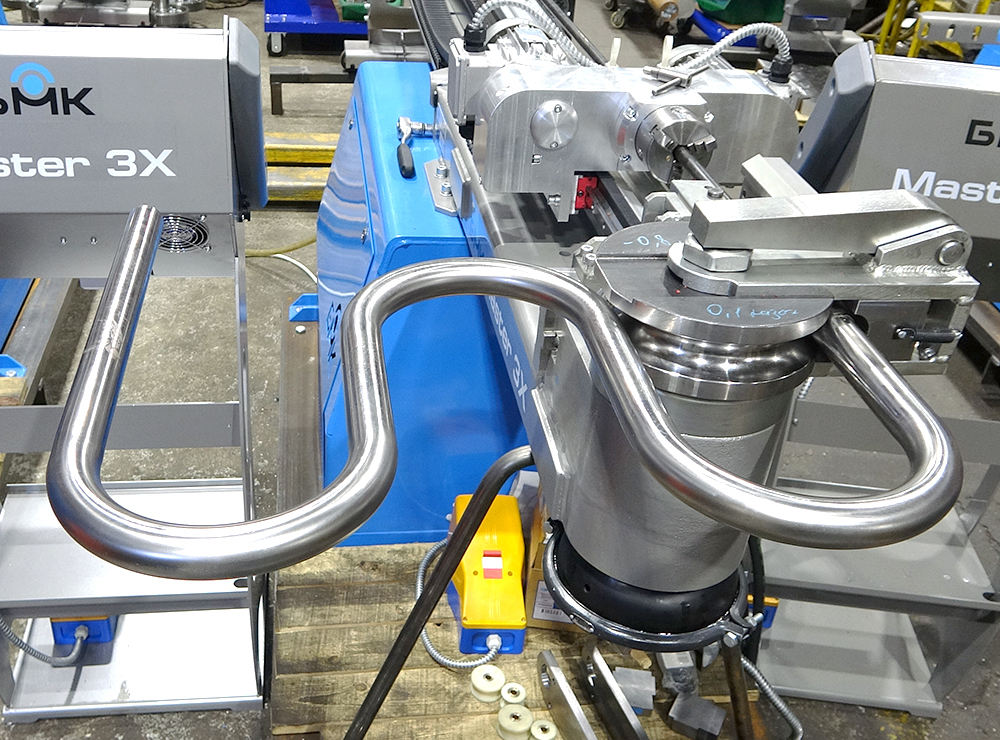

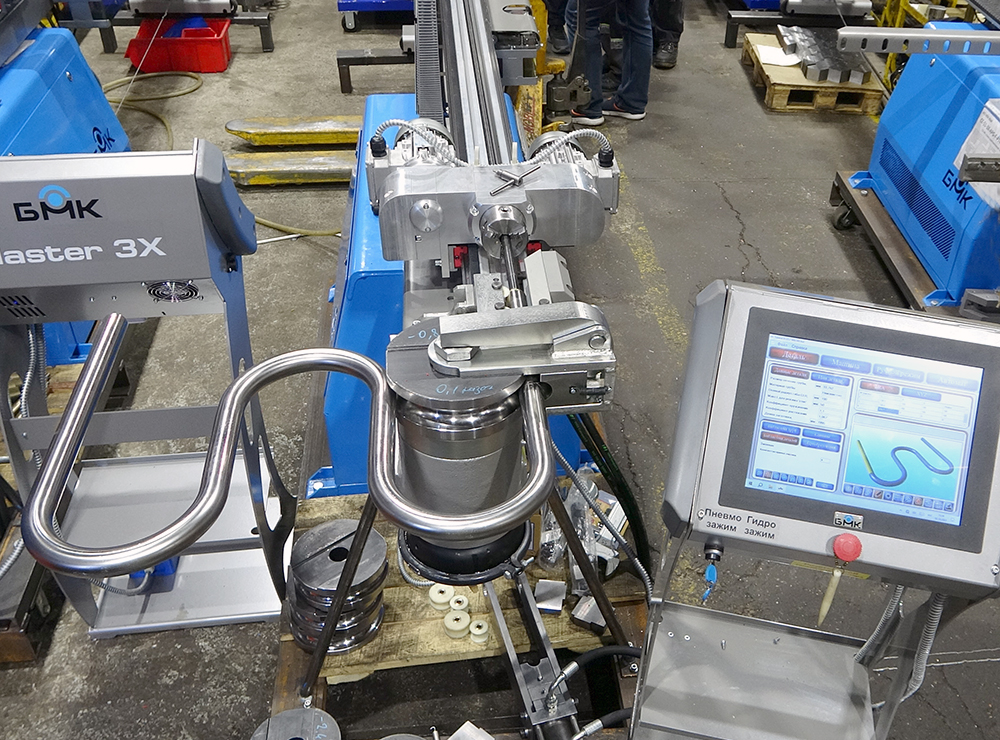

Полотенцесушителей и змеевиков


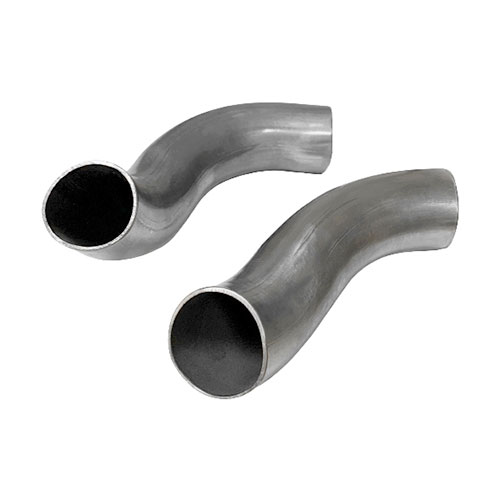

Зеркальных деталей

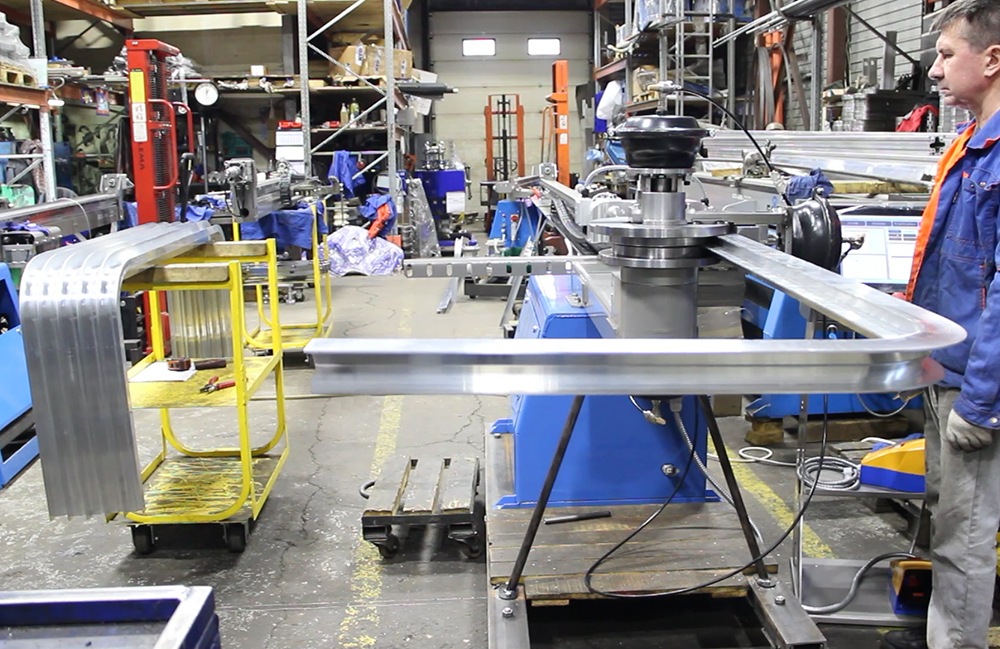

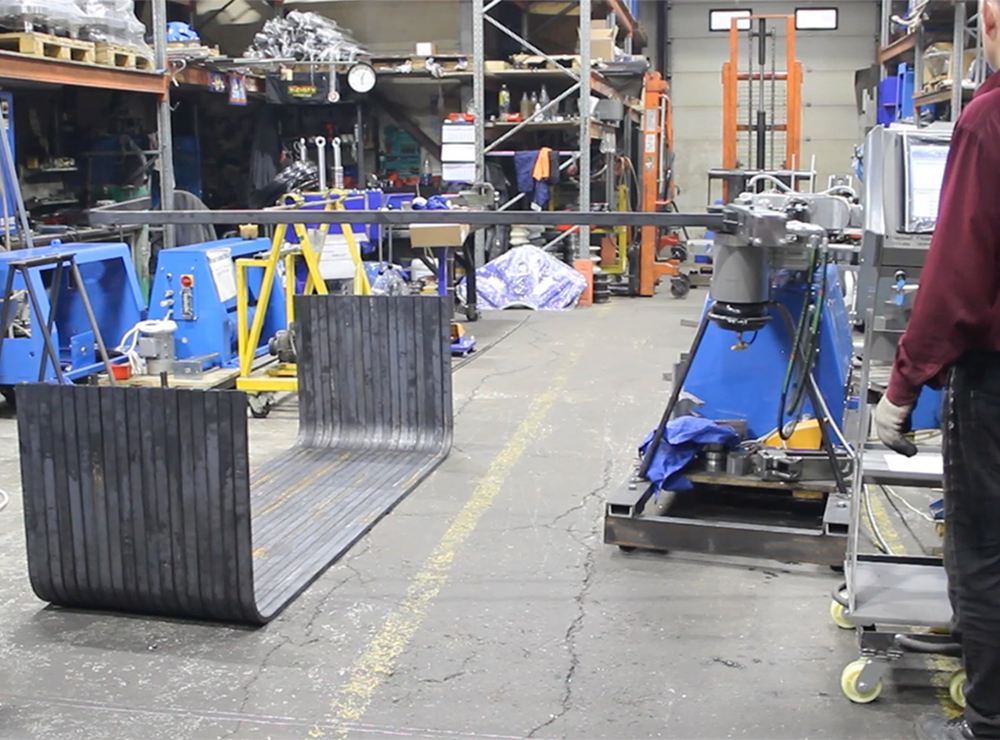

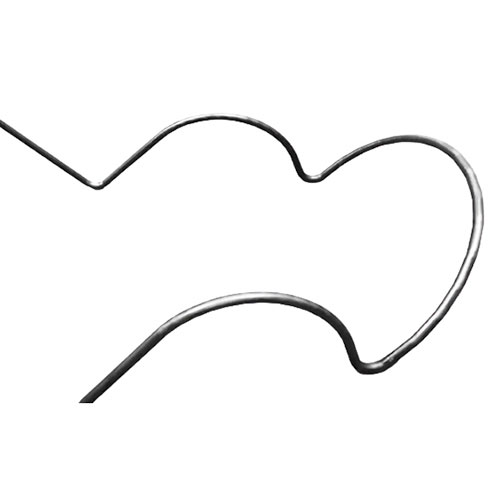

Деталей согнутых степом на любой радиус гиба без смены оснастки

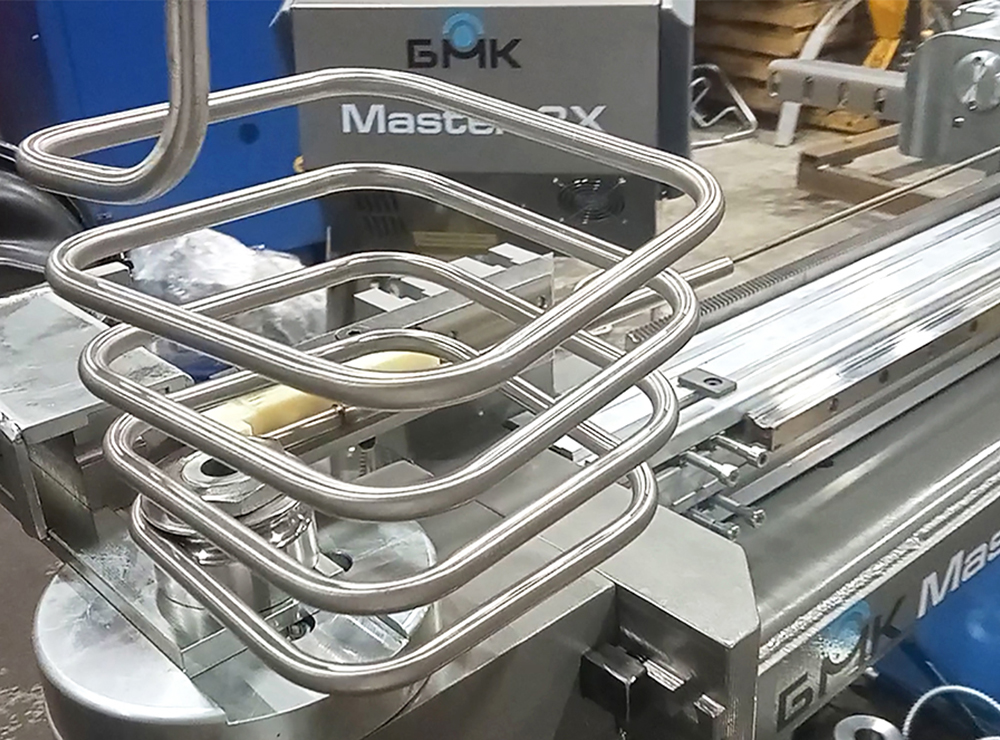

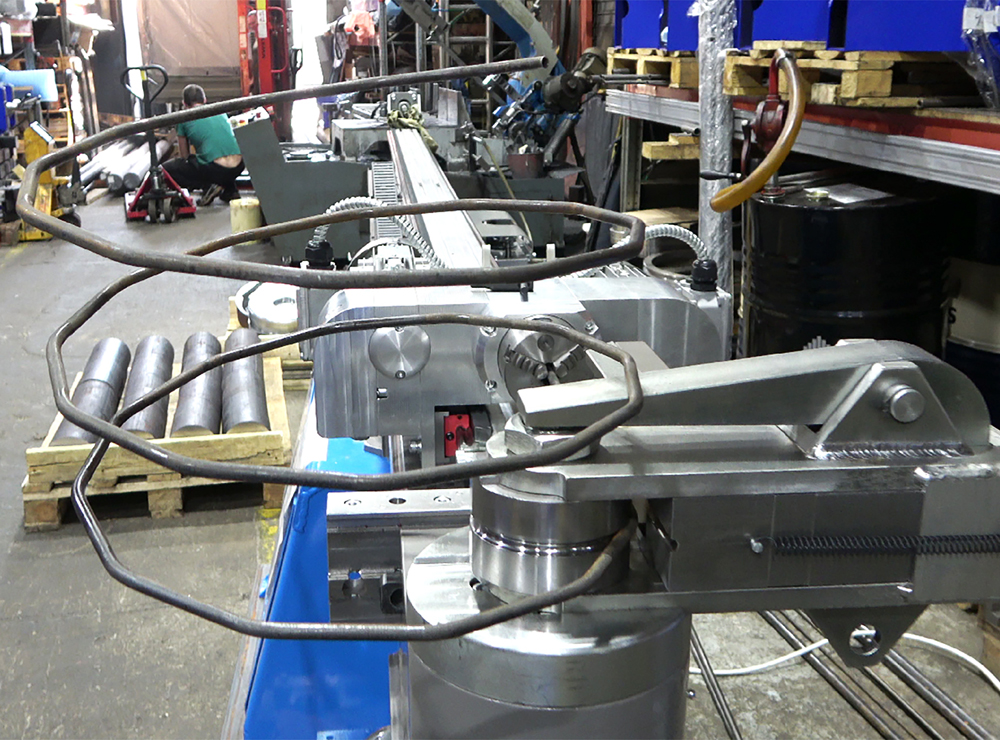

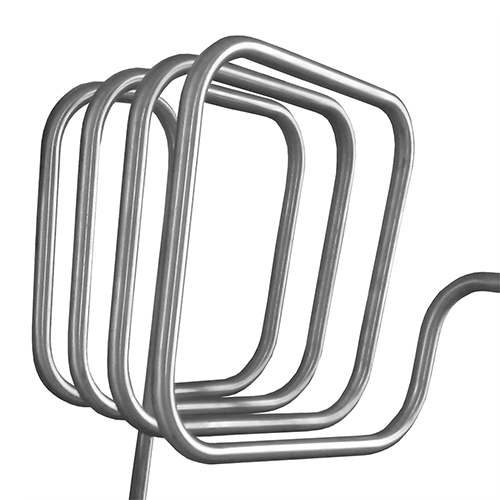

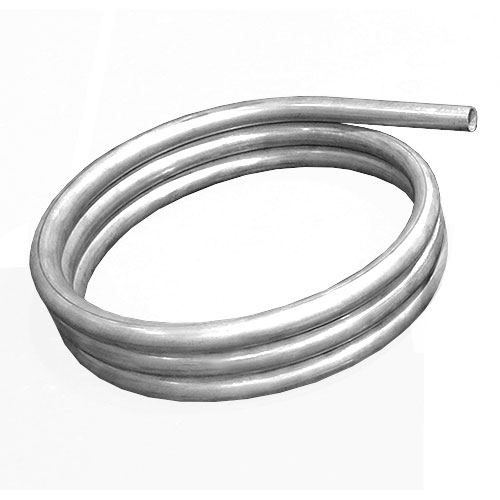

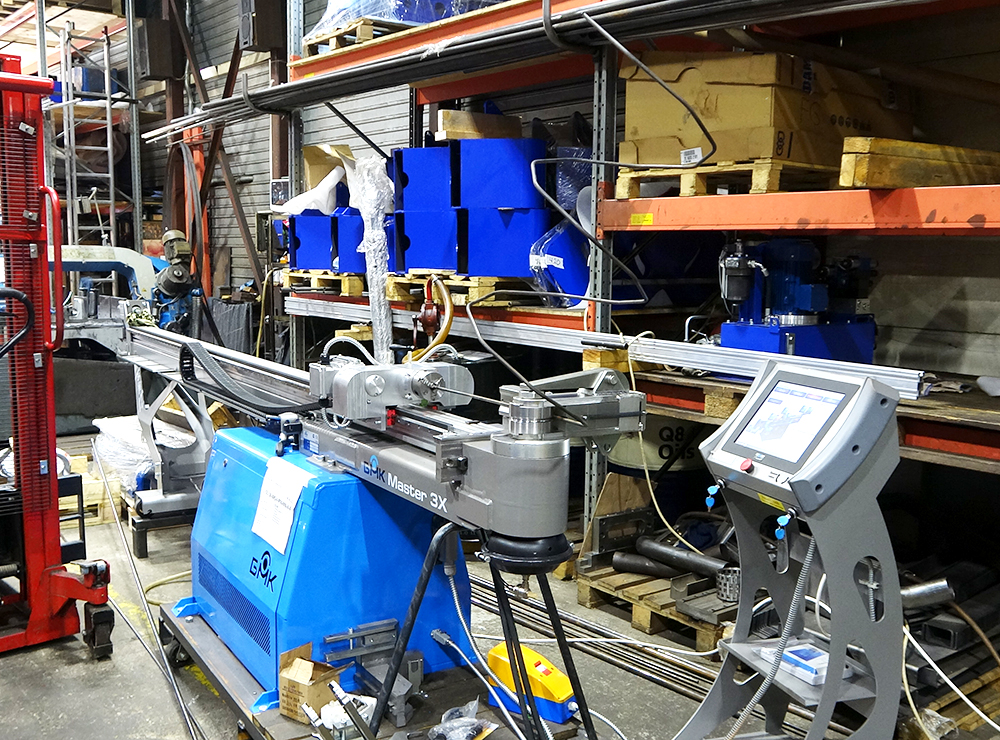

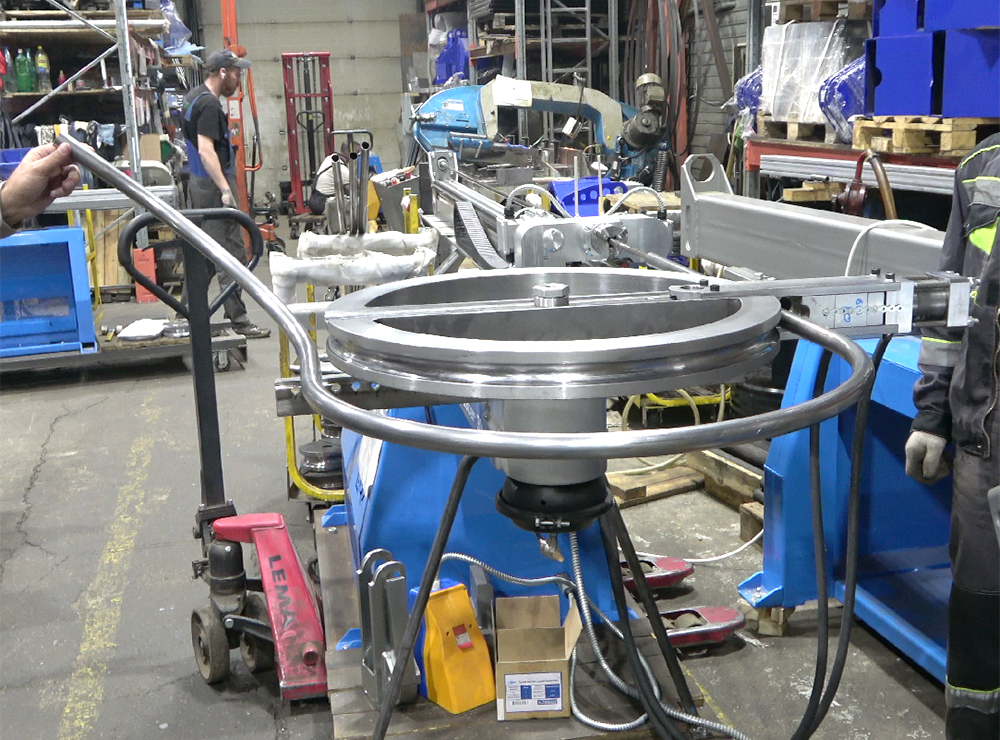

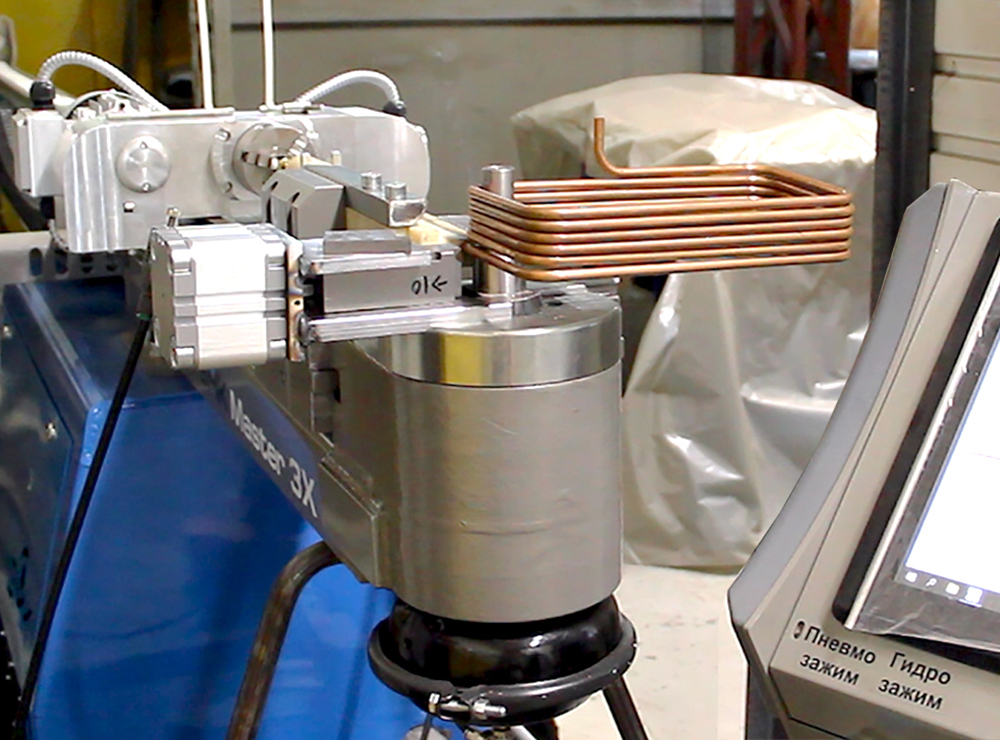

Спиралей (круглых, квадратные, прямоугольные, архимедовы)


Деталей с нулевым выдвижением между гибами


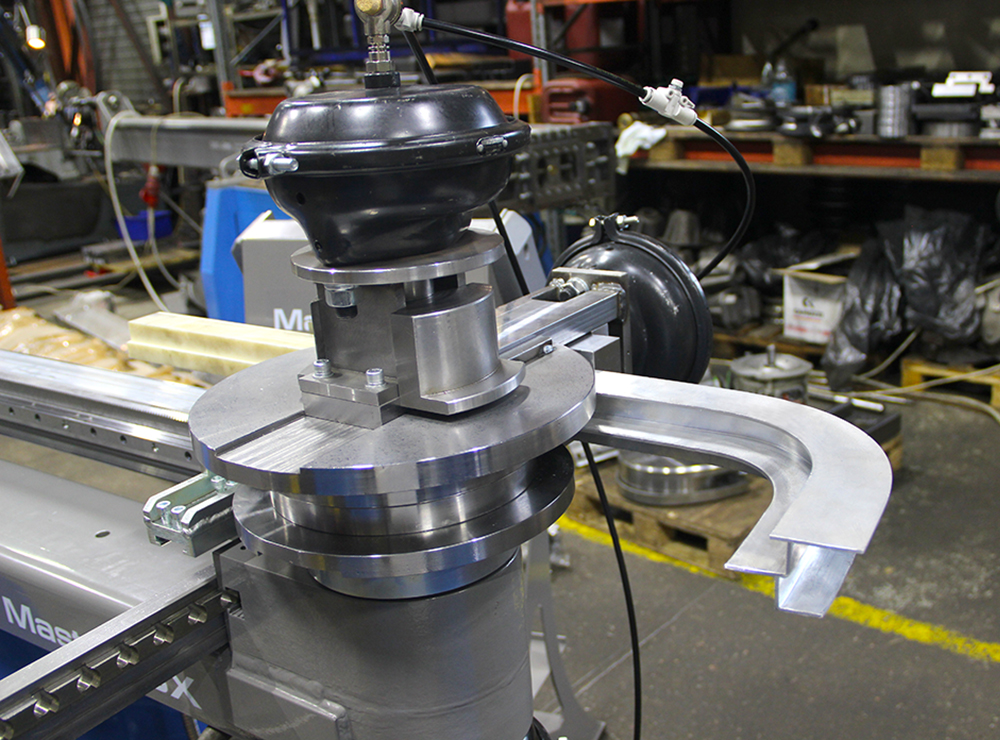

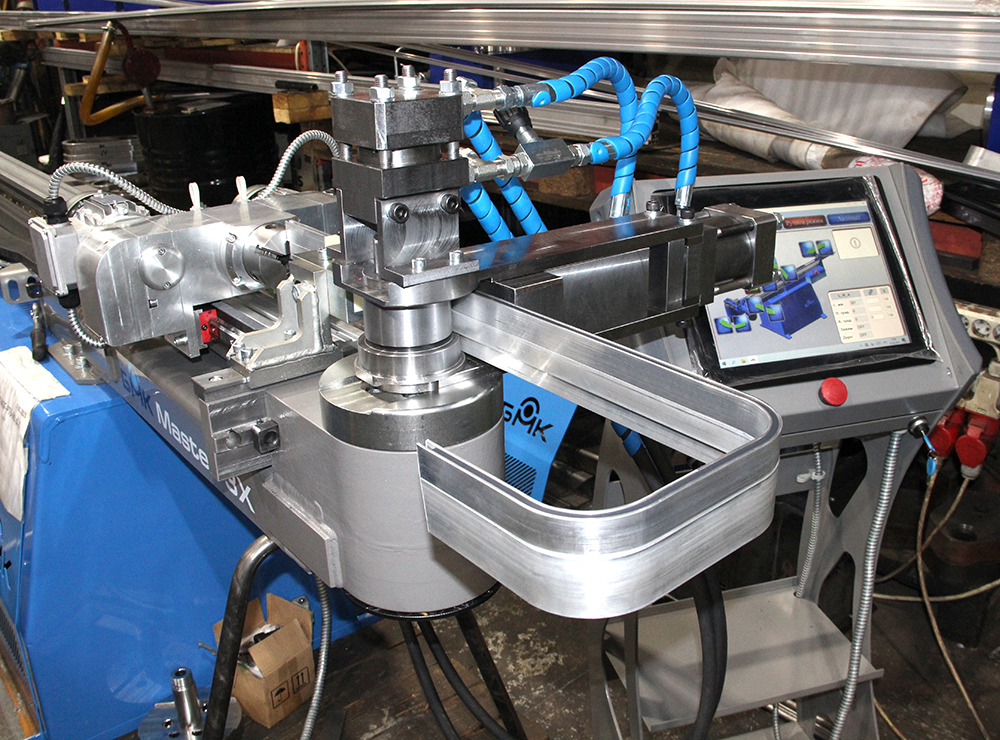

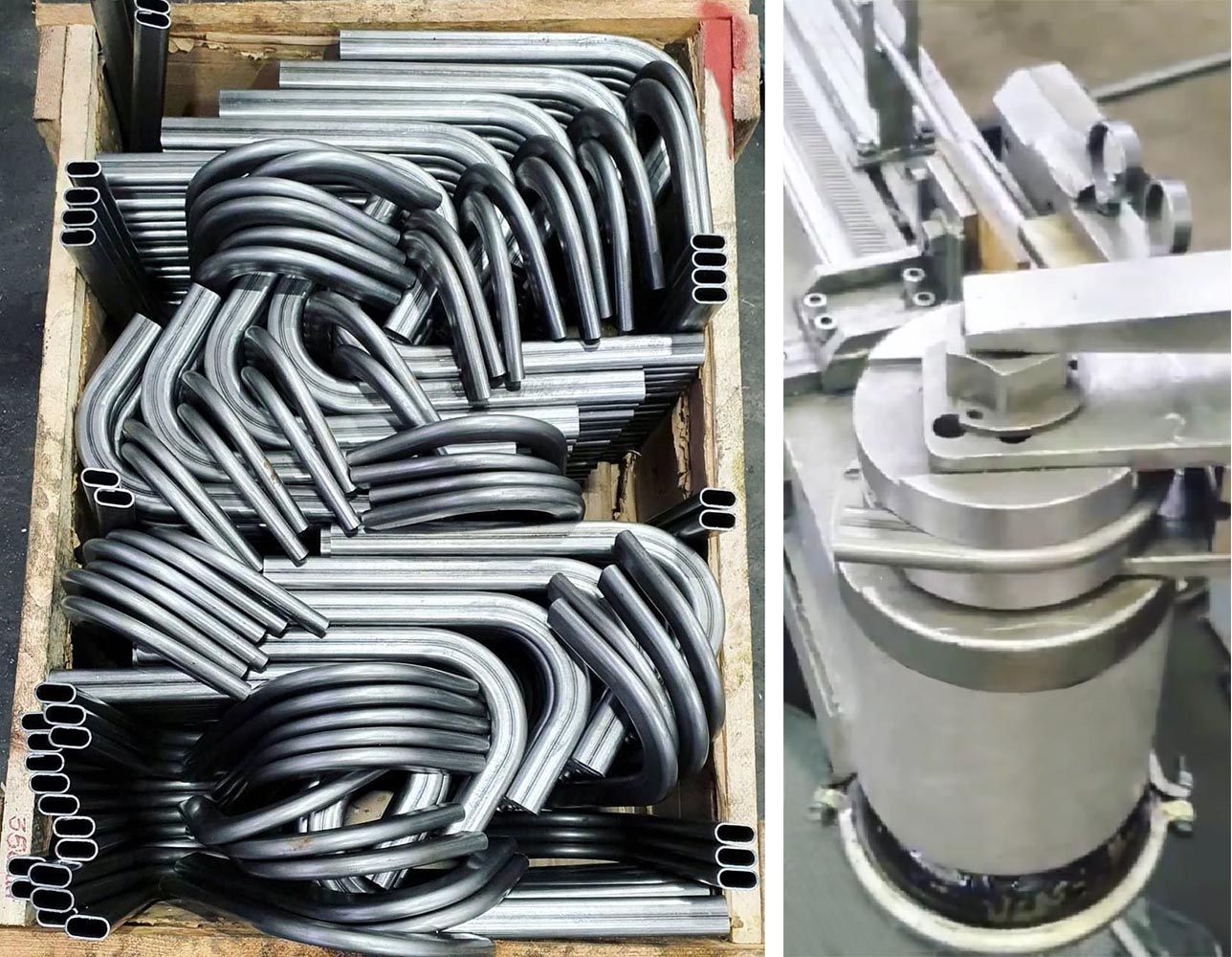

Деталей из профилей сложного сечения


Деталей типа "труба в трубе"


Заготовок под трубопроводы с соединительными гайками

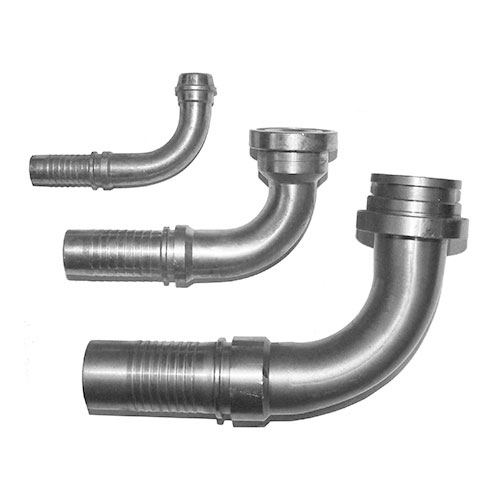

Заготовок под фитинги

Преимущества автоматического трубогиба CE-51 Master 3x

Быстрая перенастройка станка на изготовление разных деталей

- Перенастройка станка на изготовление другого, ранее изготавливаемого наименования - 3-5 секунд (без смены оснастки при одном типоразмере трубы или профиля и радиусе гиба)

- Смена оснастки при переходе на другой типоразмер трубы либо другой радиус гиба - 5-7 минут


Высокая производительность при серийной гибке

- 2000 и более гибов за 8-ми часовую смену


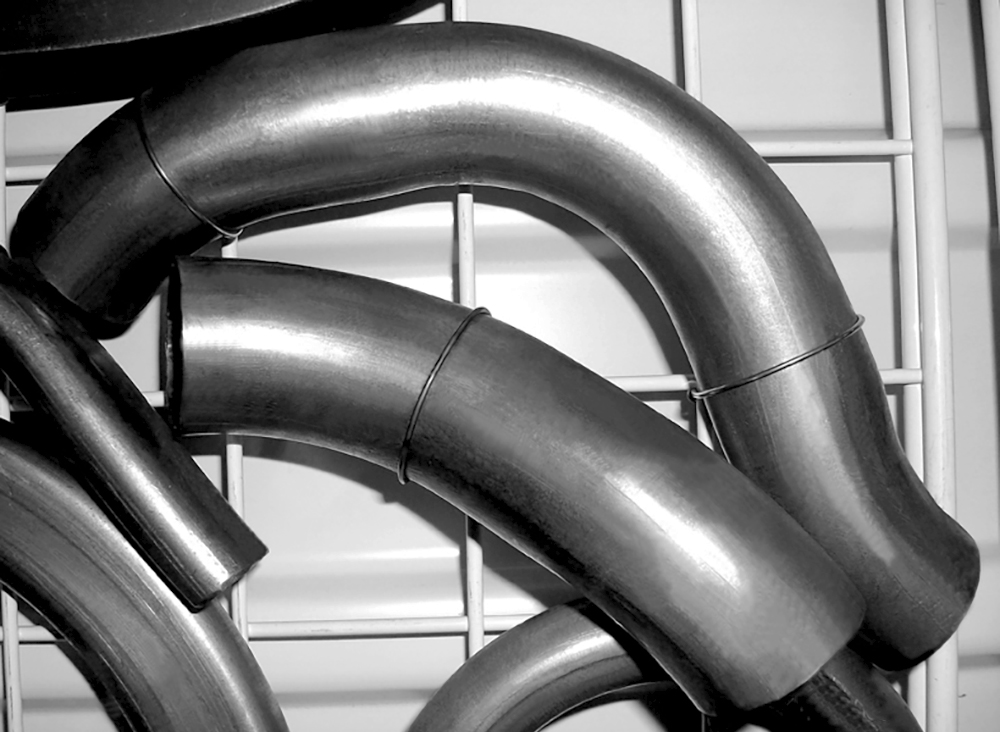

Превосходное качество гиба

- Элипсность-овальность круглых труб в месте гиба не более 3-5%

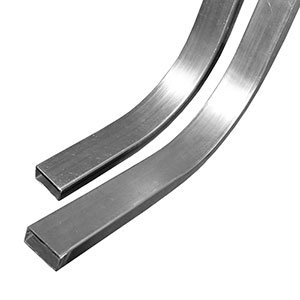

- Гибка квадратных и прямоугольных труб без внутреннего подглубления с сохранением формы сечения трубы в месте гиба

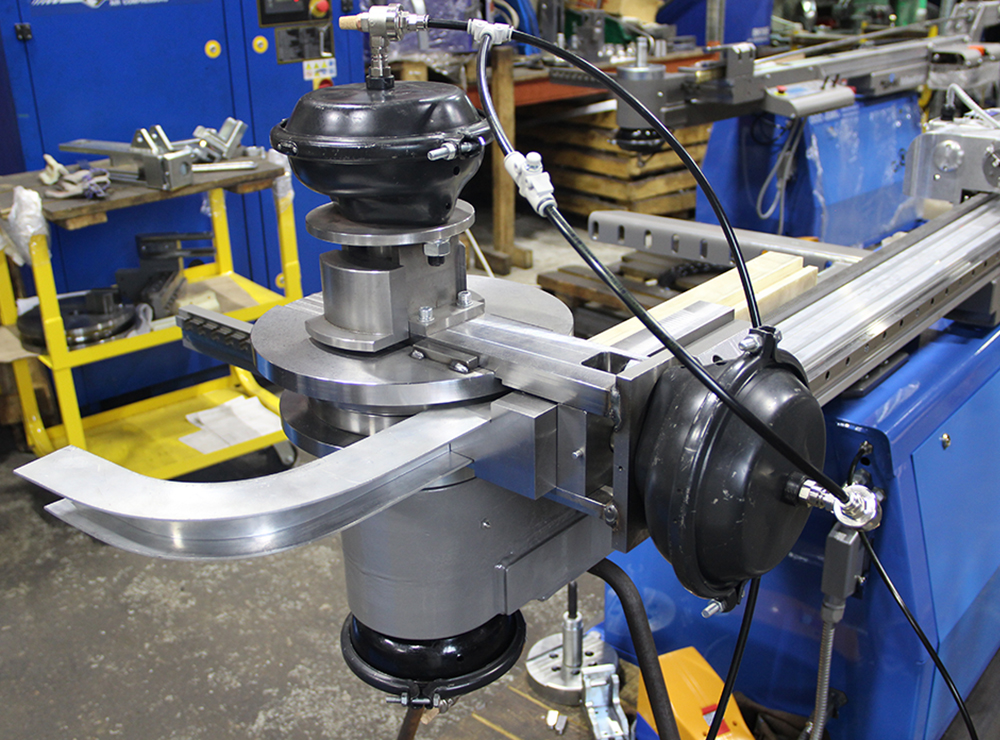

- Гибка алюминиевых профилей без гофр, волн и деформации


Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002


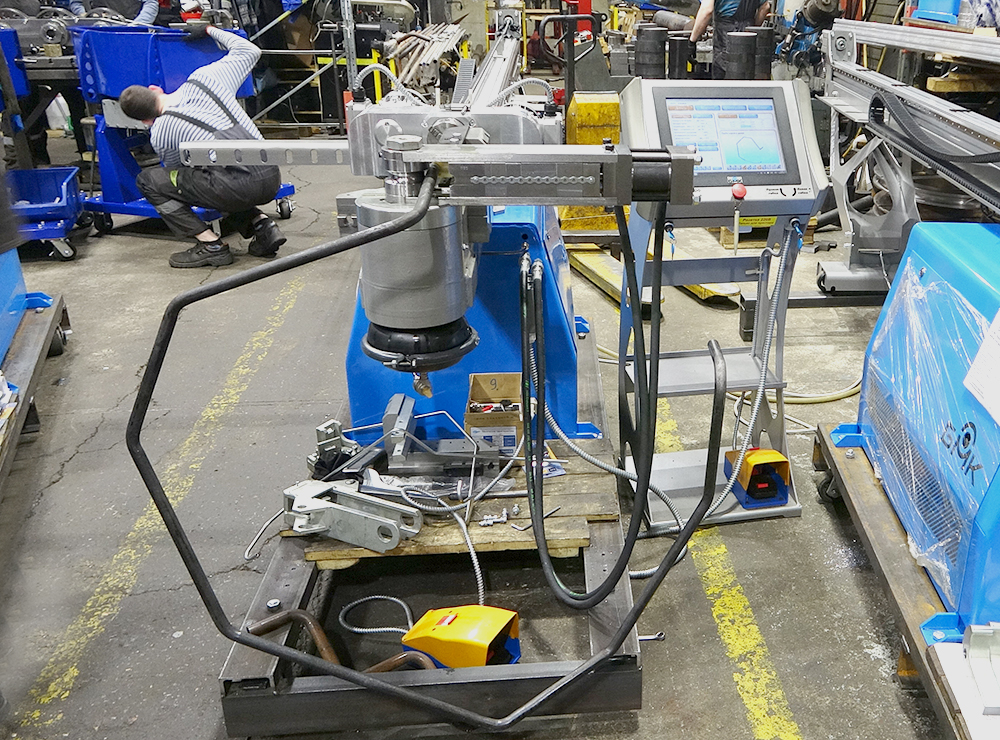

Отсутствие «мертвых зон»

- Вынесенный вперед на 860 мм гибочный модуль высотой 400 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под вынесенным вперед гибочным модулем.


Быстрый ввод в эксплуатацию

- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.

- Панельный монтаж с быстроразъемными соединениями.

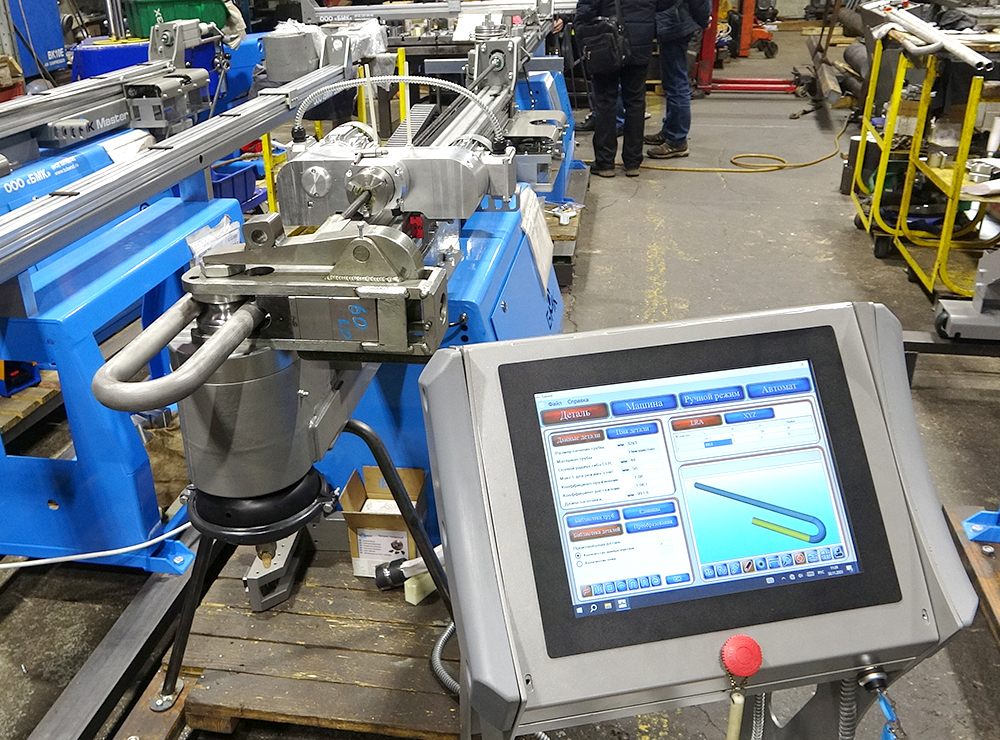

Программное обеспечение (ПО) ТUBEND автоматического трубогиба CE-51 Master 3x

Удобное и простое. На русском языке. Изучается за 3-4 часа. Разработано на основе многолетнего опыта гибки труб и профилей с учетом пожеланий и потребностей российских трубогибщиков.

Обеспечивает быстрое проектирование деталей без использования других конструкторских программ.

Позволяет удаленно контролировать работу станка с компьютера, ноутбука, гаджетов - обновлять ПО и вносить корректировки в программу, используя интернет или сеть.

Проектирование деталей

Чтобы спроектировать деталь, оператору достаточно внести в программу станка данные о детали одним из способов:

- Ввести координаты детали в XYZ, либо значения ALR: (A) Углов гибов /(L) Длин прямых участков между гибами  / (R) Углов поворота в пространстве

- Импортировать файл детали из конструкторских программ: Autocad, Solidworks, Компас


По введенным данным ПО TUBEND автоматически:

- Построит 3D модель детали с возможностию ее вращения, приближения, замера расстояния между любыми ее участками, просмотра габаритных размеров.

- Построит чертеж детали с аксинометрией, таблицами значений XYZ и ALR, указанием данных детали (типоразмер и материал трубы, длина заготовки, примечания и т.д.)

- Создаст программу для гибки детали

- Расчитает длинну заготовки с учетом растяжения и пружинения материала трубы

- Рассчитает требуемые углы гибов с учетом коэфициента пружинения материала трубы


Симуляция гибки

- В программе вы можете просмотреть анимационное видео (симуляцию) гибки спроектированной детали с привязкой к вашему станку.

- Используется для проверки возможности изготовления детали перед началом гибки

- Во время симуляции гибки на видео подсвечиваются участки детали, требующие корректировки

- При необходимости пограмма автоматически пересчитает параметры начала гибки детали с одного конца на другой или с правосторонней гибки на левостороннюю (при наличии функции левосторонней гибки)


2 режима гибки

- Автоматический. Обеспечивает высокую точность и производительность, исключая из процесса человеческий фактор. Работа оператора заключается только в заправке трубы в станок, нажатии на педаль и снятии готового изделия.

-Пошаговый: Дает возможность корректировки программы на любом этапе проектирования и гибки деталей, а так же для отработки технологии вновь изготавливаемых деталей.


Дополнительные возможности ПО TUBEND

- Производит пересчет: Параметров детали с правосторонней гибки на левостороннюю и наоборот / Параметров детали для гибки с другой стороны / Координат детали XYZ в LRA и наоборот / Параметров детали из мм в дюймы и наоборот

- Имеет библиотеки: Типовых деталей / Материалов / Спроектированных деталей с памятью более 10 миллионов деталей.

Сохраняет статистику: Количество изготовленных деталей / Наименование  деталей / Время изготовления одной конкретной детали и партии деталей

Варианты оснастки к автоматическому трубогибу CE-51 Master 3x

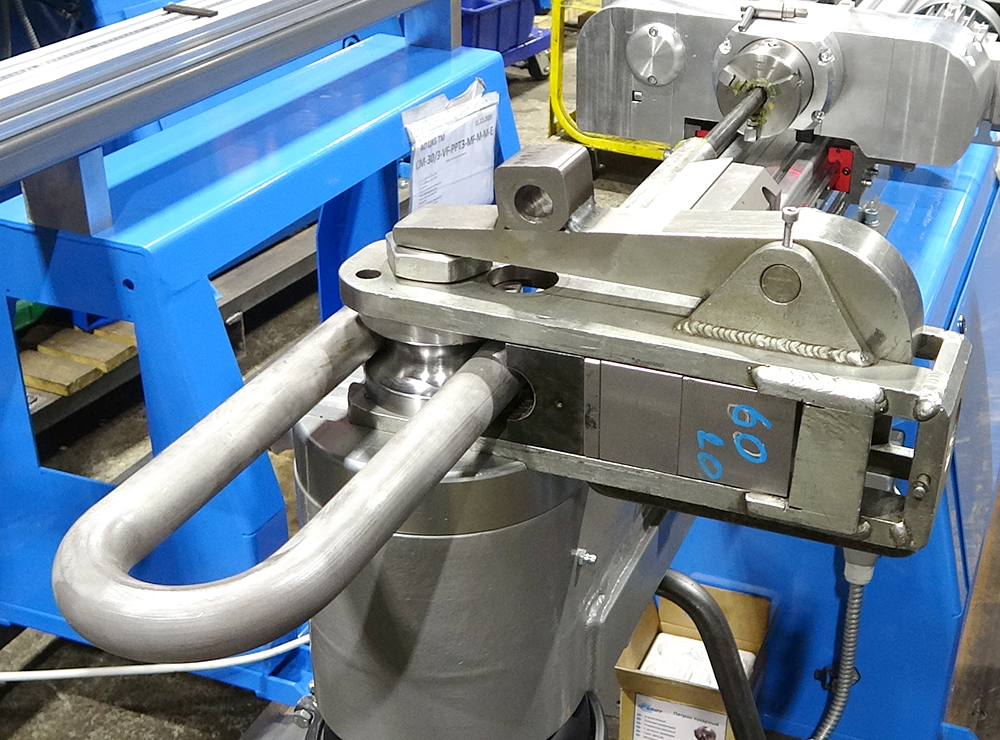

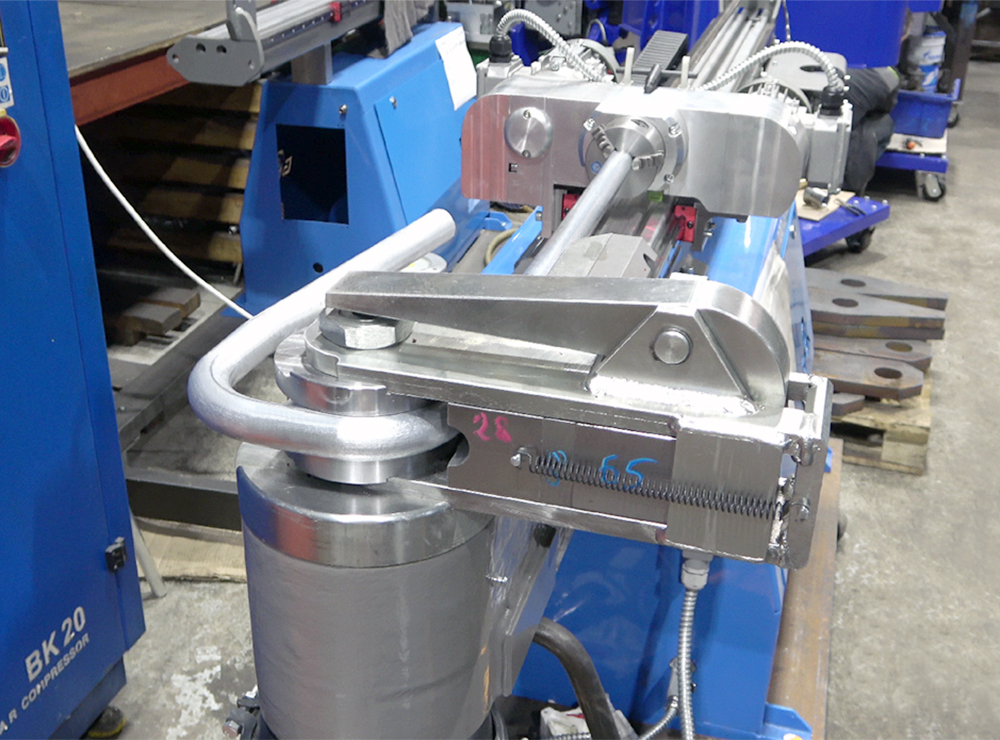

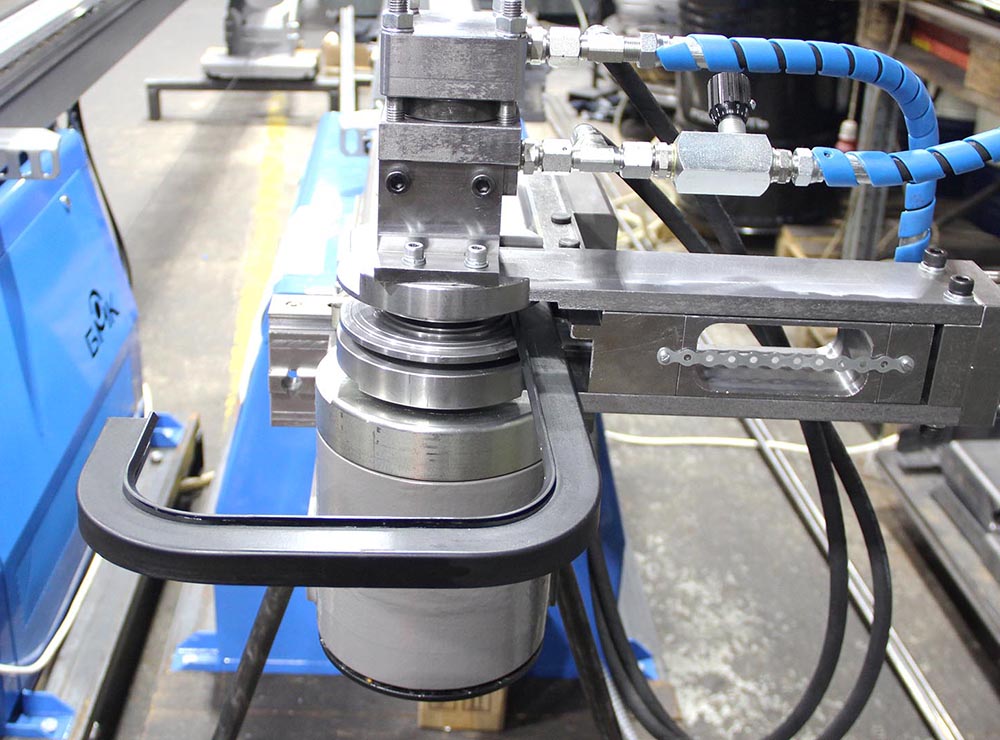

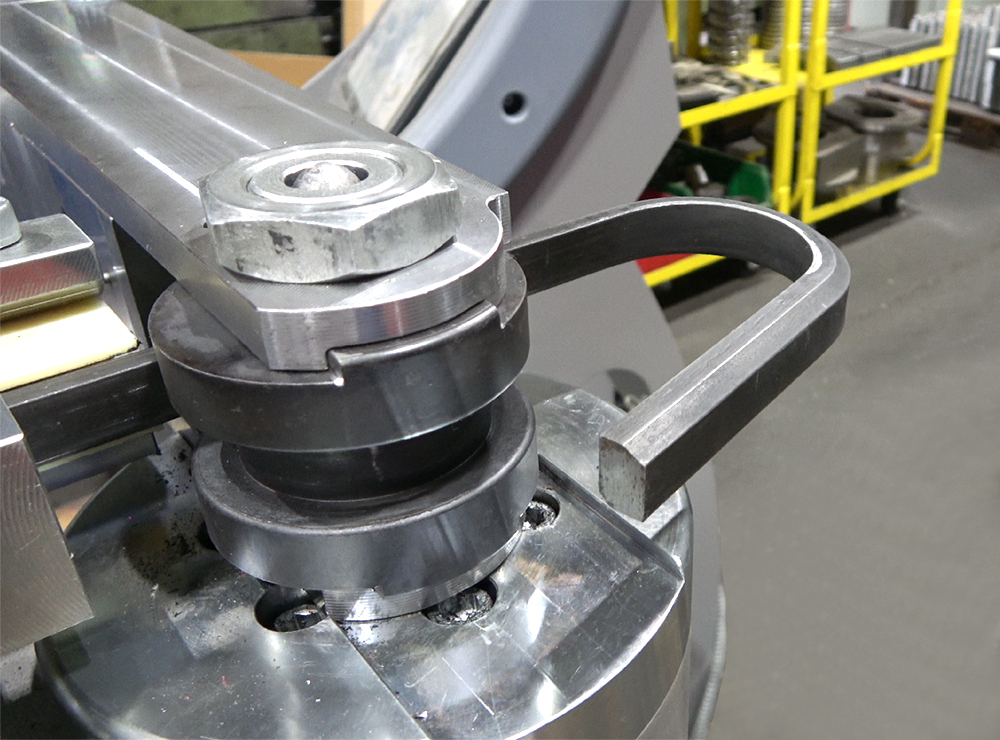

1. Гибочные ролики

Круглый

С прямым участком

2. Дорны

Жесткий

Гибкий

Гибкий секционный

3. Зажим

4. Складкоразглаживатель

5. Скользящий башмак

6. Вставка блокиратора пружинения

Параметры работы автоматического трубогибочного станка CE-51 Master 3x

Углы гиба,град. 0 - 180 + пружинение
Углы поворота трубы в пространстве, град. 0 - 360
Выдвижение трубы между гибами: минимальное, мм / под заказ 50 / 0,1D
Дискретность задания угла гиба, град. 0,1
Дискретность задания угла поворота трубы в пространстве, град. 0,1
Дискретность задания выдвижения трубы между гибами, мм 0,1

Скорость работы

Скорость гиба, град./сек. 30
Скорость поворота трубы в пространстве, град./сек. 72
Скорость выдвижения трубы, мм/сек. 62,5
Скорость возврата гибочного модуля, град./сек. 60
Регулировка скоростей, % 20-100

Радиусы гибов

Фиксированные базовые, мм 27-170
Фиксированные под заказ, мм 5-27, 170-750
Гибка степом Без ограничения радиусов и углов гиба
Навивка спиралей По форме навивочного ролика

Энергопитание

Гибочный модуль 2,2кВт,380В
Каретка ориентации трубы в пространстве 0,43кВт,380В
Гидростанция зажима (при гидравлическом зажиме) 3 кВт, 380В
Сжатый воздух, используется для: cистемы выдвижения-убирания дорна, cистемы смазки дорна, пневматической системы зажима (при пневматическом зажиме) 6-10 кг/см

Габариты

Длина, мм 2700-12700
Ширина, мм 780
Высота, мм 1050
Вынос вперед гибочного модуля, мм 860
Масса, кг 550-850
Штанга, м 2-12

Параметры промышленного компьютера автоматического трубогиба CE-51 Master 3x

Операционная система Windows
Монитор Цветной, сенсорный 15"
Оперативная память 2 GB
Обьем жесткого диска 500 GB
USB разъем (для подключения флешек, принтера и т.д.), шт 1
Розетка 220 В (для подключения принтера), шт 1

Варианты комплектации автоматического трубогиба CE-51 Master 3x

Варианты комплектации автоматического трубогиба CE-51 MASTER.3X

Варианты систем автоматических зажимов

Пневматичекая - базовая
Гидравлическая - для гибки труб более 30 мм очень тонкостенных, тонкостенных и очень толстостенных на ролике с прямым участком
2-х контурная - для гибки сложных профилей
Боковая - для гибки труб на радиусы гиба 5-27мм
Съемная - для гибки труб на радиусы гиба 170-750 мм
Открытого типа - для гибки деталей спирального типа
Под м-образные полотенцесушители и змеевики
Под гибку труб способом обкатки
Под гибку труб с опрессованными гайками

Так же в комплектацию входит:

Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).

Руководство по эксплуатации и гарантийный талон.

Руководство пользователя программного обеспечения "TUBEND".

Копия сертификата соответствия.

Обязательное обучение специалистов заказчика программному обеспечению "TUBEND" и работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции

Функция левой гибки (базовая правая).

Установка кронштейна складкоразглаживателя (блокиратора пружинения).

Изготовление оснастки под любой типоразмер труб и профилей, в том числе специальной со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.

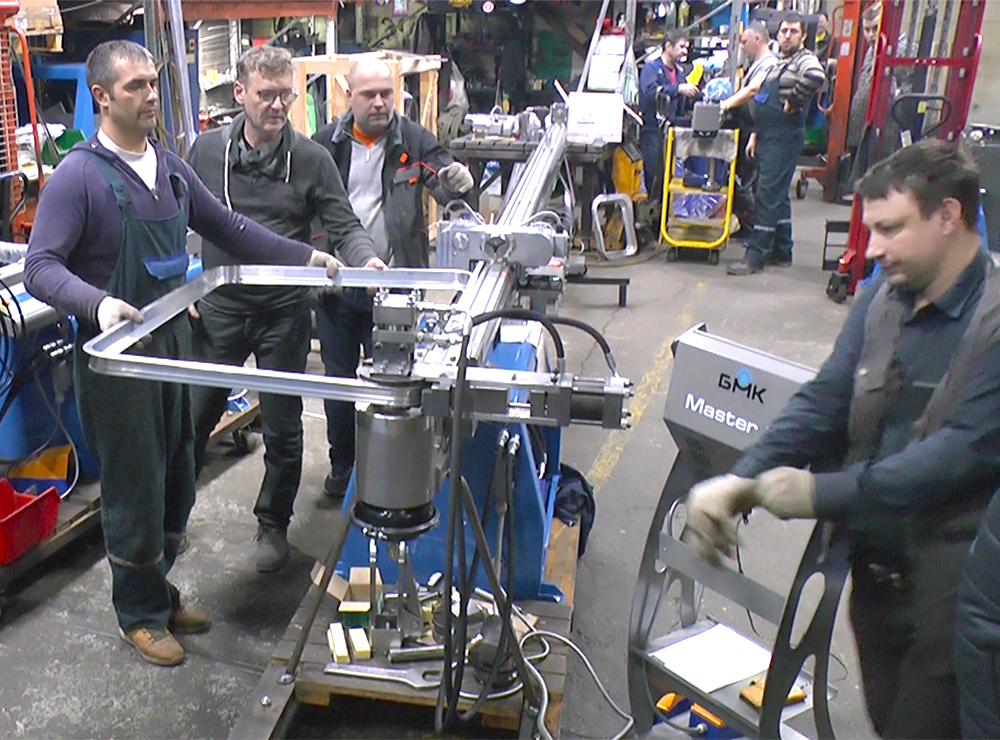

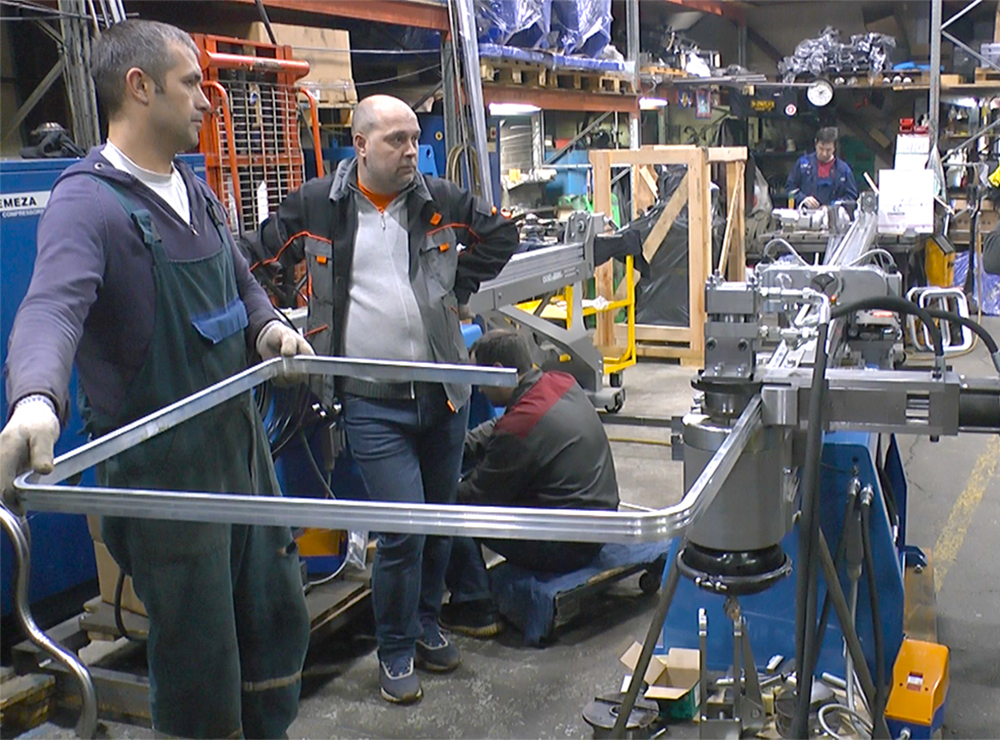

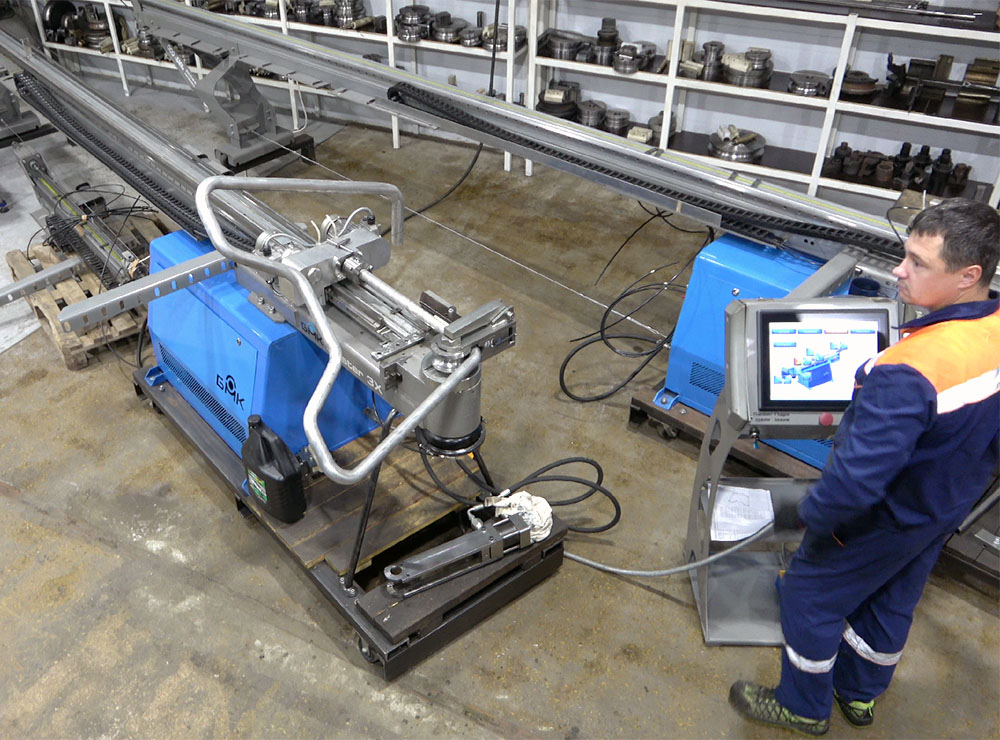

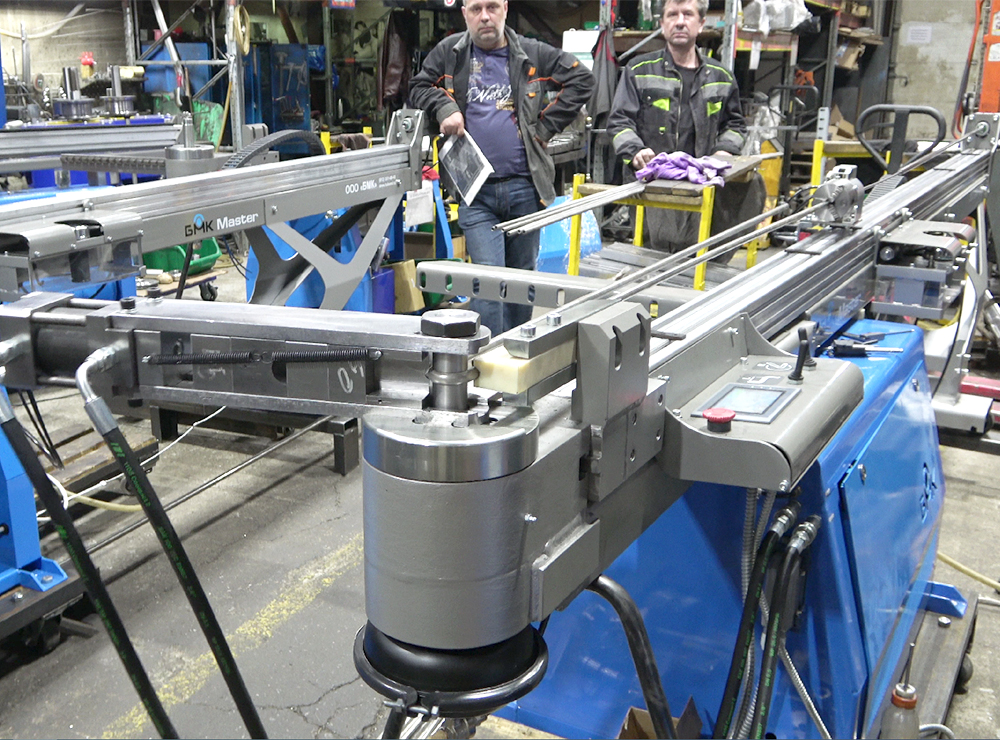

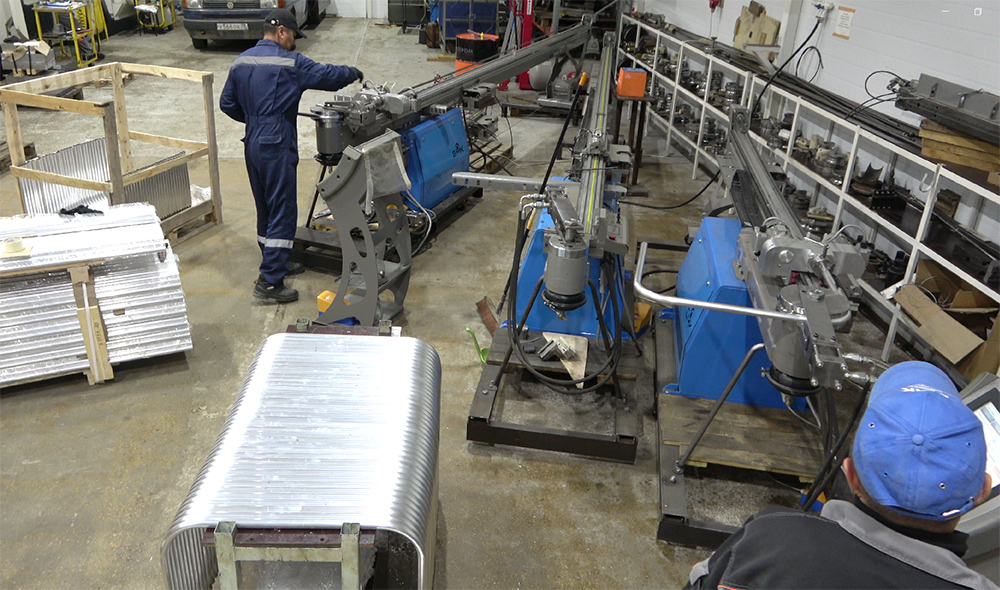

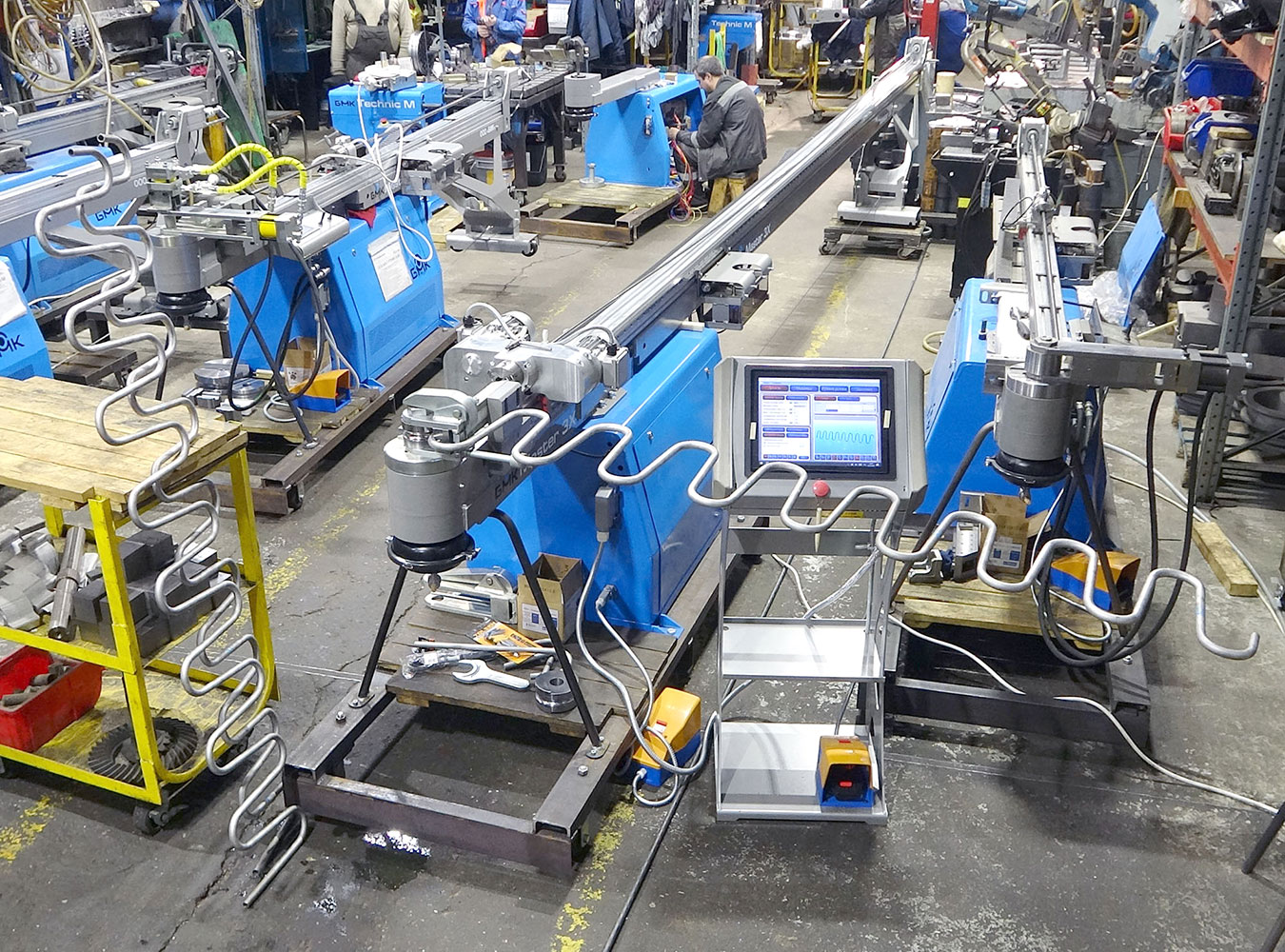

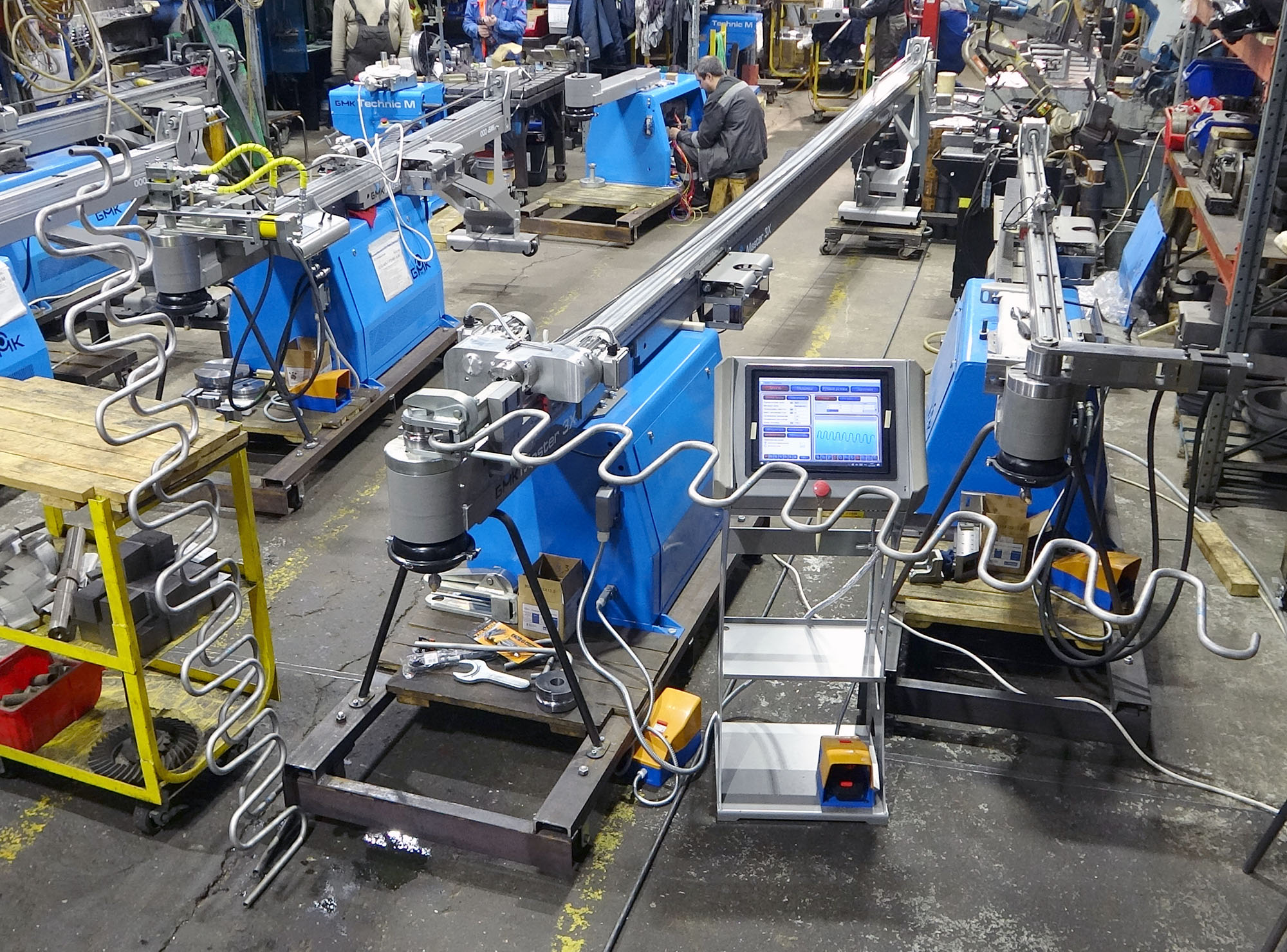

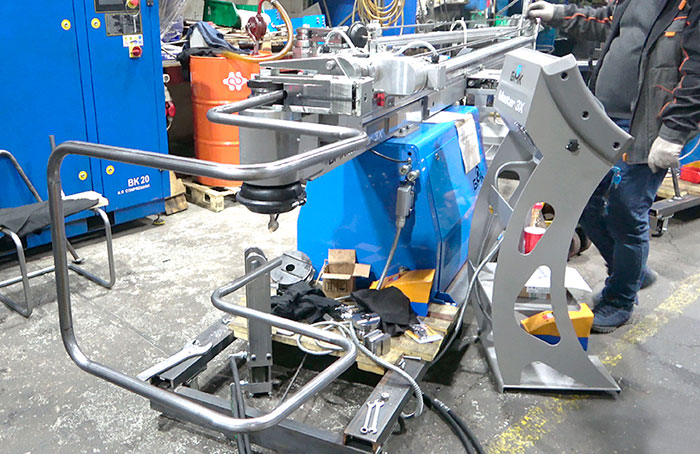

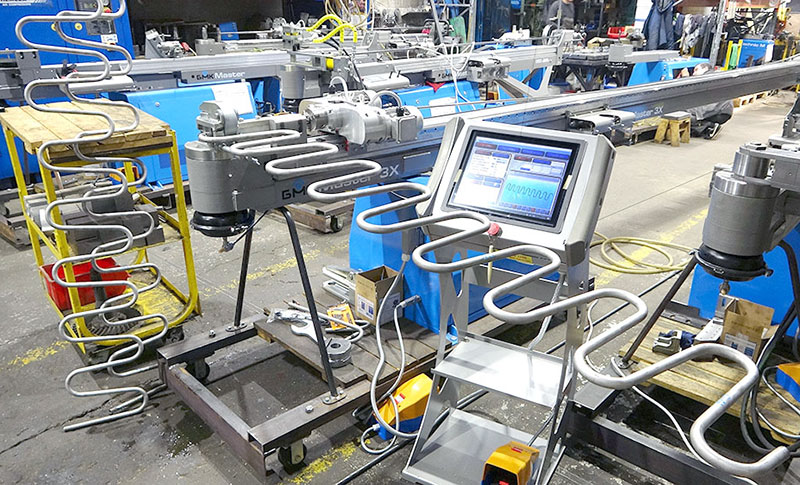

Три автоматических трубогиба Master 3x работают одновременно на Петербургском тракторном заводе

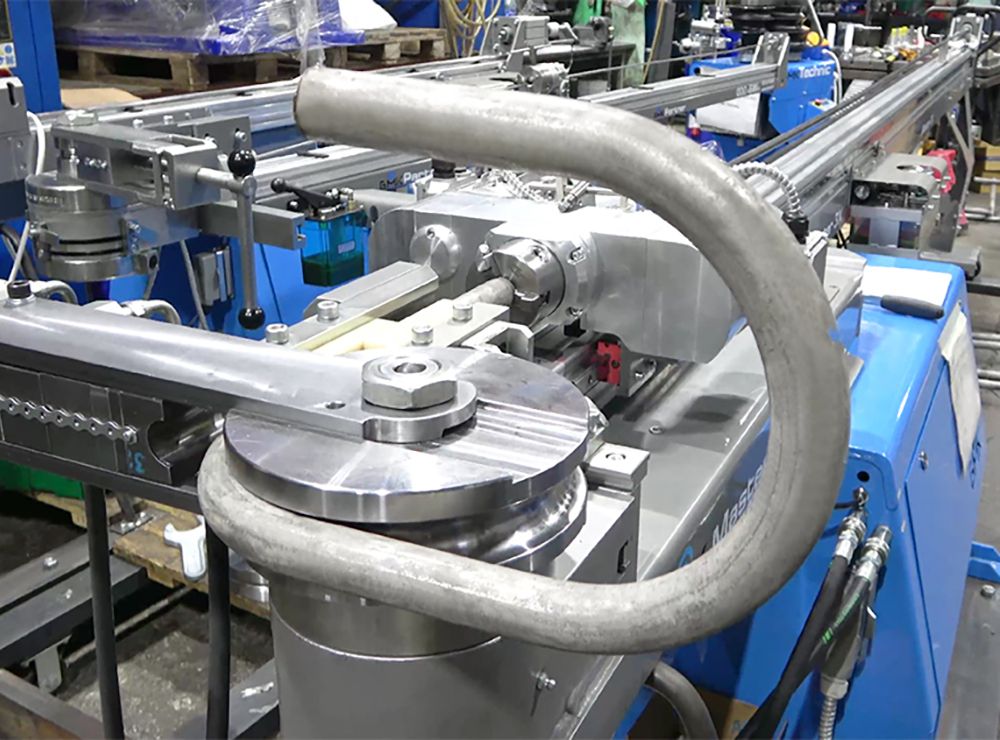

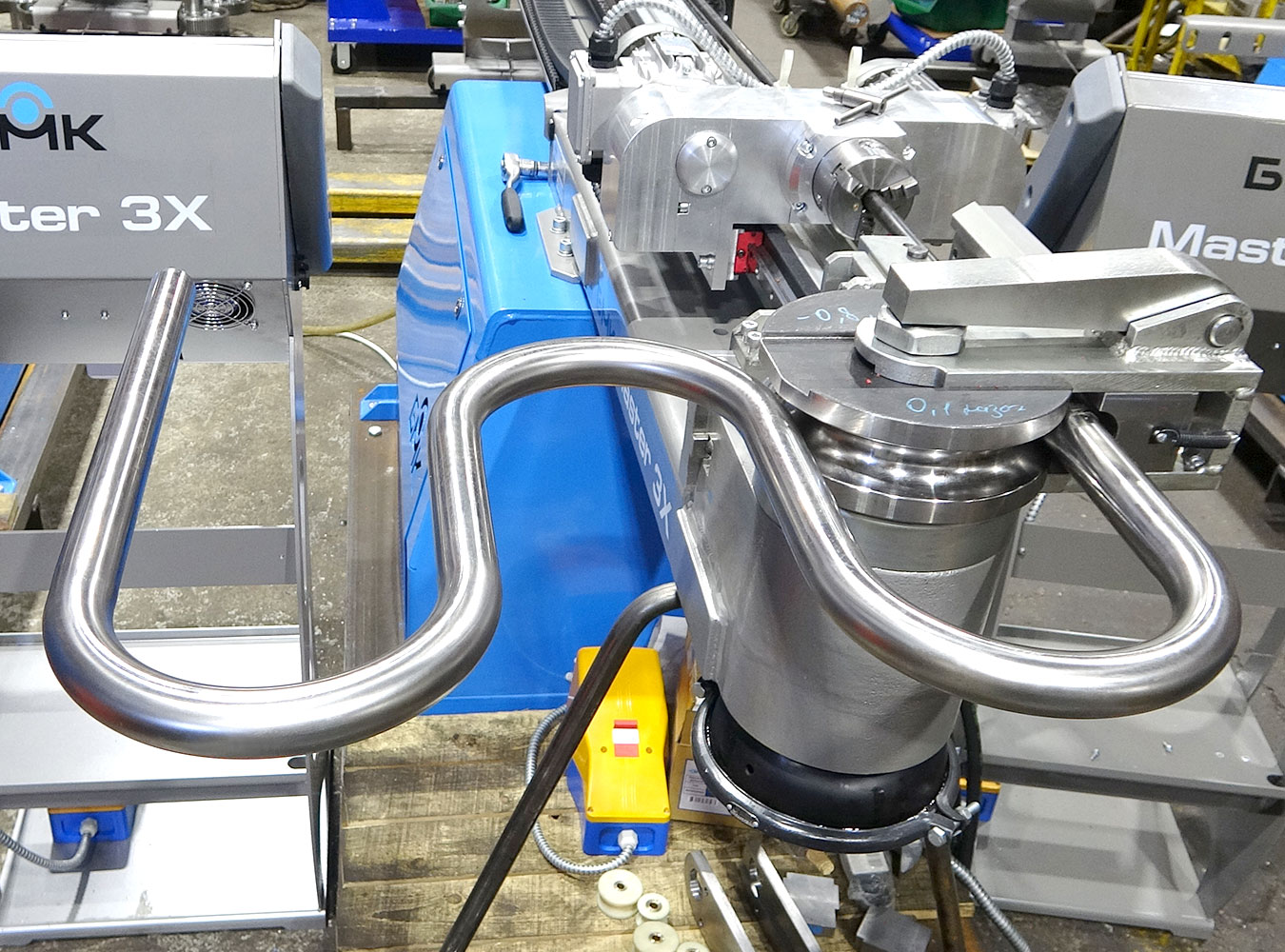

Гибка М-образного полотенцесушителя на дорновом автоматическом трубогибе

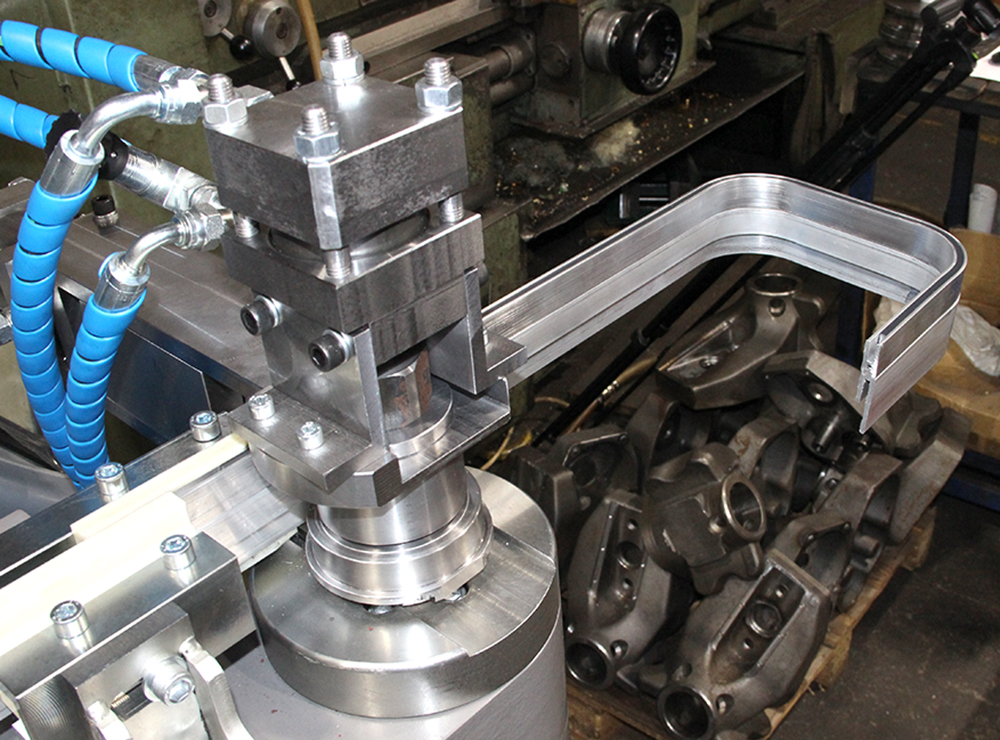

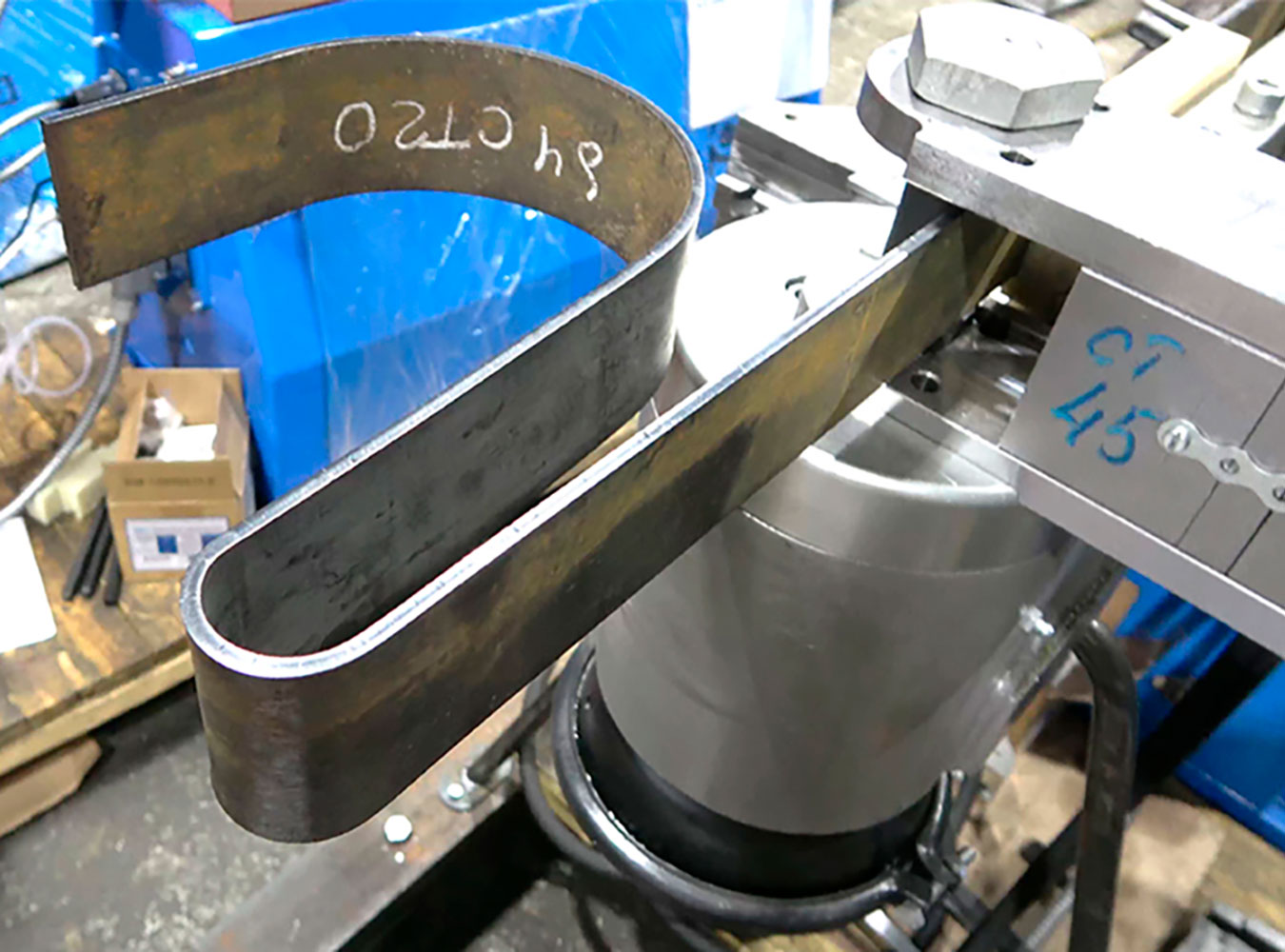

Гибка швеллера 50х15х3 на автоматическом трубогибе с компьютерным управлением MASTER.3X

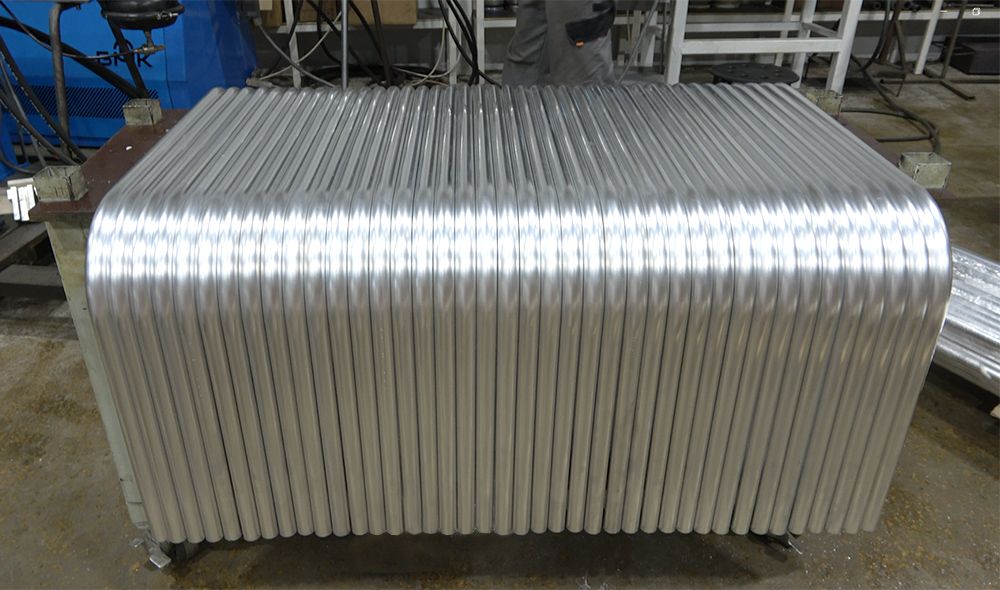

Серийная гибка алюминиевого профиля для окон поездов Ласточка на трубогибочном автомате MASTER.3X

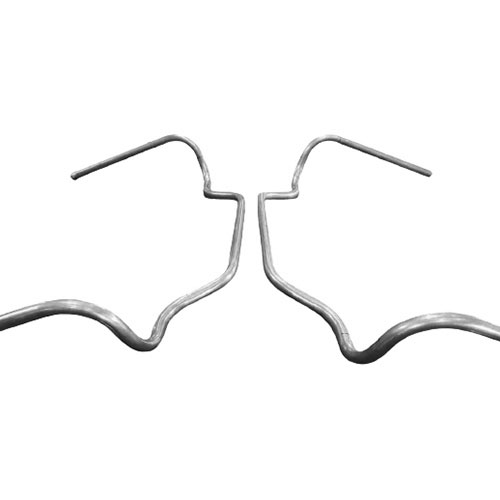

Деталь 1. Гибка труб на двигатель, гибка труб с резьбой на конце. Автоматический трубогиб MASTER.3X

Деталь 2. Гибка труб на двигатель, гибка труб с резьбой на конце. Автоматический трубогиб MASTER.3X

Деталь 3. Гибка по шаблону труб на двигатель на автоматическом трубогибе MASTER.3X

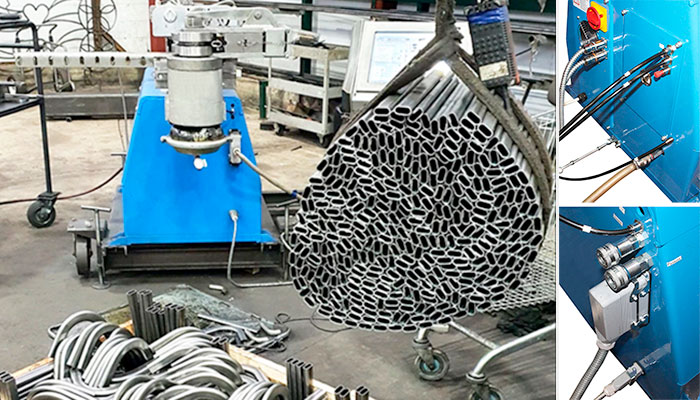

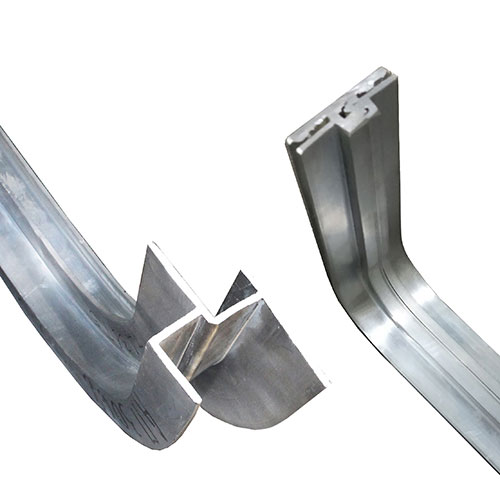

Экспериментальная гибка двойного профиля. Трубогиб для гибки профиля

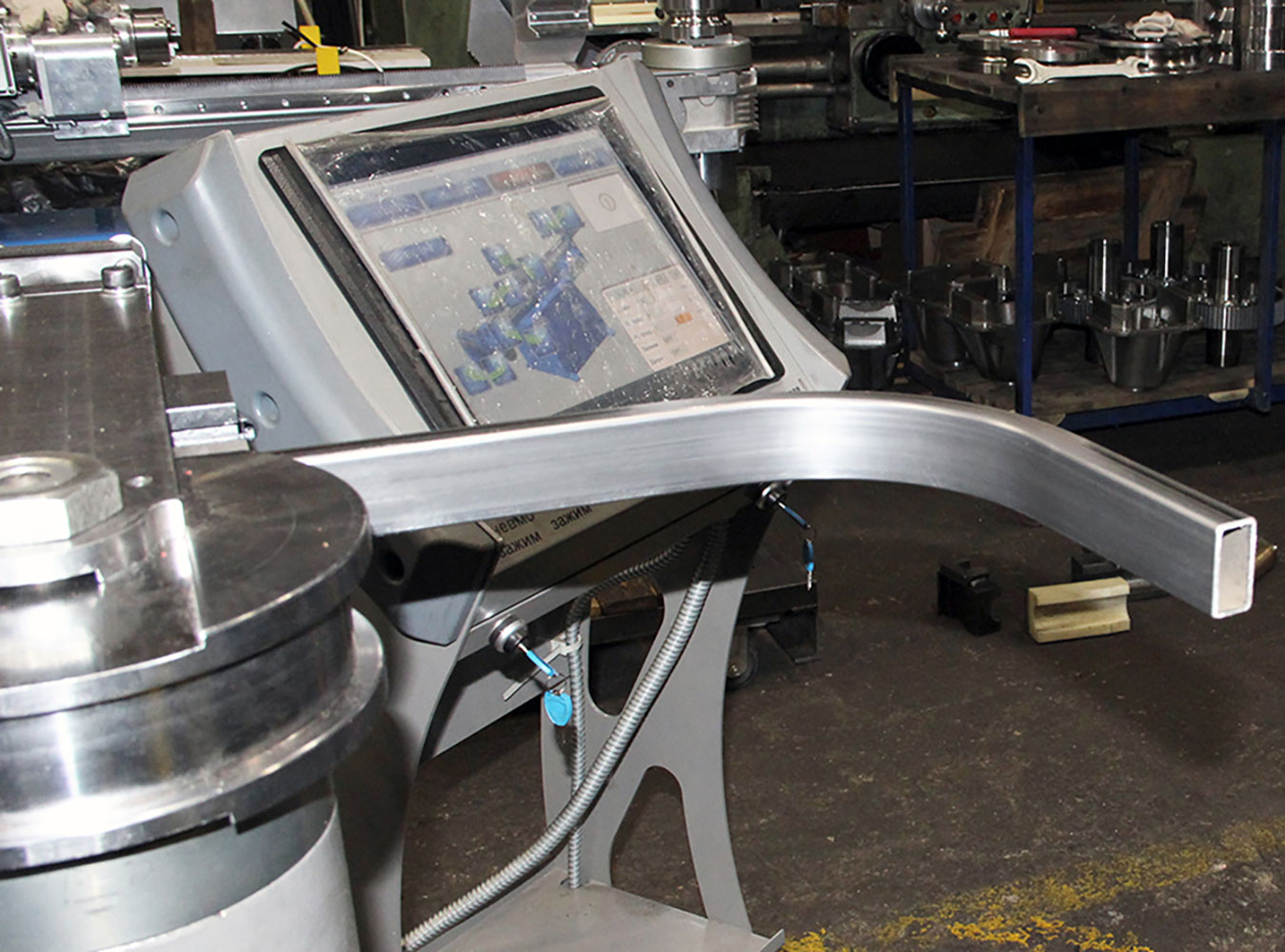

Гибка профильной трубы 40х20х2 с идеальным качеством гиба. Автоматический трубогиб MASTER.3X

Гибка спирали змеевика из длинной медной трубы с перехватом. Автоматический трубогиб MASTER.3X

Гибка трубы на фиксированный радиус 521 мм на автоматическом трубогибе MASTER.3X в пошаговом режиме

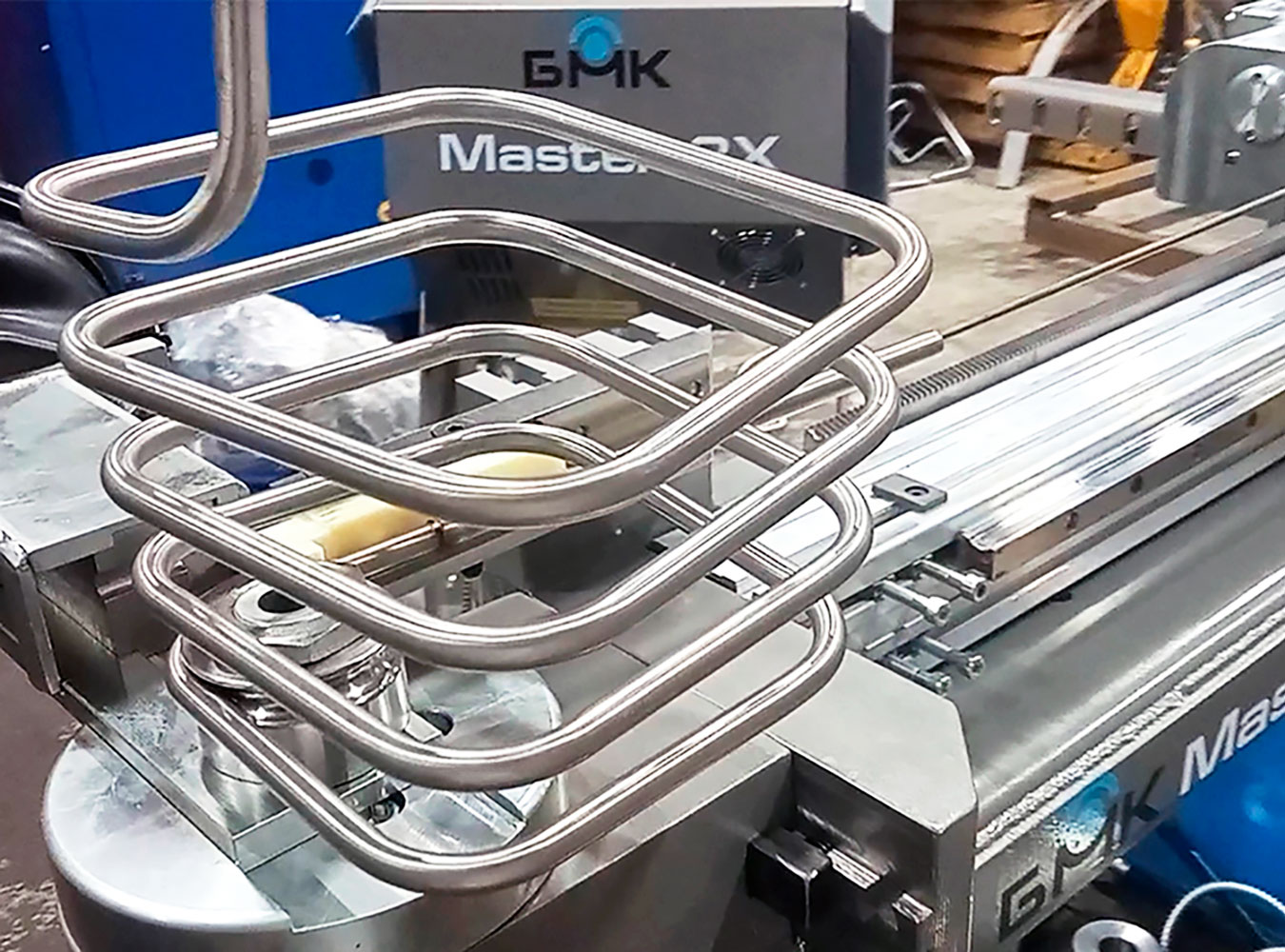

Гибка квадратной спирали. Автоматический дорновый трубогиб с программным управлением MASTER.3X

Гибка сложного профиля на автоматическом трубогибе c программным управлением MASTER.3X

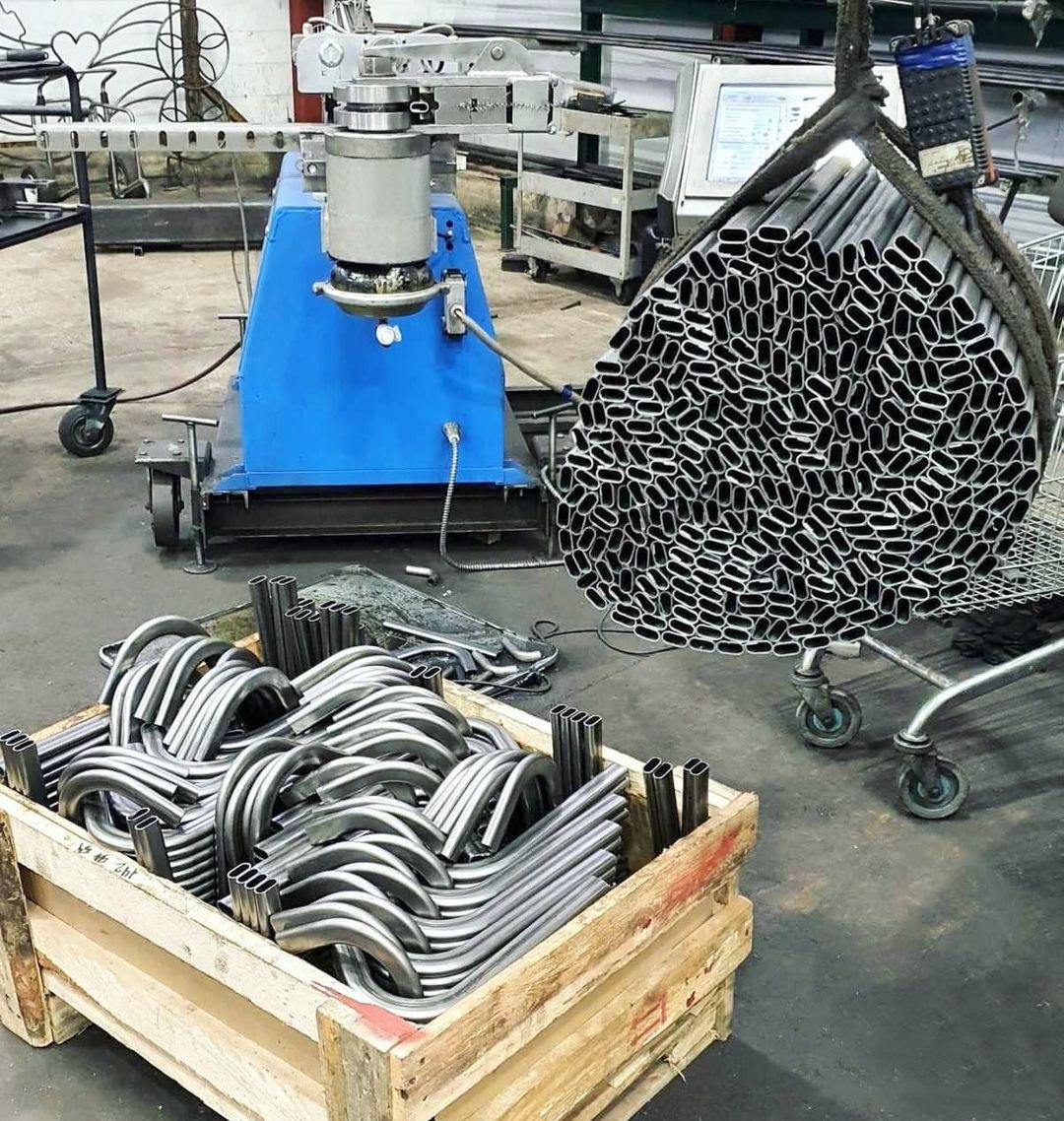

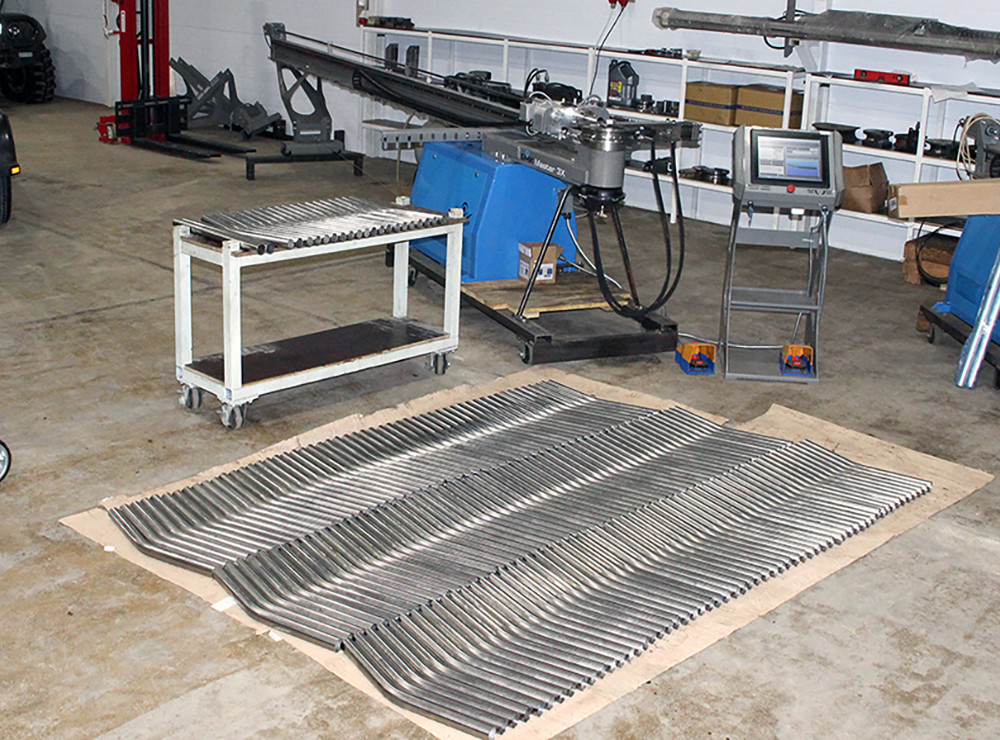

Серийная гибка профильной трубы с высоким качеством и 100% повторяемостью на трубогибочном автомате

Гибка каркаса садовой тачки. Автоматический дорновый трубогиб с программным управлением MASTER.3X

Гибка деталей для мотоциклов Урал. Трубогиб автоматический MASTER.3X

Гибка 3-х одинаковых труб на трубогибочном автомате MASTER.3X

Гибка фитинга на автоматическом трубогибе MASTER.3X со специальным зажимом под профиль фитинга

Гибка и изготовление шпангоутов для байдарок на автоматическом трубогибе MASTER.3X

Трубогиб для медной трубы . Гибка медных труб. Трубогиб автоматический MASTER.3X

Видео-обзор автоматичекого трубогиба CE-51 Master 3x

Гибка маслопровода на трактор Кировец на автоматическом трубогибе MASTER.3X

Гибка поручня на трактор Кировец на автоматическом трубогибе с компьютерным управлением MASTER.3Х

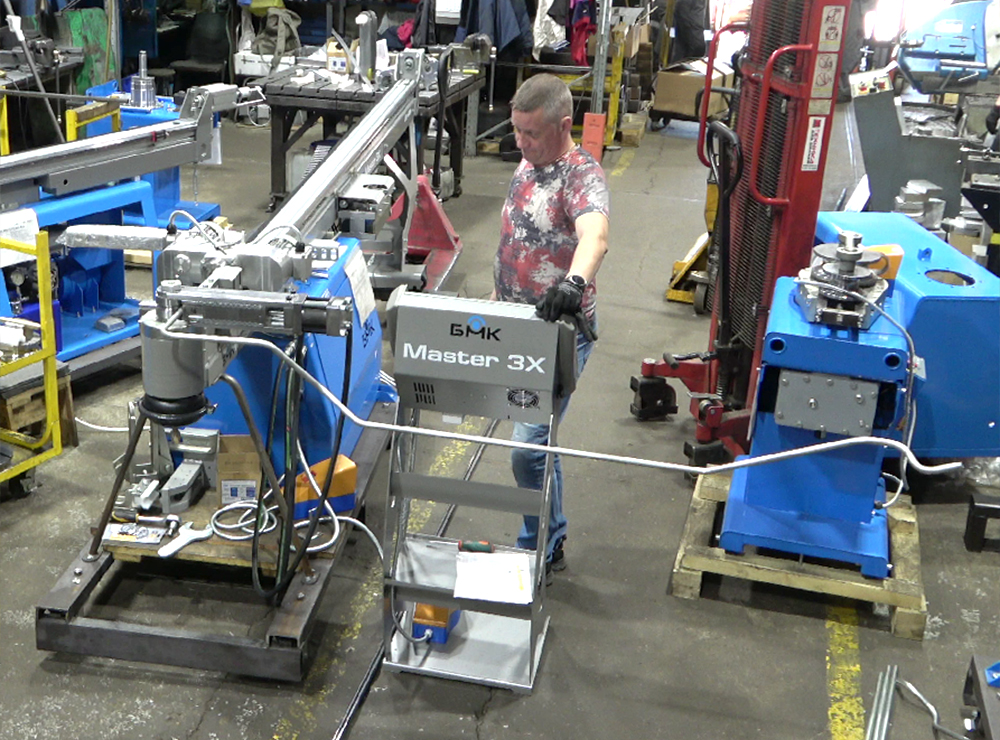

Один оператор одновременно работает на 2-х трубогибах. Трубогиб для серийной гибки труб Master 3x

Изготовление каркаса стула по программе на автоматическом трубогибочном станке MASTER.3X

Гибка медной шины на трубогибочном станке. Трубогиб дорновый с компьютерным управлением MASTER.3X.

Гибка квадратной трубы.

Серийная гибка поручня ограждения. Трубогиб автоматический с программным управлением Master 3x

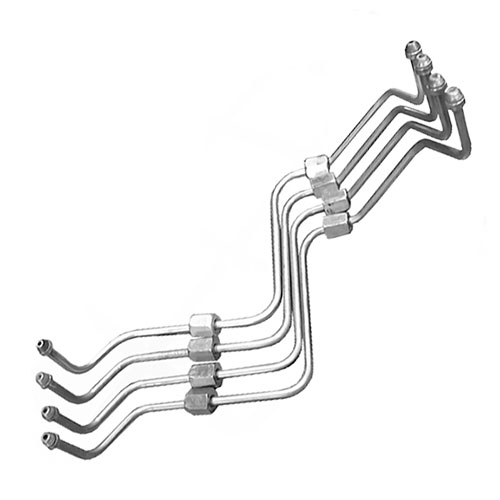

Гибка труб гидросистемы. Пространственная гибка тонких труб c гайкой на конце

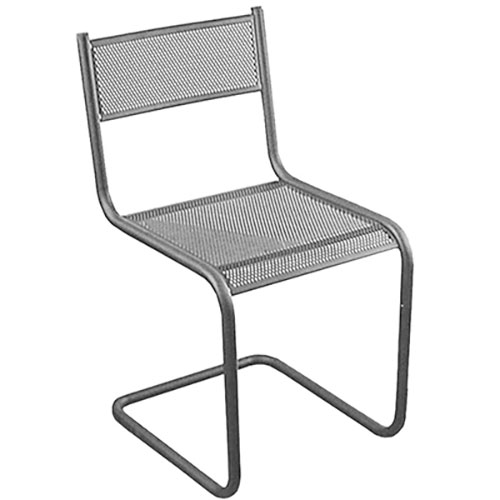

Гибка каркаса стула по программе.

Гибка сложного профиля. Автоматический трубогиб MASTER.3X с 2-х контурной системой зажима

Гибка и изготовление шпангоутов для бойдарок на двух автоматических трубогибах MASTER.3X

ТРУБОГИБ автоматический дорновый. Навивка спирали. Гибка трубы степом

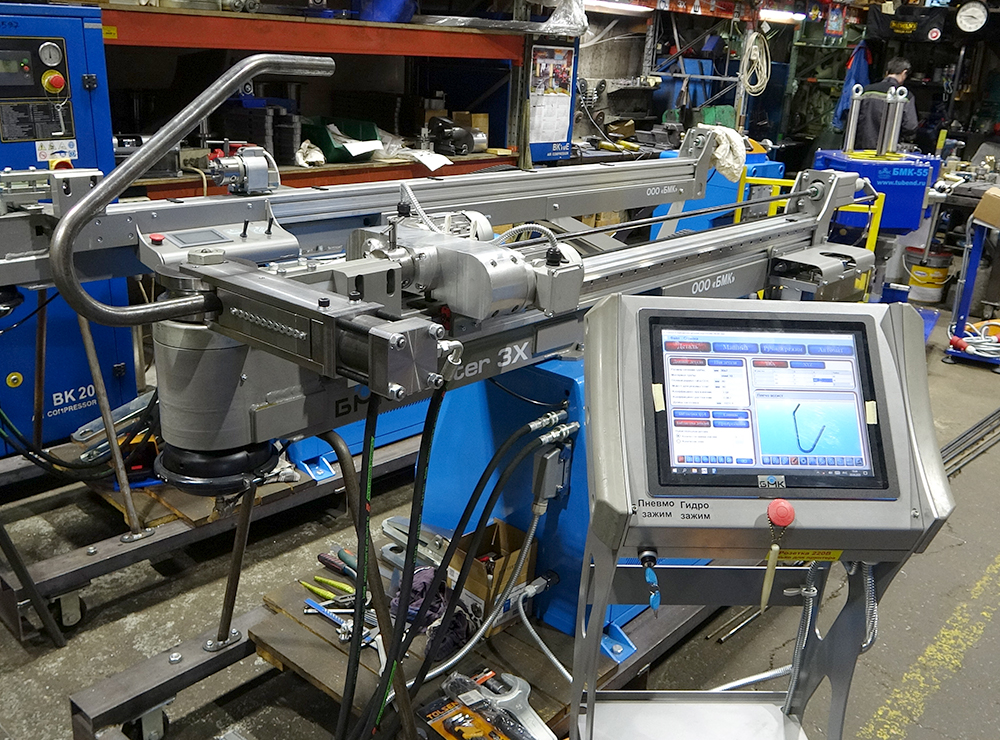

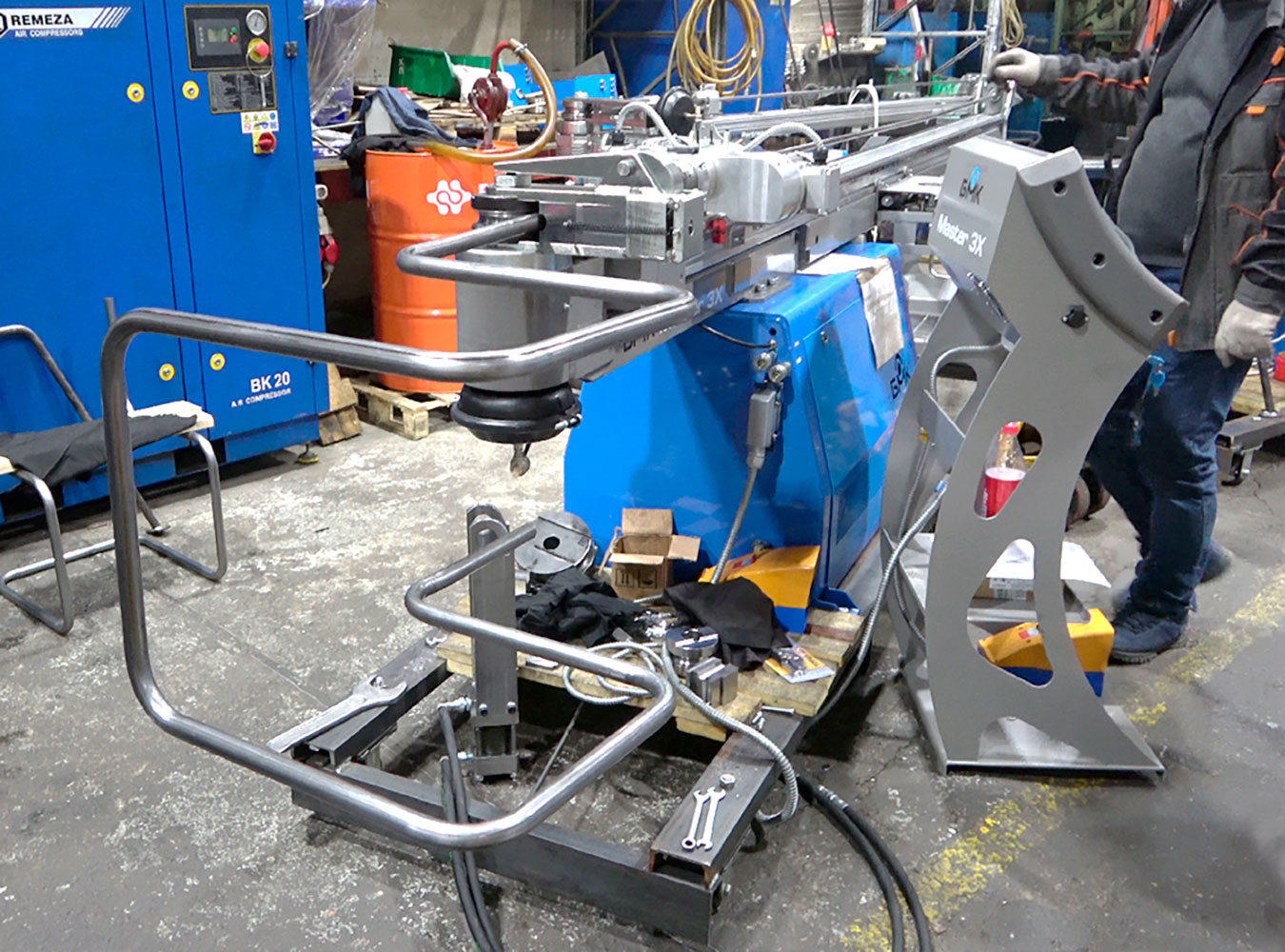

Автоматический трубогиб Master 3x в работе - изготовление элементов садовой тачки

Отзывы о работе автоматичекого трубогиба CE-51 Master 3x

Отзыв ПК «Рамбович»

Отзыв ЗАО "Петербургский Тракторный Завод" - Зам. Главного технолога

Отзыв ЗАО "Петербургский Тракторный Завод" - оператора трубогибочного станка

Отзыв ЗАО "Петербургский Тракторный Завод" - руководителя отдела технического контроля качества трубогибочного участка

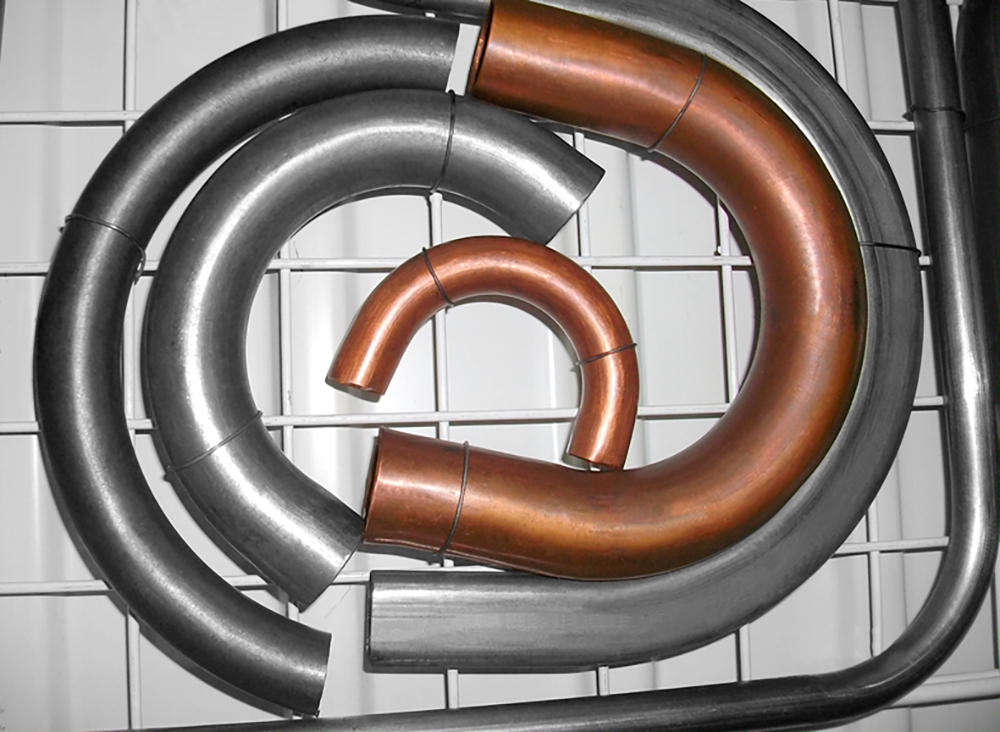

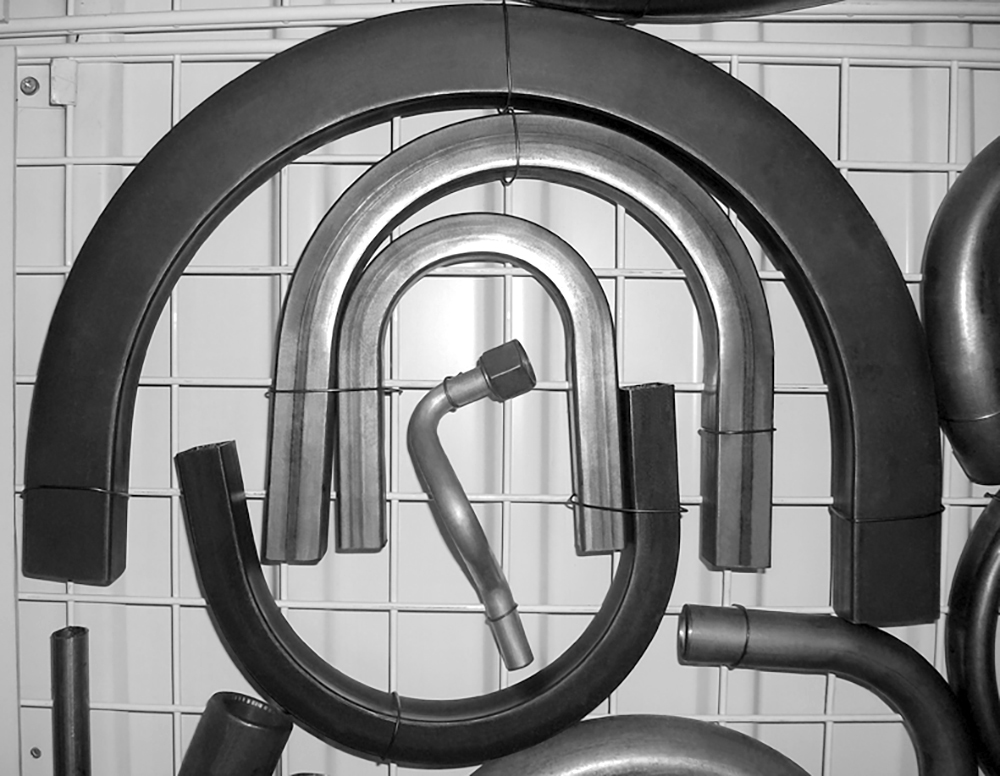

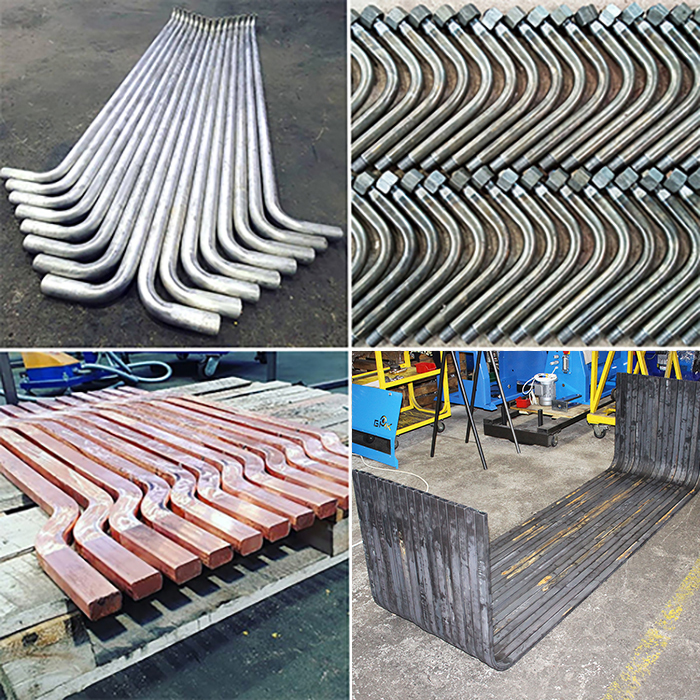

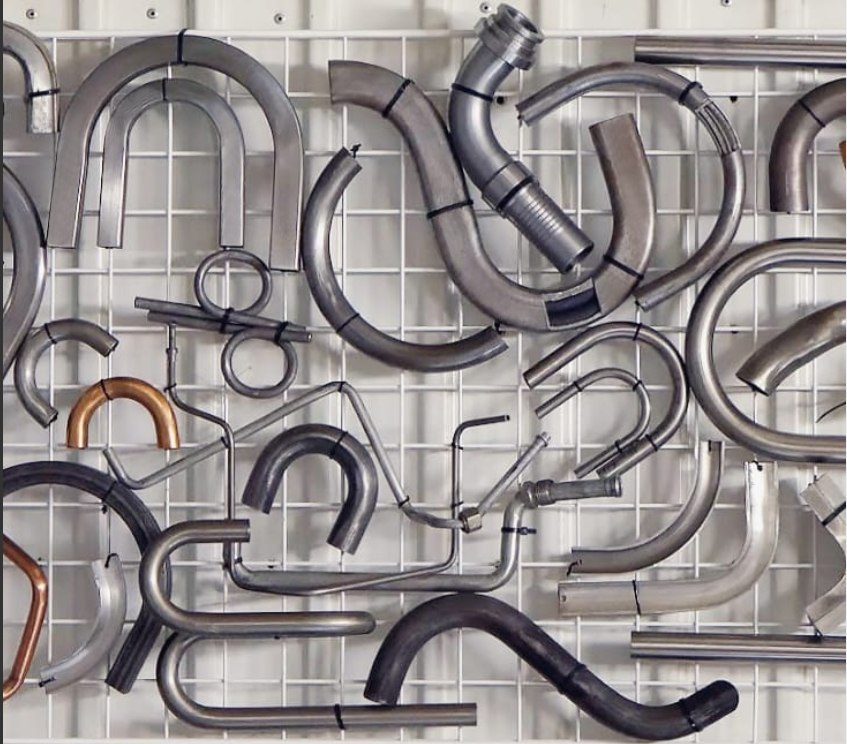

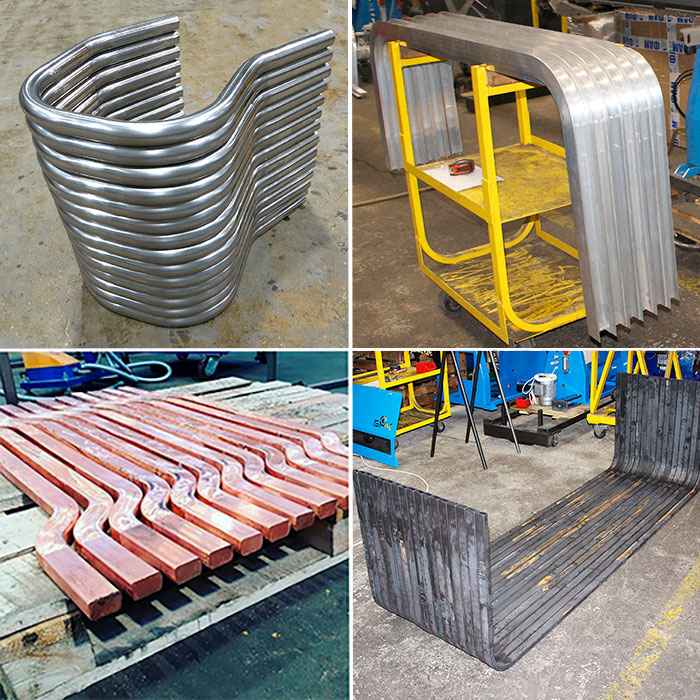

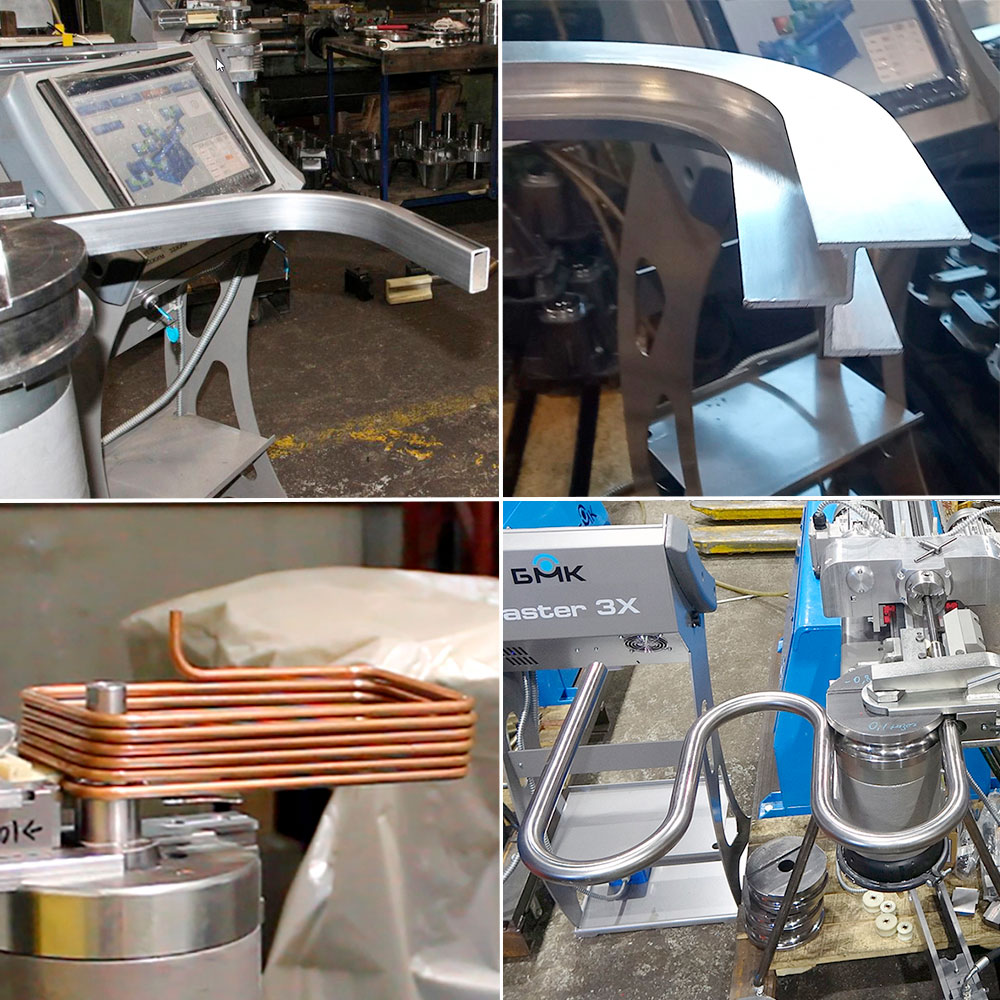

Фото труб и профилей, согнутых на автоматическом трубогибе CE-51 Master 3x



Сферы применение автоматического трубогиба CE-51 Master 3x

  • Авиа и ракетостроение
  • Автомобилестроение
  • Двигателестроение
  • Тракторостроение
  • Судостроение
  • Производство специальной, сельскохозяйственной, лесозаготовительной, горнодобывающей, строительной и другой техники
  • Производство мебели садовой, офисной мебели, гибка каркасов стульев, кроватей
  • Оборудование детских площадок
  • Строительство
  • Системы водо-газо-электроснабжения.
  • Гибка дверных ручек, отводов, медных и титановых труб
  • Гибка профильной трубы, кенгурятников, глушителей
  • Гибка полотенцесушителей
