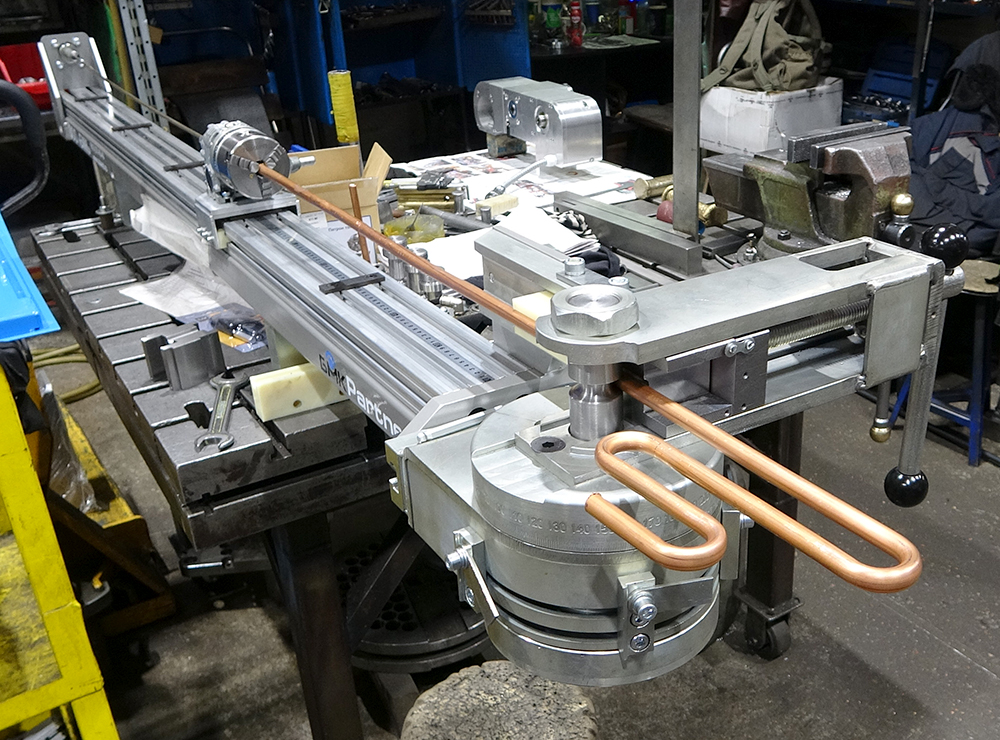

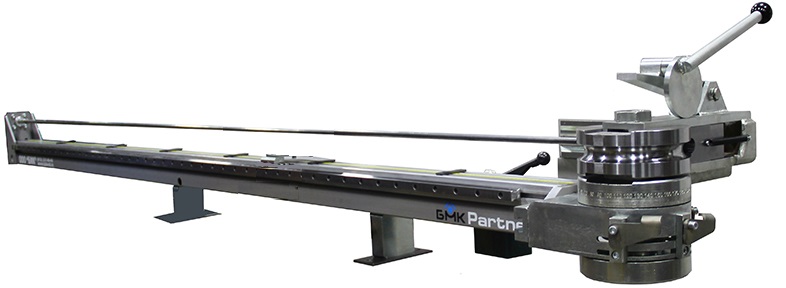

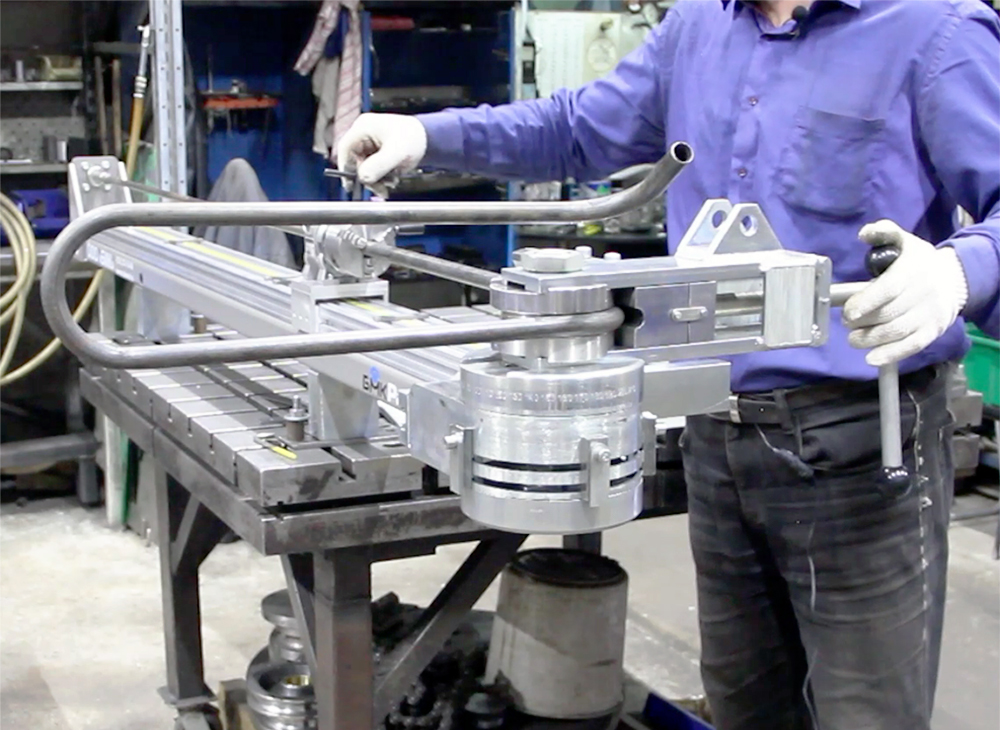

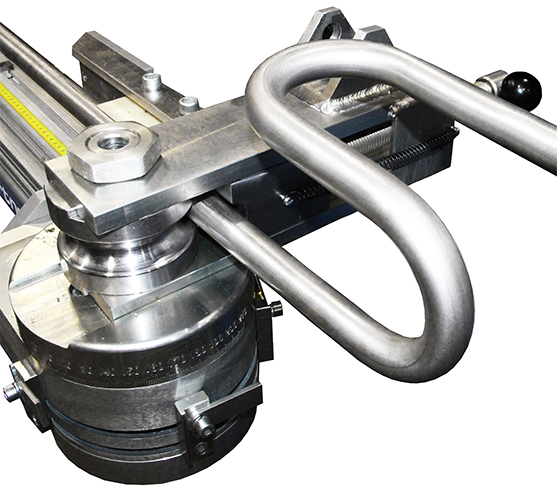

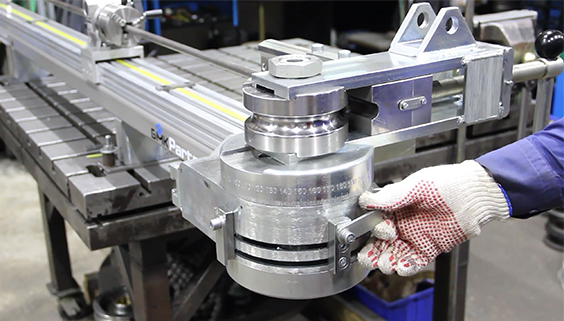

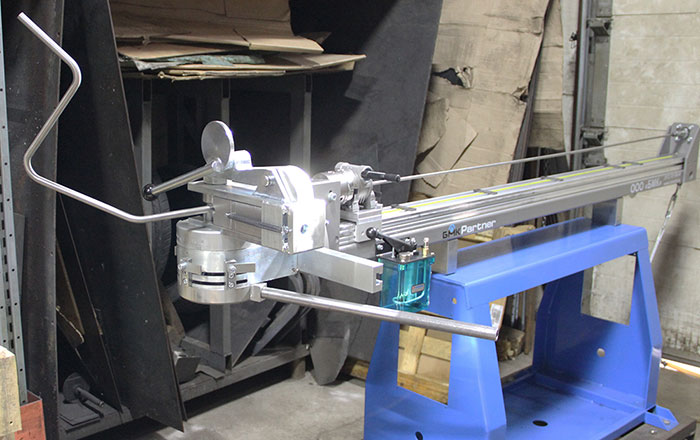

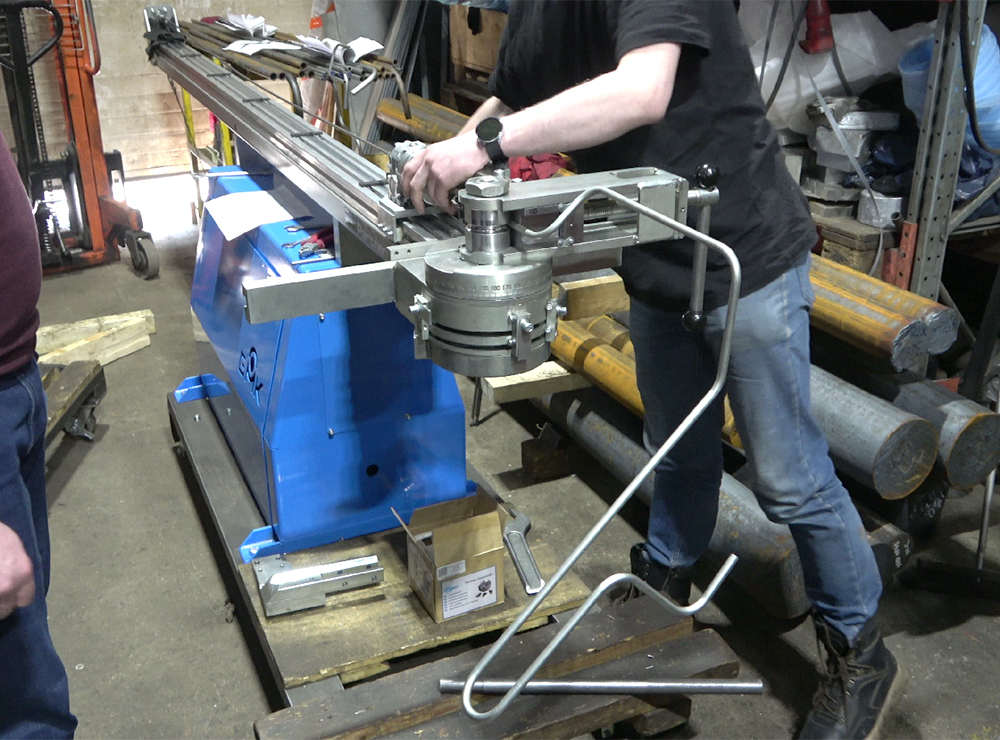

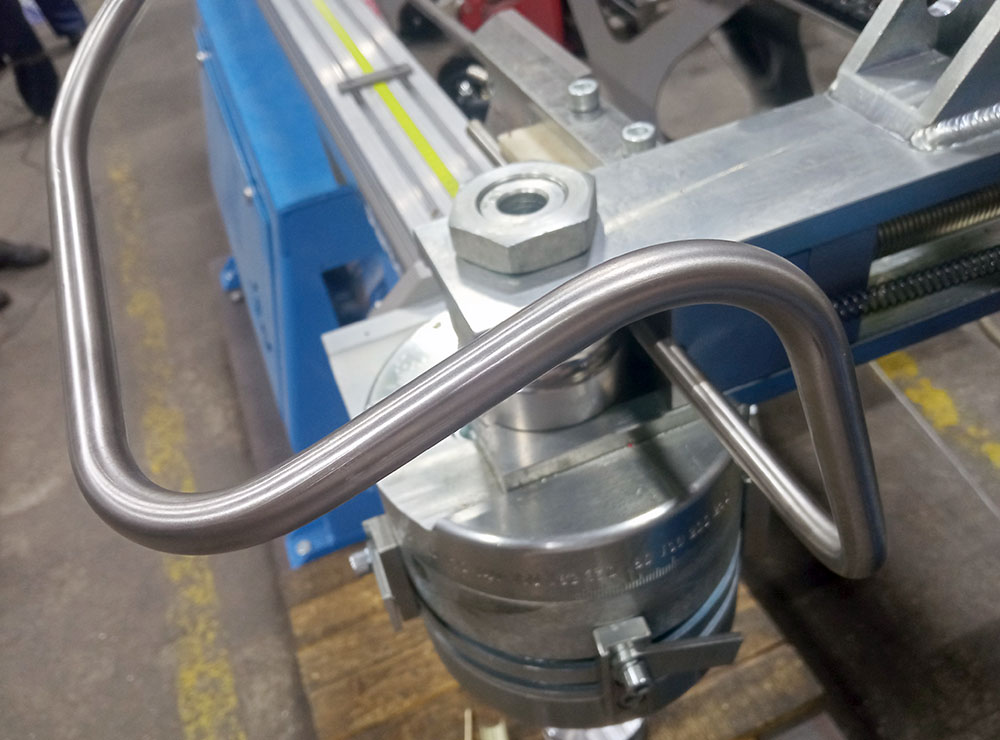

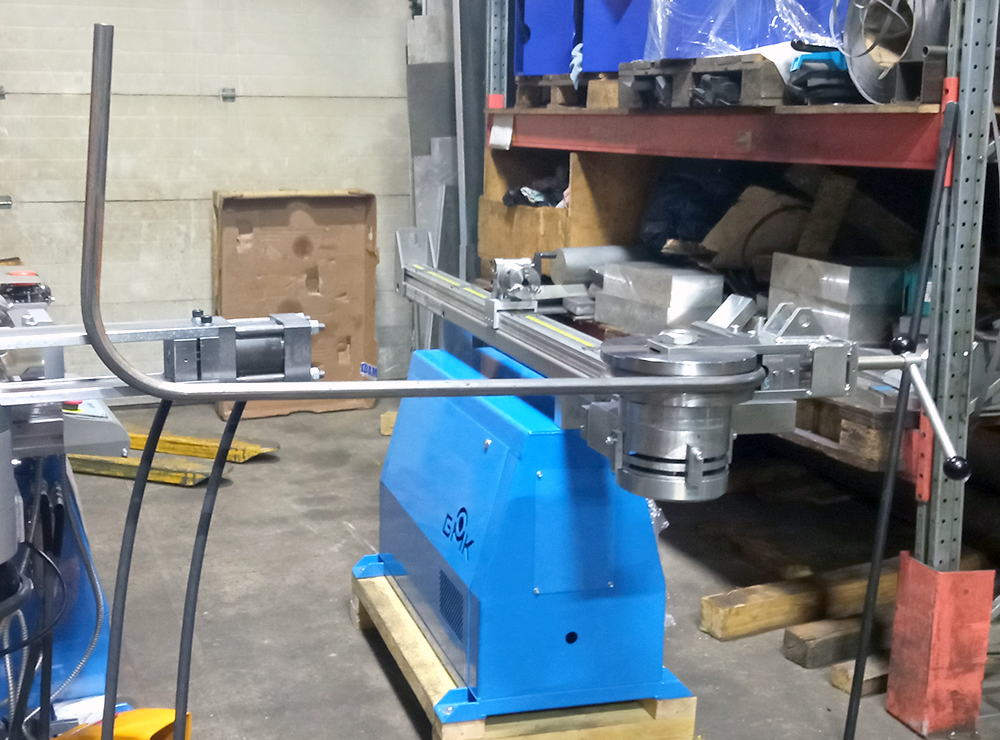

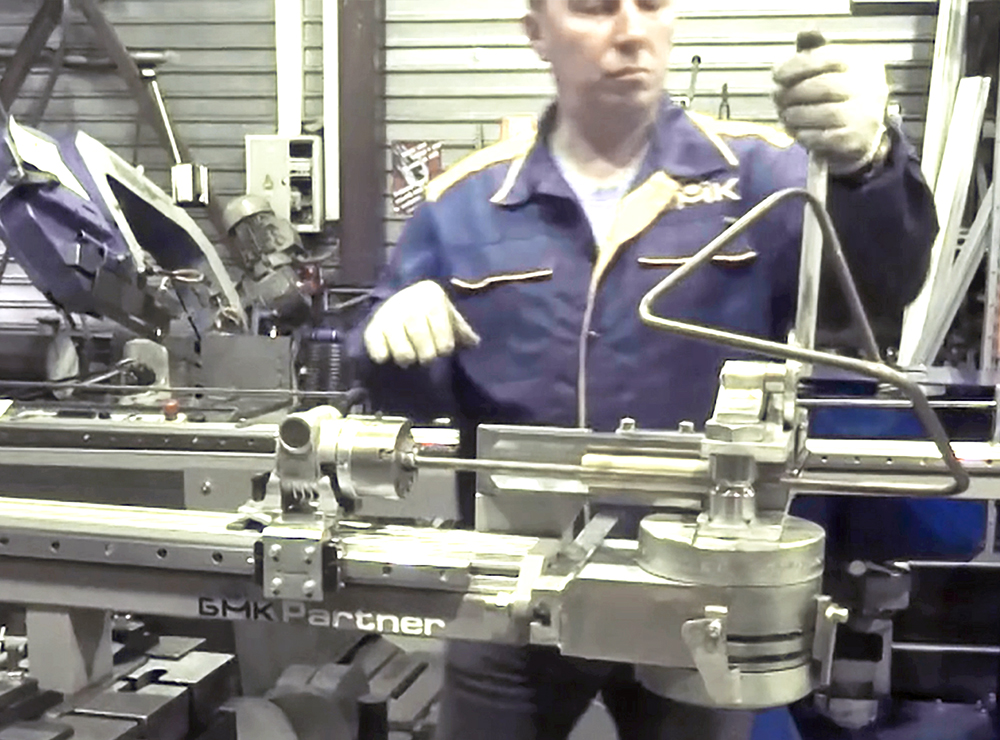

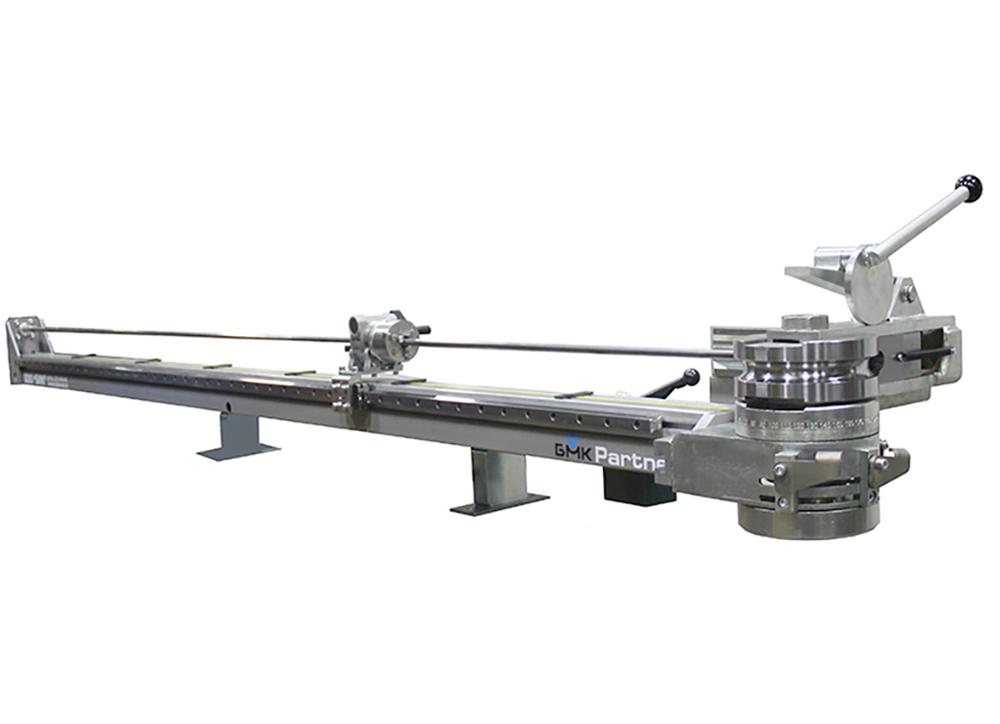

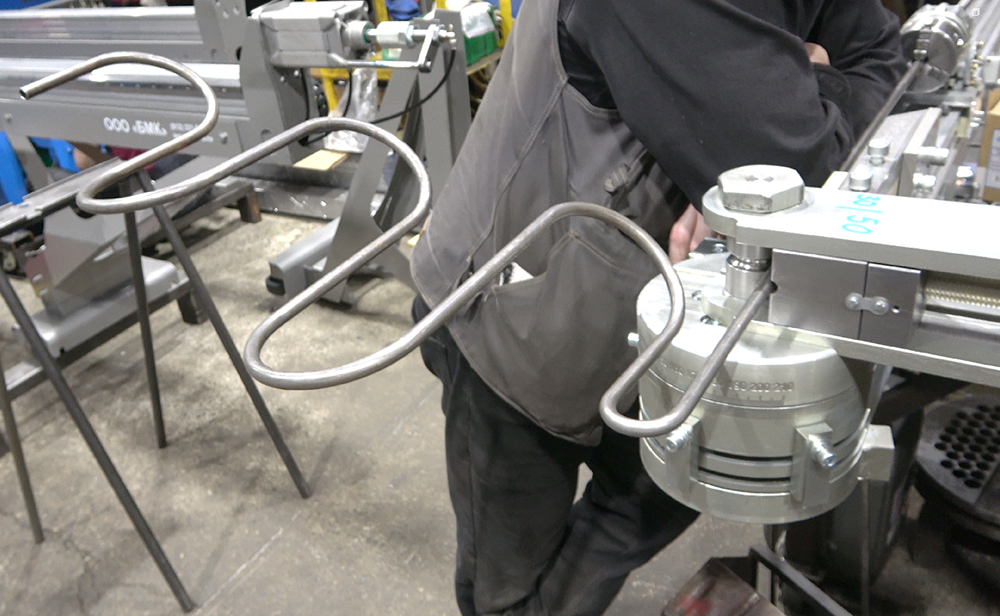

Ручной 3-х координатный трубогиб CM-30/3 PARTNER


Ручной 3-х координатный трубогиб CM-30/3 PARTNER

Предназначен для пространственной дорновой и бездорновой гибки:

- Круглых труб и прутков

- Профильных труб

- Профильного проката

- Сложных профилей

из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

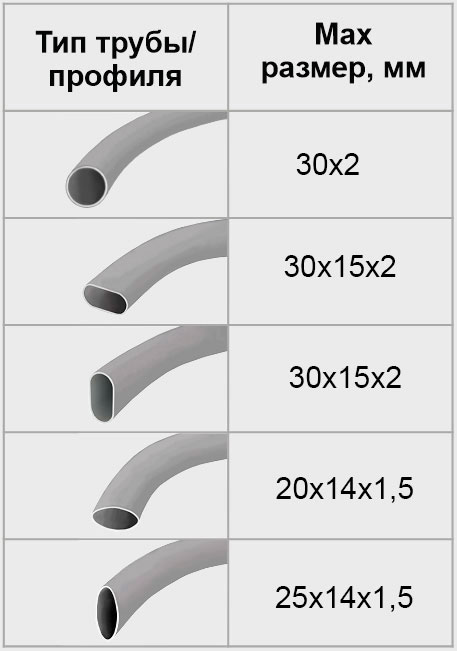

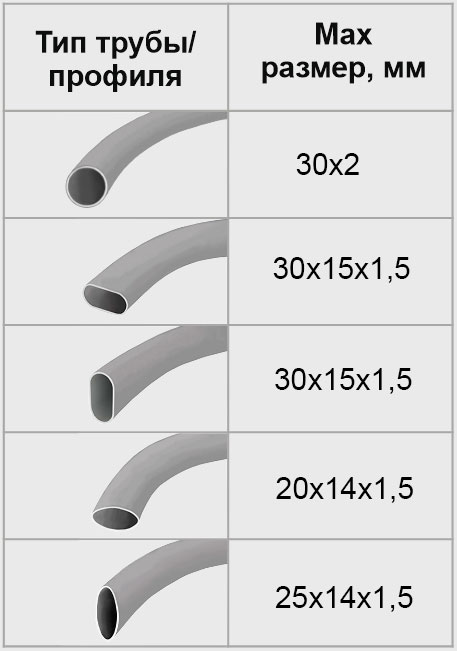

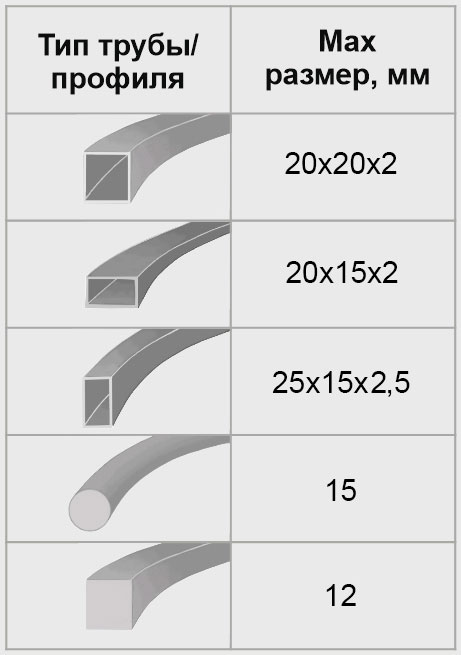

Диаметры изгибаемых труб: от 3 до 30 мм

Радиусы гибов: от 5 до 450 мм

Узнать цену

Возможности ручного трубогиба CM-30/3 PARTNER по гибке труб и профилей

Станок позволяет изготавливать:

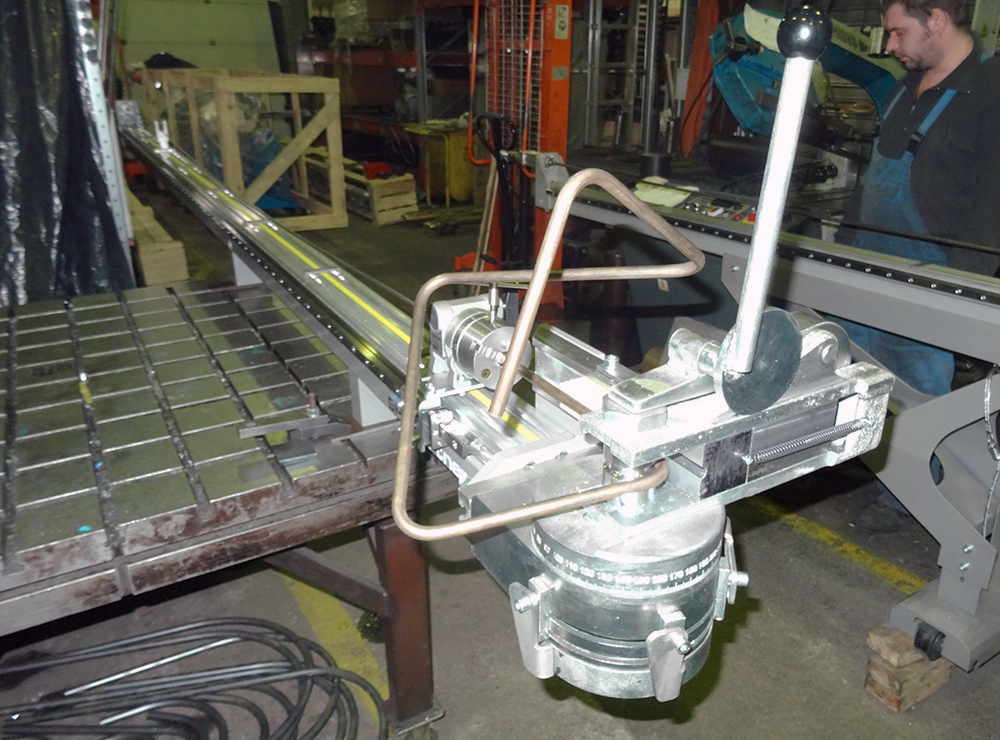

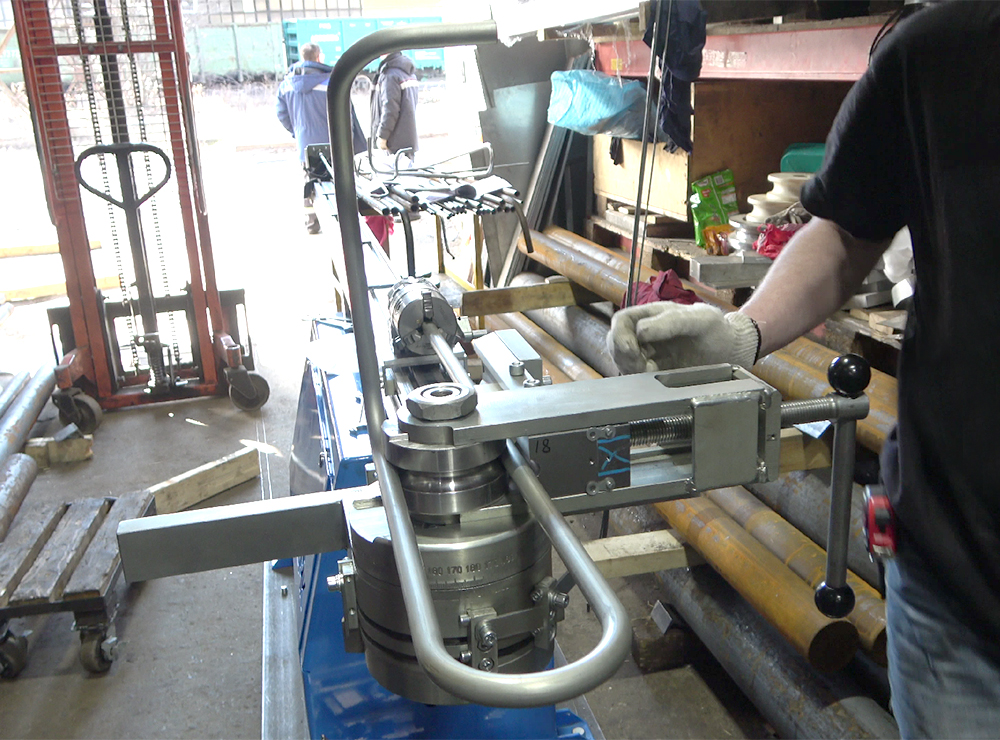

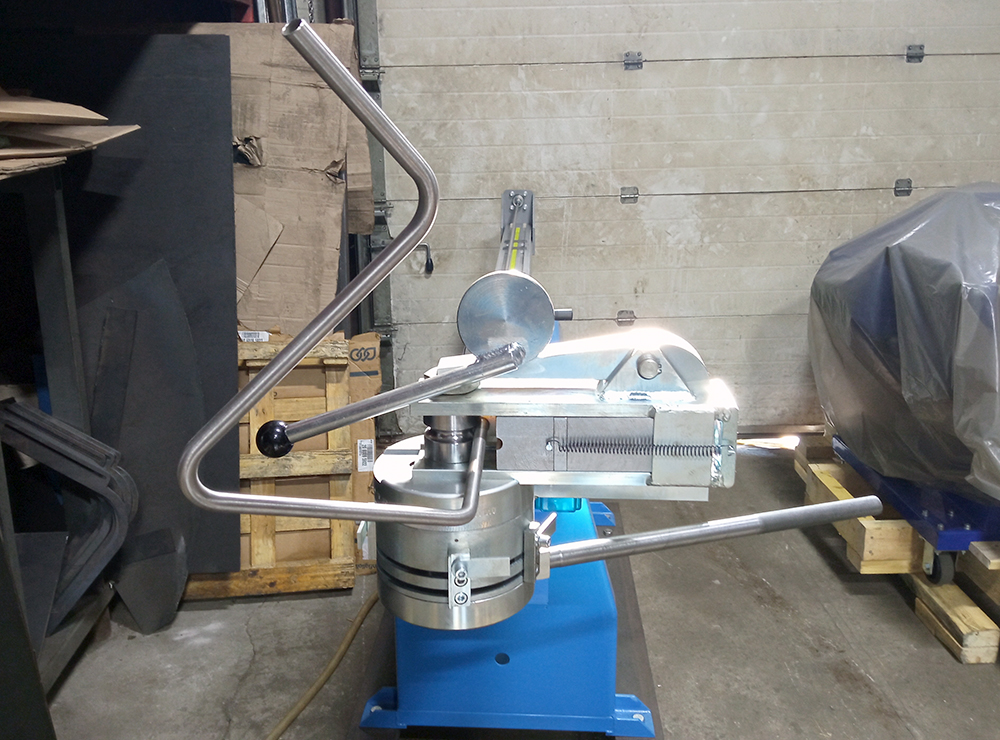

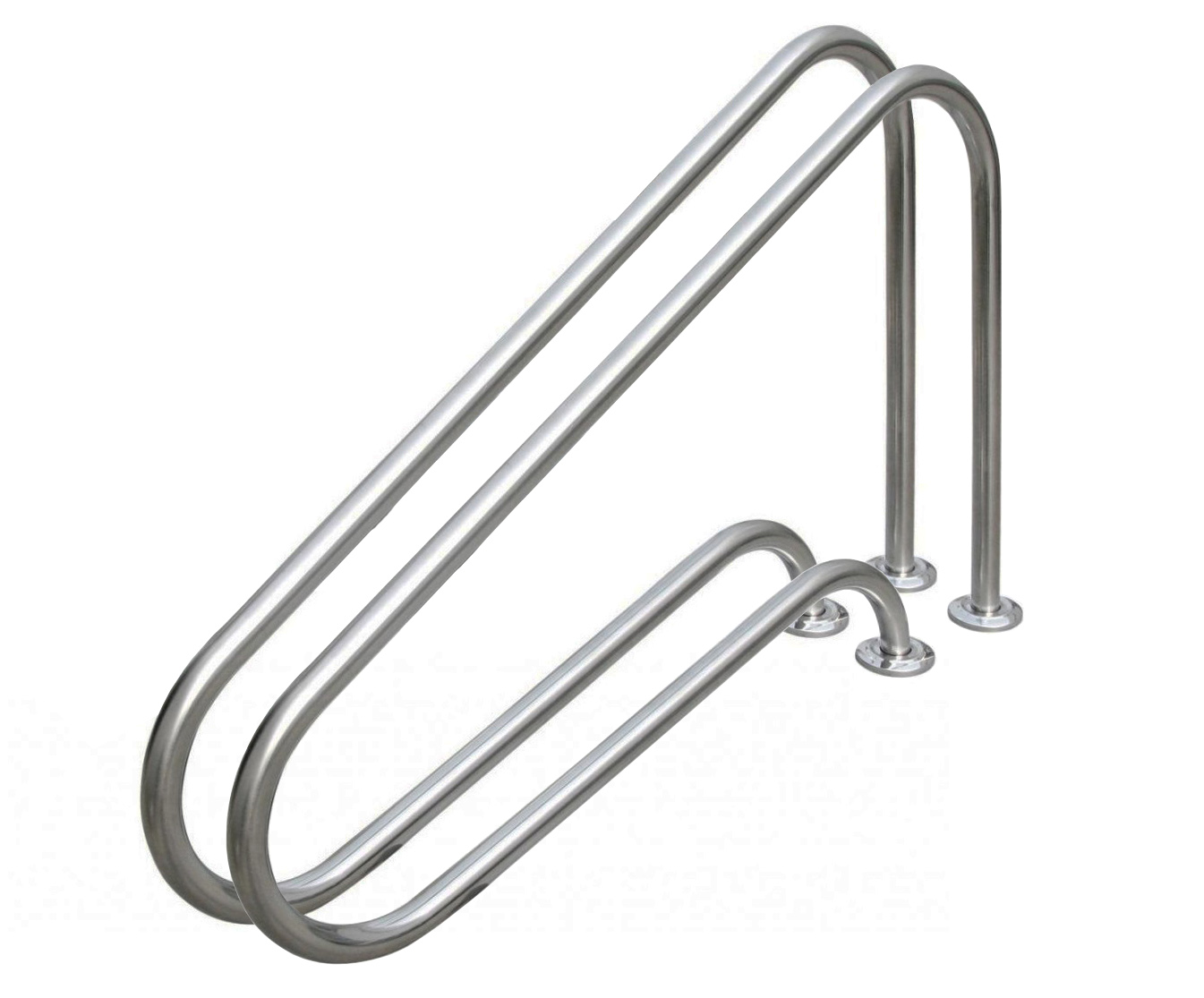

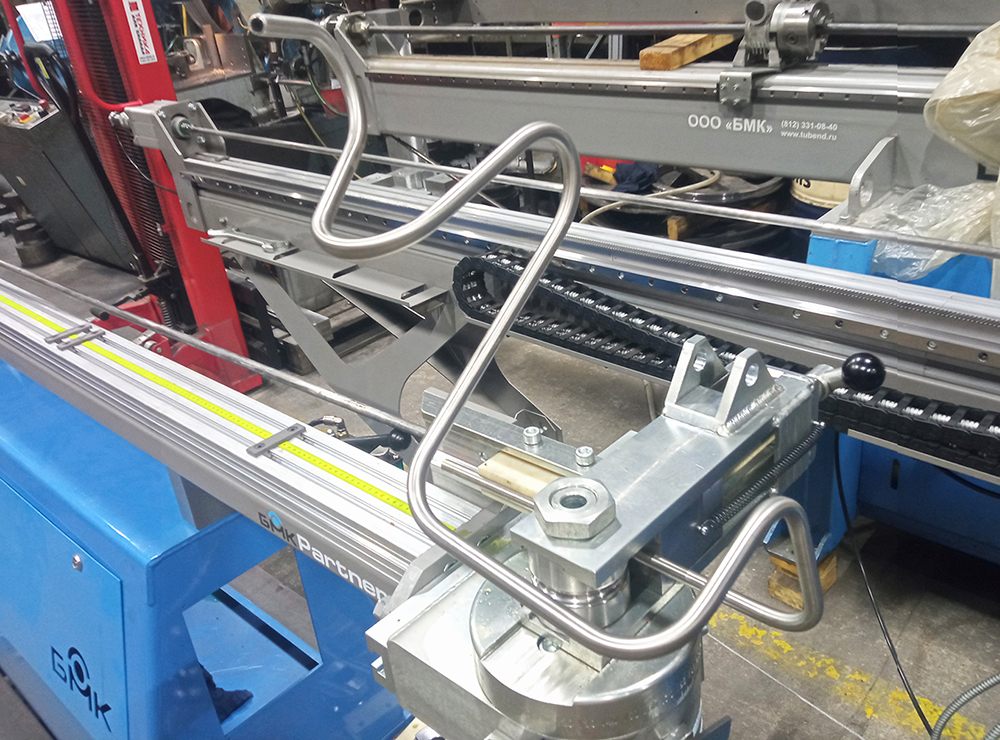

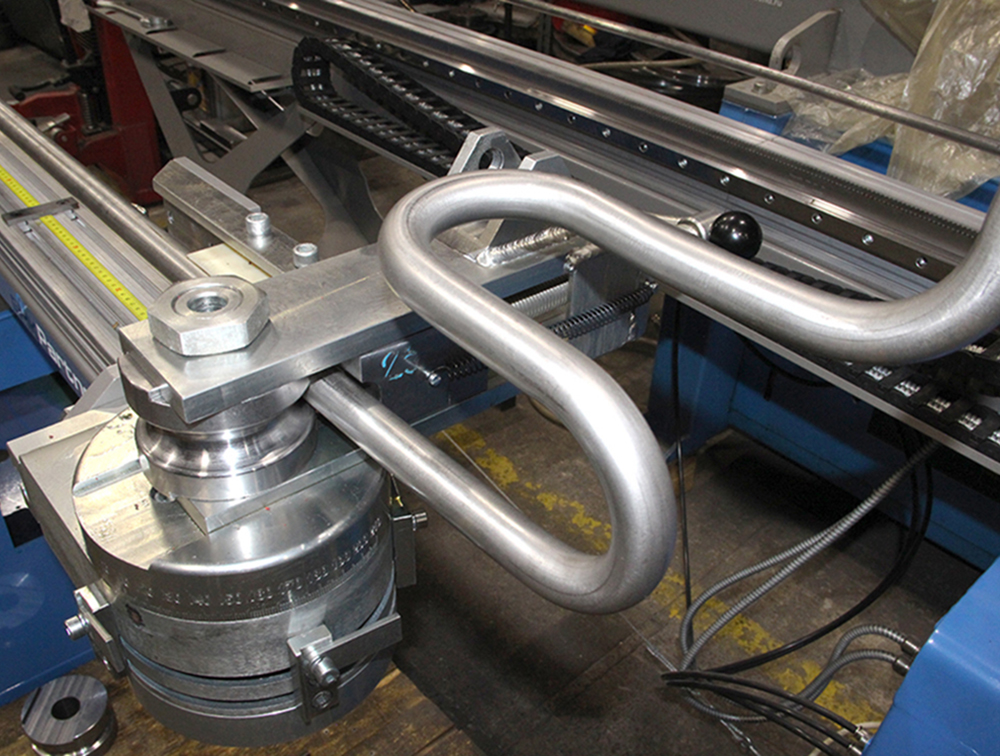

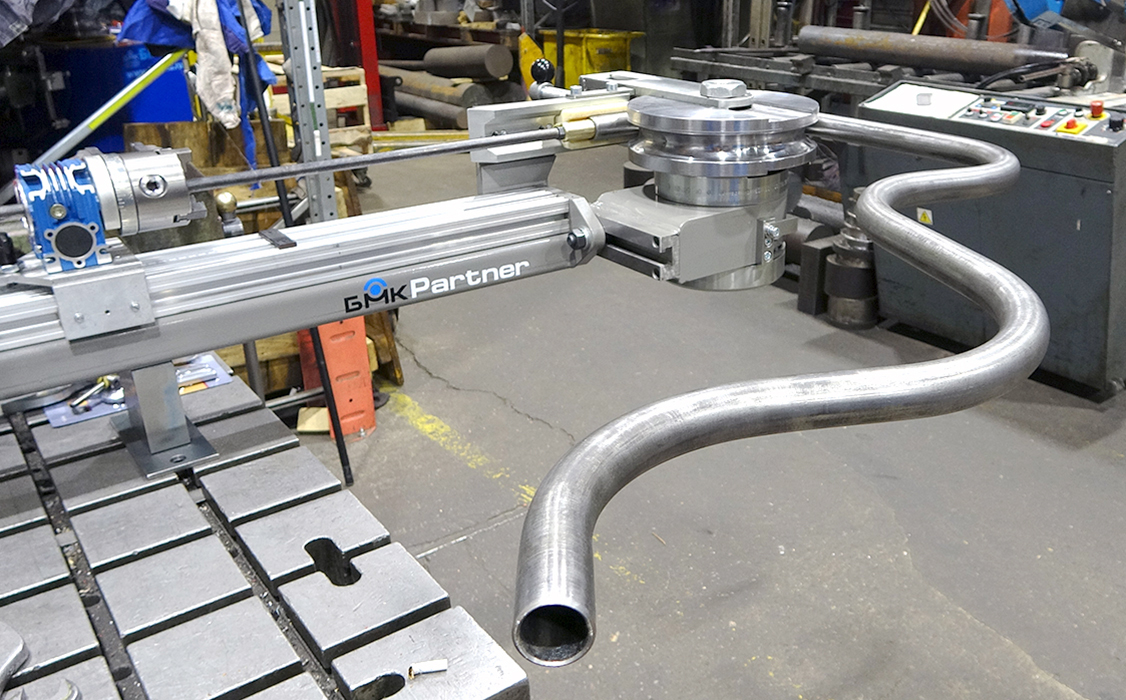

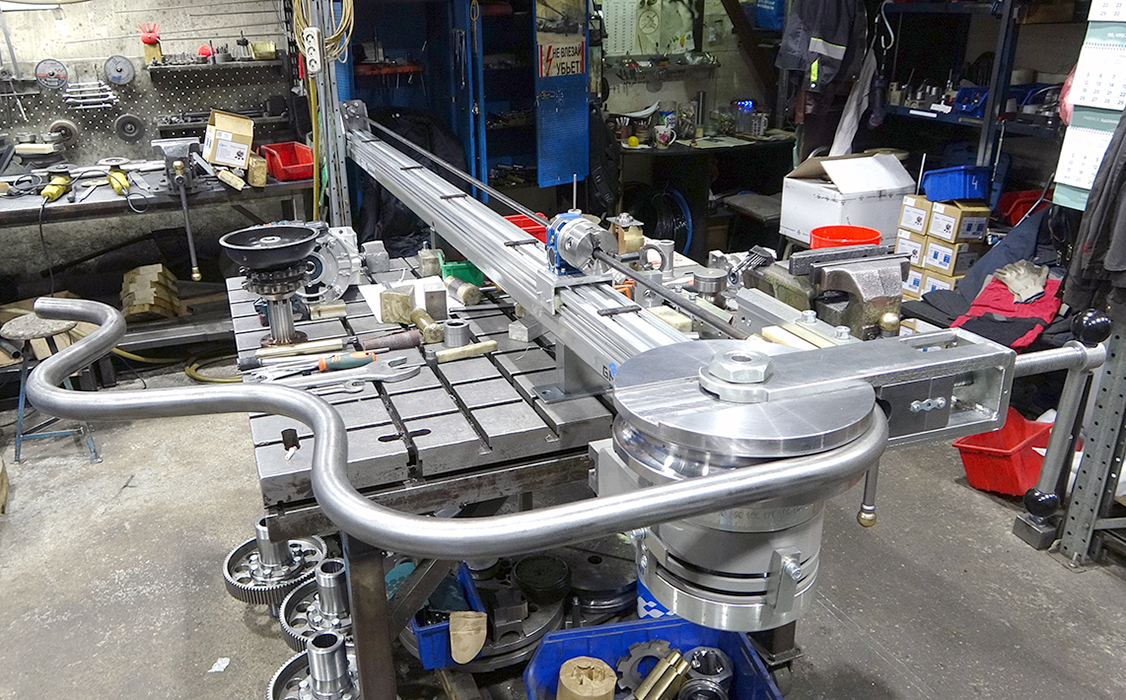

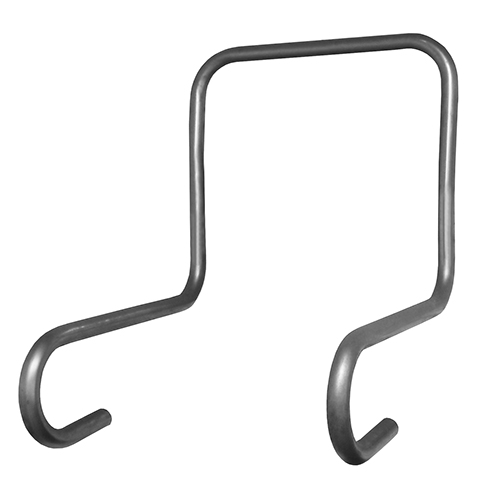

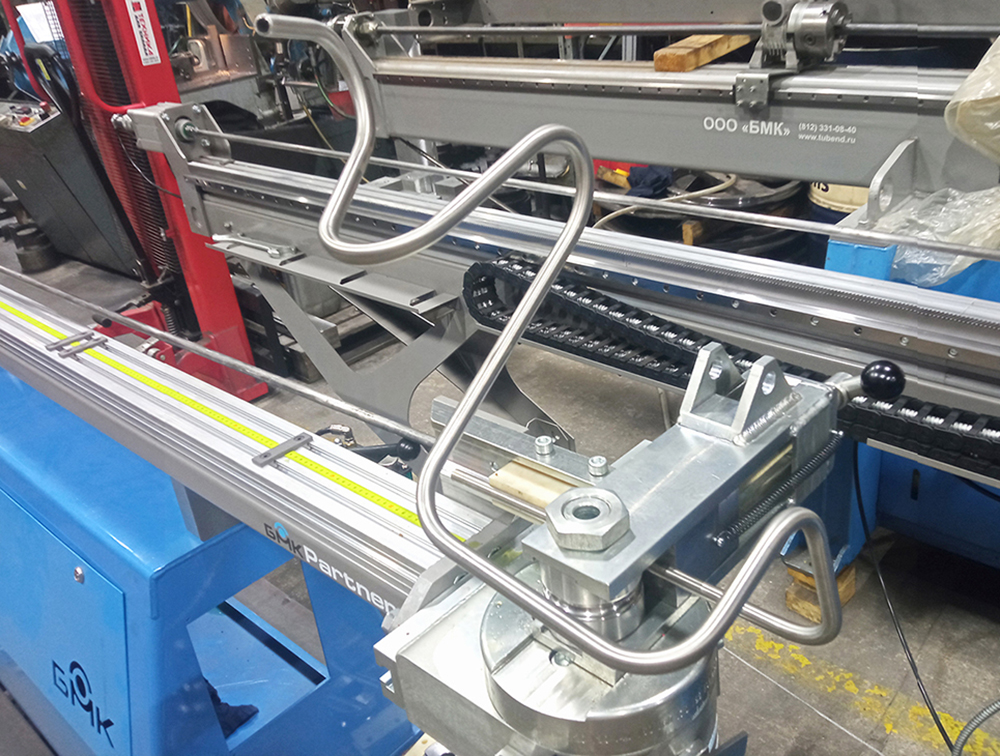

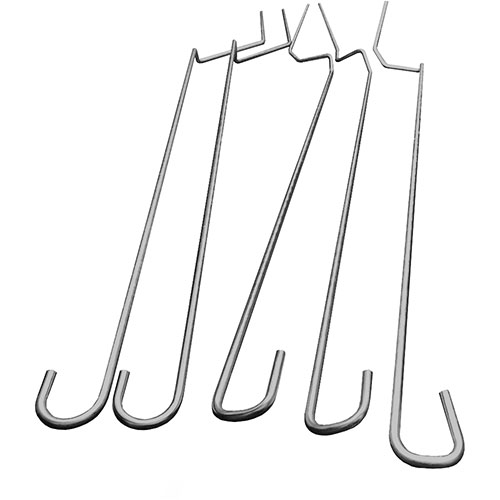

Сложные пространственные детали

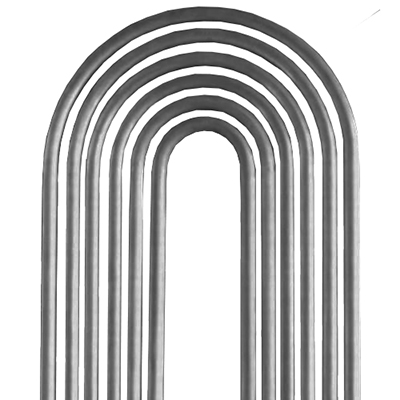

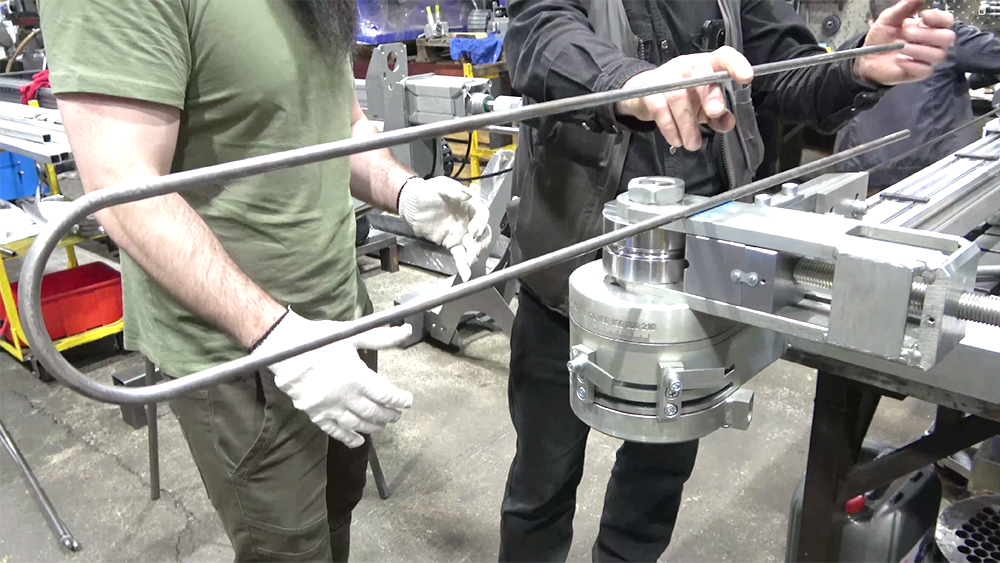

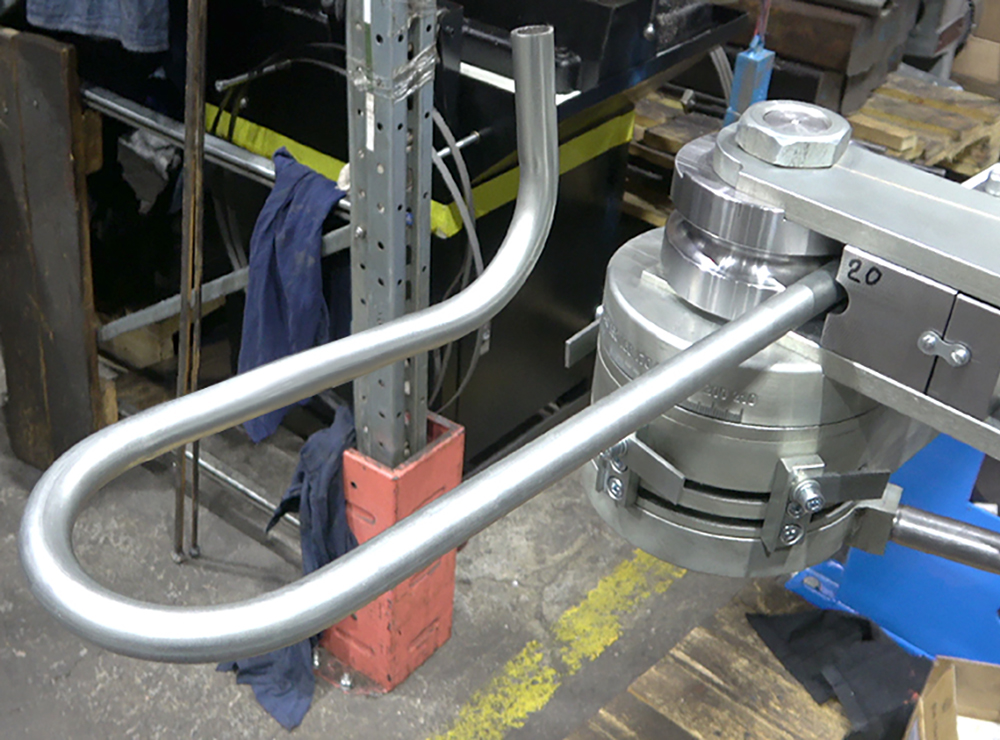

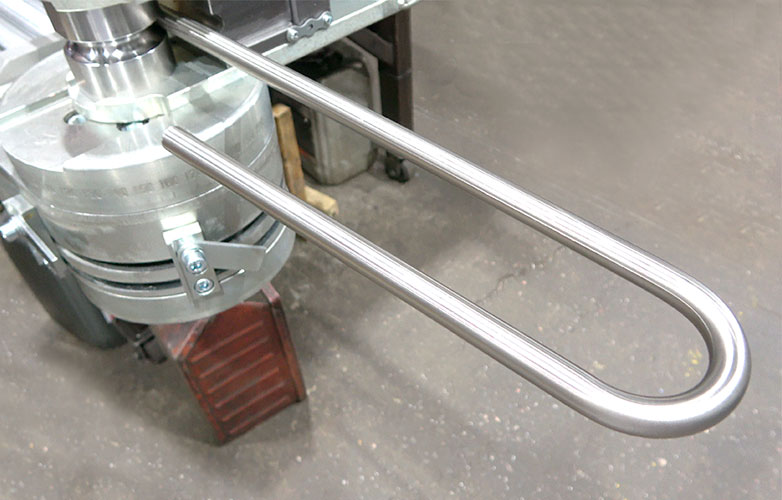

U образные трубы для холодильных и бойлерных систем

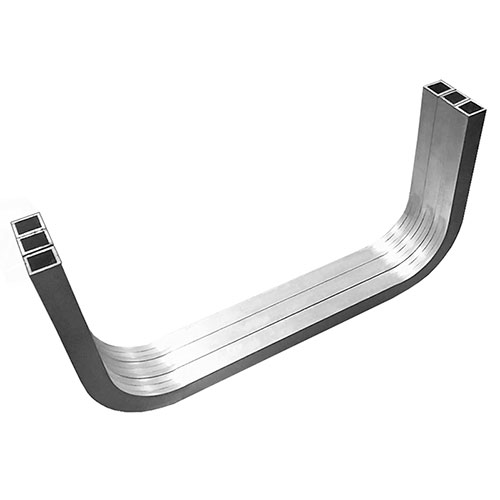

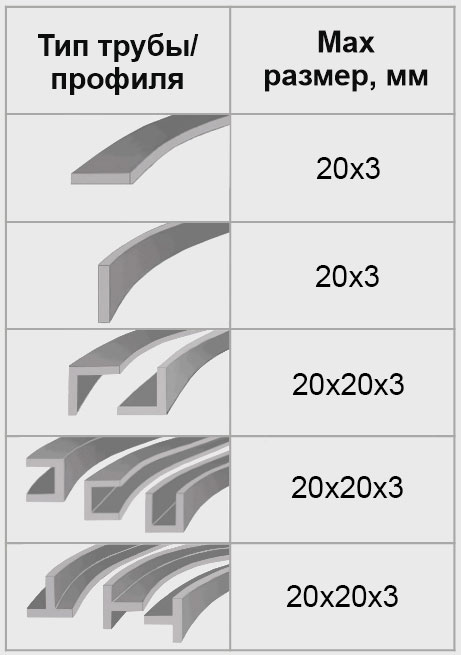

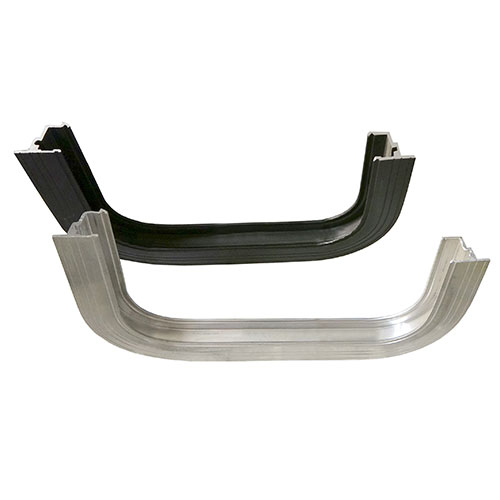

Детали из профилей сложного сечения


Детали с гибкой трубы в трубе

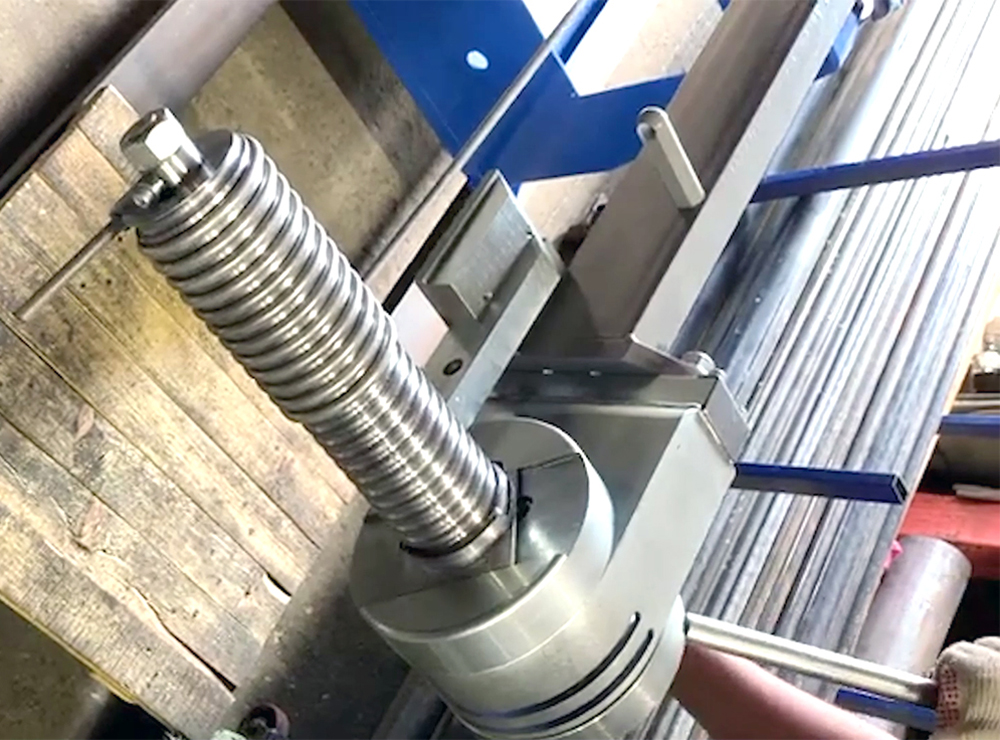

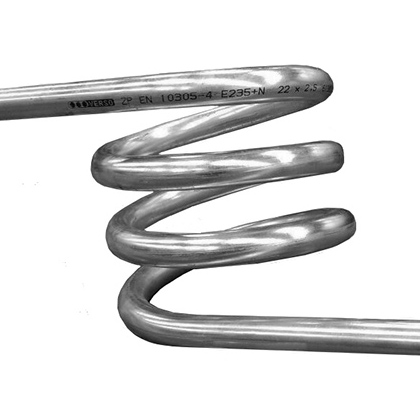

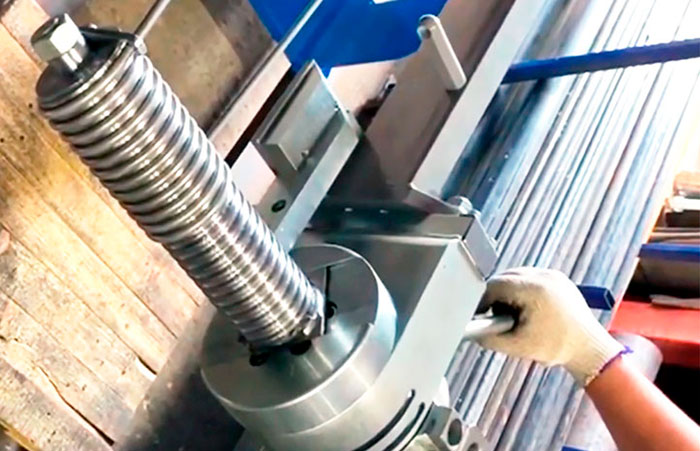

Спирали (круглые, квадратные, прямоугольные, архимедовы)

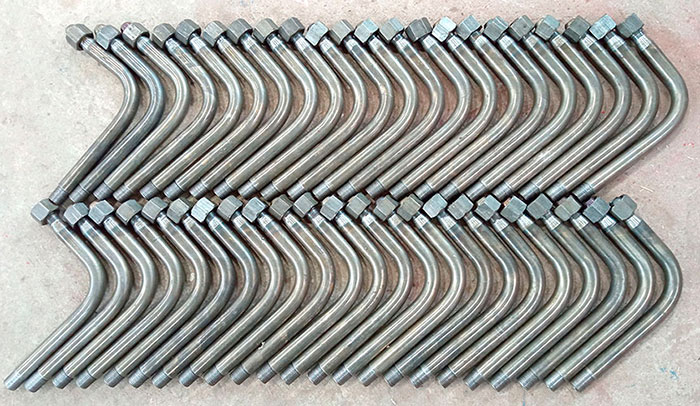

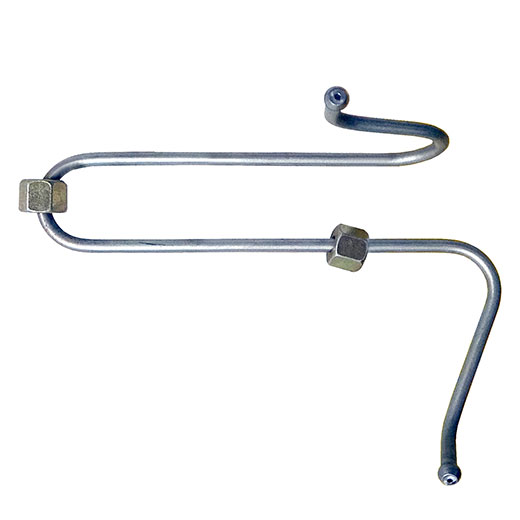

Трубопроводы с соединительными гайками


Детали с нулевым выдвижением между гибами

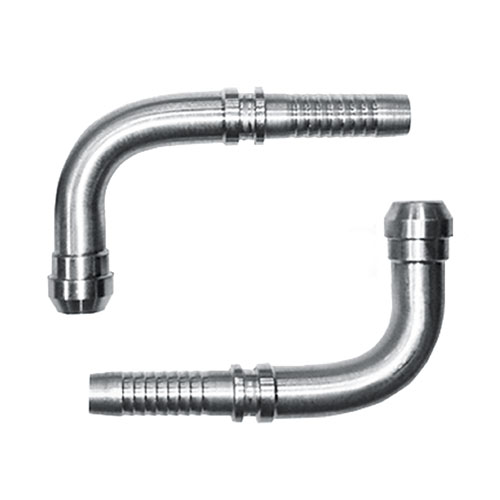

Фитинги

Преимущества ручного трубогиба CМ-30/3 PARTNER

Качество гиба

- Элипсность-овальность круглых труб в месте гиба не более 3-5%

- Гибка квадратных и прямоугольных труб без гофр, волн и заломов

- Гибка алюминиевых профилей без гофр, волн и деформации


Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002


Много возможностей

Станок эффективен как для изготовления штучных сложных пространственных деталей так и для серийной гибки простых деталей с высокой производительностью и точностью.


Отсутствие «мертвых зон»

Не требует фундамента, может крепиться к любому тяжелому или заанкеренному верстаку с выносом гибочного модуля вперед до 200 мм, что позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем

Программирование трубогиба

Углы гибов

Задаются упорами на гибочном модуле.


Точки начала гибов

Задаются упорами на штанге трубогибочного станка.

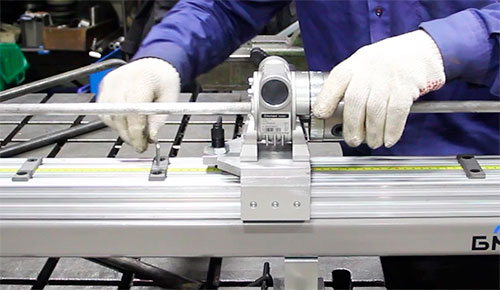

Поворот трубы в пространстве

Осуществляется путем вращения штурвала редуктора каретки и контролируется по градуировке лимба на каретке трубогиба.

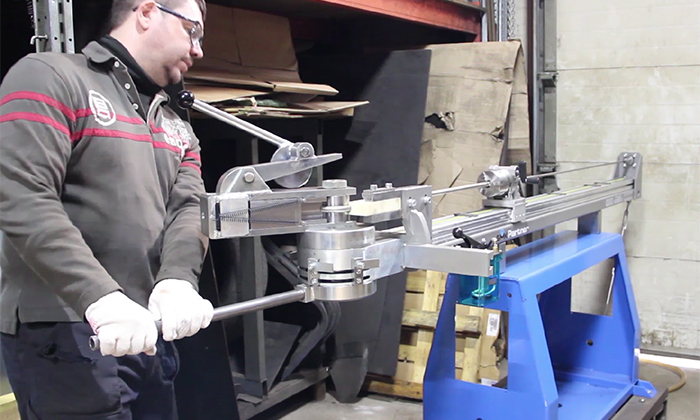

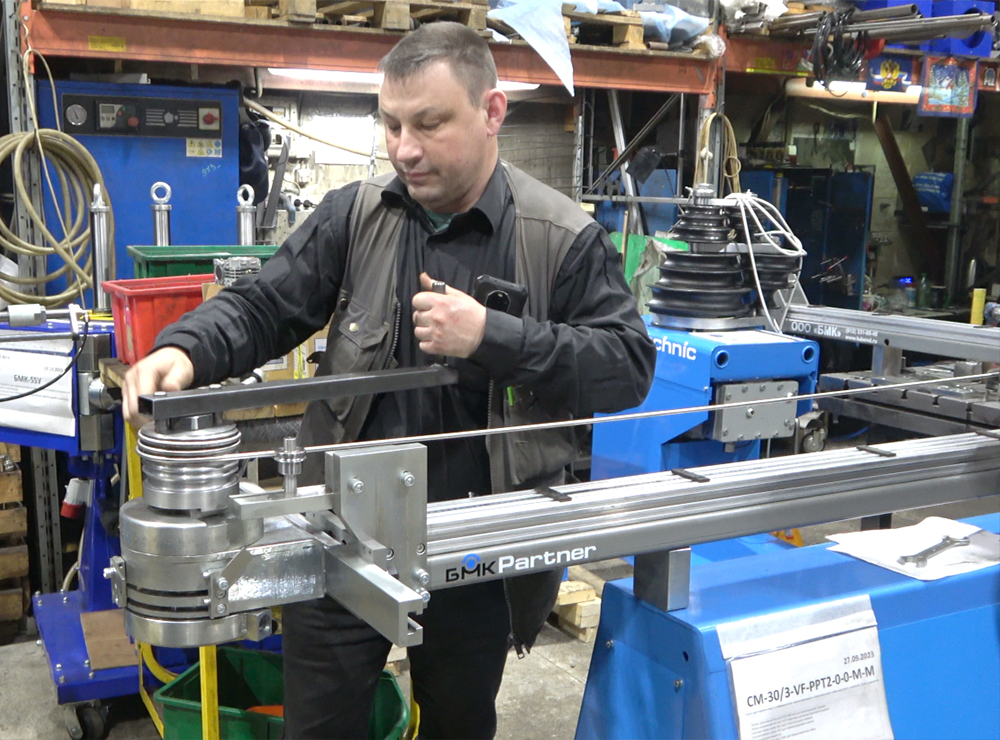

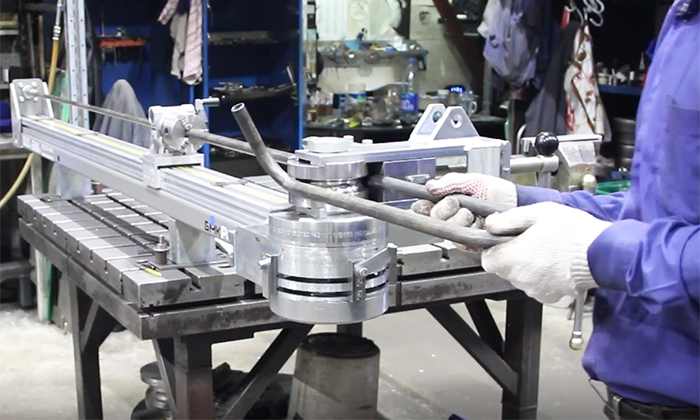

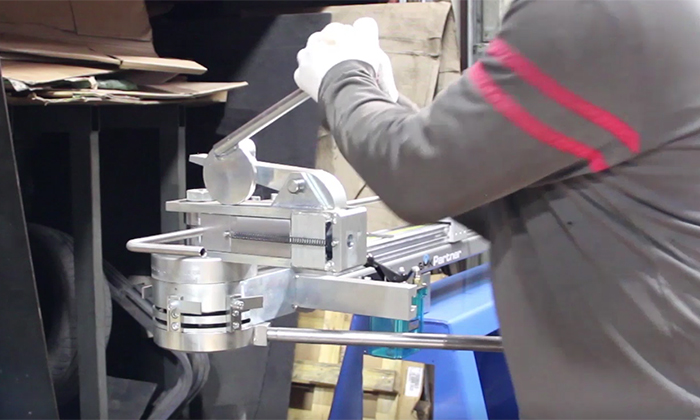

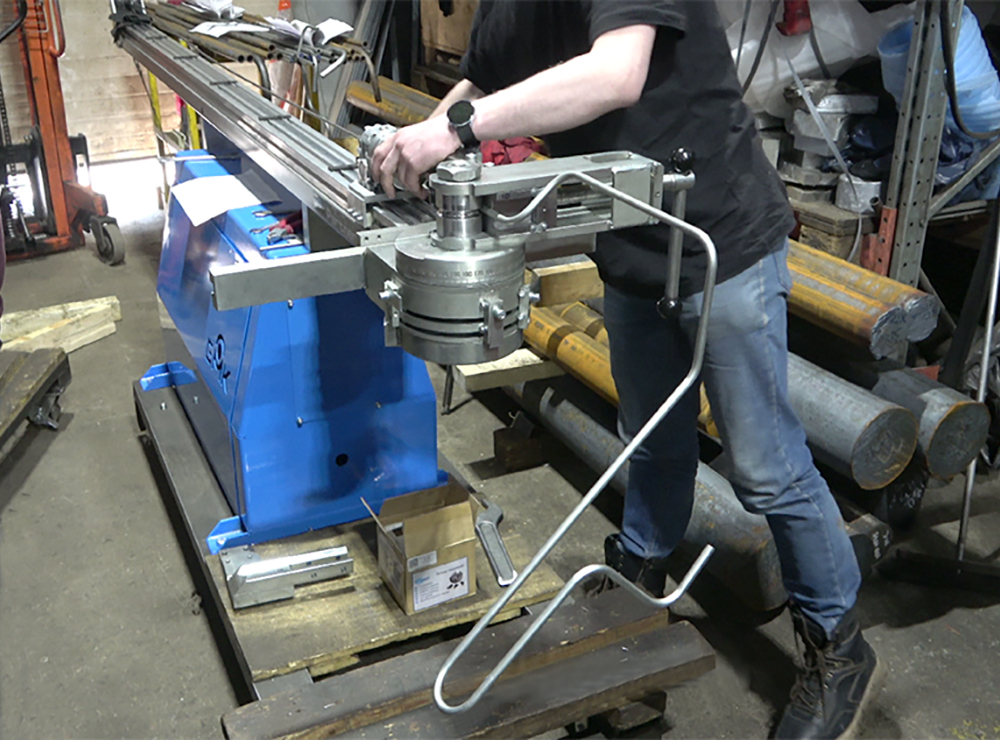

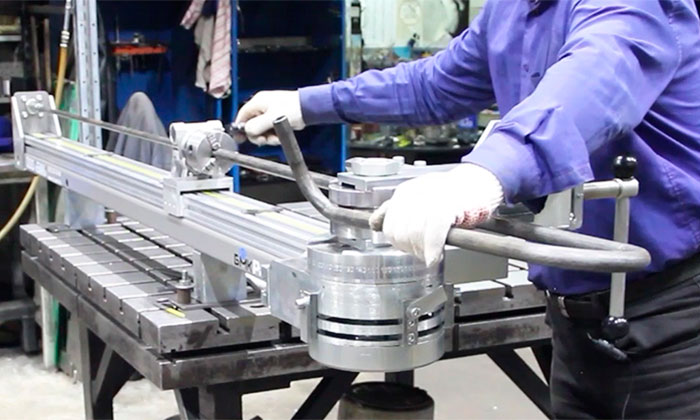

Работа оператора в процессе гибки

 Зажим трубы

 Гиб

Выдвижение трубы в точку начала очередного гиба

Поворот трубы в пространстве

Варианты оснастки к ручному трубогибу CМ-30/3 PARTNER

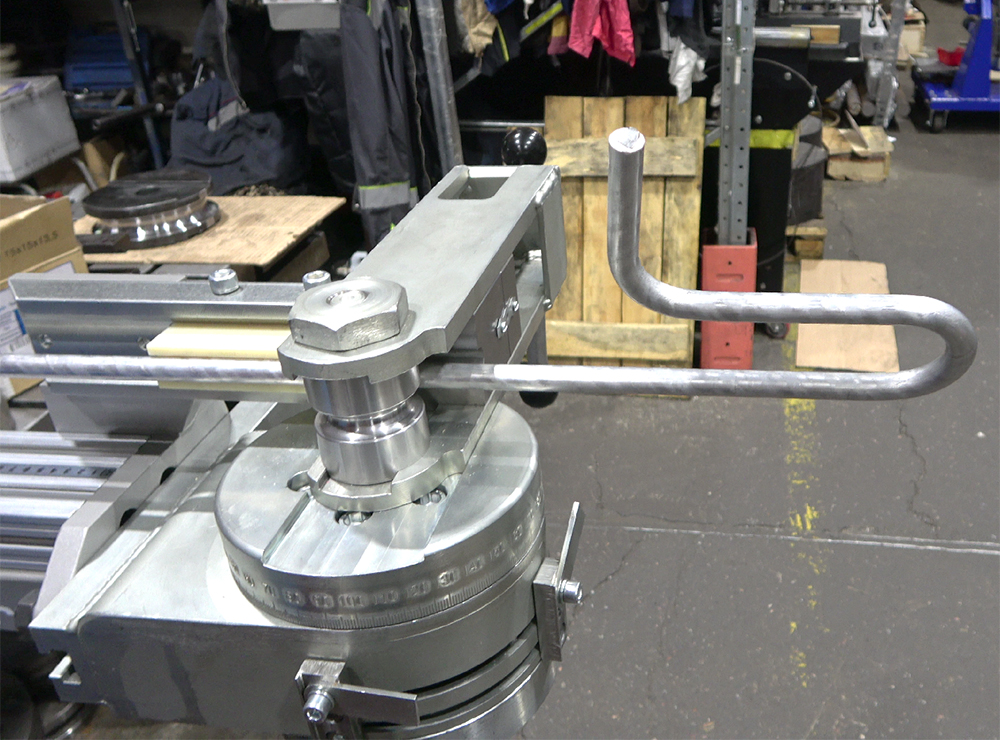

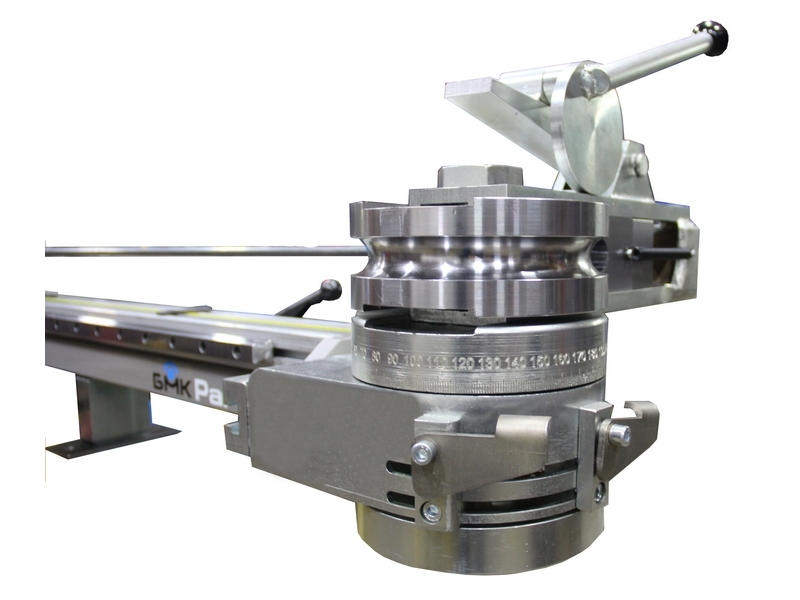

 Гибочный ролик

 Жесткий дорн

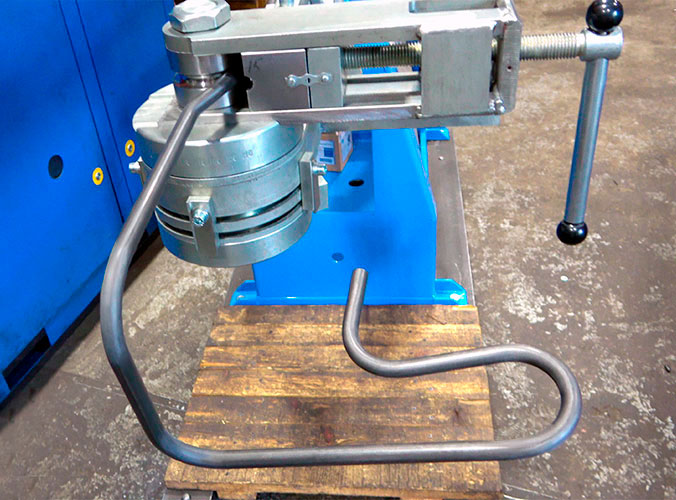

 Зажим

Вставка скользящего башмака

Оснастка взаимозаменяема с оснасткой всех дорновых трубогибов производства БМК

 Tехнические характеристики ручного трубогиба CМ-30/3 PARTNER

Углы гиба,град. 0 - 180 + пружинение
Углы поворота трубы в пространстве, град. 0 - 360
Выдвижение трубы между гибами: минимальное, мм / под заказ 50 / от 0,1D
Дискретность задания угла гиба, град. 1
Дискретность задания угла поворота трубы в пространстве, град. 2,5
Дискретность задания выдвижения трубы между гибами, мм 0,5

Программирование

Углы гиба Упорами на гибочном модуле
Количество упоров на гибочном модуле, шт 3
Выдвижение трубы между гибами Упорами на штанге станка
Количество упоров на штанге станка, шт До 5 в базовой комплектации / под заказ без ограничений
Углы поворота трубы в пространстве  По градуировке лимба каретки

Радиусы гибов

Фиксированные базовые, мм 27-170
Фиксированные под заказ, мм 5-27, 170-450

Габариты

Длина, мм 2430-12430
Ширина, мм 500
Высота, мм 500
Вынос вперед гибочного модуля, мм Без ограничений
Высота гибочного модуля, мм 200
Масса, кг 90-220
Штанга, м 2-12

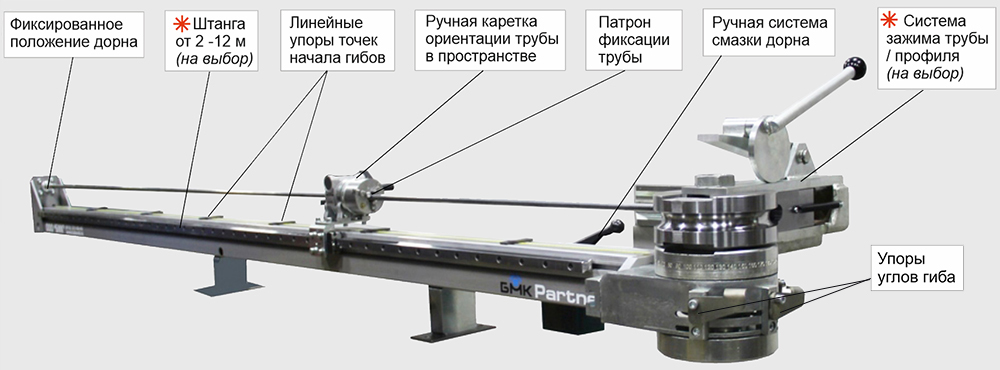

Варианты комплектации ручного трубогиба CМ-30/3 Partner

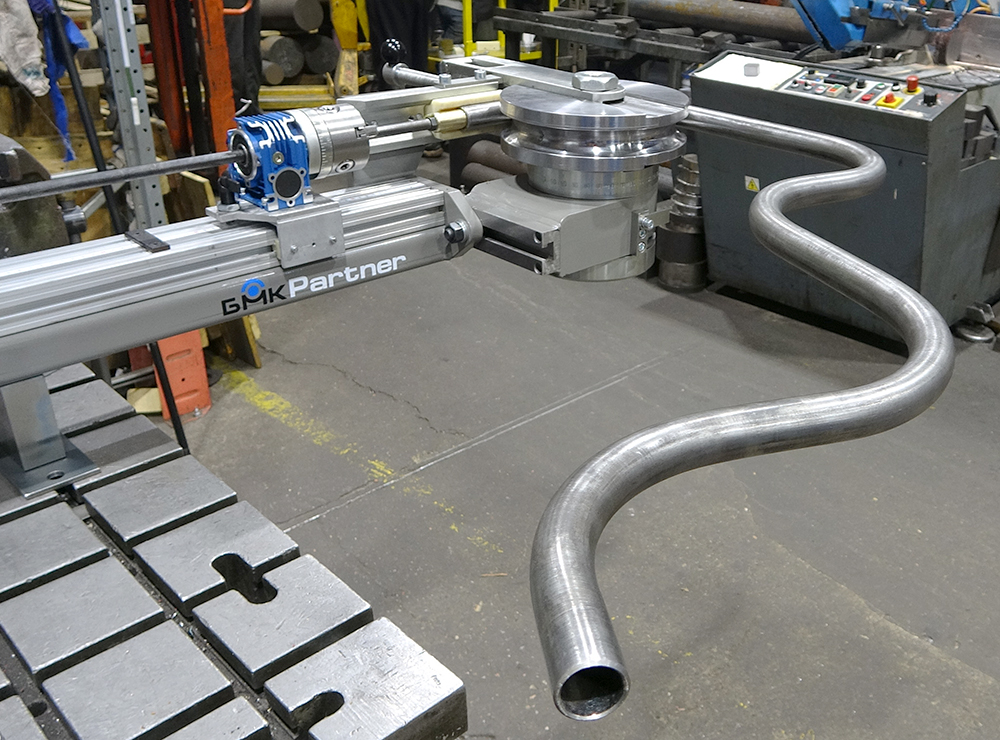

Варианты полуавтоматического трубогиба CE-30/3 Partner

Варианты ручных систем зажимов

Винтовая
Эксцентриковая
Винтовая открытая
Бугельная
Боковая - для гибки труб на радиусы гиба 5-27мм
Съемная - для гибки труб на радиусы гиба 170-450 мм
Открытого типа - для гибки деталей спирального типа



Фиксированное положение дорна

Дорн всегда находится в зоне гиба



Ручная смазка дорна

Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом

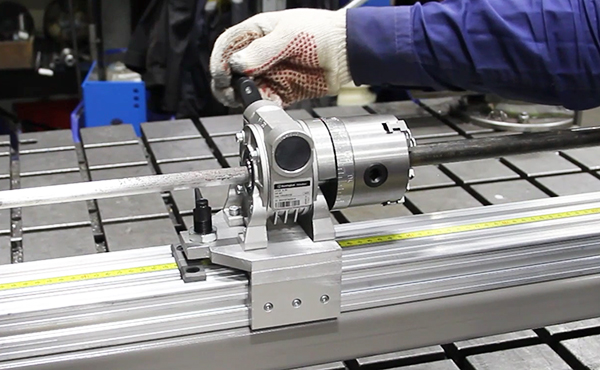

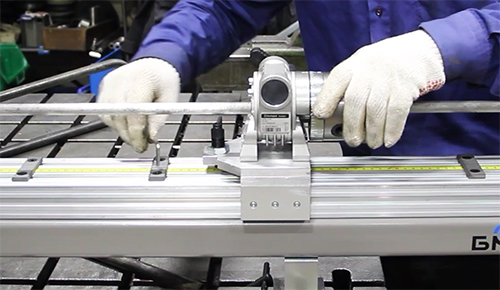

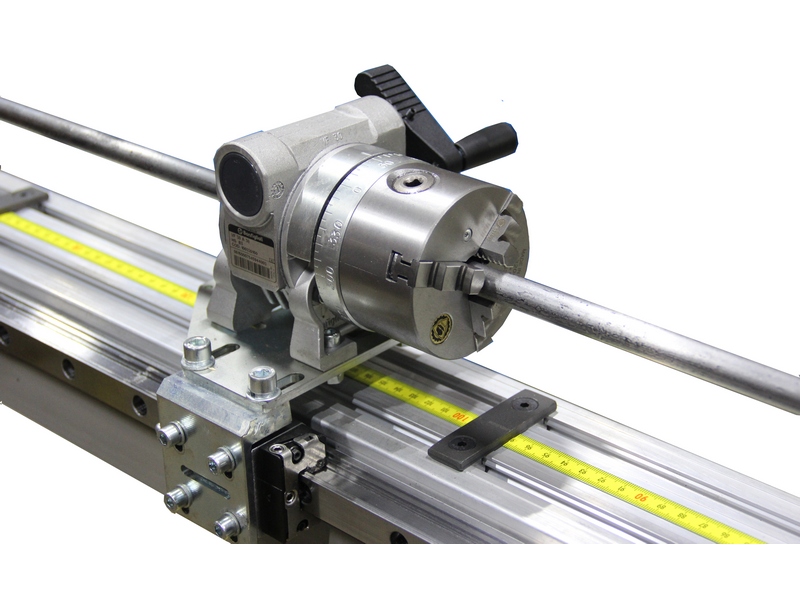

Ручная каретка ориентации трубы в пространстве

Труба, зафиксированная в патроне каретки, поворачивается в пространстве за счет вращения штурвальчика редуктора каретки, с контролем угла поворота по градуировке лимба на каретке трубогиба.



Штанга

Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.



Со станком поставляется:

Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).

Руководство по эксплуатации и гарантийный талон.

Копия сертификата соответствия.

Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции

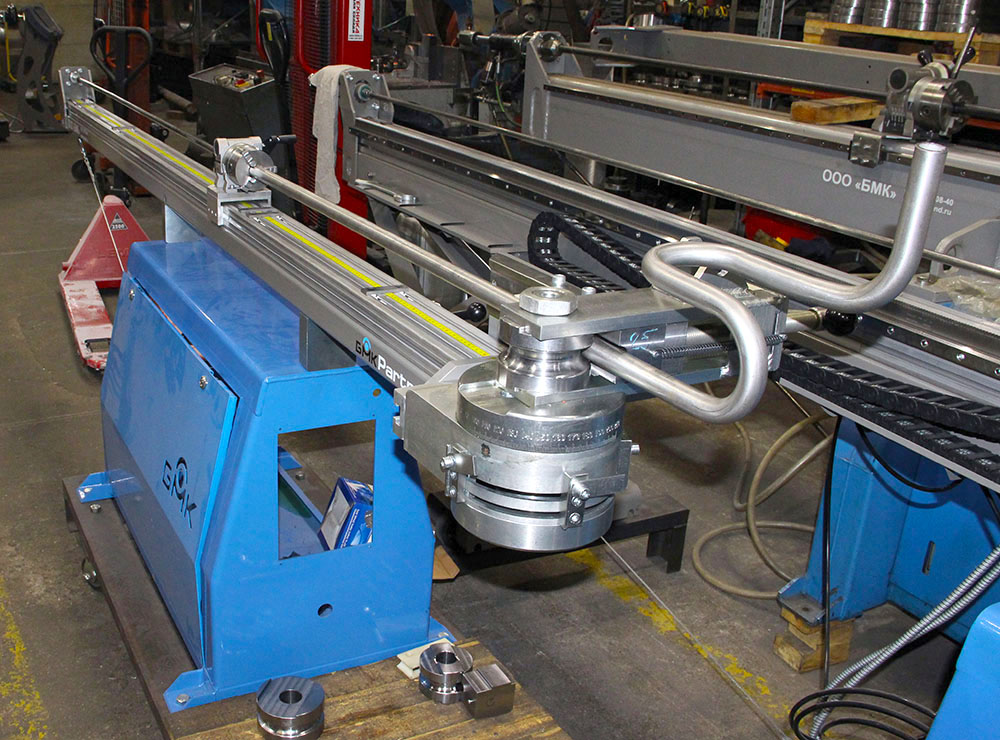

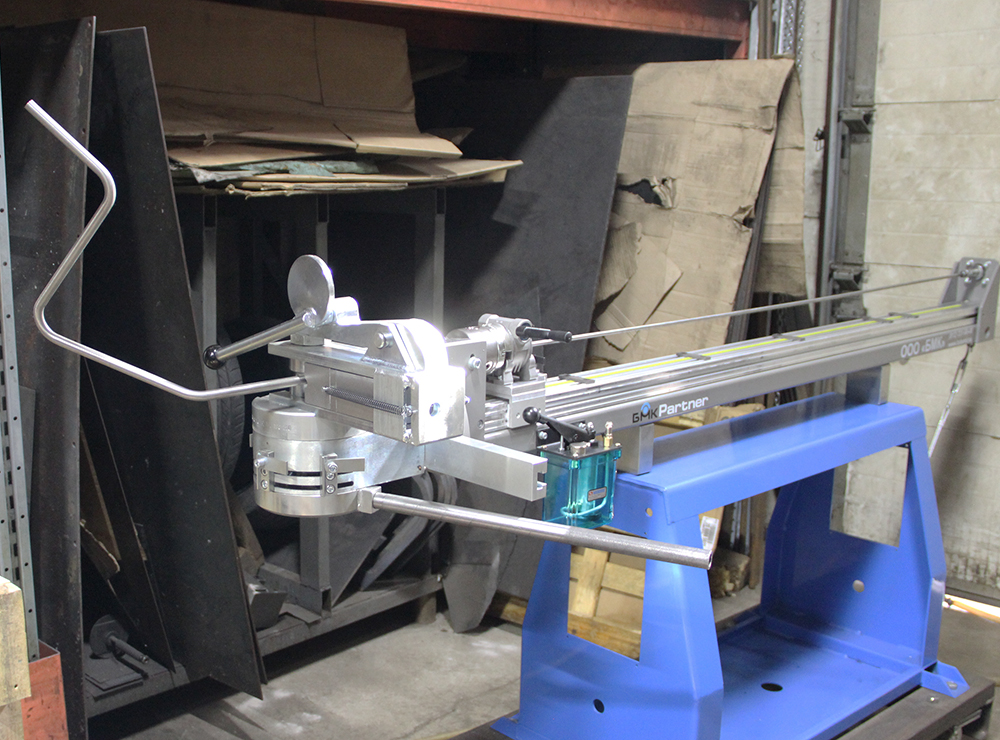

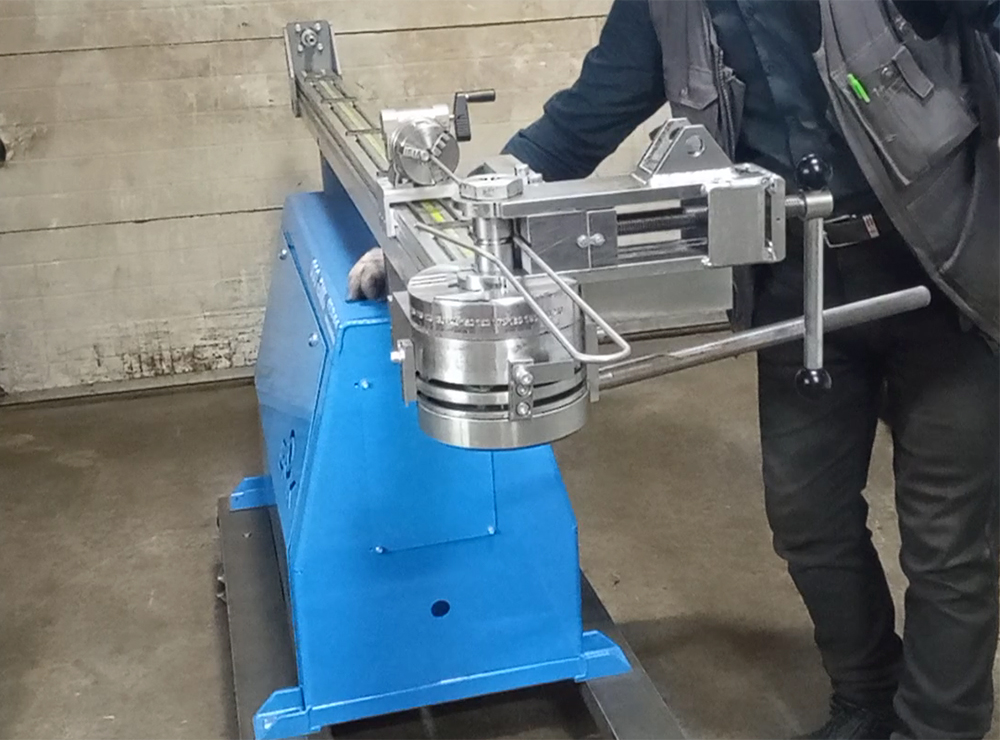

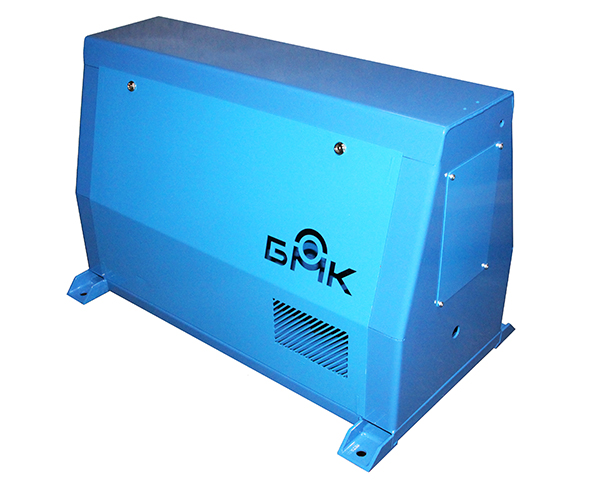

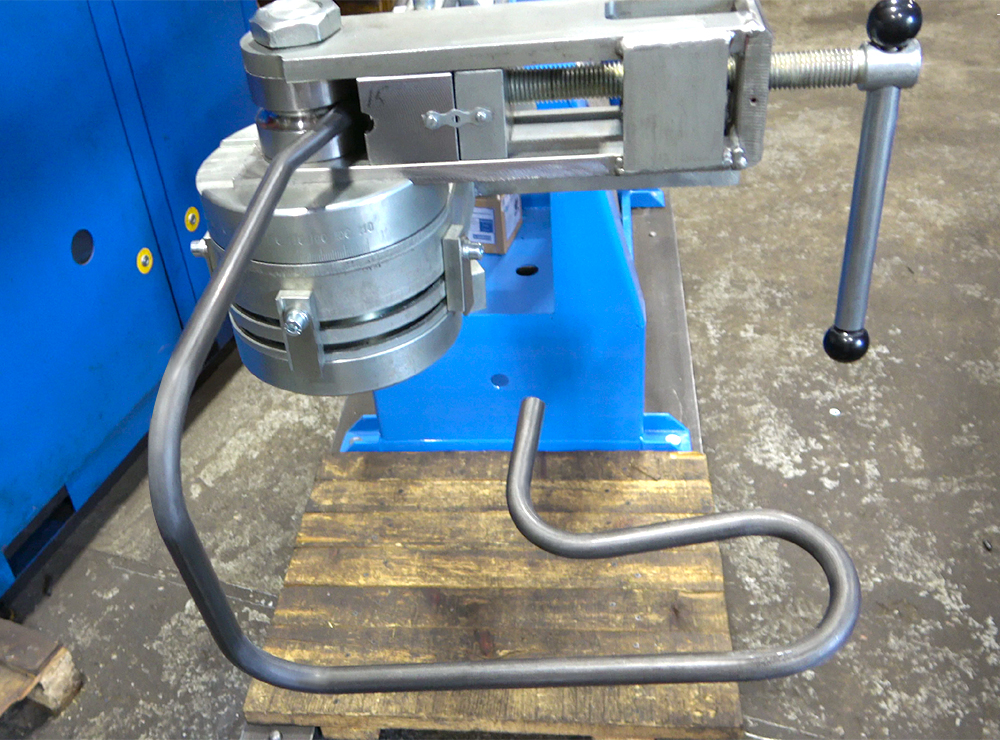

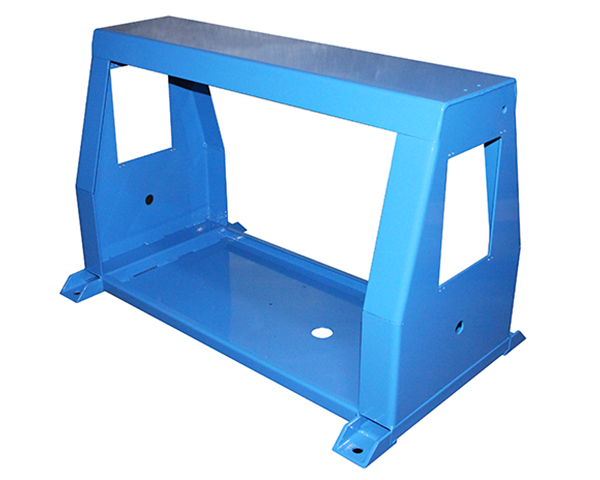

Тумба основание

Без крышек

Стол для крепления трубогиба

С крышками

Стол для крепления трубогиба

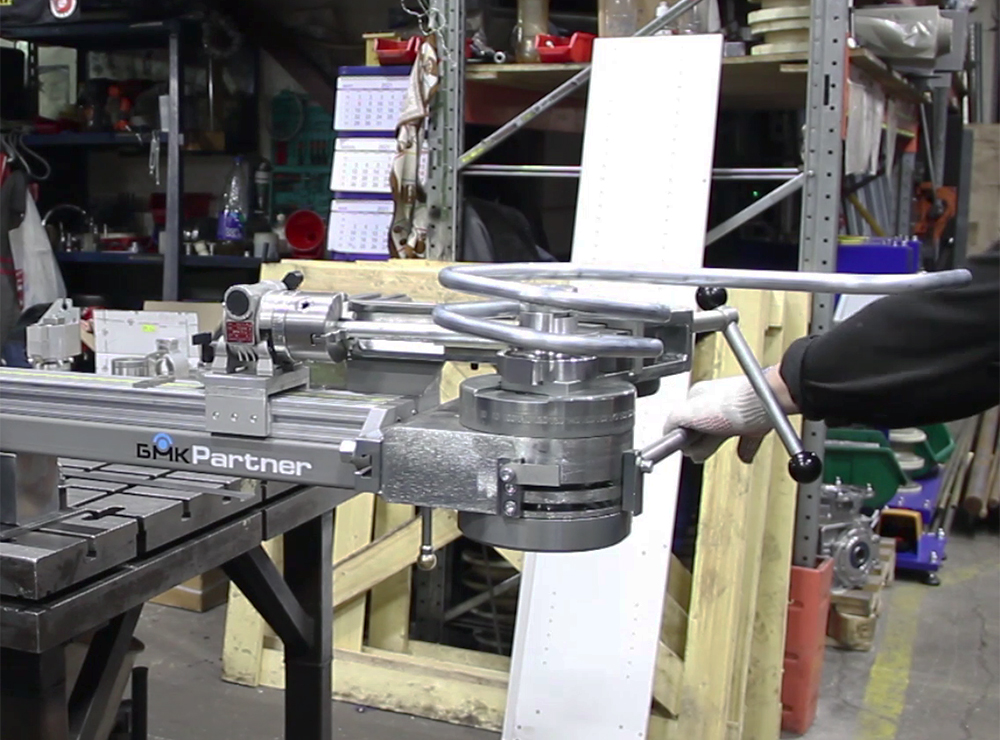

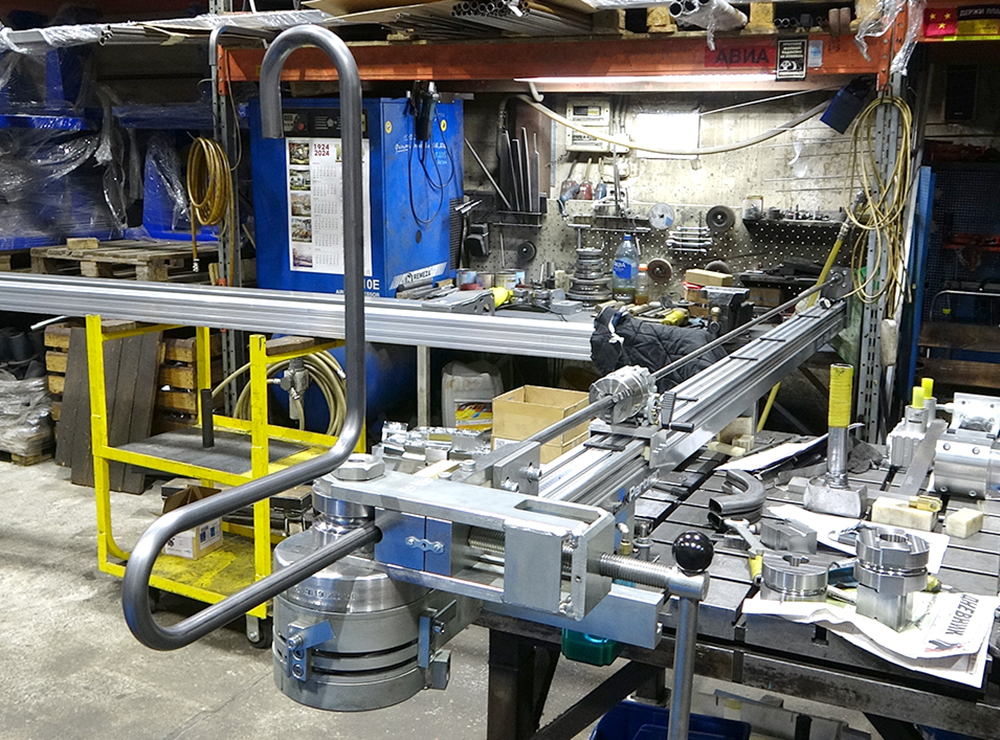

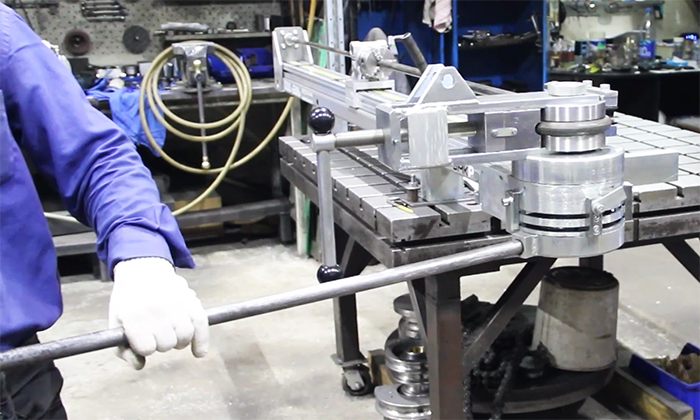

Так же трубогиб CM-30/3 PARTNER может быть закреплен на любом заанкеренном верстаке заказчика

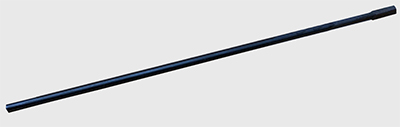

Торсионный вал-вороток

Варианты полуавтоматического трубогиба CE-30/3 Partner
Варианты полуавтоматического трубогиба CE-30/3 Partner

Выдерживает усилие изгиба до 3000 кг.

Изготовление оснастки под любой типоразмер труб и профилей

Дорновая пространственная гибка трубы на ручном трубогибе PARTNER с поэтапным объяснением

Ручной трубогиб PARTNER. Дорновая гибка трубы 14х1 из нержавеющей стали с поворотами в пространстве

Ручной трубогиб PARTNER. Пространственная гибка тонкой трубы

Ручной дорновый трубогиб PARTNER 3-х координатная гибка тонкой трубы с пояснением.

Ручной дорновый трубогиб PARTNER. Гибка квадратной спирали

Экспериментальная гибка трубы в спираль Ручной трубогиб PARTNER.

ТРУБОГИБ РУЧНОЙ НАВИВКА СПИРАЛИ.

Ручной дорновый трубогиб. Пространственная гибка медной трубы с гайкой на 90 и на 45 градусов.

ТРУБОГИБ РУЧНОЙ 3-х координатный дорновый CM-30 PARTNER.3X. Пространственная гибка трубы

Преимущества программируемого ручного трубогибочного станка CM-30/3 PARTNER:

  • Простота программирования станка.
  • Возможность изготовления сложных пространственных деталей за один установ.

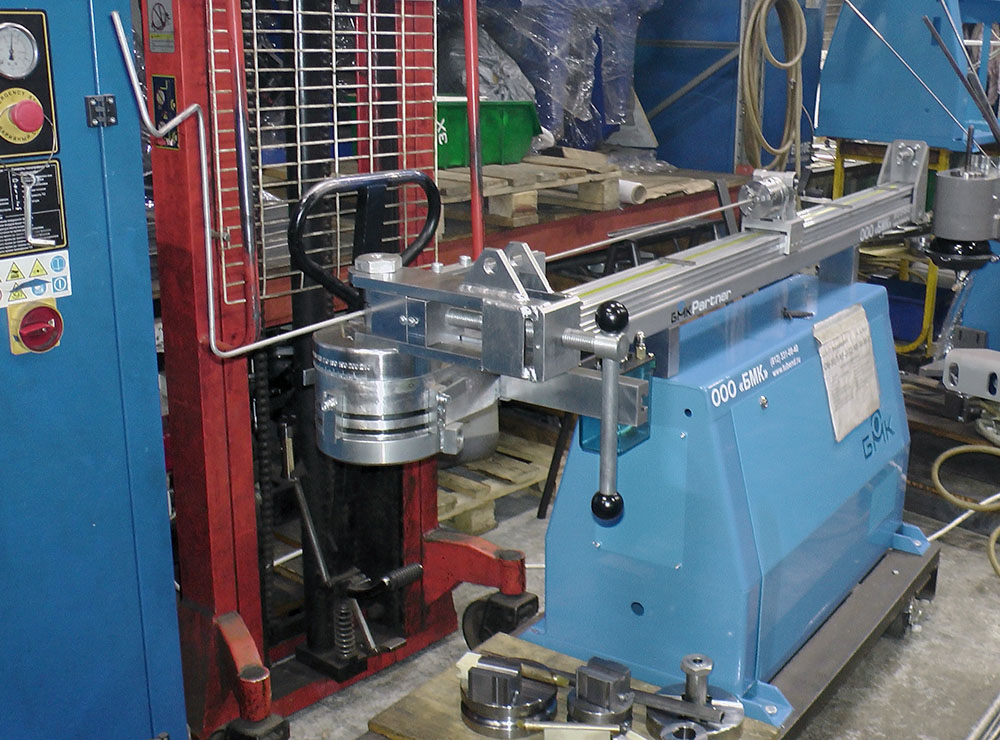

  • Гибочный модуль ручного трубогиба со штангой можно устанавливать как на тумбу-основание трубогиба, так и на любой заанкеренный верстак, при этом вынос вперед гибочного модуля определяется самим пользователем.
  • Смена оснастки занимает не более 5 минут, что обеспечивает быстрый переход с одного типоразмера трубы на другой.
  • Программирование углов гиба и точек начала очередных гибов с контролем угла поворота трубы в пространстве обеспечивает высокую повторяемость деталей при пространственной гибки труб.
  • Дорновый трубогибочный станок СM-30/3 Partner комплектуется из модулей, что позволяет заказчику самому выбрать конфигурацию трубогибочного станка.
  • В процессе эксплуатации трубогиба можно повысить уровень его автоматизации до уровня полного автомата CE-30 Partner 3x, путем установки на имеющийся трубогиб соответствующих модулей.
  • Ручной трубогиб СM-30/3 Partner, за счет дорновой гибки труб, позволяет получать отличное качество гиба тонкостенных труб при минимальных радиусах.
  • Радиусы гибки труб от 5 мм до 400 мм.
  • Возможна адаптация конструкции трубогиба под конкретные детали заказчика, в том числе для изготовления фитингов, трубопроводов с гайками и штуцерами.
  • Время ввода в эксплуатацию и начало изготовления трубных деталей не превышает 1-го часа после доставки станка к месту работы, так как, работоспособность станка и качество подгонки оснастки проверяется в процессе приемки трубогиба, а персонал (операторы) обучен с практической отработкой процесса гибки труб.
  • Простота изготовления оснастки, для изготовления которой достаточно токарного и фрезерного станка.
  • Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем всех заказанных типоразмеров труб и профилей.

Ручной трубогибочный станок CM-30/3 Parther применяется:

  • в машиностроении при гибке топливных, тормозных, гидравлических трубок в авиационной, двигателестроительной промышленности в транспортном и общем машиностроении.
  • в производстве рекламных конструкций.
  • в производстве мебели.
  • в производстве душевых кабин.
  • в производстве осветительного оборудования.
  • в производстве медицинского оборудования.
  • в автомобилестроении.
  • в производстве спецтехники и т.д.

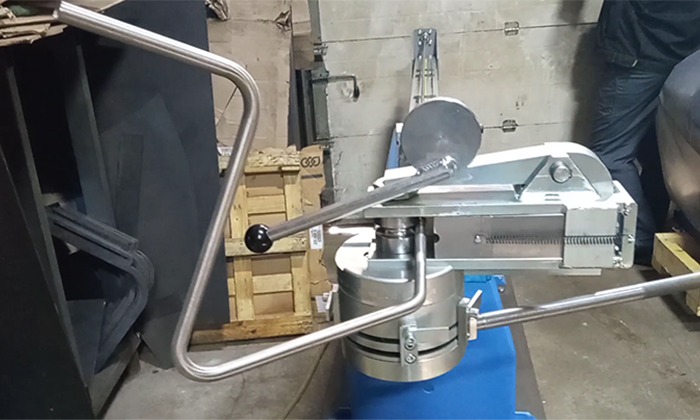

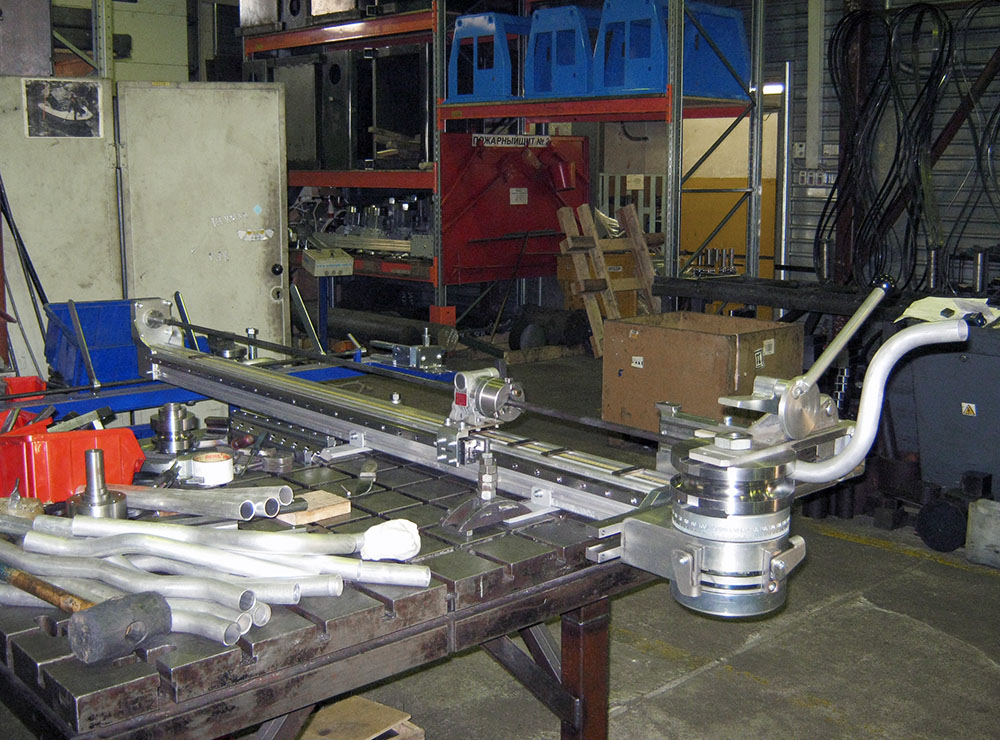

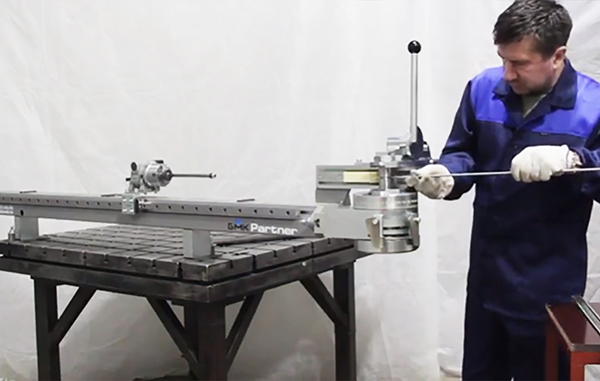

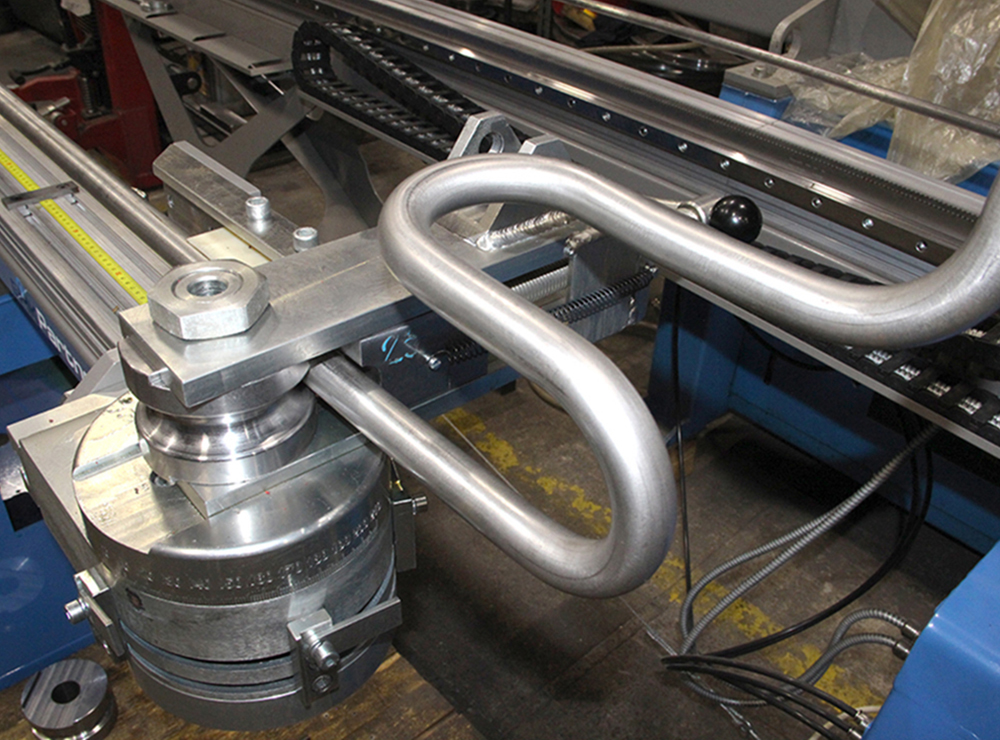

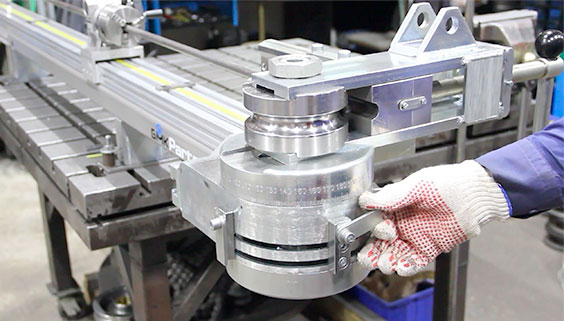

Ручной трубогиб с дорном CM-30/3 Parther

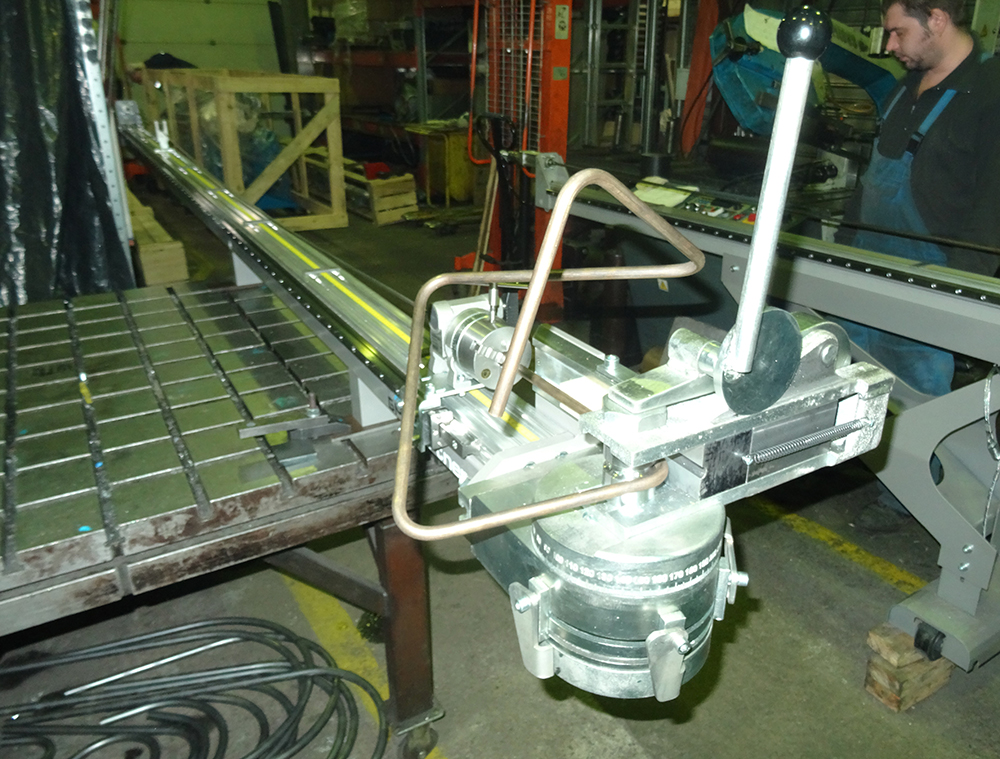

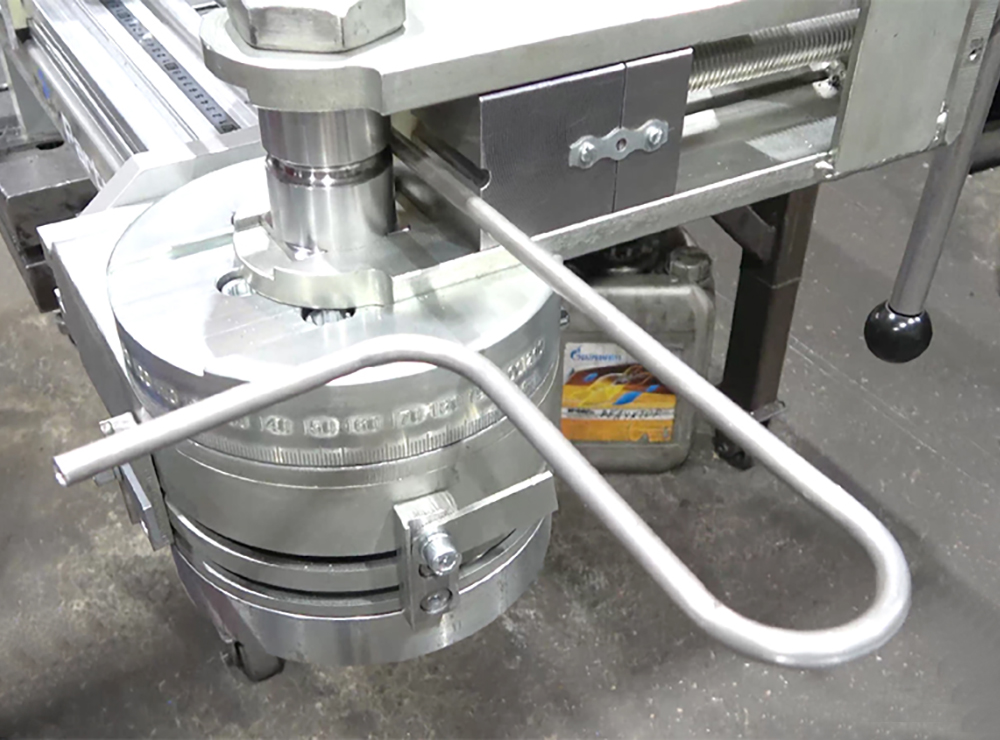

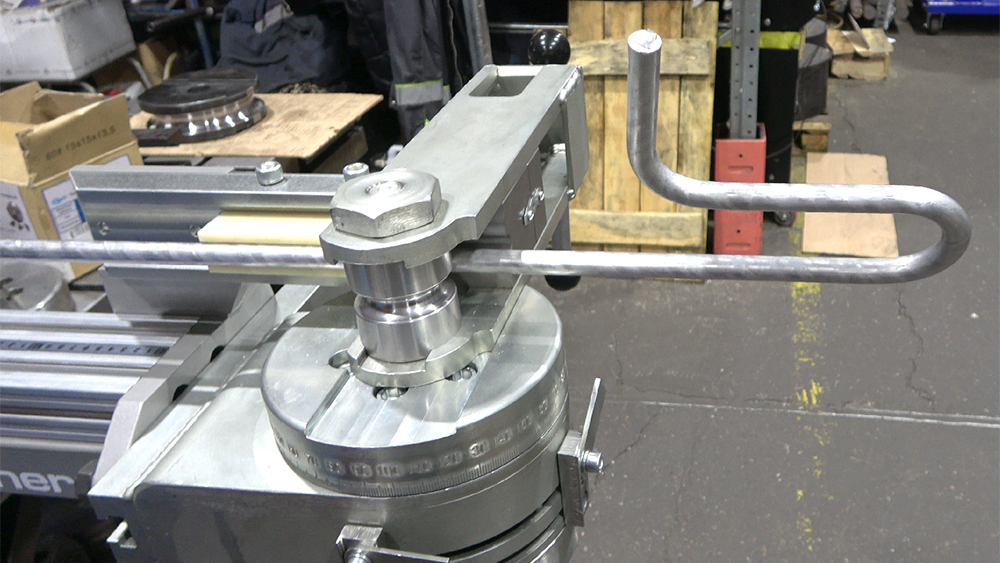

Ручной трубогиб дорновый

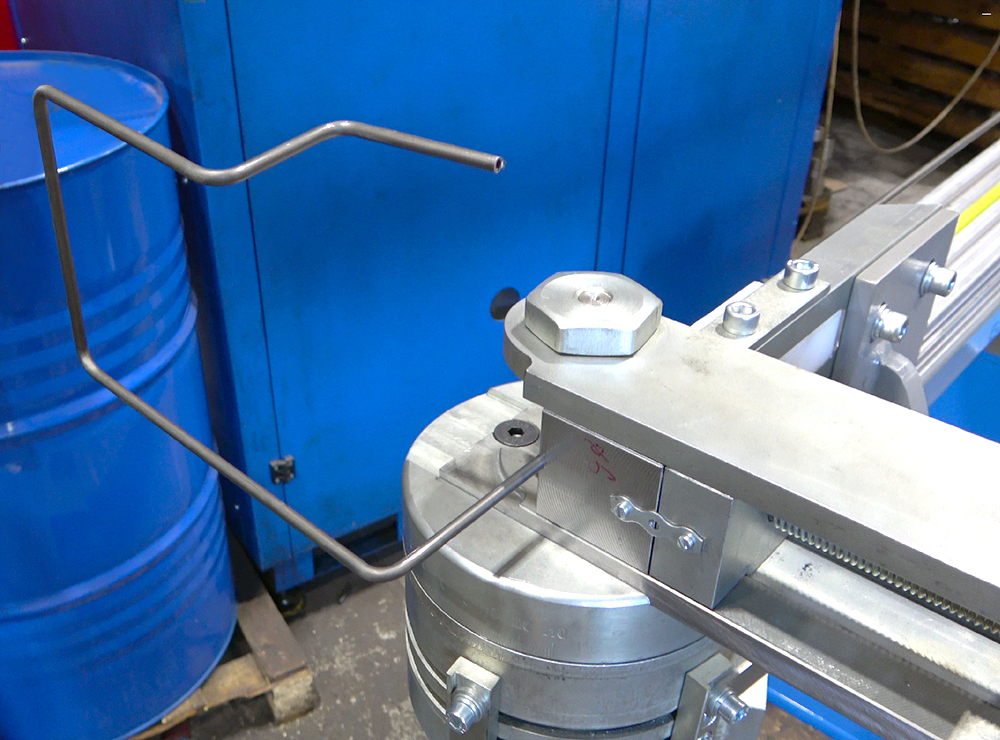

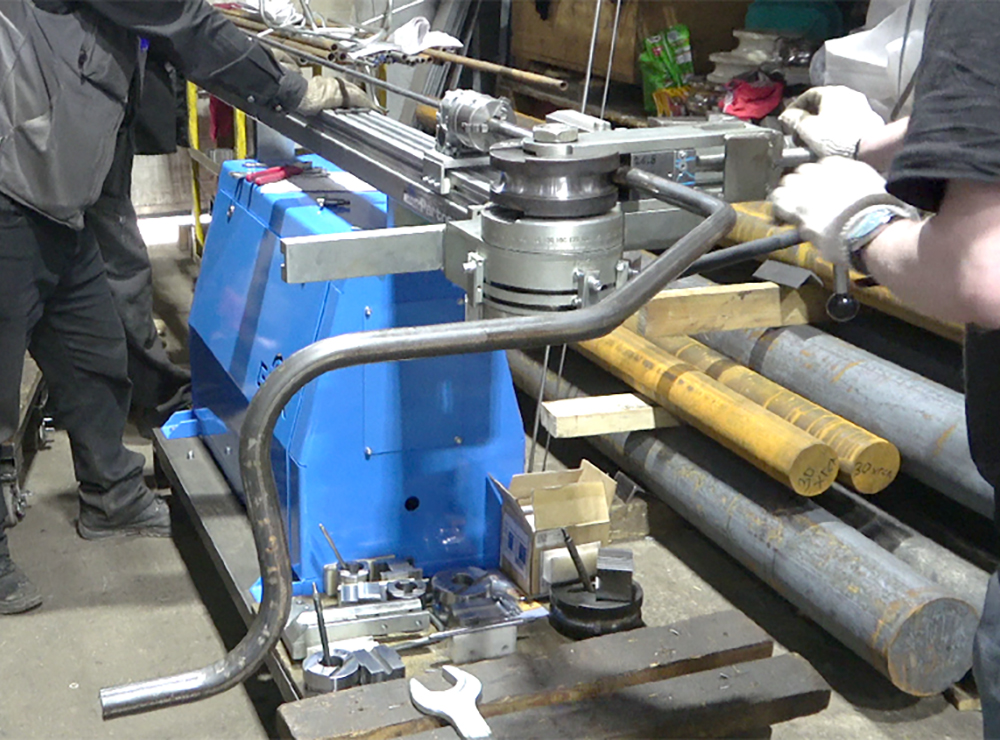

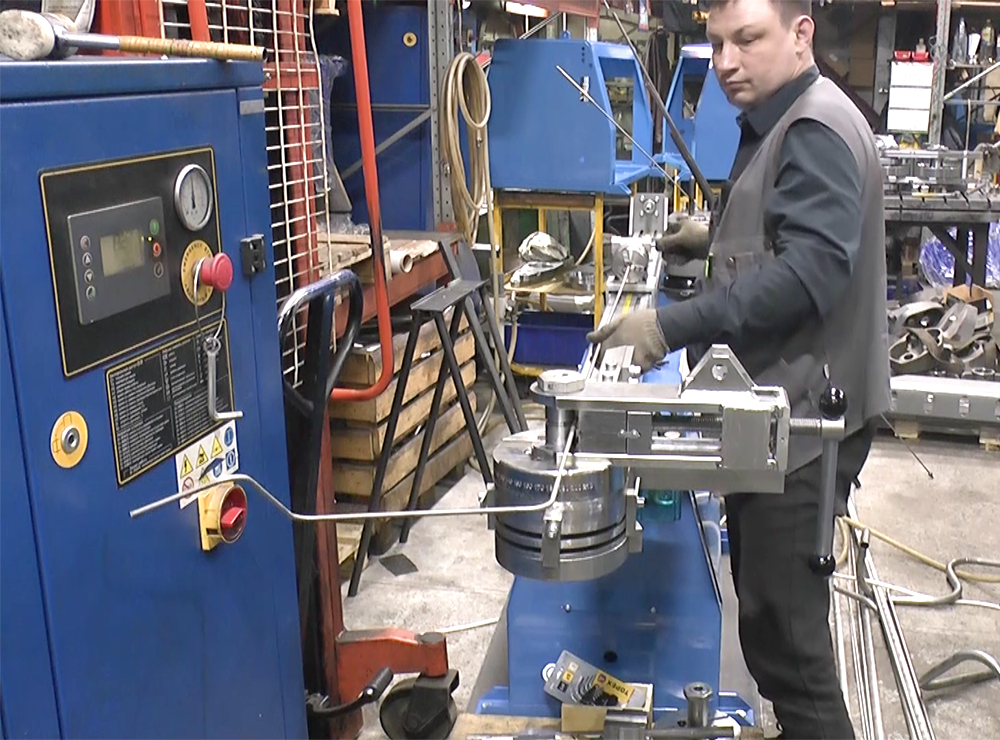

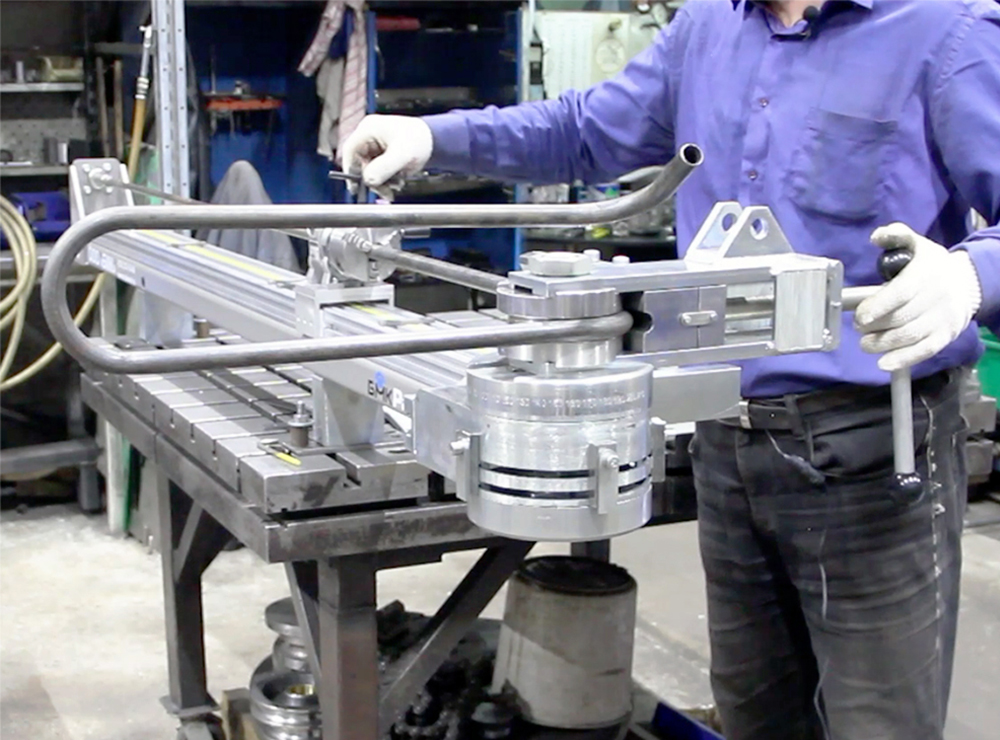

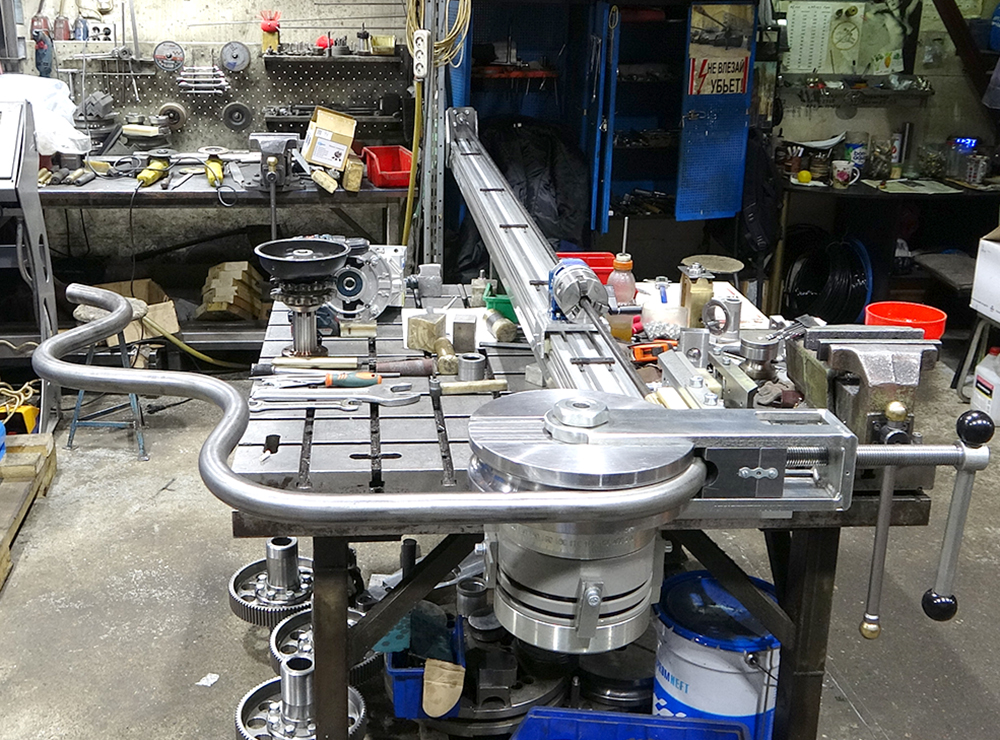

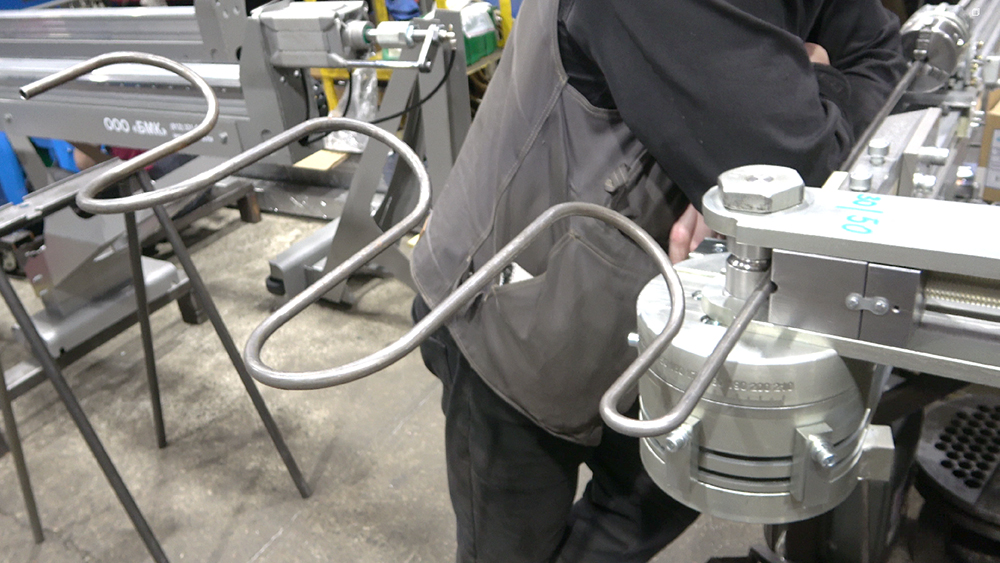

Гибка пространственных деталей на ручном трубогибе

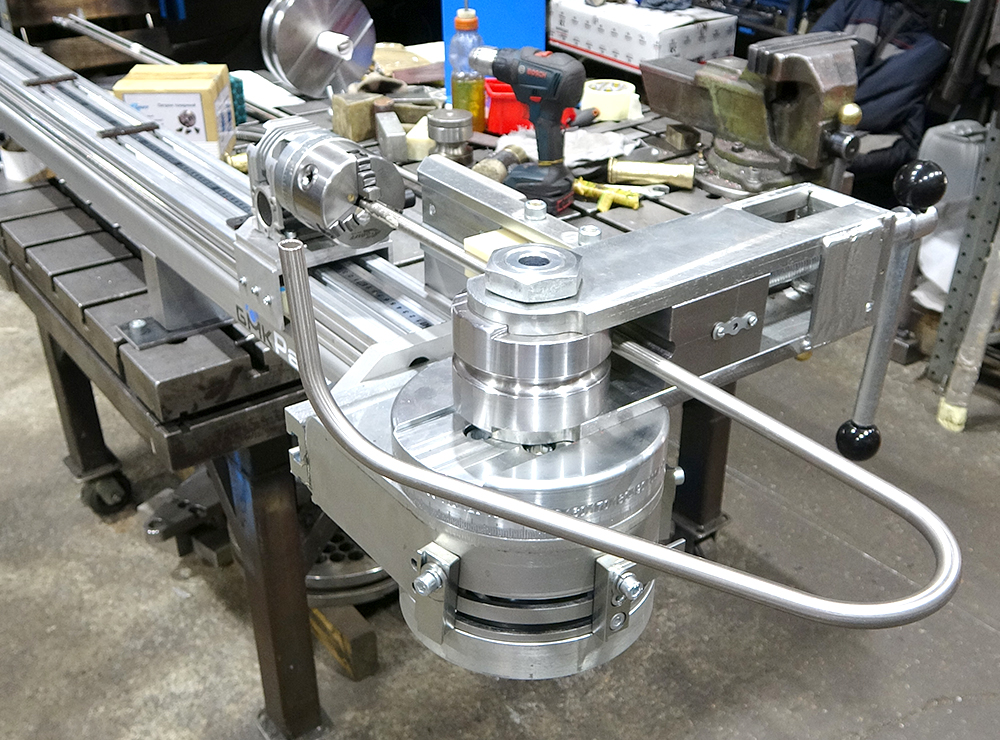

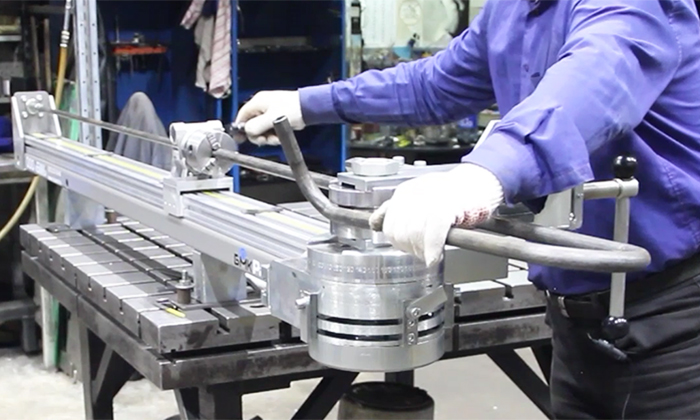

Ручной трубогибочный станок с дорном

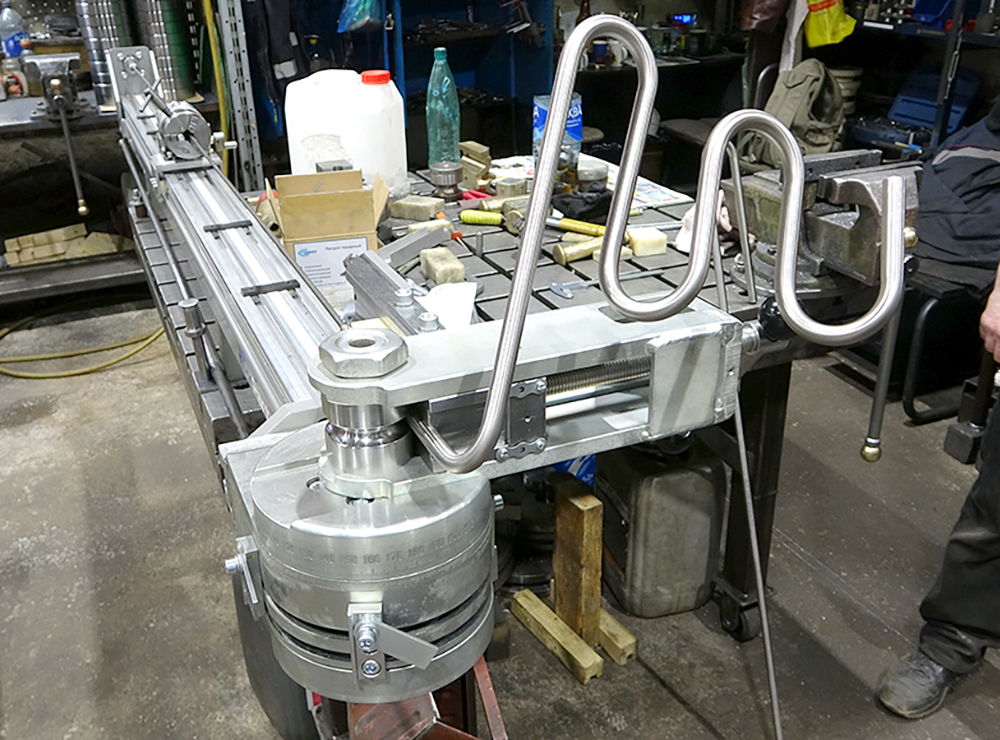

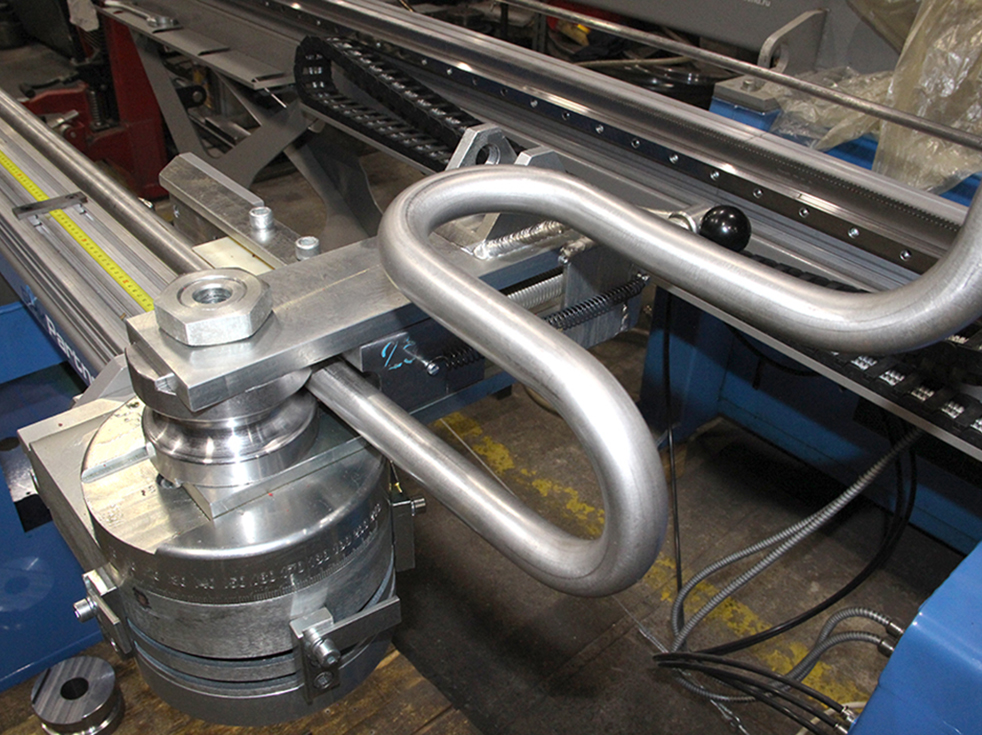

Ручной трубогиб с дорном

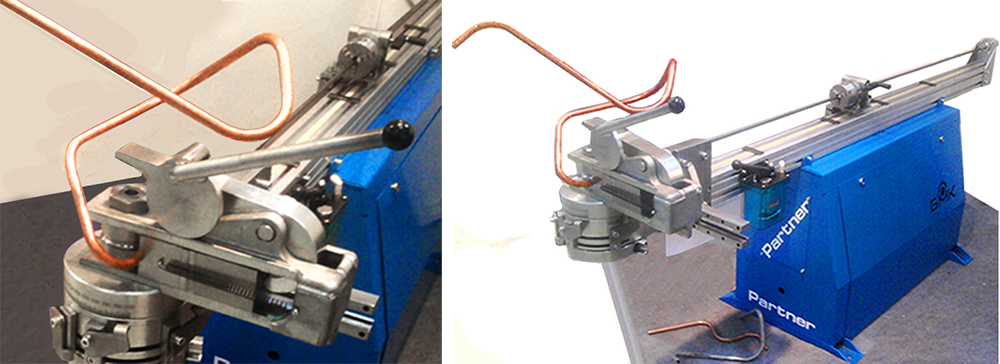

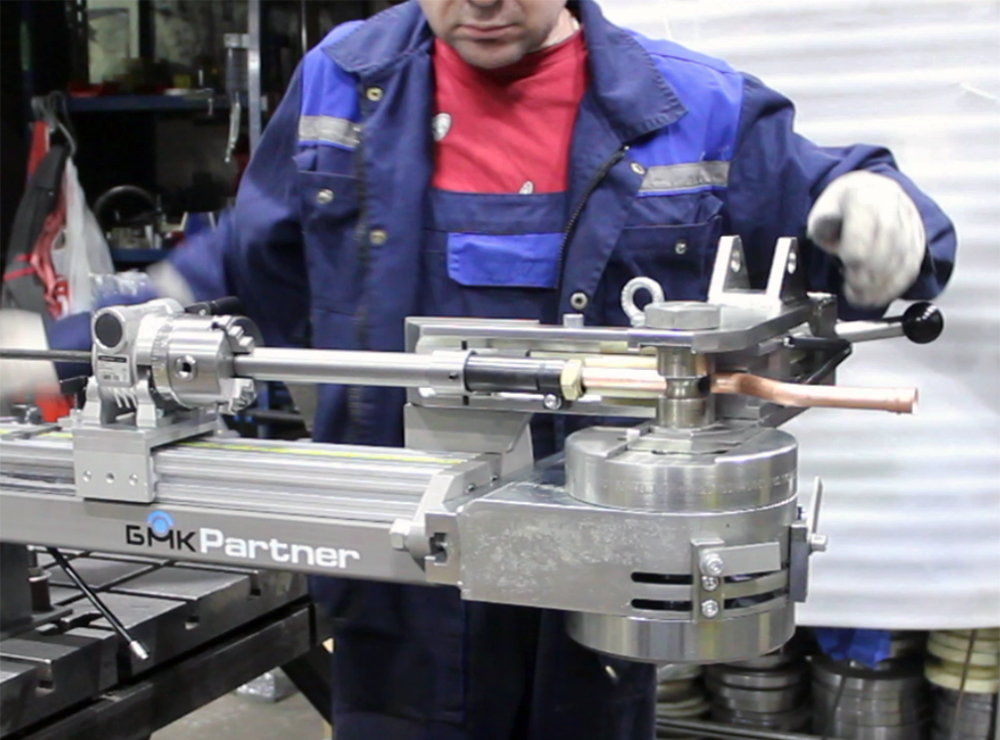

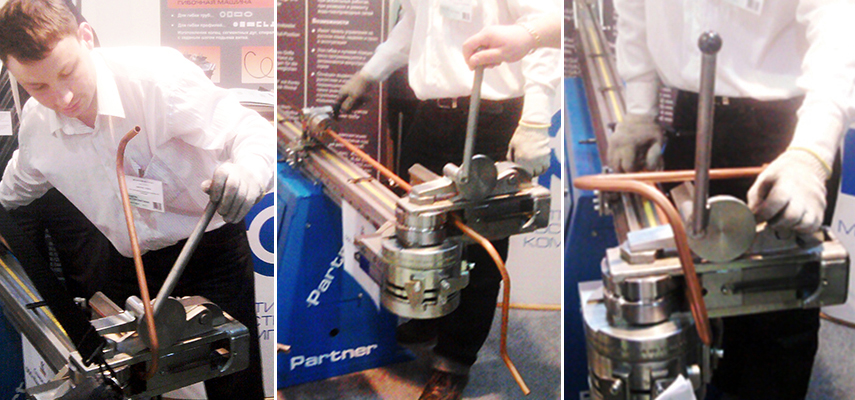

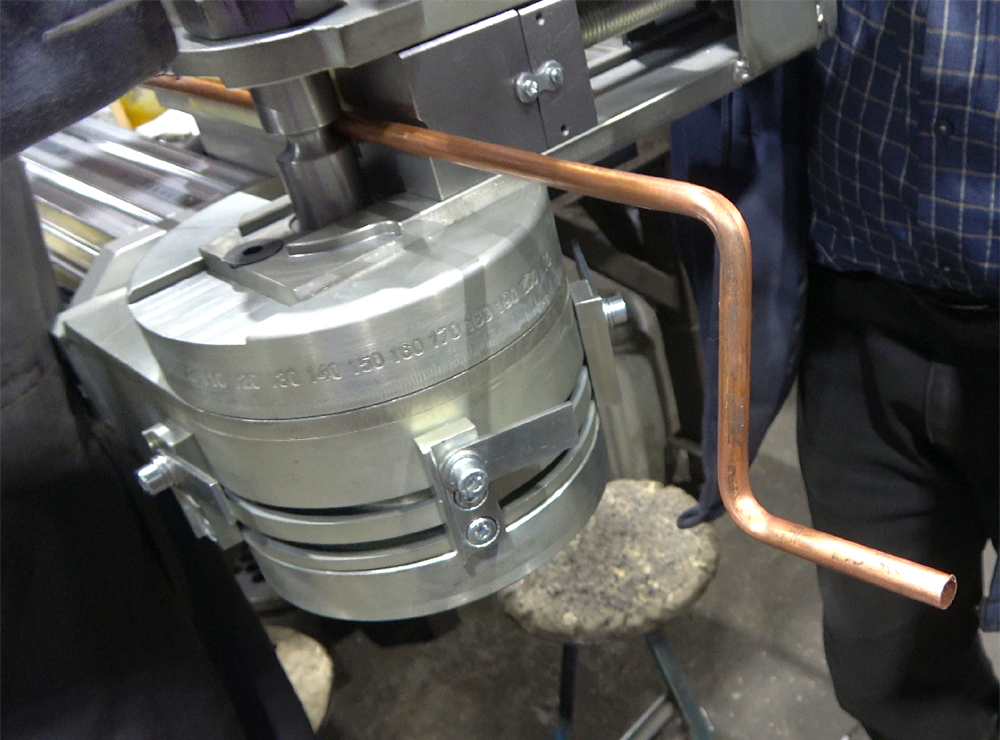

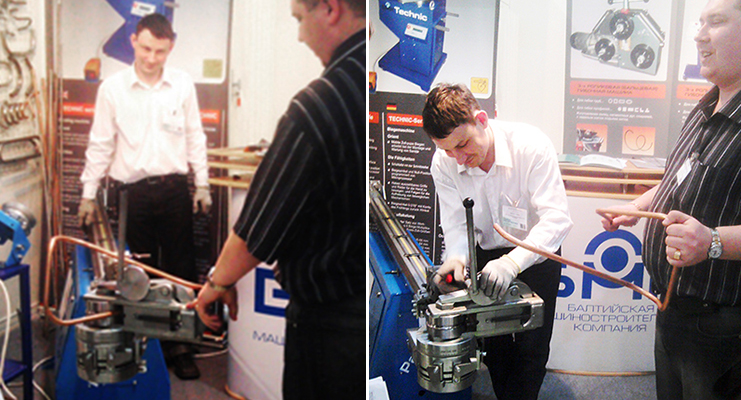

Гибка медной трубы на ручном дорновом трубогибе PARTNER

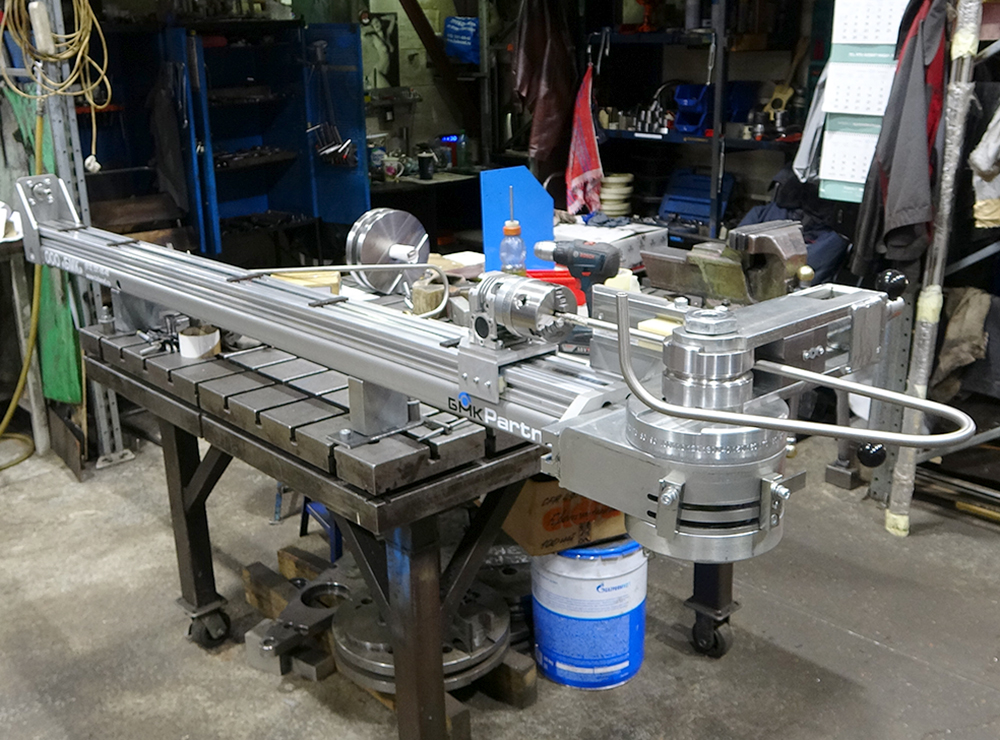

Ручной трубогиб дорновая гибка медной трубы

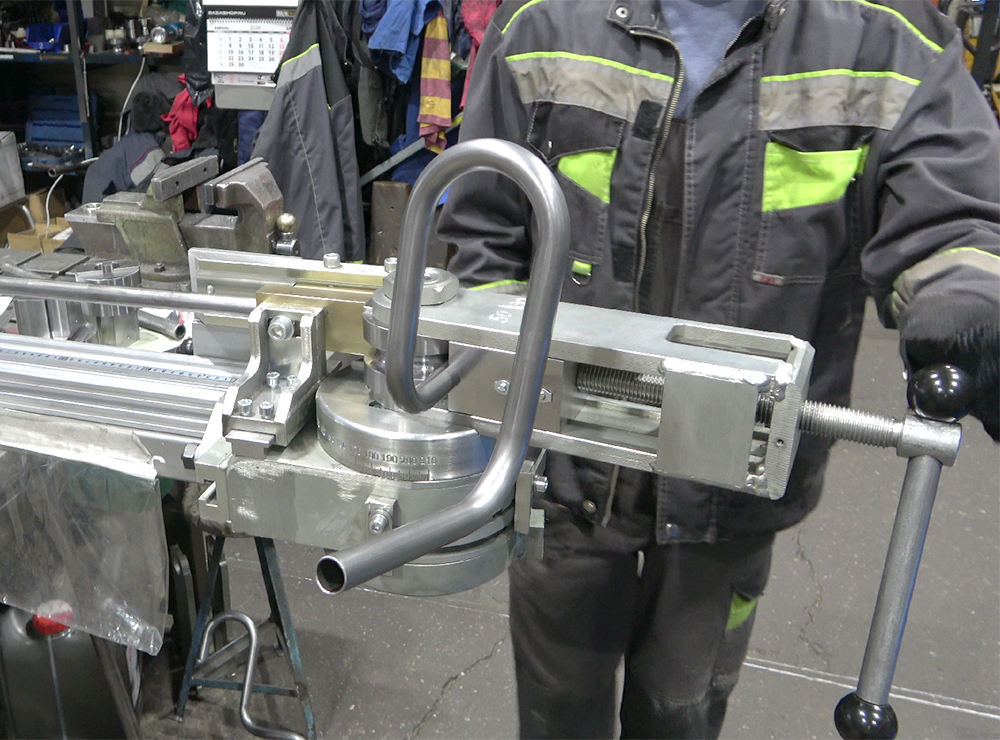

Ручной трубогиб для медной трубы
