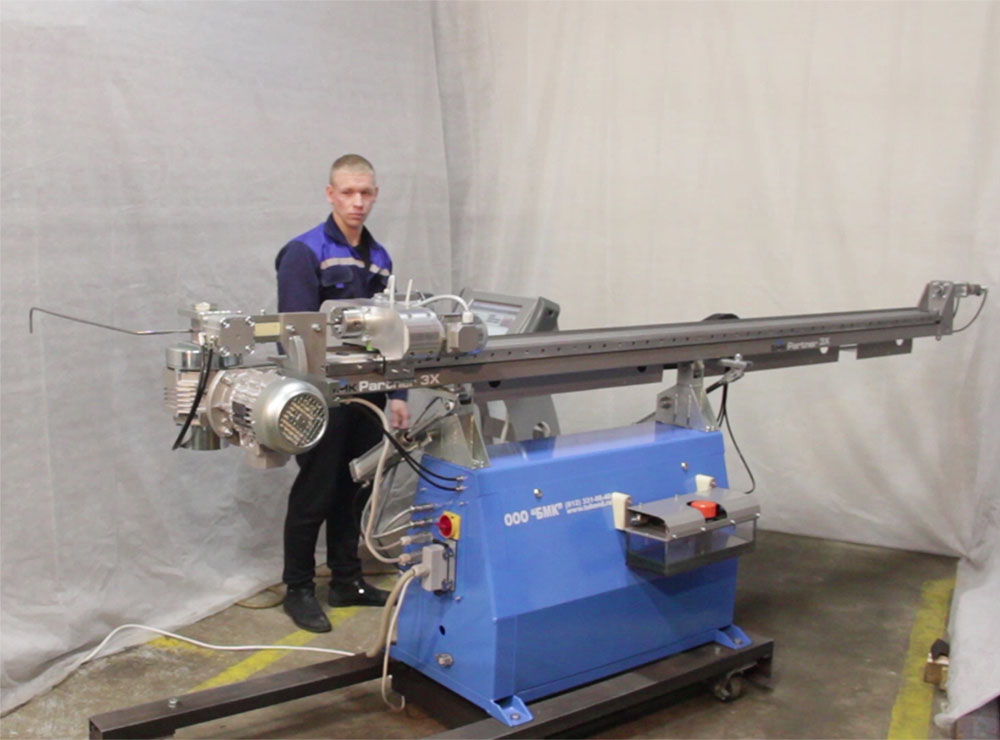

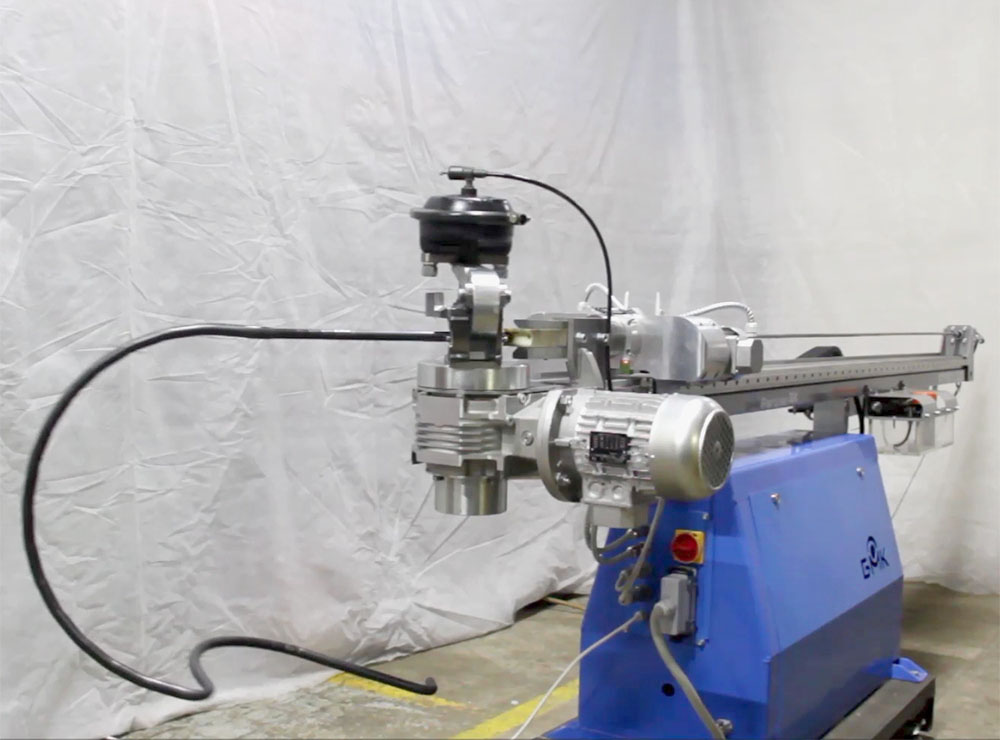

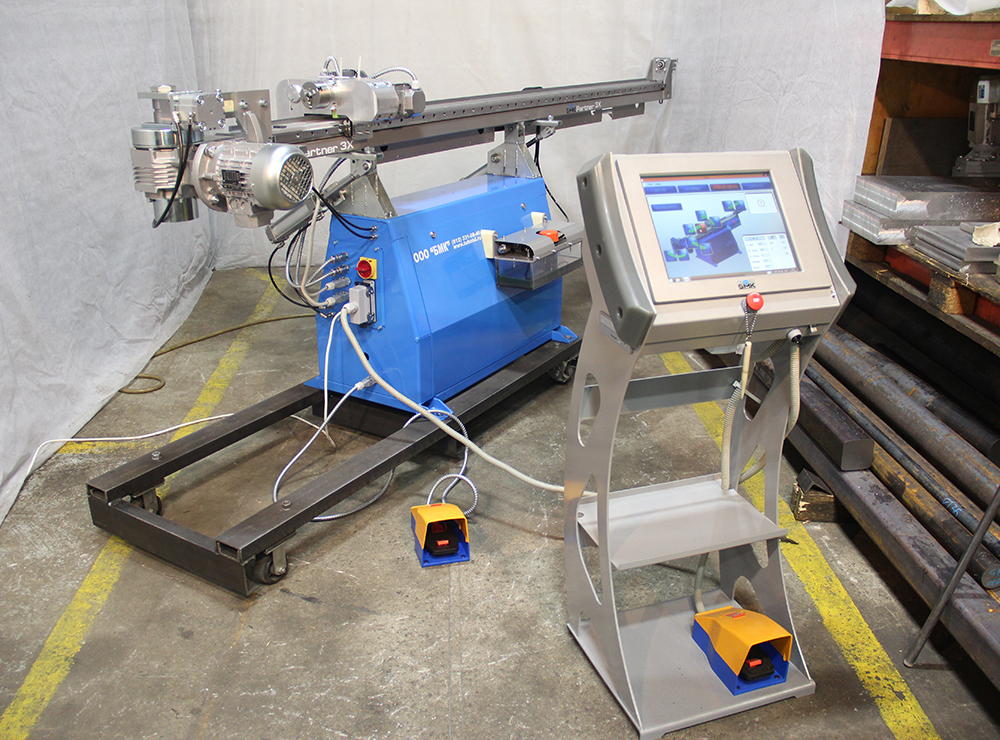

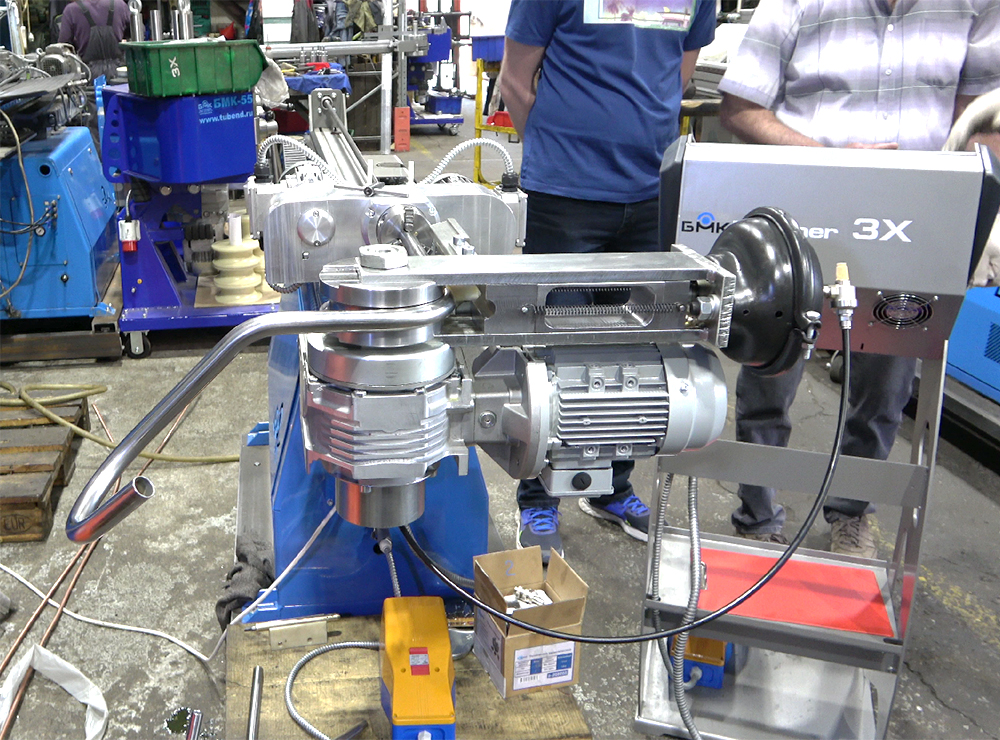

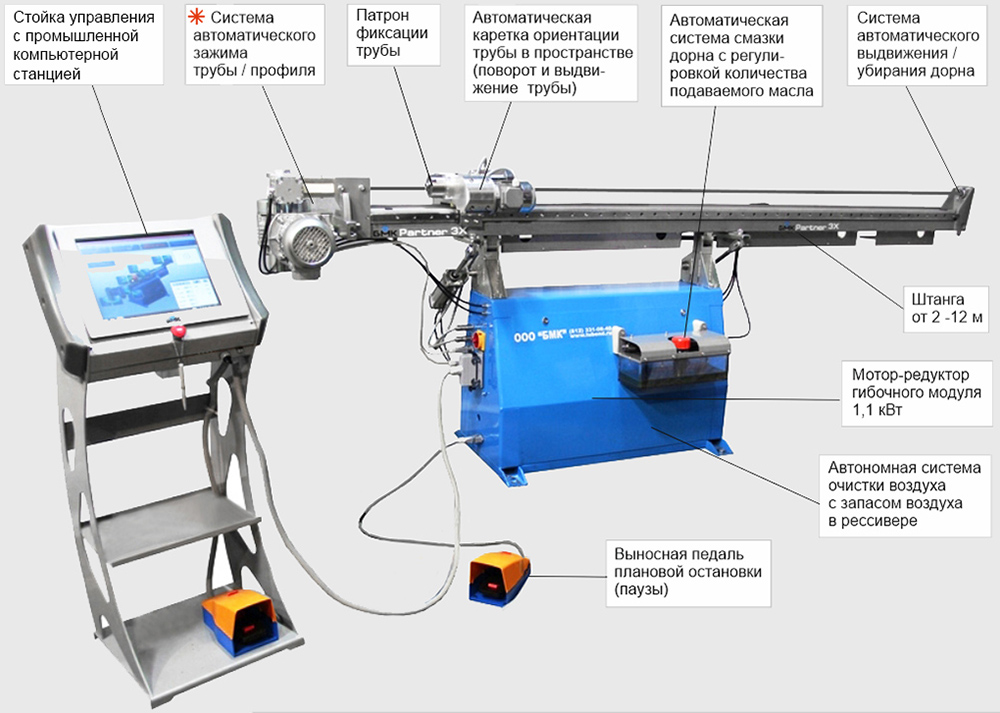

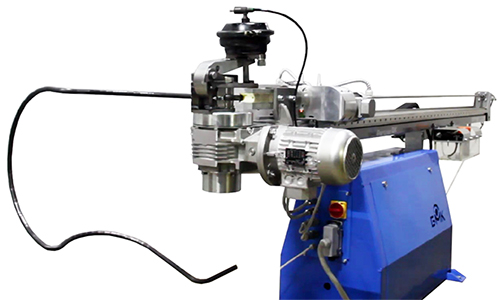

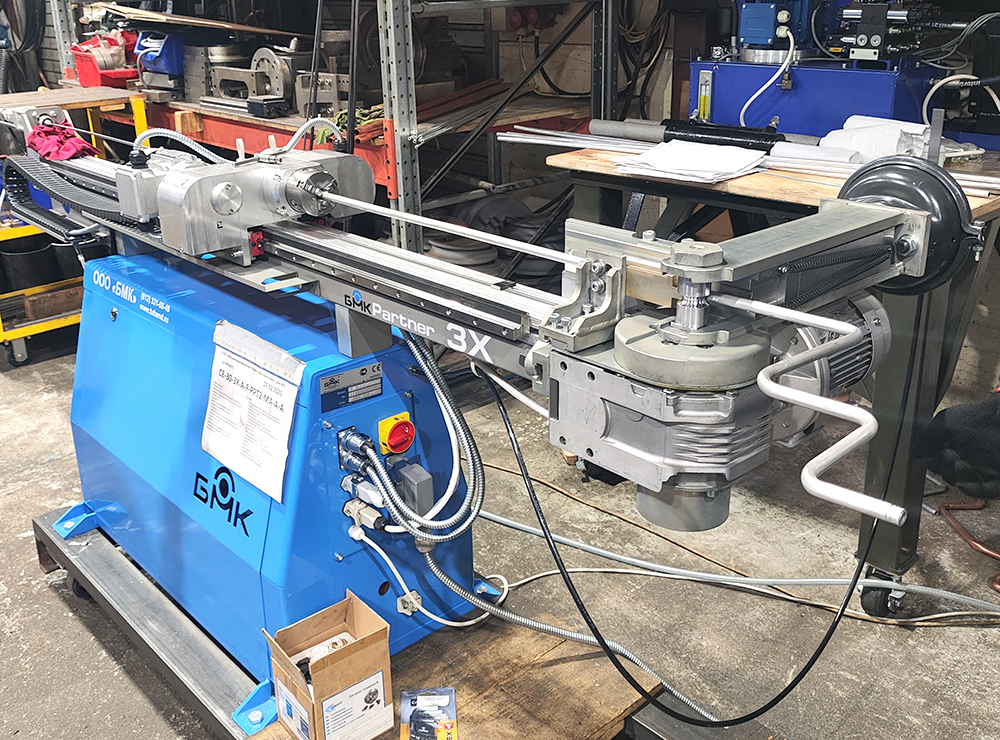

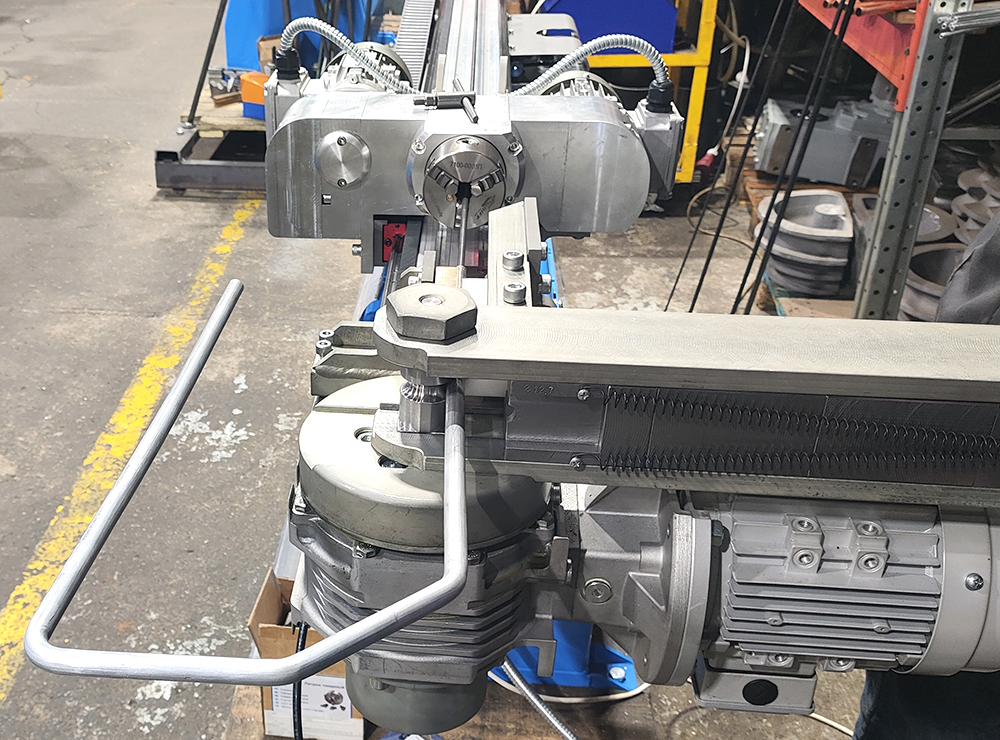

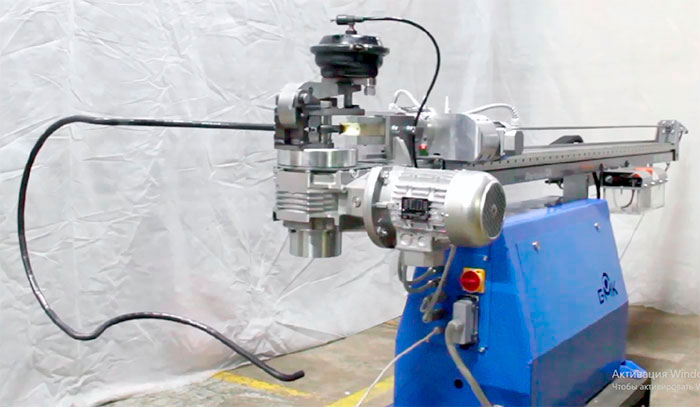

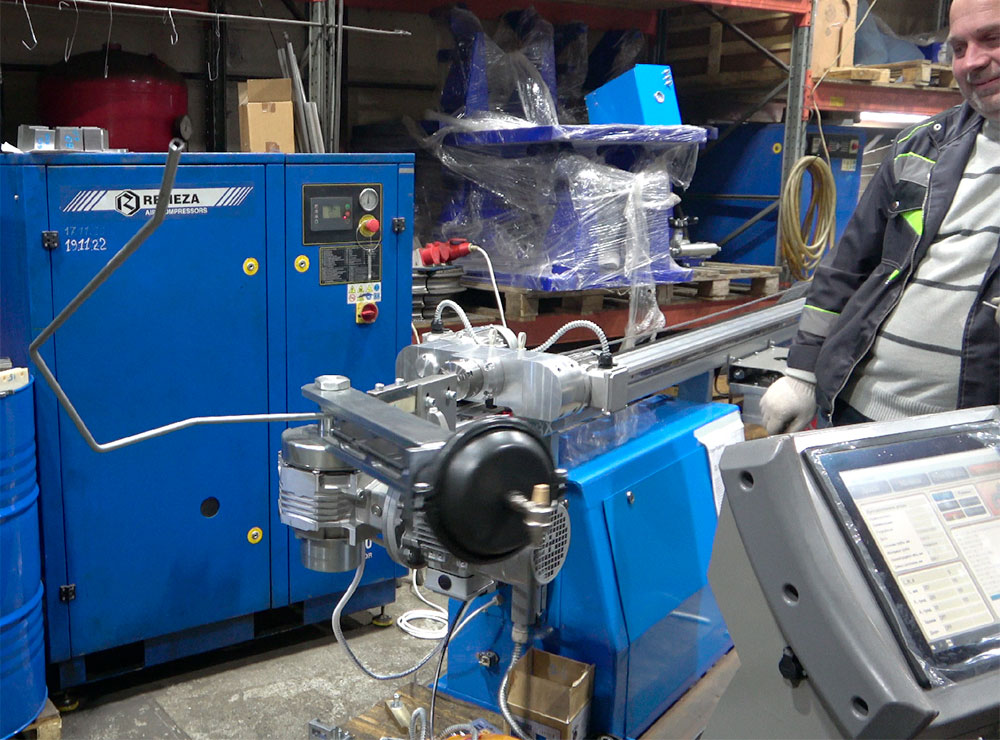

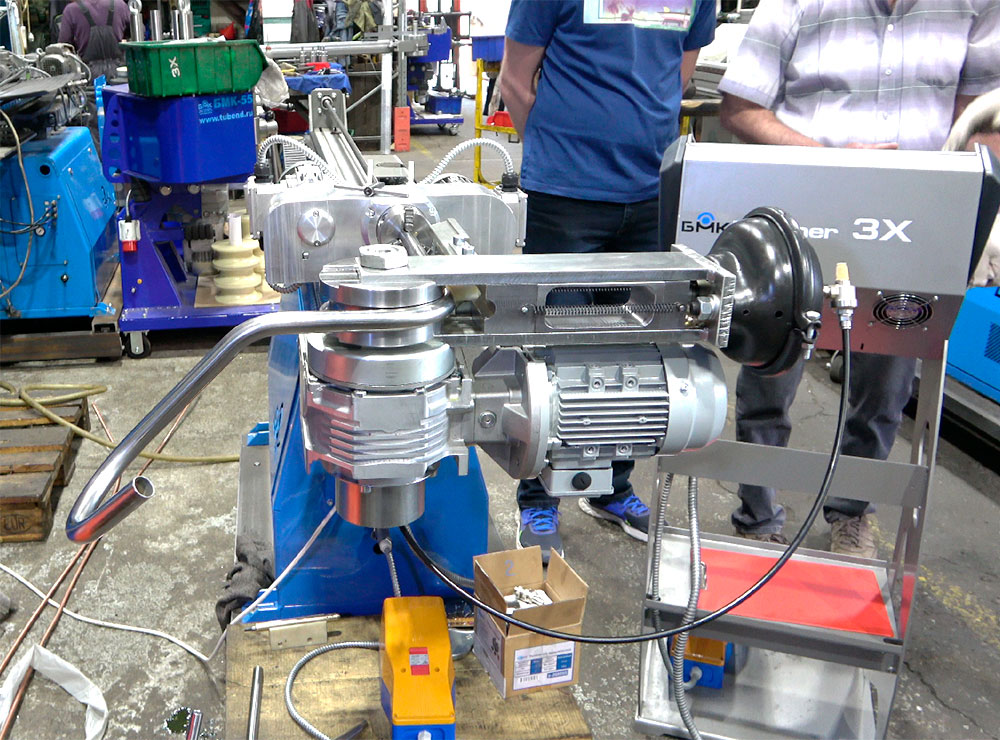

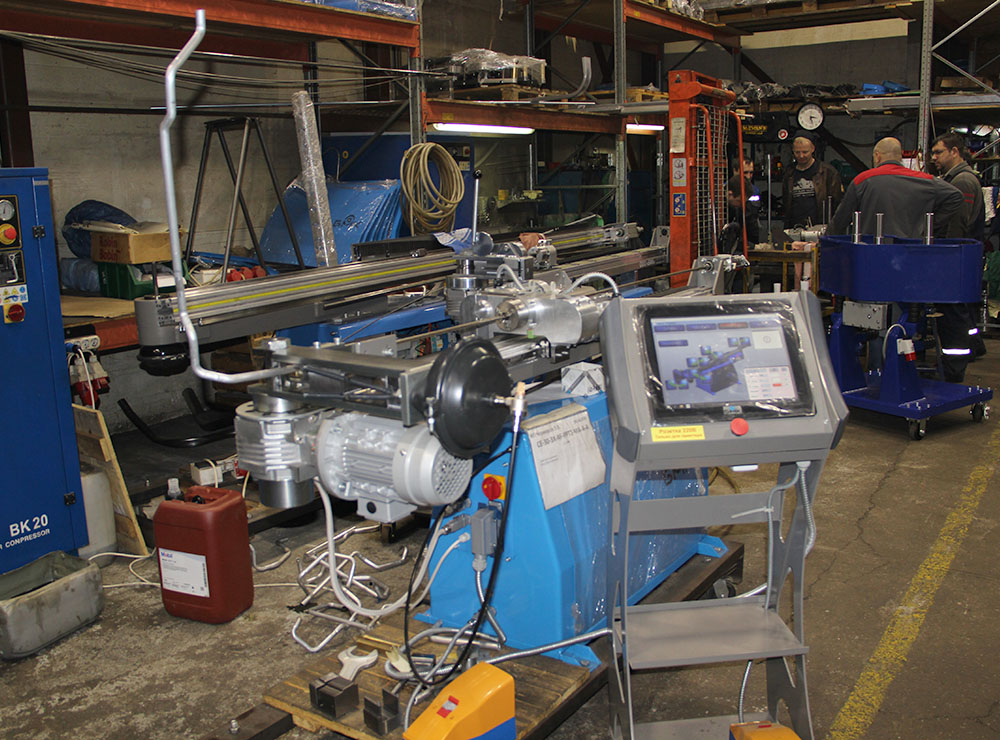

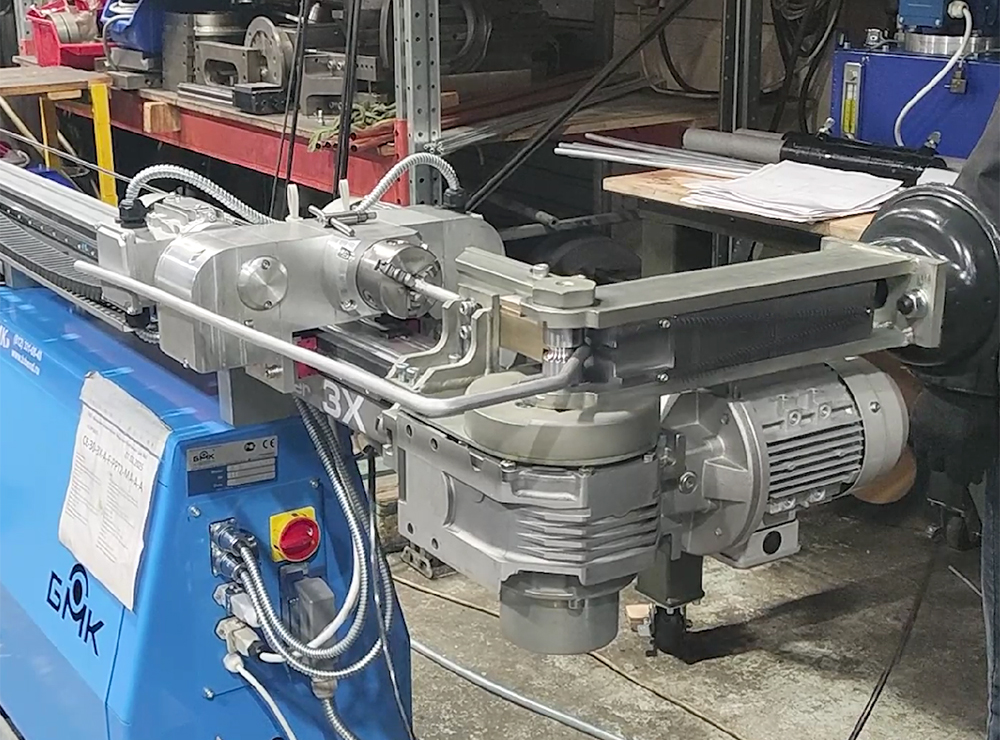

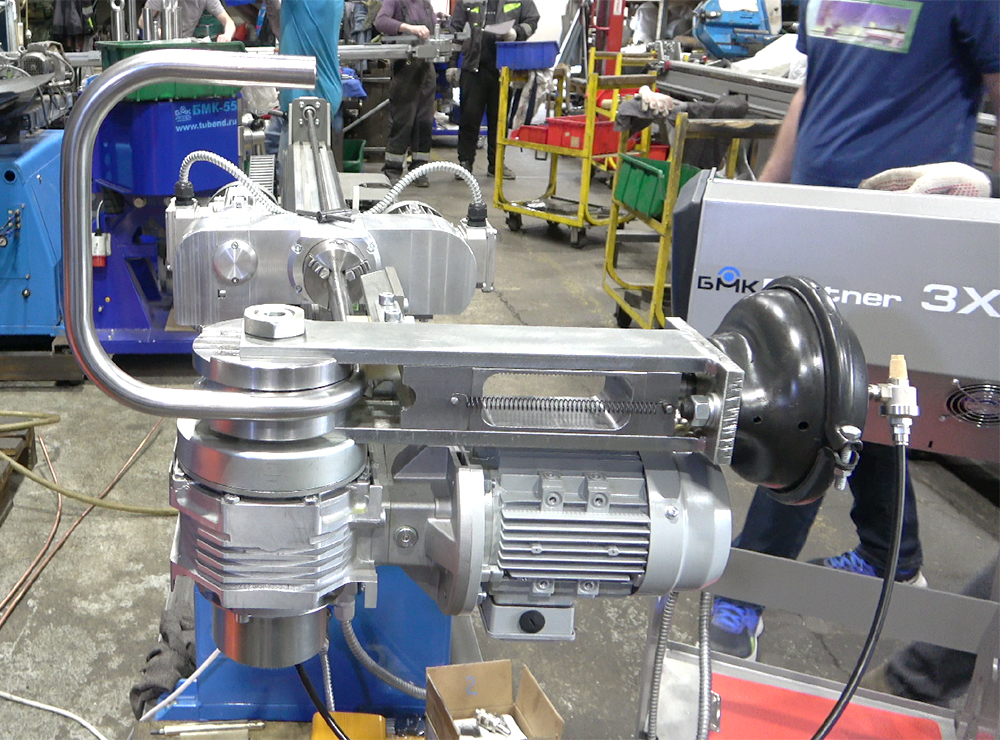

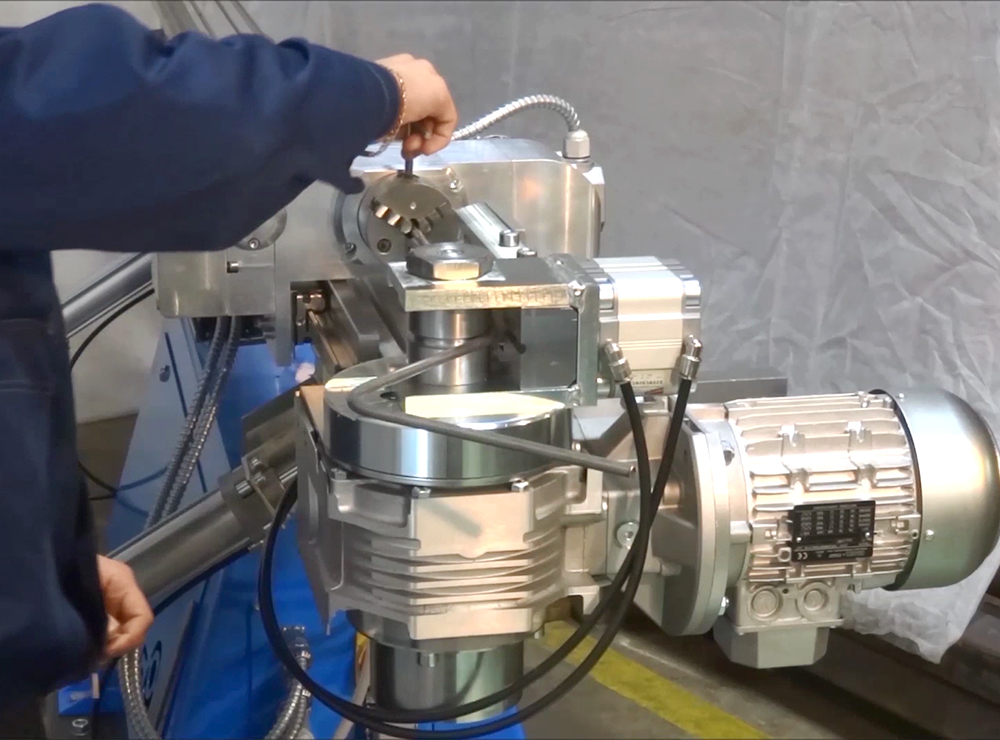

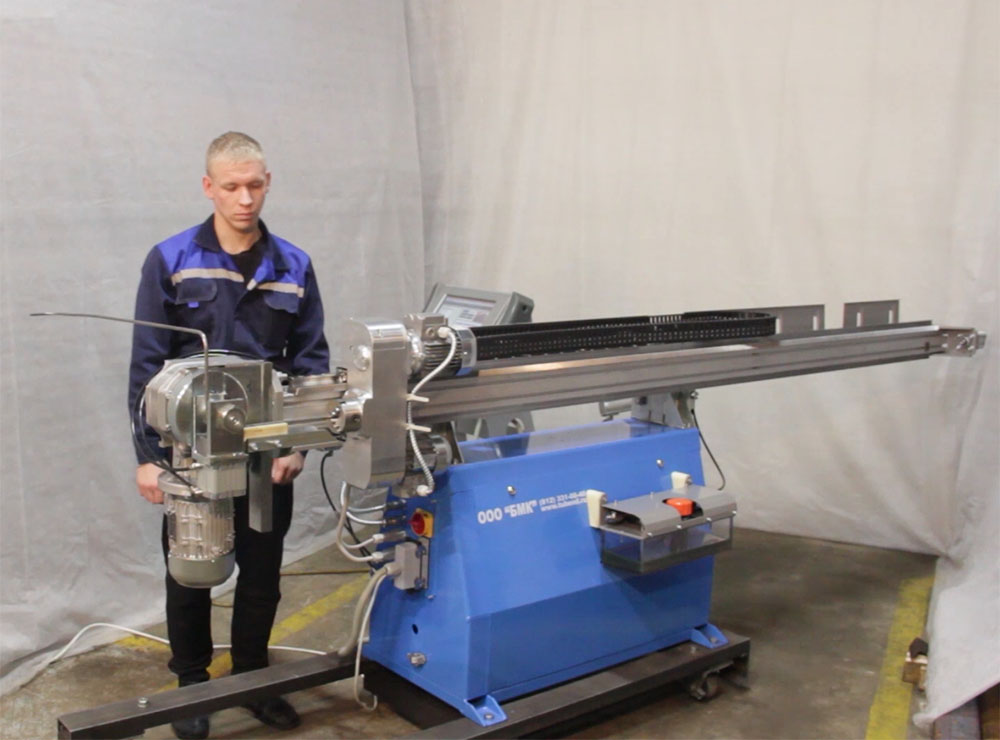

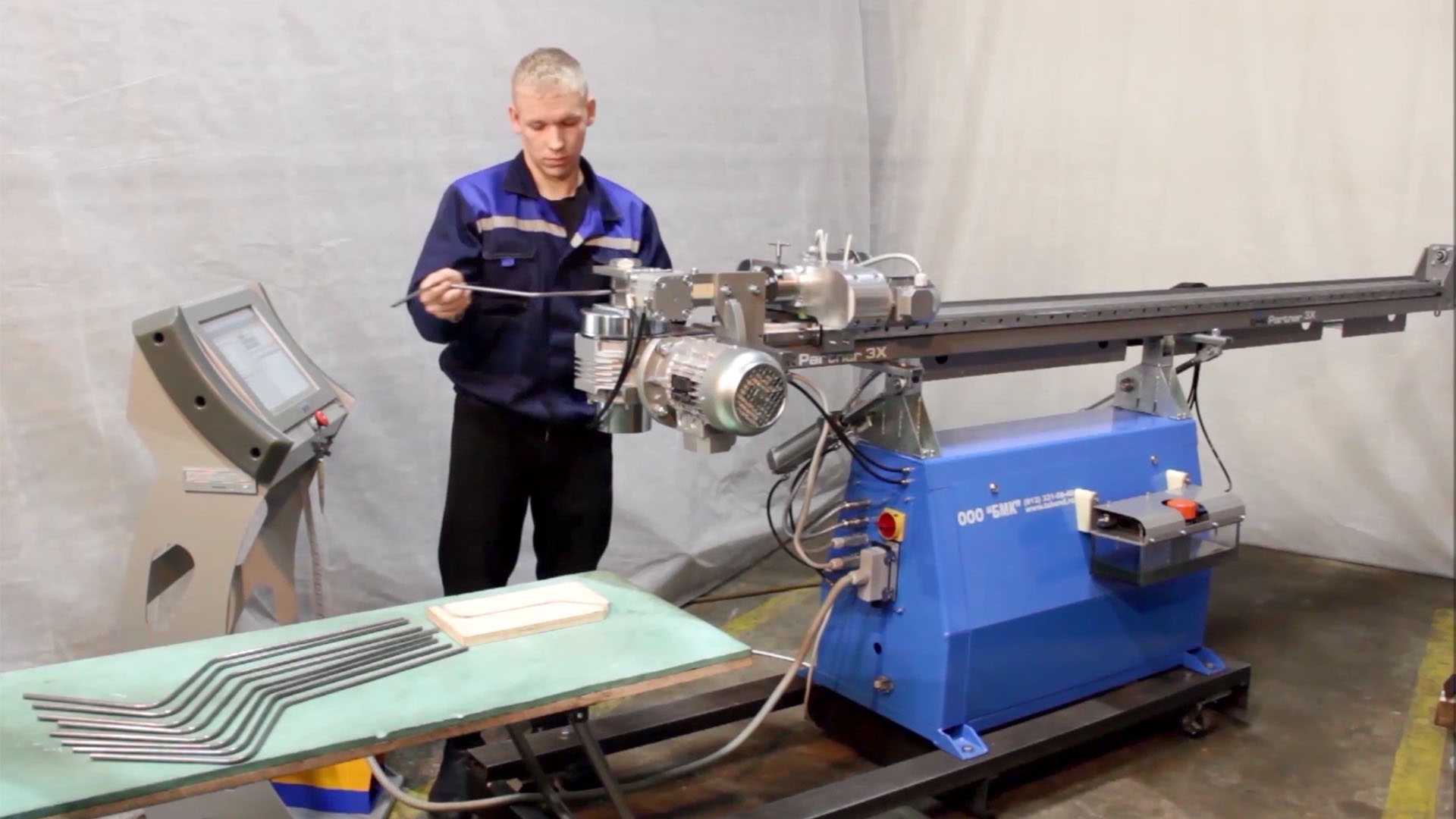

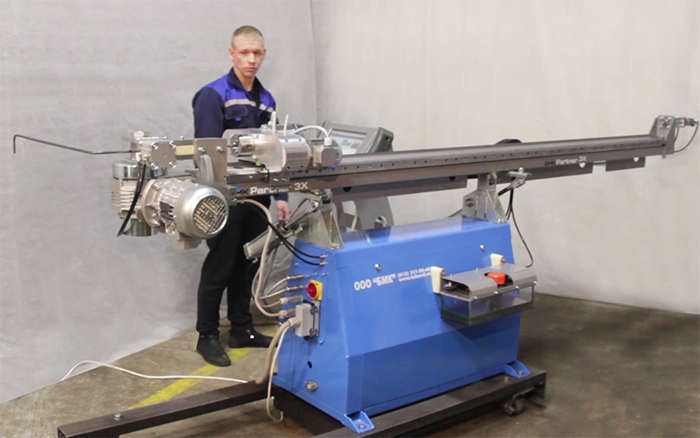

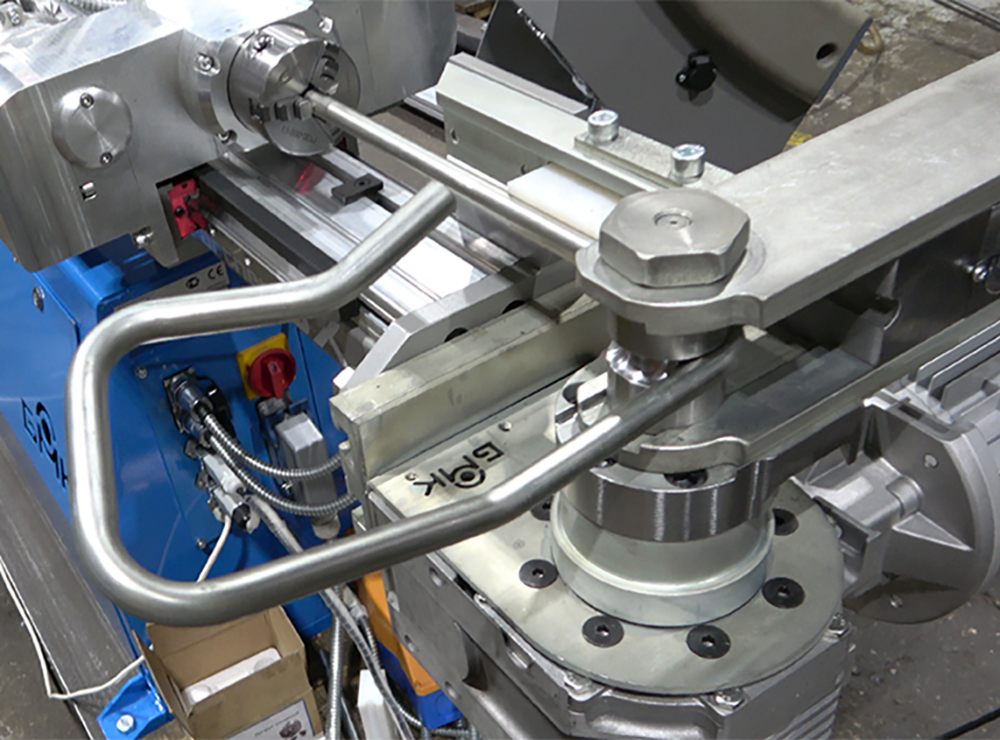

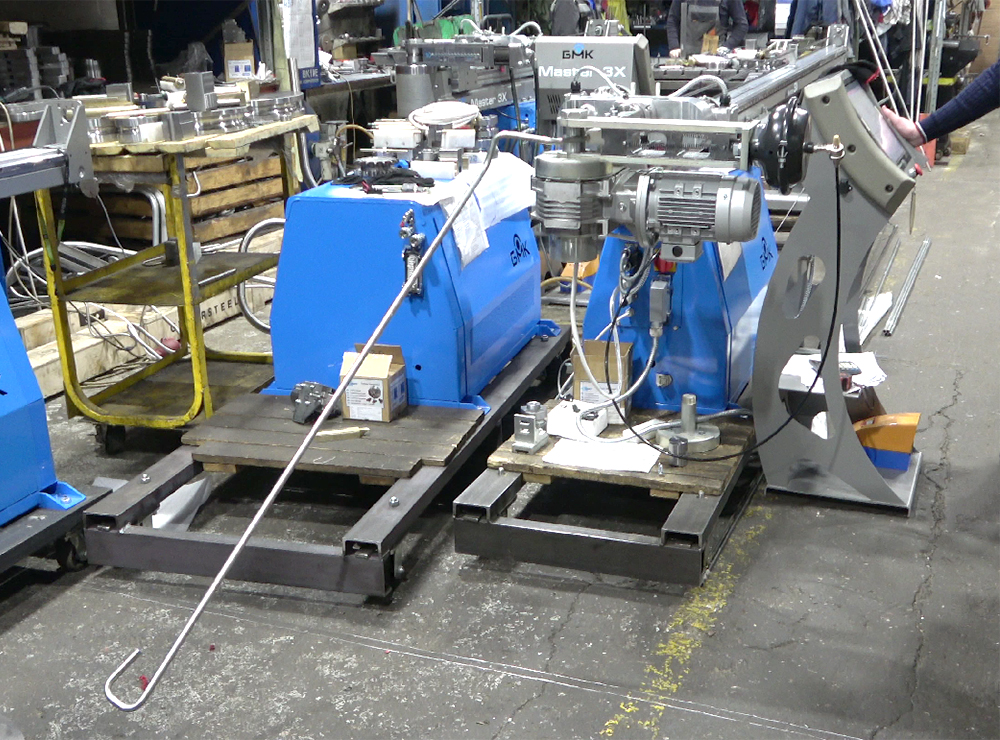

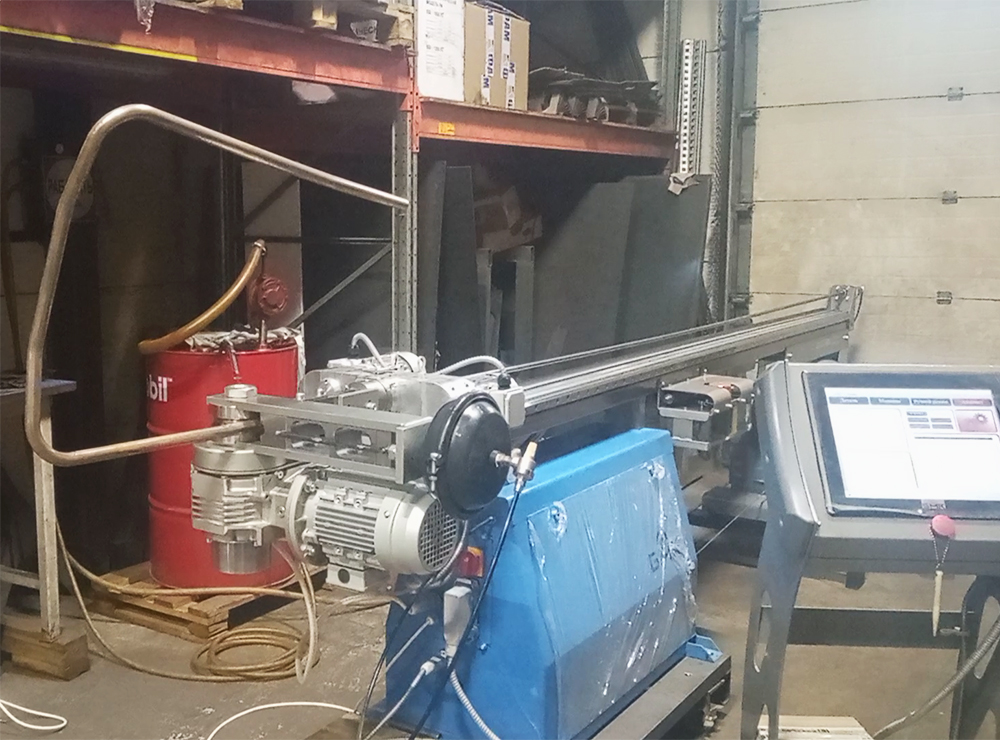

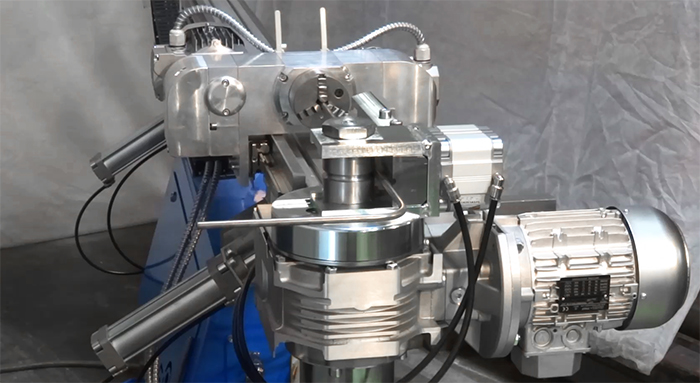

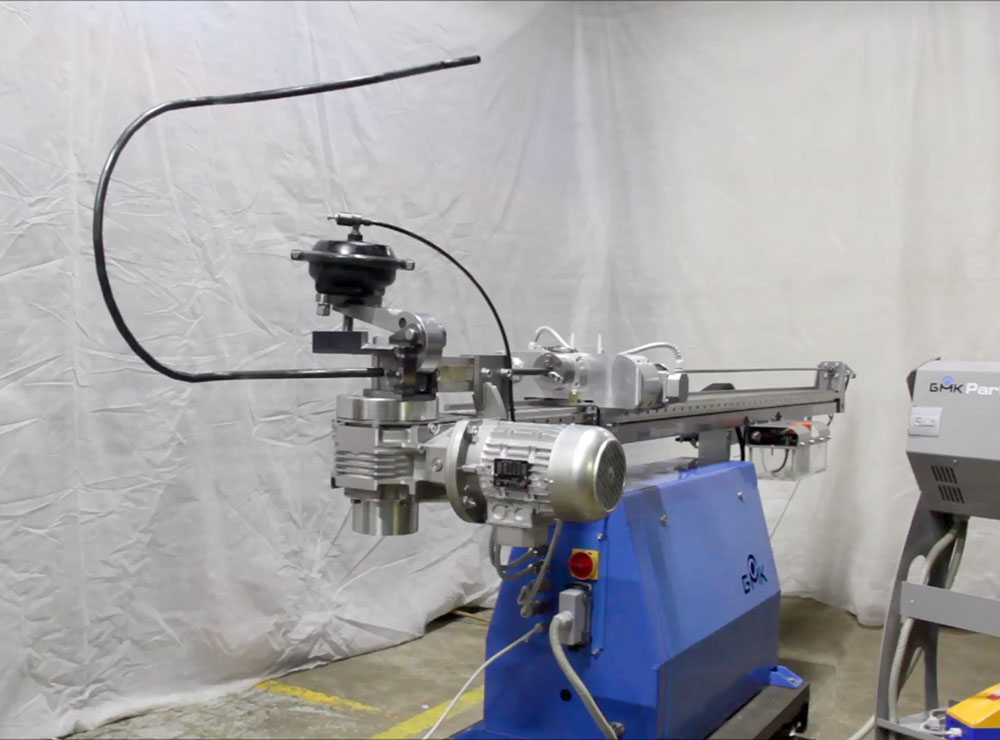

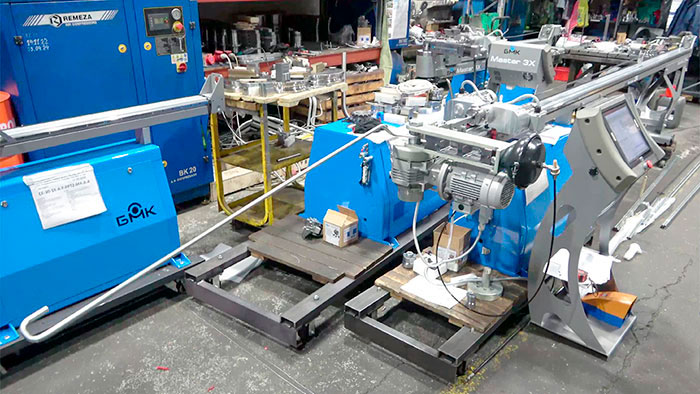

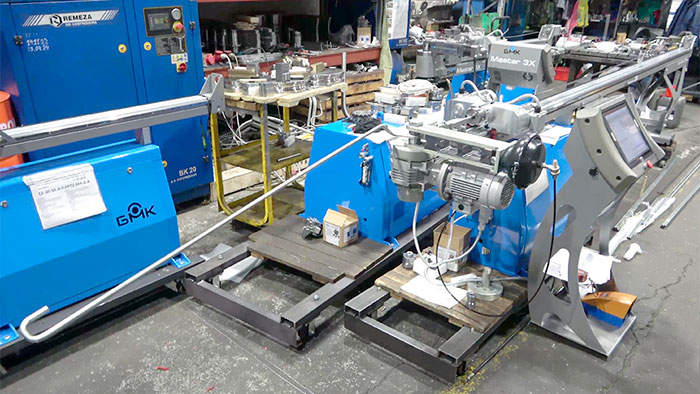

Автоматический трубогиб с компьютерным управлением CE-30 Partner 3x


Автоматический трубогиб с компьютерным управлением CE-30 Partner 3x

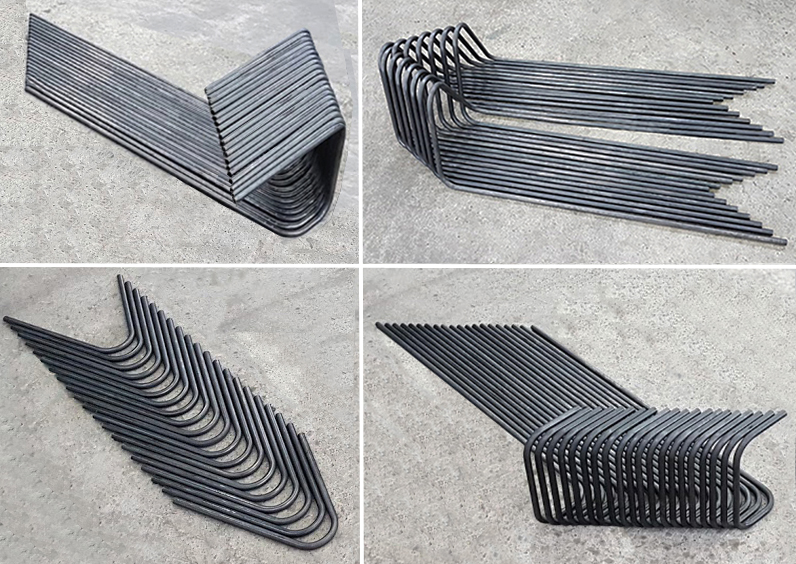

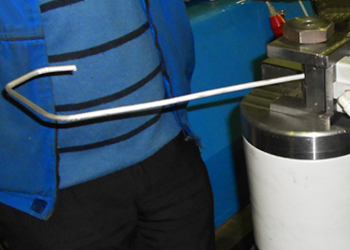

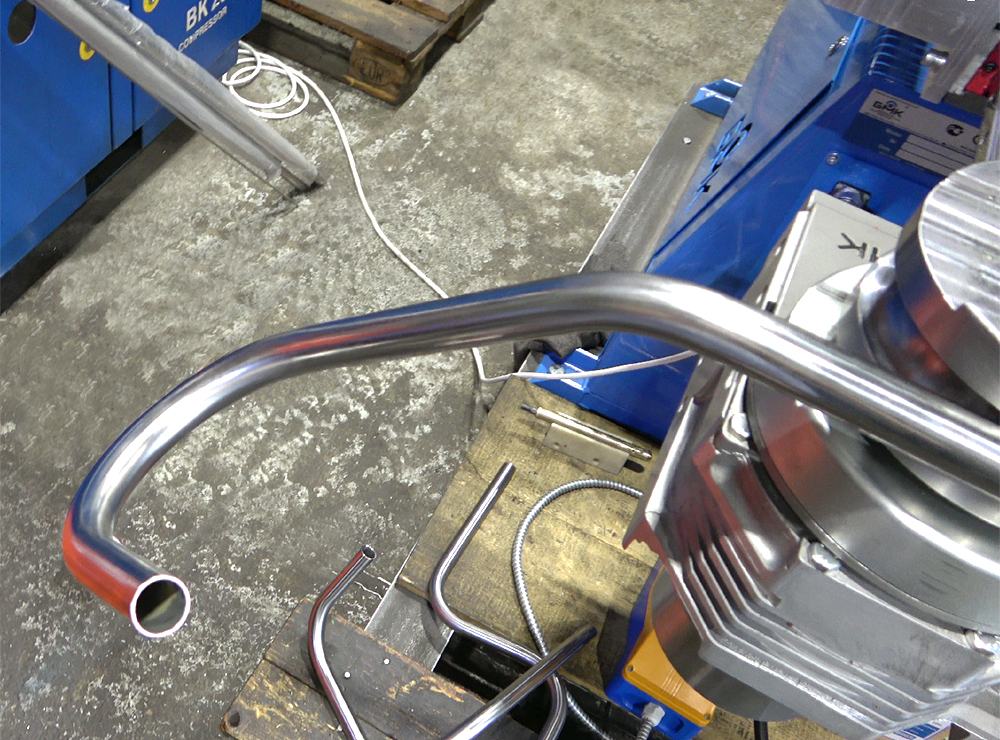

Предназначен для автоматической пространственной дорновой и бездорновой гибки:

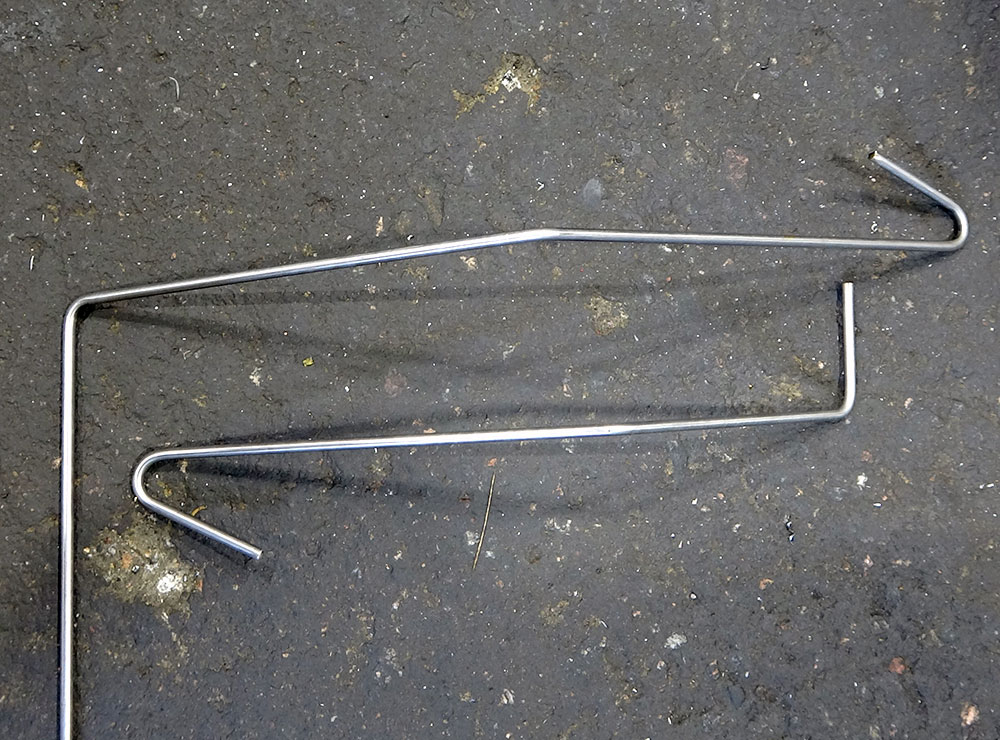

- Круглых труб и прутков

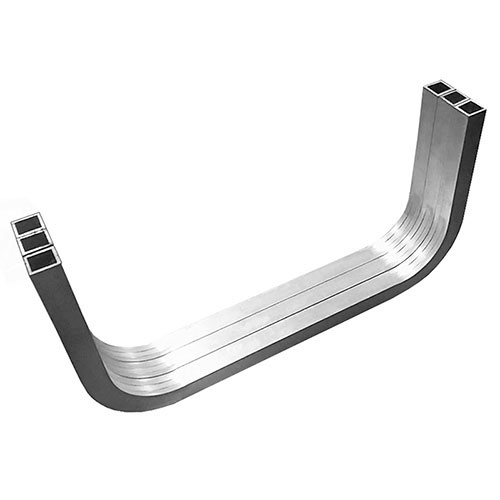

- Профильных труб

- Профильного проката

- Сложных профилей

из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Диаметры изгибаемых труб: от 3 до 30 мм

Радиусы гибов: от 5 до 400 мм

Узнать цену

Возможности автоматического трубогиба CE-30 Partner 3x по типоразмерам изгибаемых труб и профилей

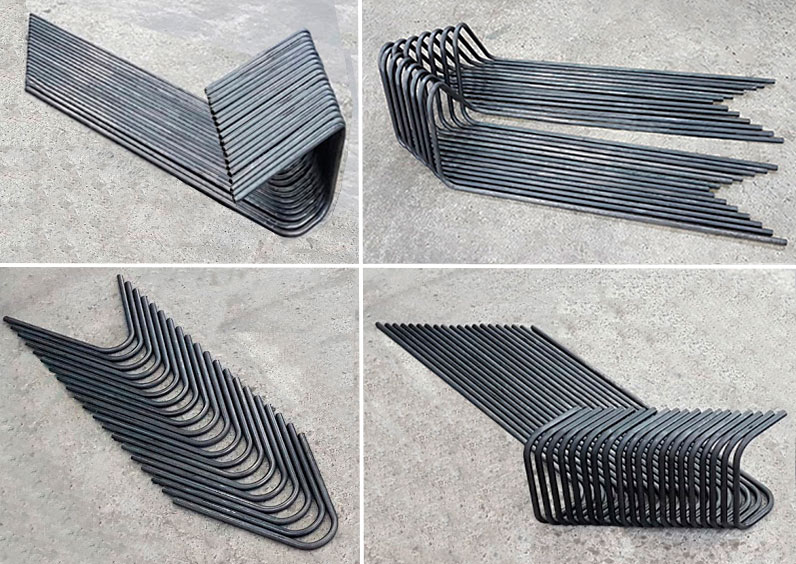

Станок позволяет осуществлять гибку:

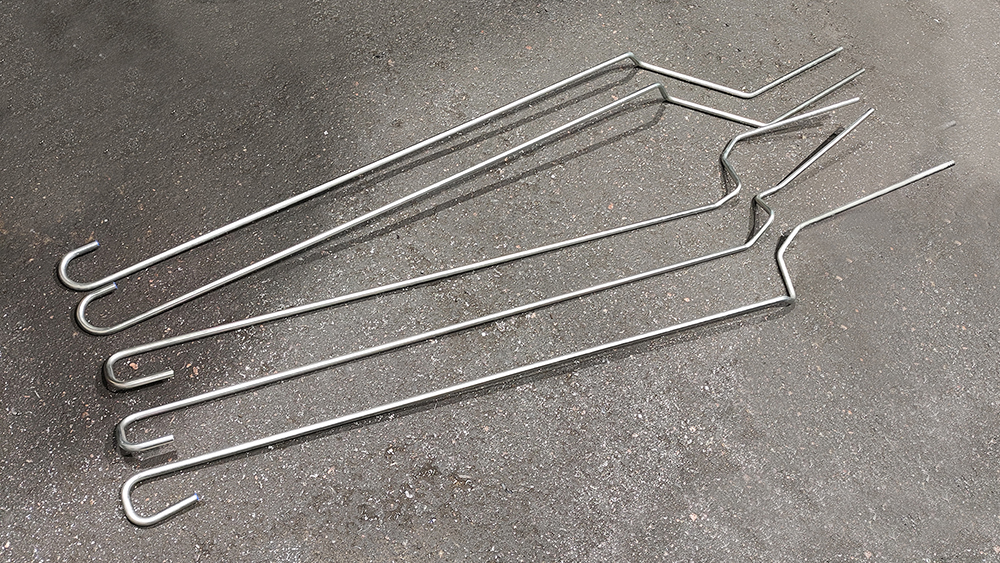

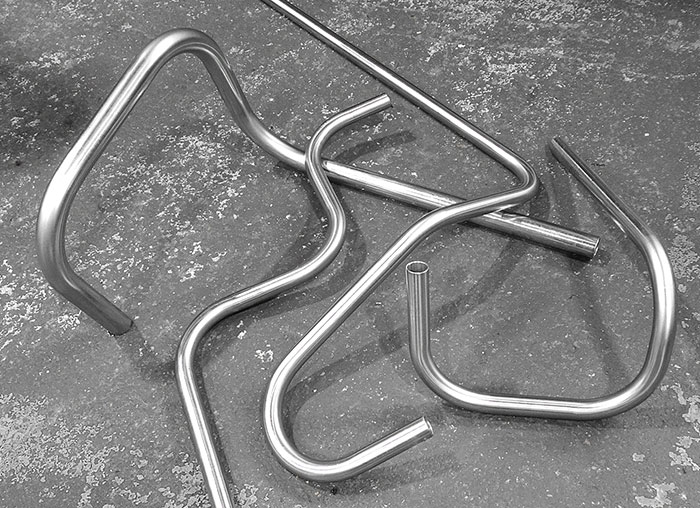

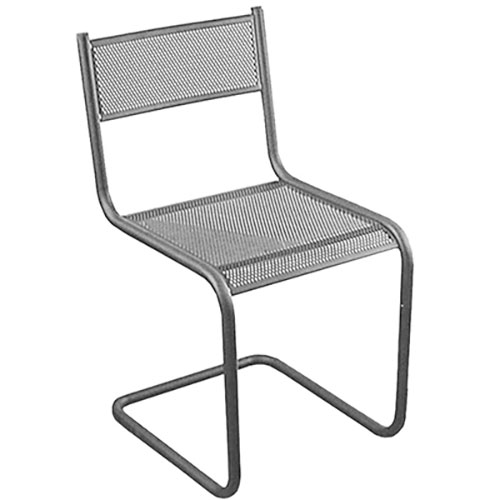

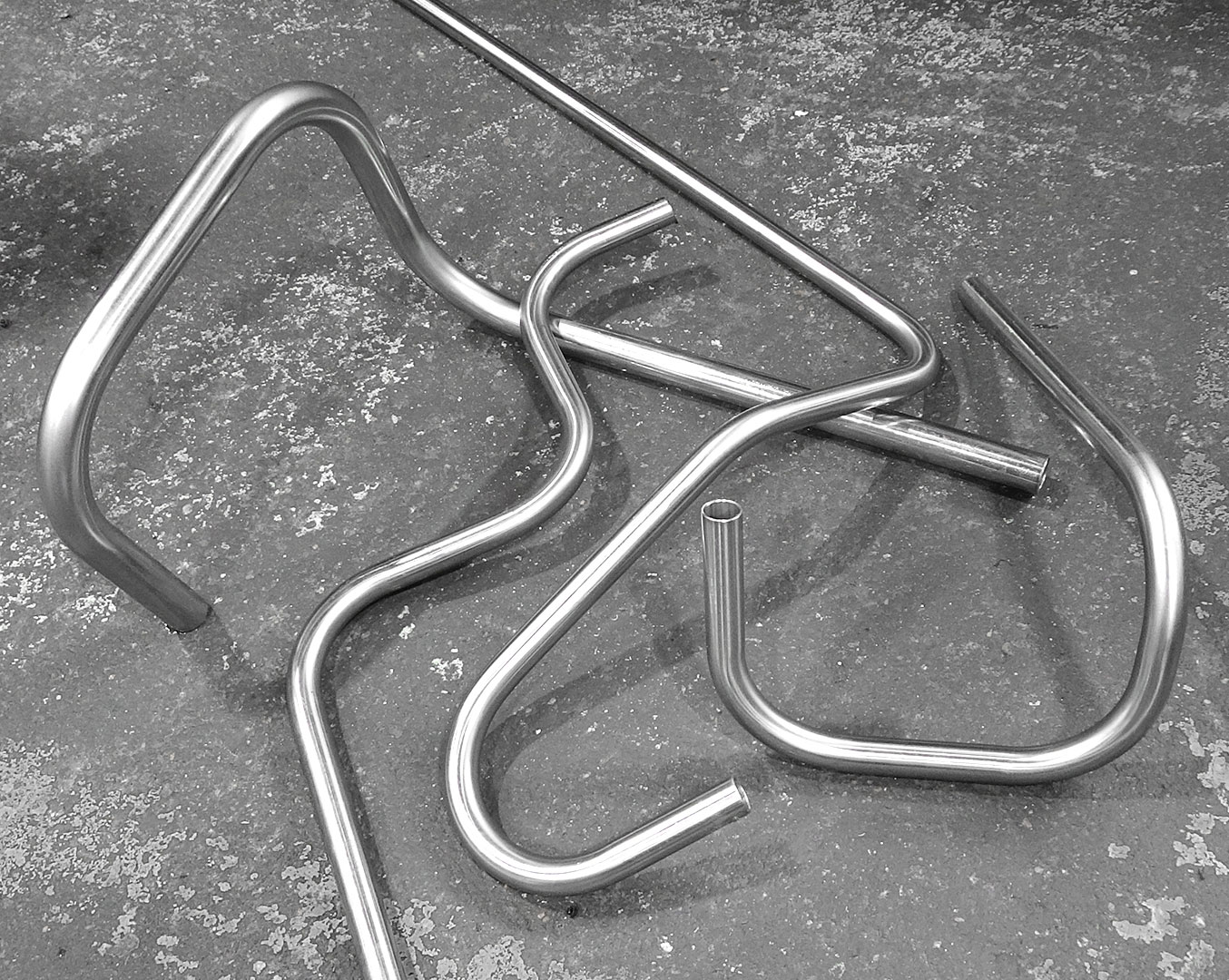

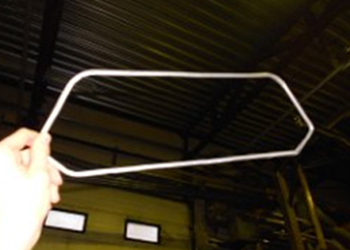

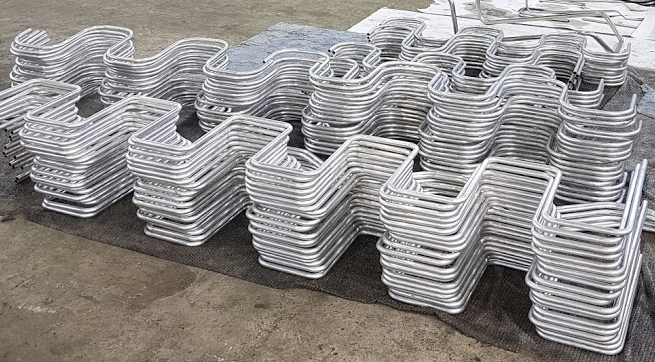

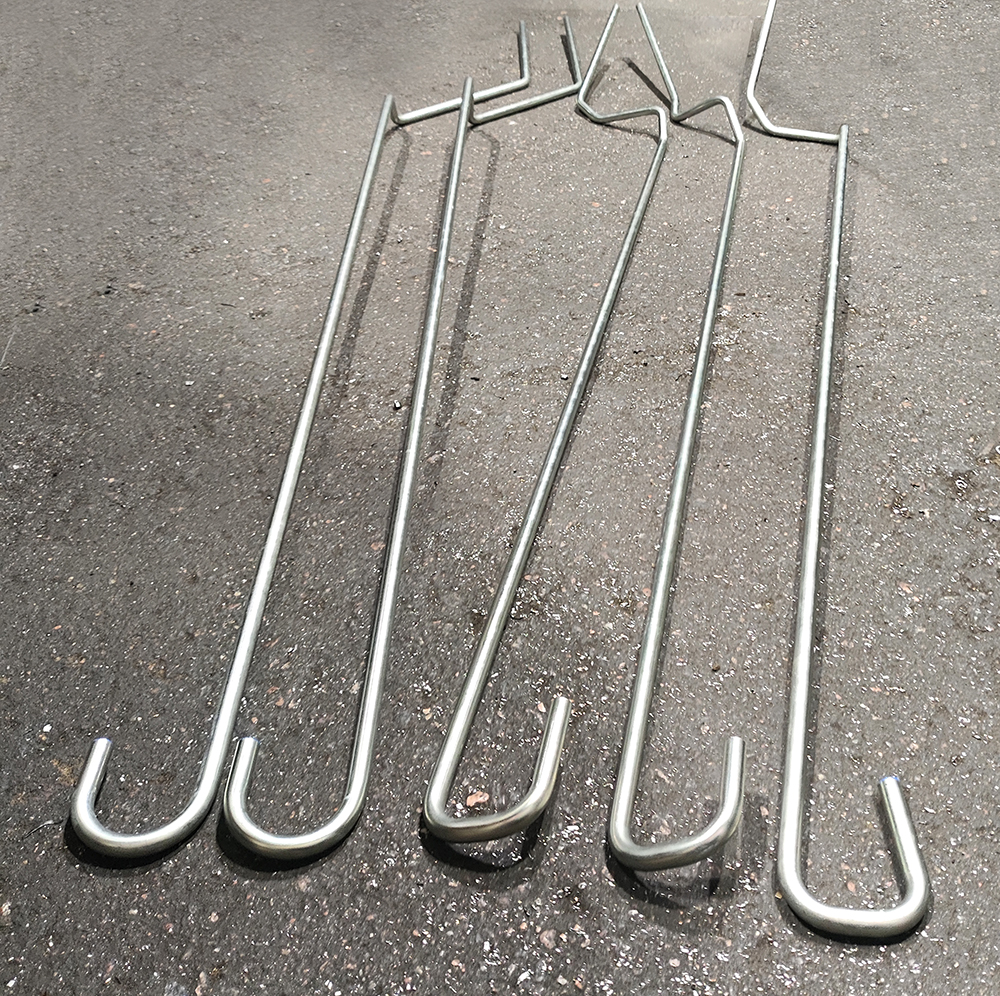

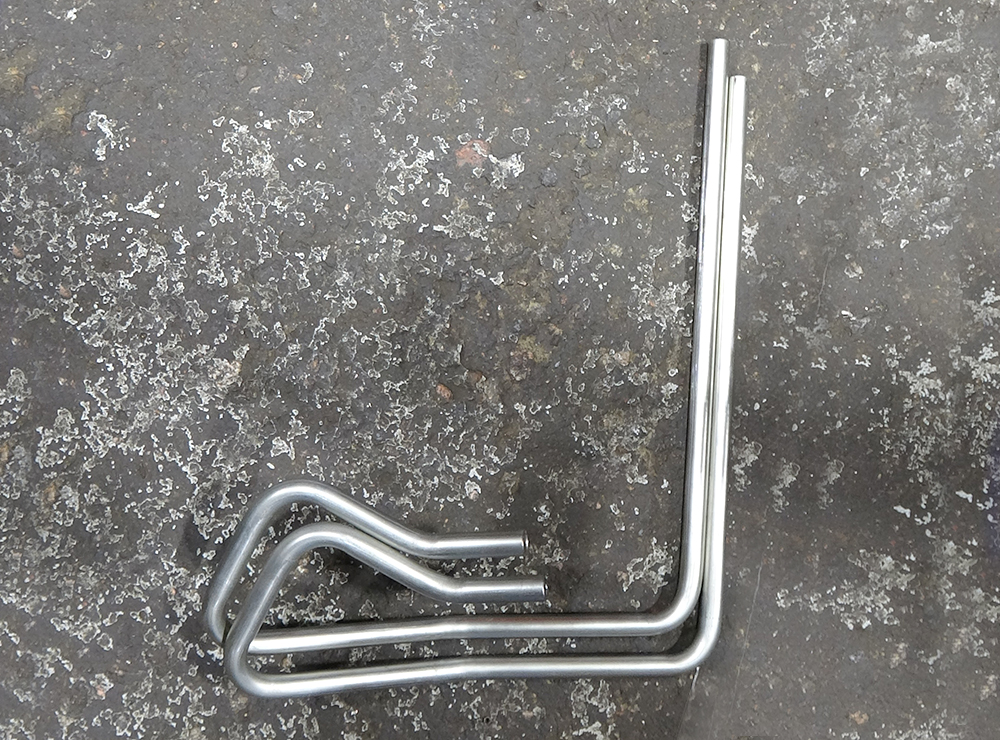

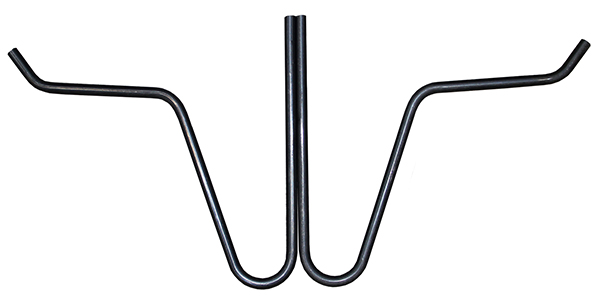

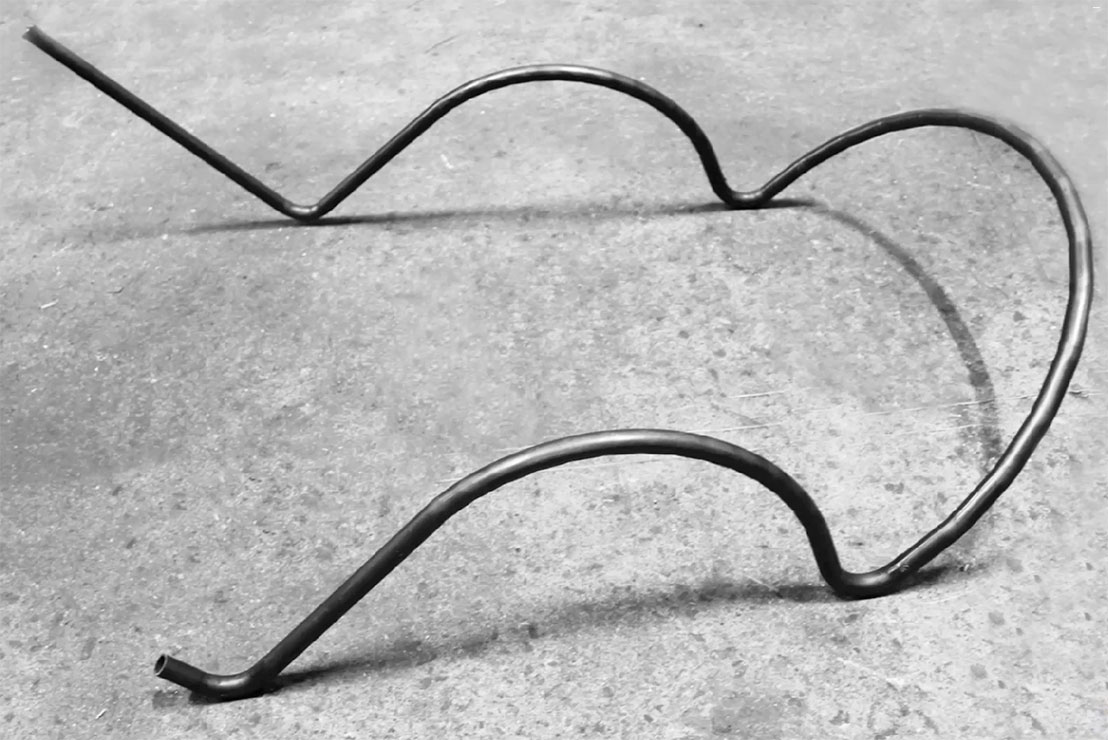

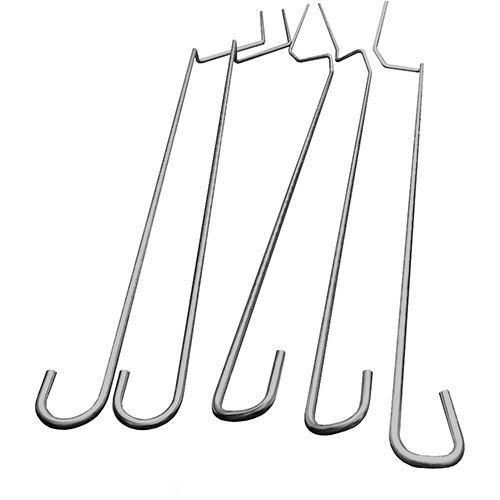

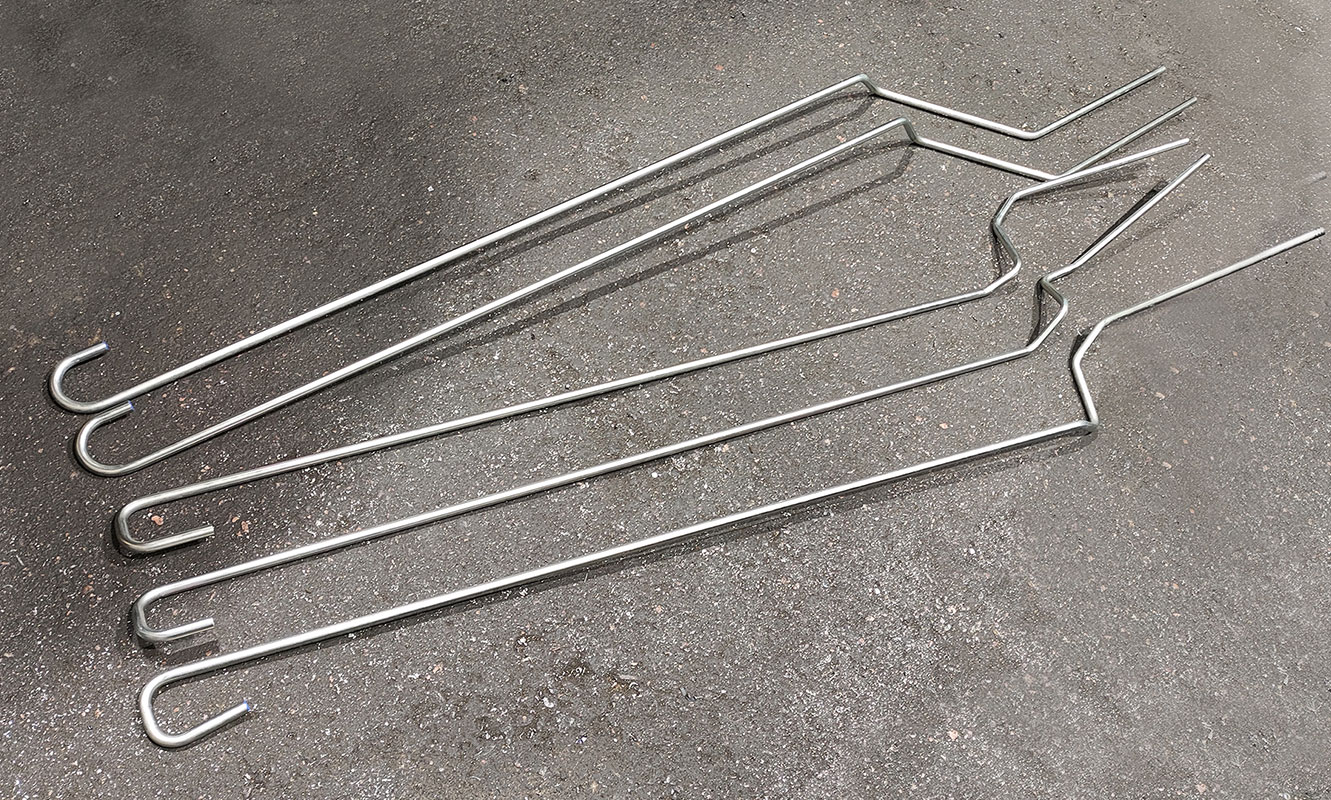

Сложных пространственных детали

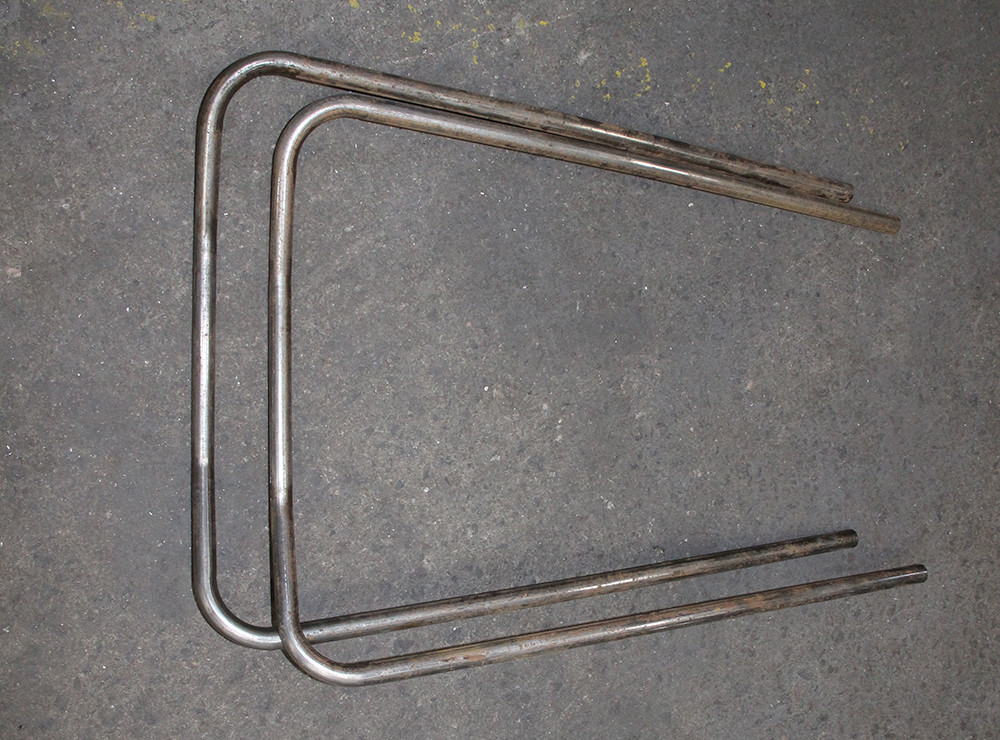

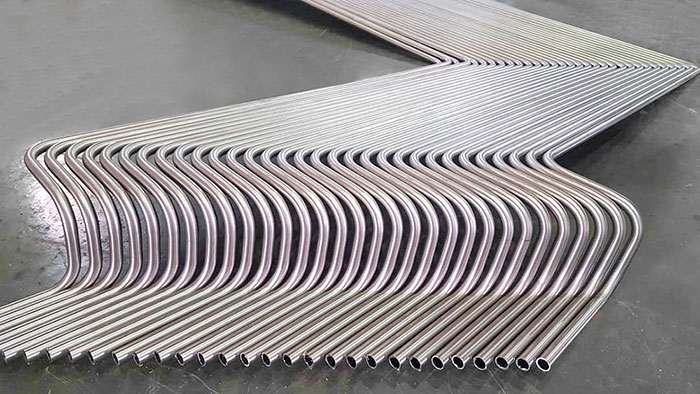

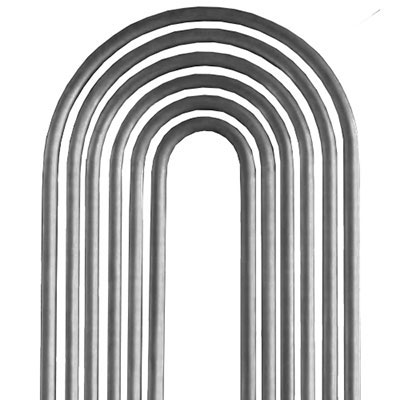

U образных труб для холодильных и бойлерных систем

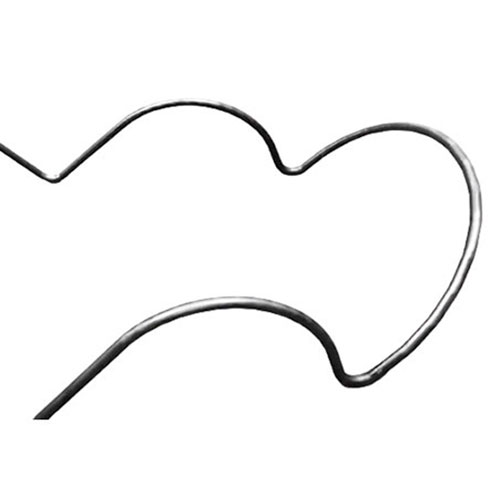

Деталей согнутых степом на любой радиус гиба без смены оснастки

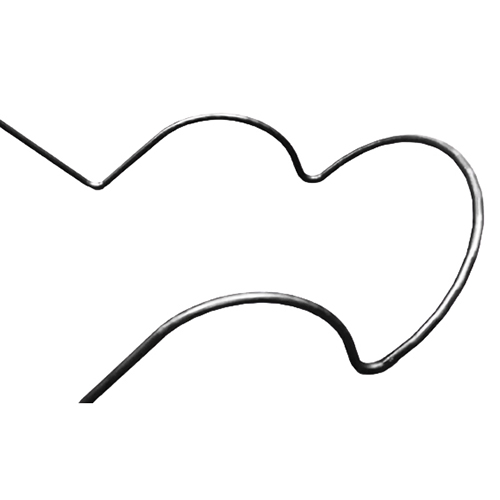

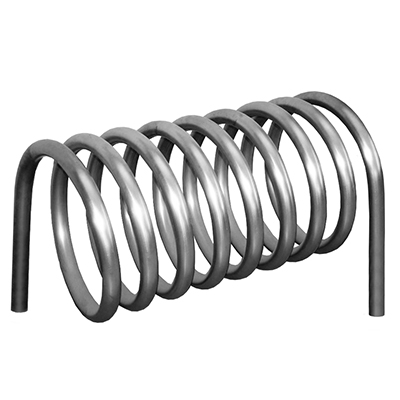

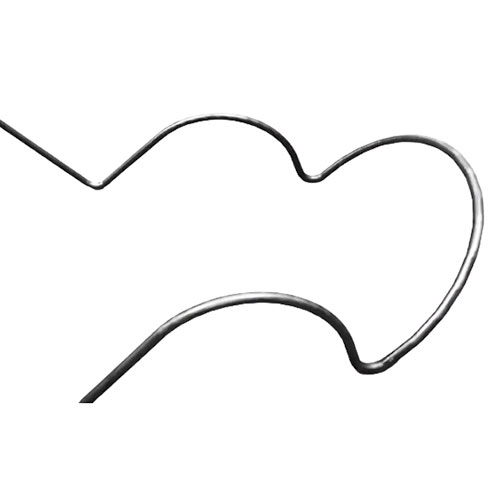

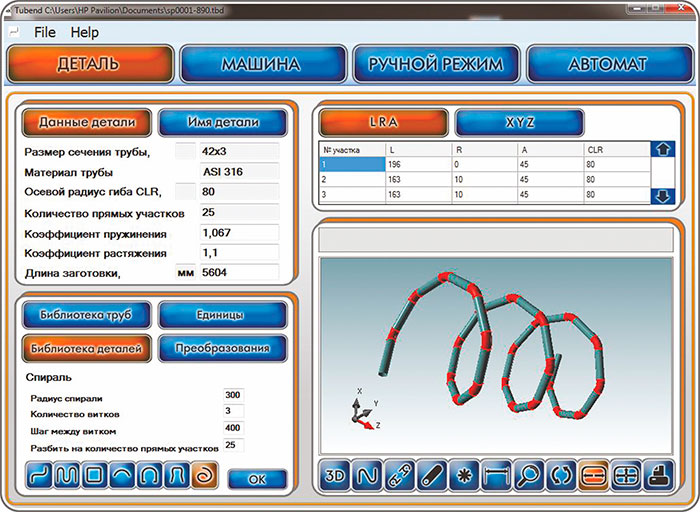

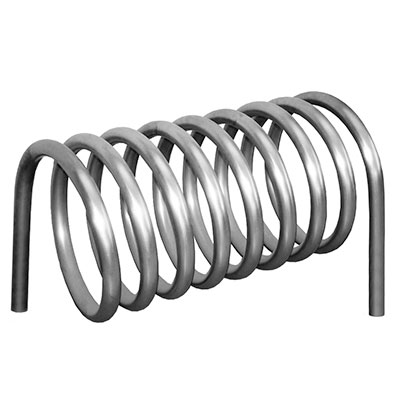

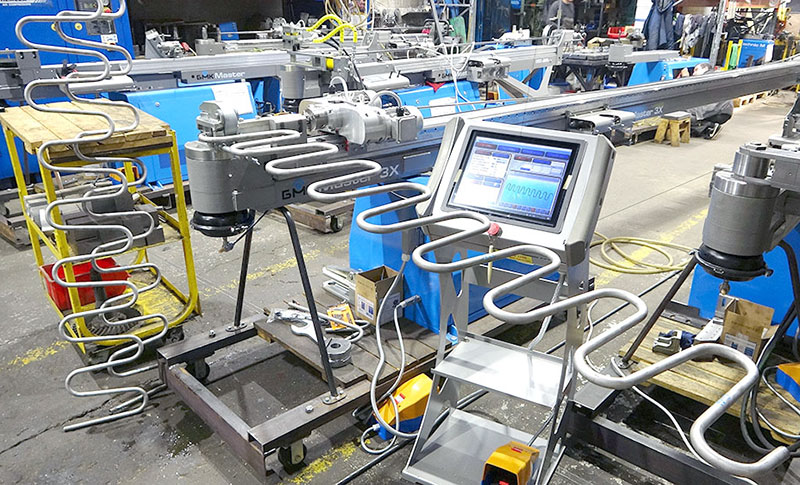

Спиралей (круглые, квадратные, прямоугольные, архимедовы)

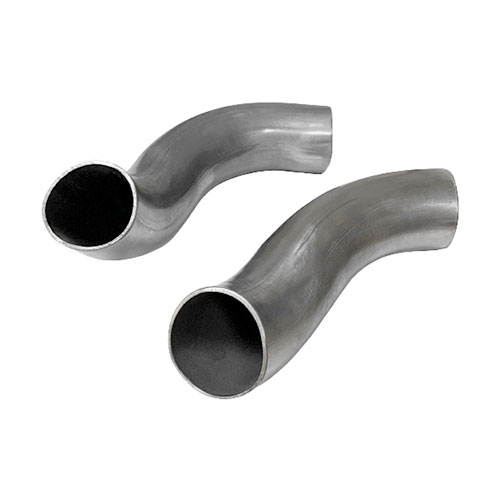

Деталей с нулевым выдвижением между гибами

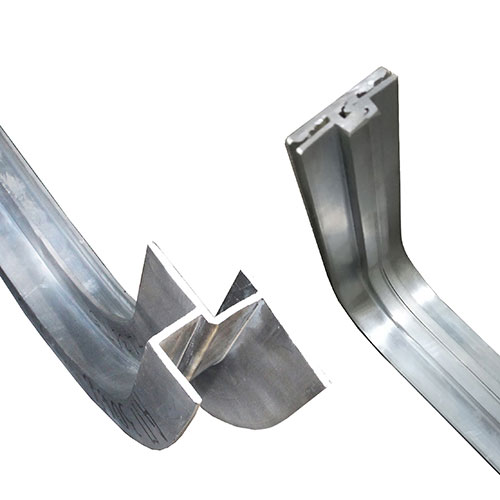

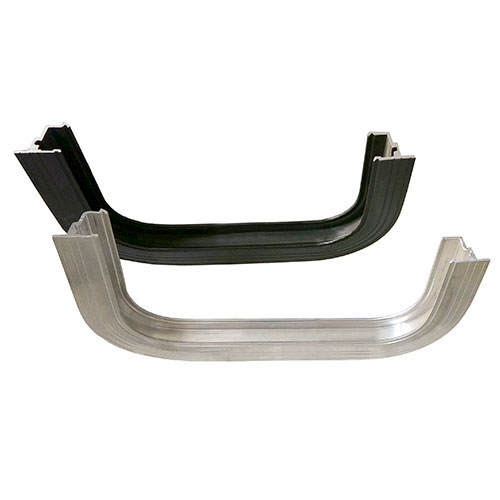

Деталей из профилей сложного сечения

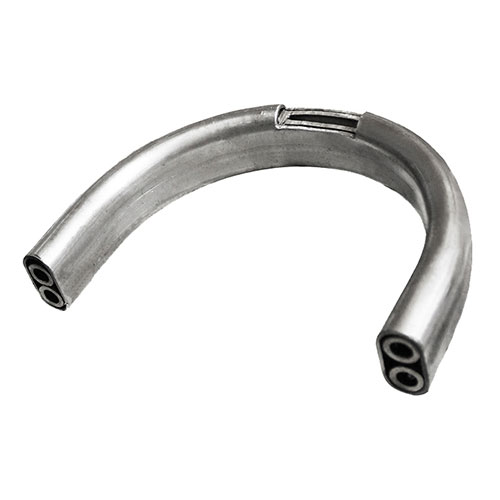

Деталей типа "труба в трубе"

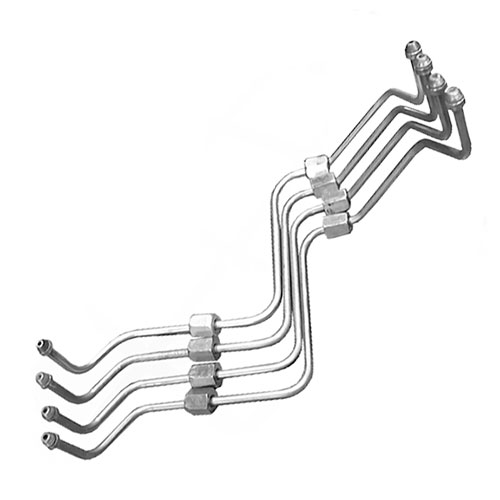

Заготовок под трубопроводы с соединительными гайками

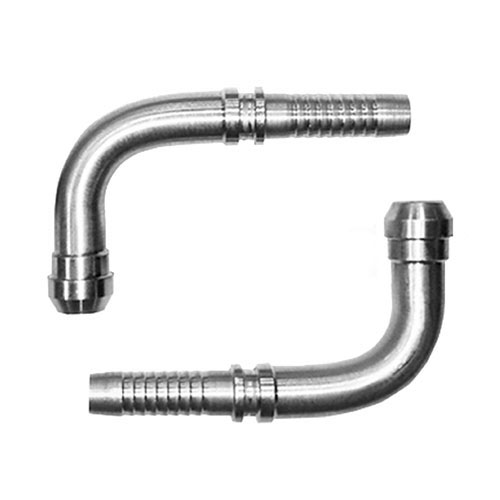

Заготовок под фитинги

Преимущества автоматического трубогиба CE-30 Partner 3x

Быстрая перенастройка станка на изготовление разных деталей

- Перенастройка станка на изготовление другого, ранее изготавливаемого наименования детали - 3-5 секунд (без смены оснастки при одном типоразмере трубы и радиусе гиба)

- Смена оснастки при переходе на другой типоразмер трубы либо другой радиус гиба - 5-7 минут


Высокая производительность при серийной гибке

- 2000 и более гибов за 8-ми часовую смену


Превосходное качество гиба

- Элипсность-овальность круглых труб в месте гиба не более 3-5%

- Гибка квадратных и прямоугольных труб без волн, гофр и заломов трубы в месте гиба

- Гибка алюминиевых профилей без гофр, волн и деформации


Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002


Отсутствие «мертвых зон»

- Вынесенный вперед гибочный модуль высотой 350 позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем.

- Опция поворота штанги.


Быстрый ввод в эксплуатацию

- Не требует фундамента, работает на технологическом подрамнике либо анкерится к полу.

- Панельный монтаж с быстроразъемными соединениями.

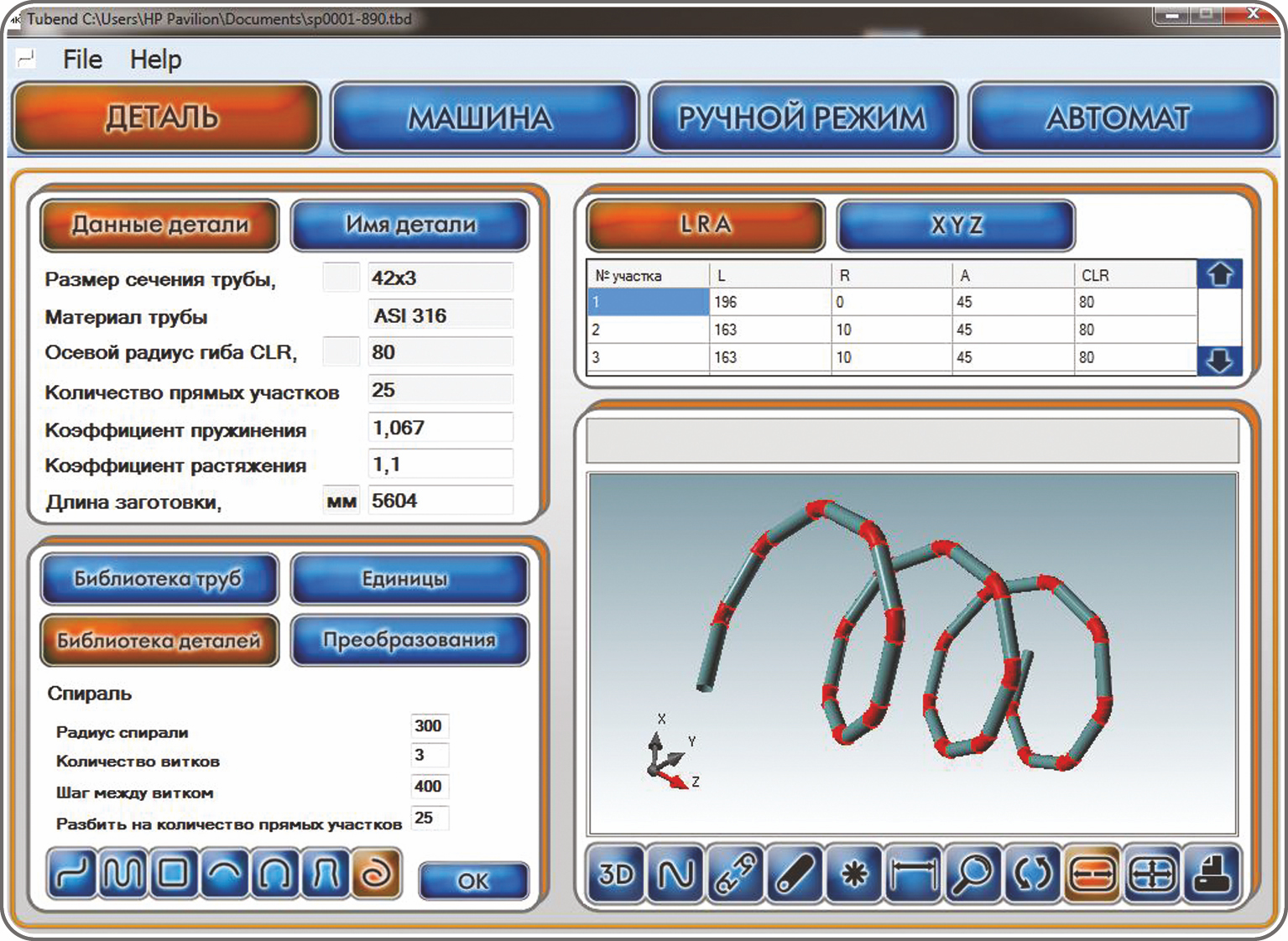

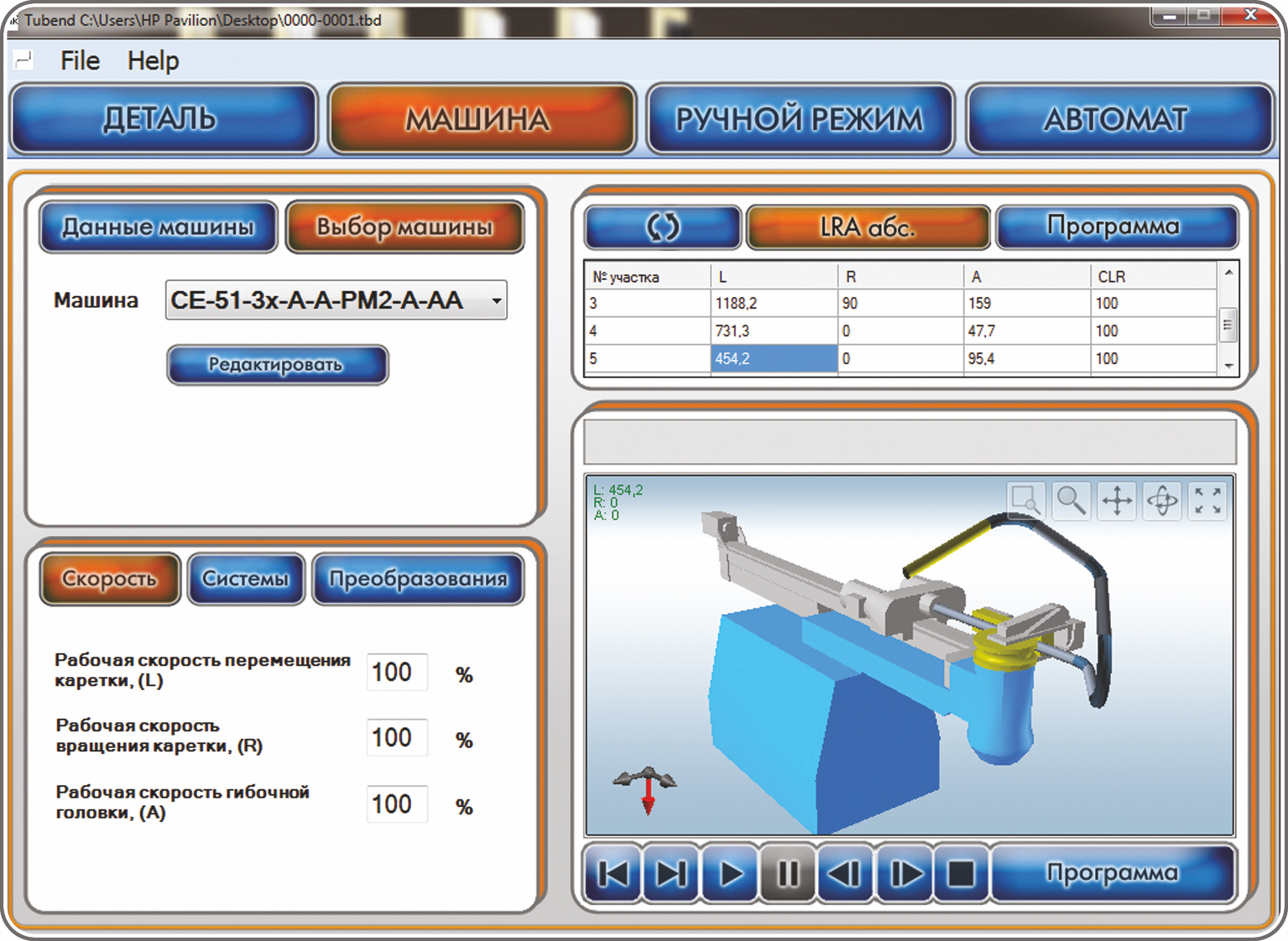

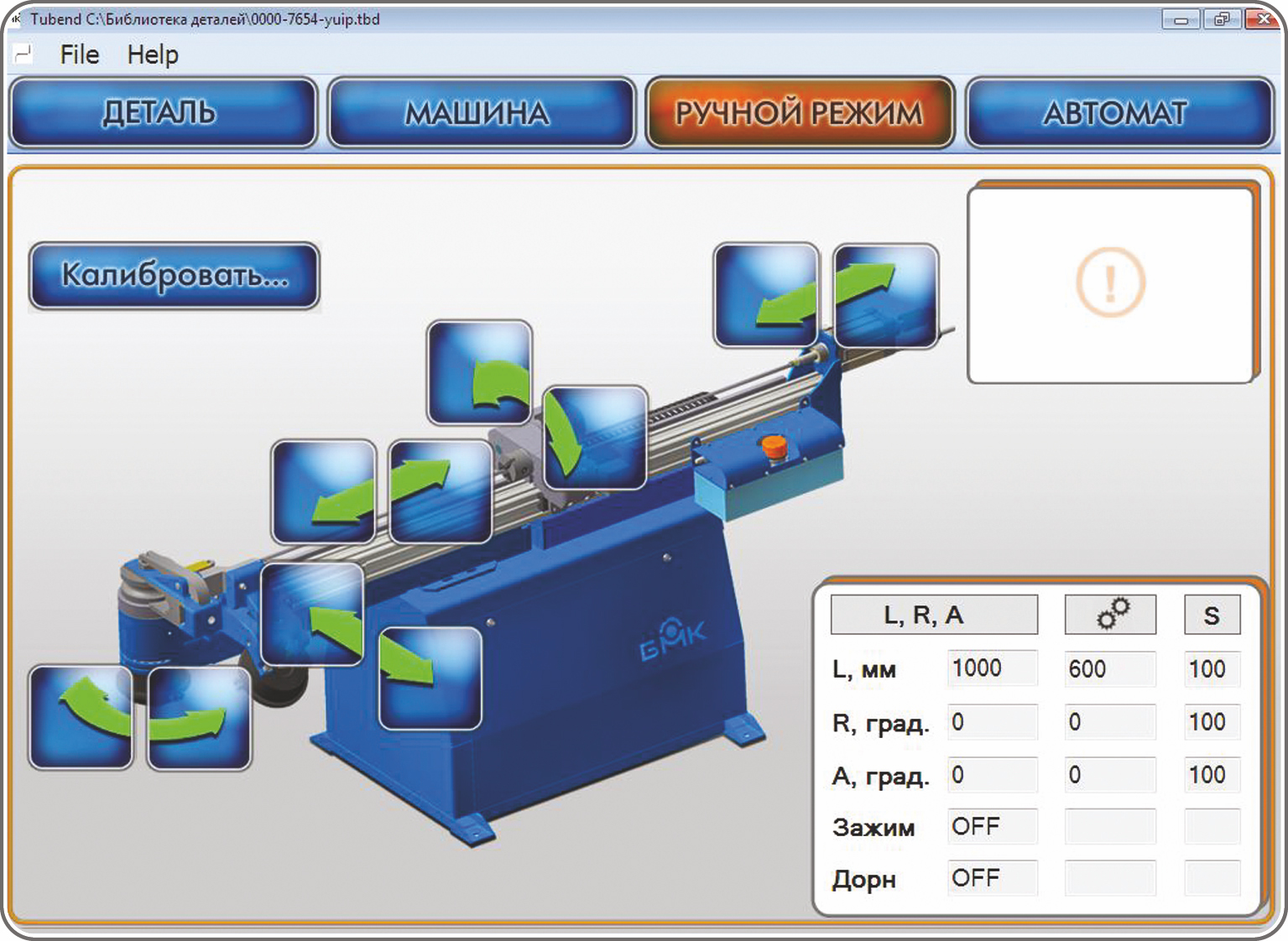

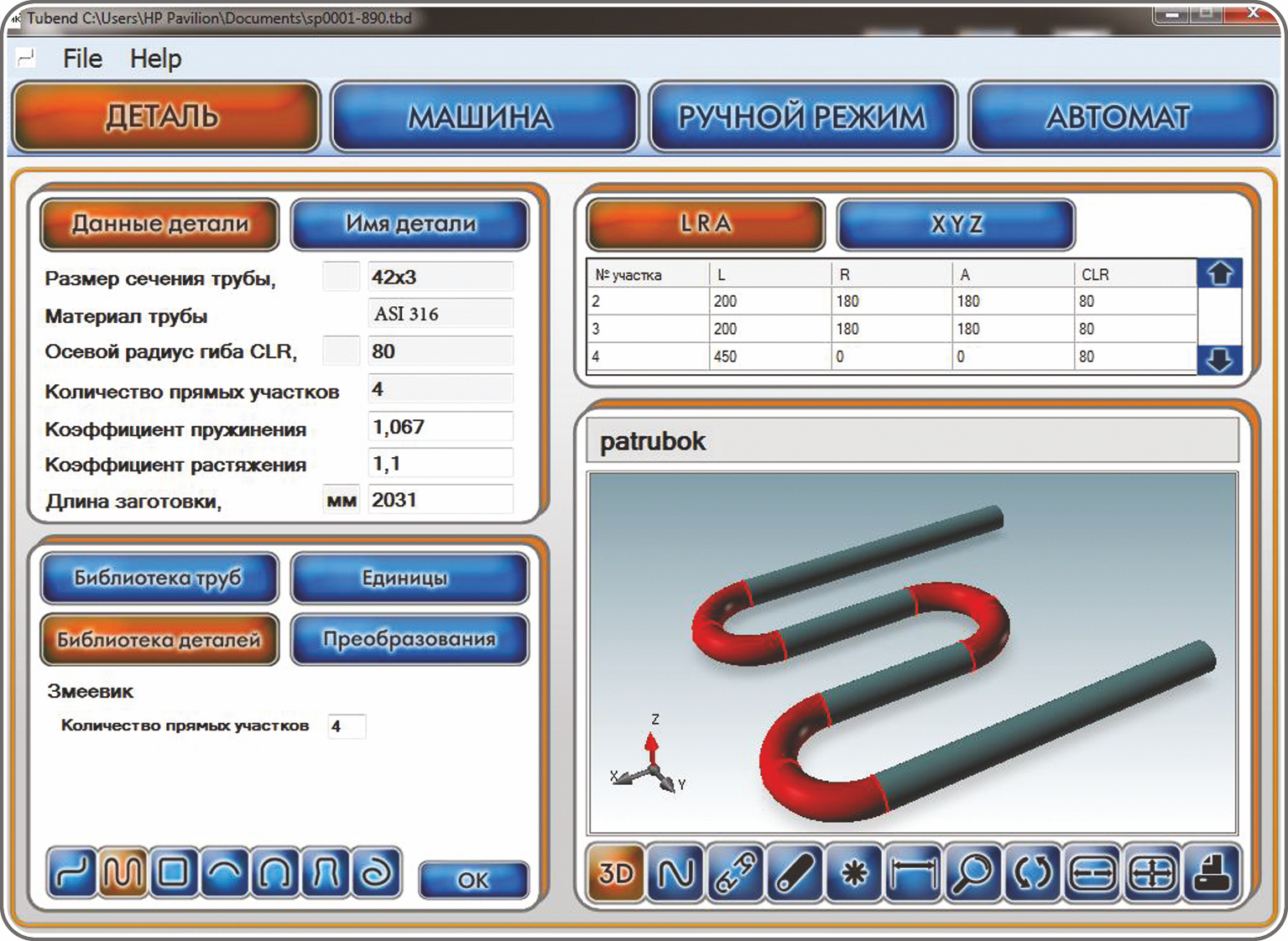

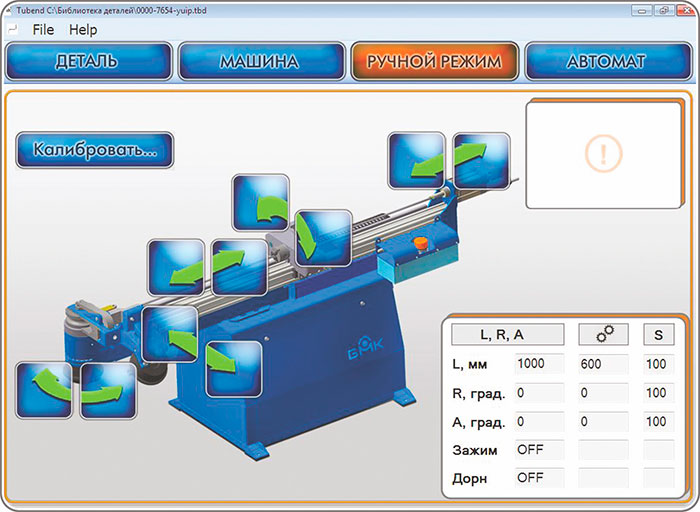

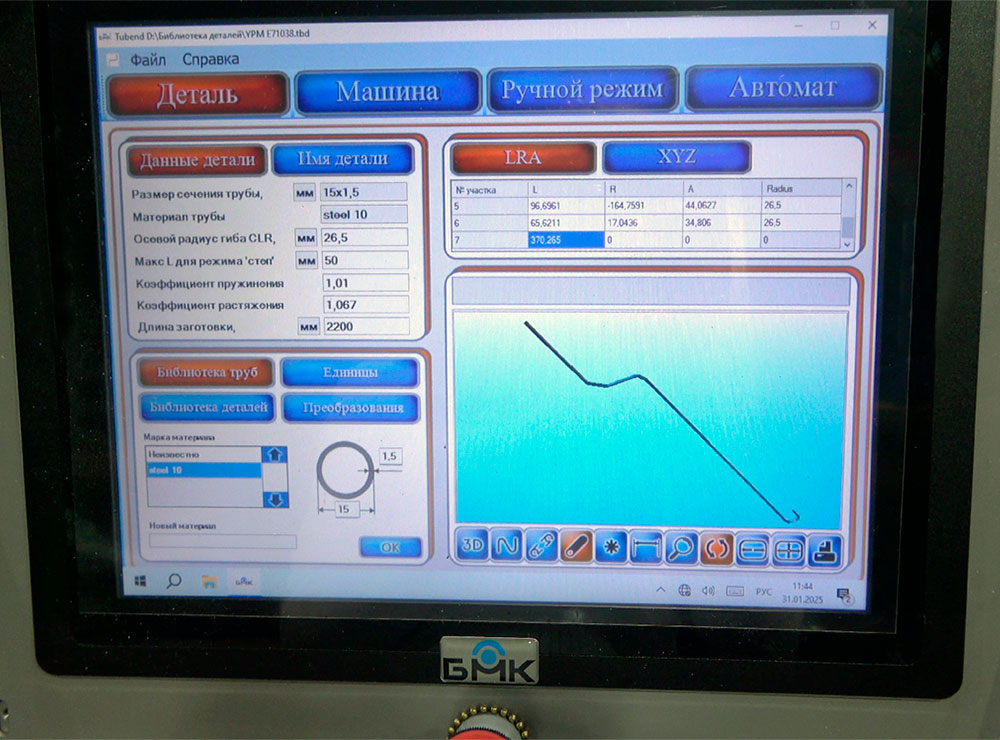

Программное обеспечение (ПО) ТUBEND автоматического трубогиба CE-30 Partner 3x

Удобное и простое. На русском языке. Изучается за 3-4 часа. Разработано на основе многолетнего опыта гибки труб и профилей с учетом пожеланий и потребностей российских трубогибщиков.

Обеспечивает быстрое проектирование деталей без использования других конструкторских программ.

Позволяет удаленно контролировать работу станка с компьютера, ноутбука, гаджетов - обновлять ПО и вносить корректировки в программу, используя интернет или сеть.

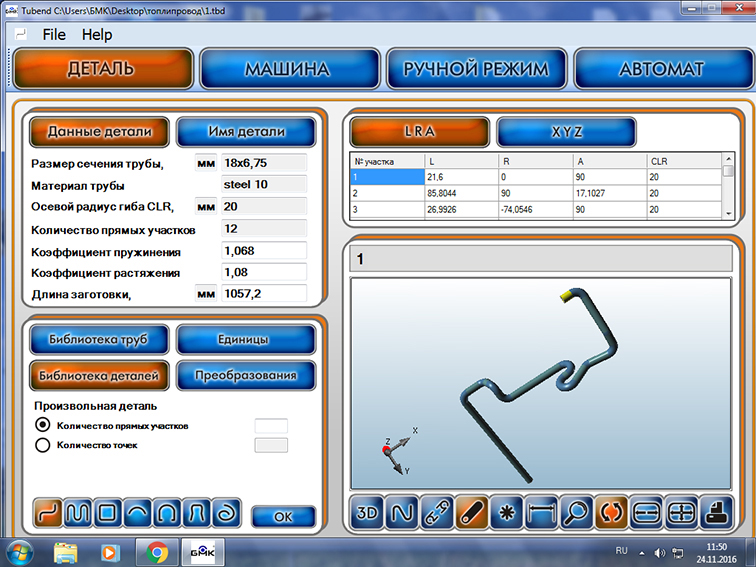

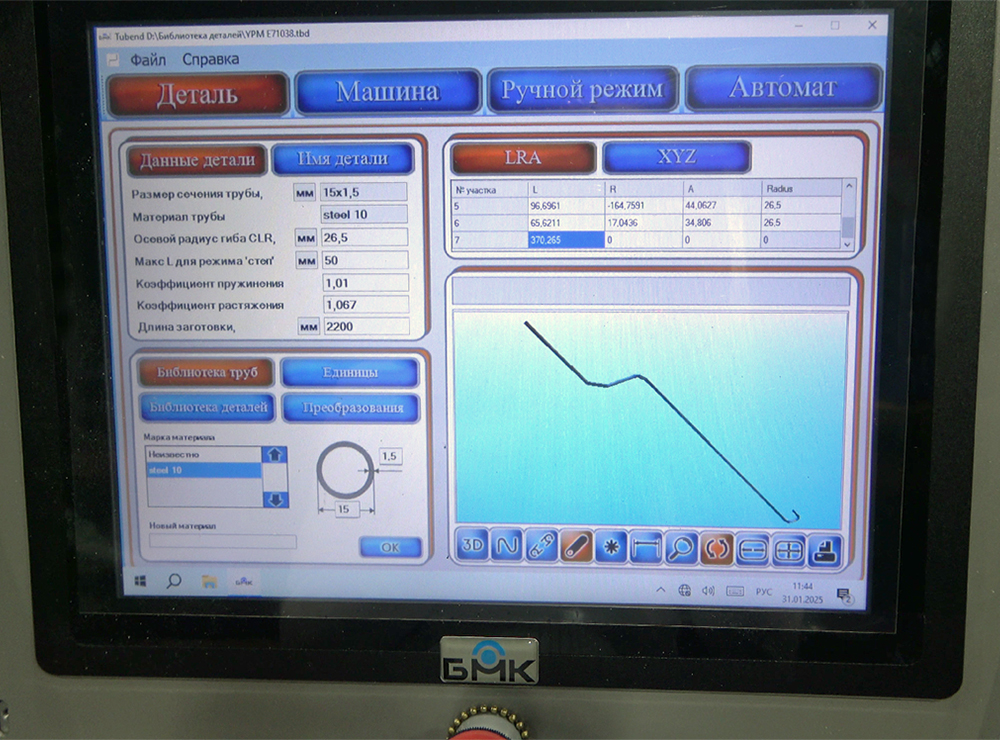

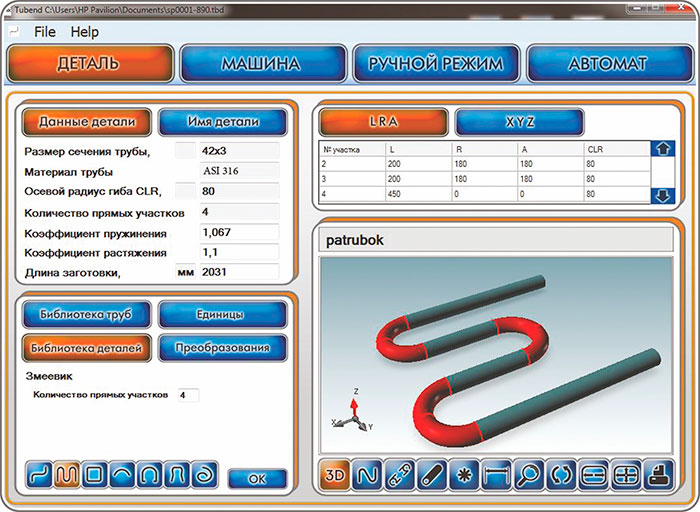

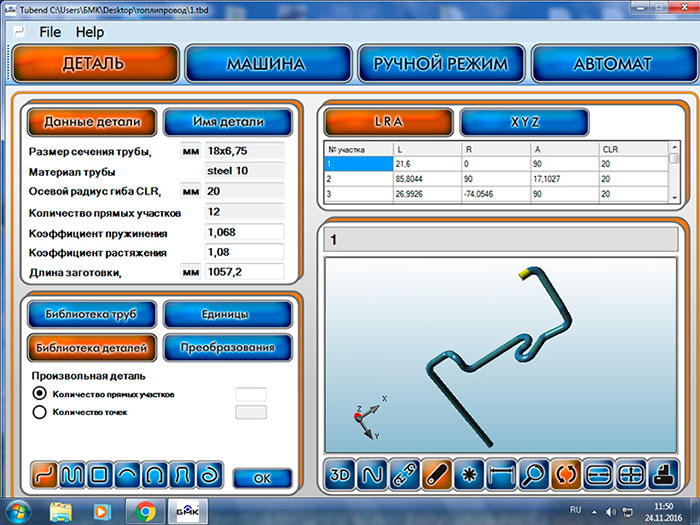

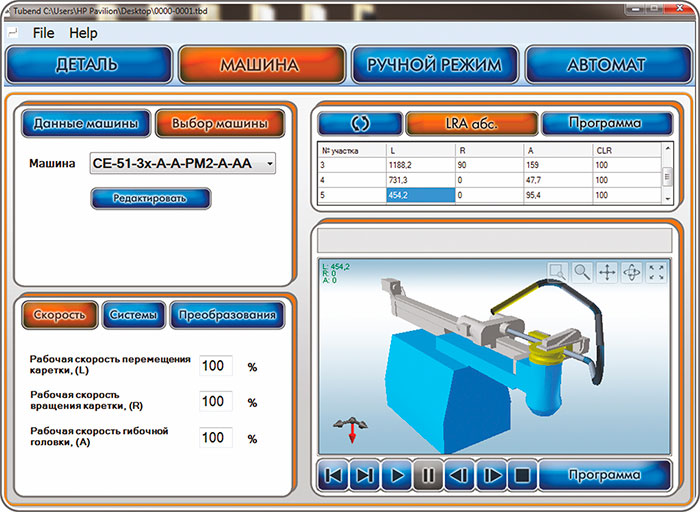

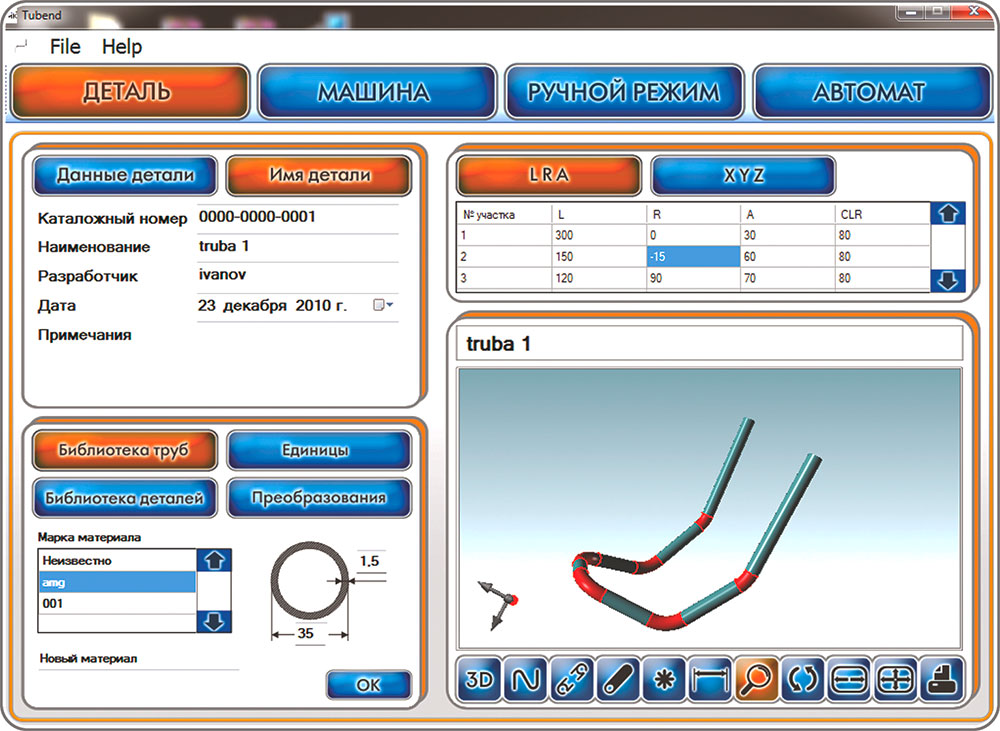

Проектирование деталей

Чтобы спроектировать деталь, оператору достаточно внести в программу станка данные о детали одним из способов:

- Ввести координаты детали в XYZ, либо значения ALR: (A) Углов гибов /(L) Длин прямых участков между гибами  / (R) Углов поворота в пространстве

- Импортировать файл детали из конструкторских программ: Autocad, Solidworks, Компас


По введенным данным ПО TUBEND автоматически:

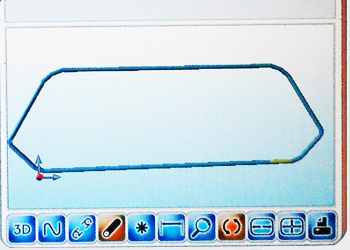

- Построит 3D модель детали с возможностию ее вращения, приближения, замера расстояния между любыми ее участками, просмотра габаритных размеров.

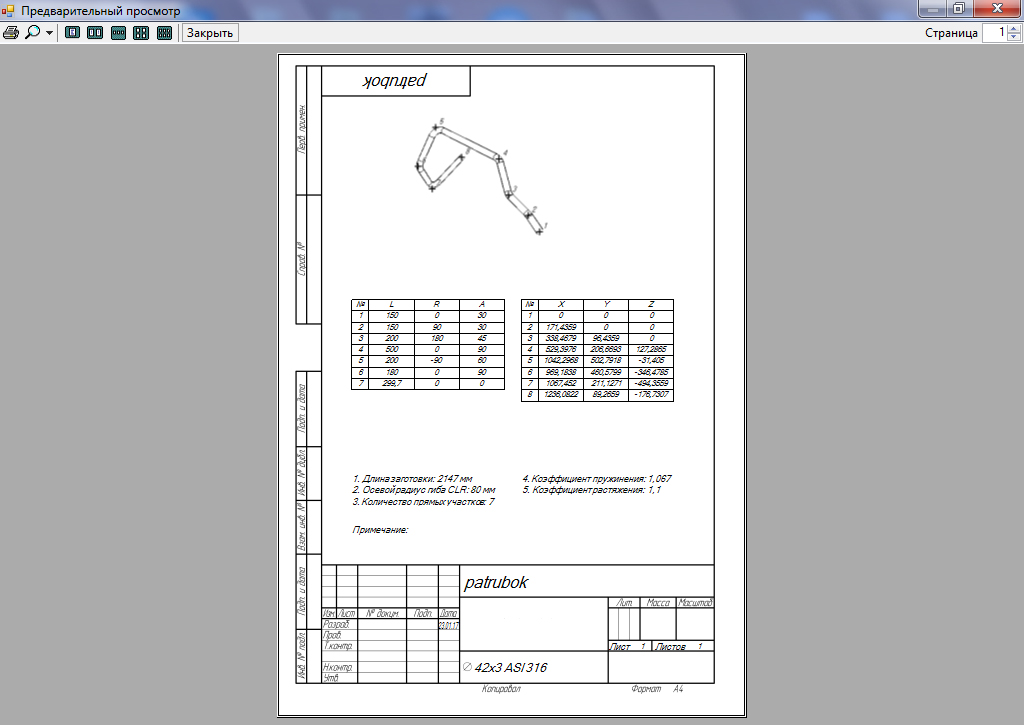

- Построит чертеж детали с аксинометрией, таблицами значений XYZ и ALR, указанием данных детали (типоразмер и материал трубы, длина заготовки, примечания и т.д.)

- Создаст программу для гибки детали

- Расчитает длинну заготовки с учетом растяжения и пружинения материала трубы

- Рассчитает требуемые углы гибов с учетом коэфициента пружинения материала трубы


Симуляция гибки

- В программе вы можете просмотреть анимационное видео (симуляцию) гибки спроектированной детали с привязкой к вашему станку.

- Используется для проверки возможности изготовления детали перед началом гибки

- Во время симуляции гибки на видео подсвечиваются участки детали, требующие корректировки

- При необходимости пограмма автоматически пересчитает параметры начала гибки детали с одного конца на другой или с правосторонней гибки на левостороннюю (при наличии функции левосторонней гибки)


2 режима гибки

- Автоматический. Обеспечивает высокую точность и производительность, исключая из процесса человеческий фактор. Работа оператора заключается только в заправке трубы в станок, нажатии на педаль и снятии готового изделия.

-Пошаговый: Дает возможность корректировки программы на любом этапе проектирования и гибки деталей, а так же для отработки технологии вновь изготавливаемых деталей.


Дополнительные возможности ПО TUBEND

- Производит пересчет: Параметров детали с правосторонней гибки на левостороннюю и наоборот / Параметров детали для гибки с другой стороны / Координат детали XYZ в LRA и наоборот / Параметров детали из мм в дюймы и наоборот

- Имеет библиотеки: Типовых деталей / Материалов / Спроектированных деталей с памятью более 10 миллионов деталей.

- Сохраняет статистику: Количество изготовленных деталей / Наименование  деталей / Время изготовления одной конкретной детали и партии деталей

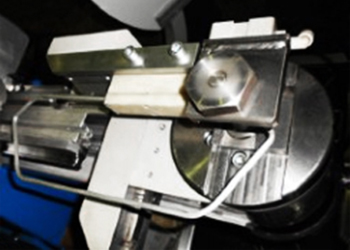

Варианты оснастки к автоматическому трубогибу CE-30 Partner 3x

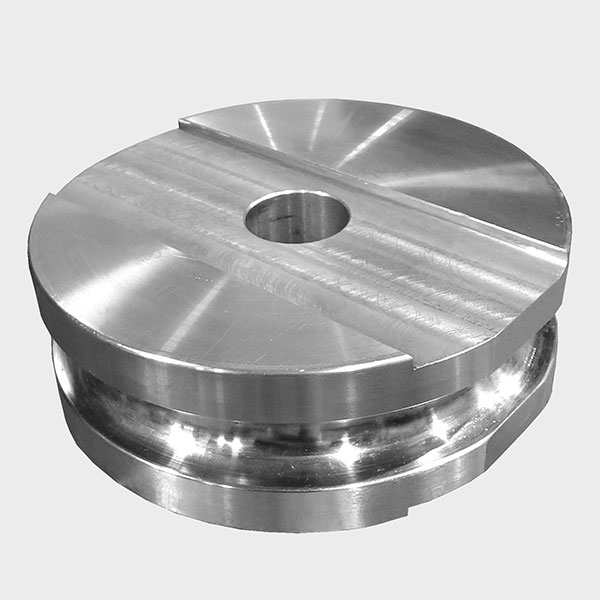

1. Гибочные ролики

Круглый

С прямым участком

2. Дорны

Жесткий

Гибкий

Гибкий секционный

3. Зажим

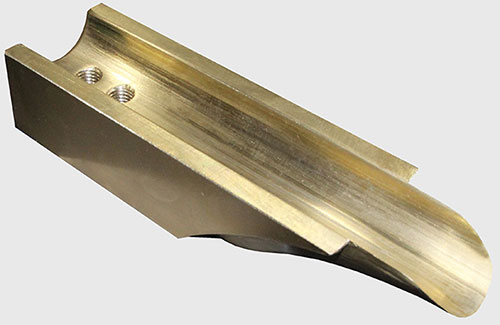

4. Складкоразглаживатель

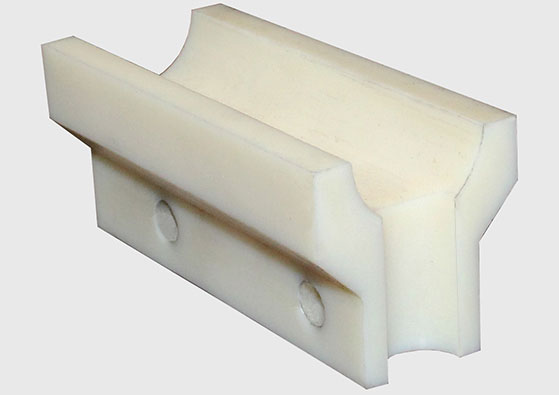

5. Скользящий башмак

6. Вставка блокиратора пружинения

Параметры работы автоматического трубогибочного станка CE-30 Partner 3x

Углы гиба,град. 0 - 180 + пружинение
Углы поворота трубы в пространстве, град. 0 - 360
Выдвижение трубы между гибами: минимальное, мм / под заказ 50 / 0,1D
Дискретность задания угла гиба, град. 0,1
Дискретность задания угла поворота трубы в пространстве, град. 0,1
Дискретность задания выдвижения трубы между гибами, мм 0,1

Скорость работы

Скорость гиба, град./сек. 40
Скорость поворота трубы в пространстве, град./сек. 72
Скорость выдвижения трубы, мм/сек. 62,5
Скорость возврата гибочного модуля, град./сек. 80
Регулировка скоростей, % 5-100

Радиусы гибов

Фиксированные базовые, мм 27-170
Фиксированные под заказ, мм 5-27, 170-450
Гибка степом Без ограничения радиусов и углов гиба
Навивка спиралей По форме навивочного ролика

Энергопитание

Гибочный модуль 1,1кВт,380В
Каретка ориентации трубы в пространстве 0,43кВт,380В
Сжатый воздух, используется для: cистемы выдвижения-убирания дорна, cистемы смазки дорна, пневматической системы зажима (при пневматическом зажиме) 6-10 кг/см

Габариты

Длина, мм 2430-12430
Ширина, мм 600
Высота, мм 920
Вынос вперед гибочного модуля, мм Без ограничений
Масса, кг 250-450
Штанга, м 2-12

Параметры промышленного компьютера

Операционная система Windows
Монитор Цветной, сенсорный 15"
Оперативная память 2 GB
Обьем жесткого диска 500 GB
USB разъем (для подключения флешек, принтера и т.д.), шт 1
Розетка 220 В (для подключения принтера), шт 1

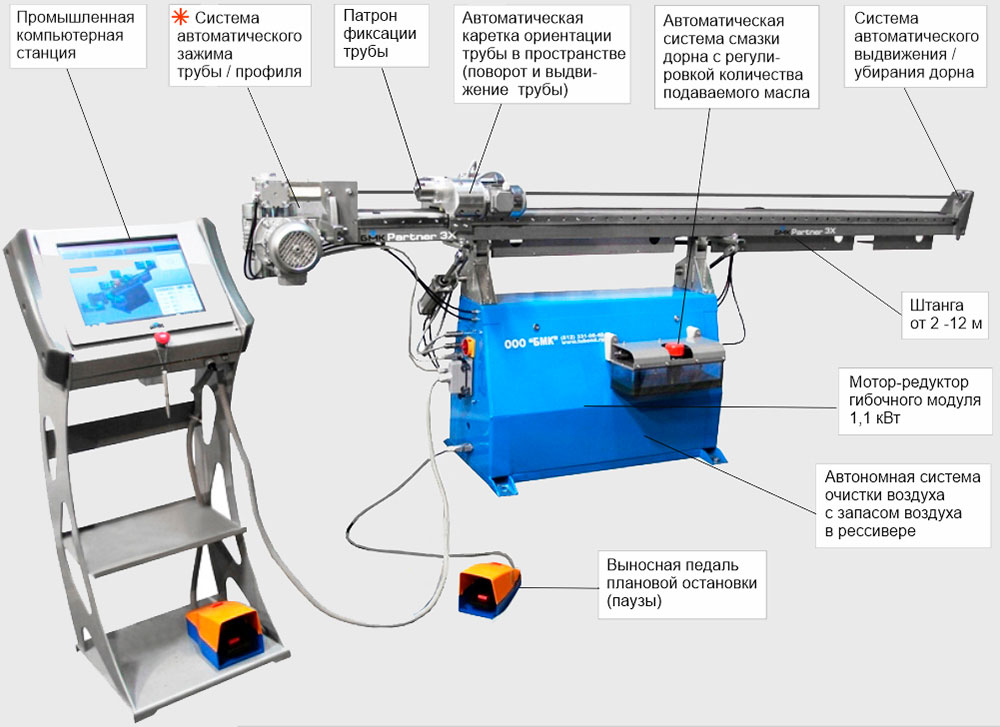

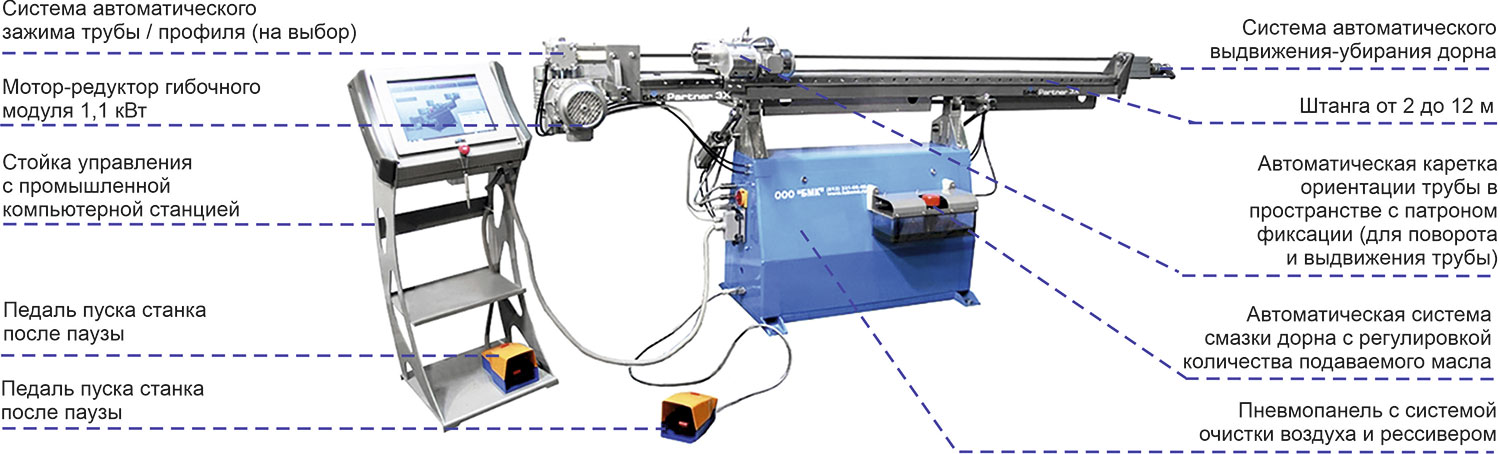

Варианты комплектации автоматического трубогиба CE-30 Partner 3x

Варианты комплектации автоматического трубогиба CE-51 MASTER.3X

 Варианты систем автоматических зажимов

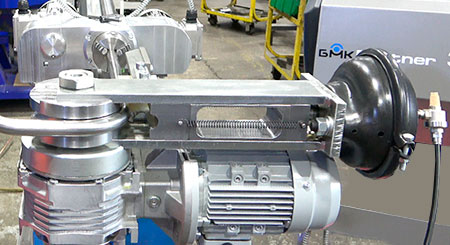

Пневматичекая - базовая

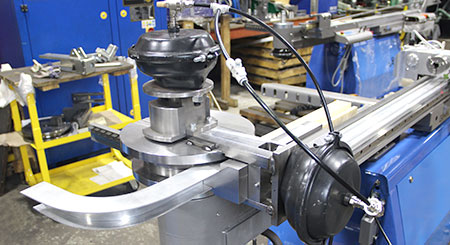

2-х контурная пневматическая - для гибки сложных профилей

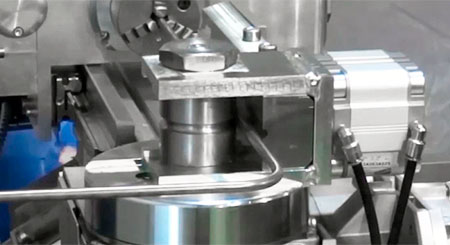

Боковая - для гибки труб на радиусы гиба 5-27мм

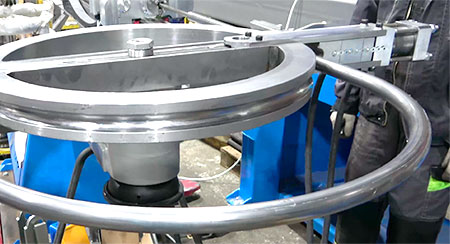

Съемная - для гибки труб на радиусы гиба 170-400 мм

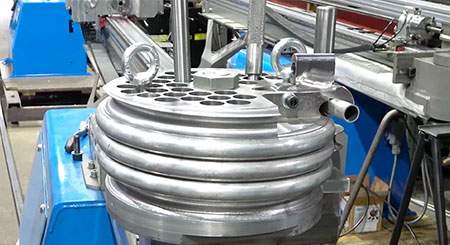

Открытого типа - для гибки деталей спирального типа

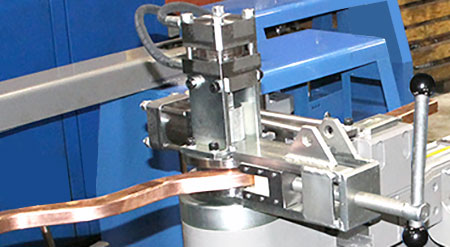

Под гибку труб способом обкатки

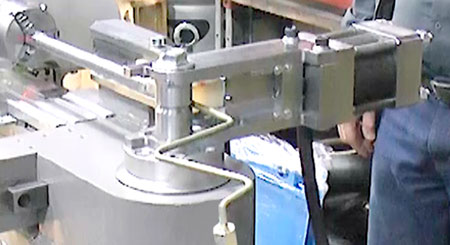

Под гибку труб с опрессованными гайками

Так же в комплектацию входит:

Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).

Руководство по эксплуатации и гарантийный талон.

Руководство пользователя программного обеспечения "TUBEND".

Копия сертификата соответствия.

Обязательное обучение специалистов заказчика программному обеспечению "TUBEND" и работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции

Функция поворота штанги.

Установка кронштейна складкоразглаживателя (блокиратора пружинения).

Изготовление оснастки под любой типоразмер труб и профилей, в том числе специальной со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.

Трубогиб автоматический дорновый PARTNER.3X гибка степом каркаса кресла. Гибка с изменяющимся радиусом

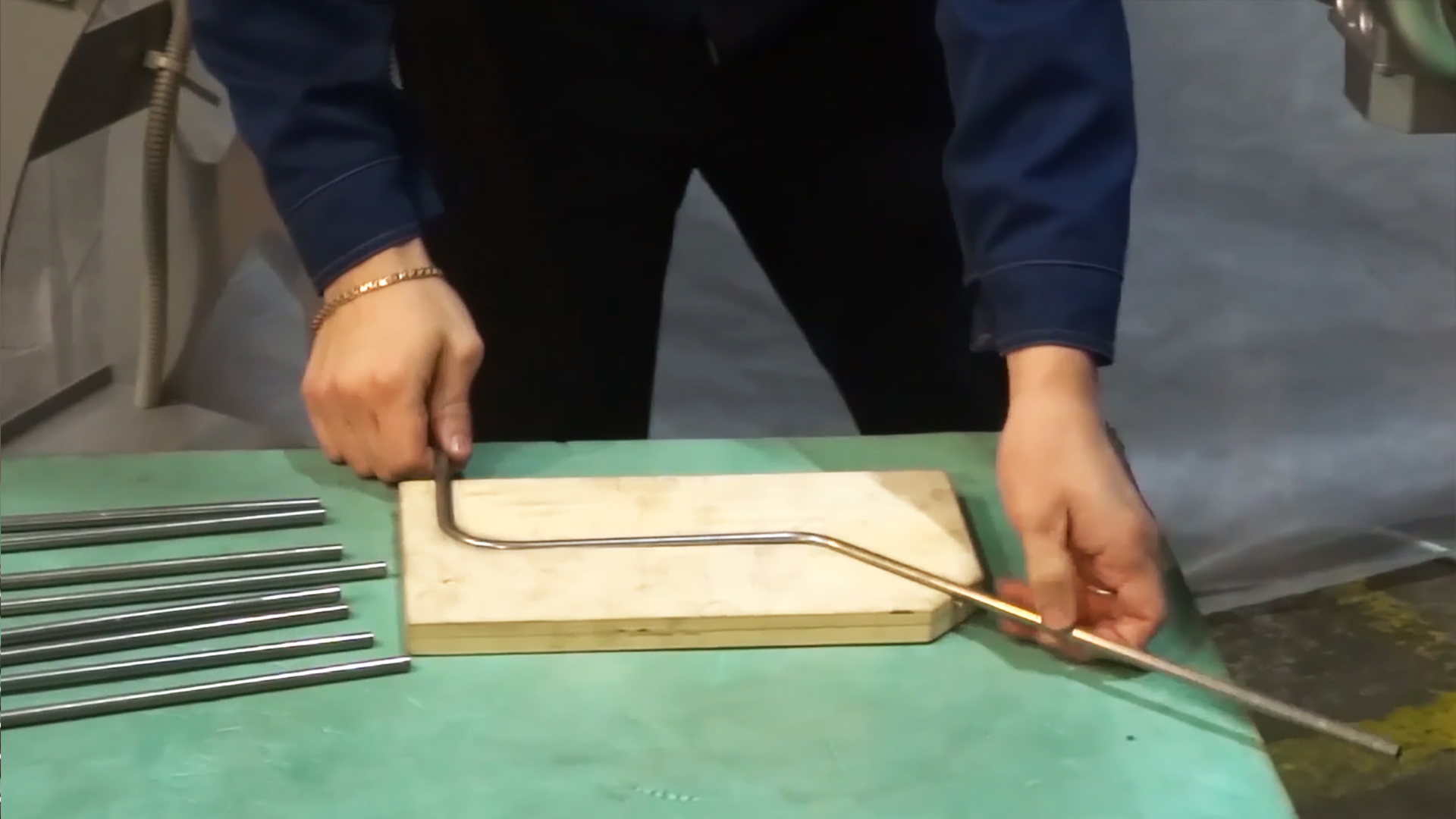

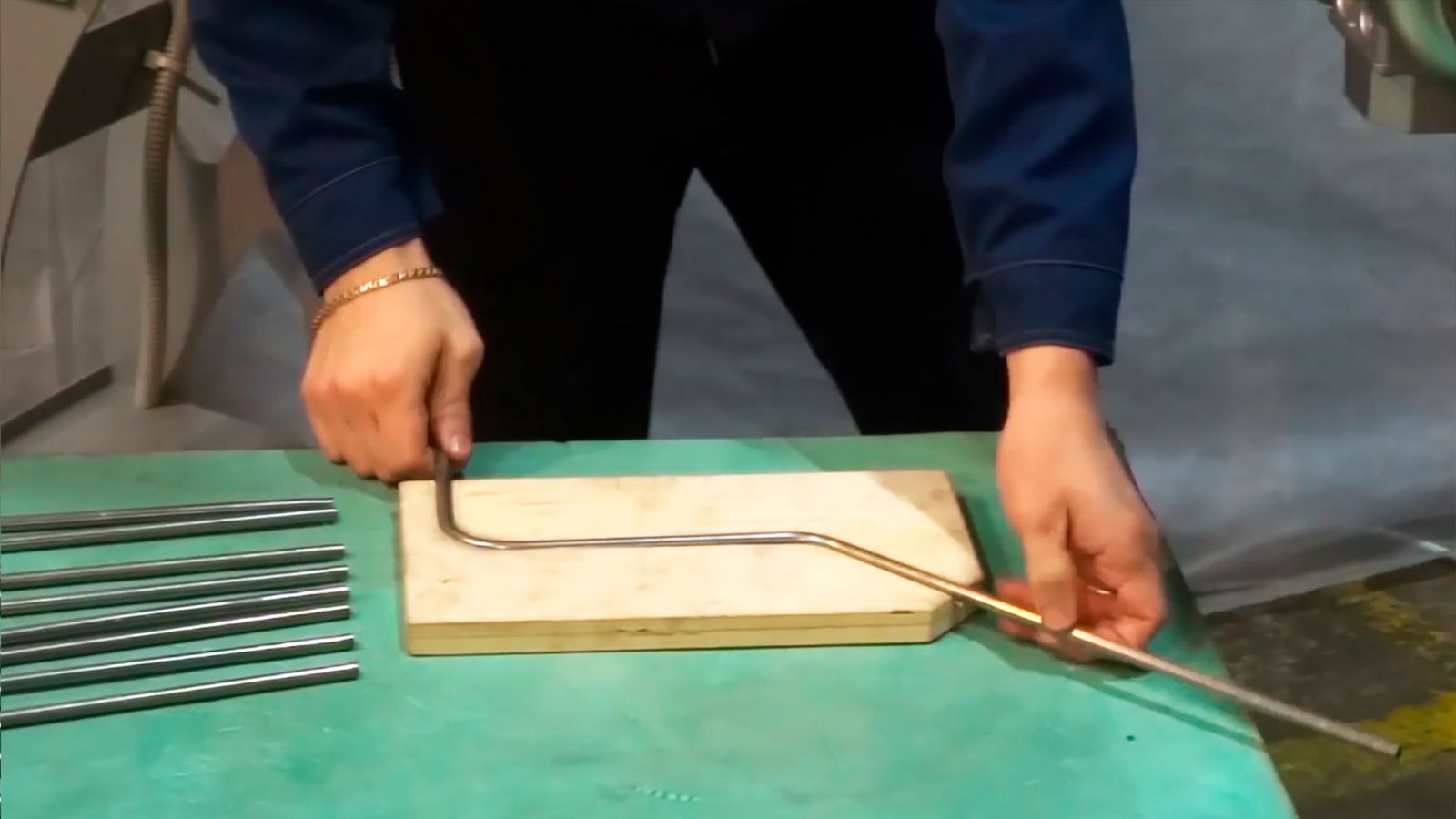

Гибка трубы по шаблону 100% повторяемость. Трубогибочный станок автоматический дорновый PARTNER.3X

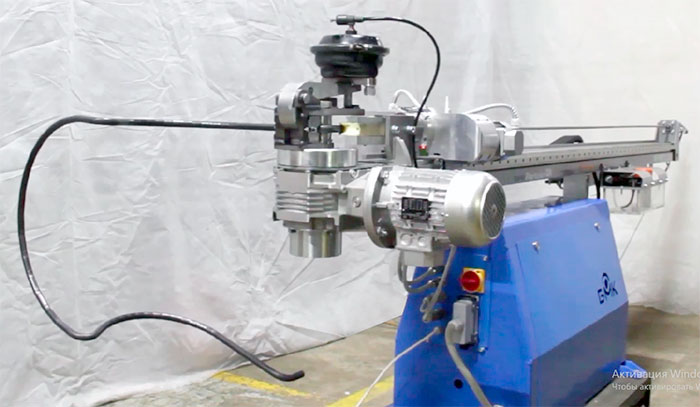

Гибка трубы с переворотом штанги. Автоматический трубогиб PARTNER.3X

Гибка спинки стула - 8 гибов на детали. Автоматический трубогиб с компьютерным управлением PARTNER.3X

Сферы применение трубогибочного станка CE-30 PARTNER 3X

  • Авиа и ракетостроение.
  • Автомобилестроение.
  • Двигателестроение.
  • Тракторостроение.
  • Судостроение.
  • При производстве специальной, сельскохозяйственной, лесозаготовительной, горнодобывающей, строительной и другой техники, садовой, офисной и другой мебели, детских площадок, строительных конструкций, систем водо-газо-электроснабжения, а также в других отраслях и сферах народного хозяйства.
  • Гибка дверных ручек, отводов, медных и титановых труб
  • Гибка профильной трубы, кенгурятников, глушителей

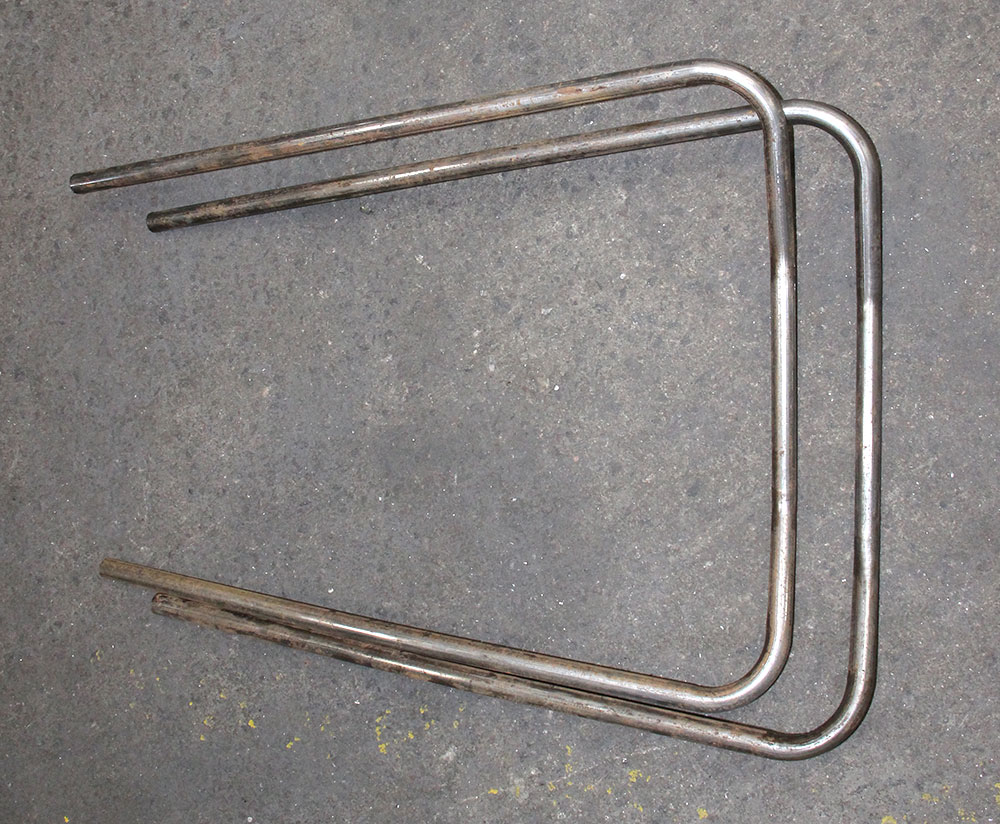

  • Гибка каркаса стульев, кроватей.
  • Гибка полотенцесушителей

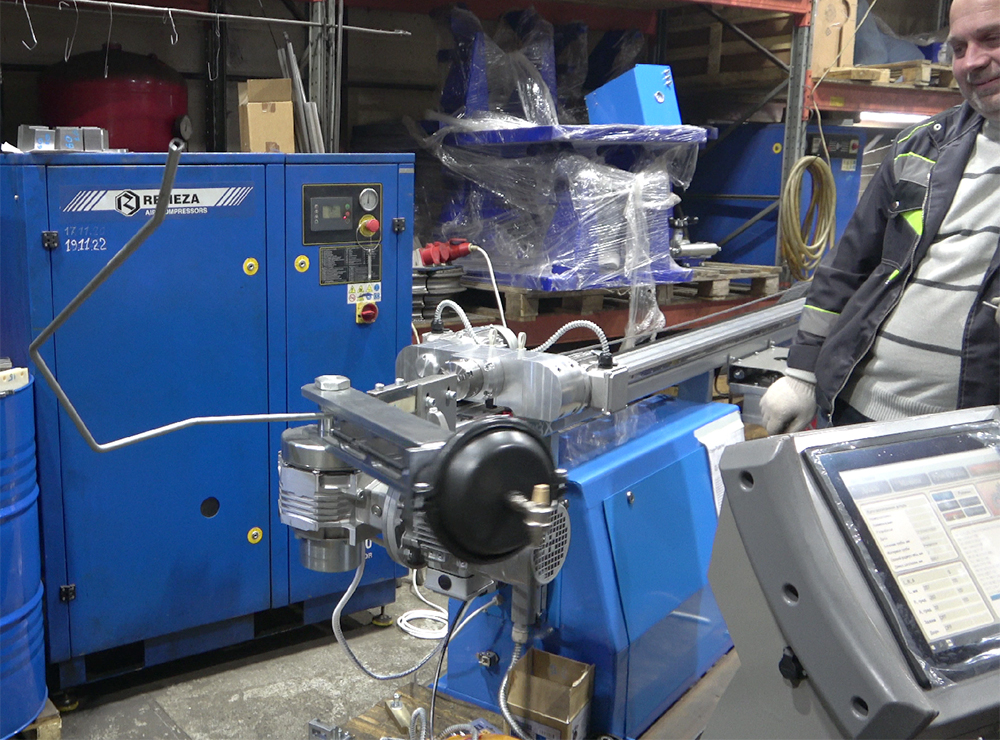

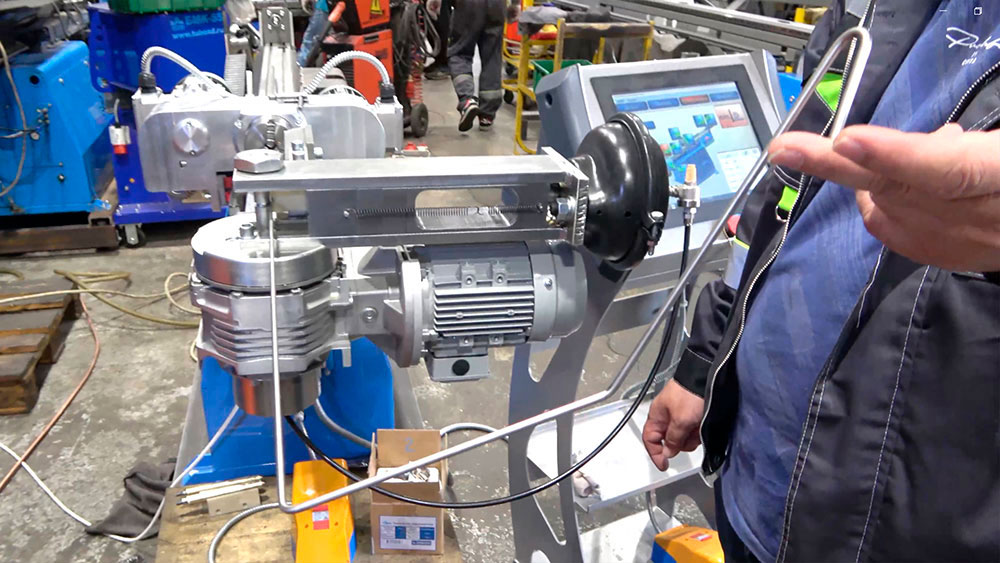

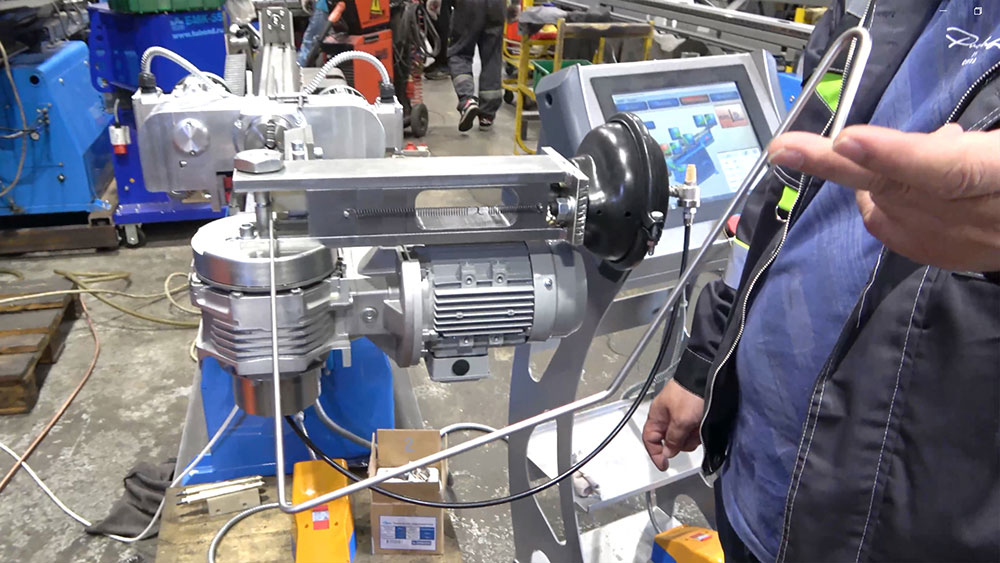

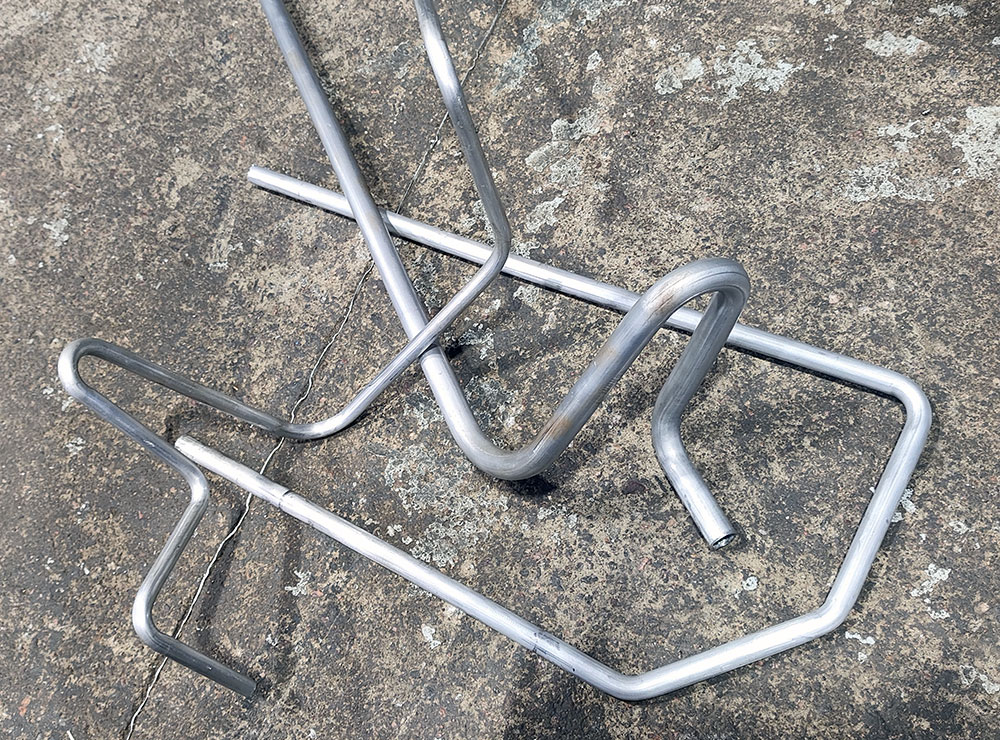

Гибка тонких алюминиевых трубок на автоматическом трубогибочном станке PARTNER 3X на выставке
