Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х коорд.


Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х коорд.

2-х координатный полуавтоматический NC трубогиб с ЧПУ CE-30/2 Partner предназначен для холодной, высокоточной, дорновой и бездорновой гибки:


круглых труб и прутков,

профильных труб, а так же

профильного проката,


и других сложных профилей из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Гарантия - 1 год на все узлы и механизмы.

Узнать цену

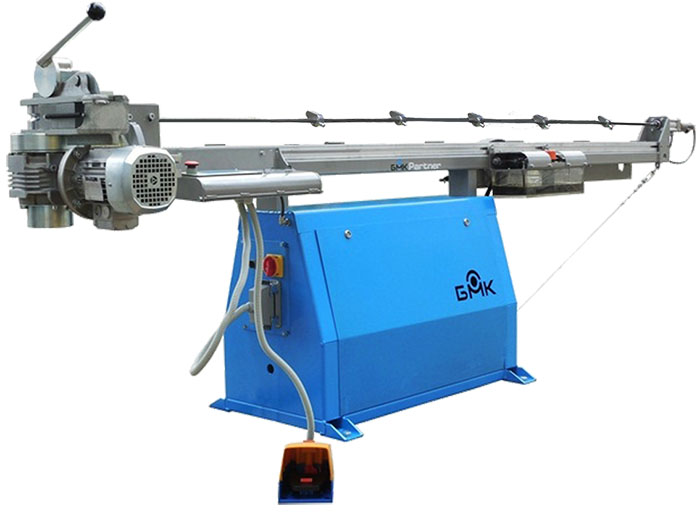

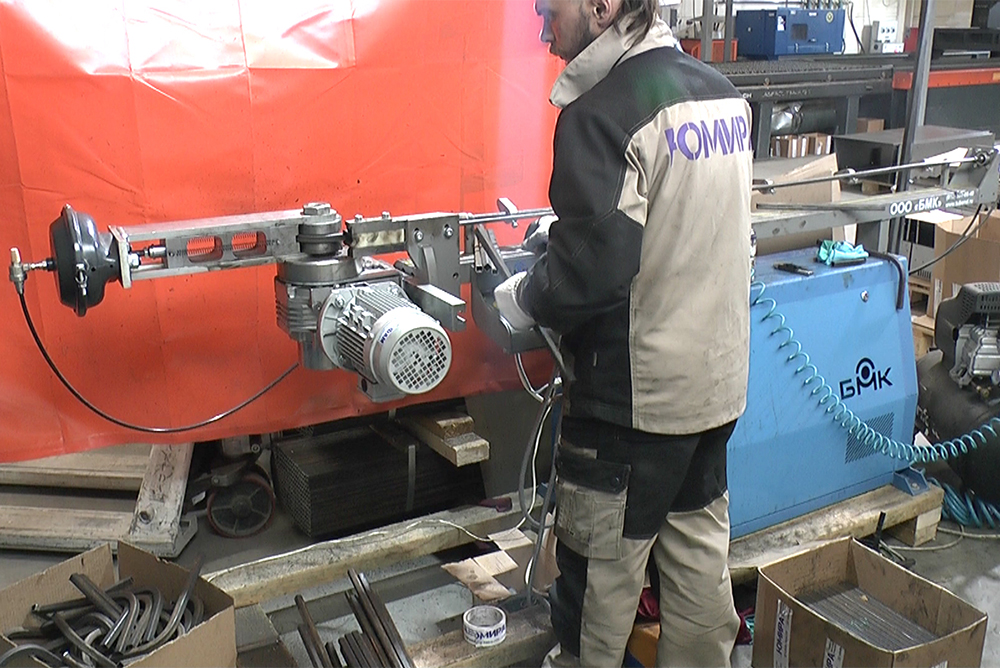

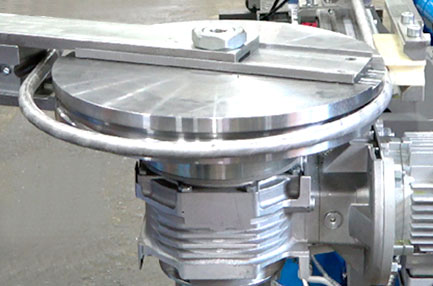

Полуавтоматический трубогибочный станок CE-30/2 Partner

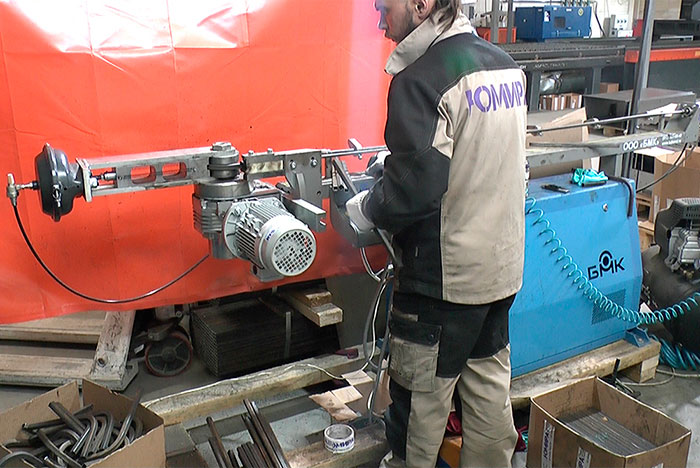

Трубогиб полуавтоматический CE-30/2 Partner комплектуется из модулей, что позволяет заказчику самому выбрать степень автоматизации трубогиба.

 Компактное, на русском языке, ЧПУ трубогиба позволяет программировать и запоминать углы гибов и скорости гиба. Линейные выдвижения трубы в точки начала гибов программируются упорами, что обеспечивает высокую производительность и повторяемость изготавляемых деталей.

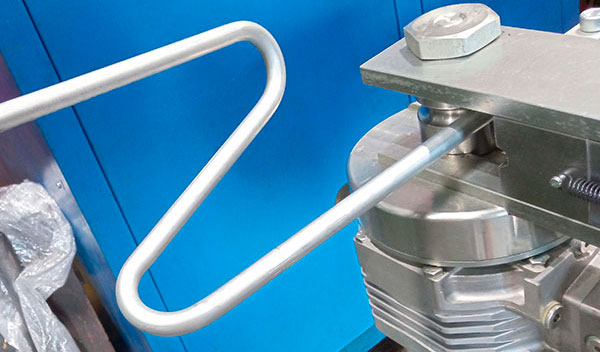

Полуавтоматический трубогибочный станок CE-30/2 Partner позволяет получить отличное качество гибки тонкостенных труб на минимальных радиусах гибов, благодаря продвинутой оснастки, в которой может использоваться гибкий дорн и складкоразглаживатель.

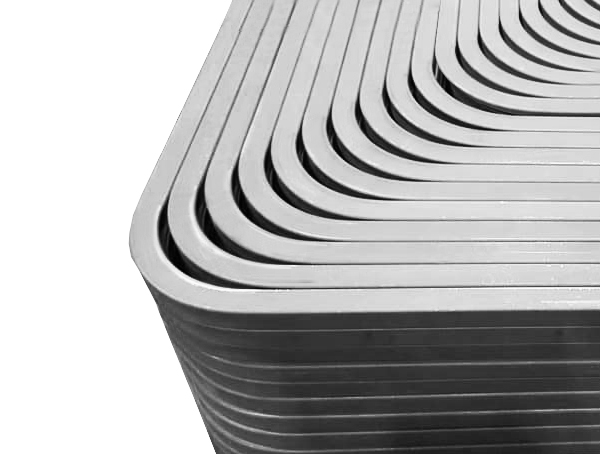

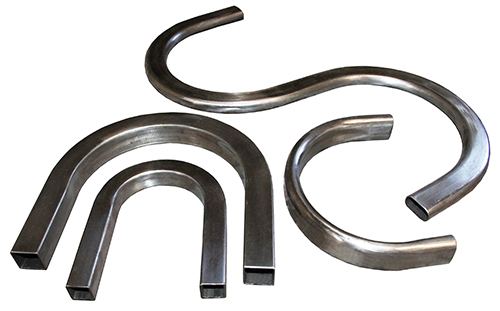

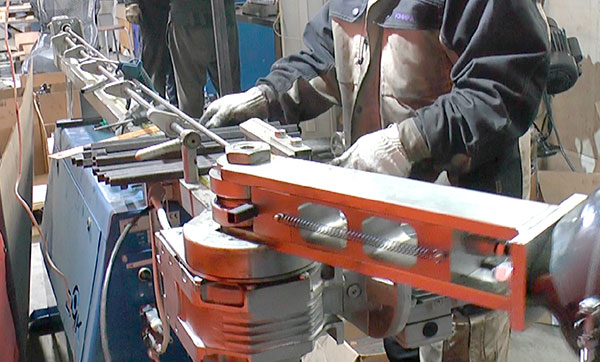

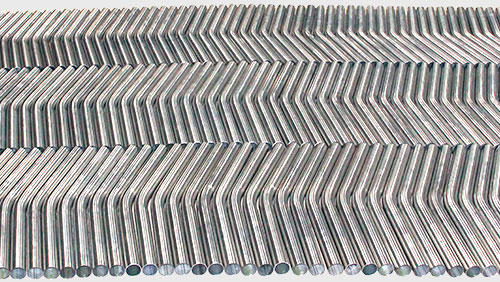

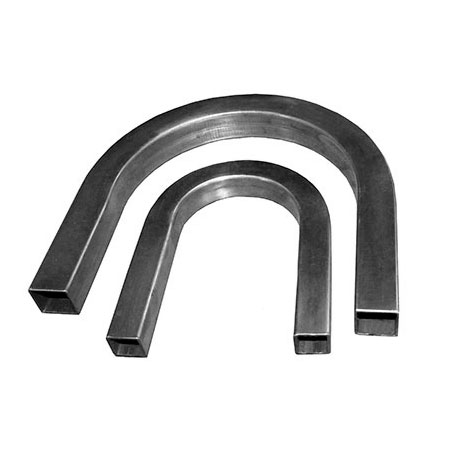

Этот станок особенно эффективен при гибке квадратных, прямоугольных, плоскоовальных, овальных труб и различных профилей.

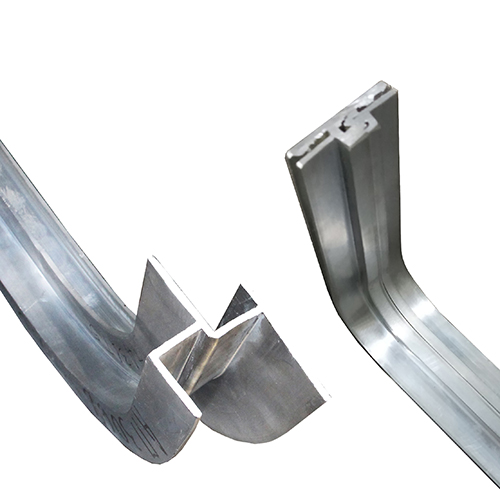

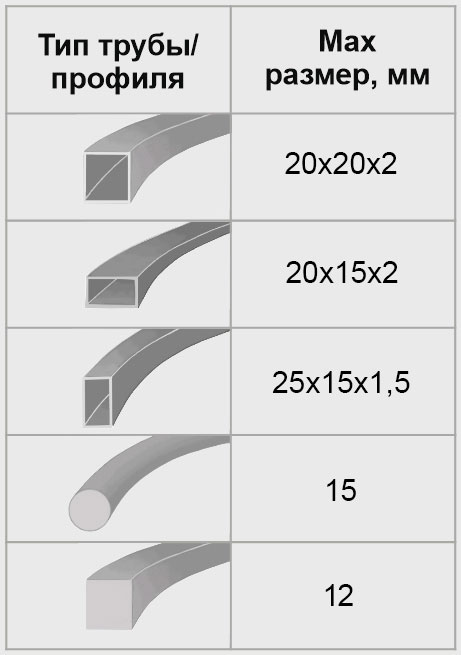

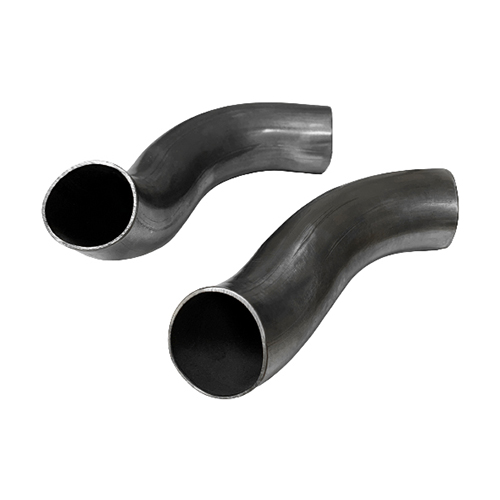

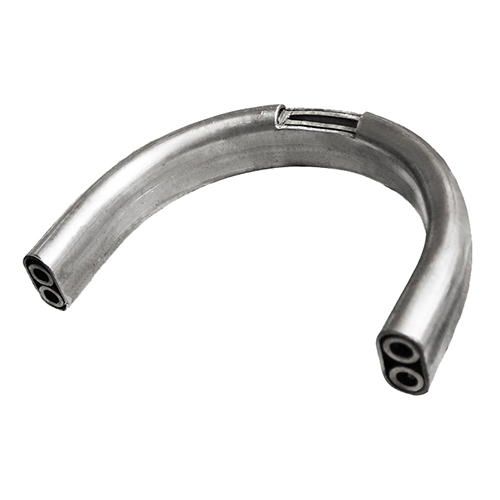

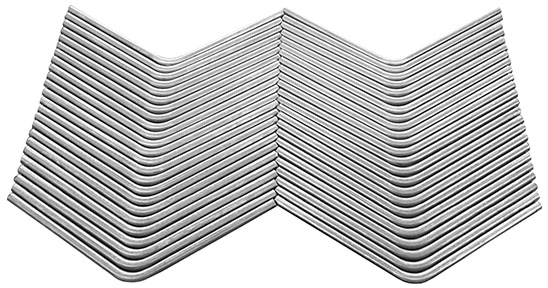

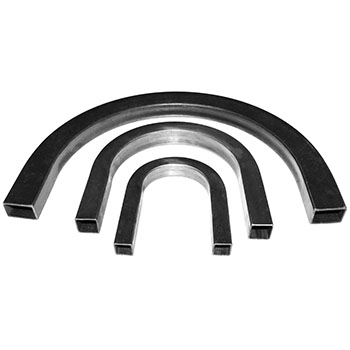

Возможности станка по гибке круглых, профильных труб и профильного проката

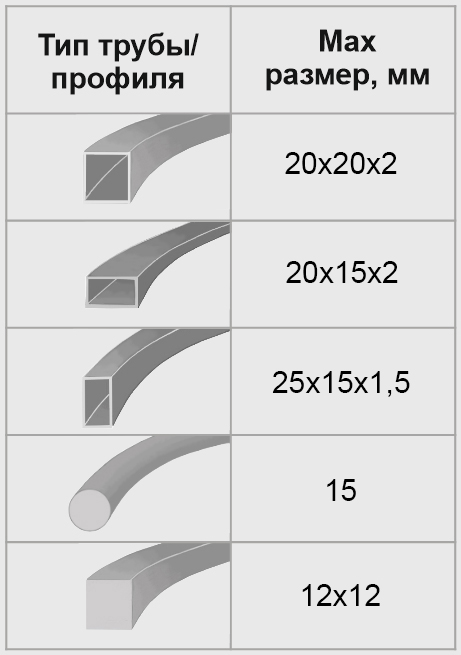

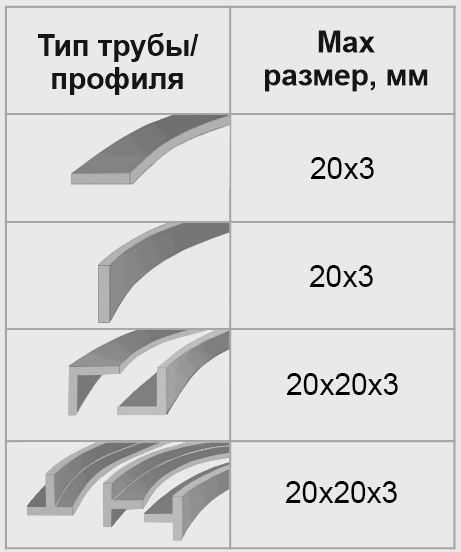

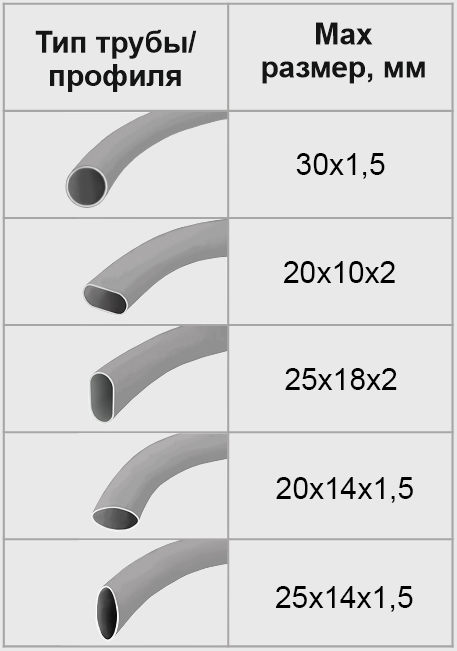

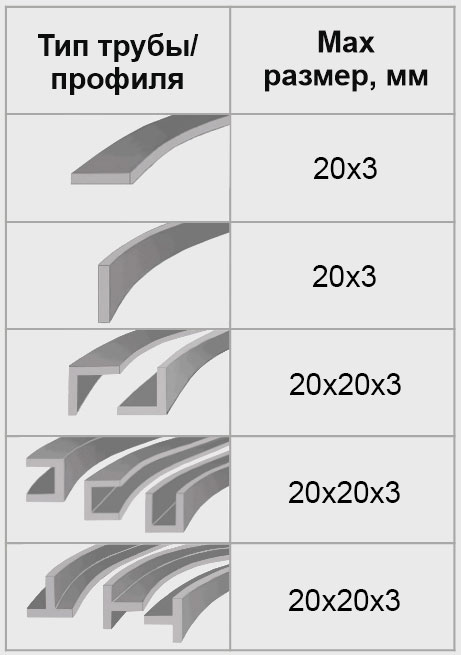

Форма сечения Мах размер, мм   Форма сечения Мах размер, мм   Форма сечения Мах размер, мм
Гибка тонкостенной трубы на профилегибочном станке 30x1,5   Гибка профильной трубы на профилегибе  20х15x2   гибка углового профиля на профилегибе №2 (20x20x3)
Гибка толстостенной трубы на профилегибе 25x3       25х15x1.5   Гибка швелера на профилегибе -
  плоскоовальная труба 20x10x2   Гибка прутка круглого на профилегибе 15   Гибка швелера на профилегибе -
  плоскоовальная труба 25x18x2    Гибка квадрата на профилегибе 12x12    Гибка тавра на профилегибе  Т-20 (20x20x3x3)
  овальная труба 20x14x1,5   Гибка полосы на профилегибочном станке 20x2,76    Гибка арматуры на профилегибе Т-20 (20x20x3x3)
    20x14x2   Профилегиб гибка полосы 20x2,76    Гибка сортового проката сортогиб Т-20 (20x20x3x3)
 квадратная труба 20x20x2   гибка уголка на профилегибе №2 (20x20x3)    двутавр  -
А также, любые трубы и профиля нестандартной формы.

Уровень автоматизации полуавтоматического трубогибочного станка с ЧПУ CE-30/2 PARTNER

Трубогибочный полуавтомат CE-30/2 Partner в базовой комплектации имеет электронное, микропроцессорное управление с функцией автоматического гиба трубы на заданный угол и возврата гибочного ролика вместе с зажимом в исходную (нулевую) точку.

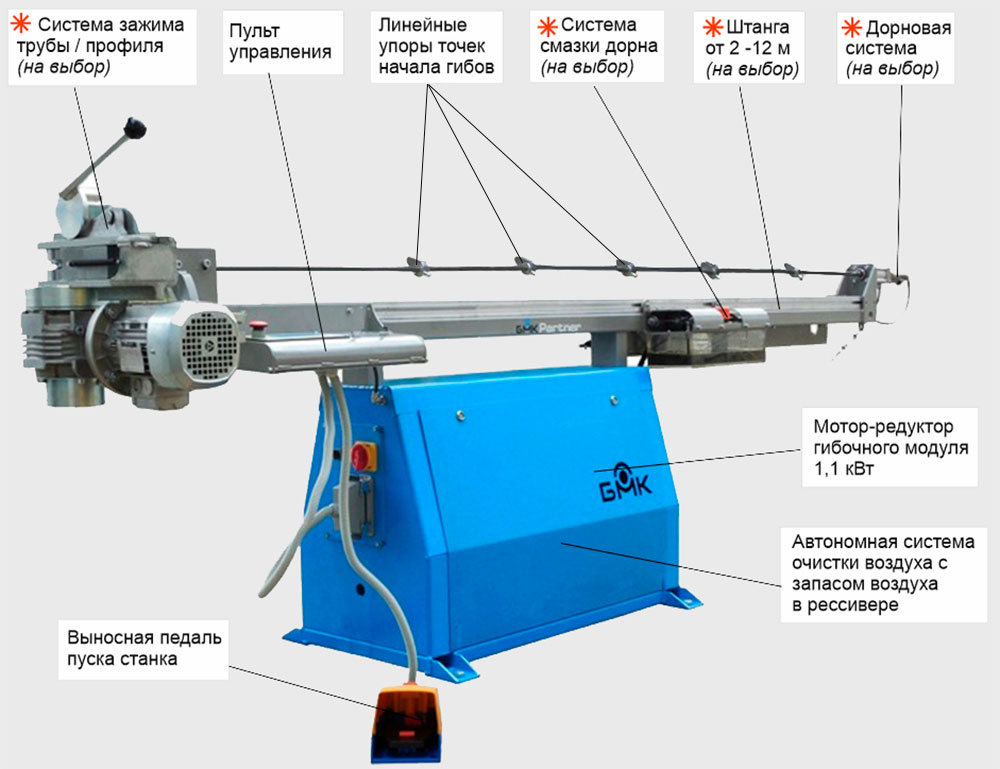

Под заказ полуавтоматический трубогиб CE-30/2 Partner может комплектоваться:

  • автоматической системой зажима трубы.
  • системой автоматического выдвижения - убирания дорна или фиксированным дорном.
  • автоматической или ручной системой смазки дорна.

Программирование полуавтоматического трубогибочного станка CE-30/2 PARTNER:

Программирование углов гиба - электронное:
- Углы гиба задаются на 4-х строчном дисплее ЧПУ пульта управления.
- Объем памяти ЧПУ трубогибочного станка - 100 деталей имеющих до 15 последовательных углов гиба в каждой.

Программирование линейных выдвижений трубы в точки начала гиба - упорами:
- Точки начала гибов задаются откидными упорами на штанге трубогибочного станка.
- Максимальный объем памяти - до 20 точек начала гиба, на одном погонном метре трубы.

ЧПУ (пульт управления) полуавтоматическим трубогибочным станком CE-30/2 Partner.

чпу трубогибочного станка

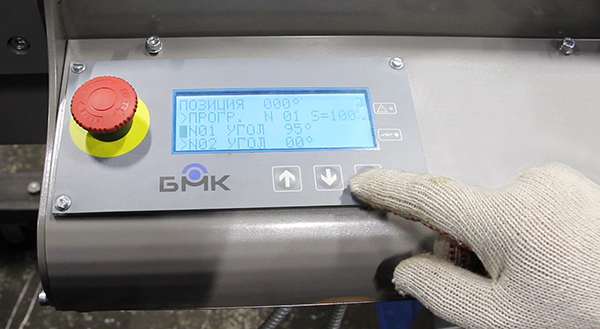

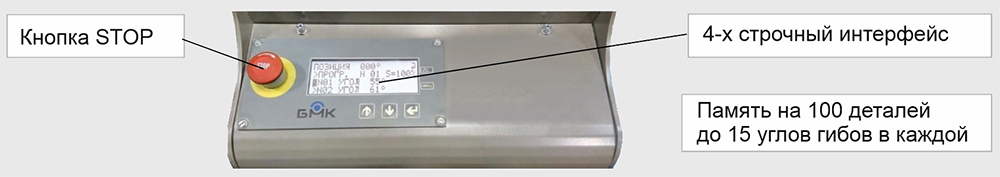

Пульт управления полуавтоматическим трубогибочным станком с 4-х строчным дисплеем, для программирования углов и скорости гиба, с памятью на 100 деталей имеющих до 15 последовательных углов гибов в каждой.

Оснастка к полуавтоматическому трубогибу CE-30/2 PARTNER

Оснастка может состоять из 5-ти элементов:

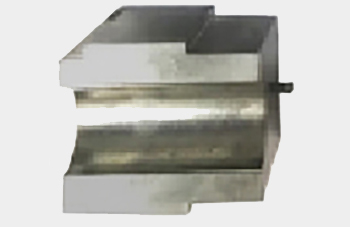

  • Гибочный ролик (под заказ может быть и с прямым участком).
  • Зажим (под заказ может быть специальным, в том числе с длиной пятна зажима от 0.1 D).

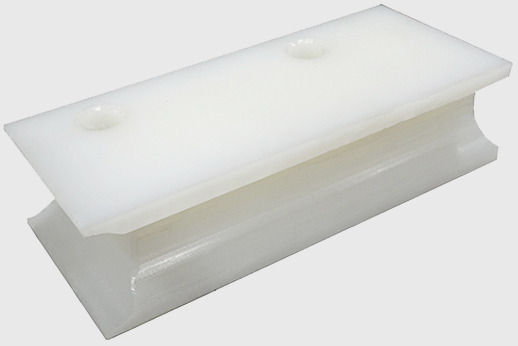

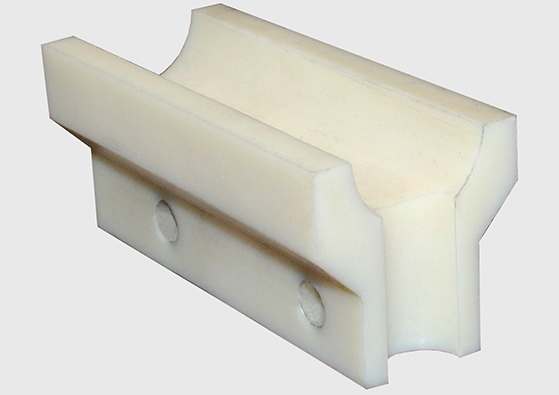

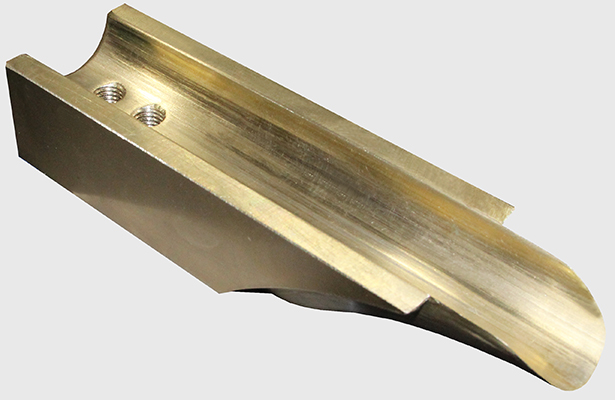

  • Скользящий башмак (под заказ может быть специальным).
  • Дорн (жесткий, гибкий).
  • Складкоразглаживатель.

- Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель, позволяют получать качественные гибы тонкостенных труб при минимальных радиусах гиба. Гибкий дорн применяется только совместно с автоматической системой выдвижения - убирания дорна.

- Оснастка полуавтоматического трубогиба CE-30/2 PARTNER взаимозаменяема с оснасткой всех трубогибочных станков серий PARTNER, MASTER, БМК-51 и БМК-53.



Tехнические характеристики полуавтоматического трубогиба CE-30/2 серии Partner

Максимальный диаметр изгибаемой трубы (D) и толщина стенки (S) с пределом текучести G=250 Mpa (25 кгс/мм), мм (30x1,5)=(20x20x2)
Радиус гиба по оси трубы (CLR), мм базовый от 27 до 170
под заказ от 5 до 27
                     от 170 до 400
Минимальный радиус гиба по оси трубы (CLR), D 1.5D
Угол гиба, град 0-180 + угол пружинения
Минимальное линейное выдвижение до точки начала очередного гиба, мм базовое - 50
под заказ - 0.1D
Дискретность задания параметров угла гиба (А), град. 1
линейного выдвижения трубы в точку начала очередного гиба (L), мм 0.5
Скорость  гиба, градусов в секунду 40
возврата гибочного ролика с зажимом, градусов в секундку 80
                                Управление электронное, микропроцессорное
Память ЧПУ по количеству деталей, шт. до 100
по количеству углов гиба на одной детали, шт. до 15
Программирование Угла гиба  электронное с ЧПУ
Выдвижения трубы в точки начала очередных гибов - упорами, шт. базовое - 5
под заказ - неограниченно
Допустимая температура окружающей среды, град +5 - +50
Энергопитание Электропитание, В, Гц, А 220, 50, 20
Потребляемая мощность, кВт базовая 0.75
под заказ 1.1
Сжатый воздух, кг/см2 6-10
Вынос вперед гибочного модуля, мм неограничен
Высота гибочного модуля, мм 350
LxВxН (со штангой 2 метра), мм 2430x600x920
Масса (со штангой 2 метра), кг 184
Длина штанги, м базовая- 2
под заказ - 3, 4, 5, 6, 8, 9, 10, 11, 12 (до 20 метров)

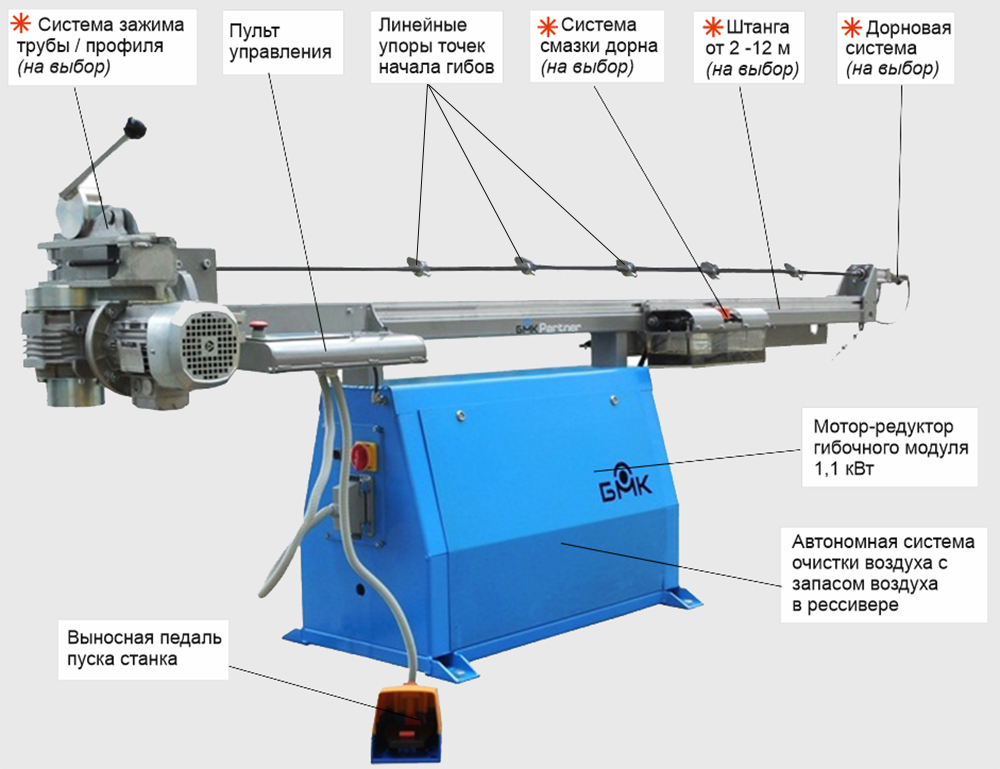

Базовый модуль полуавтоматического трубогибочного станка CE-30/2 PARTNER

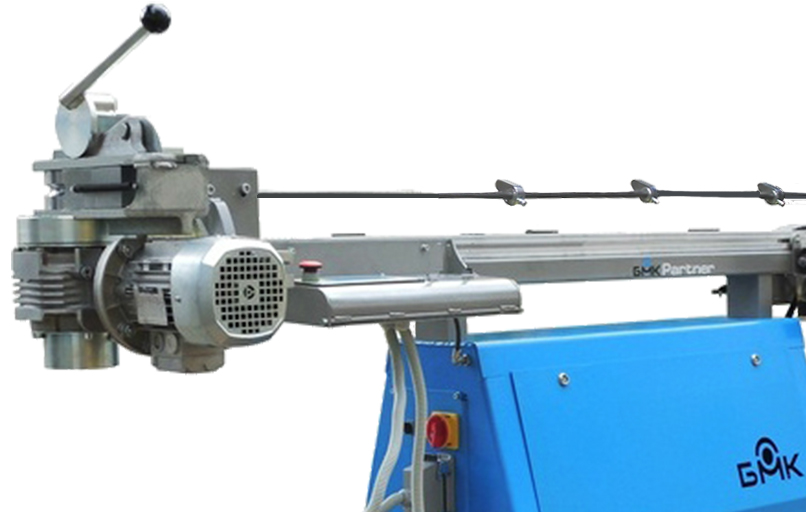

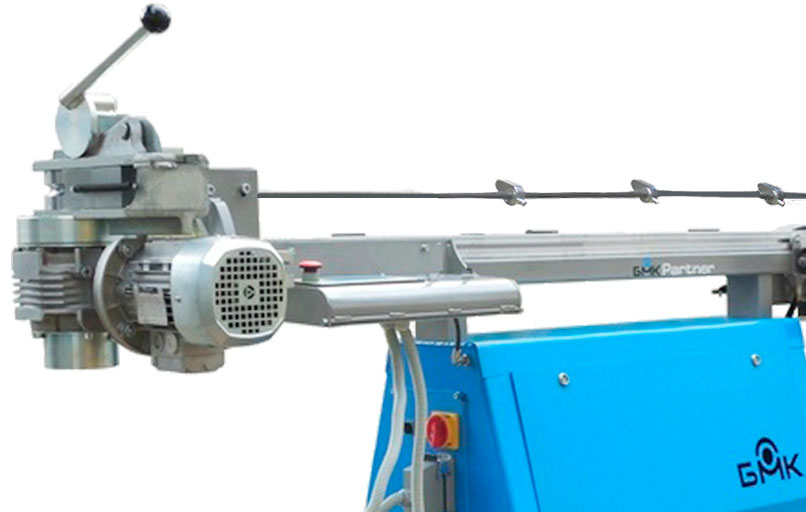

К базовому модулю полуавтоматического трубогиба CE-30/2 PARTNER относится электромеханический гибочный модуль СЕ-30 (380В, 0.75 кВт) на тумбе основании, c пультом управления, штанга длиной 2 метра, фиксированное положение скользящего башмака, ручной эксцентриковый зажим и выносная педаль для пуска станка.

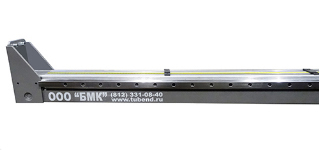

Фиксированное положение скользящего башмака   Ручной эксцентриковый зажим   Штанга трубогибочного станка длиной 2 метра, с системой линейных упоров.
+ трубогиб - ручной зажим + Трубогиб полуавтоматический базовая комплектация штанга

Взаимозаменяемые модули полуавтоматического трубогибочного станка CE-30/2 PARTNER

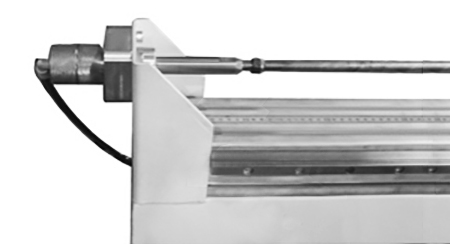

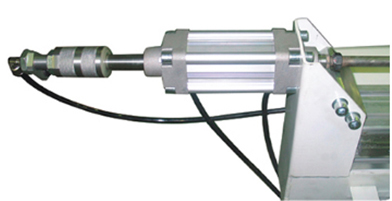

Дорновая система   Фиксированный дорн   Автоматическая система выдвижения-убирания дорна
На полуавтоматическом трубогибе CE-30/2 серии Partner может быть установлен фиксированный дорн - который всегда находится в зоне гиба или для более качественной гибки автоматическая система выдвижения-убирания дорна, когда дорн автоматически выдвигается в точку гиба, а за 2-3 градуса до окончание гиба  возвращается в исходное положение.   трубогиб с дорном   трубогиб с дорном

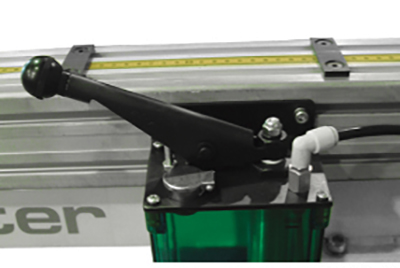

Система смазки дорна

  Ручная смазка дорна   Автоматическая смазка дорна

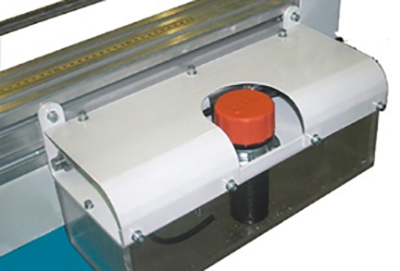

Система смазки дорна полуавтоматического трубогиба CE-30/2 Partner может быть, как ручной - когда смазка в дорн подается за счет нажатия рукой на рукоятку насоса так и автоматической, синхронизированной с выдвижением дорна и началом гиба, работающей в автоматическом режиме без участия человека.   Трубогибочный станок автоматическая смазка дорна   Трубогибочный станок автоматическая смазка дорна

Базовая комплектация полуавтоматического трубогиба CE-30/2 PARTNER:

  • Базовый модуль трубогибочного полуавтома CE-30/2 PARTNER со штангой 2 метра.
  • Упаковочная тара (деревянная обрешетка).
  • Руководство по эксплуатации и гарантийный талон.
  • Копия сертификата соответствия.
  • Обязательное 2-3 часовое обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции к полуавтоматическому трубогибу CE-30/2 PARTNER:

  • Увеличение штанги станка (определяется максимальной длиной разверток трубных деталей).
  • Гибочный модуль может оснащаться мотор-редуктором мощностью 1,1 кВт.
  • Оснащение станка автоматической системой выдвижения-убирания дорна или системой фиксированного положения дорна.
  • Оснащение станка автоматической или ручной системой смазки дорна.
  • Оснастка под любой типоразмер труб и профилей, в том числе специальная со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.
  • Изготовление оснастки с подгонкой межосевого расстояния и специальных элементов системы зажима под змеевики и U - образные детали.
  • Изготовление оснастки и элементов боковой системы зажима для гибки труб на радиусы гиба от 5 до 27 мм.
  • Изготовление оснастки и съемной системы зажима под радиусы гиба от 170 до 400 мм.
  • Комплектование станка дополнительными упорами (фиксаторами) линейных перемещений трубы под потребности заказчика.
  • Установка кронштейна складкоразглаживателя.

Преимущества полуавтоматического трубогибочного станка CE-30/2 PARTNER:

  • 2-х координатный полуавтоматический трубогиб CE-30/2 особенно эффективен при гибке квадратных, прямоугольных, овальных труб и специальных профилей.
  • Простота программирования угла гиба и скорости гиба. Объем памяти - 100 деталей, имеющих до 15 последовательных углов гиба в каждой.
  • Модульная конструкция позволяет выбирать необходимый уровень автоматизации станка, а в процессе эксплуатации повышать уровень его автоматизации за счет дополнения соответствующими модулями или замены ручных элементов на автоматические.
  • Высокая точность и повторяемость трубных деталей.
  • Смена оснастки занимает не более 5 минут, что обеспечивает быстрый переход с одного типоразмер трубы на другой.
  • Вынесенный вперед гибочный модуль трубогибочного станка CE-30/2 PARTNER высотой 350 мм сокращает "мертвые зоны" при изготовлении деталей.
  • Широкий диапазон радиуса гибки -возможность адаптации трубогиба к гибке труб с радиусом гиба труб от 5 до 400 мм.
  • Адаптация конструкции полуавтоматического трубогибочного станка под производство конкретных деталей заказчика, в том числе фитингов.
  • Автоматическое убирание дорна из зоны гиба за 2-3 градуса до окончания гиба.
  • Возможность регулировки скорости гиба.
  • Не требуются фундамента, шеф-монтажных и пуско-наладочные работы.
  • Использование дорна в оснастке позволяет получать качественные гибы тонкостенных труб при минимальном радиусе гиба.
  • Все пневматические трубопроводы соединяются быстроразъёмными соединениями с тефлоновым покрытием, не требующими какого-либо обслуживания за весь период эксплуатации станка.
  • Подключение электроприводов осуществляется через штекерные разъемы.
  • Время ввода станка в эксплуатацию и начало изготовления трубных деталей не превышает 1-го - 2-х часов после его доставки к месту работы. Так как, работоспособность станка и качество подгонки оснастки проверяется в процессе приемки трубогиба, а персонал (операторы) обучен с практической отработкой процесса гибки труб. Для запуска трубогиба в работу необходимо только подключить его к энергоносителям.
  • На станке установлены только общедоступные, асинхронные электродвигатели.
  • Автономная система очистки воздуха, а запаса воздуха в рессивере достаточно на 6-10 гибов.
  • Оснастка трубогибочного полуавтомата CE-30/2 PARTNER взаимозаменяема с оснасткой всех дорновых трубогибочных станков серии Partner и Master, производимых ООО "БМК".
  • Простота изготовления оснастки, для изготовления, которой достаточно токарного и фрезерного станка.
  • Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем заказанных типоразмеров труб и профилей.

Полуавтоматический трубогибочный станок CE-30/2 серии PARTNER применяется:

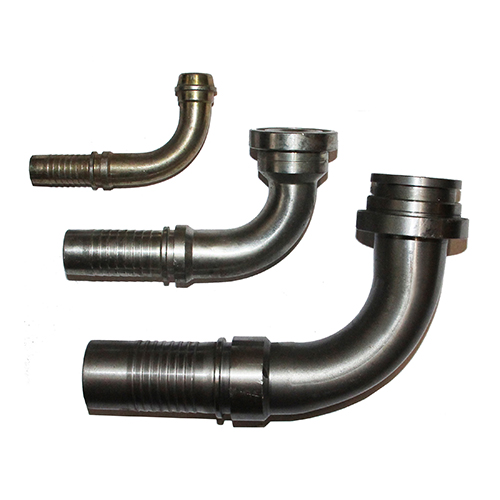

  • При изготовлении спецтехники и транспортных средств.
  • При производстве мебели, в частности офисной мебели, стульев, столов, каркасов.
  • В автомобилестроении.
  • В судостроении при производстве ограждений и лееров лодок и катеров.
  • При изготовлении садовой техники и мебели.

Особенно этот трубогиб эффективен при гибке квадратных, прямоугольных и других видов профильных труб.
