Ручной программируемый трубогиб СM-30/2 Partner предназначен для холодной, высокоточной, 2-х координатной, дорновой и бездорновой гибки:


круглых труб и прутков,

профильных труб, а так же

профильного проката


и других сложных профилей из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Гарантия - 1 год на все узлы и механизмы.

Узнать цену

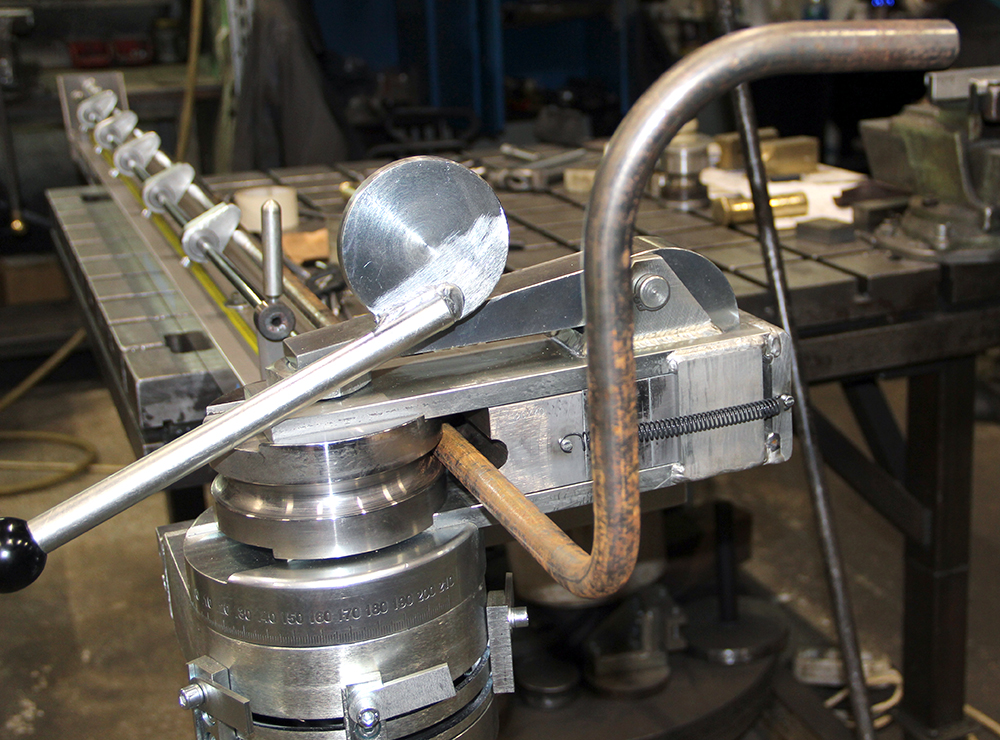

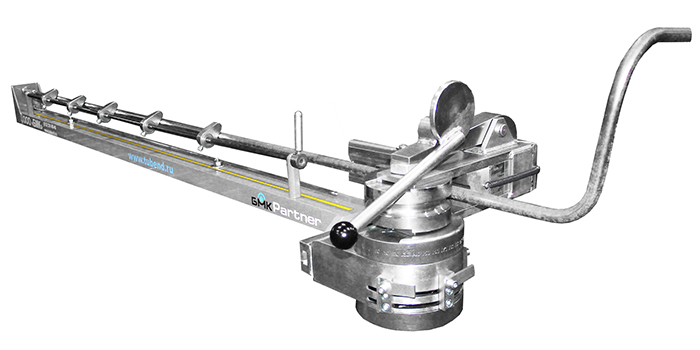

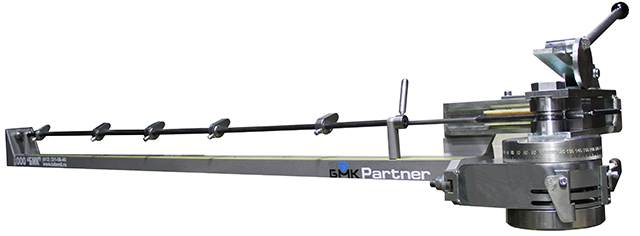

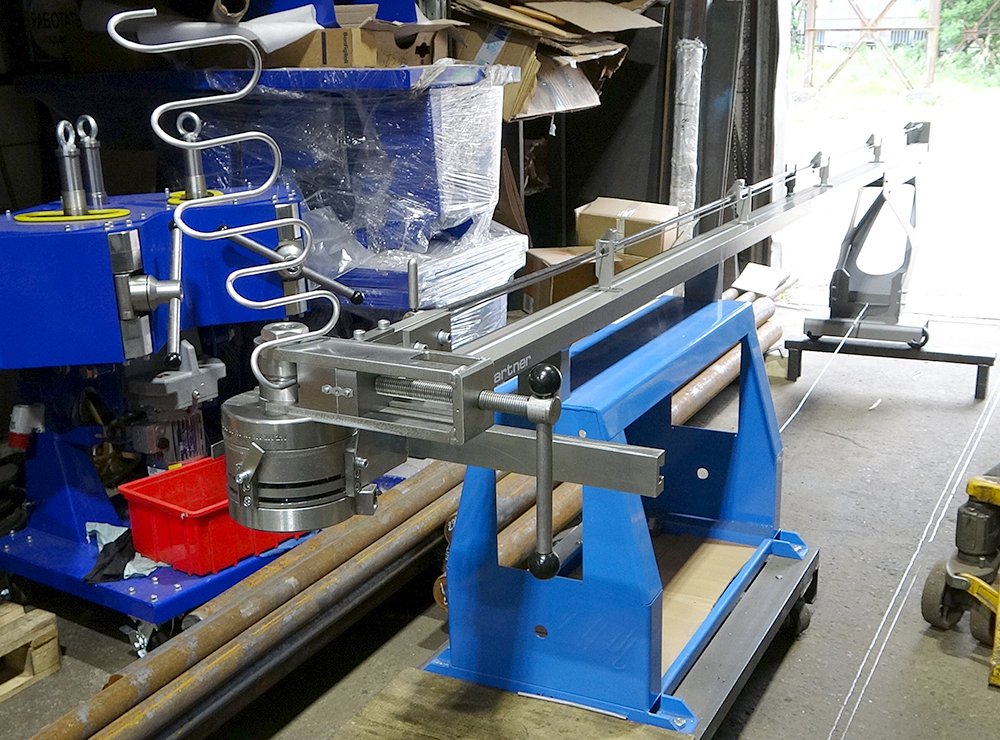

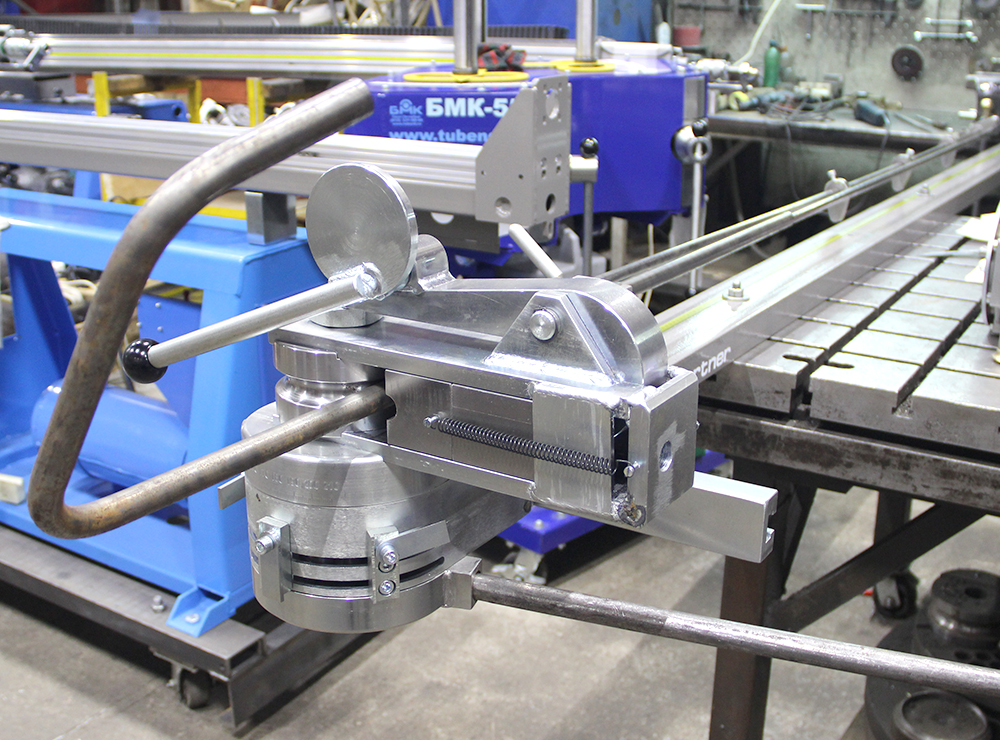

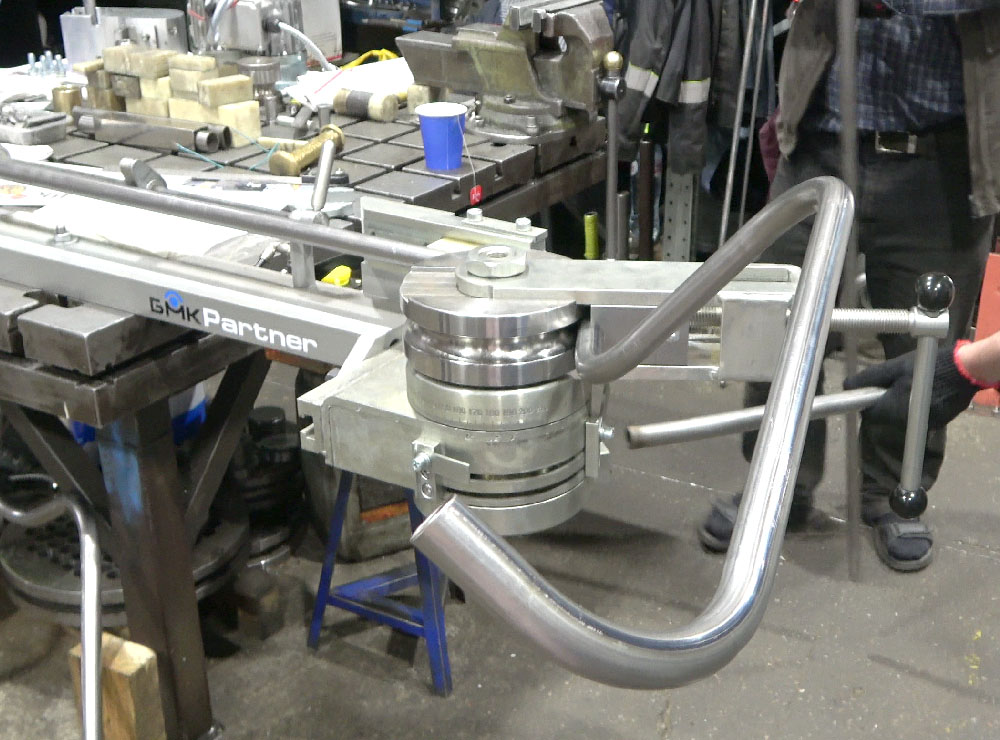

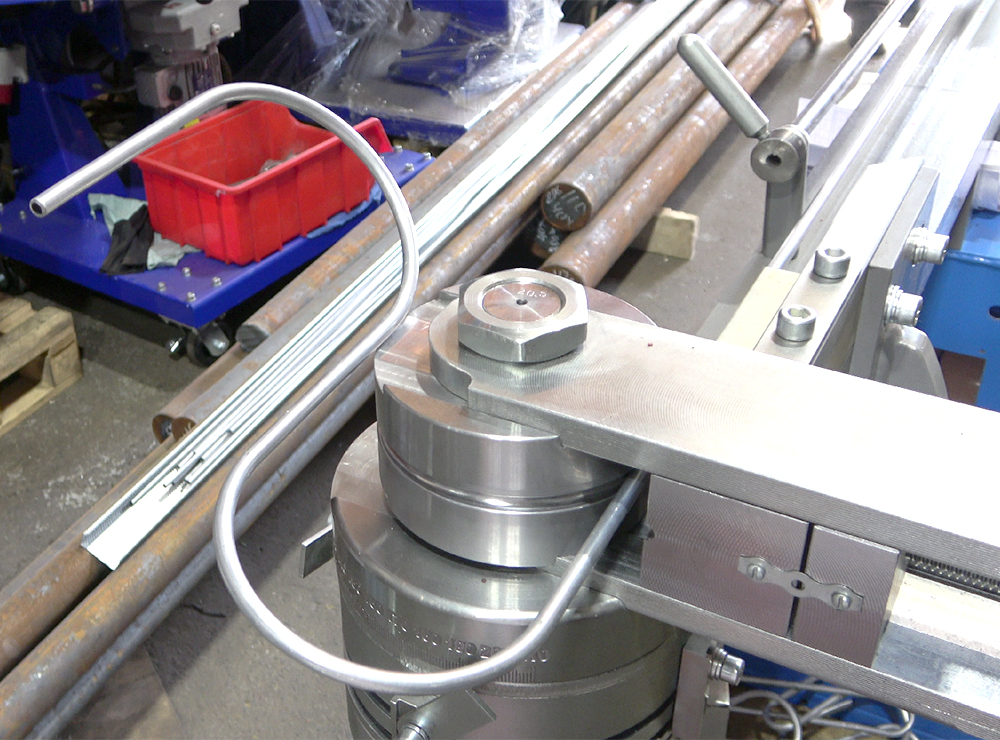

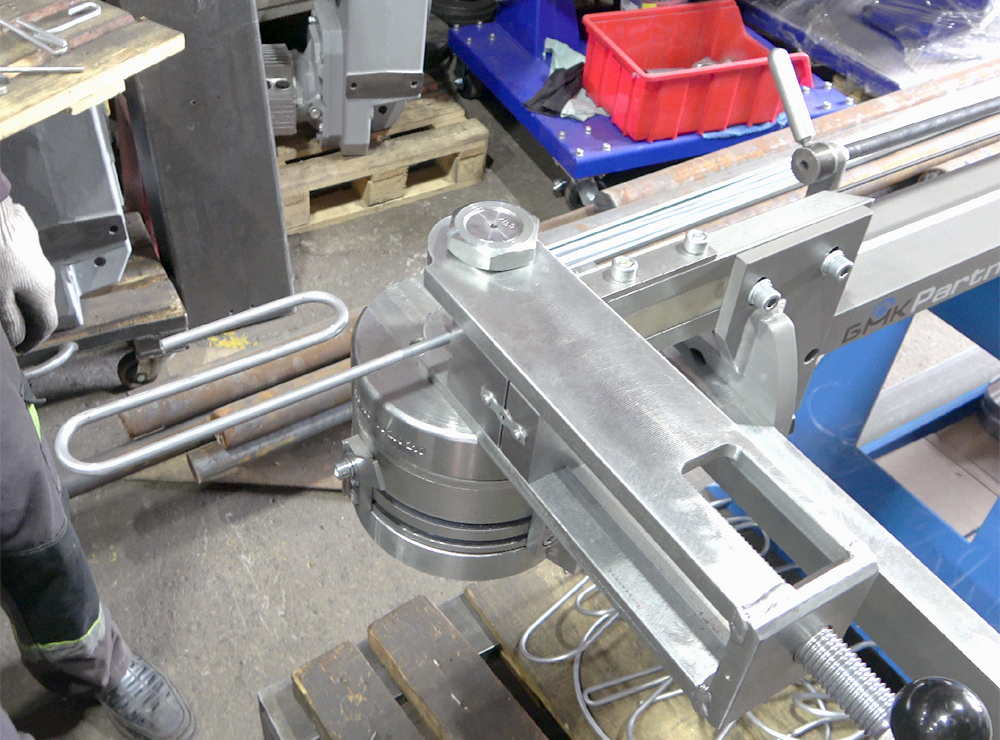

Ручной трубогиб CM-30/2 PARTNER

Ручной трубогиб CM-30/2 PARTNER комплектуется из модулей, что позволяет заказчику самому выбрать конфигурацию трубогиба.

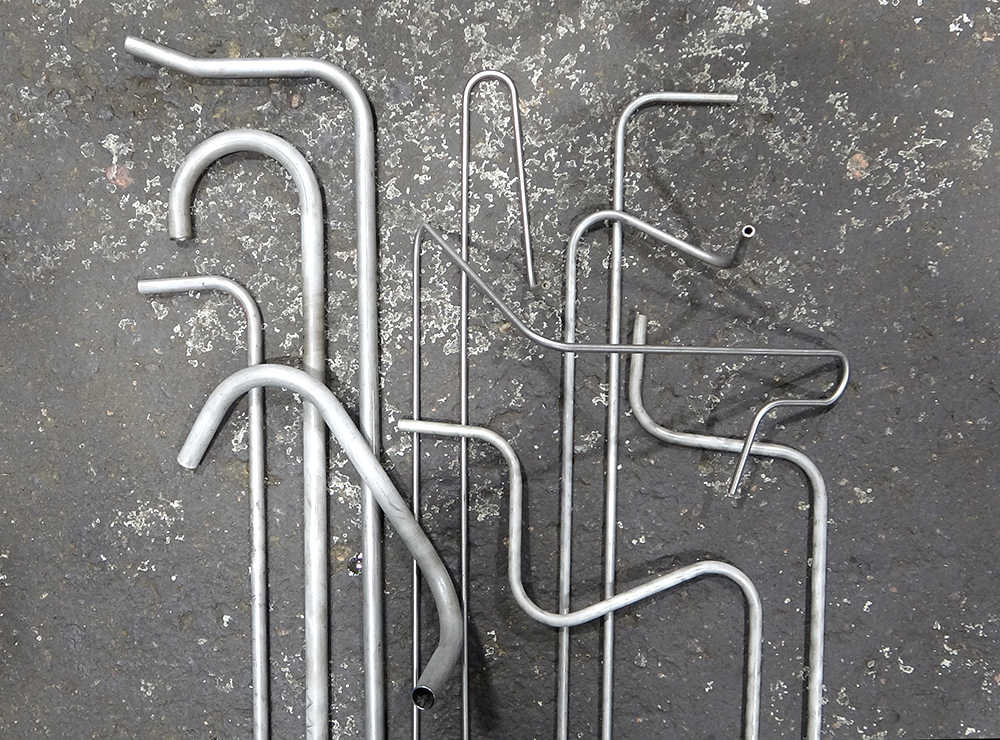

Программирование углов гибов и точек начала очередных гибов обеспечивает хорошую повторяемость деталей, особенно при гибки квадратных, прямоугольных, овальных труб и специальных профилей.

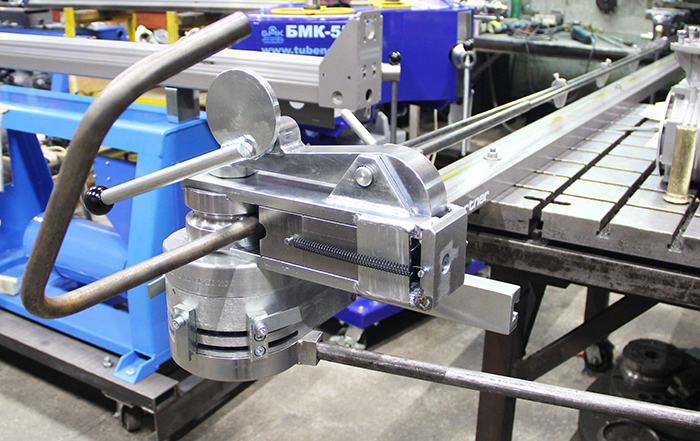

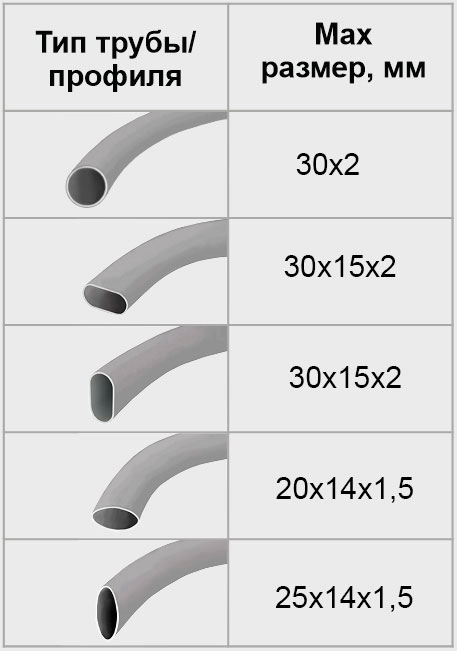

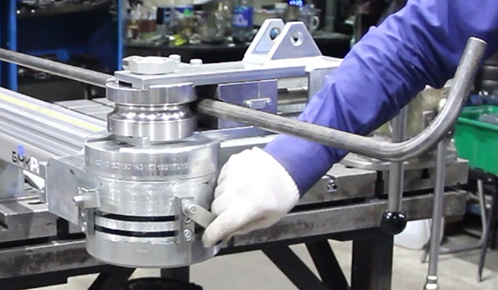

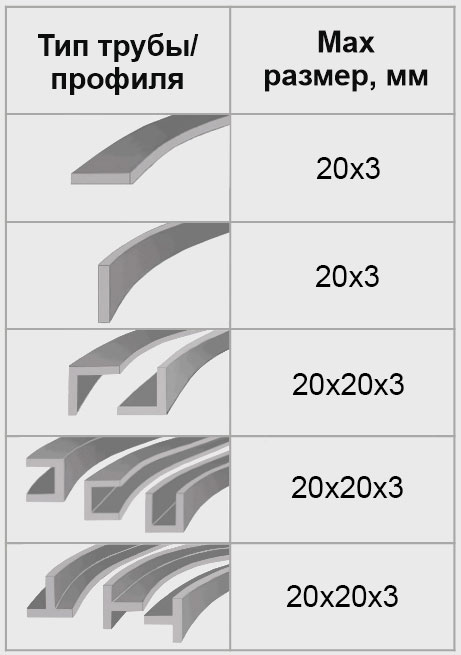

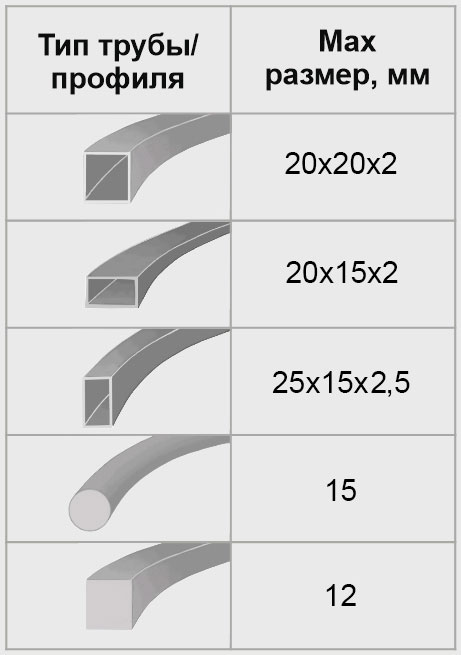

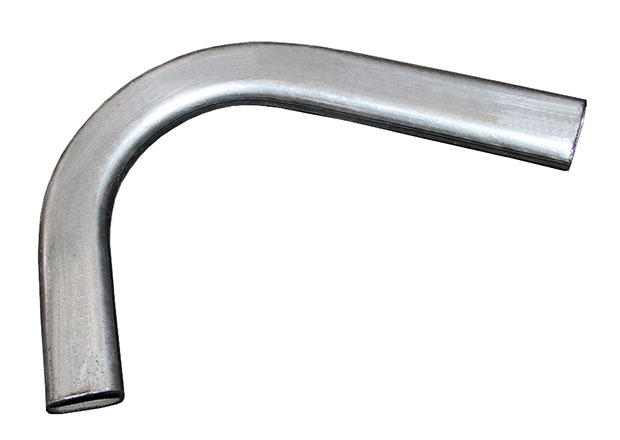

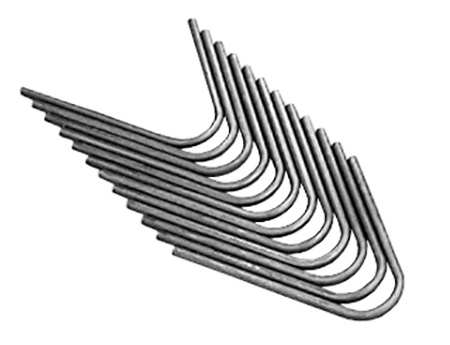

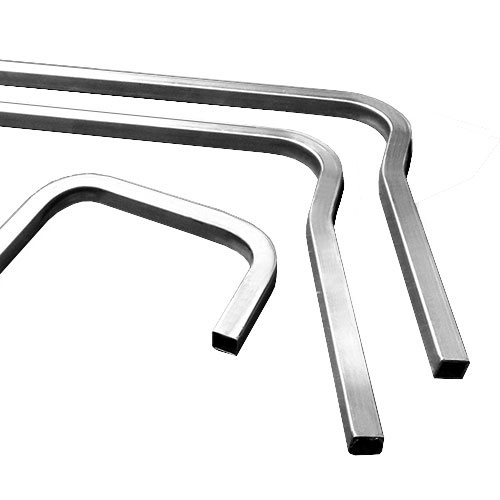

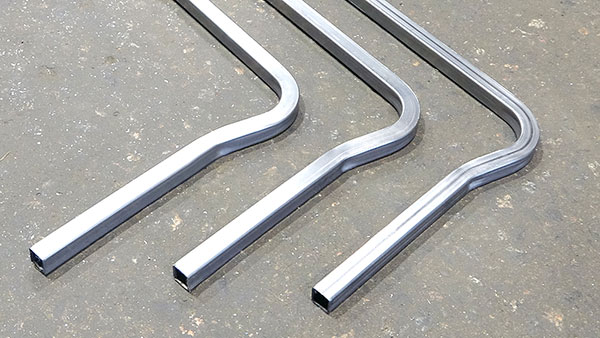

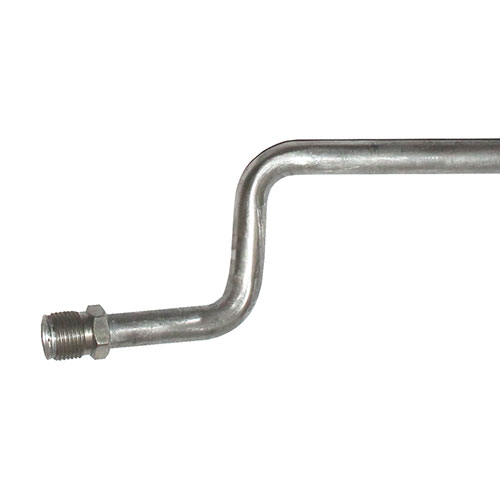

Возможности станка по гибке круглых, профильных труб и профильного проката

Форма сечения Мах размер, мм   Форма сечения Мах размер, мм   Форма сечения Мах размер, мм
Гибка тонкостенной трубы на профилегибочном станке 32x2   Гибка профильной трубы на профилегибе  25х15x2,5   гибка углового профиля на профилегибе №2,5 (25x25x3)
Гибка толстостенной трубы на профилегибе

32x3

      30х20x2   Гибка швелера на профилегибе -
  плоскоовальная труба 25x18x2   Гибка прутка круглого на профилегибе 16   Гибка швелера на профилегибе -
  плоскоовальная труба 28x12x2    Гибка квадрата на профилегибе 15x15    Гибка тавра на профилегибе  Т-25 (25x25x3x3)
  овальная труба 25x16x1,5   Гибка полосы на профилегибочном станке 25x3,14    Гибка арматуры на профилегибе Т-25 (25x25x3x3)
    25x16x1,5   Профилегиб гибка полосы 25x3,14    Гибка сортового проката сортогиб Т-25 (25x25x3x3)
 квадратная труба 20x20x2   гибка уголка на профилегибе №2,5 (25x25x3)    двутавр  -
А также, любые трубы и профиля нестандартной формы.

Программирование трубогиба CM-30/2 PARTNER

Программирование углов гиба - упорами:
- Углы гиба задаются откидными упорами на гибочном модуле.
- Единовременный объем памяти три угла гиба.

Программирование линейных выдвижений трубы в точки начала очередных гибов - упорами:
- Точки начала гиба задаются откидными упорами на штанге трубогибочного станка.
- Максимальный объем памяти - до 20 точек начала гиба на одном погонном метре трубы.

Оснастка трубогиба CM-30/2 PARTNER

Оснастка ручного трубогибаОснастка состоит из 4-x элементов:

  • Гибочный ролик.
  • Зажим.
  • Скользящий башмак.
  • Дорн.

- Использование в оснастке дорна обеспечивает получение качественных гибов на тонкостенных трубах при минимальных радиусах гиба.

- Оснастка ручного трубогиба CM-30/2 PARTNER взаимозаменяема с оснасткой всех трубогибочных станков серий PARTNER, MASTER, БМК-51 и БМК-53.

Tехнические характеристики трубогиба CM-30/2 PARTNER

Максимальный диаметр изгибаемой трубы (D) и толщина стенки (S) с пределом текучести G=250 Mpa (25 кгс/мм), мм (32x2)=(20x20x3)
Радиус гиба по оси трубы (CLR), мм базовый от 27 до 170
под заказ от 5 до 27 и
                     от 170 до 400
Минимальный радиус гиба по оси трубы (CLR), D 2D
Угол гиба, град 0-180 + угол пружинения
Минимальное линейное выдвижение до точки начала очередного гиба, мм базовое - 50
под заказ от 0.5 D
Дискретность задания параметров по углу гиба (А), град. 1
по линейному выдвижение трубы до точки начала очередного гиба (L), мм 0.5
Количество фиксаторов, шт углов гиба - упорами, шт 3
линейных выдвижений трубы в точки начала очередных гибов - упорами, шт базовое - 5
под заказ - 20 и более
Вынос гибочного модуля вперед, мм неограничен
Высота гибочного модуля до оси трубы, мм 200
Допустимая температура окружающей среды, градусов Цельсия -50 - +50
LxВxН (со штангой 2 метра), мм  2000х500х500
Масса без тумбы основания и оснастки (со штангой 2 метра), кг  80
Длина штанги, м базовая - 2
под заказ - 3, 4, 5, 6, 8, 9, 10, 11, 12 (до 20 метров)

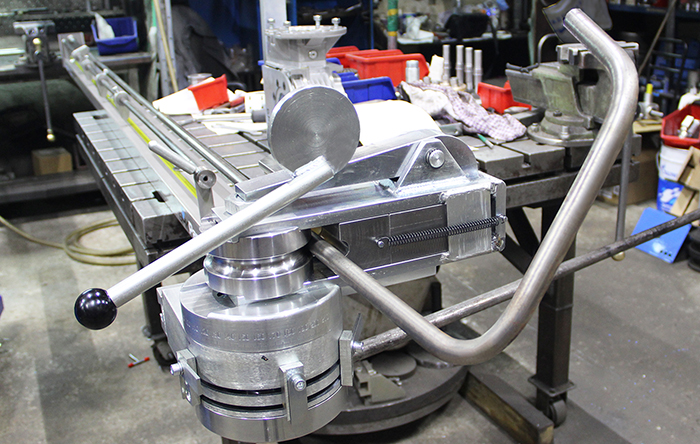

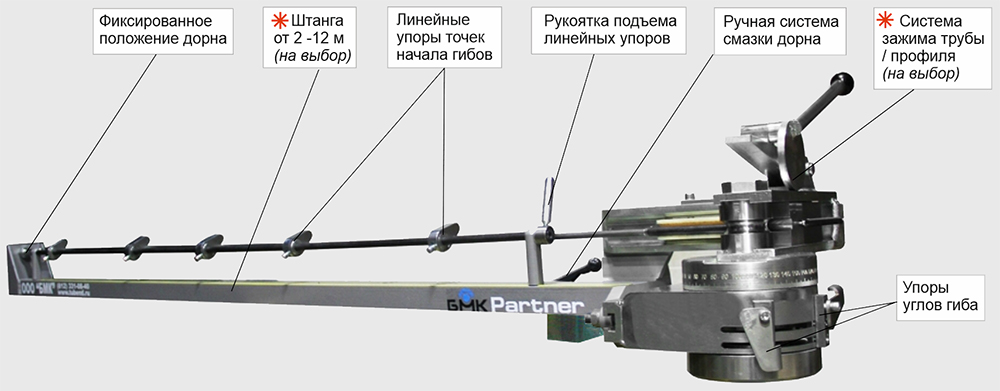

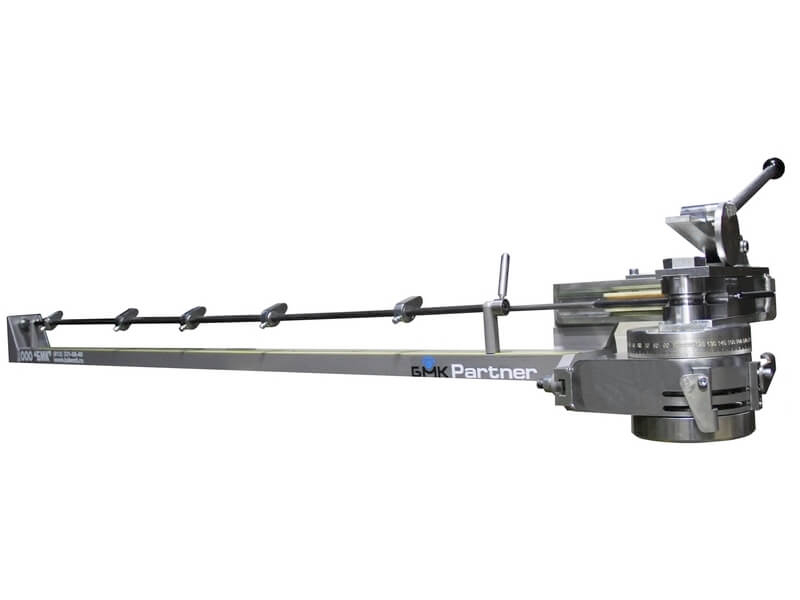

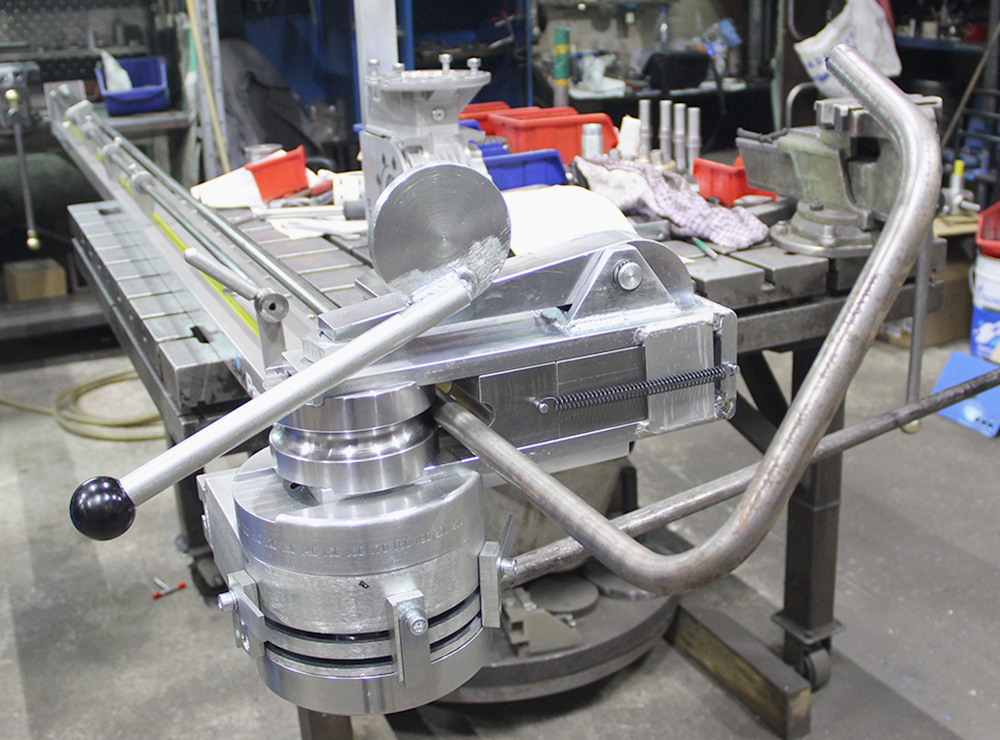

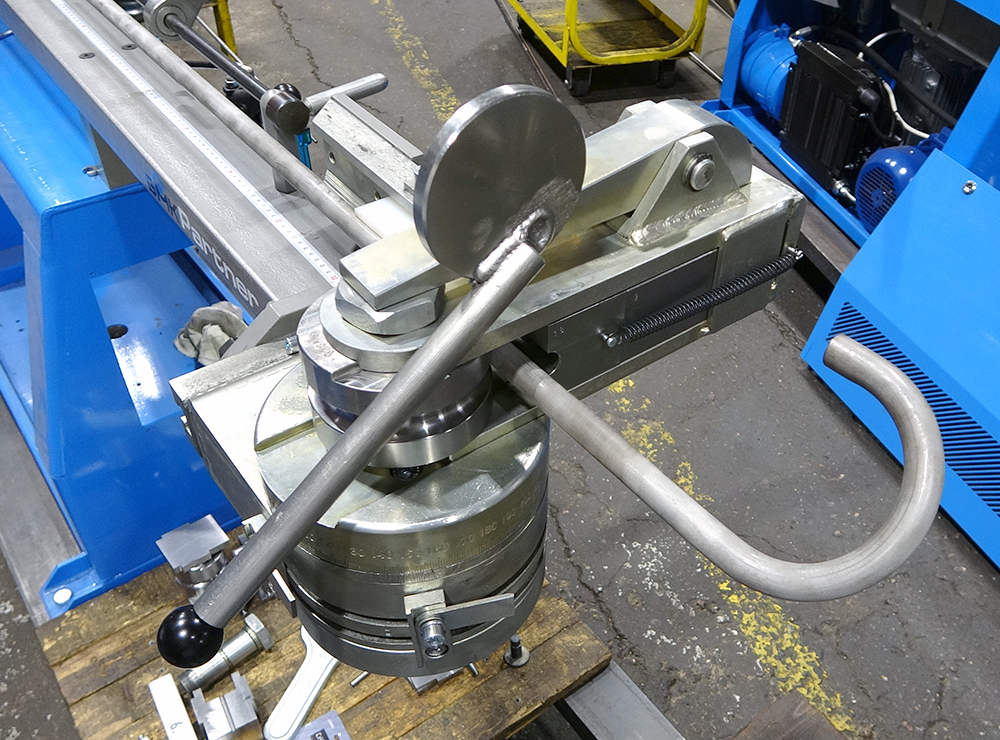

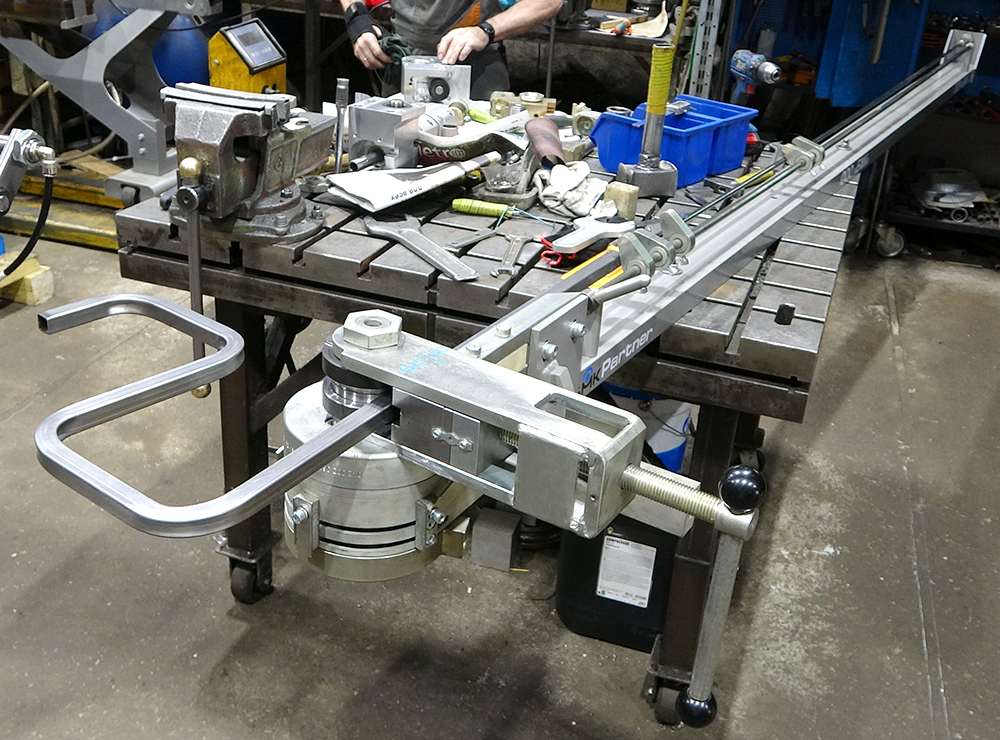

Базовый модуль ручного 2-х координатного программируемого трубогиба CM-30/2 PARTNER

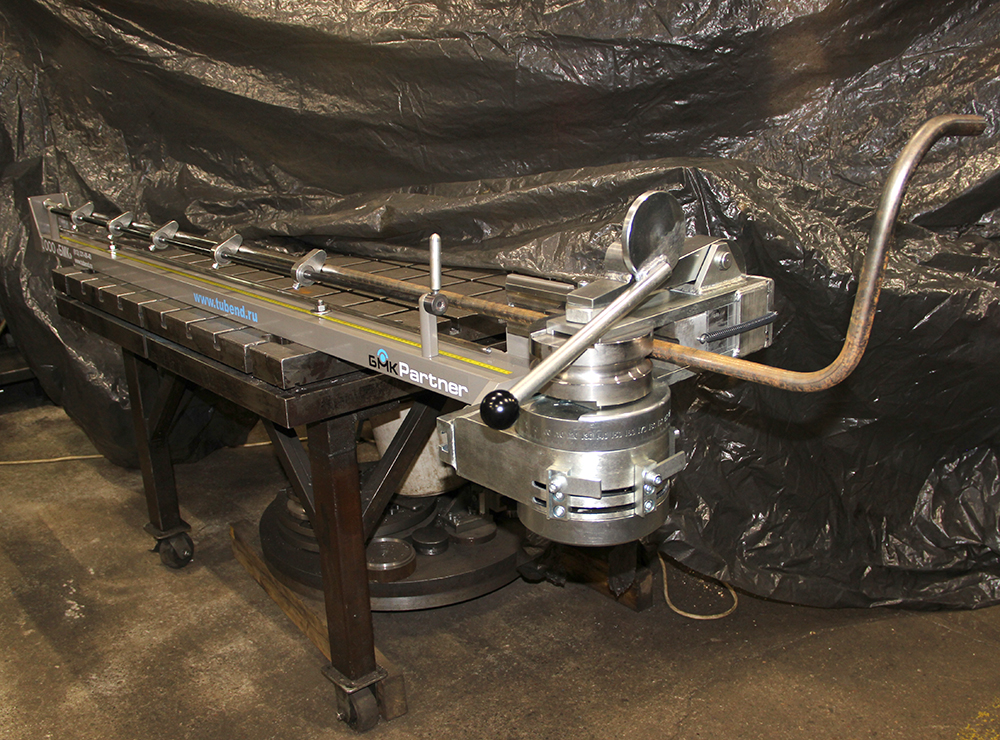

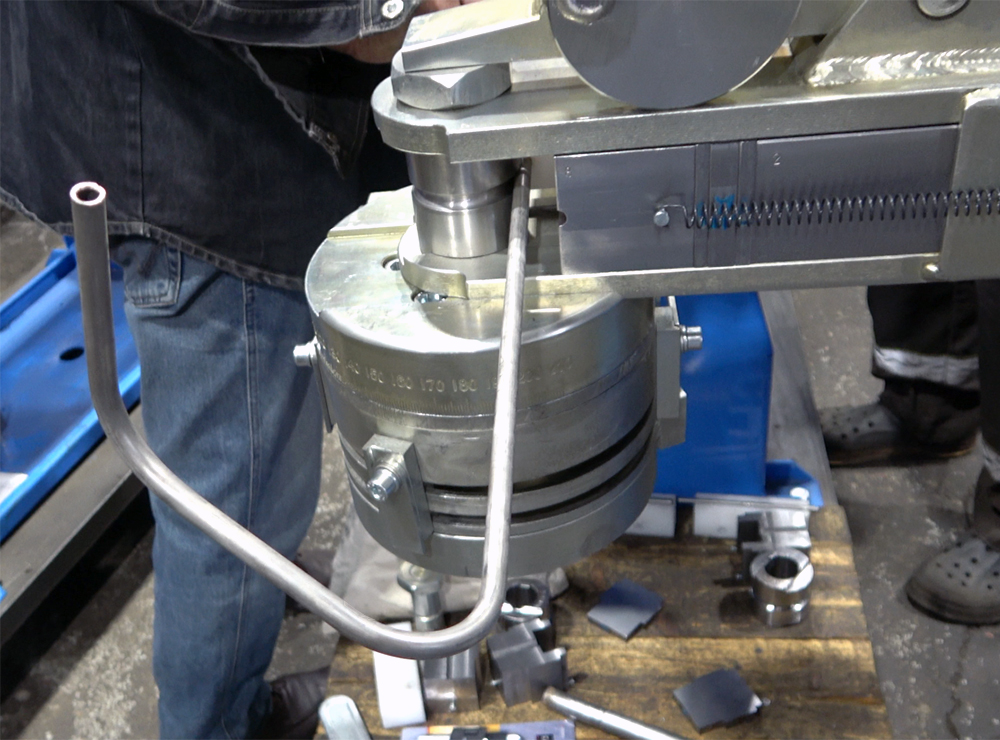

Ручной дорновый трубогибК базовому модулю 2-х координатного ручного программируемого трубогибочного станка CM-30/2 PARTNER относится гибочный модуль с ручным приводом, тремя фиксаторами углов гиба, эксцентриковый зажим и 2-х метровой штангой с системой линейных упоров.







Дополнительные модули 2-х координатного трубогиба CM-30/2 PARTNER

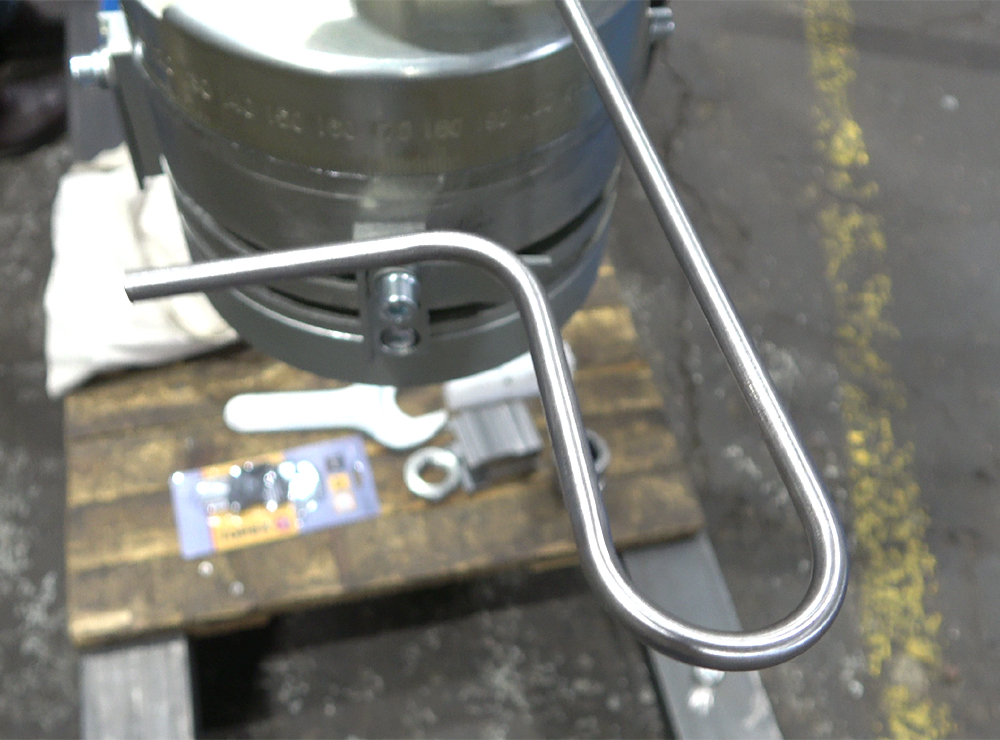

Трубогибочный станок фиксированное положение дорнаДорновая система - фиксированное положение дорна

 Дорн постоянно находится в зоне гиба трубы.





 Трубогибочный станок автоматическая смазка дорнаСмазка дорна

На ручной трубогиб может устанавливаться ручная смазка дорна, в которой подача масла в дорн осуществляется за счет нажатия рукой на рукоятку масляного насоса.

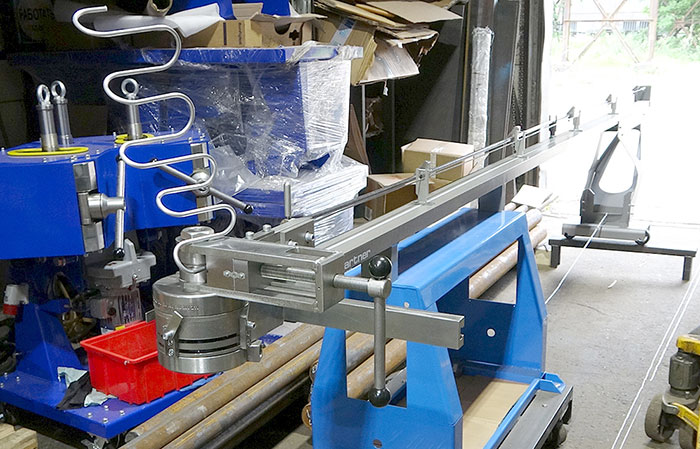

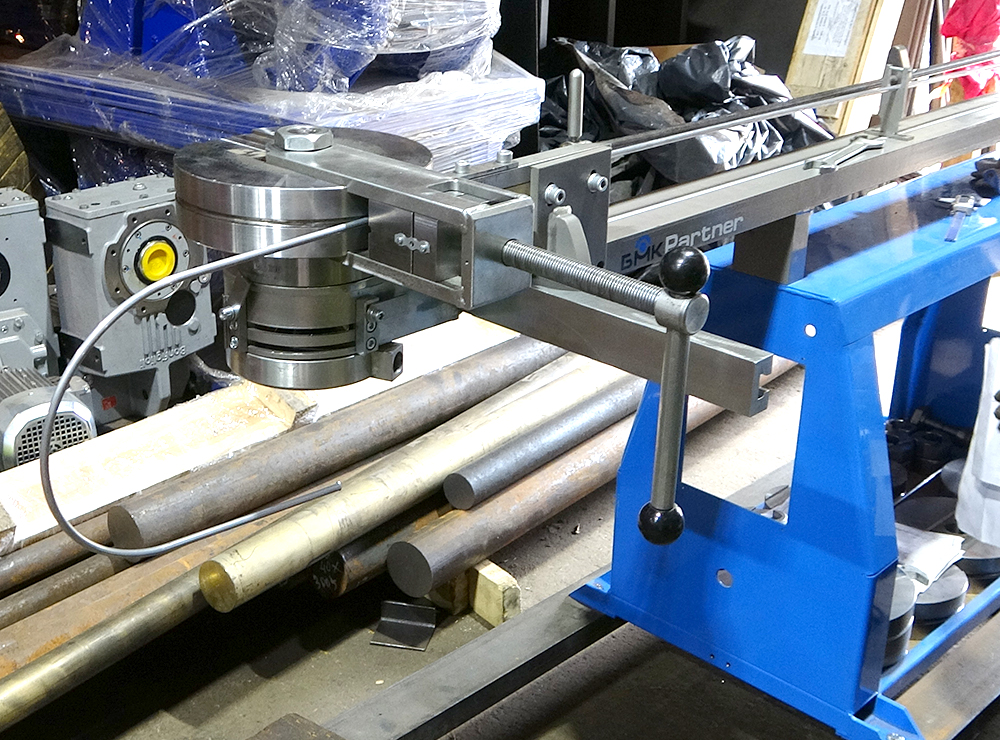

Трубогиб CM-30/2 PARTNER, может комплектоваться следующими основаниями:

Тумбой основанием PARTNER без крышек Тумбой основанием PARTNER с крышками
Стол для кремления трубогиба Тумба основание для трубогиба



Так же трубогиб CM-30/2 PARTNER может быть закреплен на любой заанкеренный верстак заказчика.

Базовая комплектация трубогиба CM-30/2 PARTNER:

  • Базовый модуль ручного трубогиба CM-30/2 PARTNER.
  • Упаковочная тара (деревянная обрешетка).
  • Руководство по эксплуатации и гарантийный талон.
  • Копия сертификата соответствия.
  • 2-3 часовое обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции к трубогибу CM-30/2 PARTNER:

  • Увелечение длины штанги станка любой длины (определяется максимальной длиной разверток трубных деталей).
  • Установка системы фиксированного дорна.
  • Установка ручной смазки дорна.
  • Оснащение станка тумбой-основанием.
  • Оснастка под любой типоразмер труб и профилей.

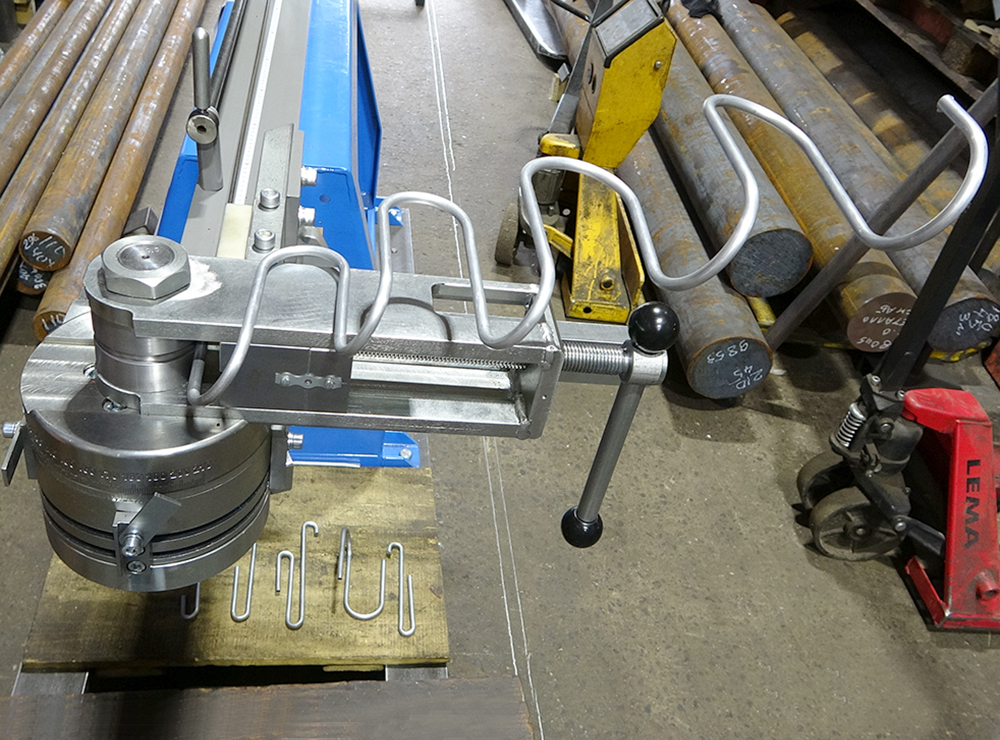

  • Изготовление оснастки с подгонкой межосевого расстояния и элементов системы зажима под змеевики и U - образные детали.
  • Боковая система зажима для гибки труб на радиусы гиба от 5 до 27 мм.
  • Съемная система зажима под радиусы гиба от 170 до 400 мм.
  • Комплектация станка дополнительными упорами линейных перемещений трубы под потребности заказчика.
  • Торсионный вал-вороток, выдерживающий усилие изгиба до 3000 кг.

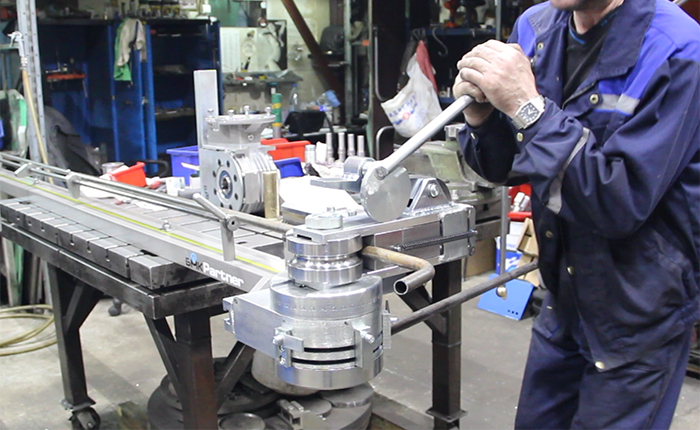

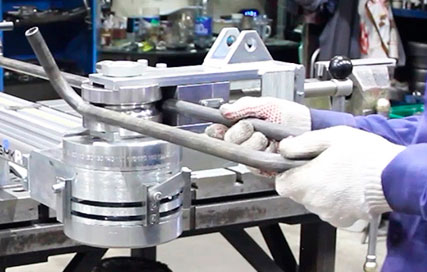

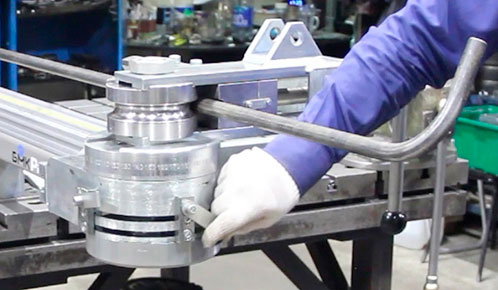

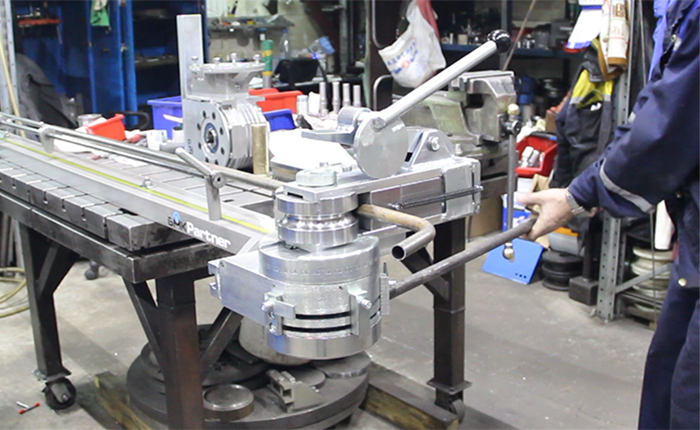

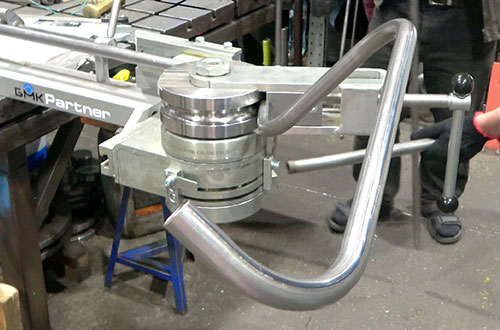

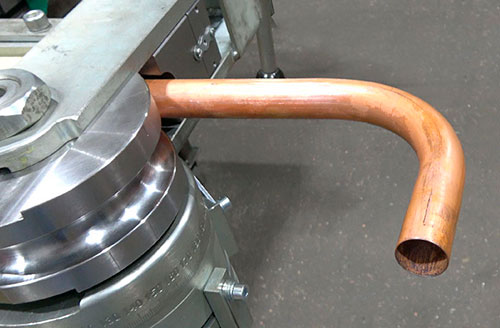

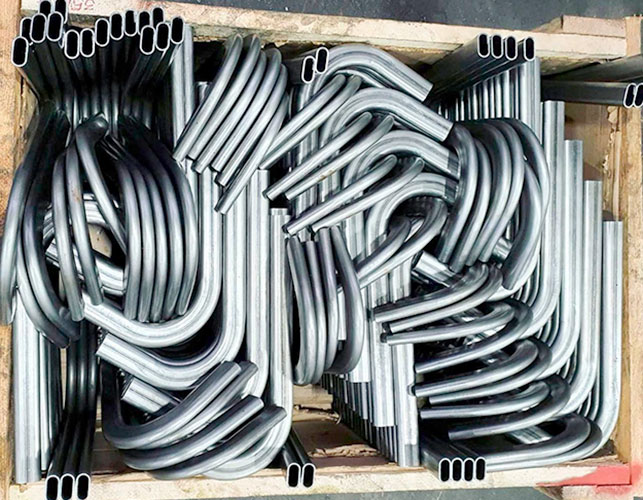

Видео - ручной трубогибочный станок CM-30/2 PARTNER в работе

Преимущества программируемого ручного трубогиба CM-30/2 PARTNER:

  • Простота программирования станка
  • 2-х координатный трубогиб CM-30/2 Partner особенно эффективен при гибке квадратных, прямоугольных, овальных труб и специальных профилей.
  • Дорновая система, обеспечивает высокое качество гибов.
  • Дорновый трубогибочный станок СM-30/2 Partner комплектуется из модулей, что позволяет заказчику самому выбрать конфигурацию трубогибочного станка.
  • Радиусы гибки труб от 5 мм до 400 мм.
  • Программирование углов гиба и точек начала очередных гибов обеспечивает высокую повторяемость деталей.
  • Гибочный модуль ручного трубогиба со штангой можно устанавливать, как на тумбу-основание трубогиба, так и на любой заанкеренный верстак, при этом вынос вперед гибочного модуля определяется самим пользователем.
  • Модульная конструкция трубогиба позволяет повышать уровень автоматизации трубогиба за счет дополнения его соответствующими модулями.
  • Возможна адаптация конструкции трубогиба под конкретные детали заказчика, в том числе для изготовления фитингов, трубопроводов с гайками и штуцерами.
  • Время ввода станка в эксплуатацию и начало изготовления трубных деталей не превышает 1-го часа после его доставки к месту работы. Так как, работоспособность станка и качество подгонки оснастки проверяется в процессе приемки трубогиба, а персонал (операторы) обучен с практической отработкой процесса гибки труб.
  • Простота изготовления оснастки, для изготовления которой достаточно токарного и фрезерного станка.
  • Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем заказанных типоразмеров труб и профилей.

Ручной трубогибочный станок CM-30/2 Partner применяется при производстве:

  • рекламных конструкций.
  • мебели.
  • душевых кабин.
  • осветительного оборудования.
  • медицинского оборудования.
  • спортивного инвентаря.
  • садовой техники и садовой мебели.
  • детских площадок и т.д..

Трубогиб CM-30/2 Partner особенно эффективен при гибке квадратных, прямоугольных. плоскоовальных и других профильных труб, и профильного проката.
