Полуавтоматический трубогиб с ЧПУ CE-80 Profi

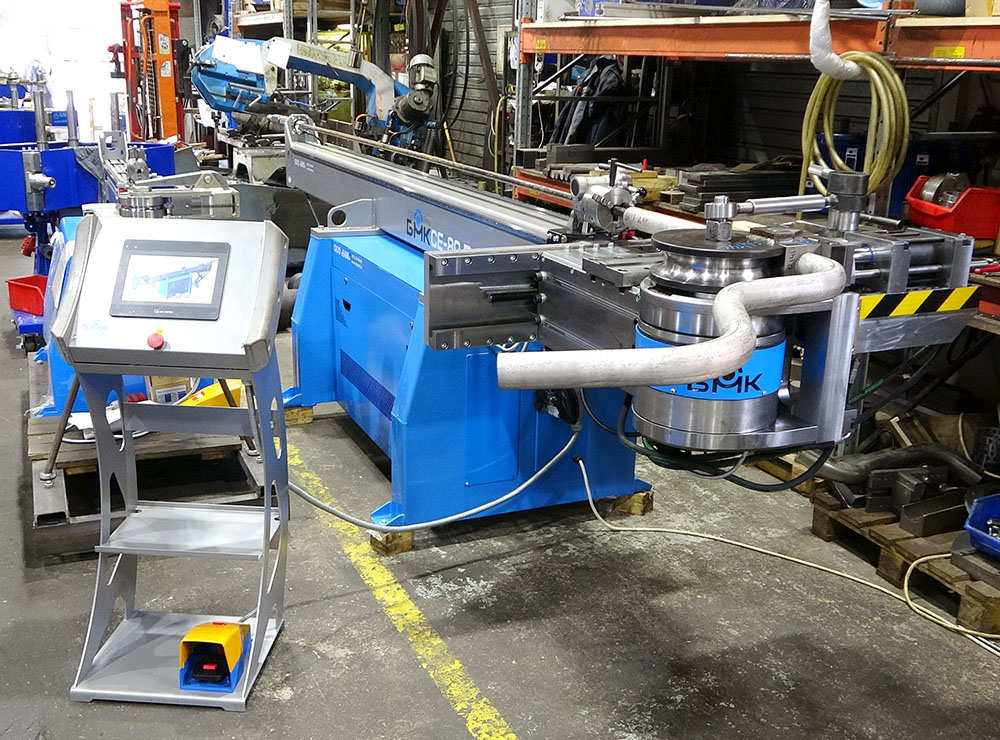

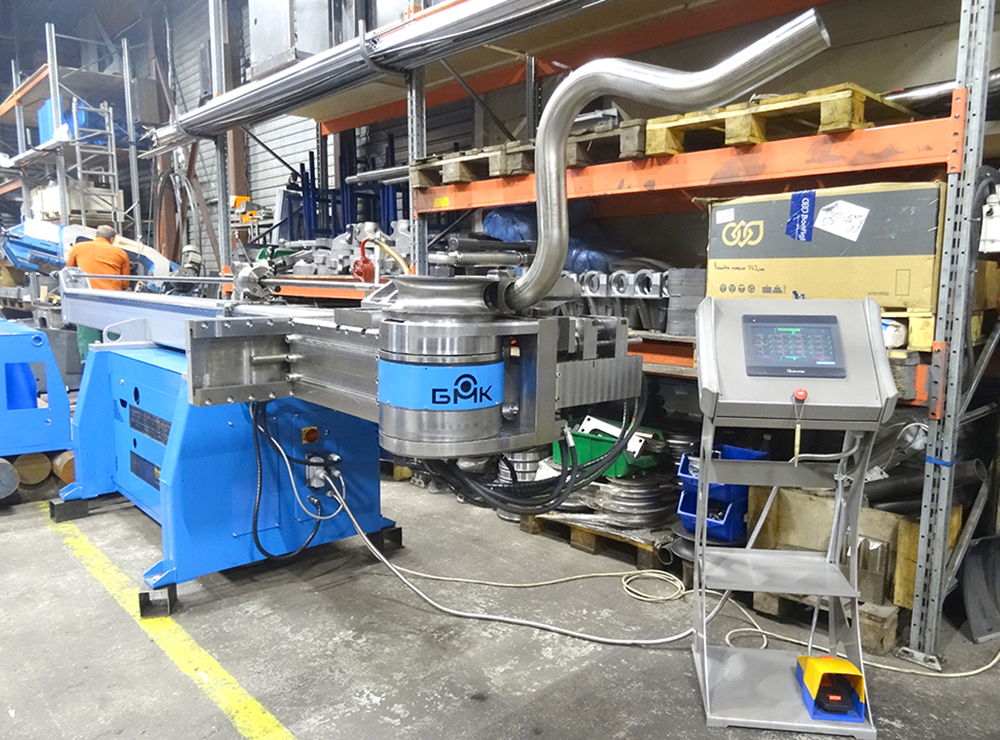

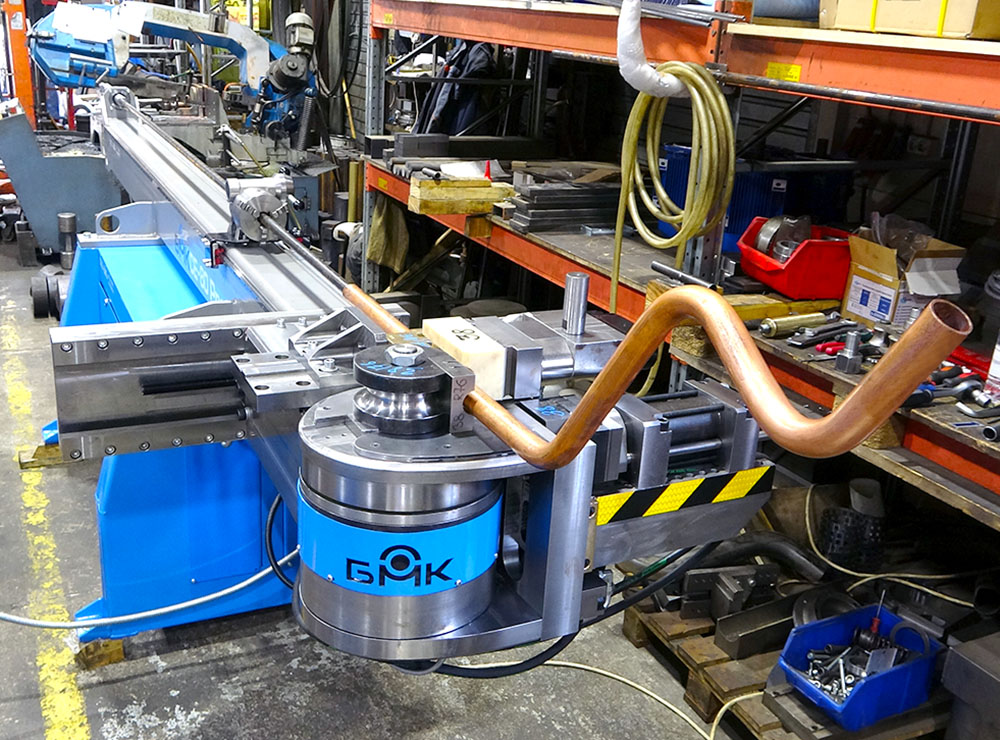

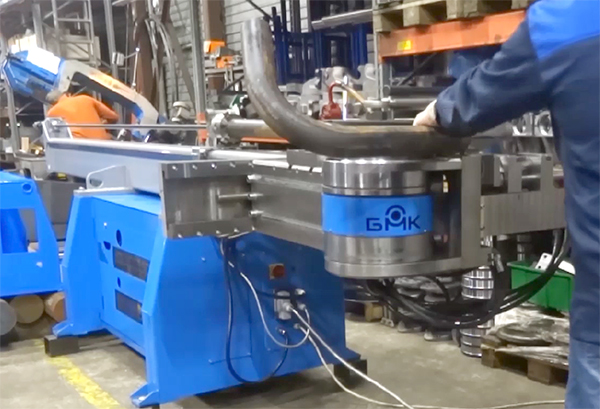

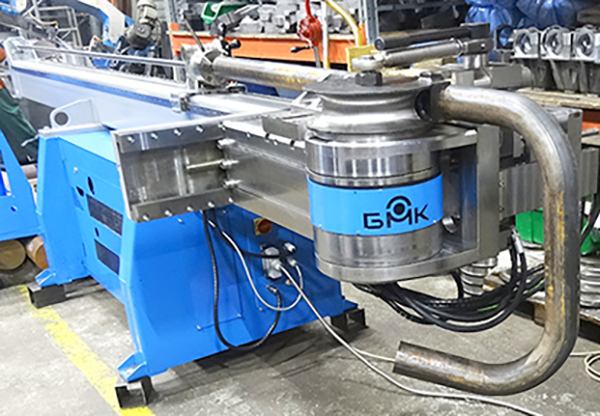

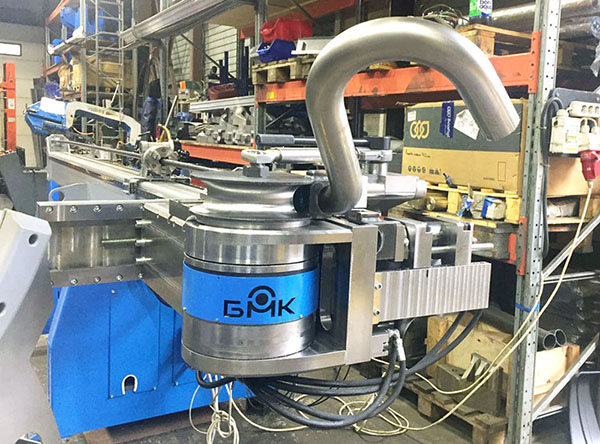

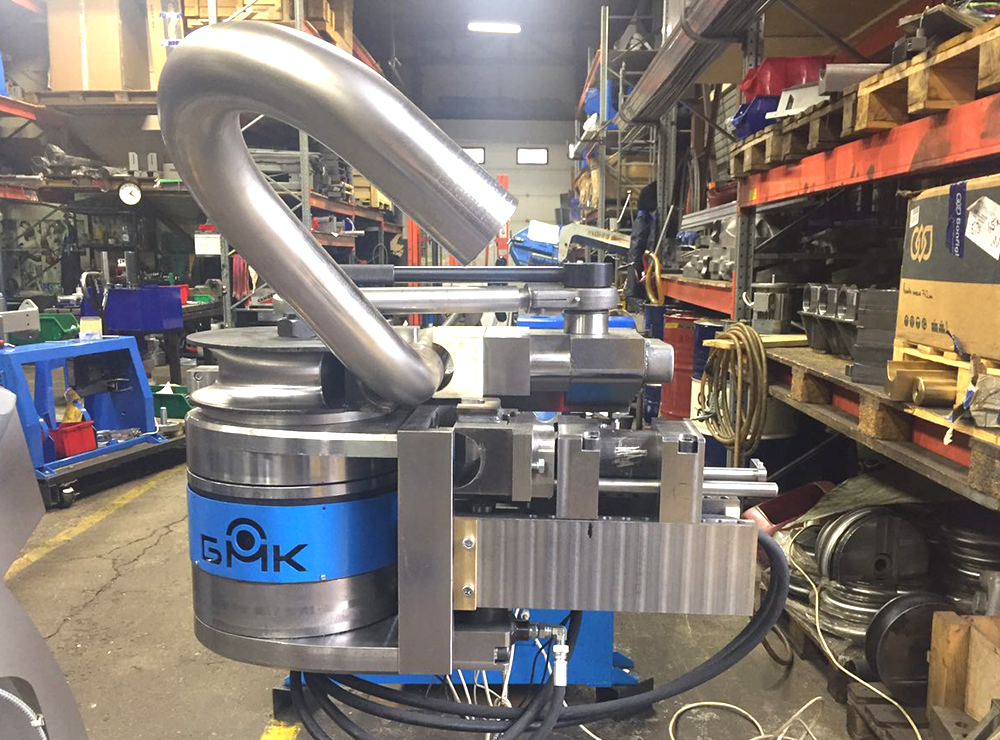

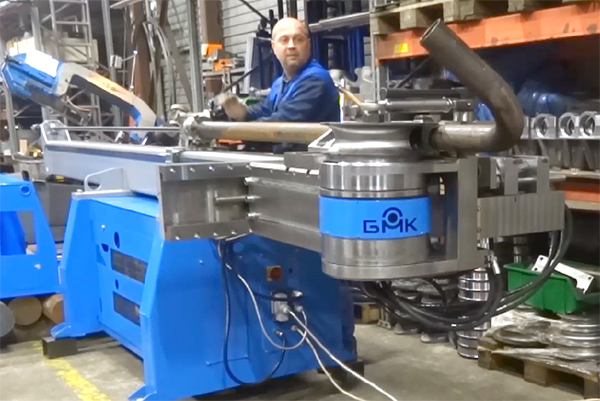

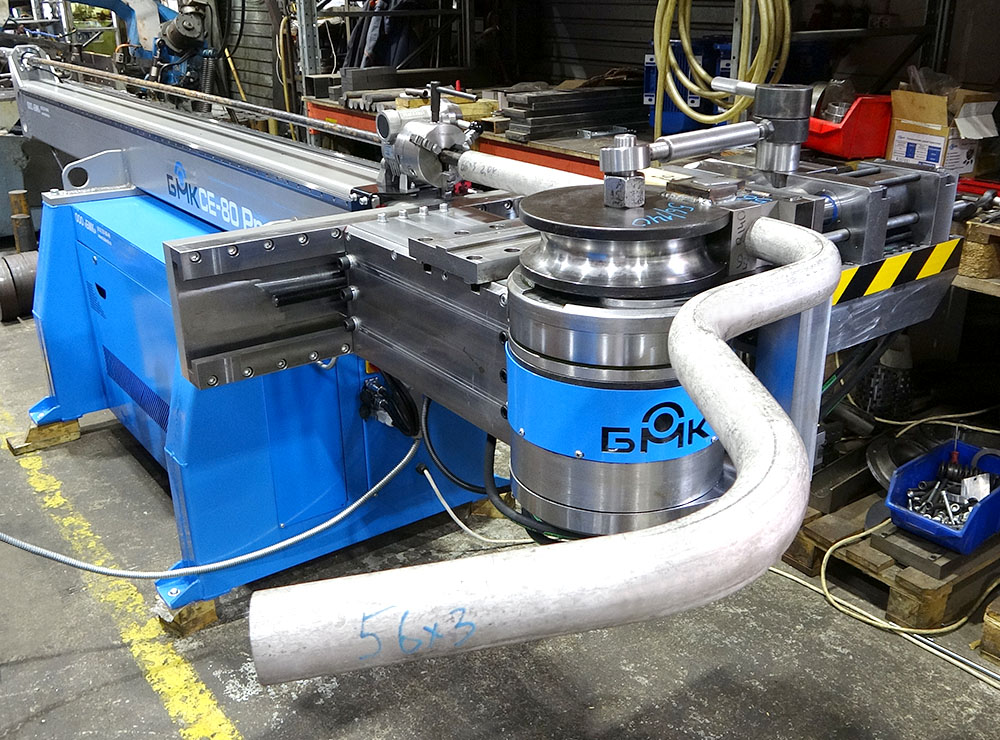

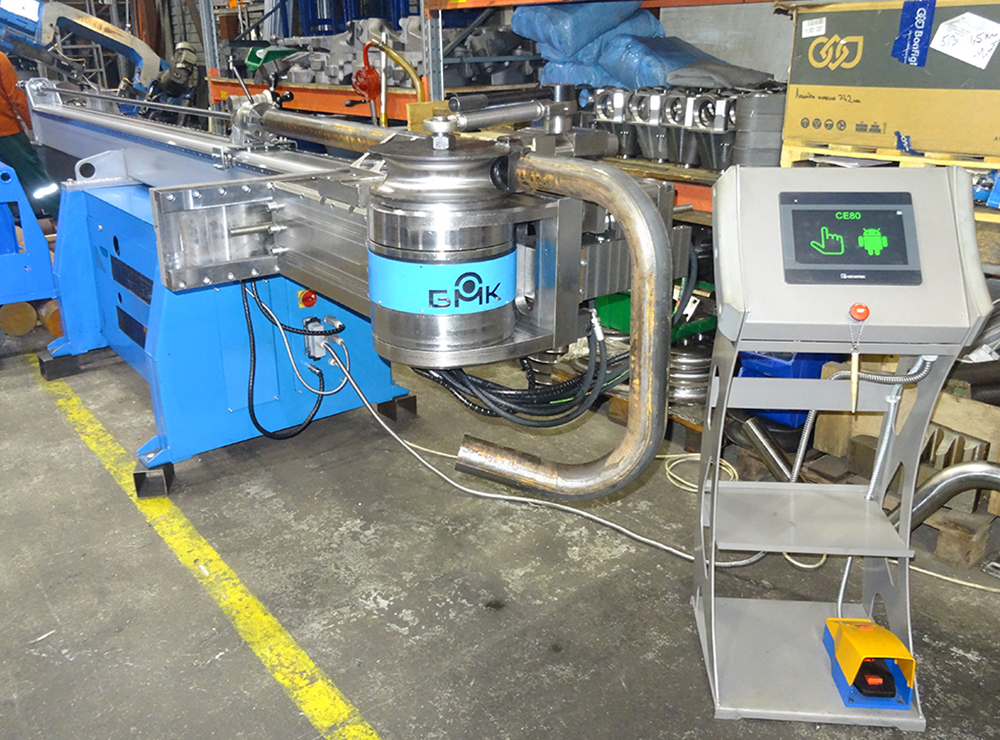

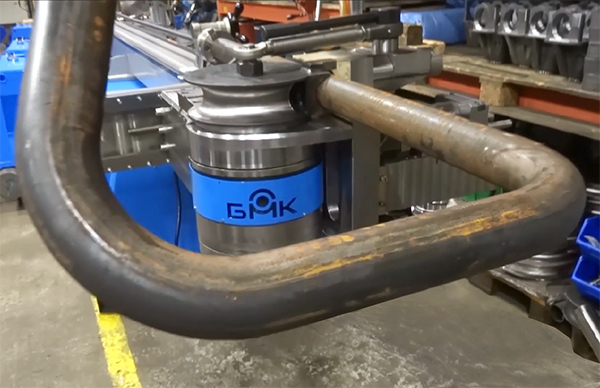

Полуавтоматический трубогибочный станок CE-80 PROFI

Полуавтоматический трубогибочный станок CE-80 PROFI комплектуется из модулей, что позволяет заказчику самому выбрать степень автоматизации трубогиба. В процессе эксплуатации трубогиба можно повысить степень его автоматизации до уровня полного автомата CE-80 PROFI.3x путем установки на имеющийся трубогиб соответствующих модулей. При этом нет необходимости приобретать новый трубогибочный станок.

 Компактное, на русском языке, ЧПУ полуавтоматического трубогиба позволяет программировать и запоминать углы гибов и скорости гиба, а линейные выдвижения в точки начала гибов программируется упорами — что обеспечивает высокую производительность и повторяемость деталей при пространственной гибке труб.

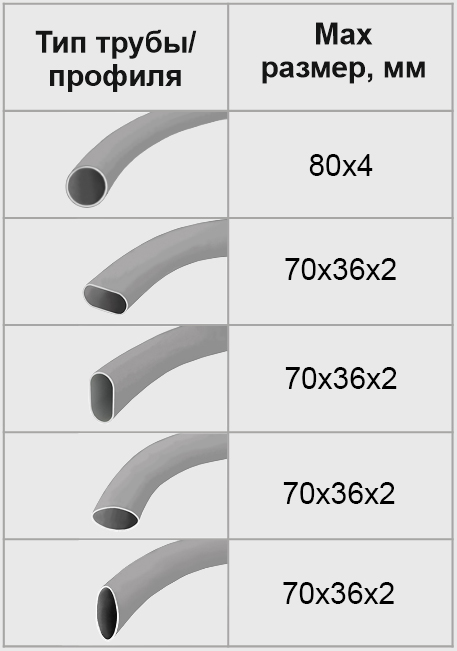

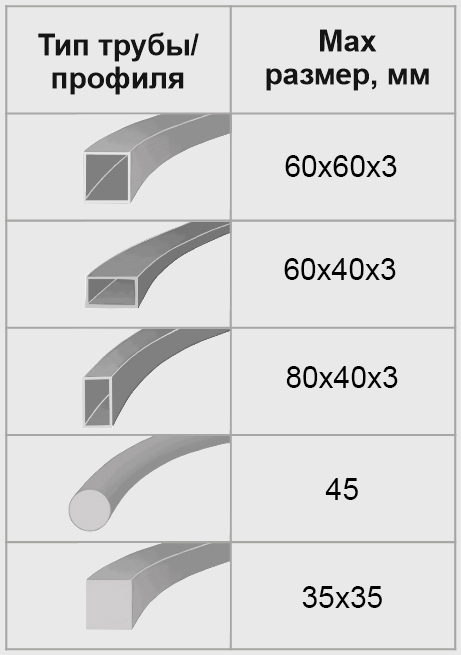

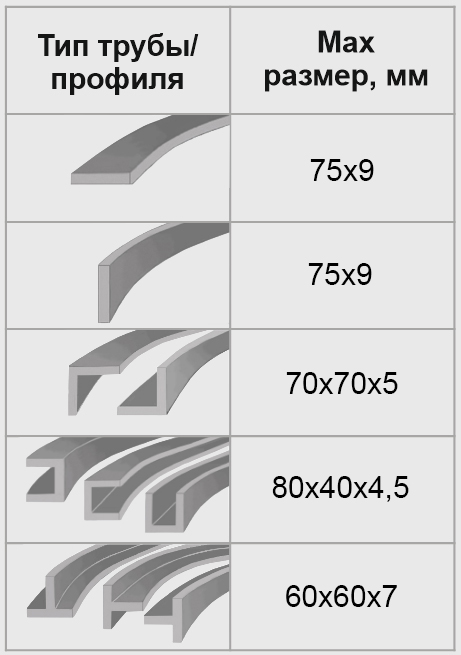

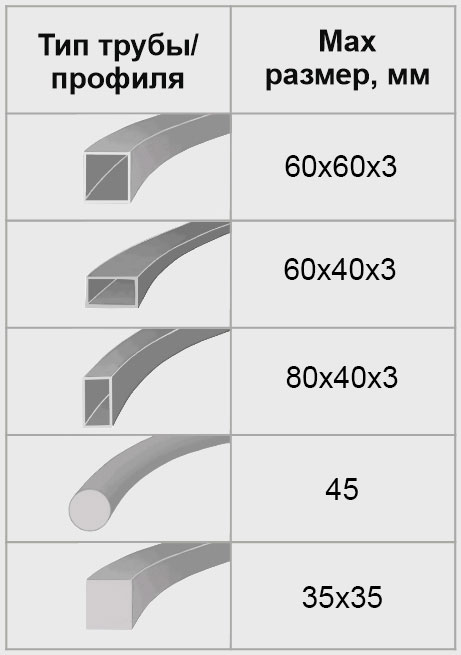

Возможности станка по гибке круглых, профильных труб и профильного проката

Форма сечения	Мах размер, мм		Форма сечения	Мах размер, мм		Форма сечения	Мах размер, мм
	76x2			60х40x3			№7 (70x70x5)
	80x4			60х40x4			№8 (80x40x4.5)
	65x32x2			45			№8 (80x40x4.5)
	70x36x2			35x35			60 (60x60x7x7)
	70x36x2			75x9.42			60 (60x60x7x7)
	80x40x2.5			75x9.42			60 (60x60x7x7)
	60x60x3			№7 (70x70x5)			-
А также, любые трубы и профиля нестандартной формы.

Уровень автоматизации полуавтоматического трубогиба с ЧПУ CE-80 PROFI

• автоматический зажим трубы - гидропривод;
• автоматический гиб трубы на заданный угол - электрический мотор-редутор;
• автоматический возврат гибочного ролика вместе с зажимом в исходную (нулевую) точку - электрический мотор-редутор;
• автоматический поджим скользящего башмака - гидропривод;
• автоматический возврат скользящего башмака - гидропривод;

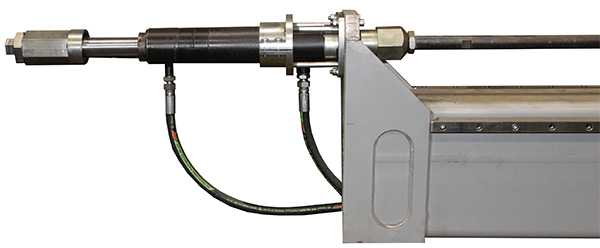

• автоматическое выдвижение-убирание дорна - гидропривод.

Под заказ трубогиб CE-80 PROFI может комплектоваться:

• автоматической системой смазки дорна либо ручной системой смазки дорна.
• полуавтоматической либо ручной кареткой ориентации трубы в пространстве.

Программирование полуавтоматического трубогиба CE-80 PROFI:

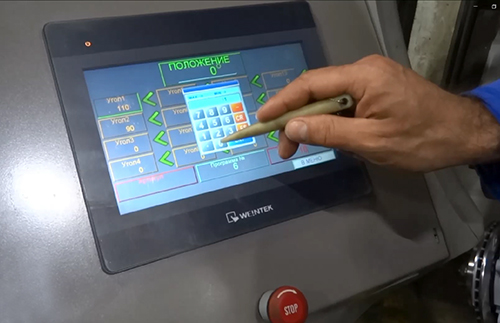

Программирование углов гиба - электронное:
- Углы гиба задаются на дисплее ЧПУ пульта управления.
- Объем памяти ЧПУ трубогиба - 100 деталей, имеющих до 16 последовательных углов гиба в каждой.

Программирование линейных выдвижений трубы в точки начала гиба - упорами:
- Точки начала гибов задаются упорами на штанге трубогибочного станка.
- Максимальный объем памяти - до 20 точек начала гиба, на одном погонном метре трубы.

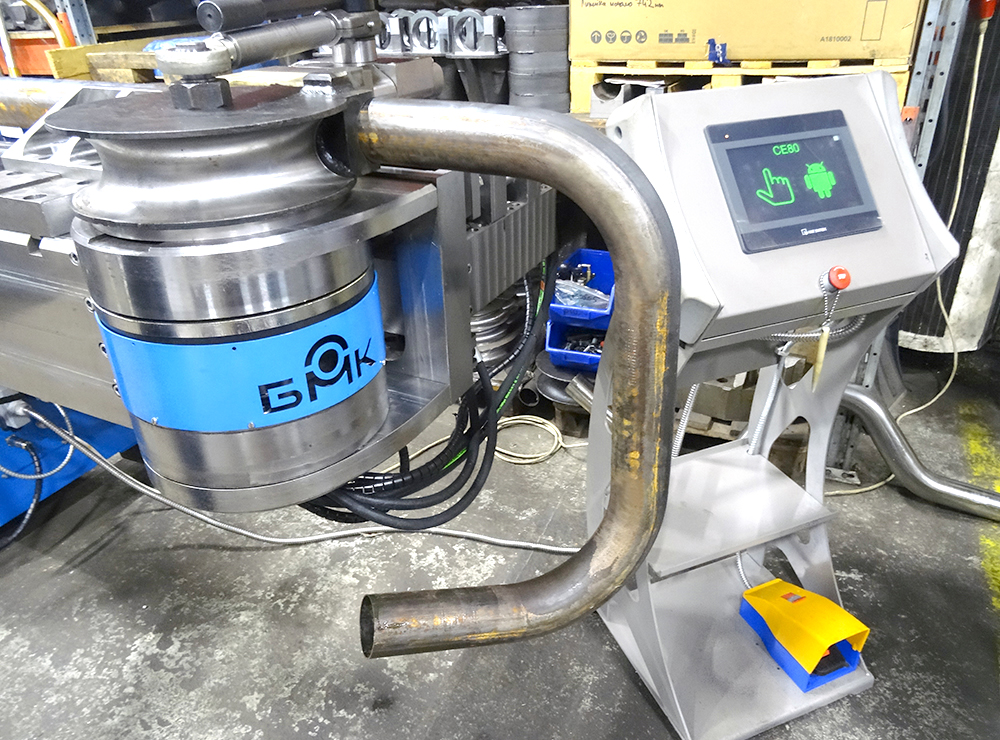

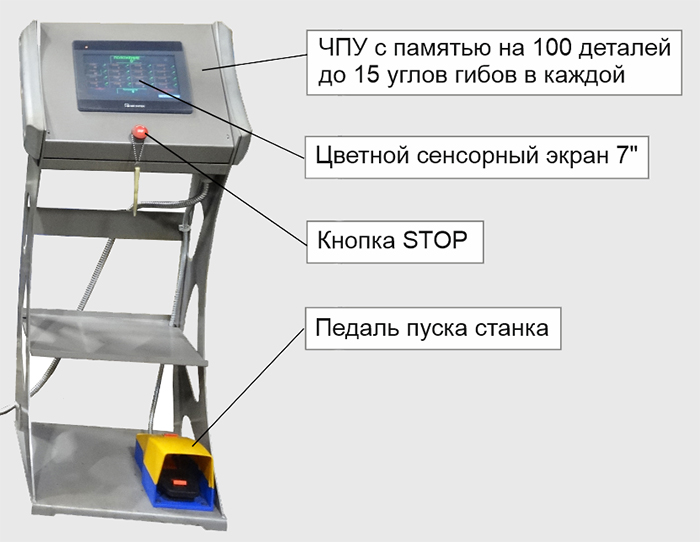

Пульт управления полуавтоматического трубогибочного станка с ЧПУ.

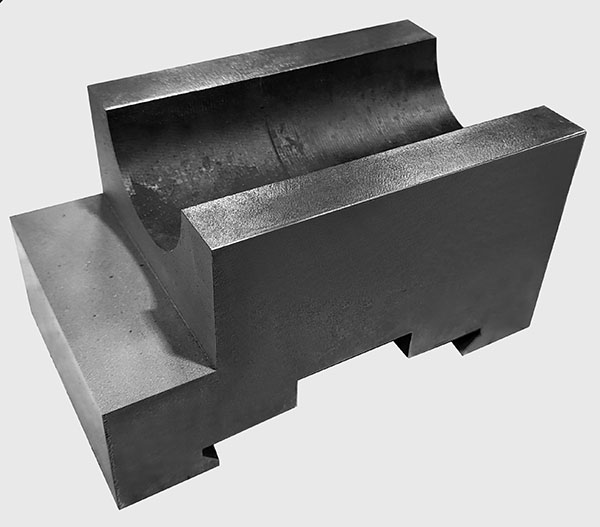

Оснастка к полуавтоматическому трубогибу CE-80 PROFI

Оснастка может состоять из 5-ти элементов:

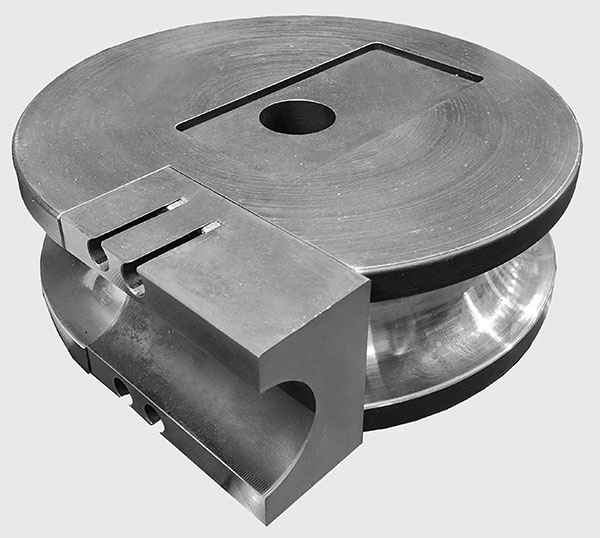

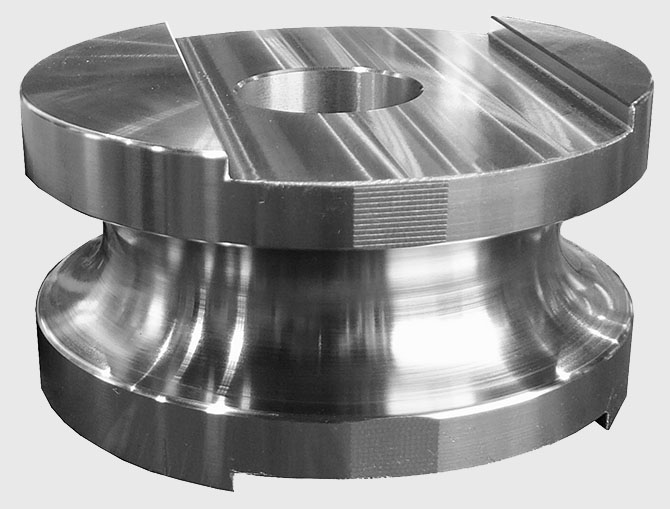

• Гибочный ролик;
• Зажим;

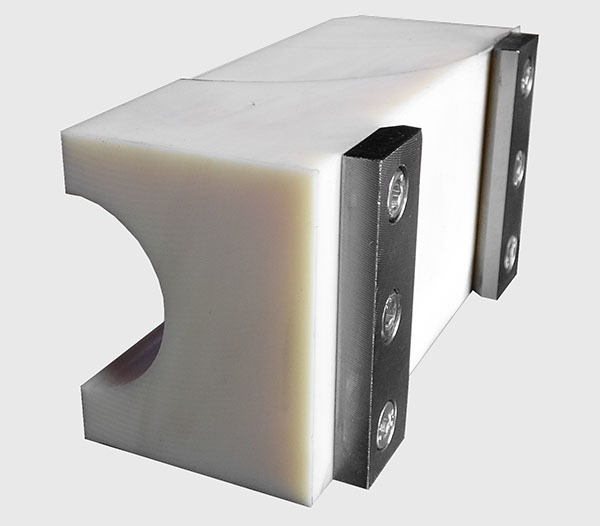

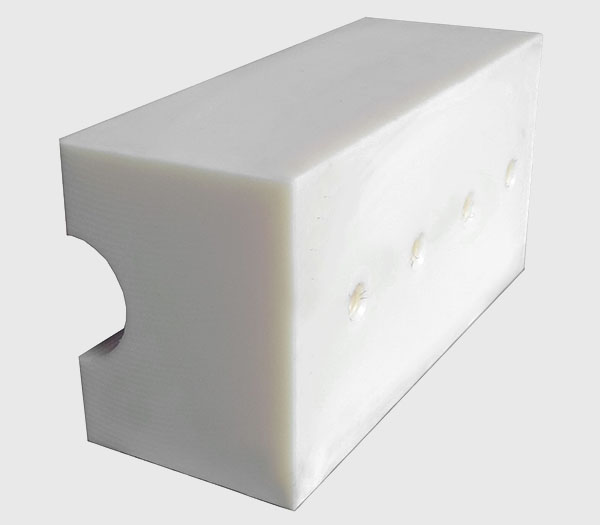

• Скользящий башмак;
• Дорн (жесткий либо гибкий).
• Складкоразглаживатель либо вставка блокиратора  пружинения.

- Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель, позволяют получать качественные гибы тонкостенных труб при минимальных радиусах их гиба.

Tехнические характеристики трубогиба CE-80 PROFI

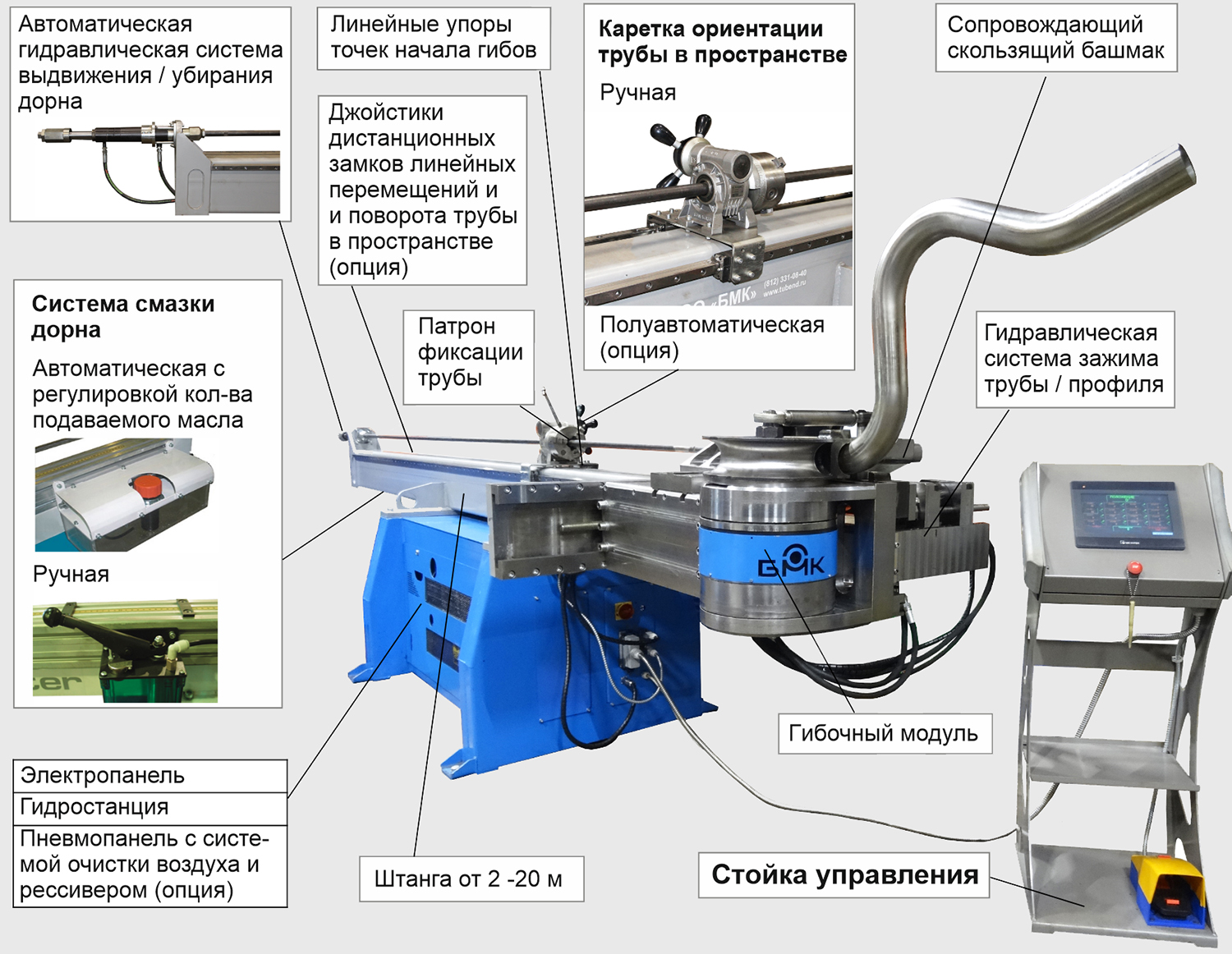

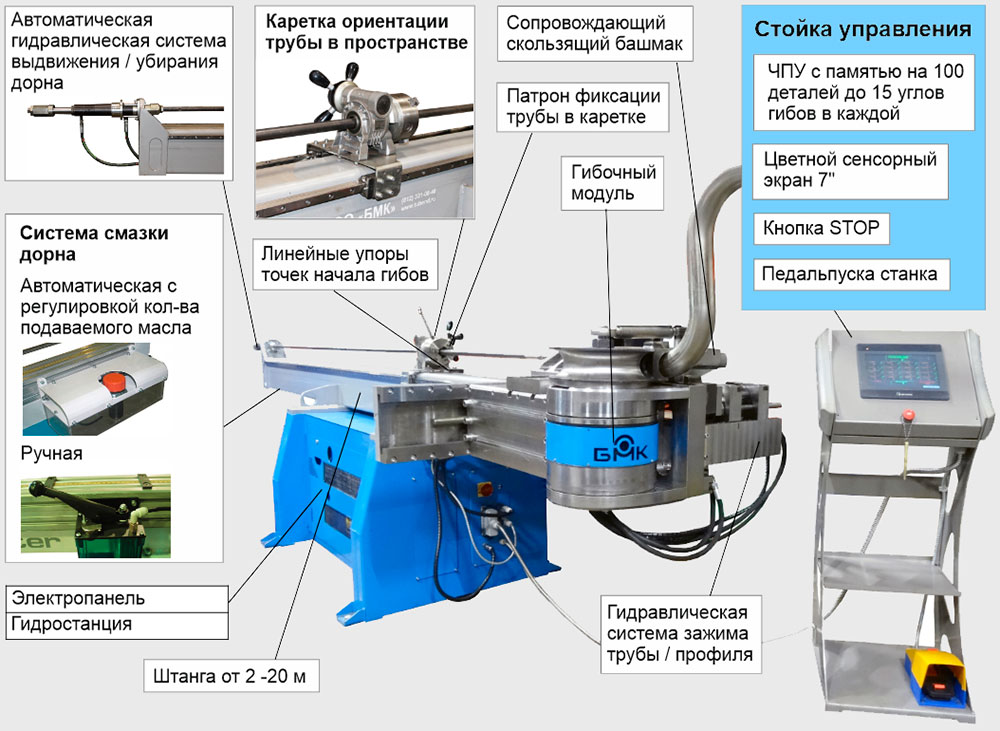

 Базовый модуль полуавтоматического трубогибочного станка CE-80 PROFI

К базовому модулю полуавтоматического трубогиба СЕ-80 PROFI относится электромеханический гибочный модуль СЕ-80 (380В, 6,5 кВт)

• Система автоматического поджима скользящего башмака
• Система автоматического зажима трубы
• Система автоматическая выдвижения-убирания дорна

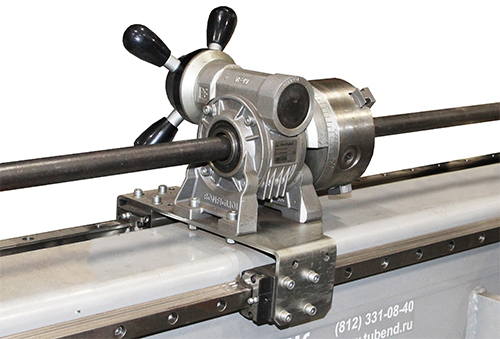

• Ручная каретка ориентация трубы в пространстве
• Позиционная штанга
• Пульт управления с педалью

Взаимозаменяемые модули полуавтоматического трубогиба CE-80 PROFI

Система смазки дорна:		Ручная смазка дорна		Автоматическая смазка дорна
Система смазки дорна трубогиба CE-80 PROFI может быть, как ручной - когда смазка в дорн подается за счет нажатия рукой на рукоятку насоса, так и автоматической, синхронизированной с выдвижением дорна и началом гиба, работающая в автоматическом режиме без участия человека.

Базовая комплектация полуавтоматического трубогиба CE-80 PROFI:

• Базовый модуль трубогибочного полуавтомат CE-80 PROFI со штангой 4 метра.
• Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).
• Руководство по эксплуатации и гарантийный талон.
• Копия сертификата соответствия.
• Обязательное 3-4 часовое обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции к полуавтоматическому трубогибу CE-80 PROFI:

• Увеличение длины штанги (определяется максимальной длиной разверток трубных деталей)
• Оснащение станка автоматической или ручной системой смазки дорна.
• Комплектация станка дополнительными упорами (фиксаторами) линейных перемещений.
• Оснастка под любой типоразмер труб и профилей.

Преимущества полуавтоматического трубогибочного станка CE-80 PROFI:

• Простота программирования угла и скорости гиба. Объем памяти - 100 деталей, имеющих до 16 последовательных углов гиба в каждой.
• Высокая точность и повторяемость при изготовлении сложных, пространственных трубных деталей.
• Модульная конструкция полуавтоматического трубогиба CE-80 PROFI позволяет при заказе выбирать необходимый уровень автоматизации трубогибочного станка, а в процессе эксплуатации повышать уровень его автоматизации за счет дополнения соответствующими модулями или замены ручных модулей на автоматические. Станок может быть модернизирован в полный автомат CE-80 PROFI 3x.
• Выдвинутый вперед на 1250 мм гибочный модуль трубогиба высотой 470 мм сокращает "мертвые зоны" при изготовлении деталей.
• Широкий диапазон радиусов гиба. Возможность адаптации трубогиба к гибке труб с радиусом гиба труб от 5 до 500 мм.
• Возможна адаптация конструкции полуавтоматического трубогибочного станка под производство конкретных деталей заказчика
• Автоматическое убирание дорна за 2-3 градуса до окончания гиба.
• Возможность регулировки скорости гиба.
• Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель позволяют получать качественные гибы тонкостенных труб при минимальных радиусах гиба.
• Подключение электроприводов осуществляется через штекерные разъемы.
• На станке установлены только общедоступные асинхронные электродвигатели.
• Простота изготовления оснастки, для изготовления, которой достаточно токарного и фрезерного станка.

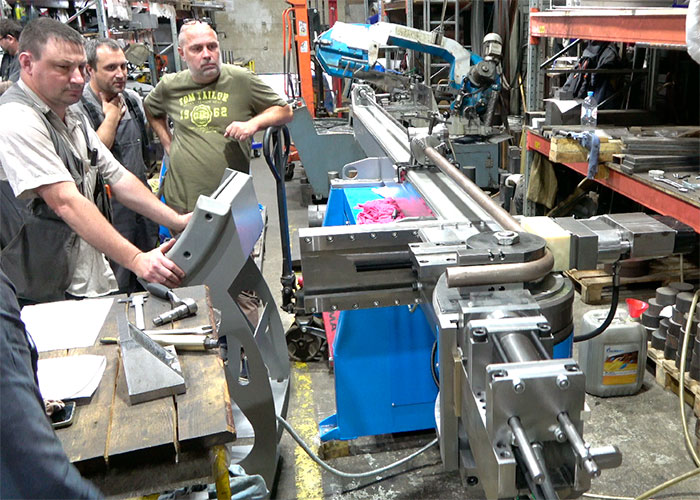

• Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем заказанных типоразмеров труб и профилей.

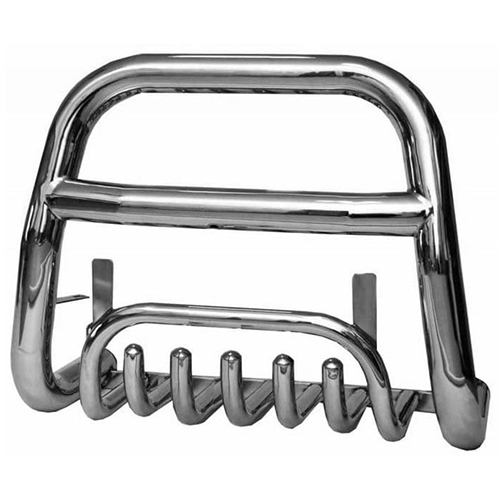

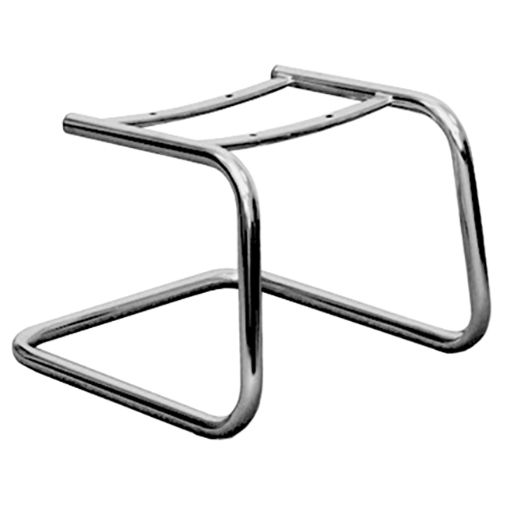

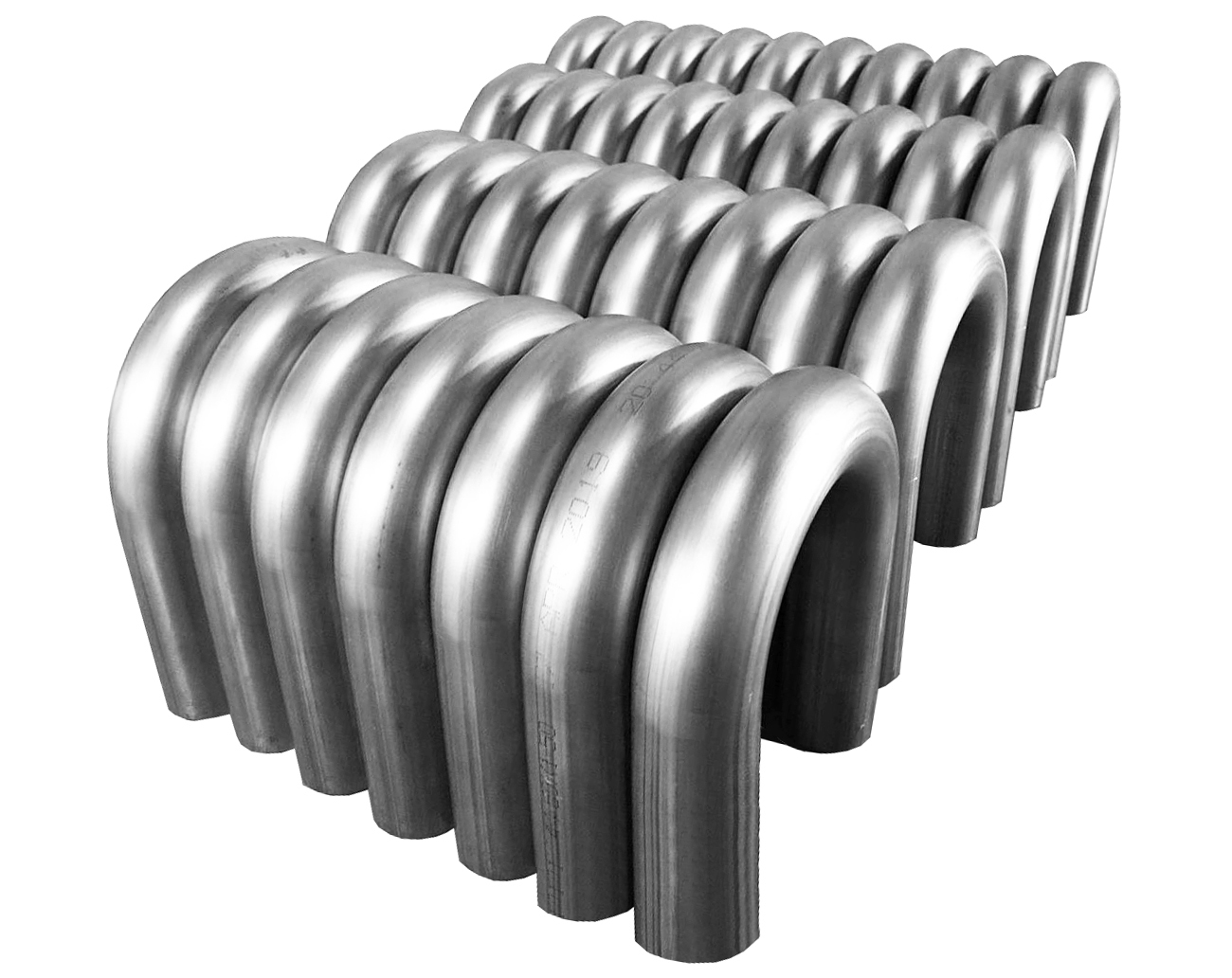

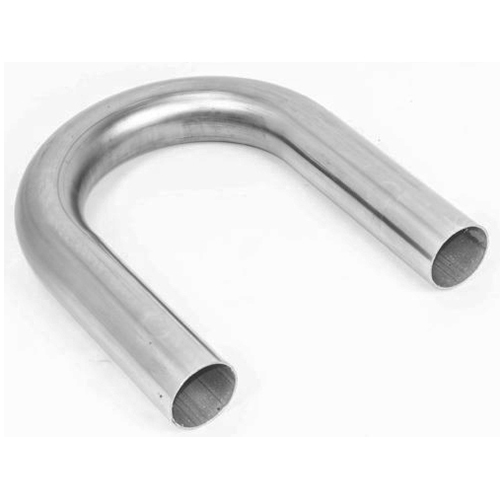

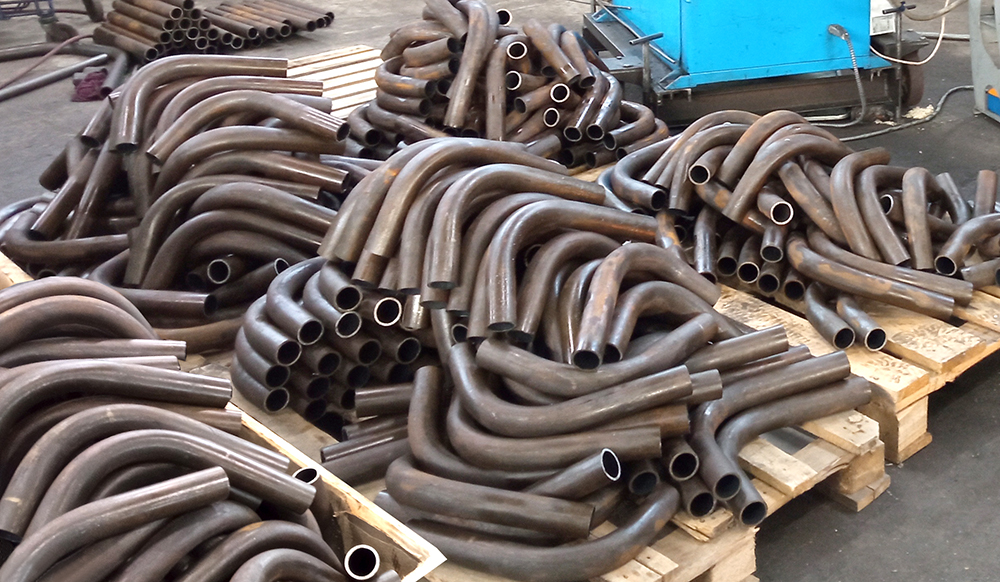

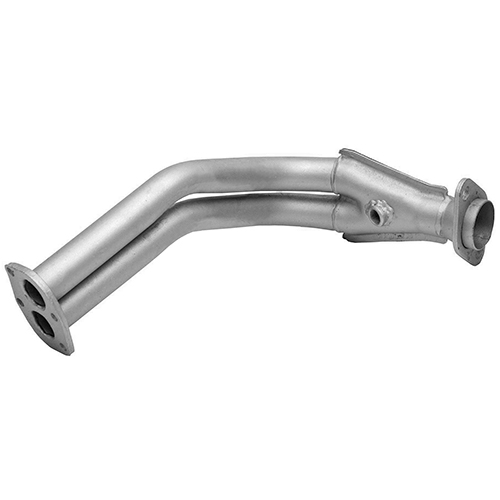

Полуавтоматический трубогиб CE-80 PROFI применяется
