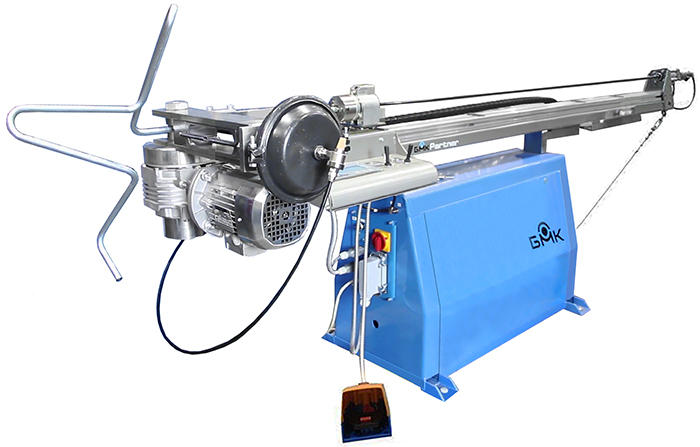

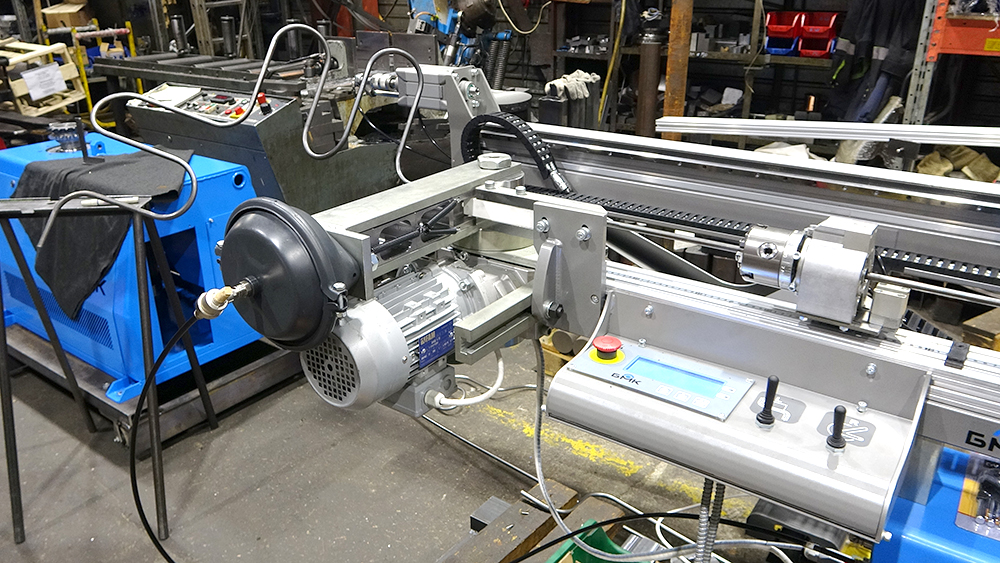

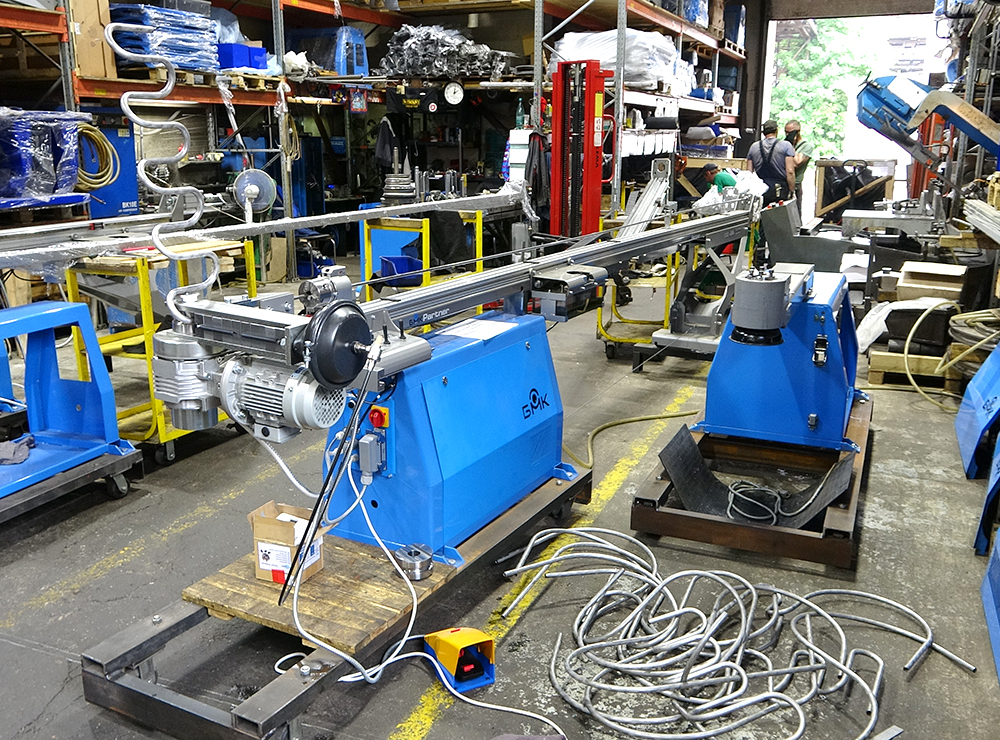

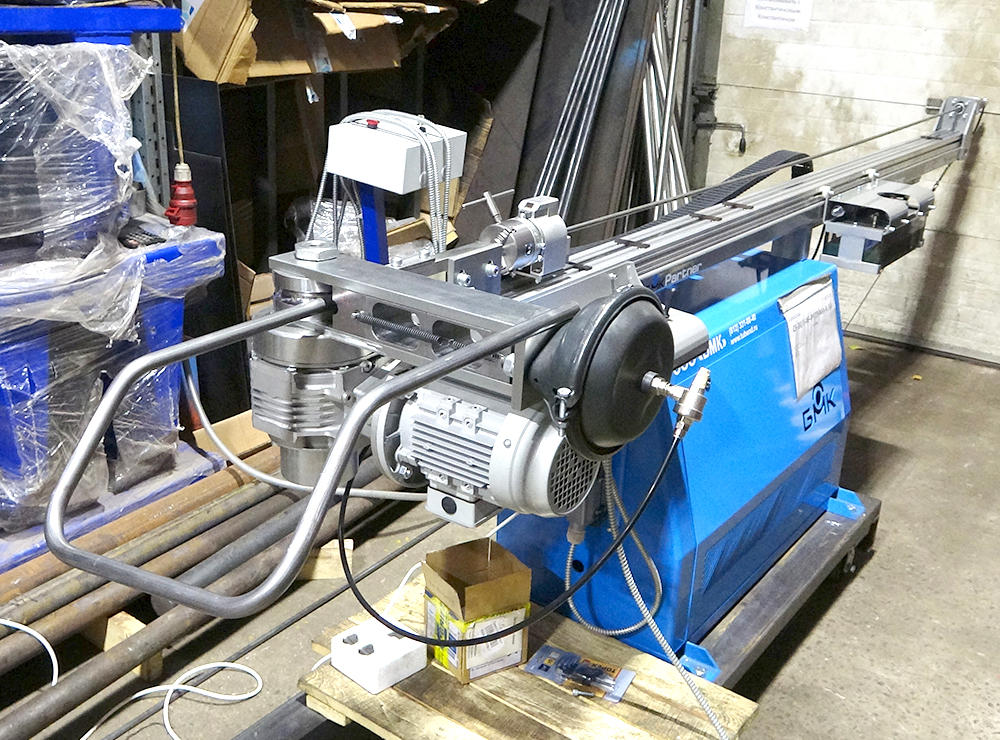

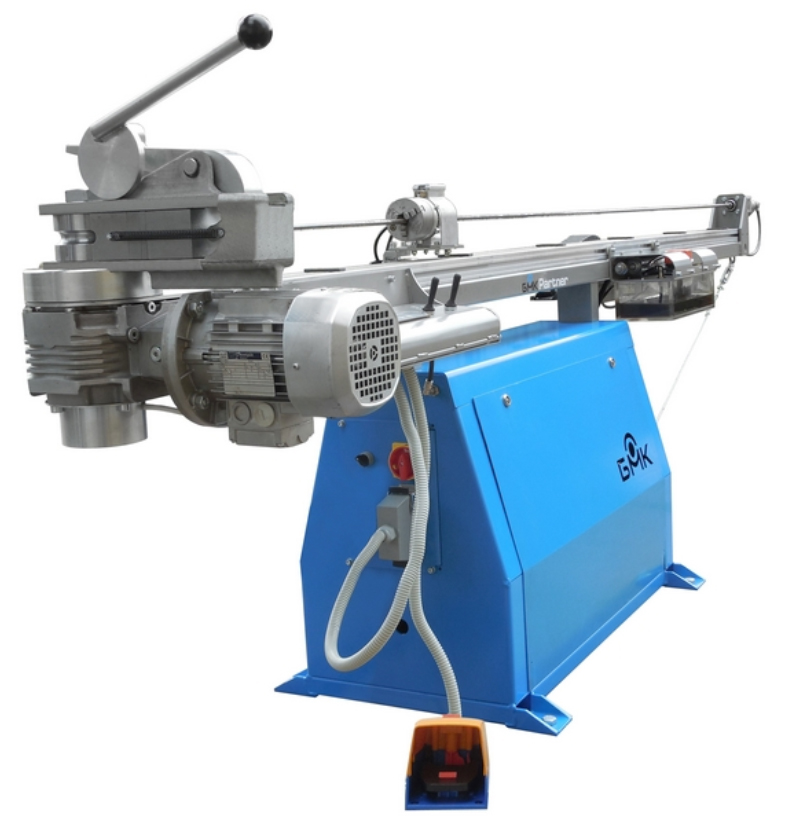

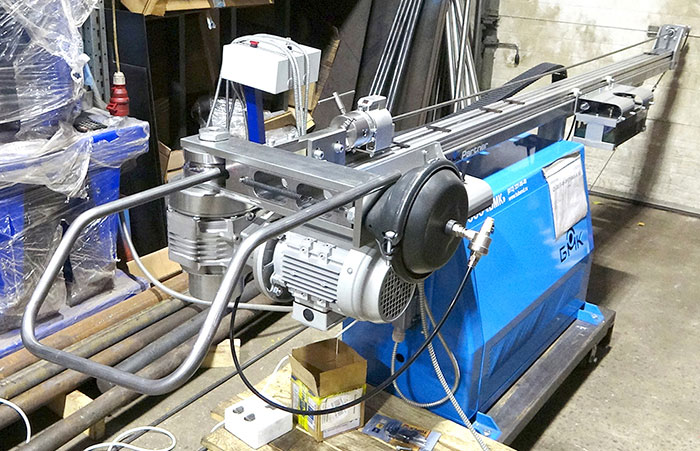

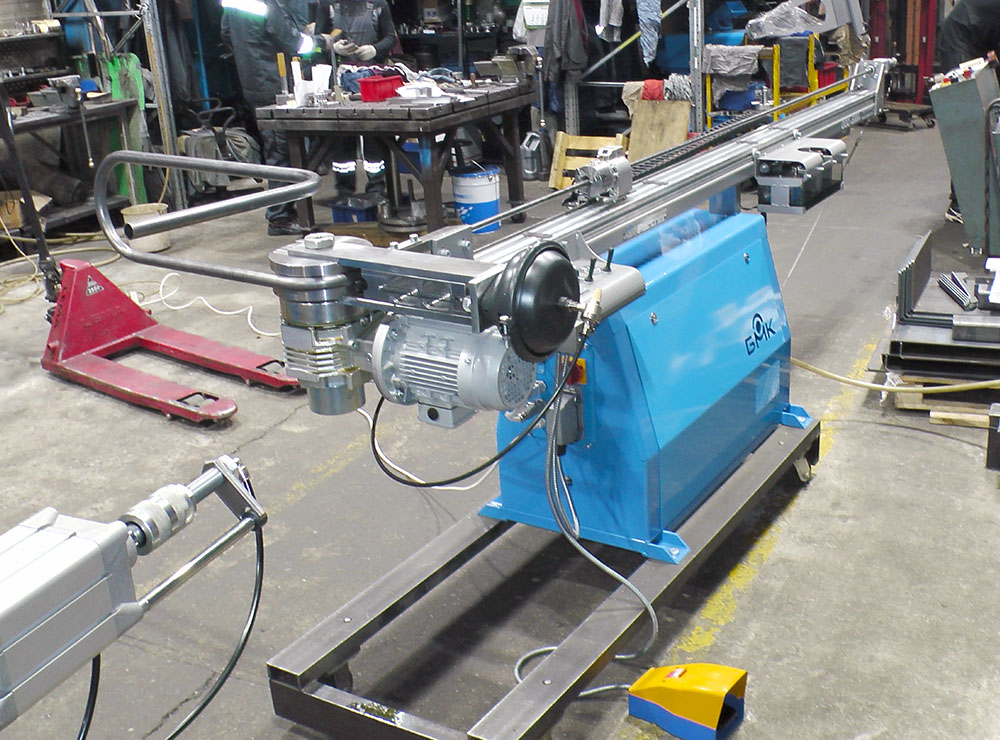

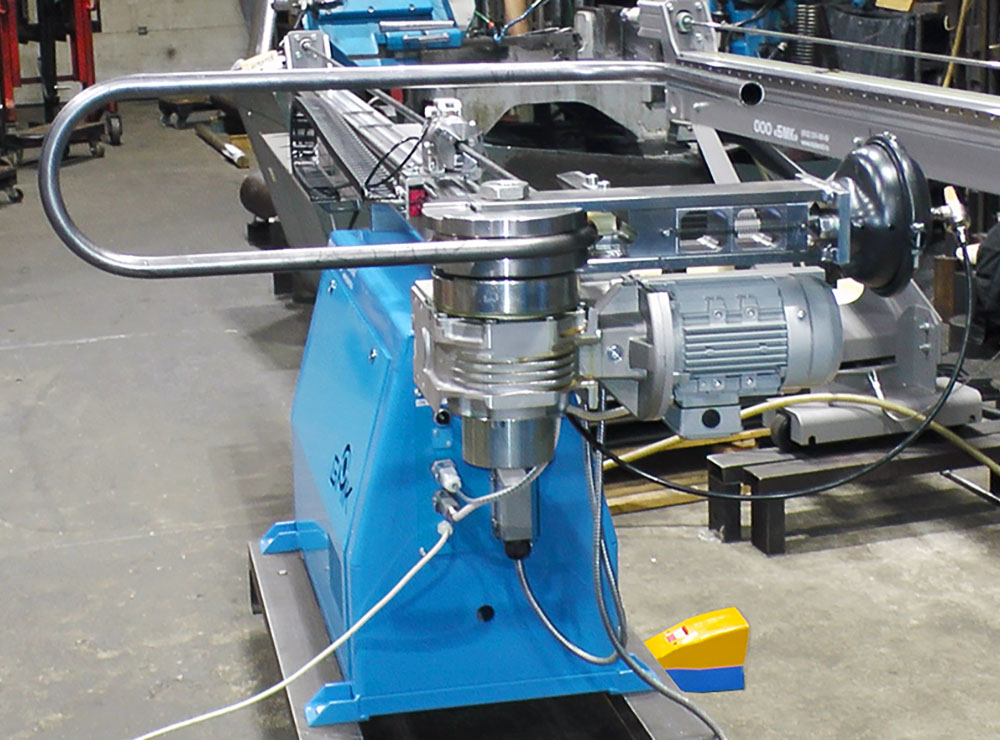

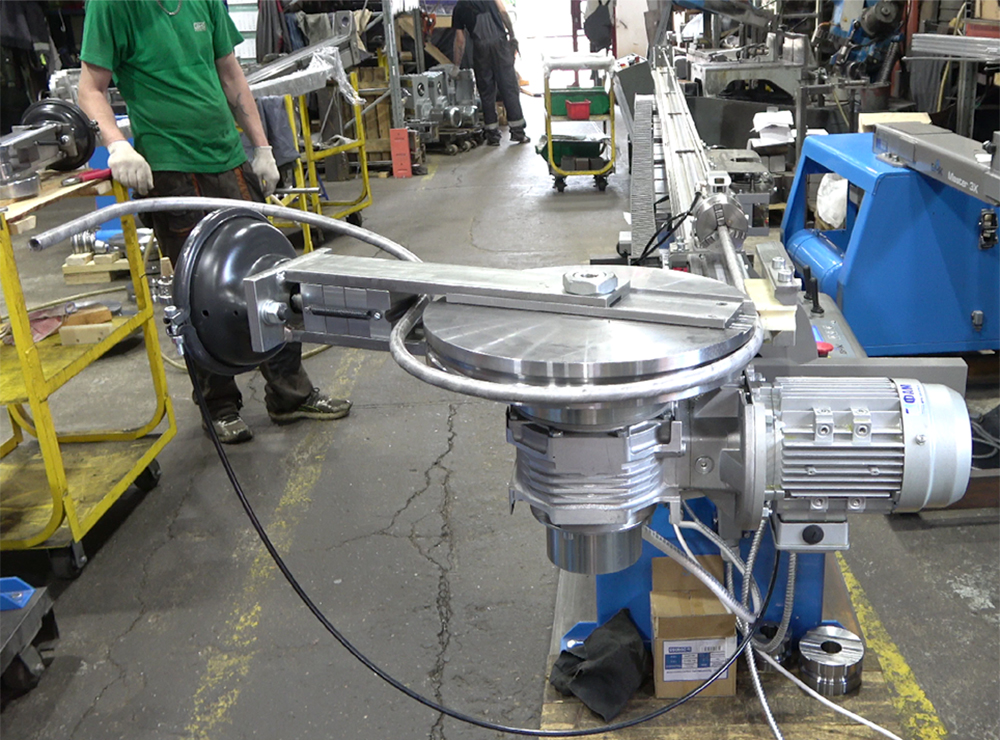

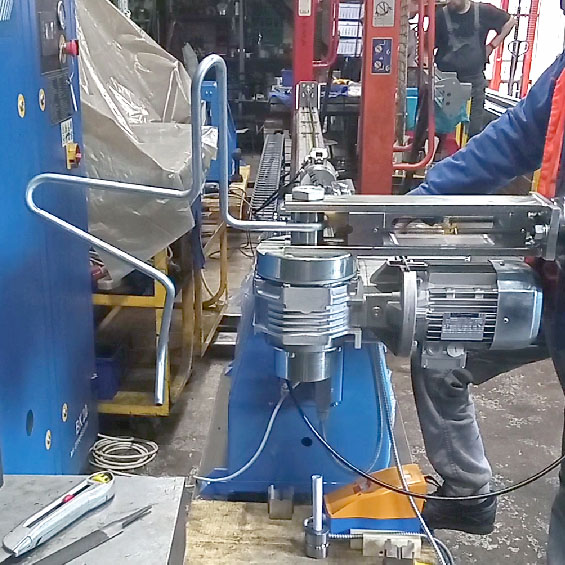

Полуавтоматический трубогиб с ЧПУ CE-30/3 PARTNER 3-х коорд.


Полуавтоматический трубогиб с ЧПУ CE-30/3 PARTNER 3-х коорд.

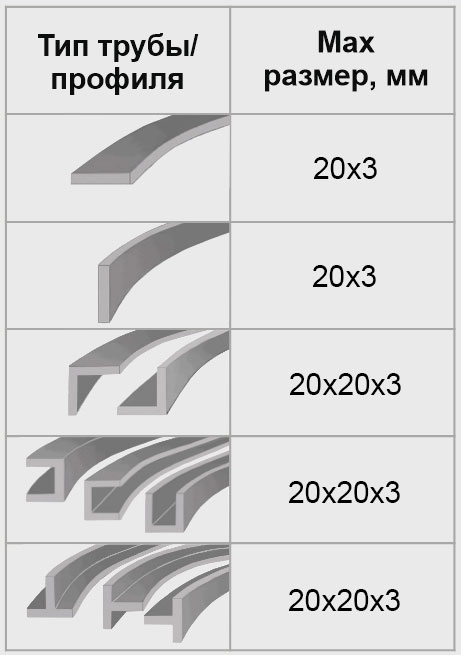

Предназначен для пространственной дорновой и бездорновой гибки:

- Круглых труб и прутков

- Профильных труб

- Профильного проката

- Сложных профилей

из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

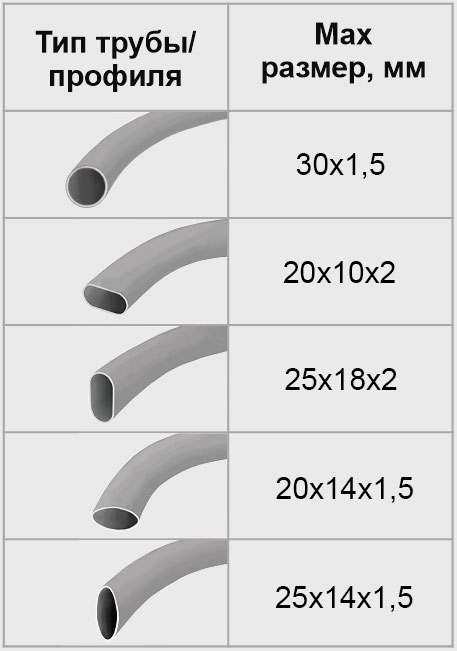

Диаметры изгибаемых труб: от 3 до 30 мм

Радиусы гибов: от 5 до 400 мм

Узнать цену

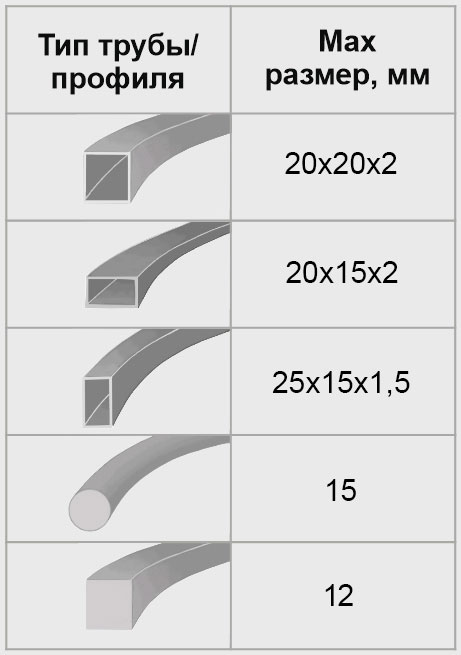

Возможности полуавтоматического трубогиба CE-30/3 PARTNER по гибке труб и профилей

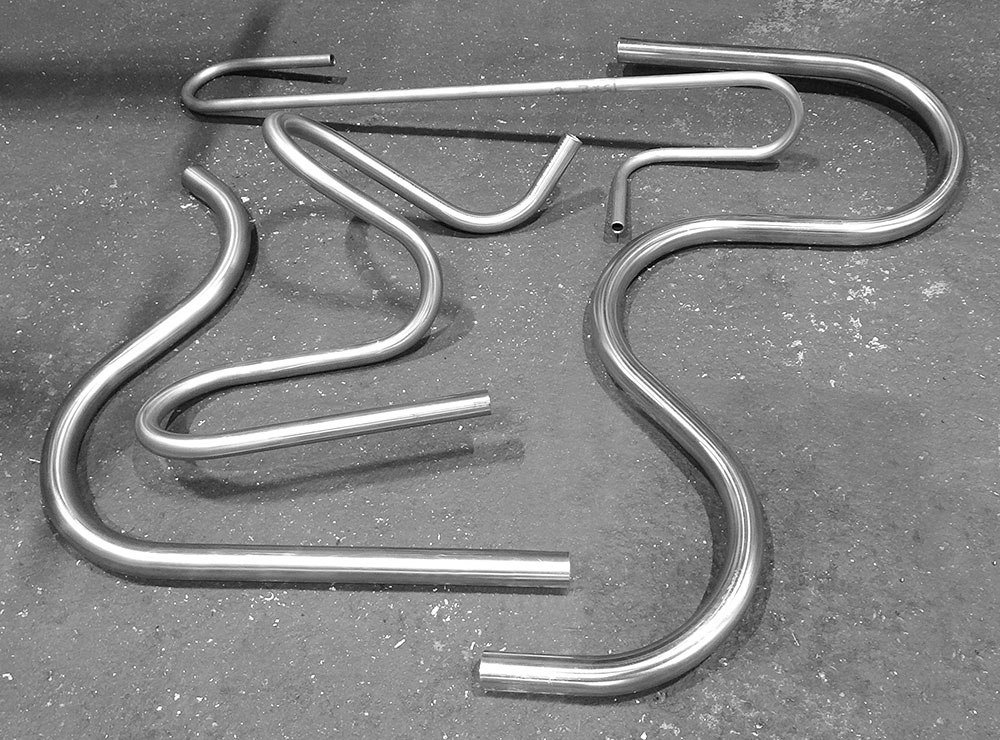

Станок позволяет изготавливать:

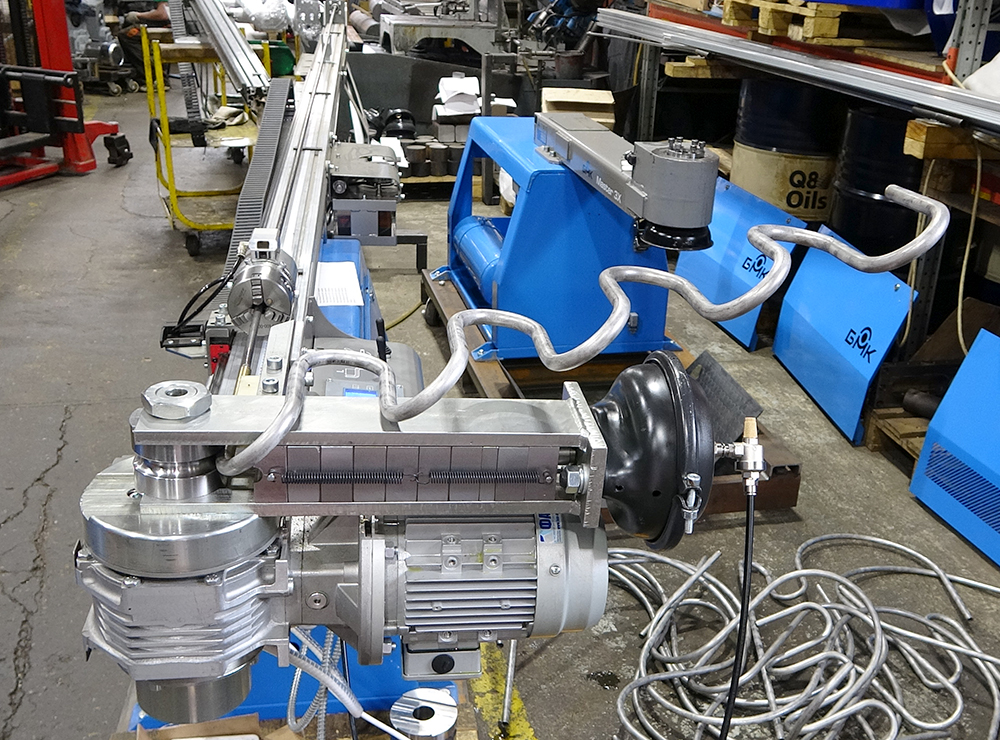

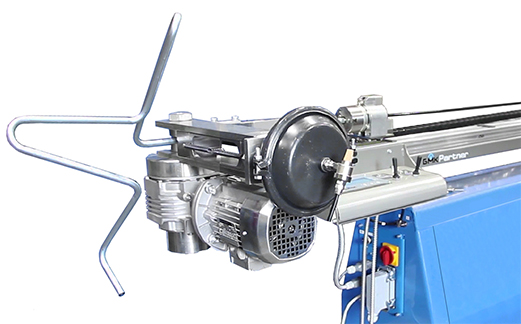

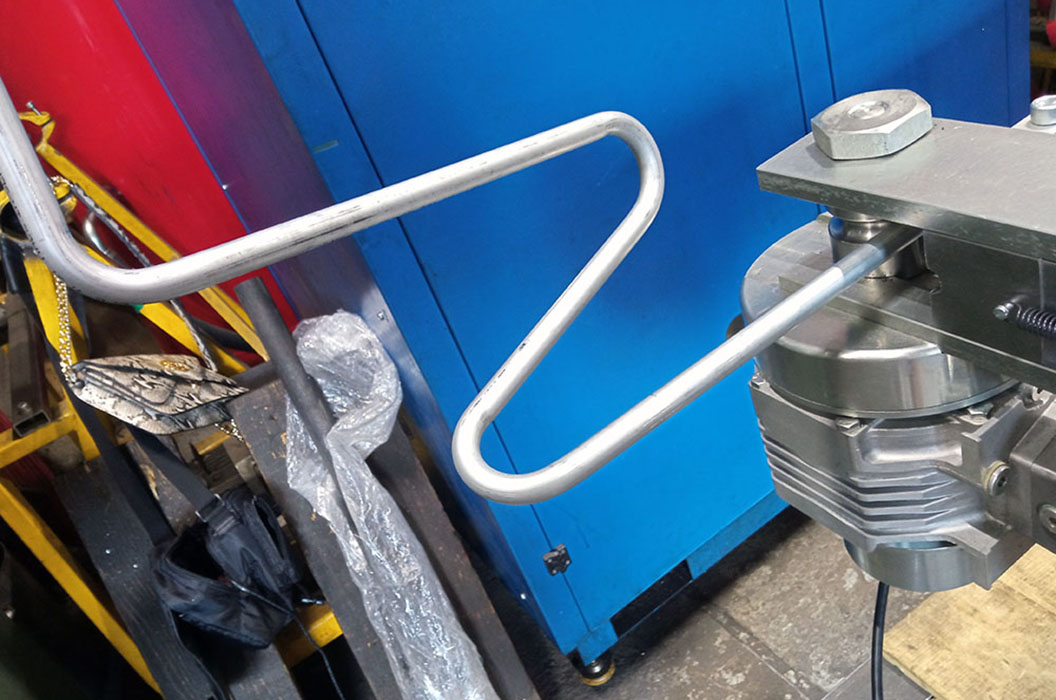

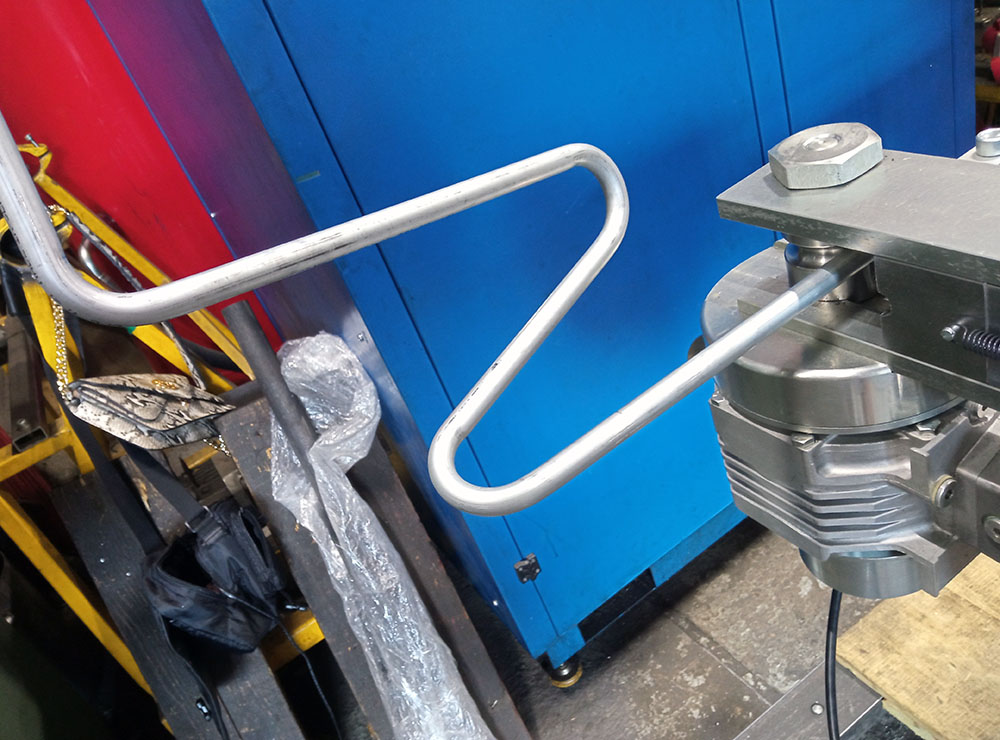

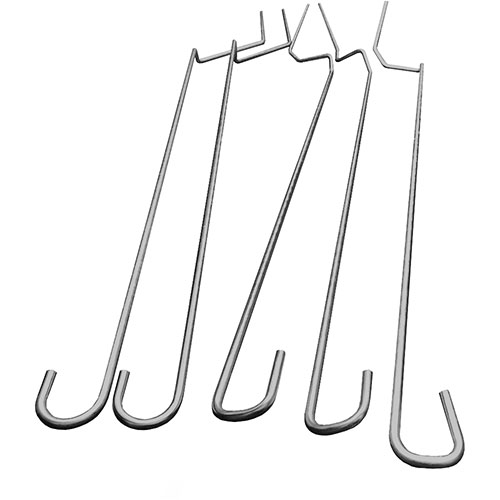

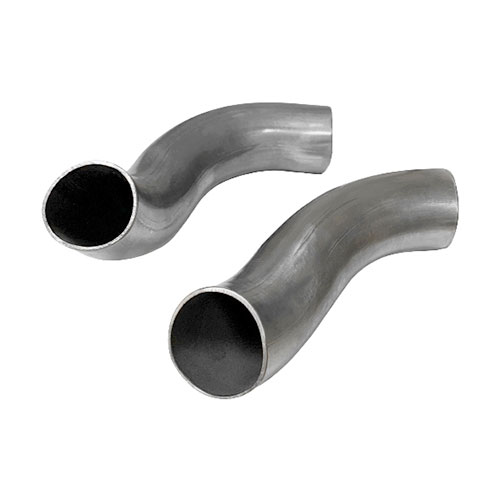

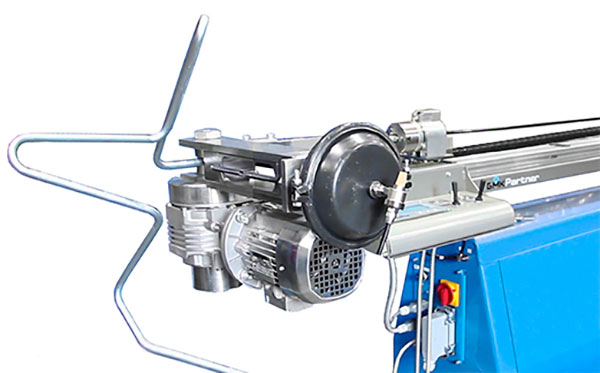

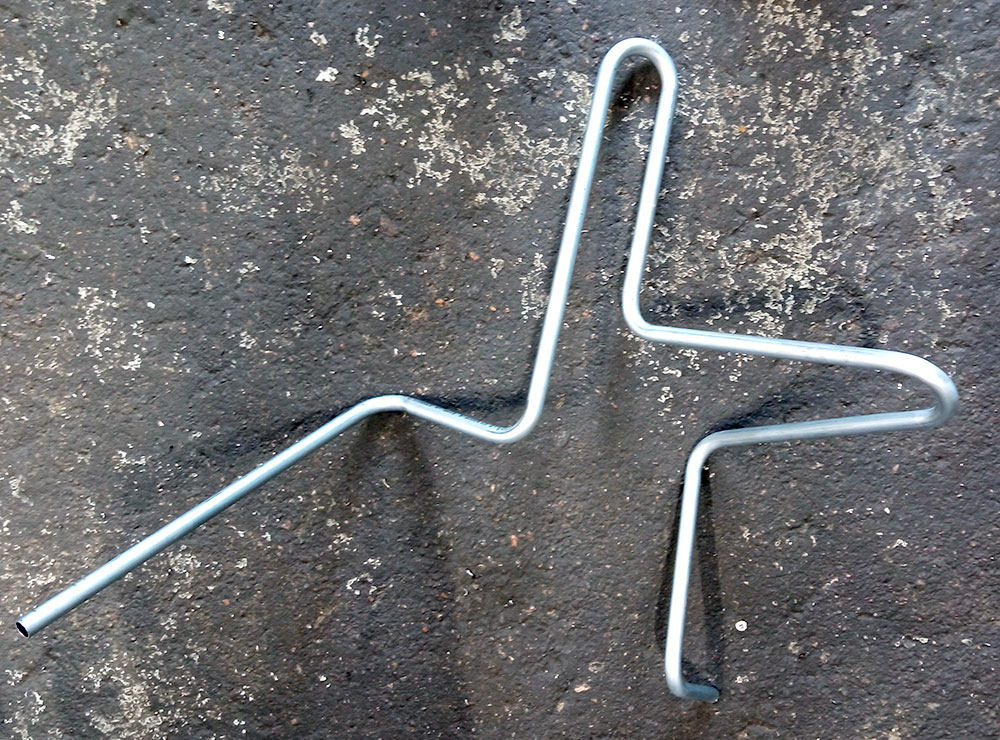

Сложные пространственные детали

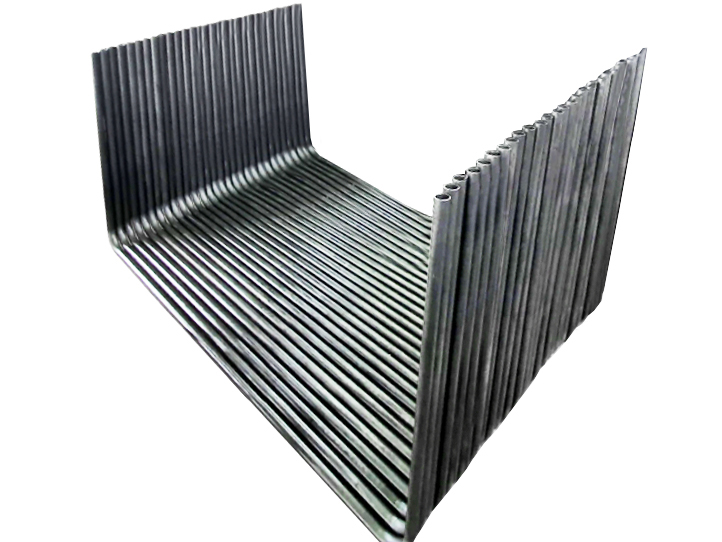

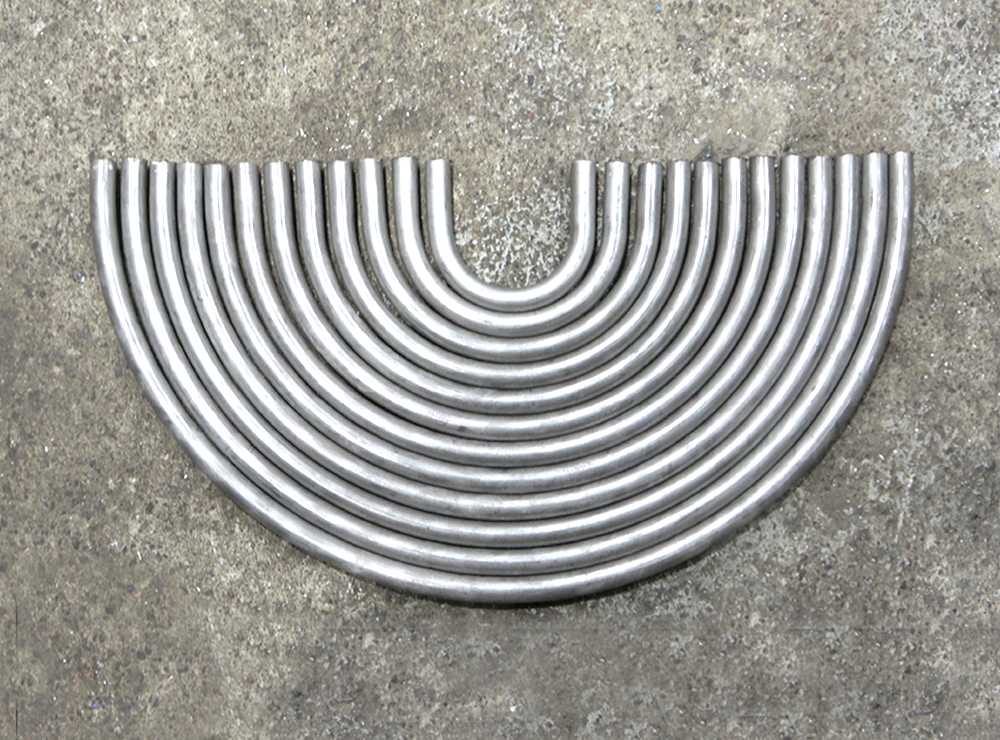

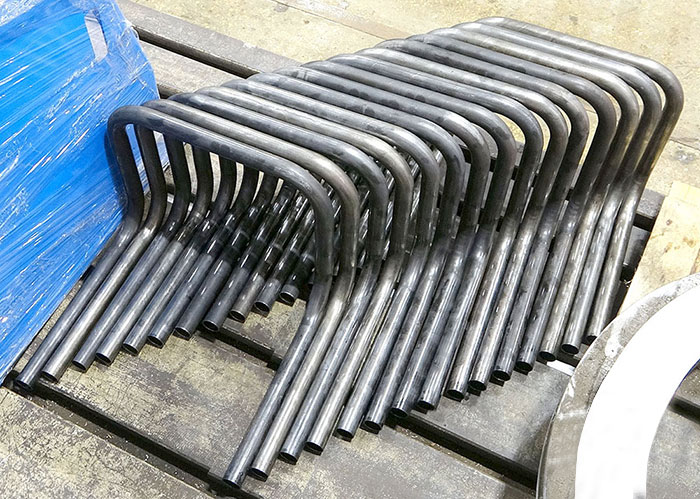

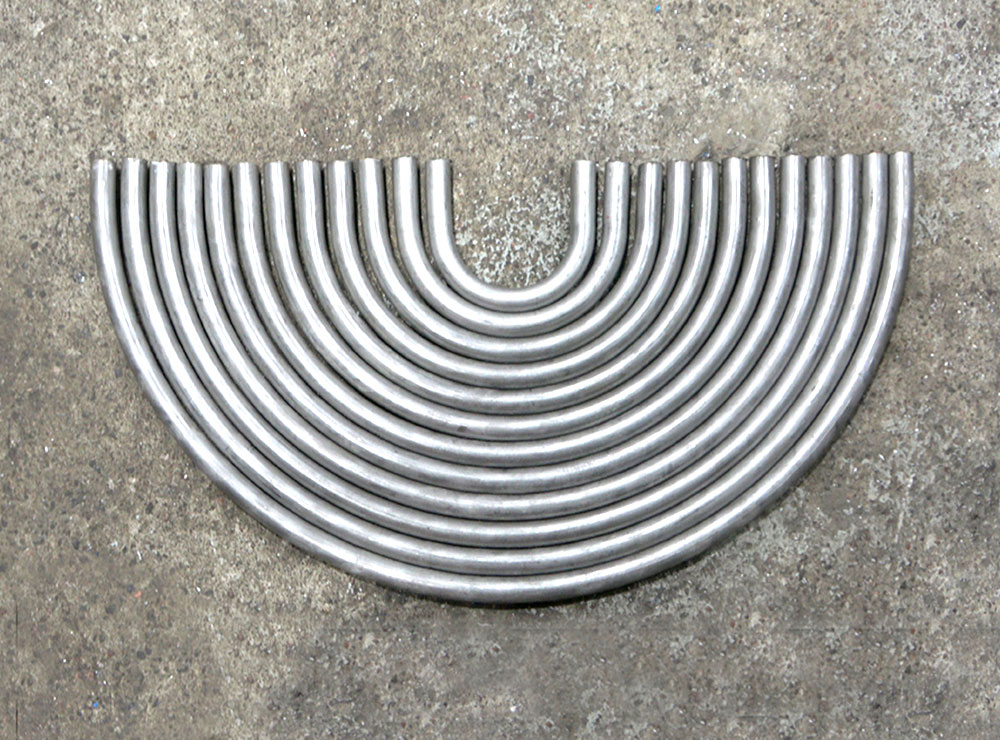

U образные трубы для холодильных и бойлерных систем

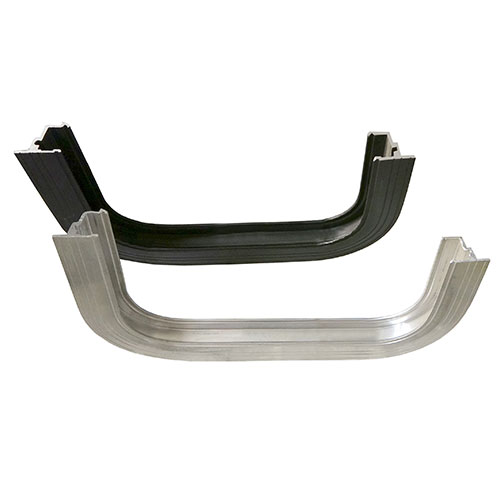

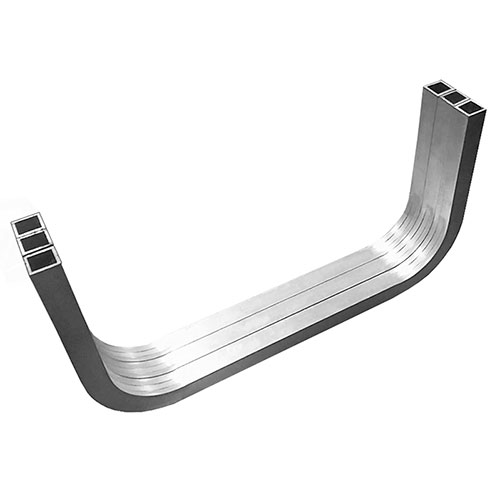

Детали из профилей сложного сечения


Детали с гибкой трубы в трубе


Детали с нулевым выдвижением между гибами

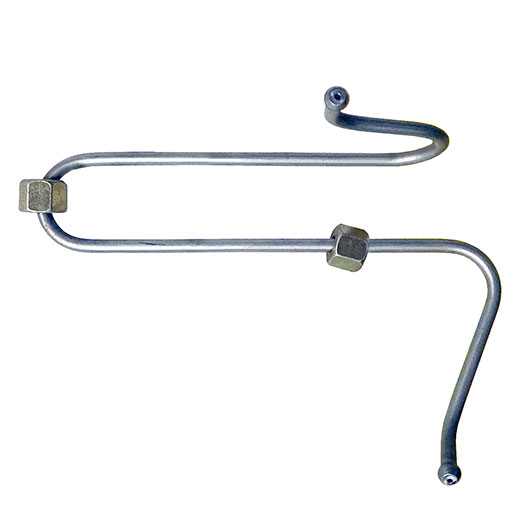

Трубопроводы с соединительными гайками

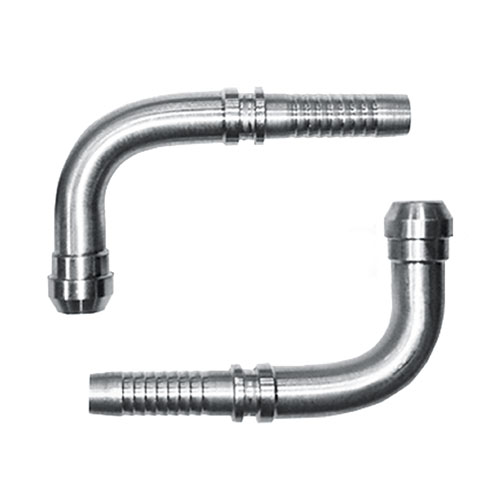

Фитинги

Преимущества полуавтоматического трубогиба CE-30/3 PARTNER

Превосходное качество гиба

- Элипсность-овальность круглых труб в месте гиба не более 3-5%

- Гибка квадратных и прямоугольных труб без гофр, волн и заломов

- Гибка алюминиевых профилей без гофр, волн и деформации


Повторяемость изготовленных деталей

- Повторяемость деталей не менее 98% (при стабильности диаметра и толщины стенки трубы)

- Точность гибов труб и профилей соответствует классу точности «Точный» ГОСТ 30893.1-2002


Высокая производительность

- При большом количестве деталей одного наименования


Модульная конструкция

- Позволяет заказчику самому выбрать степень автоматизации трубогиба

В процессе эксплуатации можно повысить степень автоматизации трубогиба путем установки на имеющийся трубогиб соответствующих модулей.


Отсутствие «мертвых зон»

- Вынесенный вперед гибочный модуль высотой 350 позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под гибочным модулем


Быстрый ввод в эксплуатацию

- Не требует фундамента, анкерится к полу.

- Панельный монтаж с быстроразъемными соединениями.

Программирование трубогиба

Станок выполняет автоматически

- Зажим трубы (при автоматическом зажиме)
- Выдвижение дорна в точку гиба
- Смазку дорна с дозировкой подачи смазки
- Гиб трубы
- Снижение скорости в конце гиба
- Убирание дорна из точки гиба до окончания гиба
- Открытие и возврат зажима с гибочным роликом в исходное положение


Программируется оператором на пульте управления

- Угол гиба. Память на 100 деталей имеющих до 15 последовательных углов гибов в каждой

- Скорость гибки в %


Программируется оператором на станке

- Точки начала гибов задаются упорами на штанге трубогибочного станка.

- Углы поворотов трубы в пространстве задаются упорами на лимбе полуавтоматической каретки

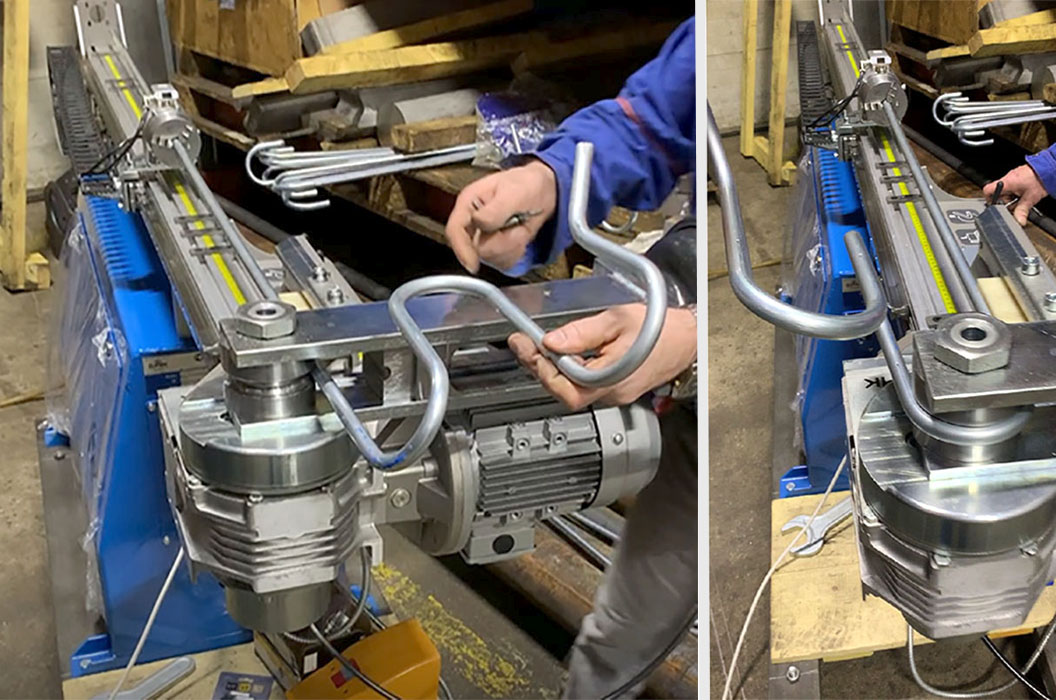

Работа оператора в процессе гибки

- Выдвижение трубы в точку начала очередного гиба (до следующего упора)

- Поворот трубы в пространстве (поворотом до требуемого упора при полуавтоматической каретке или по лимбу при ручной каретке)

- Открытие и закрытие (джойстиком на пульте станка) дистанционных замков линейных упоров и замков поворота трубы в пространстве (при полуавтоматичекой каретке)

- Зажим трубы (при ручном зажиме)

Варианты оснастки к полуавтоматическому трубогибу CE-30/3 PARTNER

Гибочный ролик

Жесткий дорн

Зажим

Складкоразглаживатель

Скользящий башмак

Вставка блокиратора пружинения

Параметры работы полуавтоматического трубогибочного станка CE-30/3 Partner

Углы гиба,град. 0 - 180 + пружинение
Углы поворота трубы в пространстве, град. 0 - 360
Выдвижение трубы между гибами: минимальное, мм / под заказ 50 / от 0,1D
Дискретность задания угла гиба, град. 1
Дискретность задания угла поворота трубы в пространстве, град. 2,5
Дискретность задания выдвижения трубы между гибами, мм 0,5

Программирование

Углы гиба ЧПУ с памятью на 100 деталей до 15 углов на каждой
Выдвижение трубы между гибами Упорами на штанге станка
Количество упоров на штанге станка, шт До 5 в базовой комплектации / под заказ без ограничений
Углы поворота трубы в пространстве при полуавтоматической каретке Упорами на лимбе каретки
Количество упоров на лимбе каретки, шт До 5 в базовой комплектации / под заказ до 12
Углы поворота трубы в пространстве при ручной каретке По градуировке лимба

Скорость работы

Скорость гиба, град./сек. 40
Скорость возврата гибочного модуля, град./сек. 80
Регулировка скоростей, % 20-100

Радиусы гибов

Фиксированные базовые, мм 27-170
Фиксированные под заказ, мм 5-27, 170-400

Энергопитание

Гибочный модуль 1,1кВт,220В
Сжатый воздух. Используется для: cистемы выдвижения-убирания дорна, cистемы смазки дорна, пневматической системы зажима  6-10 кг/см

Габариты

Длина, мм 2430-12430
Ширина, мм 600
Высота, мм 920
Вынос вперед гибочного модуля, мм Без ограничений
Высота гибочного модуля, мм 350
Масса, кг 200-400
Штанга, м 2-12

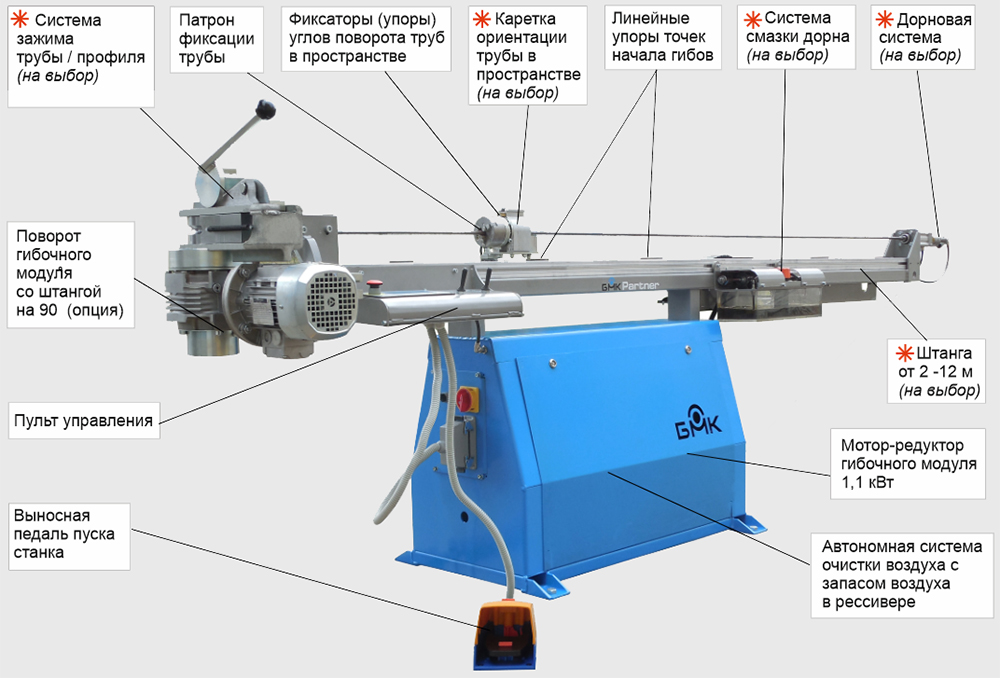

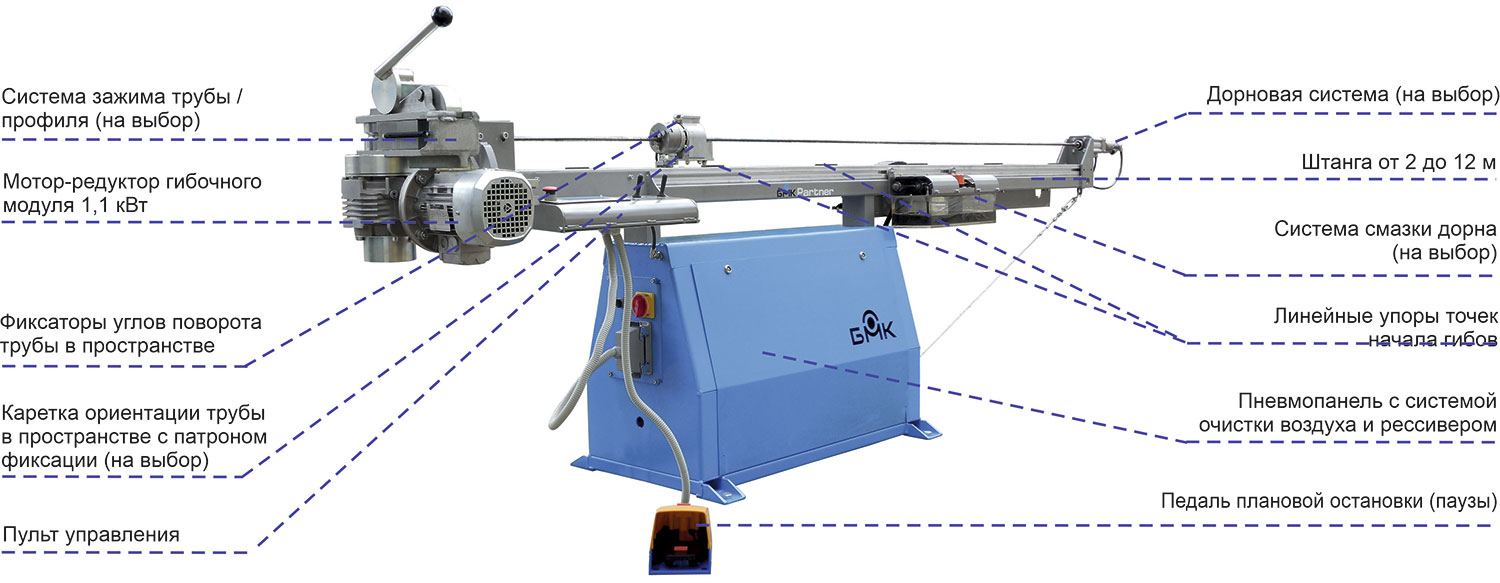

Варианты комплектации полуавтоматического трубогиба CE-30/3 Partner

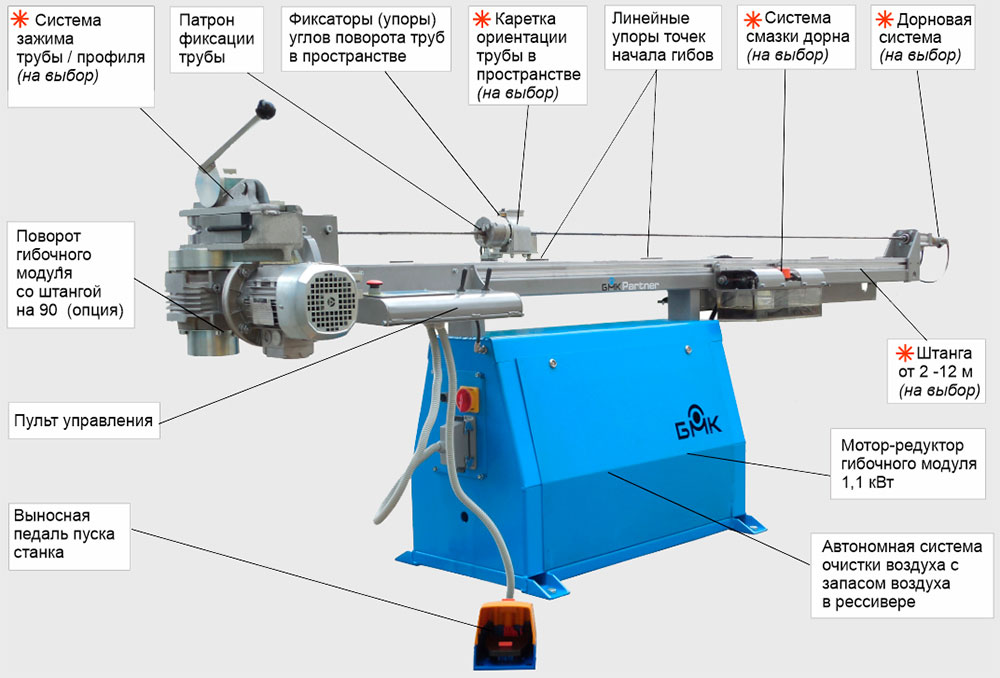

Варианты полуавтоматического трубогиба CE-30/3 Partner

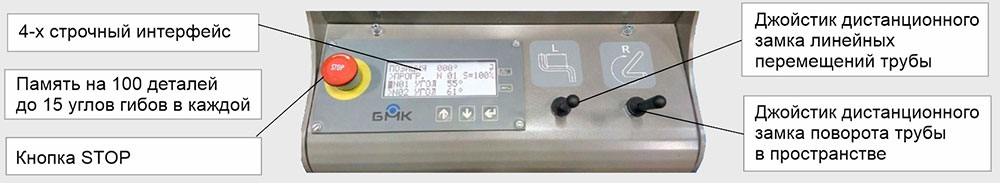

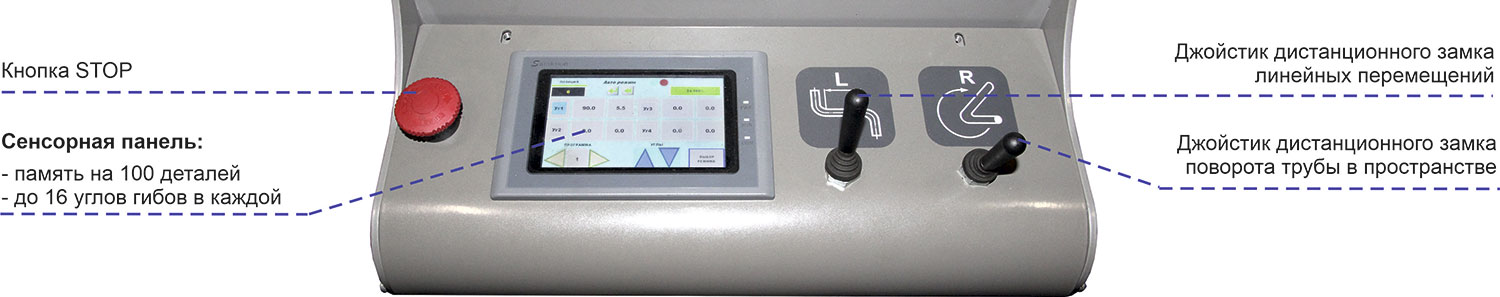

Пульт управления станком

Варианты систем зажимов

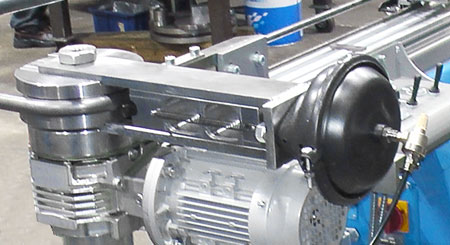

Автоматическая пневматичекая - базовая
Автоматическая пневматическая 2-х контурная

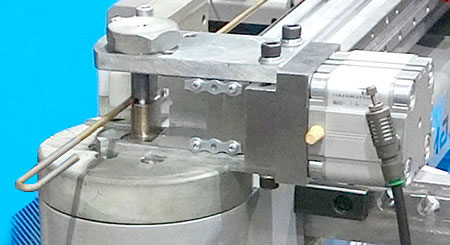

Автоматическая боковая - для гибки труб на радиусы гиба 5-27мм
Автоматическая съемная - для гибки труб на радиусы гиба 170-450 мм
Автоматическая открытого типа - для гибки деталей спирального типа

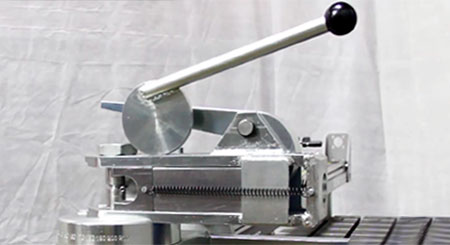

Ручная эксцентриковая

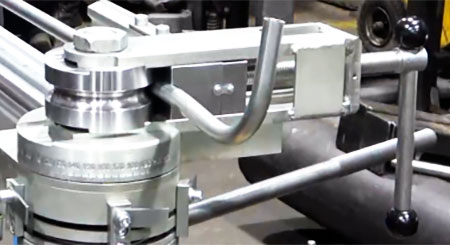

Ручная винтовая



Варианты дорновой системы

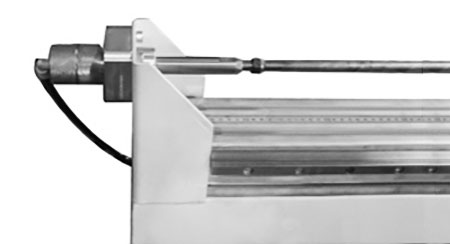

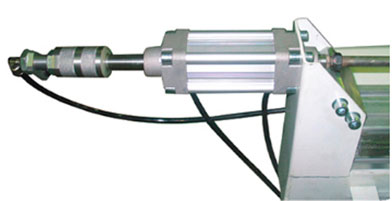

Автоматическая система выдвижения - убирания дорна

Автоматическая система выдвижения-убирания дорна выдвигает дорн в точку гиба, а перед окончанием гиба возвращает в исходное положение.
Используется для достижения высокого качества гибка на тонкостенных трубах и профилях.

Фиксированный дорн

Дорн всегда находится в зоне гиба



Варианты смазки дорна

Автоматическая смазка дорна

Автоматическая импульсивная система смазки дорна синхронизированна с выдвижением дорна и началом гиба и осуществляется в автоматическом режиме без участия оператора

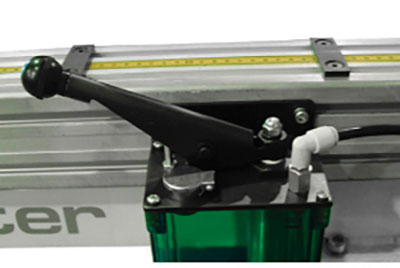

Ручная смазка дорна

Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом

Варианты каретки

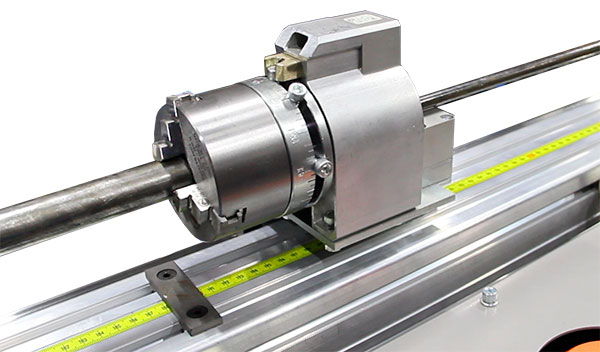

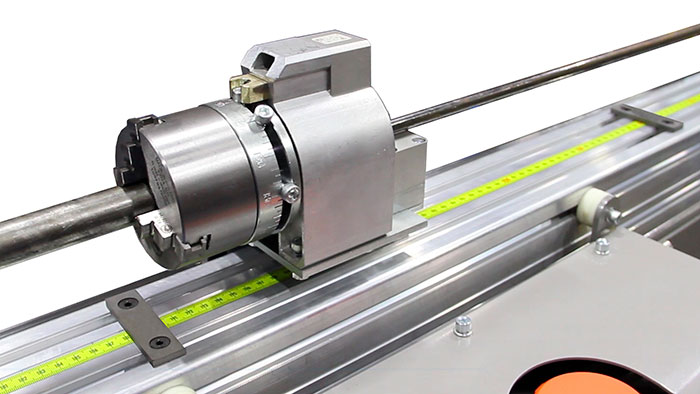

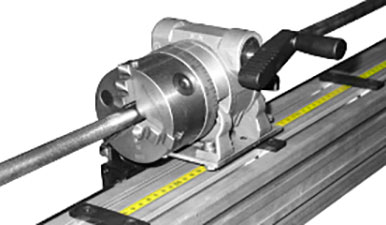

Полуавтоматическая каретка ориентации трубы в пространстве

Оператор открывает замки фиксаторов джойстиком на пульте станка и осуществляет поворот трубы в пространстве, на любой угол по заранее установленным фиксаторам, находясь на одном месте без хождения вдоль станка к каретке и обратно.

Целесообразно использовать при серийном производстве одинаковых деталей

Пневматическая система дистанционного управления замками фиксаторов имеет раздельное (джойстиковое) управление для фиксаторов линейных перемещений трубы в точки начала очередных гибов и для фиксаторов поворота трубы в пространстве.



Ручная каретка ориентации трубы в пространстве

Поворот трубы в пространстве осуществляется за счет вращения штурвальчика редуктора каретки по градуировке лимба

Целесообразно использовать при изготовлении штучных деталей или при небольших сериях деталей разных наименований

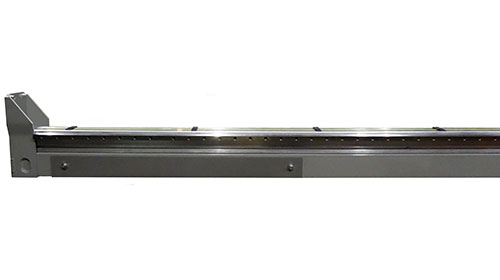

Штанга

Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.

Со станком поставляется:

Упаковочная тара (деревянный поддон с обрешеткой, деревянные ящики).

Руководство по эксплуатации и гарантийный талон.

Копия сертификата соответствия.

Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции

Функция поворота гибочного модуля со штангой на 90 град.

Изготовление оснастки под любой типоразмер труб и профилей, в том числе специальной со складкоразглаживателями, специальными зажимами и вставками скользящих башмаков.

ОТЗЫВ о работе полуавтоматического трубогиба PARTNER от производителя мебели ООО "Барокко-плюс"

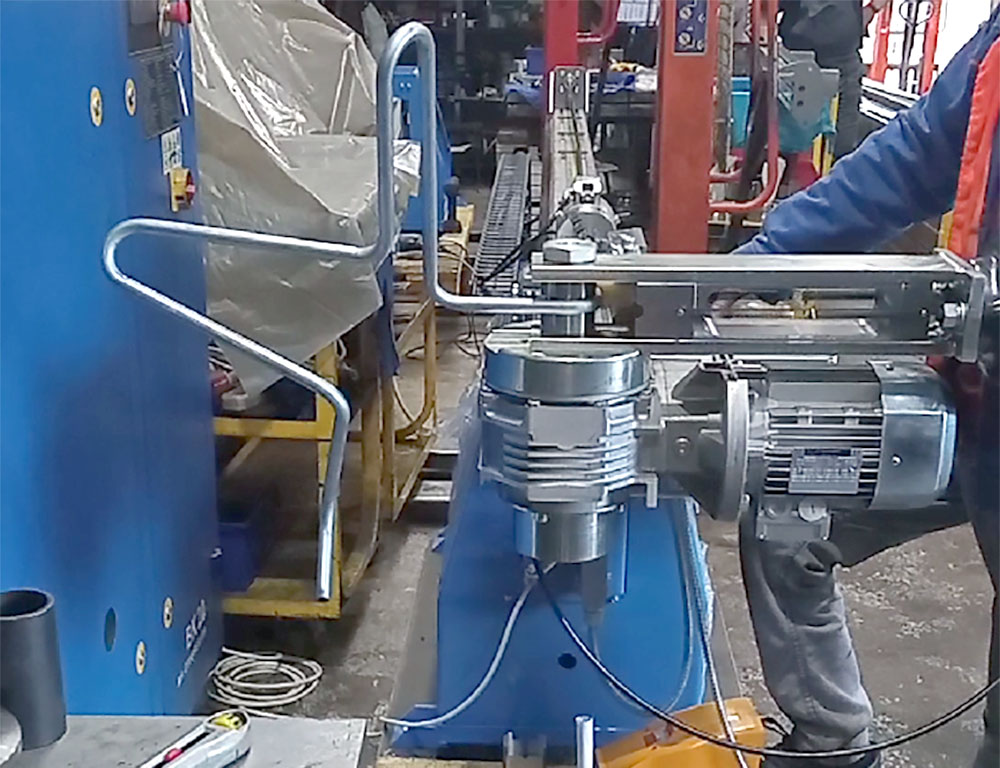

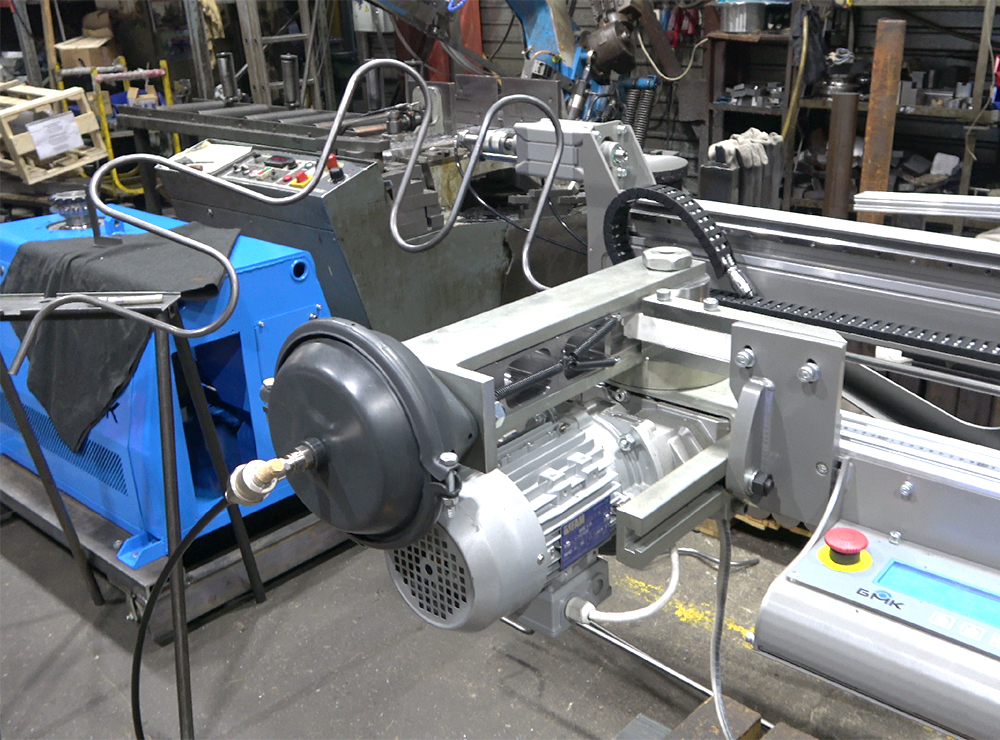

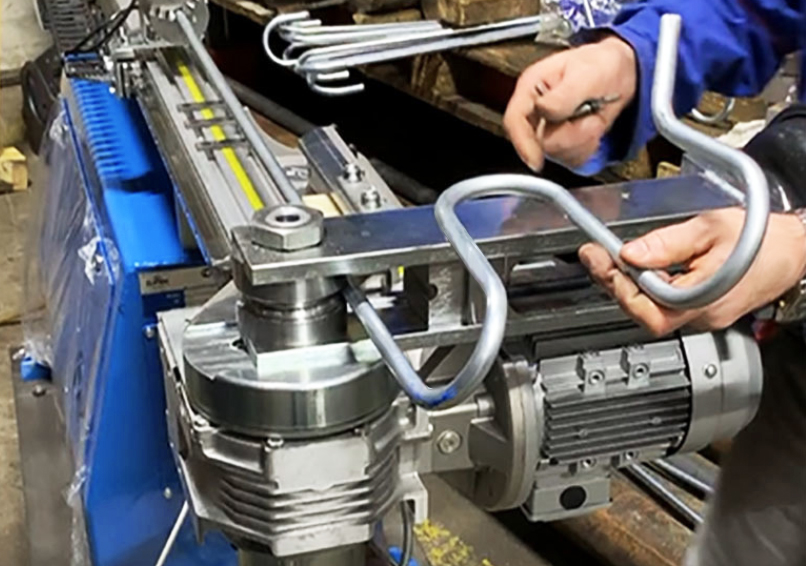

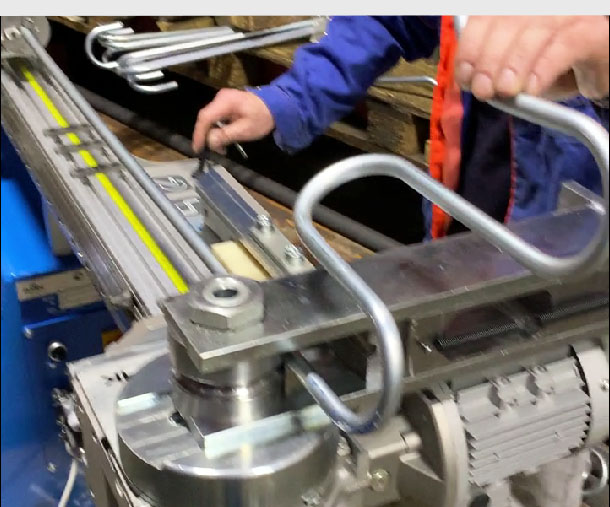

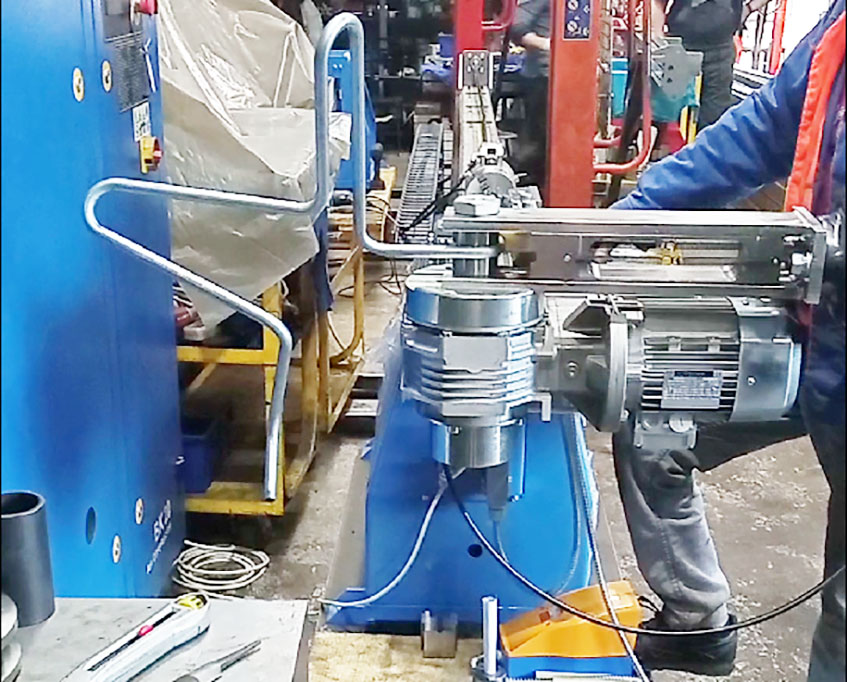

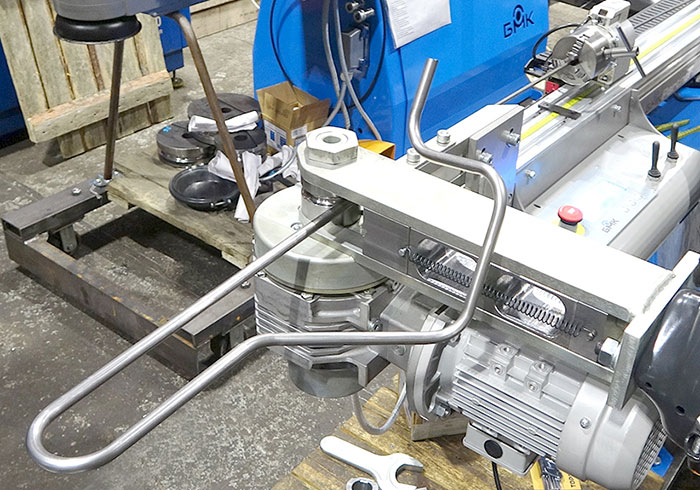

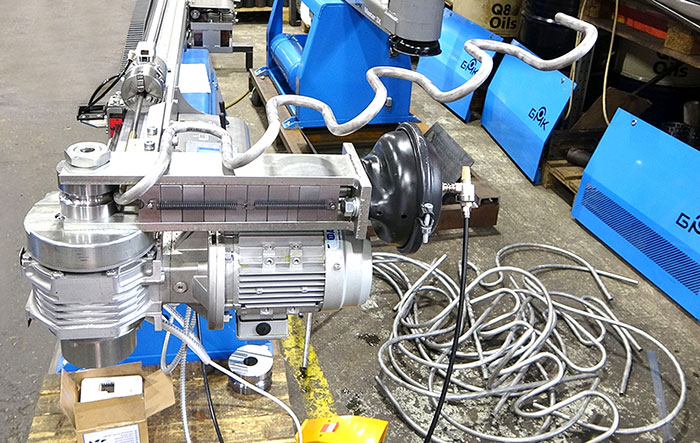

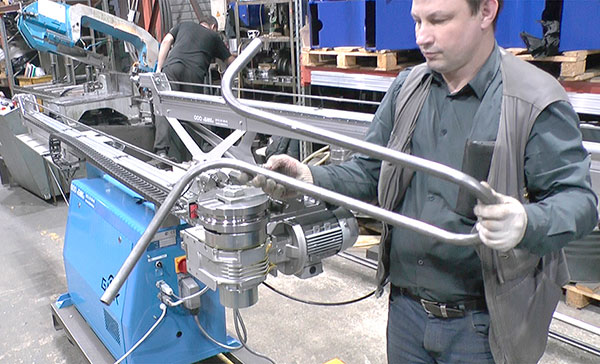

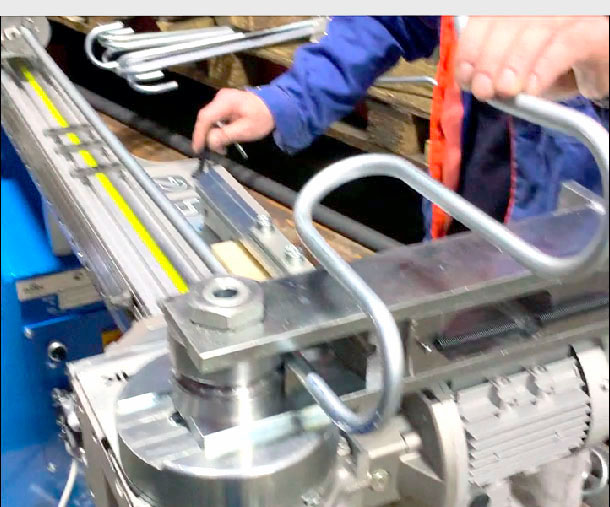

Дорновая гибка трубы с поворотами в пространстве. Полуавтоматический трубогиб с чпу PARTNER

Гибка трубы на 180 градусов с поворотами в пространстве трубогиб с ЧПУ PARTNER

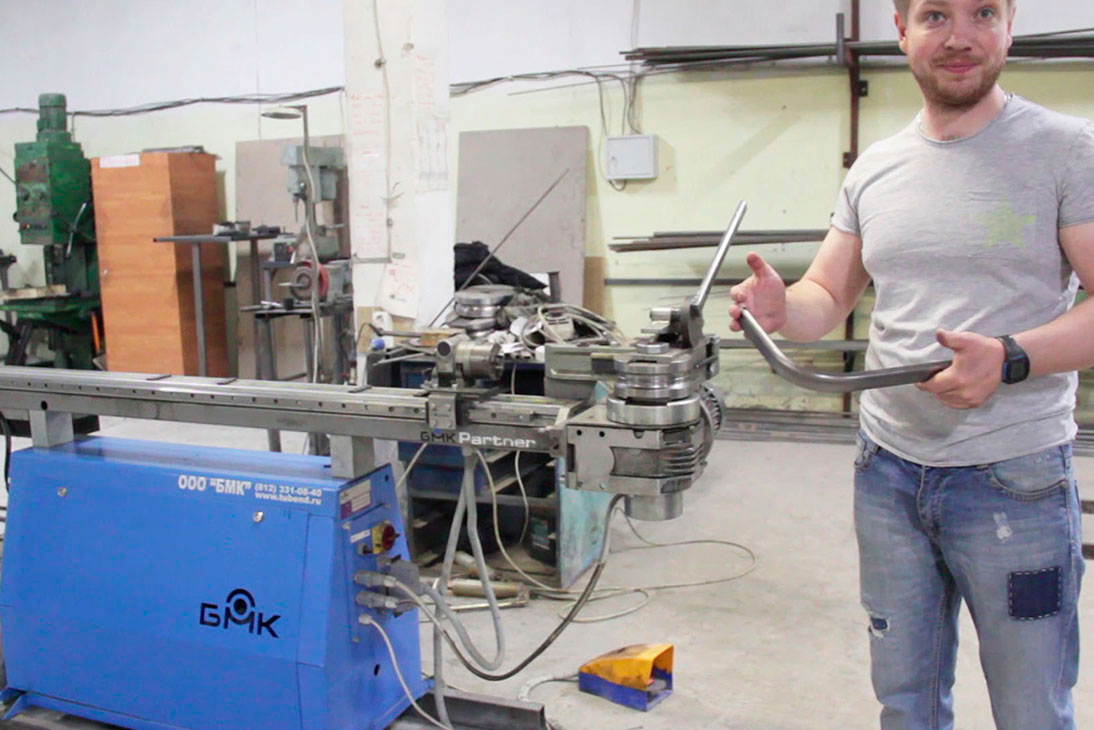

Гибка овальной трубы для изготовления каркасов мебели. Полуавтоматический трубогиб ЧПУ PARTNER

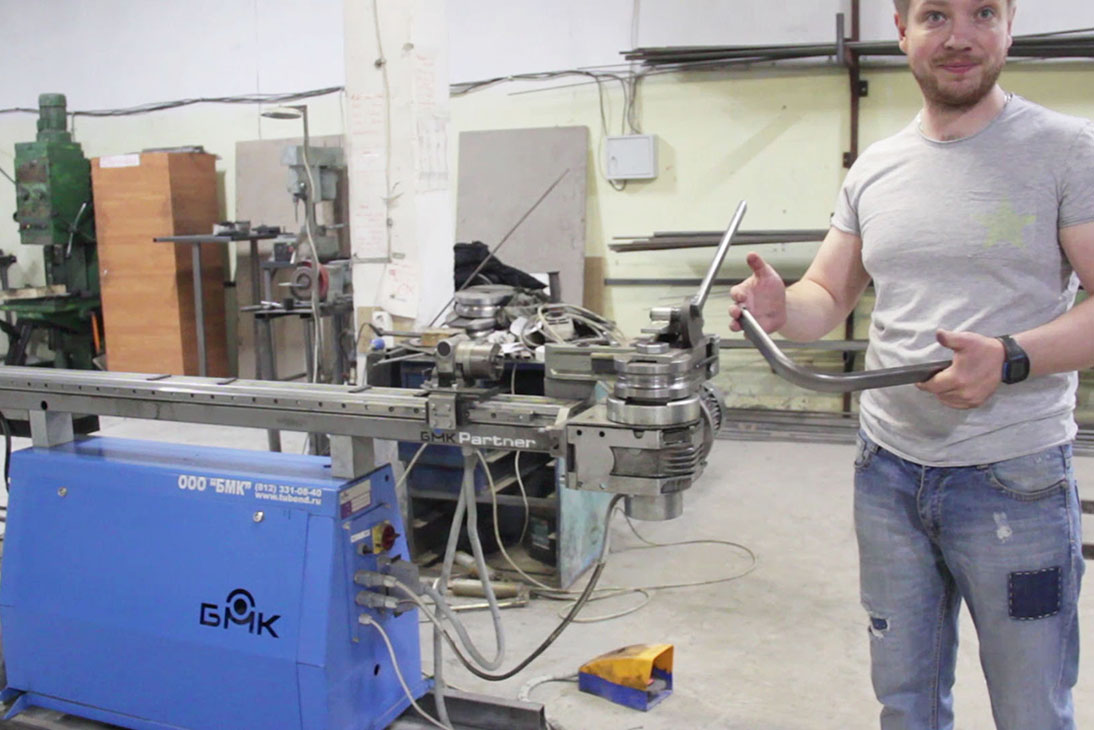

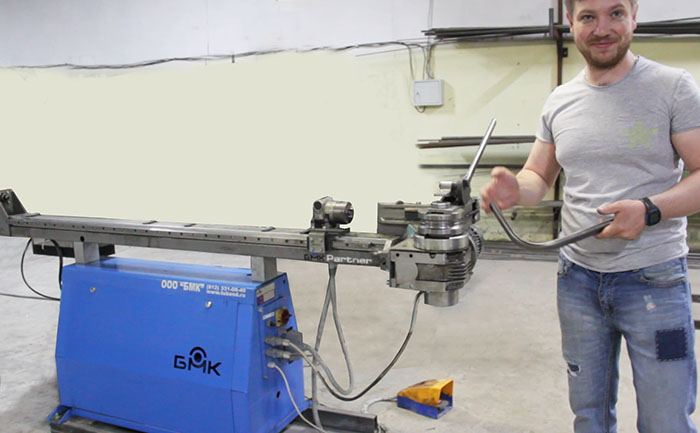

Видео - отзыв ИП Редько о работе полуавтоматического трубогиба с ЧПУ CE-30 PARTNER

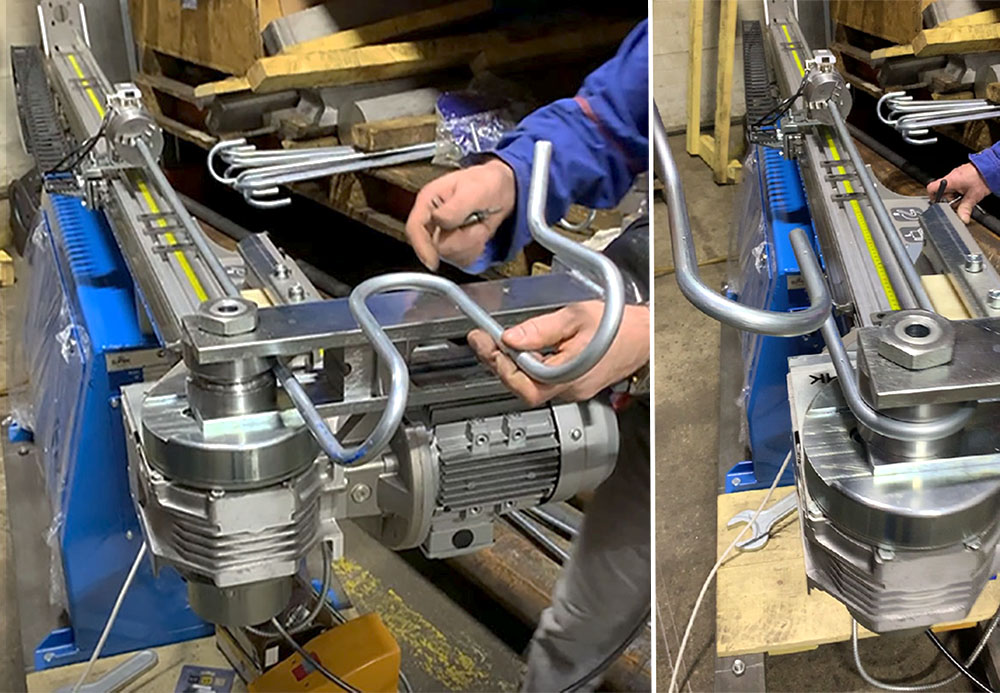

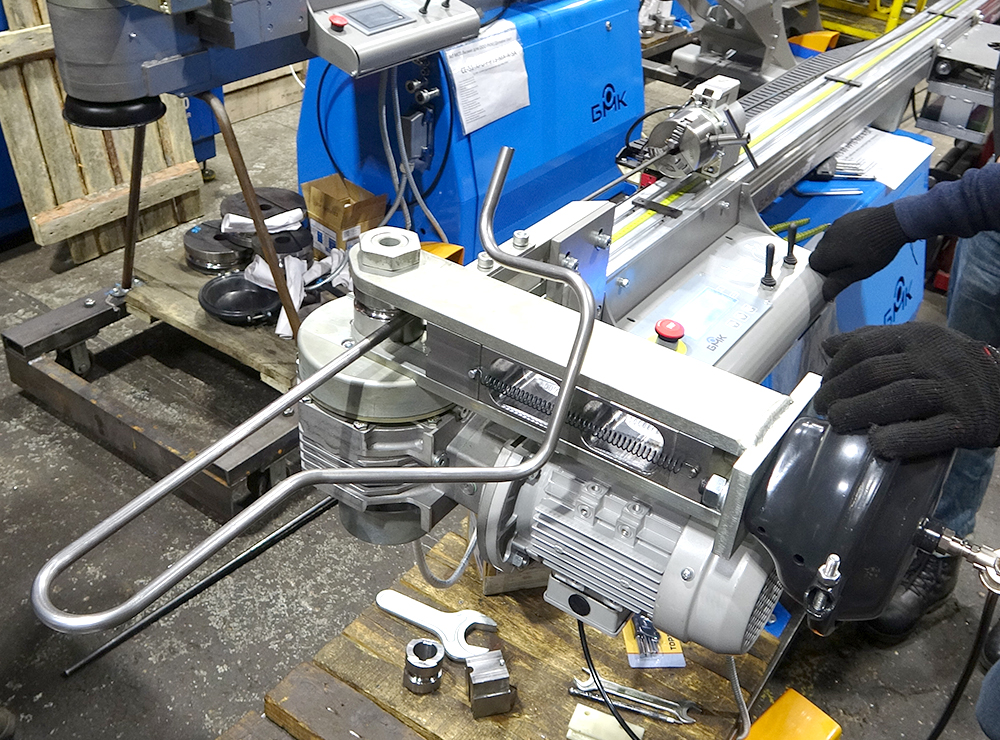

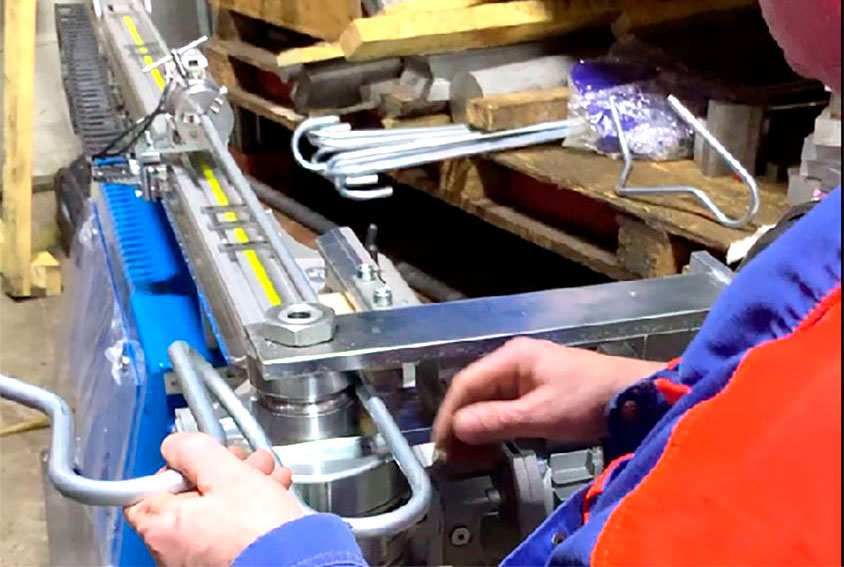

Полуавтоматический дорновый трубогиб с ЧПУ и ручным зажимом трубы. Пространственная гибка трубы.

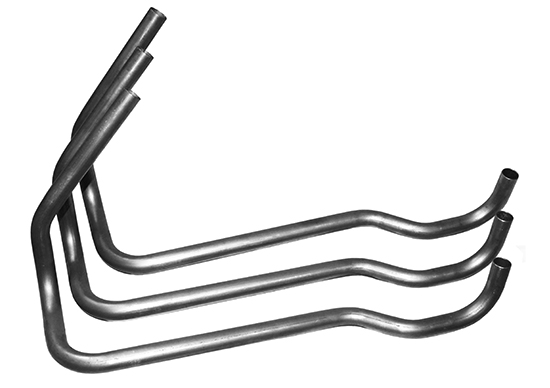

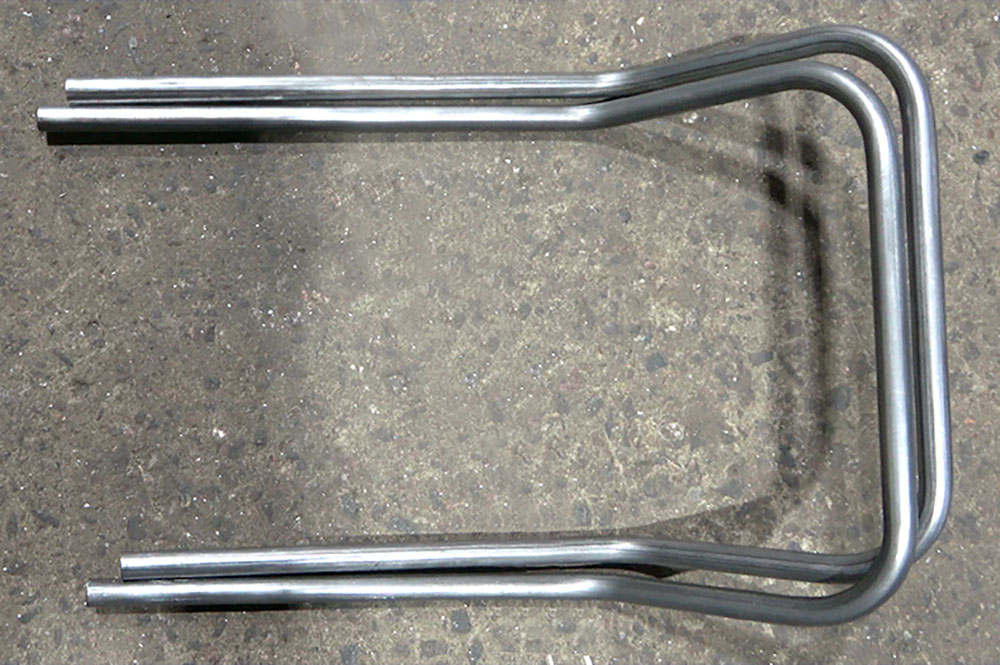

Овальные и круглые трубы, согнутые на полуавтоматическом трубогибе CE-30/3 PARTNER, используемые в производстве мебели.

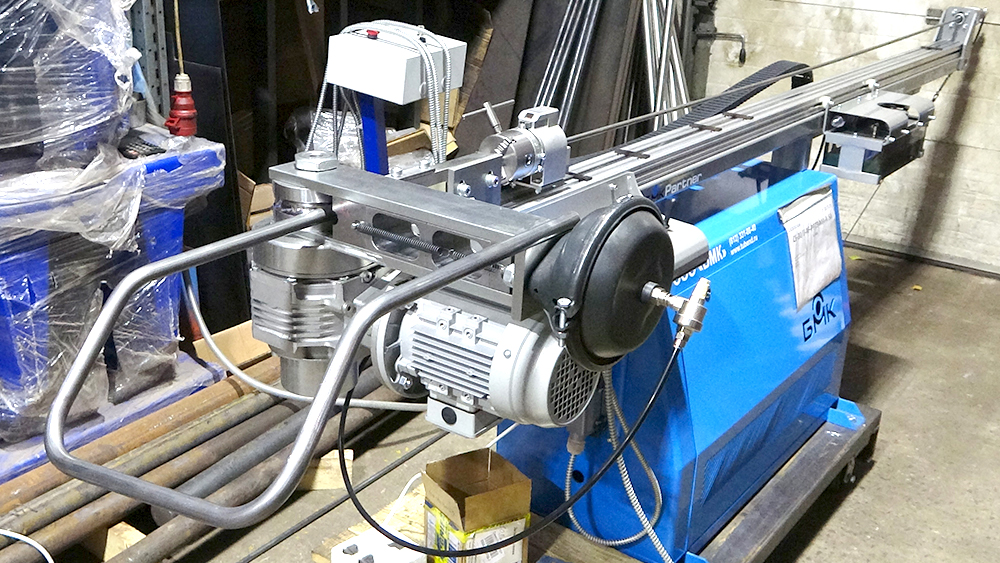

Трубогиб для овальной трубы, ножки стульев, гибка овальных труб

Полуавтоматический трубогиб CE-30/3 PARTNER применяется:

  • Для изготовления гидро-пневмо-топливо проводов при производстве двигателей внутреннего сгорания и реактивных двигателей
  • При изготовлении пневмо и гидросистем самолетов, автомобилей, тракторов, спецтехники, сельхоз техники, коммунальной техники транспортных средст и т.д..
  • В судостроении при производстве ограждений и лееров лодок и катеров;

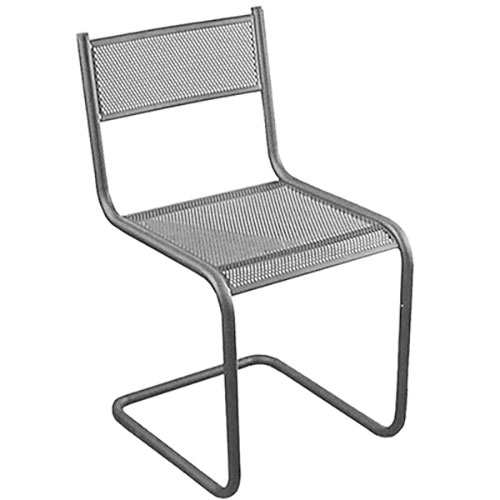

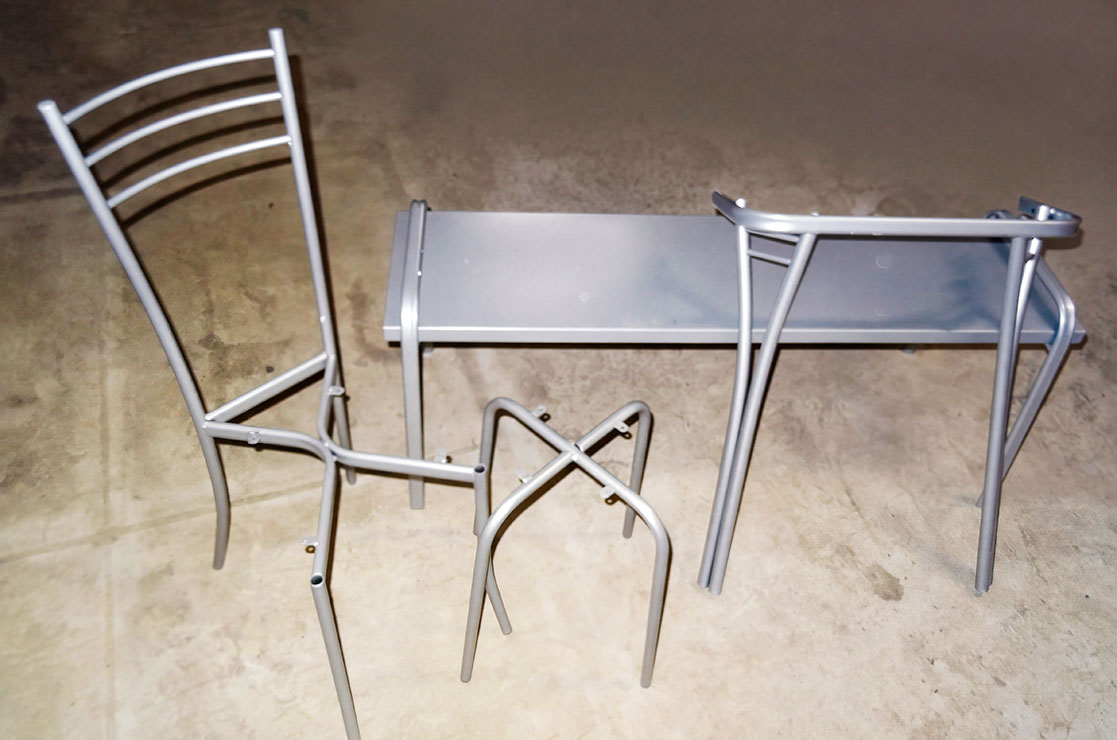

  • При производстве мебели, в частности офисной мебели, стульев, столов, каркасов;
  • Трубогиб для гибки садовой техники и садовой мебели;
  • В строительстве: детских площадок, спортивного инвентаря, спец техники, транспортных средств и т.д.

Трубогибочный станок CE-30/3 Partner особенно эффективен при изготовлении сложных, пространственных деталей из круглых труб.
