Профилегибочный станок 3RE-80


Профилегибочный станок 3RE-80
  • Профилегиб
  • гибка двутавра
  • Трубогиб для гибки змеевика
  • Трубогиб для нержавейки
  • Трубогиб для двутавра
  • Трубогиб для гибки спирали
  • Профилегиб для алюминиевого профиля
  • Трубогибочный станок для профильной трубы
  • трубогиб для гибки винтовой лестницы
  • Профилегиб станок
  • Трубогиб для профильного проката
  • Профилегиб станок
  • Трубогиб для швеллера
  • Трубогиб круглой стальной трубы
  • Трубогиб профильный
  • Трубогиб для профильной трубы
  • Профилегибочный станок
  • трубогиб для навивки спирали
  • Сортогиб
  • Трубогиб для швеллера
  • Профилегиб для профильной трубы
  • Трубогиб для профильной трубы 60х60 мм
  • Гибка спирали виток к витку из нержавейки
  • Трубогиб для профильной трубы 80х80 мм
  • труба профилегиб
  • Трубогиб для дуг
  • Трубогиб для гибки уголка
  • профилегиб для гибки уголка
  • Трубогиб для трубы 89 мм
  • Трубогиб для профильной трубы 40х20
  • Трубогиб для профильной трубы 40х40 мм

Предназначен для холодной вальцевой гибки:

- Круглых труб и прутков

- Профильных труб

- Профильного проката

- Сложных профилей

из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Диаметры изгибаемых труб: от 5 до 80 мм

Радиусы гибов: от 300 мм до

Узнать цену

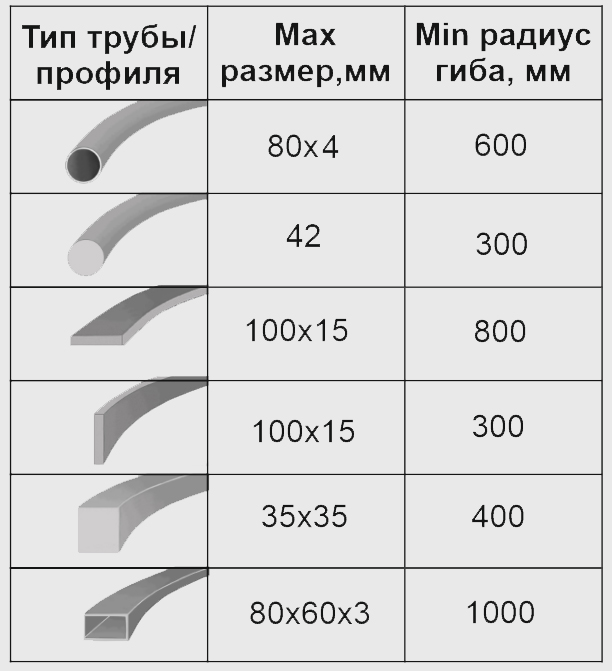

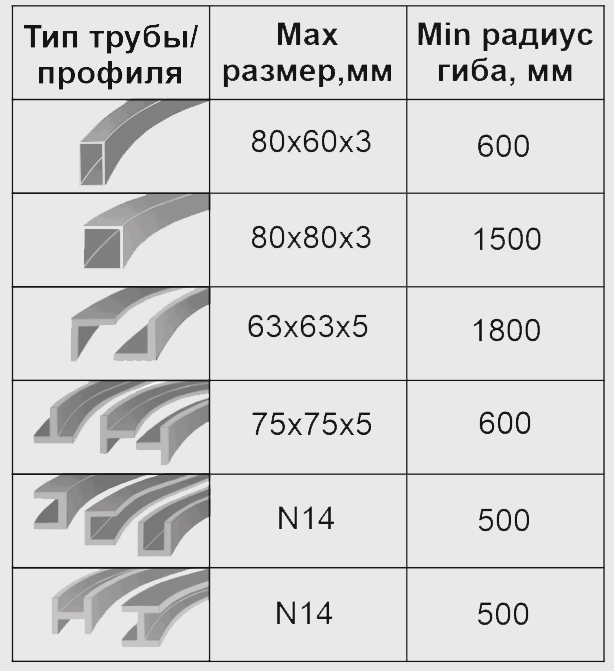

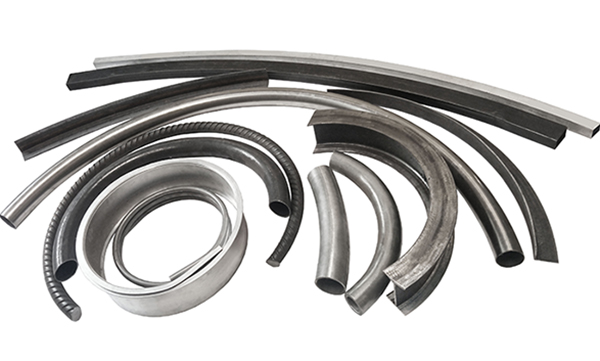

Возможности профилегигибочного станка 3RE-80 (БМК-55У) по гибке труб и профилей

Возможности профилегигибочного станка 3RE-80 (БМК-55У) по гибке труб и профилей    Возможности профилегигибочного станка 3RE-80 (БМК-55У) по гибке труб и профилей

  А также, любые трубы и профили специальной формы.

Станок позволяет изготавливать

Сегментные дуги

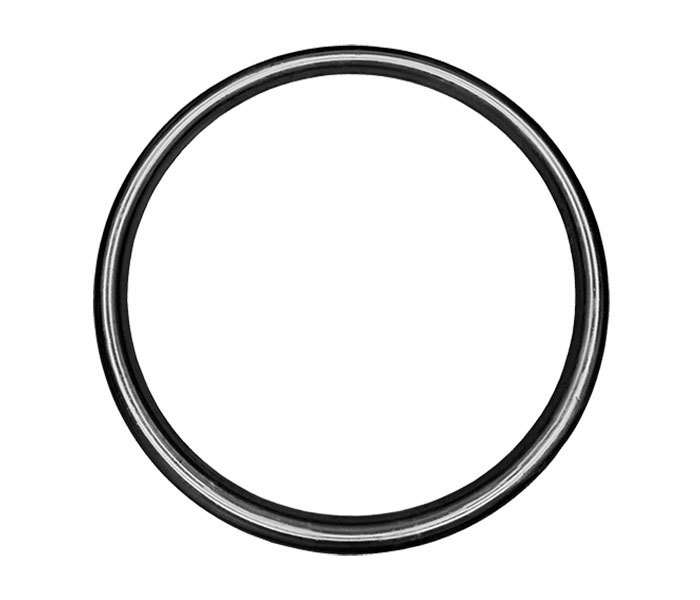

Кольца

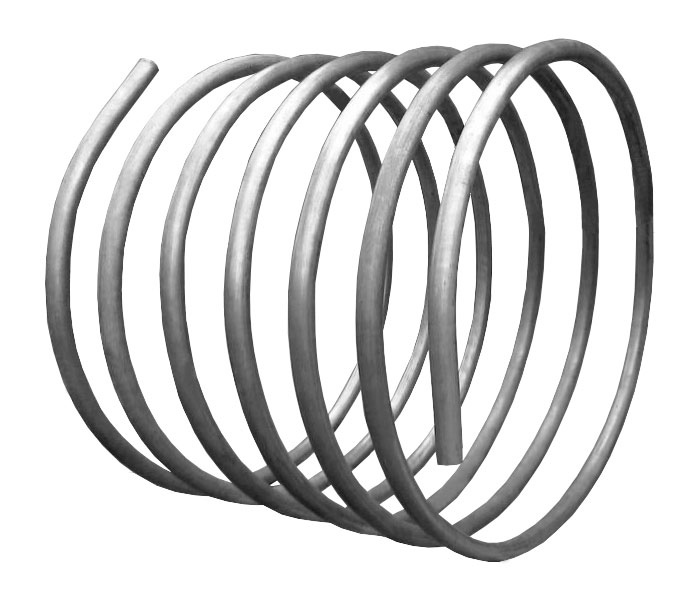

Спирали



Преимущества профилегигибочного станка 3RE-80 (БМК-55У)

Профилиегиб имеет 3 ведущих ролика с синхронизацией угловых скоростей вращения гибочных роликов и линейных скоростей прокатки трубы (профиля), что резко увеличивает суммарный вектор тяги прокатки труб (профилей) и позволяет:

Гнуть трубы и профили за меньшее количество прогонов

- При мощности всего 1,5 кВт



Поточную гибку труб и профилей без поджима гибочных роликов



Одновременную гибку сразу нескольких труб или профилей

- При работе со стяжкой валов на любом ручье многоручьевой оснастки радиусы гиба - одинаковые



Гибку шлифованных, полированных, никелированных, хромированных и зеркальных нержавеющих труб на капролоновой оснастке не оставляющей следов на поверхности трубы



Так же станок имеет следующие преимущества:

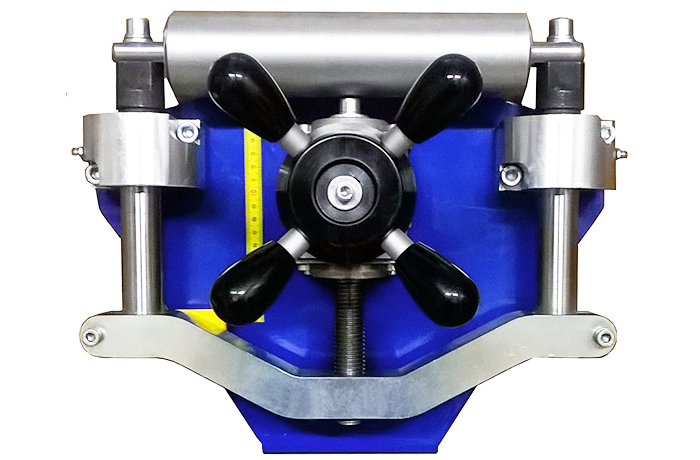

2 винта поджима

- Обеспечивают более легкий поджим

- Высокую повторяемость  деталей

- Удобство работы, так как гиб происходит в сторону, противоположную винтам поджима, и не мешает оператору

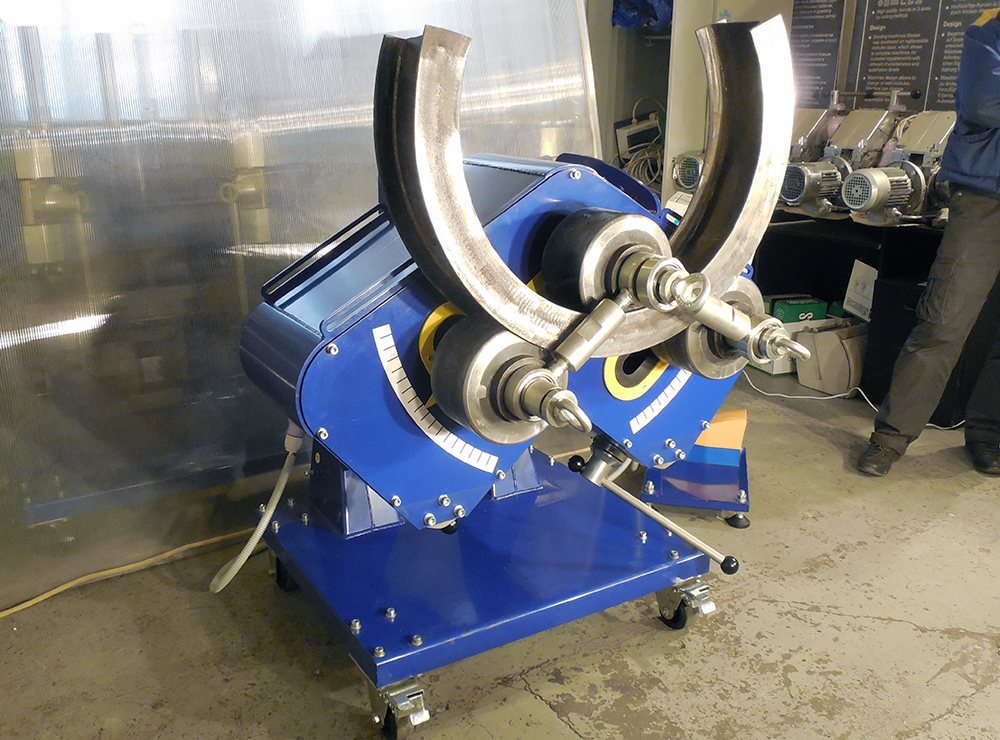

Работа в вертикальном и горизонтальном положении

- Станок работает в вертикальном и горизонтальном положении гибочного модуля

- Для перевода гибочного модуля из одного положения в другое необходимо всего лишь открутить 2 болта, повернуть гибочный модуль станка в требуемое положение и снова закрепить те же болты

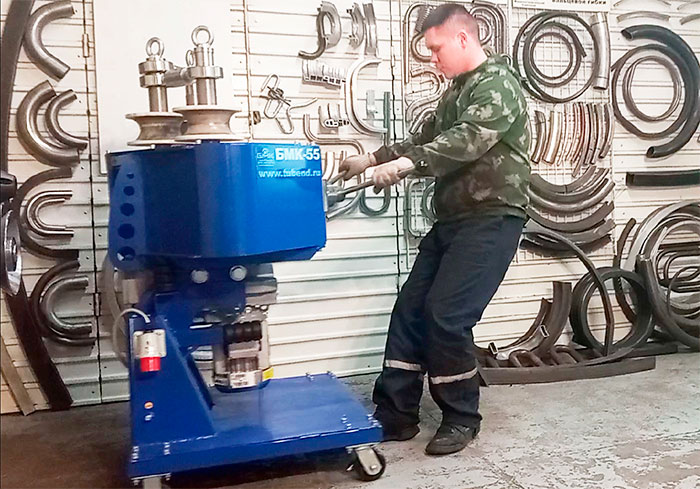

Мобильность

На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место без использования грузоподьемных средств



Быстрый ввод в эксплуатацию

- Профилегиб не требует фундамента, шеф-монтажных и пуско-наладочных работ, достаточно подключить его к сети электропитания и начать изготовление деталей.

- Имеет штекерные быстроразъемные соединеия

- Станок простой в эксплуатации, имеет интуитивно понятный пульт управление. Обучение занимает 15-20 минут после чего оператор готов  приступить к самостоятельной работе на профилегибочном станке.



Безопасность

- Выносной пульт управления, оснащенным кнопкой аварийного останова, переключателем направления гиба и педалью с блокиратором.

- Гиб всегда идет в сторону противоположную штурвалам механизма поджима (от оператора)

- Скорость проката профиля соответствует всем правилам техники безопасности.



Экономичный и надежный

- Имеет усиленный корпус, усиленные подшипники валов, усиленные и удлиненные валы, механизм стяжки валов и специальный мотор-редуктор мощностью 1,5 кВт.



Навивка спиралей

Для изготовления спиралей с заданным шагом подъёма витка спирали, профилегиб может оснащаться механизмами подъема шага витка спирали, одним (с возможностью его переустановкой на другую сторону) либо двумя для левой или правой завивки без переустановки механизма подъема шага витка спирали.



Варианты оснастки (гибочных роликов) к профилегибочному станку 3RE-80 (БМК-55У)

Стальные гибочные ролики

Стальные

Под черный металл
Капролоновые гибочные ролики

Капролоновые

Под шлифованные, полированные, никелированные хромированные и зеркальные нержавеющие трубы
Многоручьевые гибочные ролики

Многоручьевые

Для одновременной или поточной гибки труб и профилей

Технические характеристики профилегибочного станка 3RE-80 (БМК-55У)

Количество ведущих роликов, шт 3
Количество винтовых механизмов поджима, шт 2
Скорость прокатки трубы (профиля) м/мин. 5
Диаметры валов, мм 50
Диаметры гибочных роликов, мм 200
Минимальный радиус гиба, мм 300
Максимальный радиус гиба Не ограничен
Минимальные прямые участки на концах трубы (профиля), мм 200

Энергопитание / Габариты

Электропитание 1,5кВт, 380В
Длина, мм 1060
Ширина, мм 840
Высота, мм 1320
Масса, кг 520

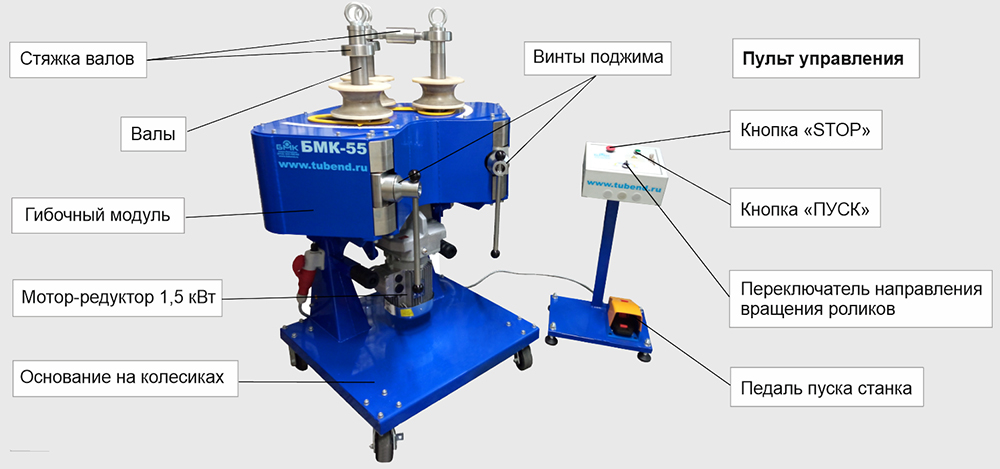

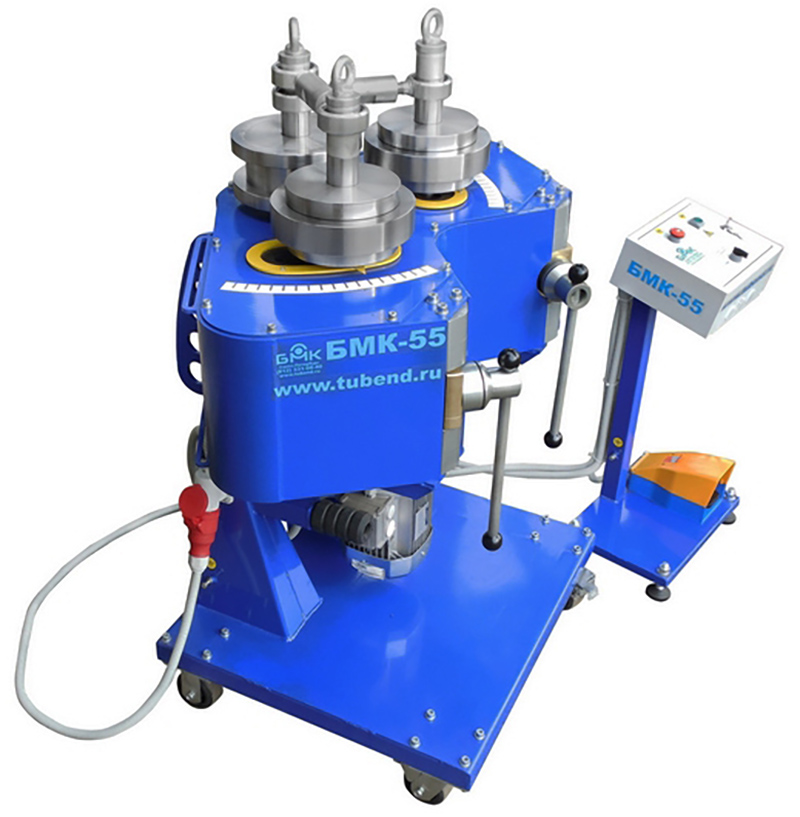

Базовая комплектация профилегибочного станка 3RE-80 (БМК-55У)

В базовую комплектацию входит:

Гибочный модуль профилегиба БМК-55У с мотор-редуктором 1,5 кВт на основании с колесиками

Выносной пульт управления с переключателем левого-правого вращения гибочных роликов, кнопкой аварийного останова с фиксатором и педалью пуска станка

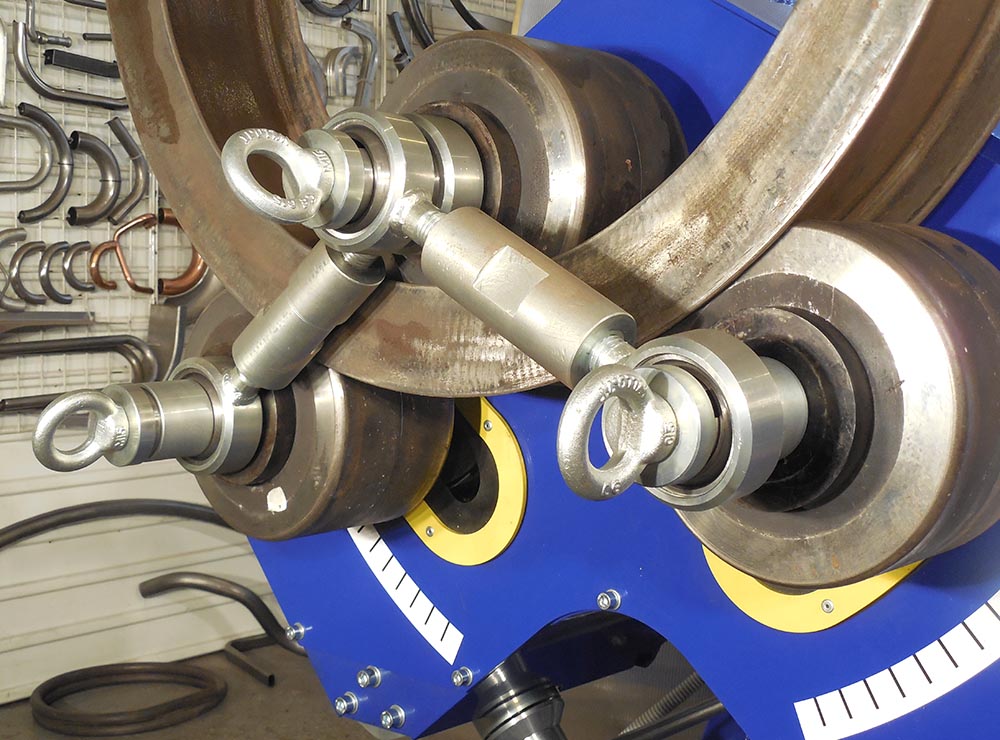

Валы и механизм стяжки валов.

Со станком поставляется:

Упаковочная тара (деревянный поддон с обрешеткой)

Руководство по эксплуатации и гарантийный талон.

Копия сертификата соответствия.

Обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г.Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции к профилегибочному станку 3RE-80 (БМК-55У)

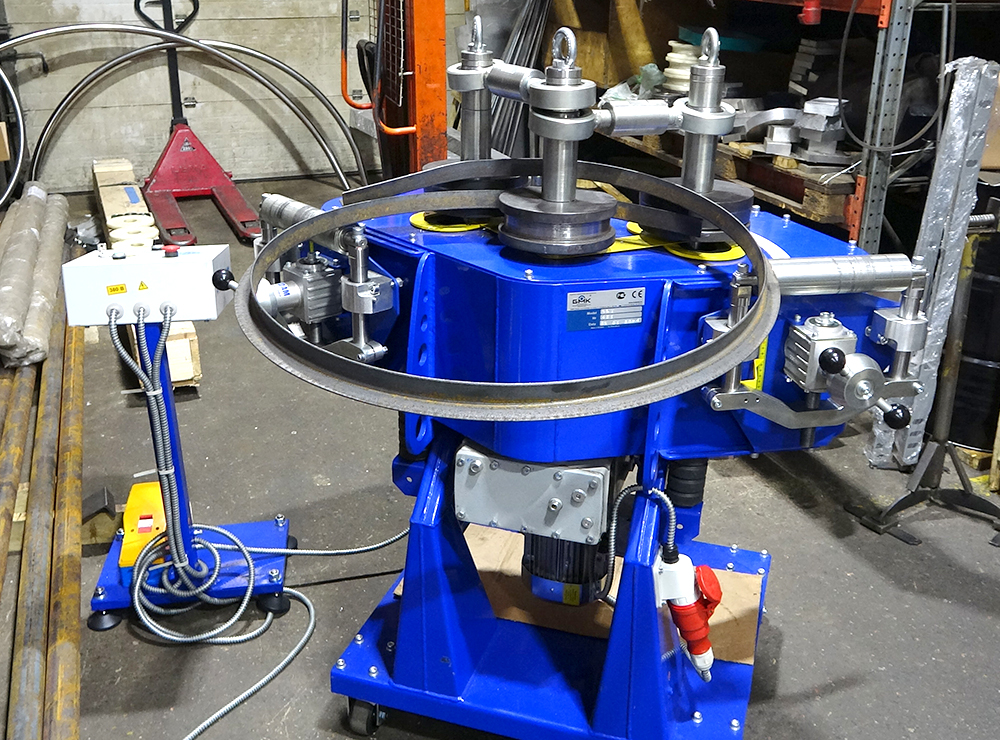

Установка механизмов подъема шага витка спирали.

- Может устанавливаться один или два механизма подьема шага витка спирали с каждой стороны

- Один механизм при необходимости может переустанавливаться с одной стороны на другую

- При гибке уголка либо разнополочного профиля необходимо два механизма подъема шага витка спирали.

Поставка комплектов оснастки под трубы и профильный прокат заказчика.

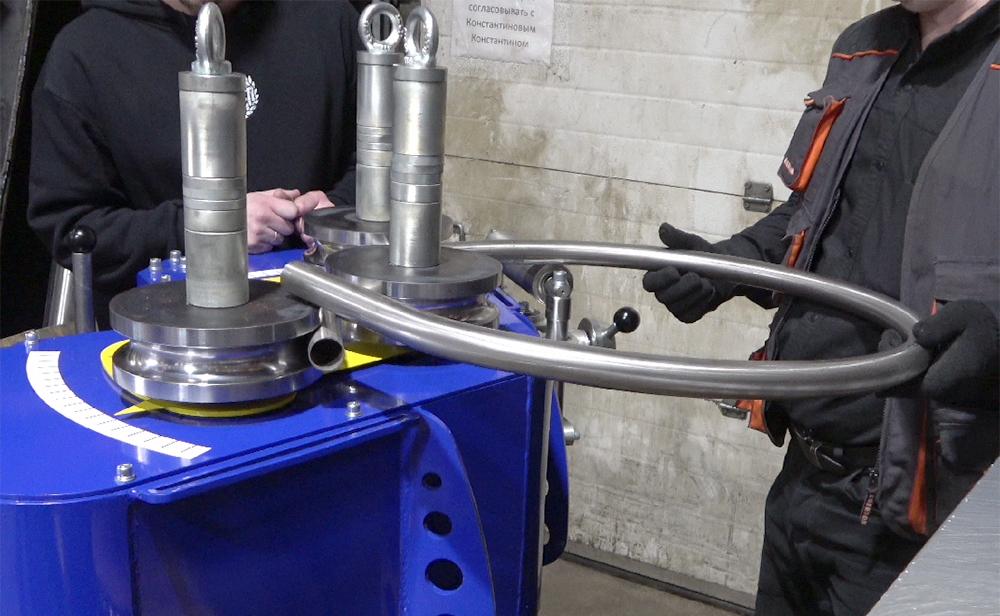

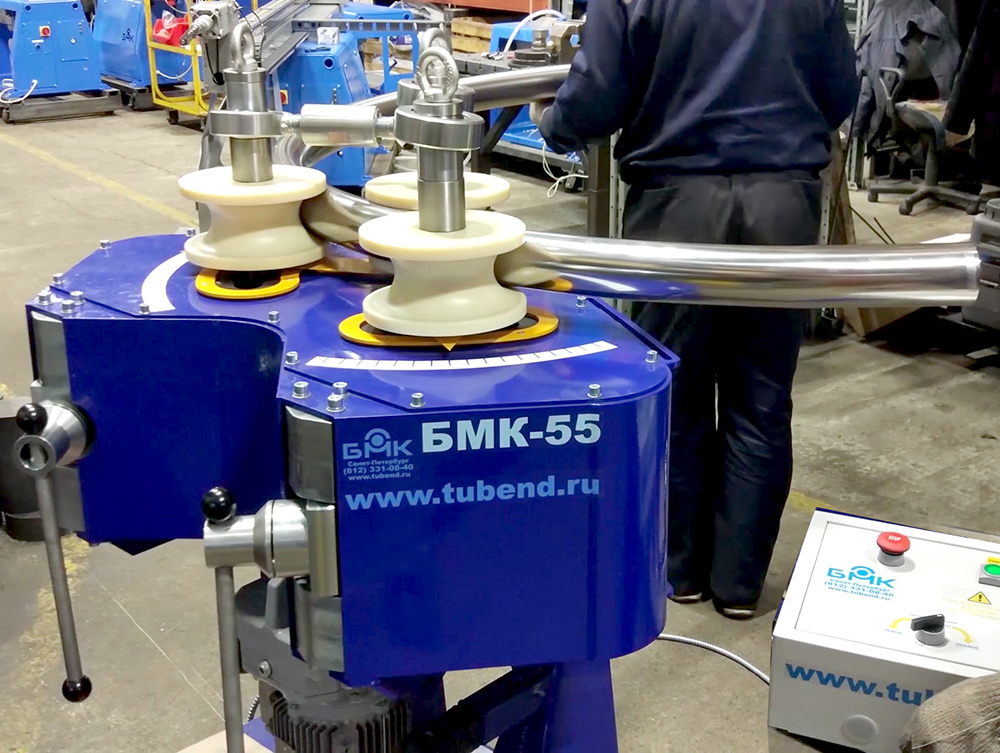

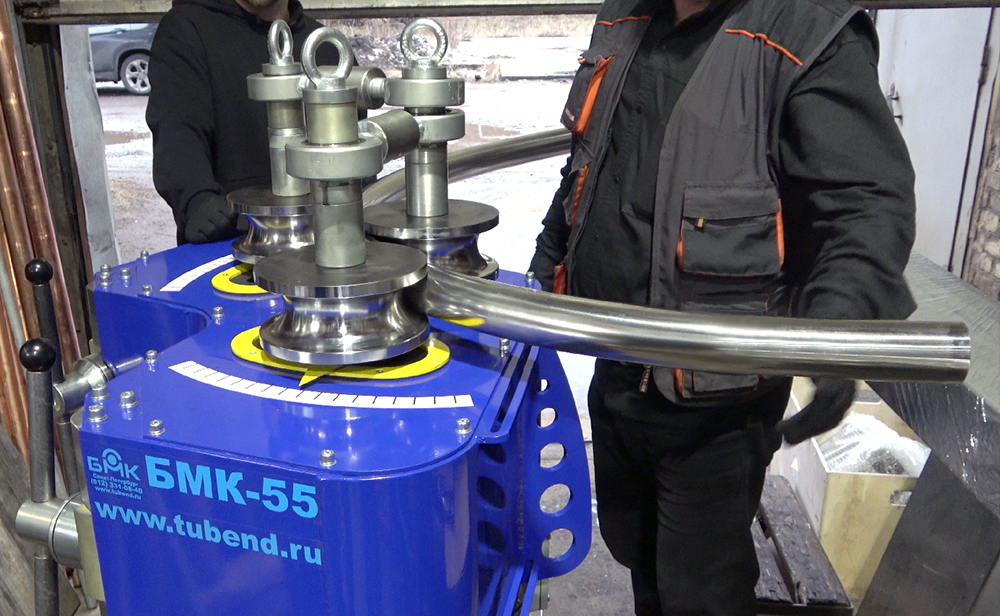

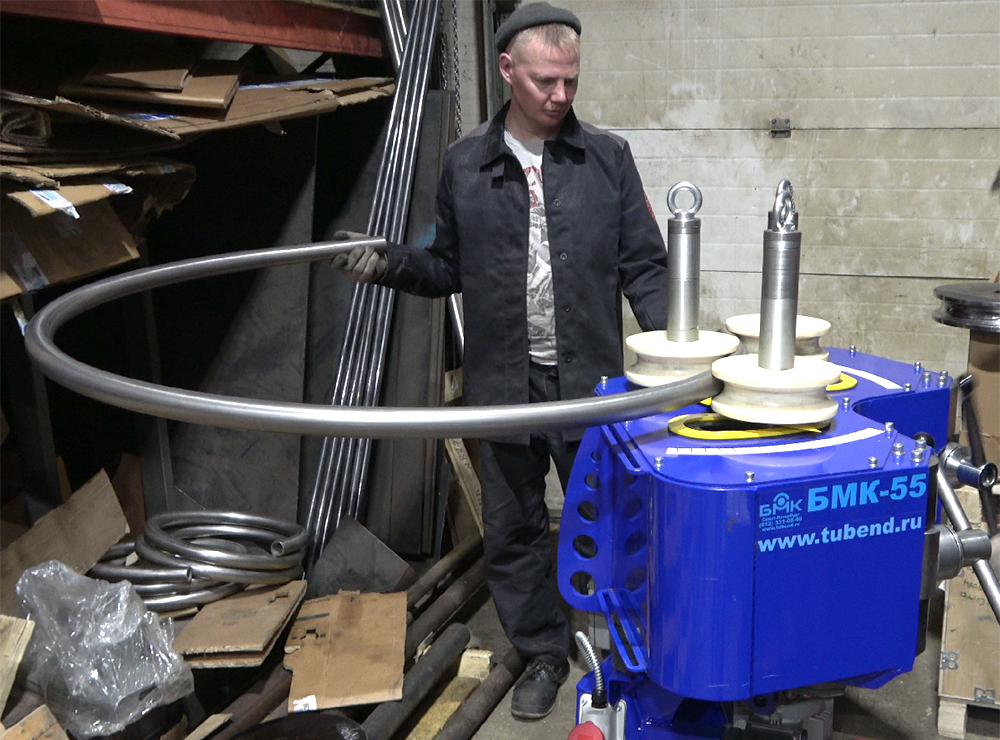

Качественная гибка нержавеющей трубы с капролоновой оснасткой

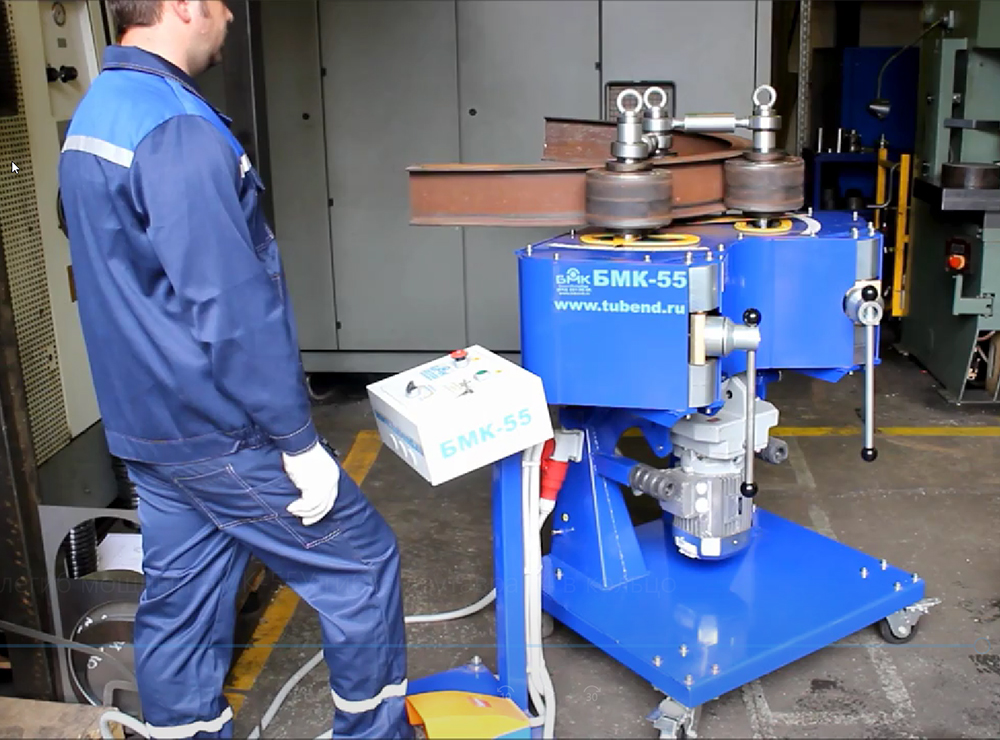

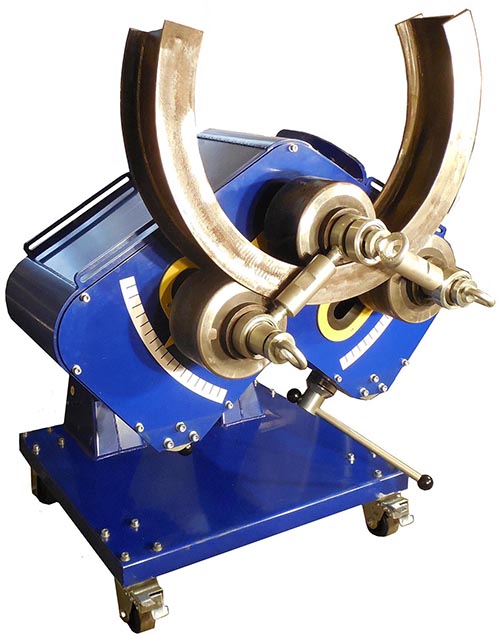

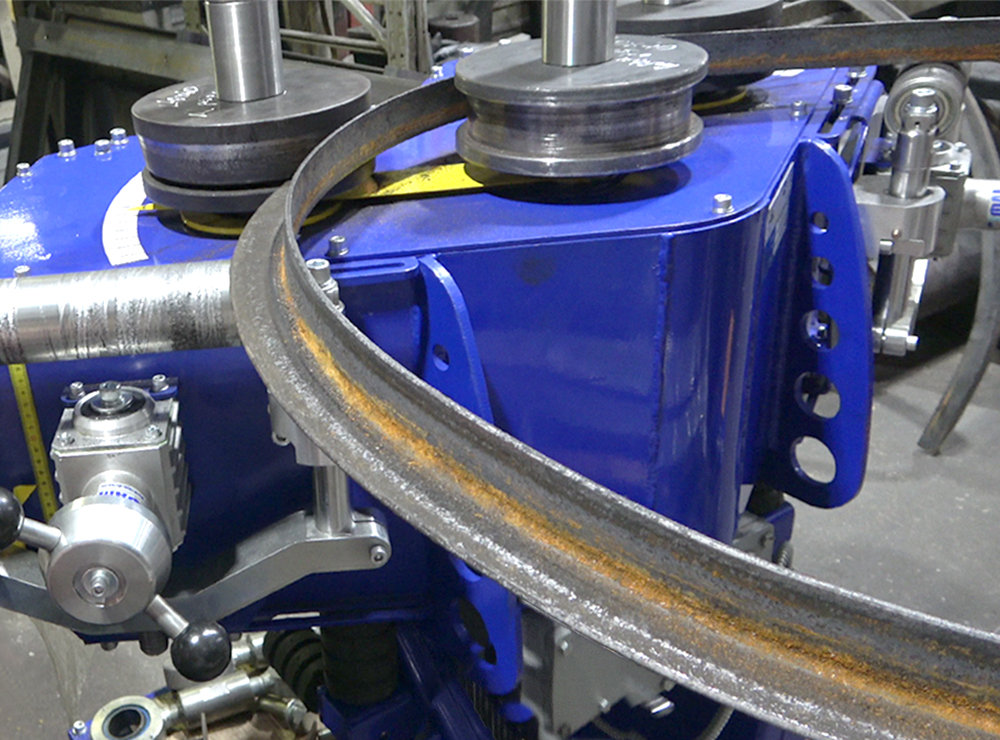

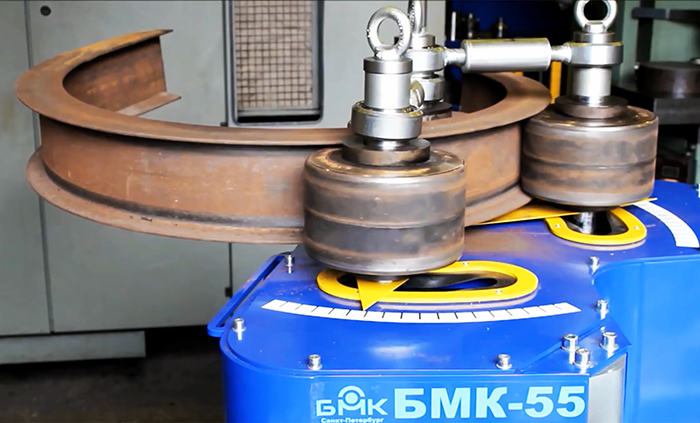

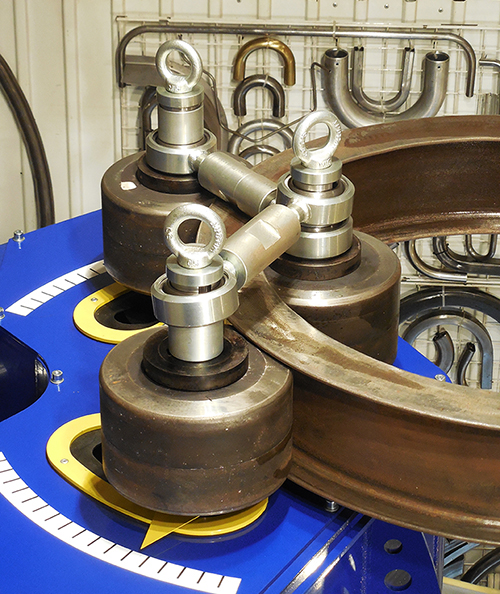

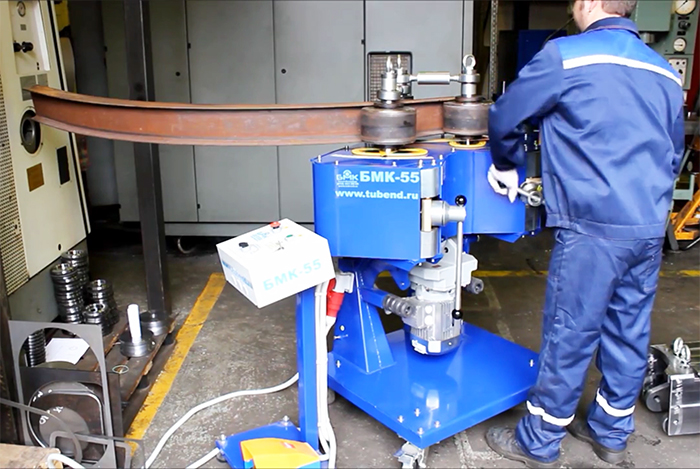

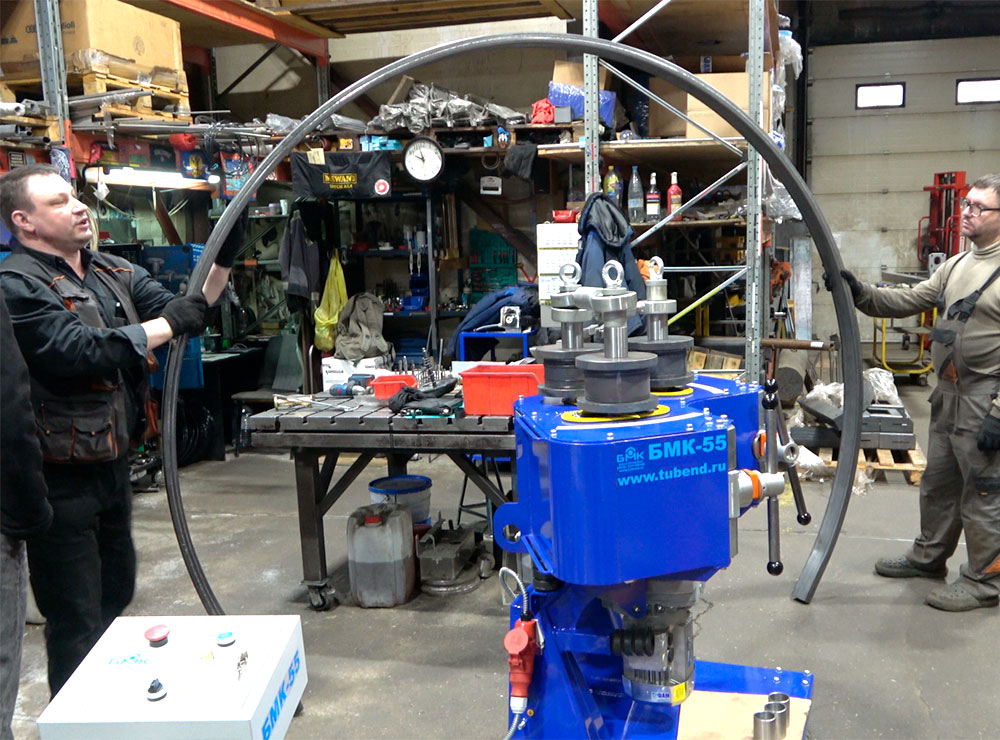

Профилегиб 3-х роликовый мощный 3RE-80 (БМК-55) гибка двутавра 14 в кольцо

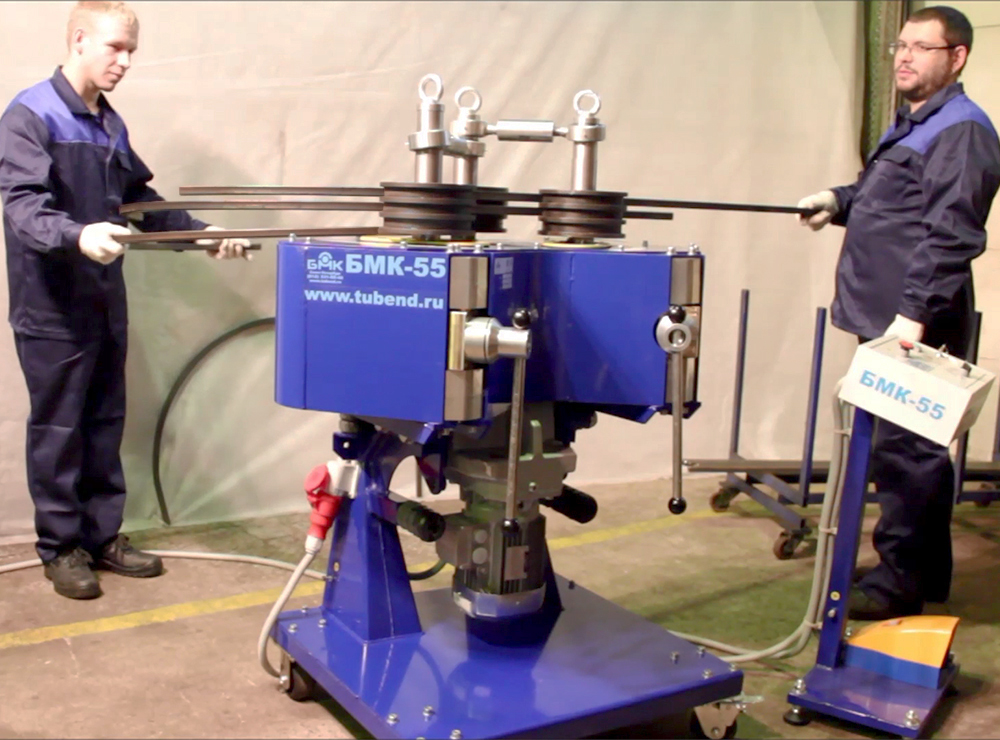

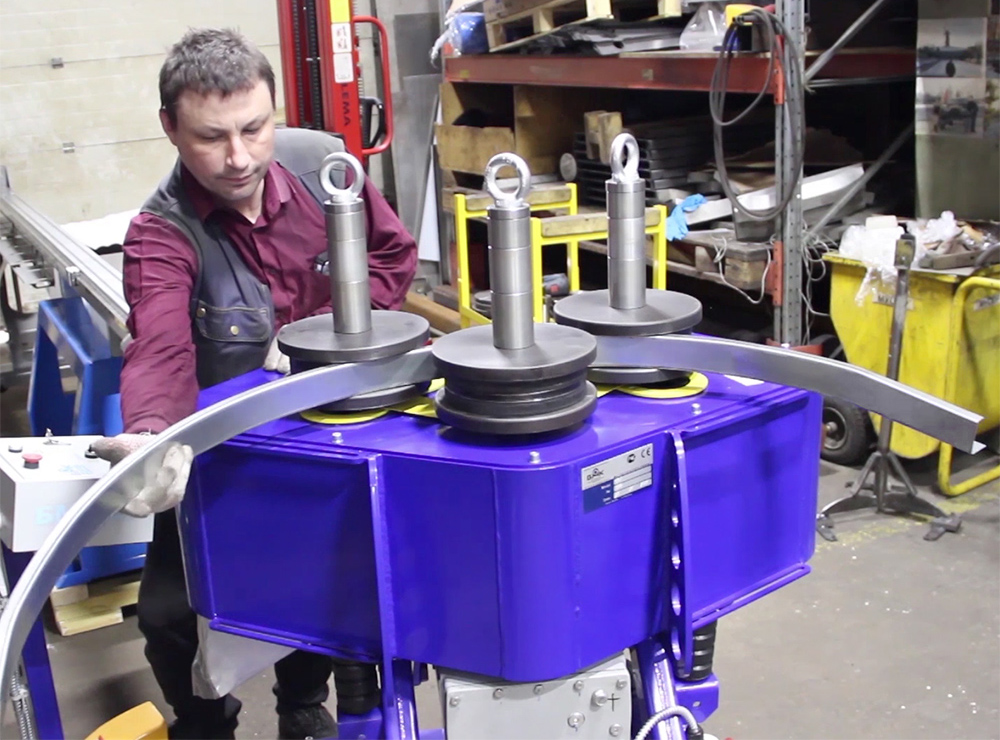

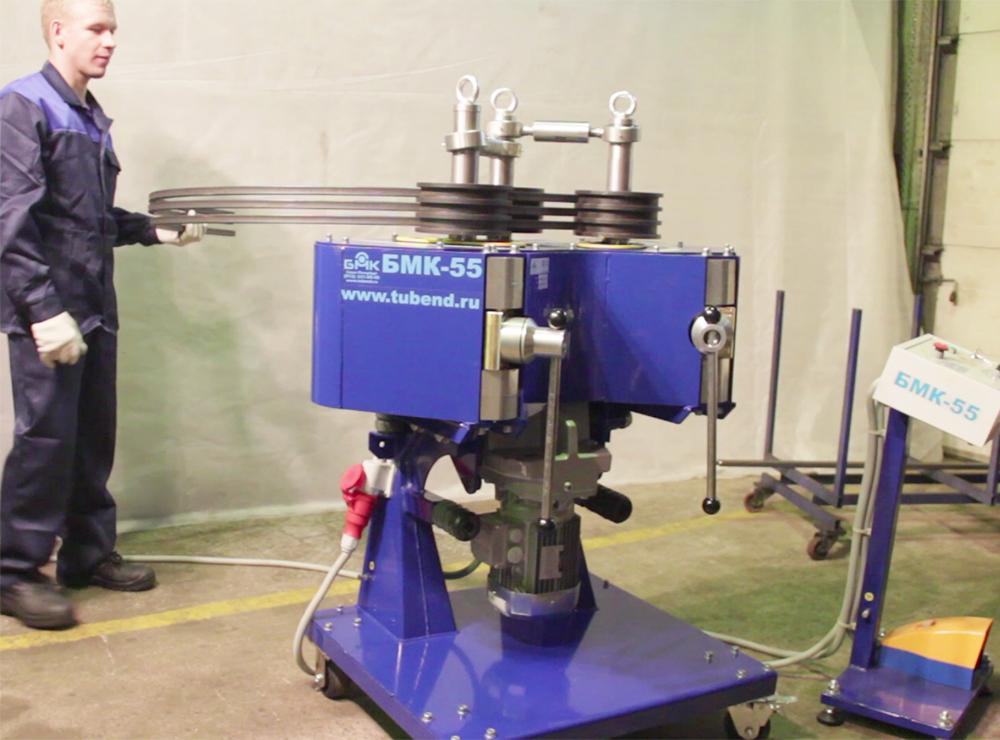

Одновременная гибка 3-х квадратных труб на многоручьевой оснастке. Профилегиб 3RE-80 (БМК-55У)

Гибка труб потоком в 6 раз быстрее за счет многоручьевой оснастки. Профилегиб 3RE-80 (БМК-55У)

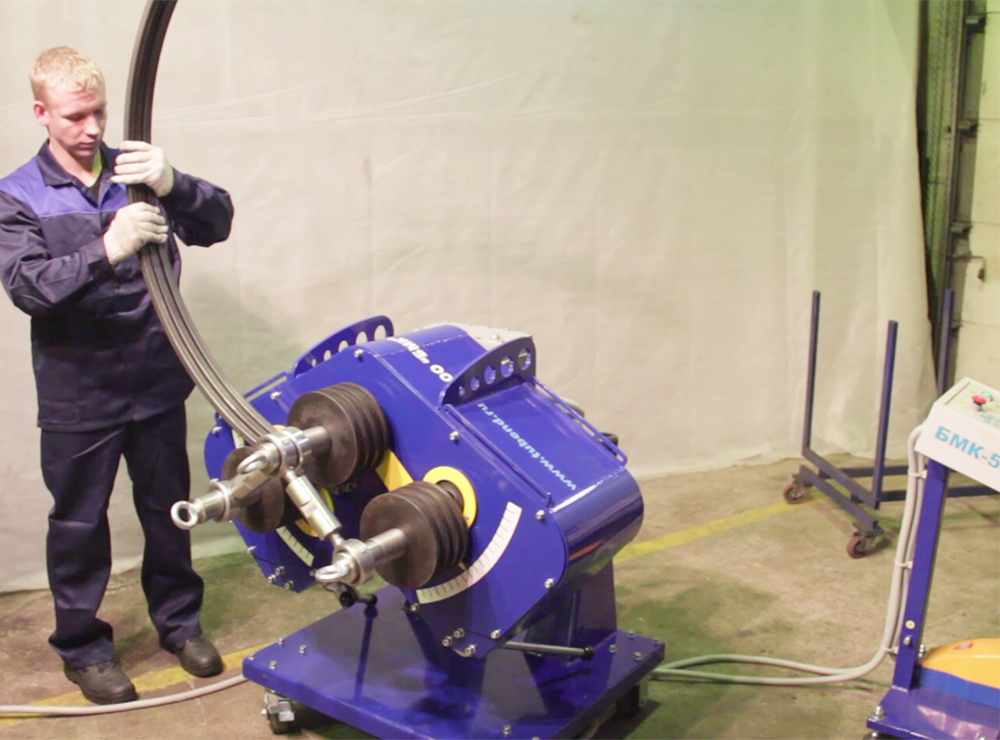

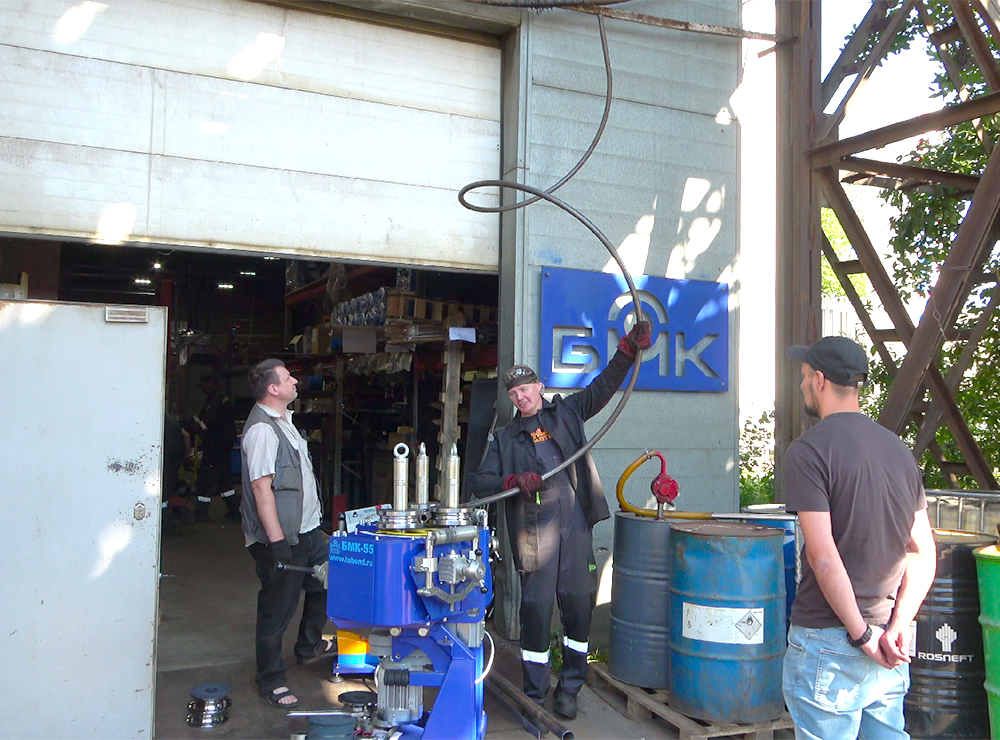

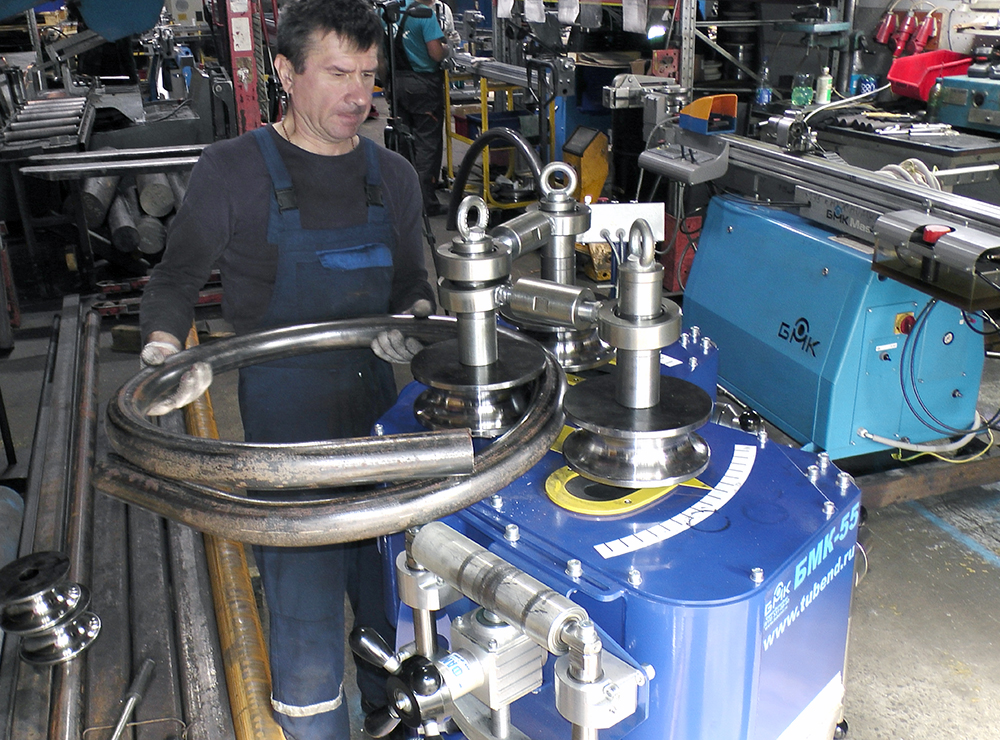

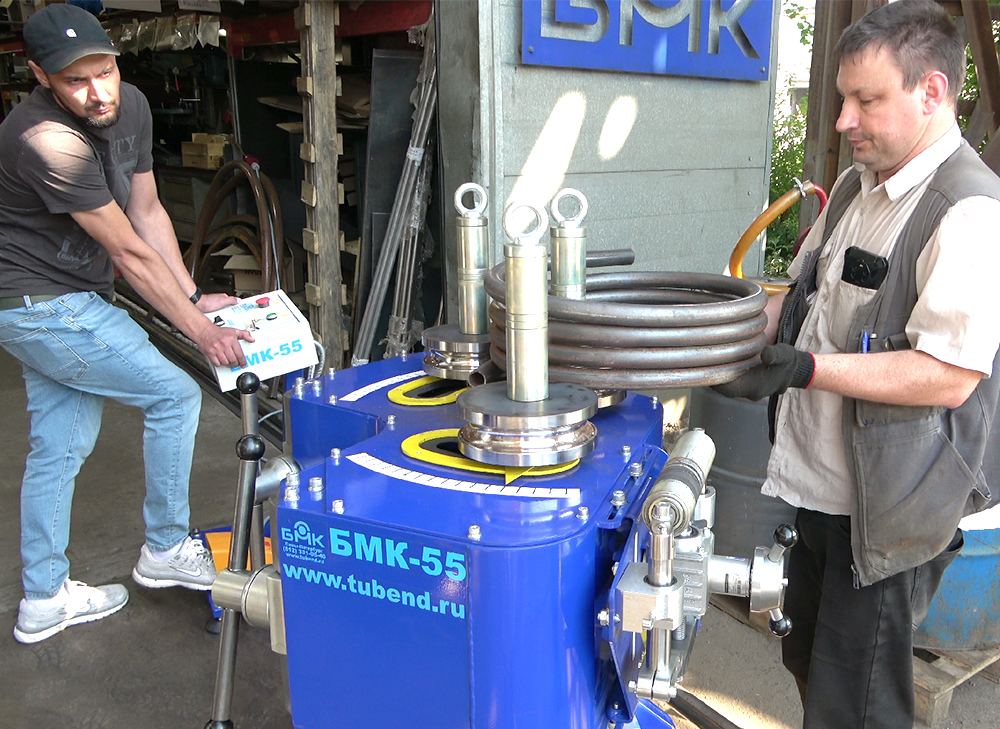

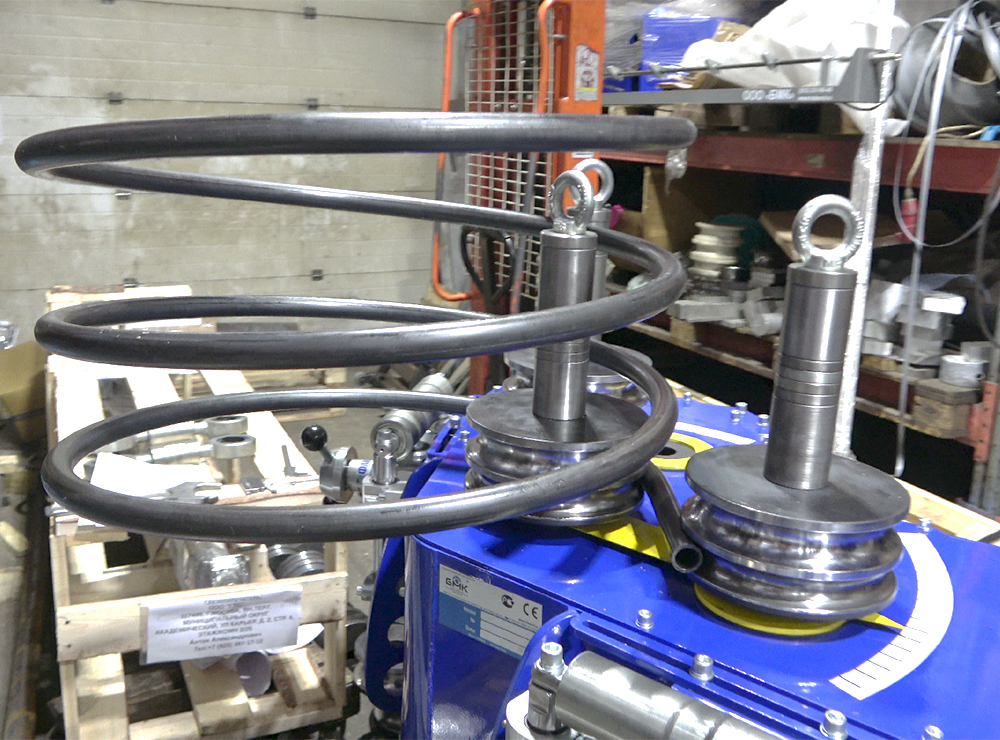

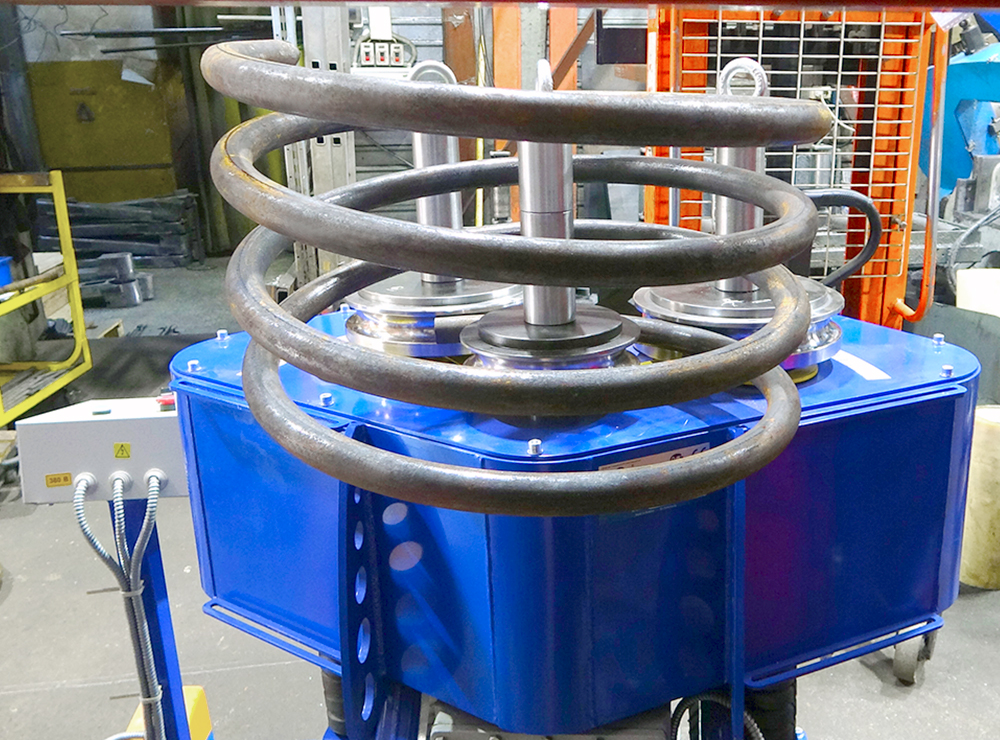

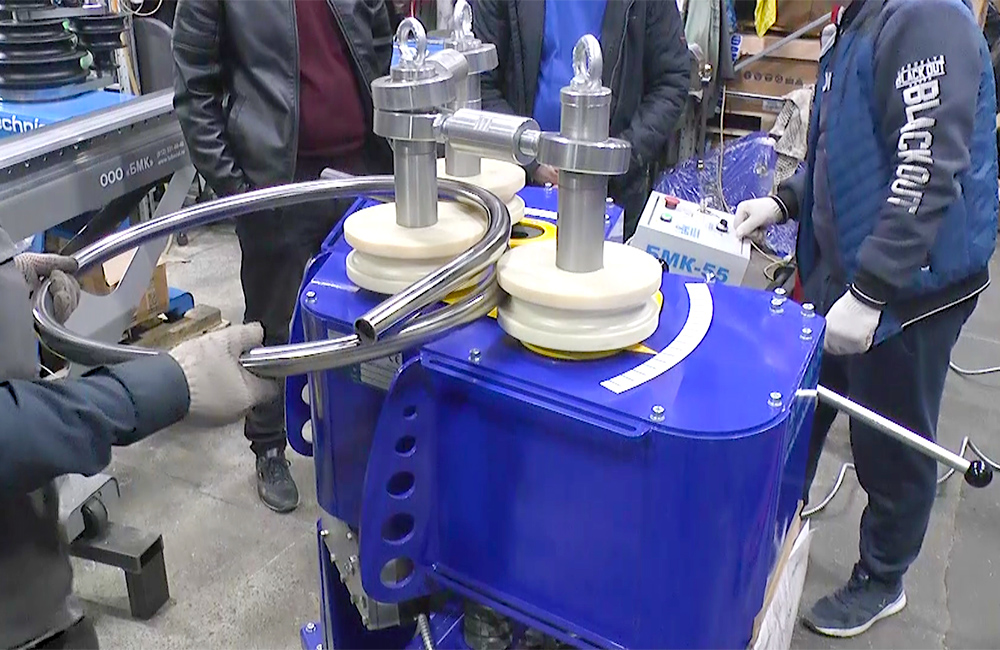

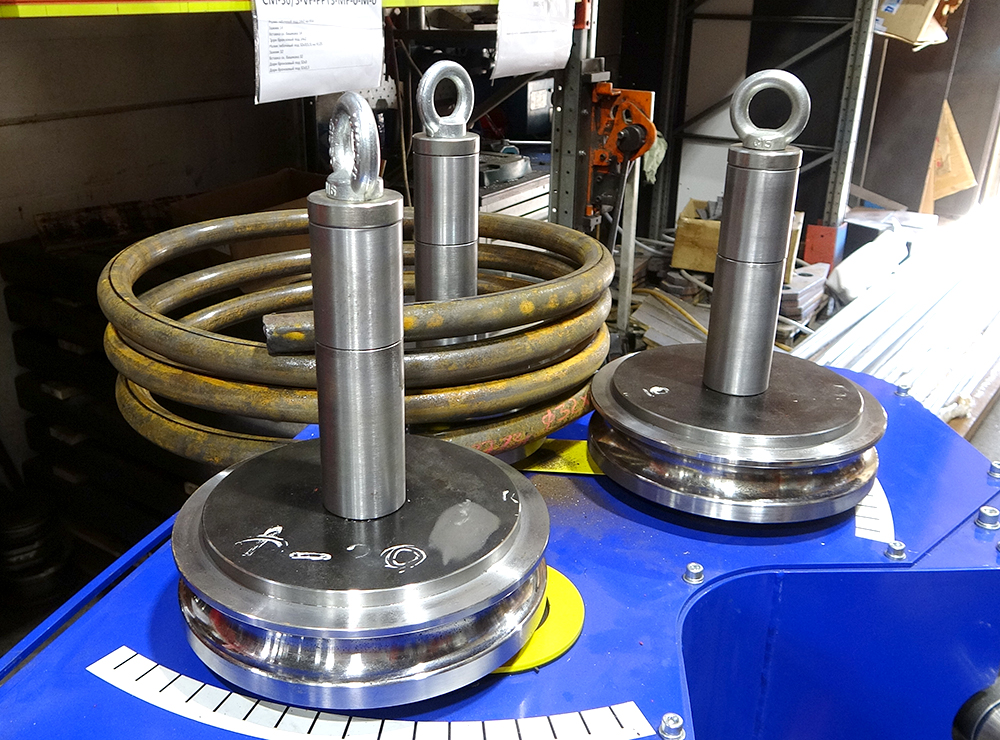

Навивка спирали на 3-х роликовом трубогибе 3RE-80 из трубы D 32х3 сталь 3

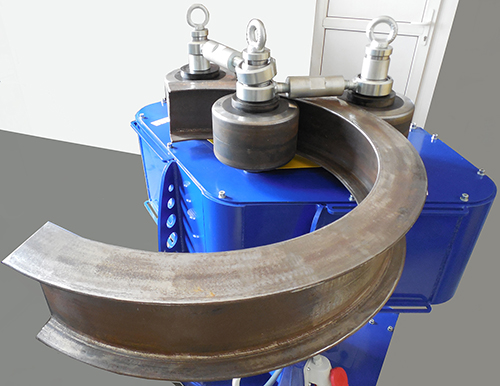

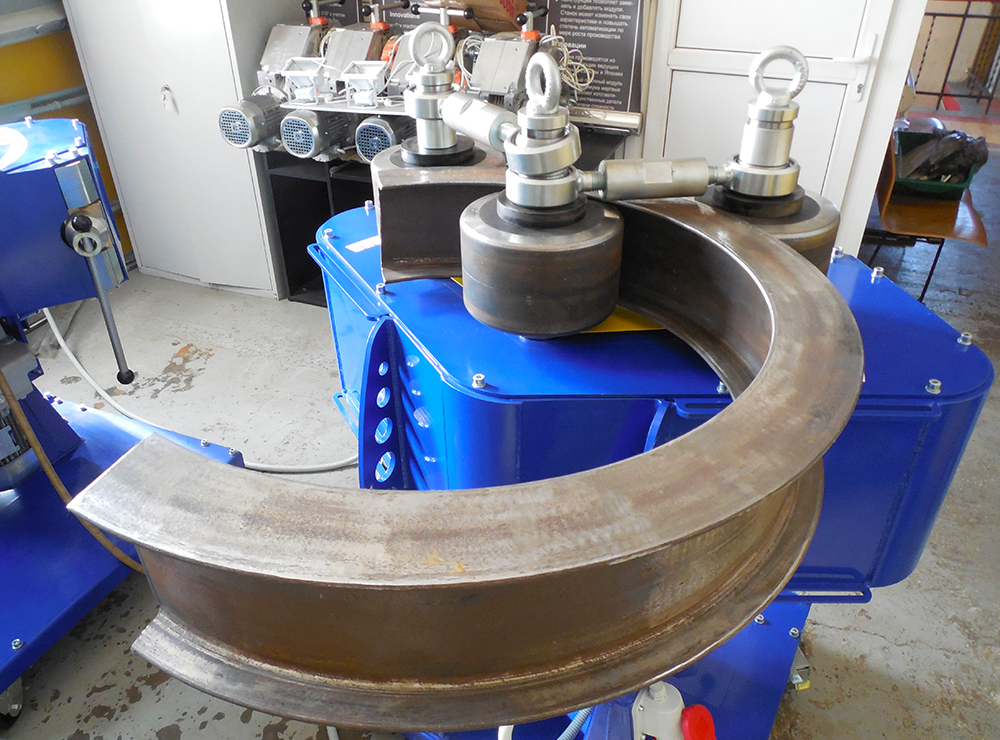

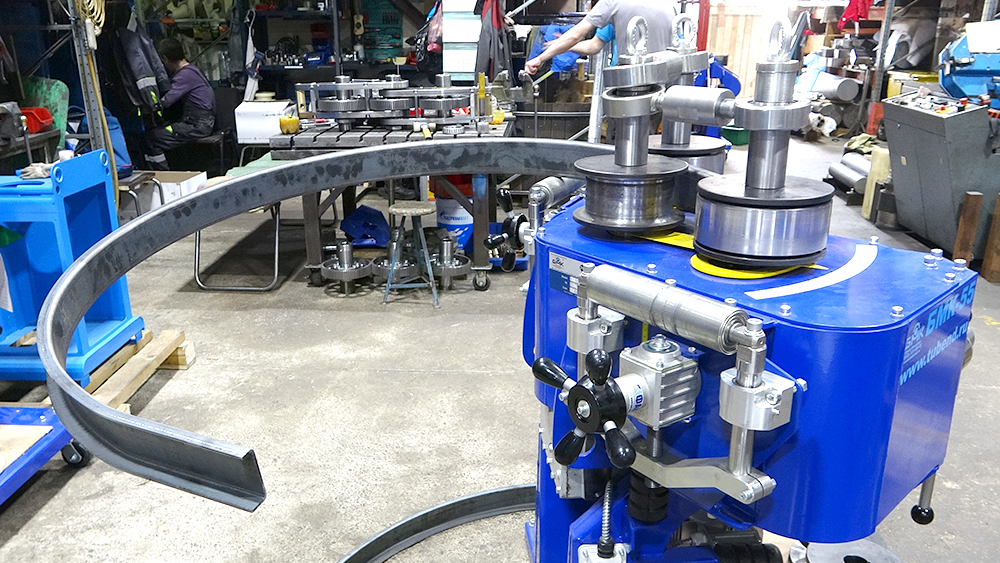

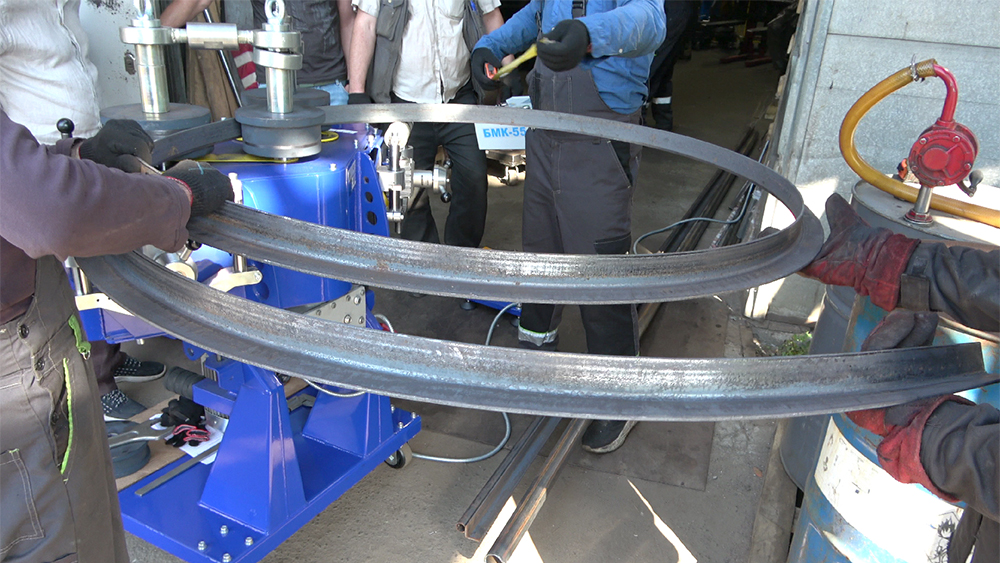

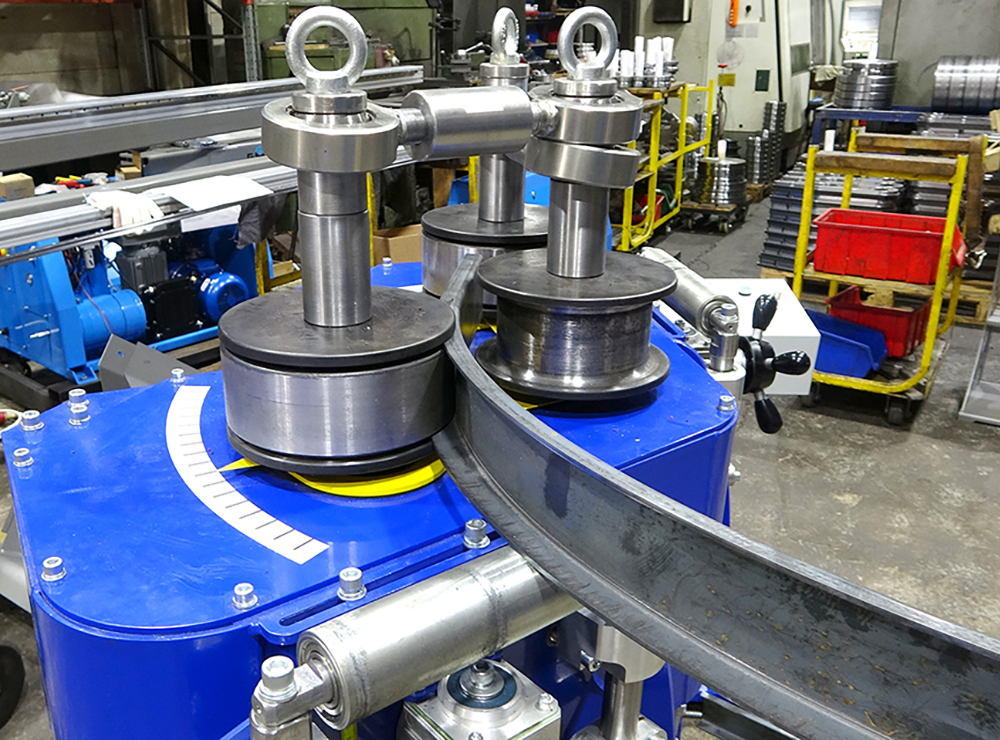

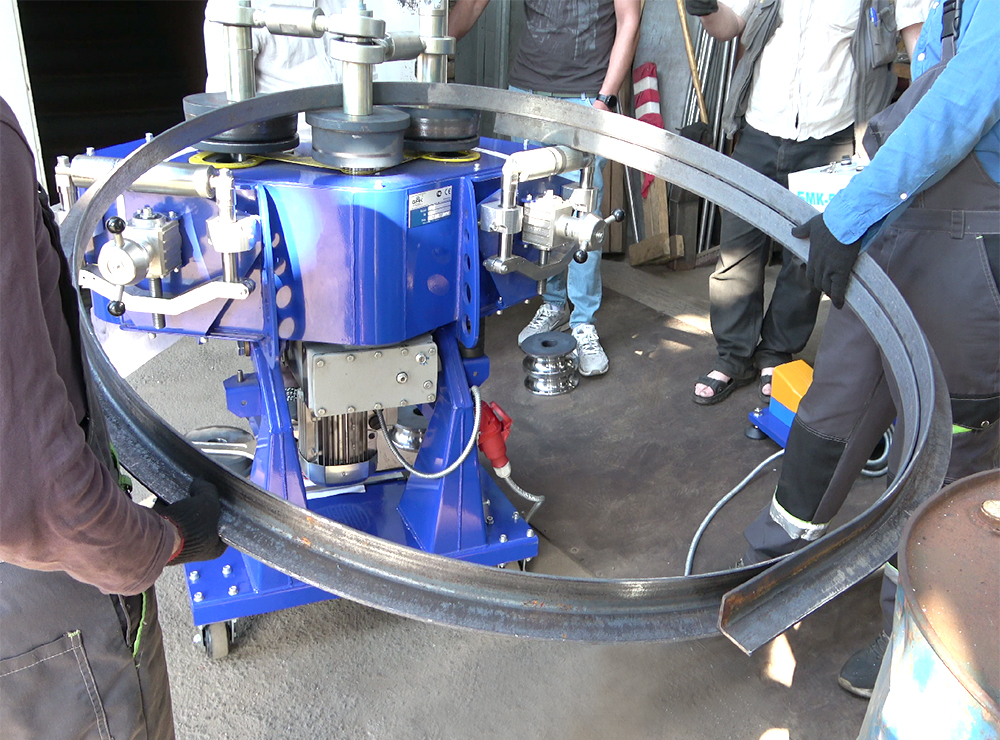

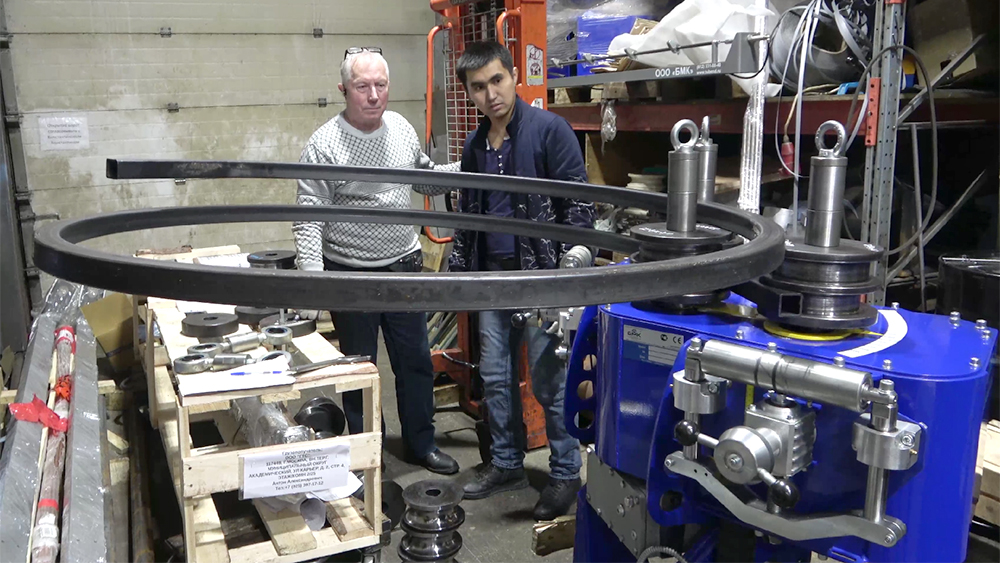

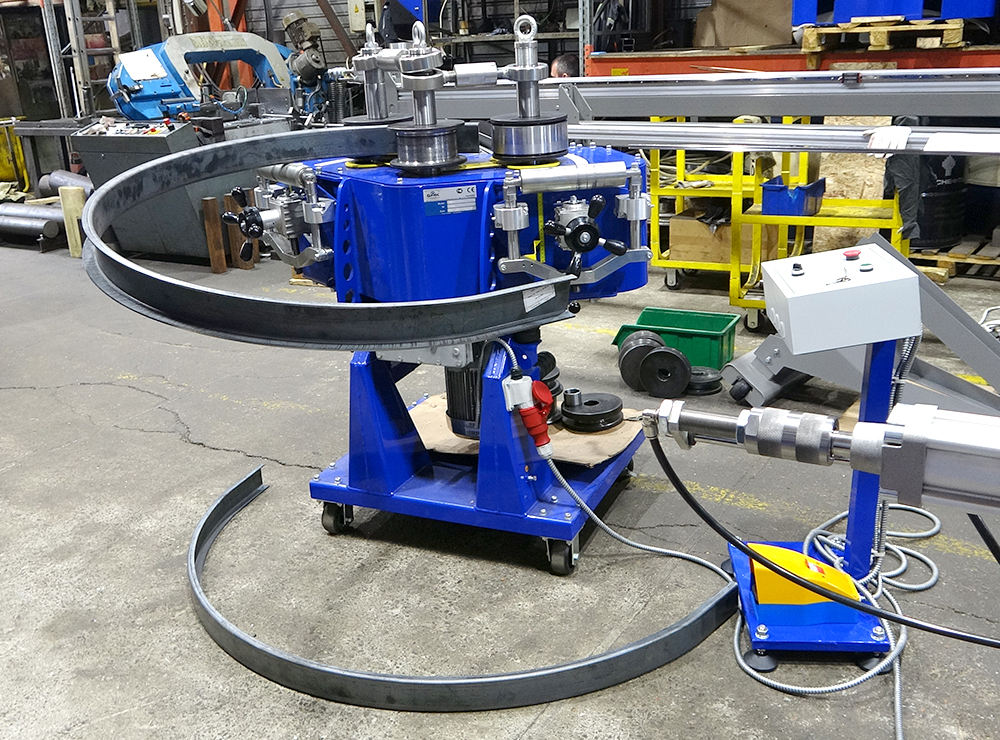

Гибка швеллера высотой 80 мм в дугу на 3-х роликовом трубогибе 3RE-80

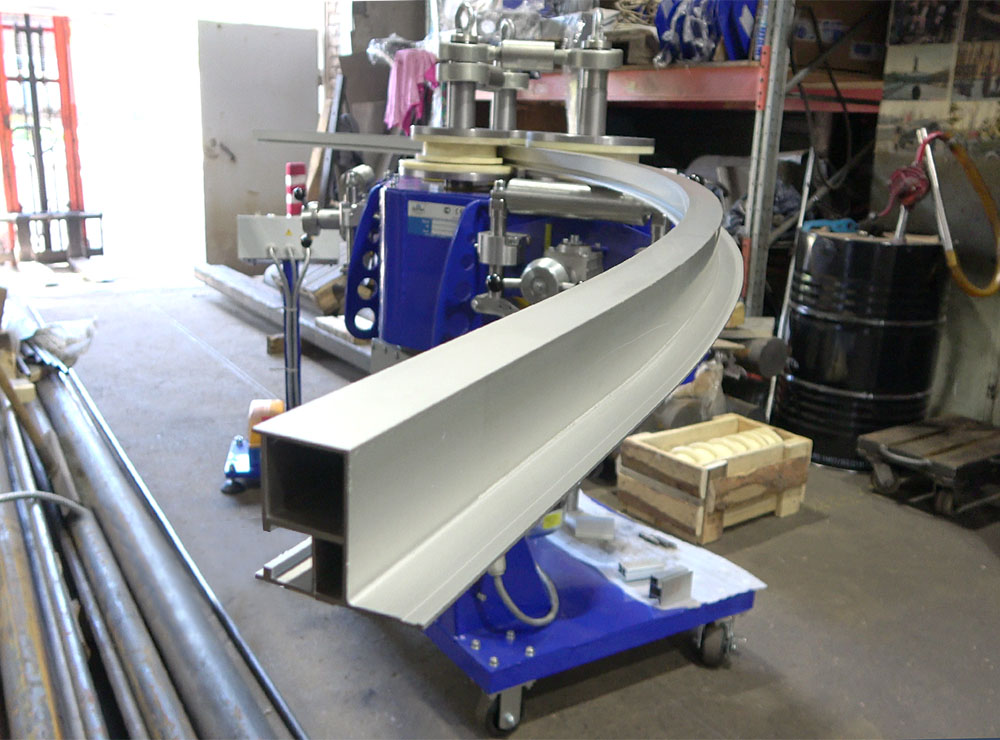

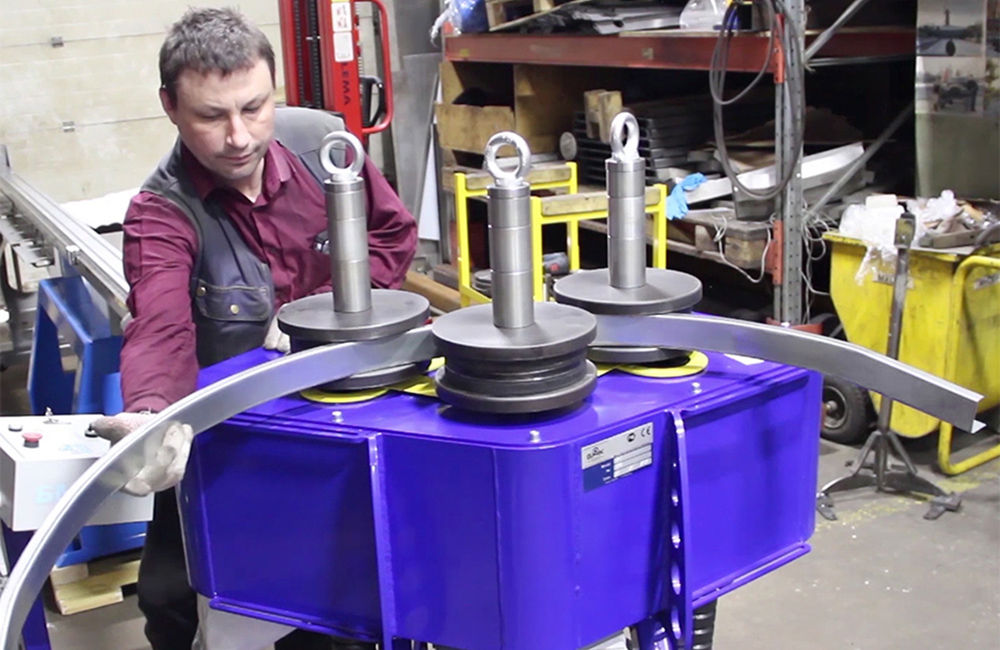

Гибка тонкостенного алюминиевого профиля в дугу на 3-х роликовом профилегибе 3RE-80 (БМК-55У)

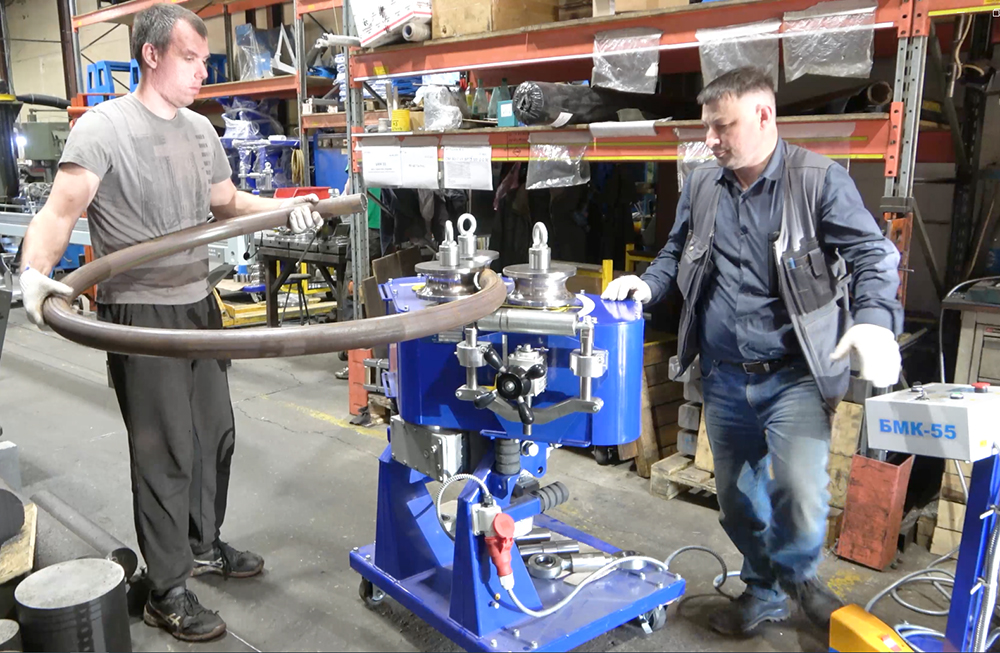

Гибка трубы D57х4 мм в кольцо R300 мм на трех-роликовом трубогибе 3RE- 80 (БМК-55У)

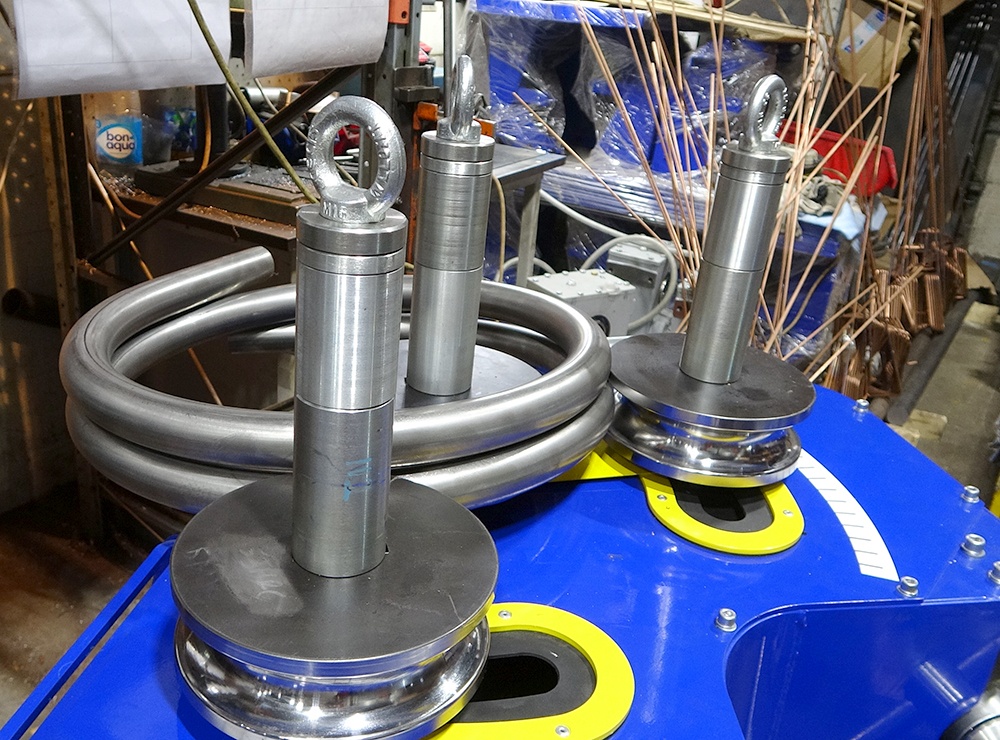

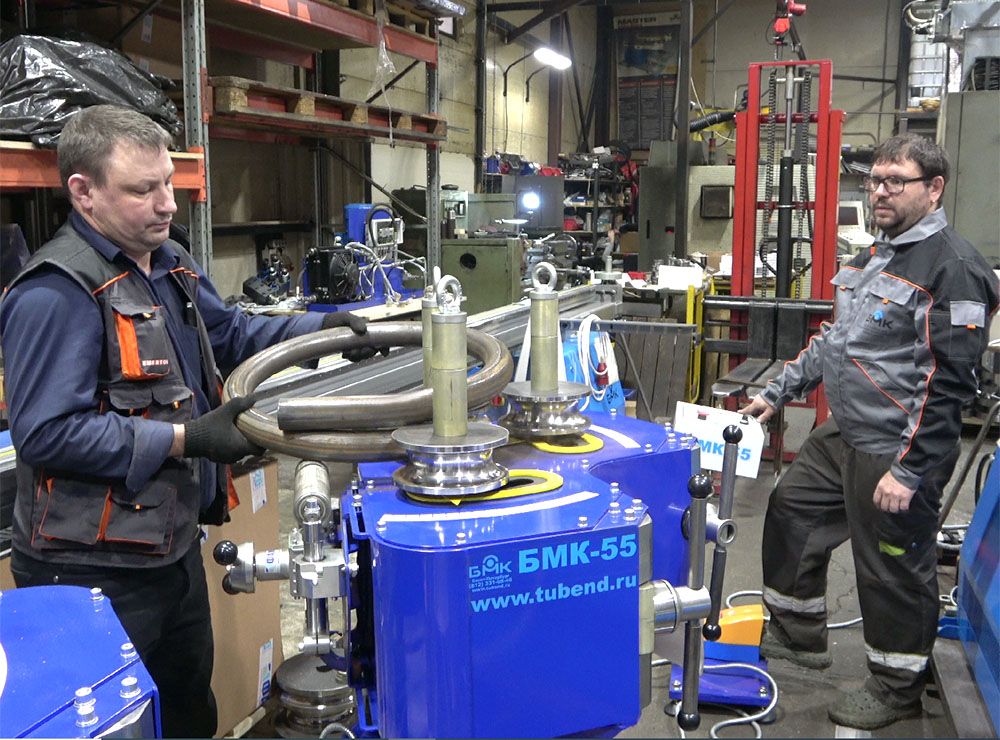

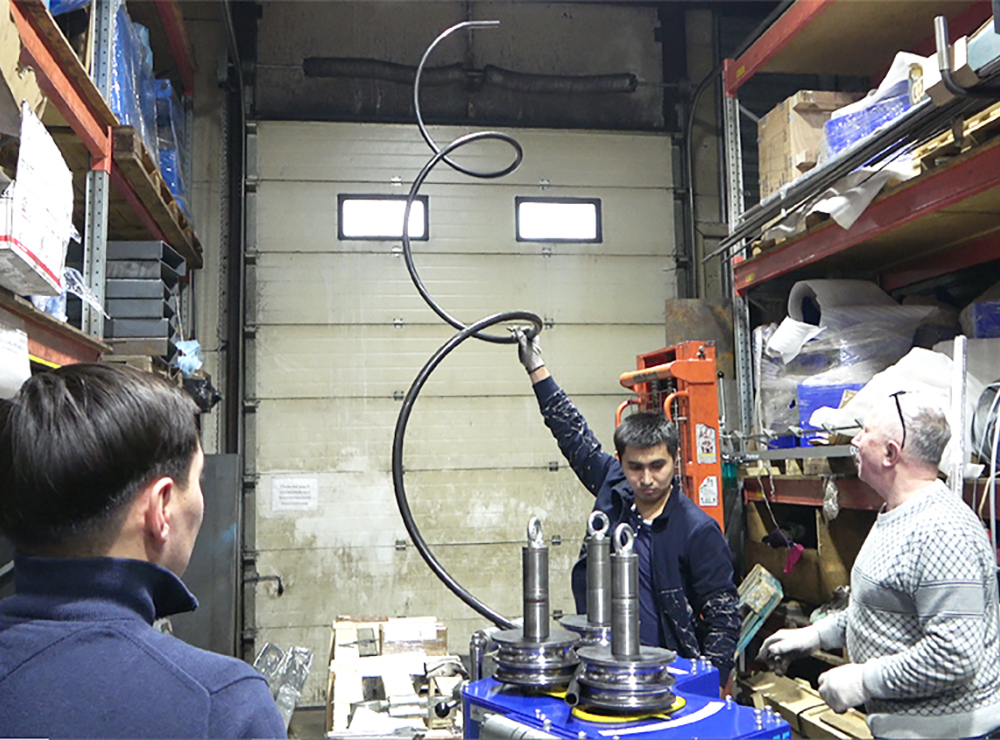

Гибка спирали винтовая лестница из стальной трубы на профилегибе 3RE-80

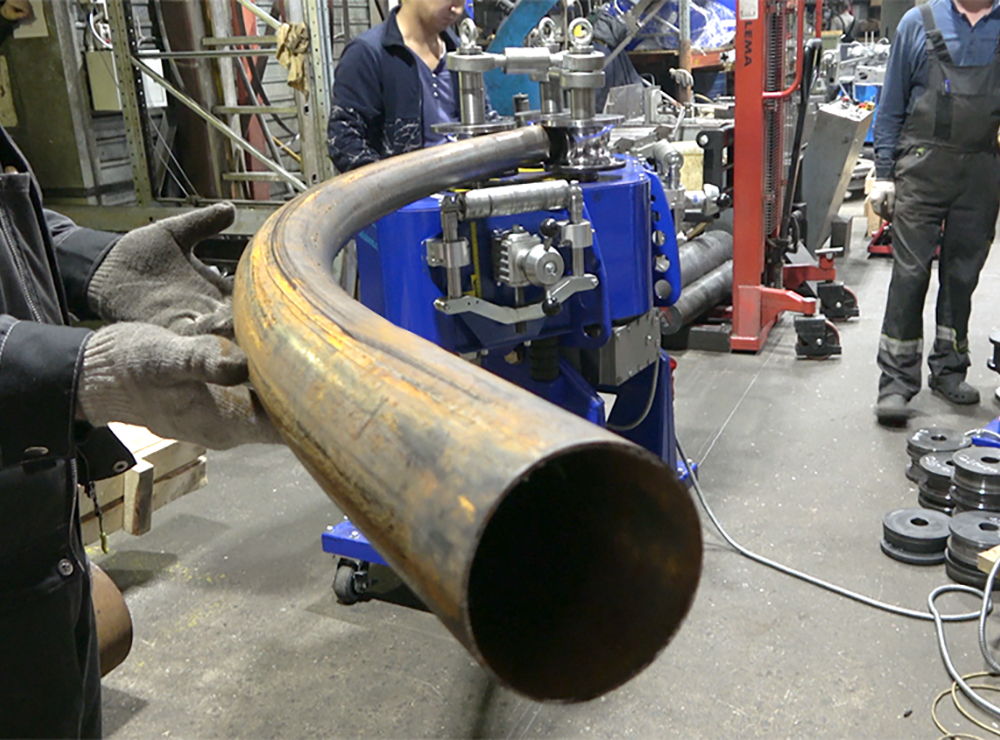

Гибка трубы диаметром 89х2 мм в дугу на 3-х роликовом профилегибе 3RE-80

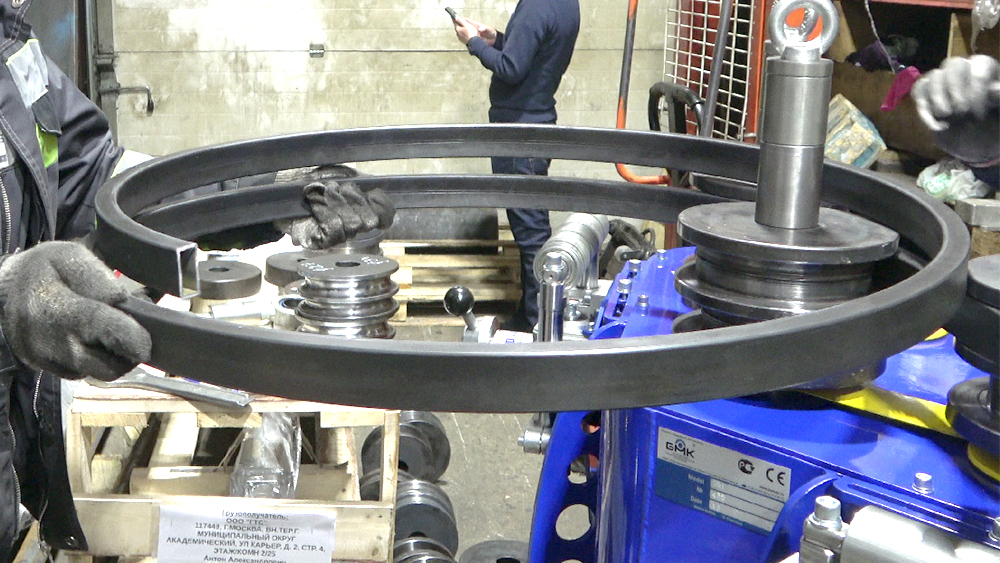

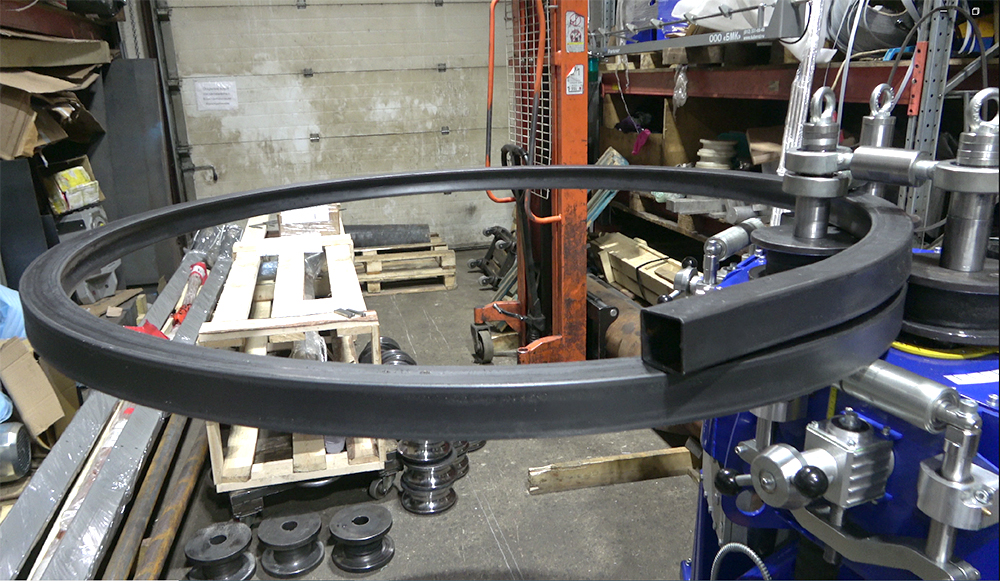

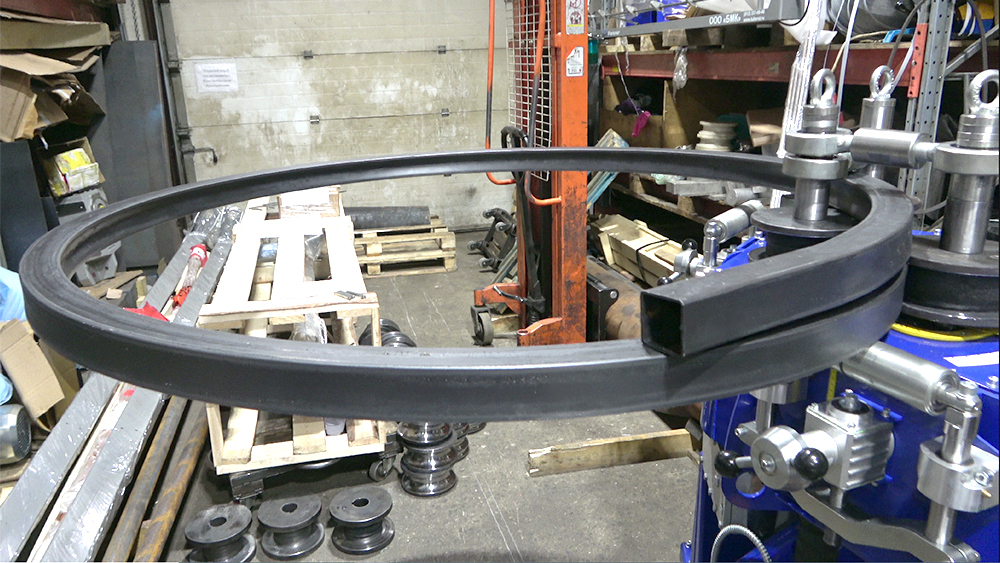

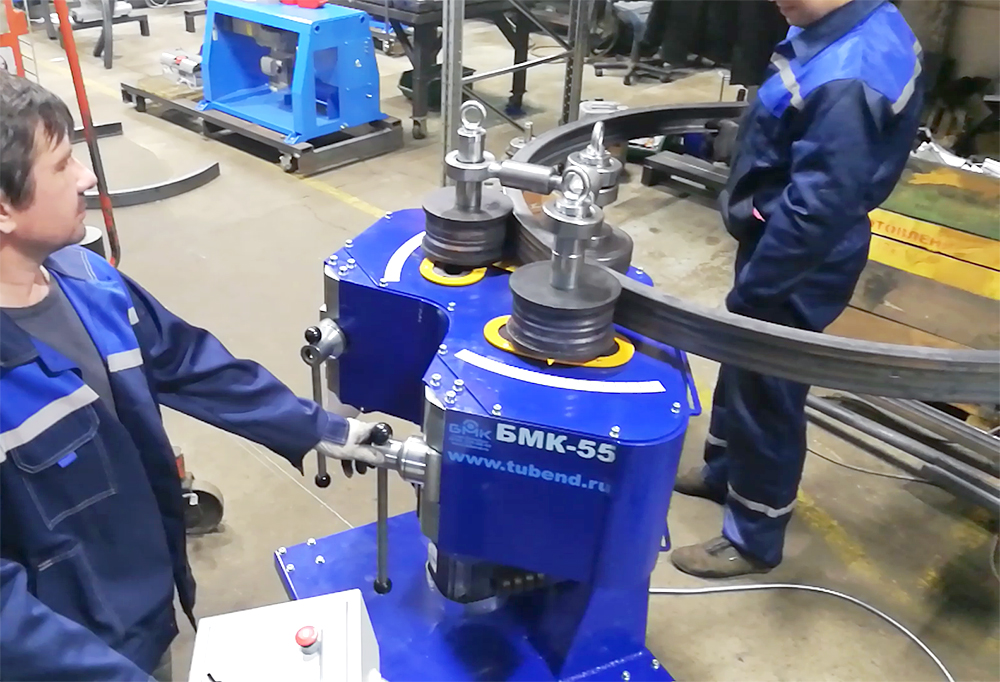

Гибка квадратной трубы 60х60 мм в кольцо на 3-х роликовом профилегибе 3RE-80

=> Смотреть все фото и видео гибки спиралей, колец и дуг

=> Смотреть все фото и видео гибки профильного проката

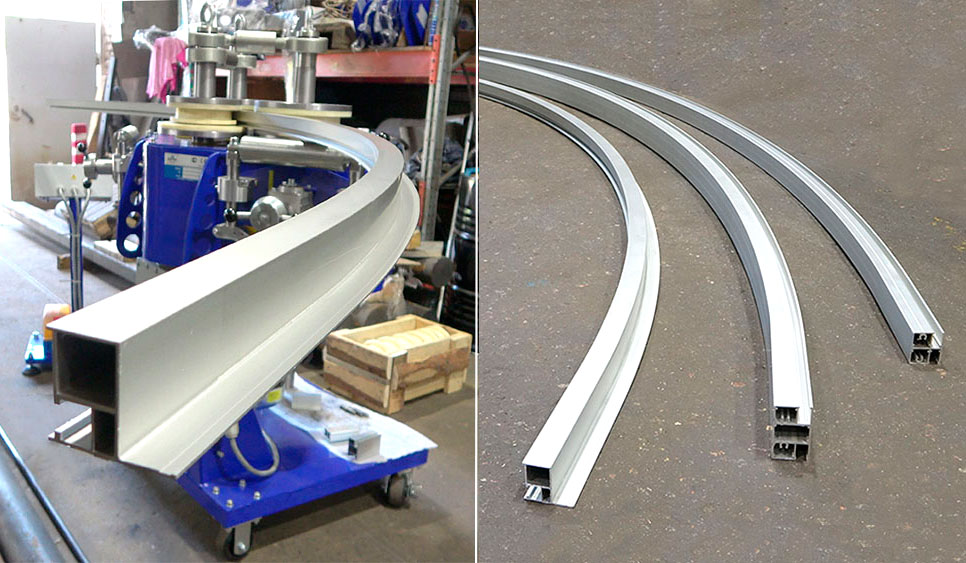

Гибка сложных алюминиевых профилей в дугу

Профилегиб для алюминиевого профиля  Согнуть алюминиевый профиль в дугу

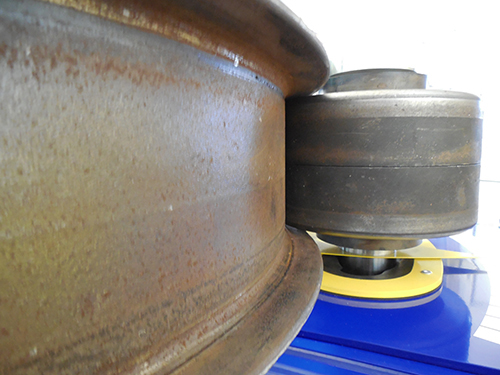

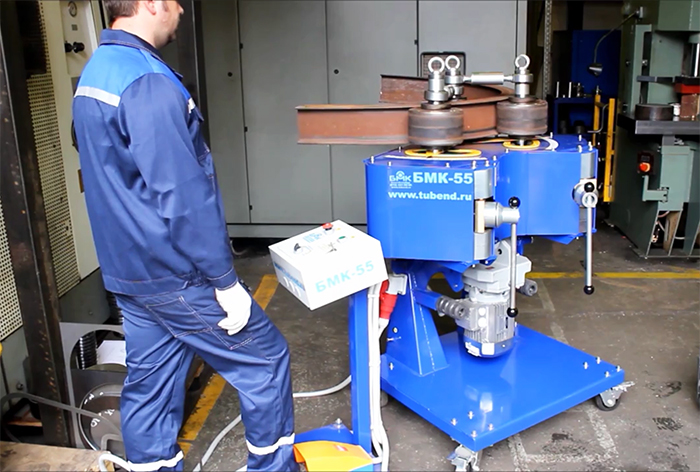

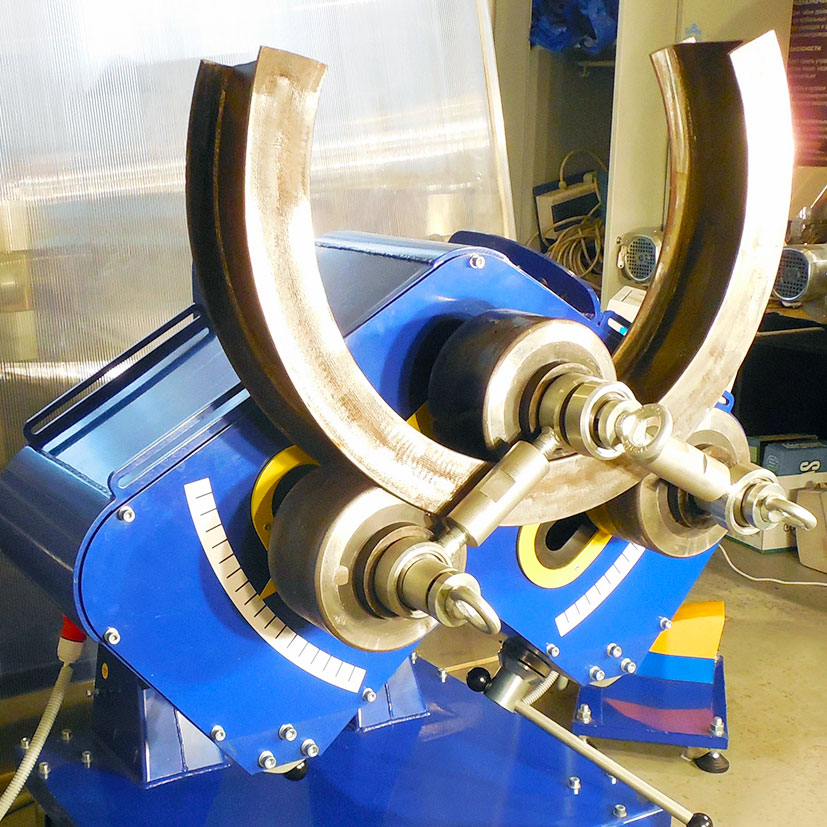

Гибка двутавра 14 на профилегибе 3RE-80

Станок гибочный для профильного проката  трубогиб 3-х роликовый для гибки двутавра

Гибка спиралей. Трубогиб для гибки спиралей.

Трубогиб для гибки спиралей. Спираль из круглой трубы  Спираль виток к витку из профильной трубы согнутая на трубогибе 3-х роликовом 3RE-60

Спираль из круглой трубы согнутая на трубогибе 3-х роликовом 3RE-60  Спираль виток к витку из профильной трубы согнутая на трубогибе 3-х роликовом 3RE-60

Трубогиб для гибки спиралей  Спираль согнутая на трубогибе

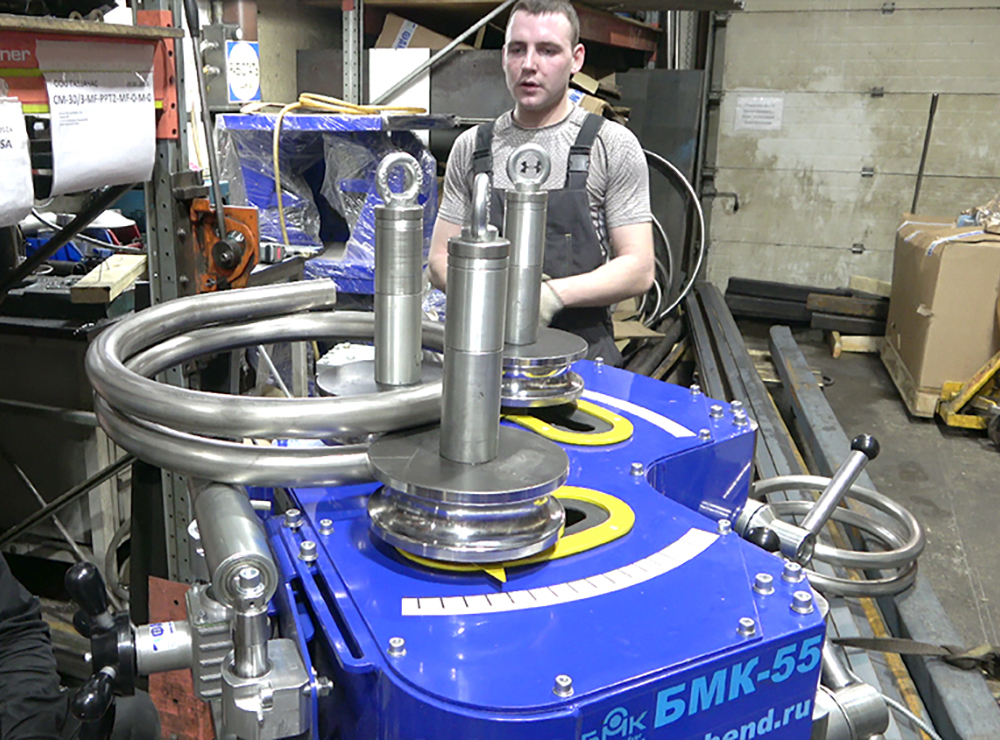

Гибка трубы из нержавейки на 3-х роликовом трубогибе 3RE-80

Трубогиб для гибки трубы нержавейки в кольцо  трубогиб 3-х роликовый для гибки полированных нержавеющих труб

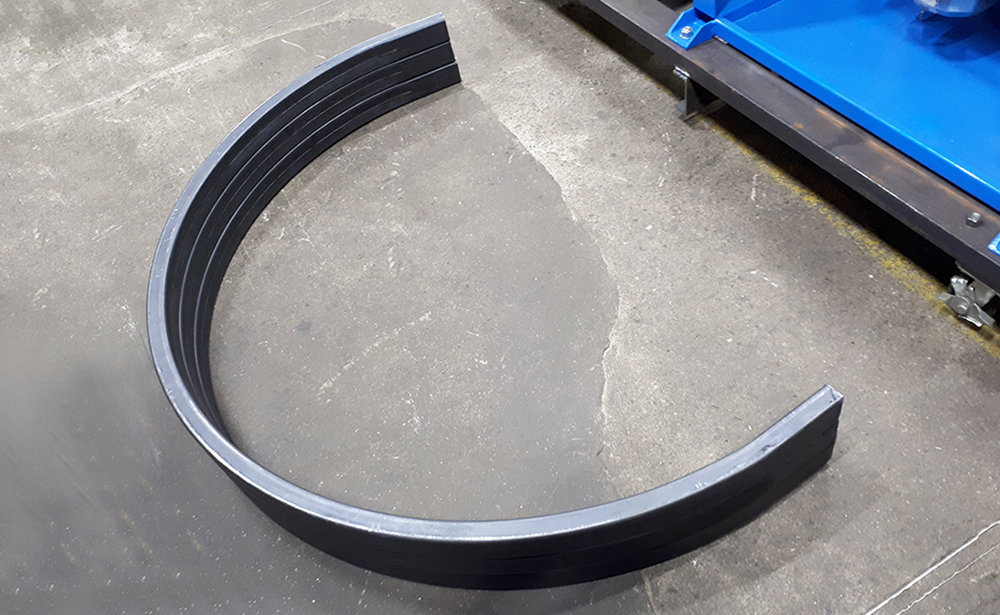

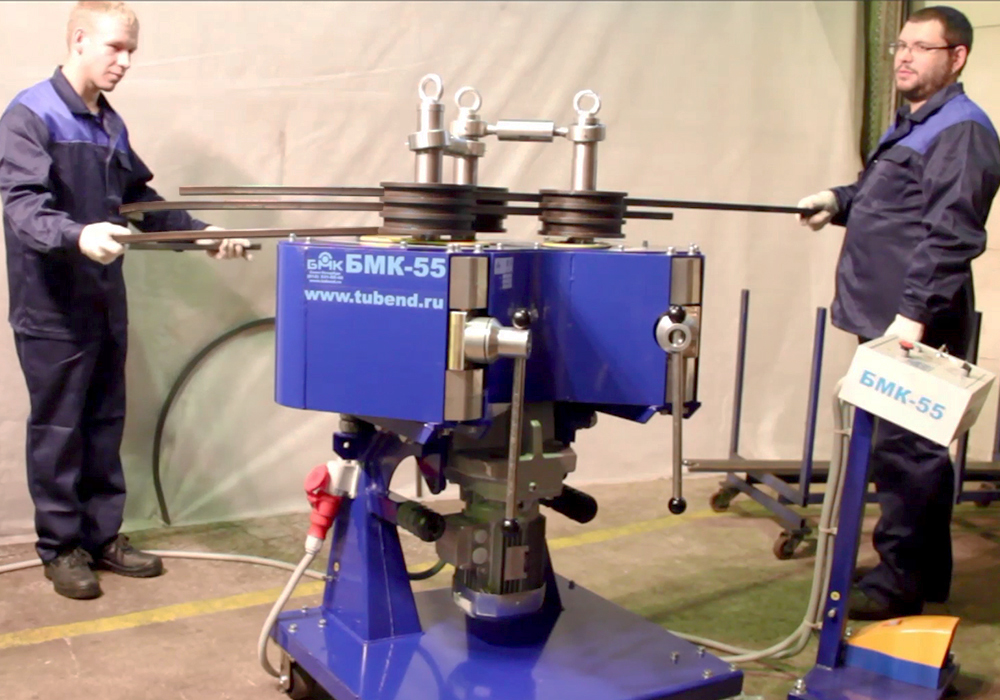

Одновременная гибка 3-х квадратных труб на 3-х роликовом профилегибе 3RE-80

Станок гибочный для профильных труб  Трубогиб 3-х роликовый для гибки профильных труб

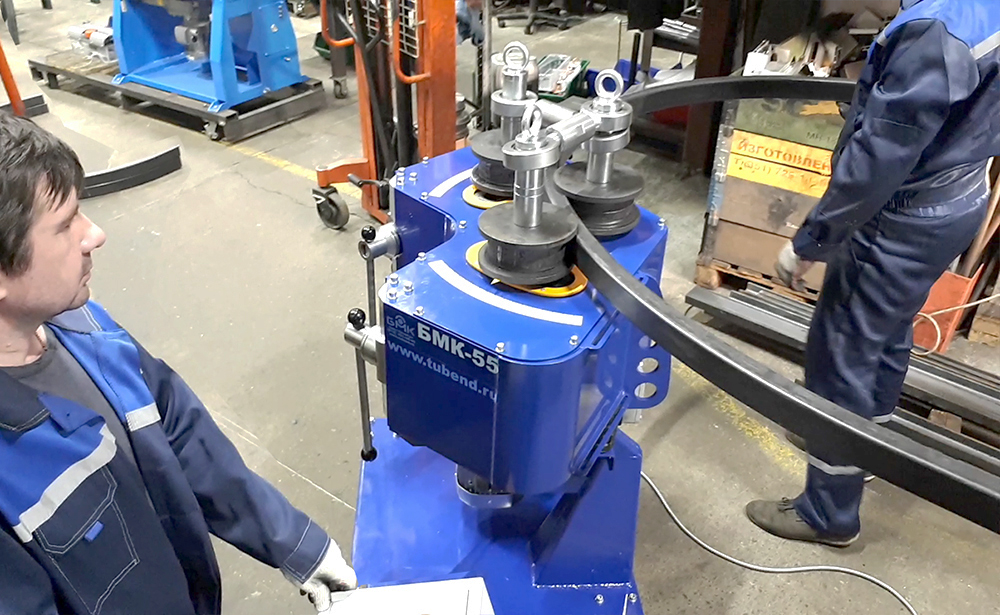

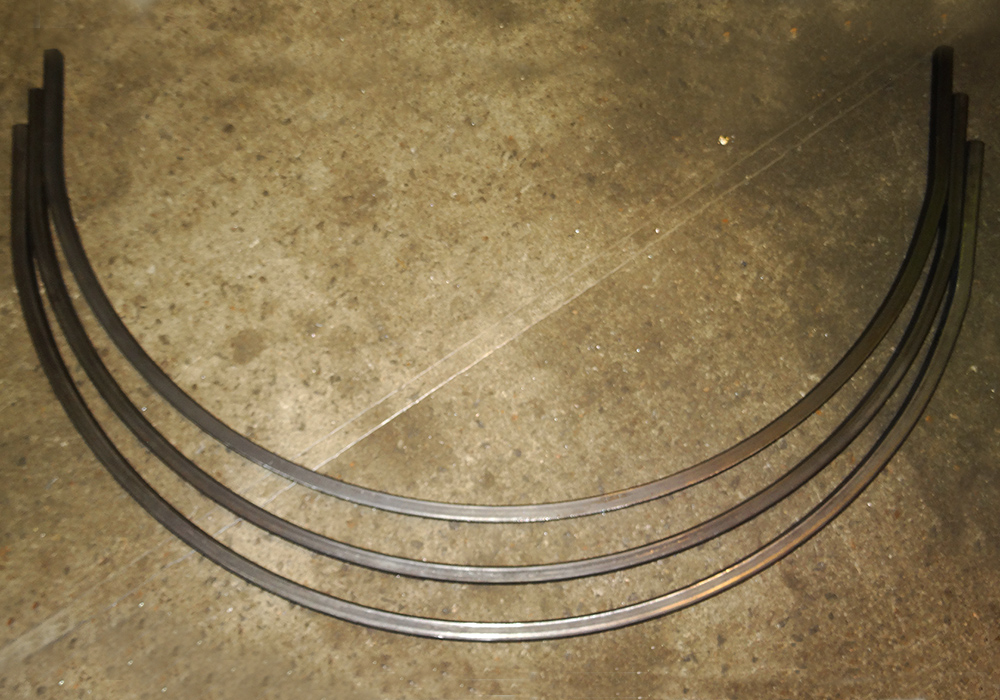

Поточная гибка 3-х квадратных труб на 3-х роликовом профилегибе 3RE-80

Станок гибочный для профильных труб  Гибка квадратных труб со 100% повторяемостью

Трубы 76х5мм и 57х4мм, согнутые в кольцо

трубогиб 3-х роликовый бмк-55у трубы согнутые в кольцо  трубогиб 3-х роликовый бмк-55у труба 57х4 согнутая в кольцо

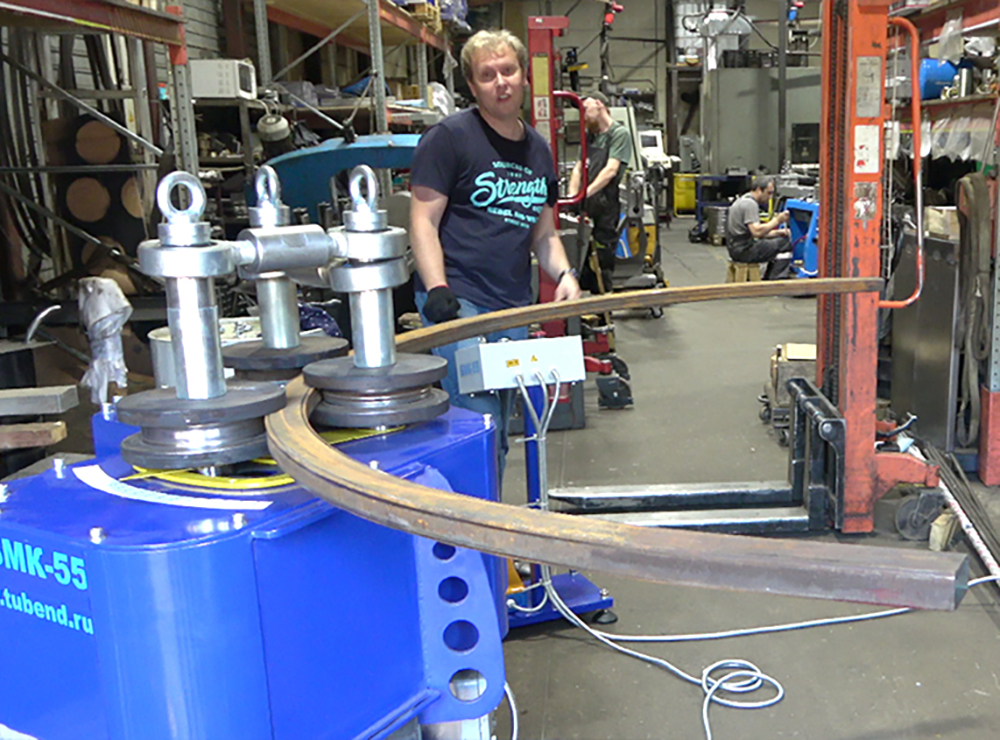

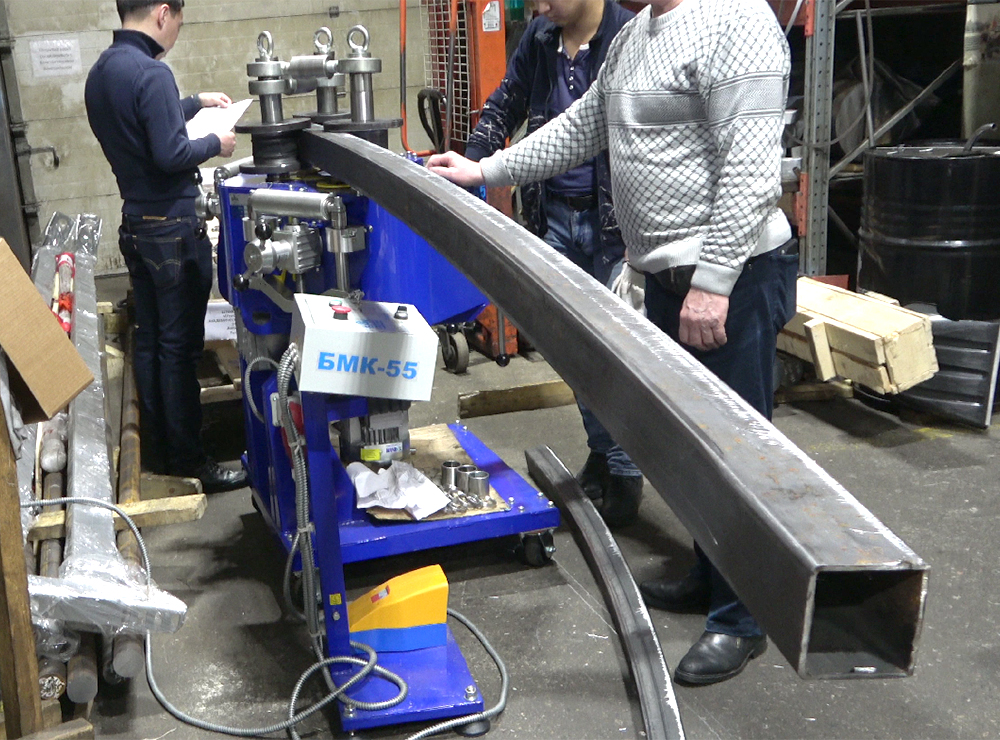

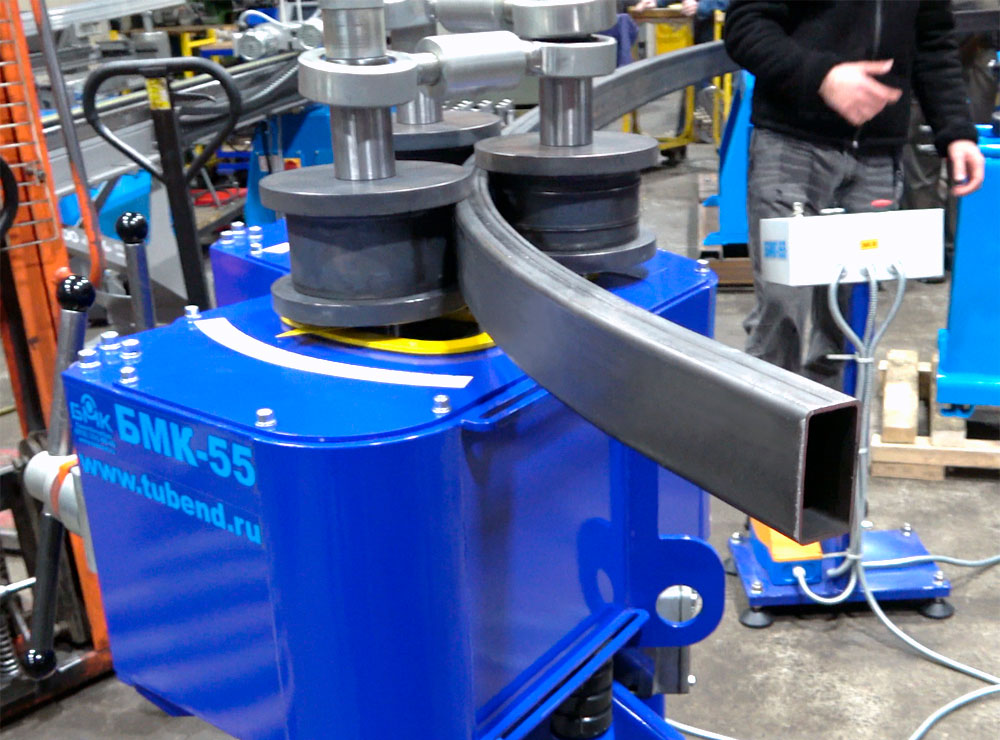

Гибка трех прямоугольных труб 80х40 мм в дугу со 100% повторяемостью на трубогибе 3RE-80 (БМК-55У)

Профилегиб 3-х роликовый гибка прямоугольной трубы  Профилегиб вальцевый гибка прямоугольных труб со 100% повторяемостью

Гибка швеллеров

Гибка швеллера с разными полками в дуги

Профилегиб для швеллера   Гибка швеллера на профилегибе

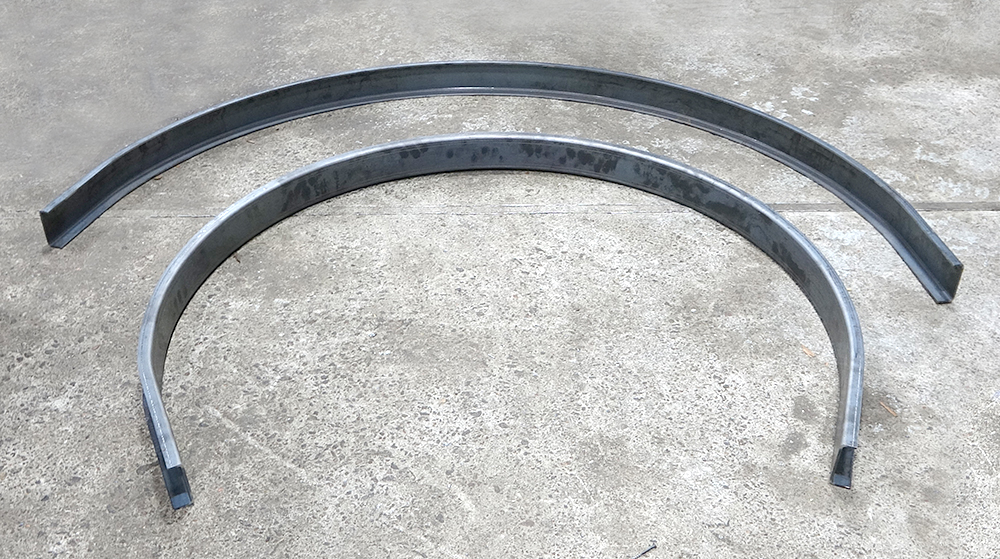

Гибка уголка

Профилегиб для уголка  Гибка уголка на профилегибе

Гибка профильных труб

Стальные трубы 40х20 мм и 60х60 мм

Профилегиб для профильной трубы  Профилегиб для профильной трубы

Профилегибочный станок БМК-55У применяется:

  • в судостроение.
  • в машиностроение.
  • при гибке труб и профилей в строительстве.
  • при производстве промышленного оборудования.
  • при производстве детских площадок.
  • при производстве рекламных конструкций и торгового оборудования.
  • при производстве спортивного оборудования.
  • при изготовлении винтовых лестниц, козырьков, дорожных знаков.
  • при производстве мебели.
  • при изготовлении ангаров, эллингов, закладных элементов арматуры, балок крепления, осветительных мачт и тд.
