Ручной трубогиб

Ручные трубогибы находят широкое применение в мелкосерийных, штучных и экспериментальных производствах. На таком трубогибе все операции, включая гиб трубы, осуществляются вручную, что ограничивает диапазон используемых труб наружным диаметром до 30 мм.

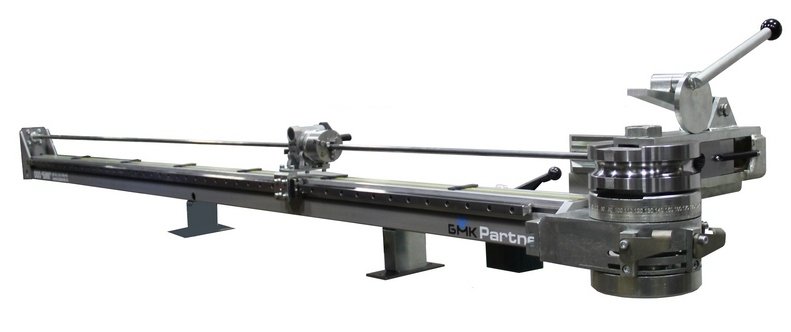

Ручной 3-х координатный трубогиб CM-30/3 PARTNER
Ручной 3-х координатный трубогиб CM-30/3 PARTNER

Макс. диаметр трубы 30x1,5 мм
Назначение: сложные, пространственные изделия

ПОДРОБНЕЕ
Ручной 2-х координатный трубогиб CM-30/2 PARTNER
Ручной 2-х координатный трубогиб CM-30/2 PARTNER

Макс. диаметр трубы 30x1,5 мм
Назначение: Г, П, U образные детали

ПОДРОБНЕЕ

Ручной трубогибочный станок может быть одно, двух и трех координатным, дорновым и бездорновым. При выборе трубогиба следует обратить особое внимание на возможность программирования углов гиба, контроля углов поворота трубы в пространстве и программирования расстояний между гибами, что очень важно для обеспечения высокой повторяемости изготавливаемых деталей.

Программируемые ручные трубогибочные станки

Практически все ручные трубогибочные станки, кроме производимых Балтийской Машиностроительной Компанией (ООО «БМК»), не позволяют программировать углы гибов, расстояния линейного выдвижения трубы в точки начала очередных гибов и  контролировать углы поворота трубы в пространстве. В лучшем случае они обеспечивают только контроль углов гибов.

Одно координатный:

На одно координатных ручных трубогибах, работающих способом наматывания контролируются только углы гибов трубы. Контроль углов гибов осуществляется по градуировке лимба гибочного ролика. Одно координтаные  трубогибочные станки работают только в бездорновом режиме. Такие трубогибы целесообразно применять при изготовлении простейших трубных деталей, не имеющих жестких требований к повторяемости детали, и не требующих нескольких последовательных гибов.

Двух координатный:

На двух координатных трубогибах дополнительно к фиксируемым механическими упорами углов гибов, фиксаторами (упорами) программируется расстояние линейного выдвижения трубы до точек начала очередных гибов. Смена программы углов гибов и точек начала гибов осуществляется передвижением соответствующих упоров. Такая схема нашла удачную реализацию в ручных 2-х координатных трубогибах CM-30/2 Partner.

двухкоординатный ручной трубогиб

Этот ручной трубогиб работает способом наматывания как с дорном, так и без дорна и обеспечивает высокую повторяемость углов гибов и линейных выдвижений в точки начала очередных гибов.

Такой трубогиб просто находка для экспериментального, штучного, мелкосерийного и даже серийного производства, занимающегося гибкой квадратных, прямоугольных, плоскоовальных труб и специальных профилей из стали, меди, алюминия, титана и их сплавов. При незначительной стоимости CM-30/2 PARTNER обеспечивает хорошее качество гибов, производительность, исключительную для ручных станков точность и практически абсолютную повторяемость изготовленных деталей.

Трех координатный:

При незначительных объемах производства сложных, пространственных деталей из круглых труб, требующих высокой точности и повторяемости в машиностроении, судостроении, авиастроении, при изготовлении мебели и в других отраслях, широко применяется 3-х координатные трубогибы, типа CM-30/3 PARTNER , работающие способом наматывания с дорном на тонкостенных трубах, и без дорна – на толстостенных трубах

ручной трубогиб

3-х координатный ручной трубогиб CM-30/3 PARTNER в отличии от 2-х координатного трубогиба, имеет ручную каретку для позиционирования (ориентации) трубы в пространстве. Поворот в пространстве трубы, зажатой в патроне каретки, осуществляется прокручиванием штурвальчика редуктора с лимбом имеющем градуировкой по всему периметру лимба. 3-х координатный дорновый ручной трубогиб – это то, что необходимо для предприятия производящего серьёзную, ответственную продукцию.
