Полуавтоматический трубогиб с ЧПУ CE-51 MASTER


Полуавтоматический трубогиб с ЧПУ CE-51 MASTER

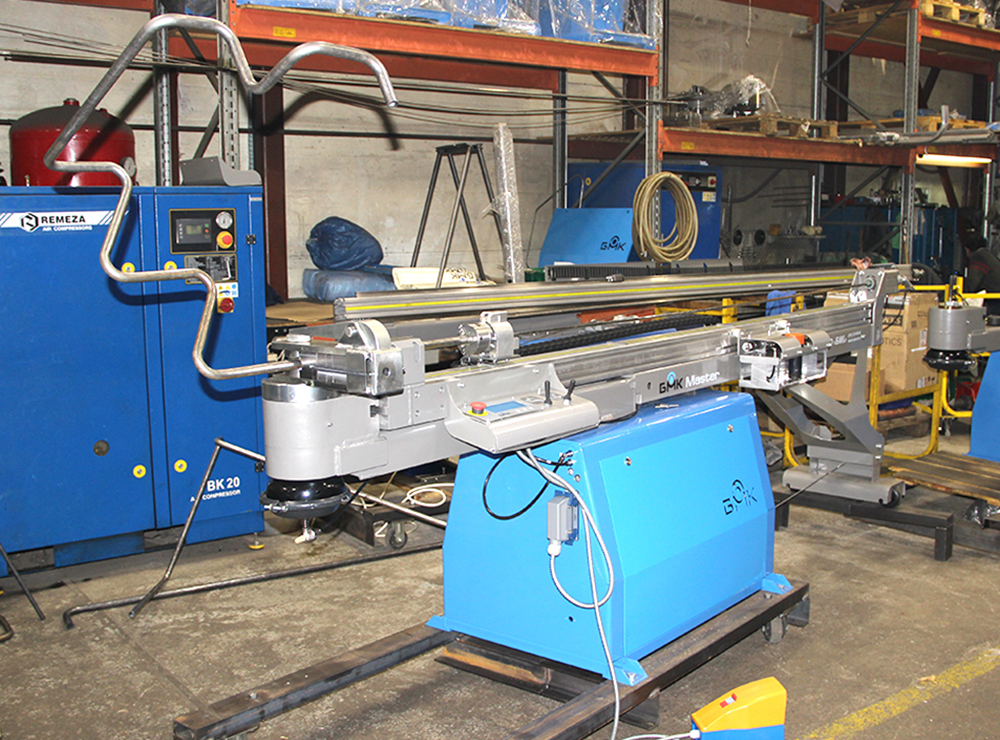

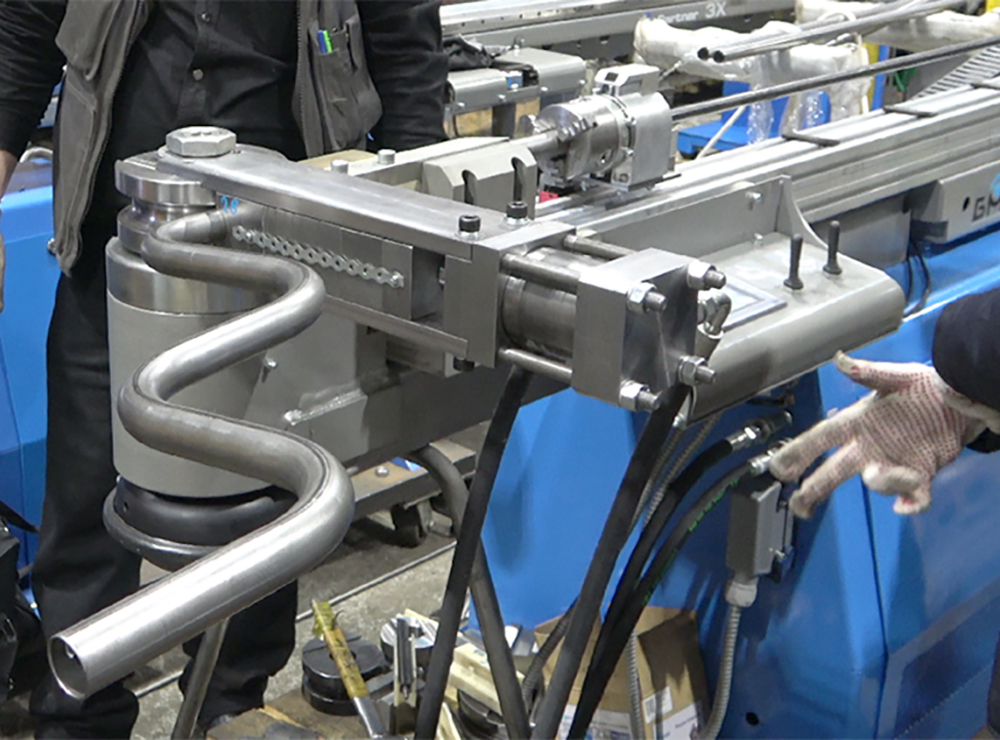

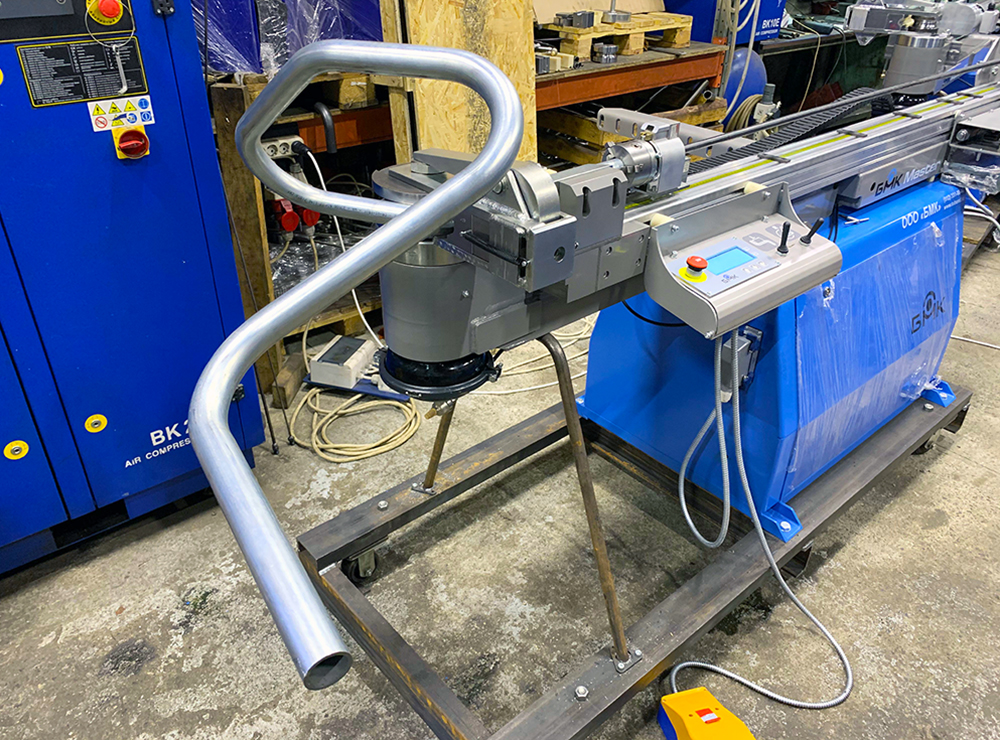

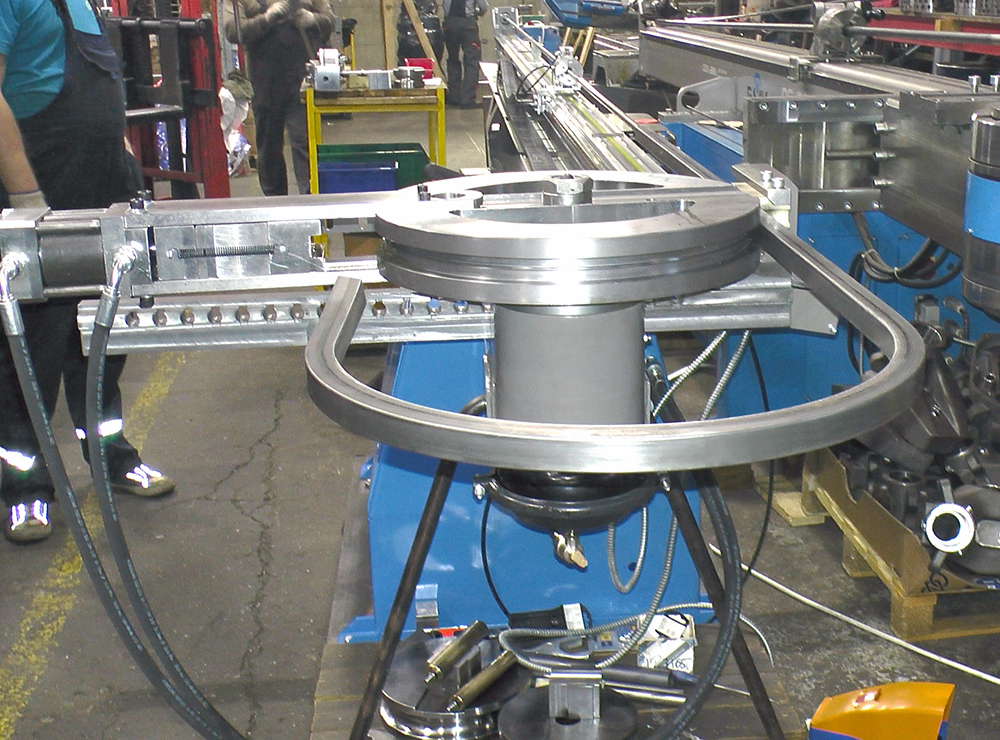

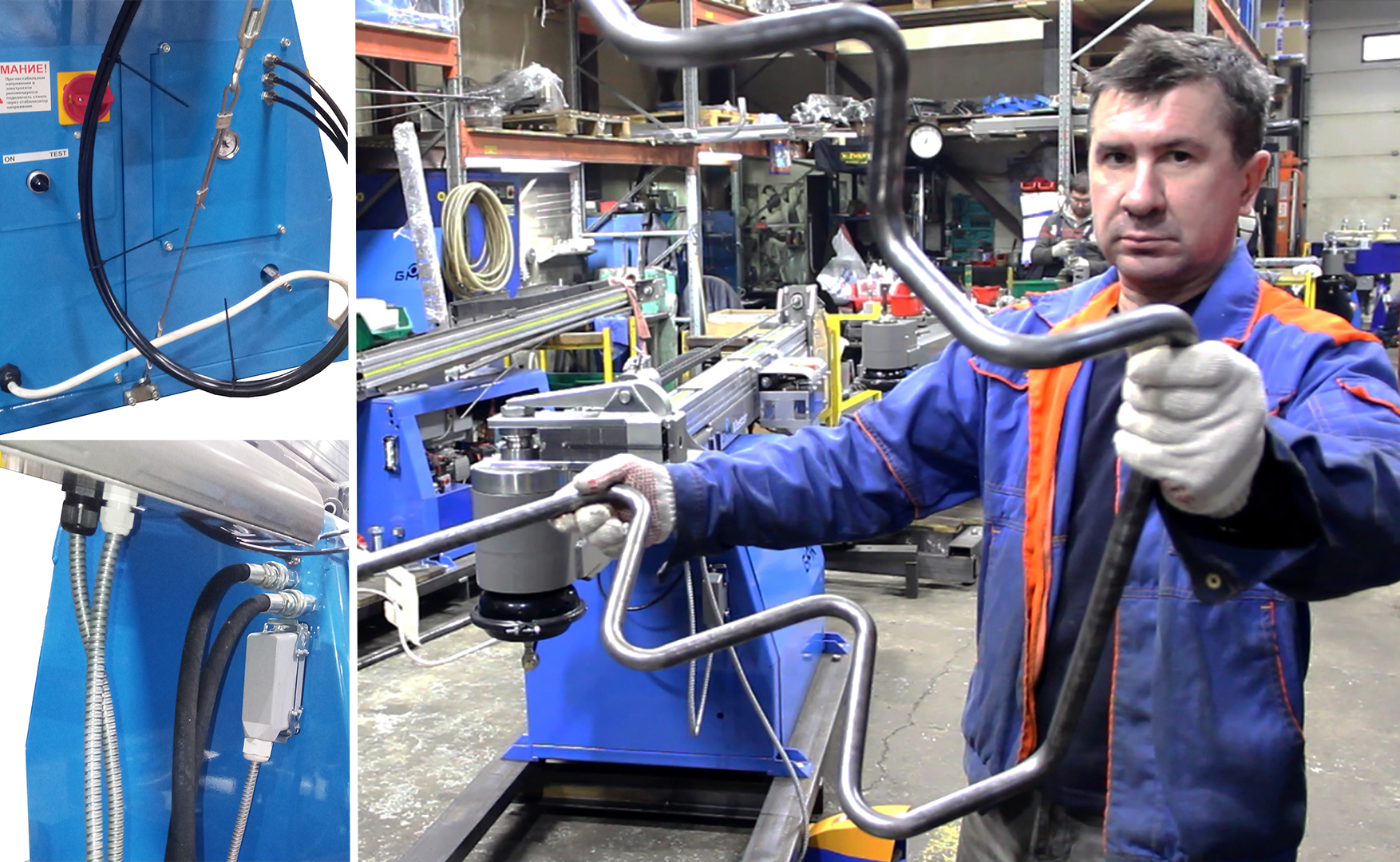

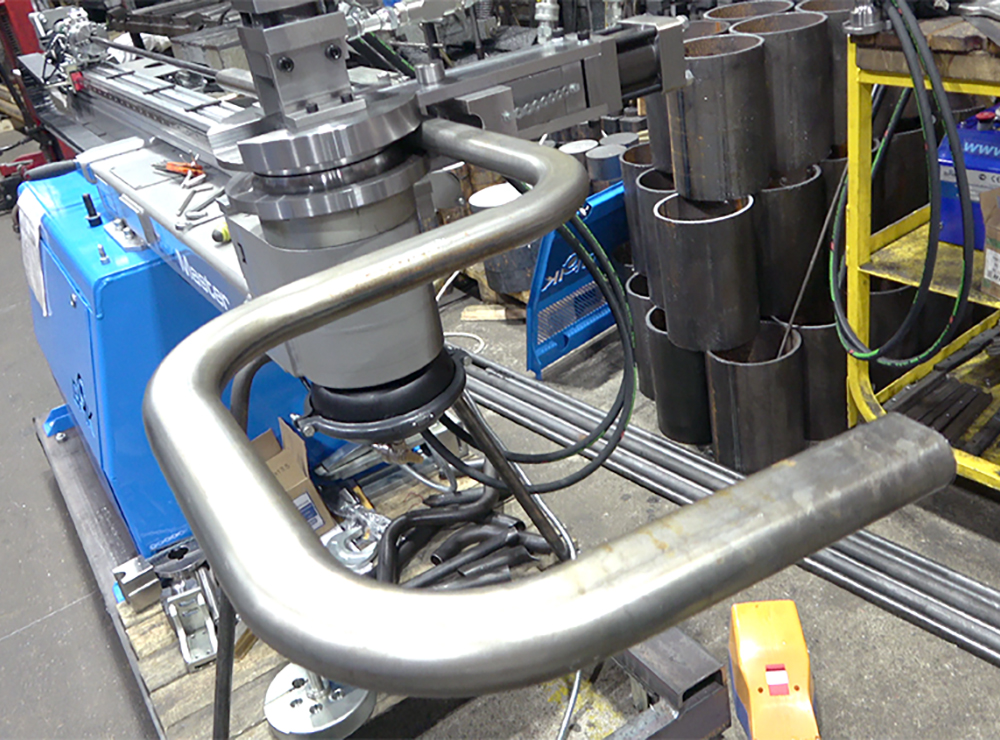

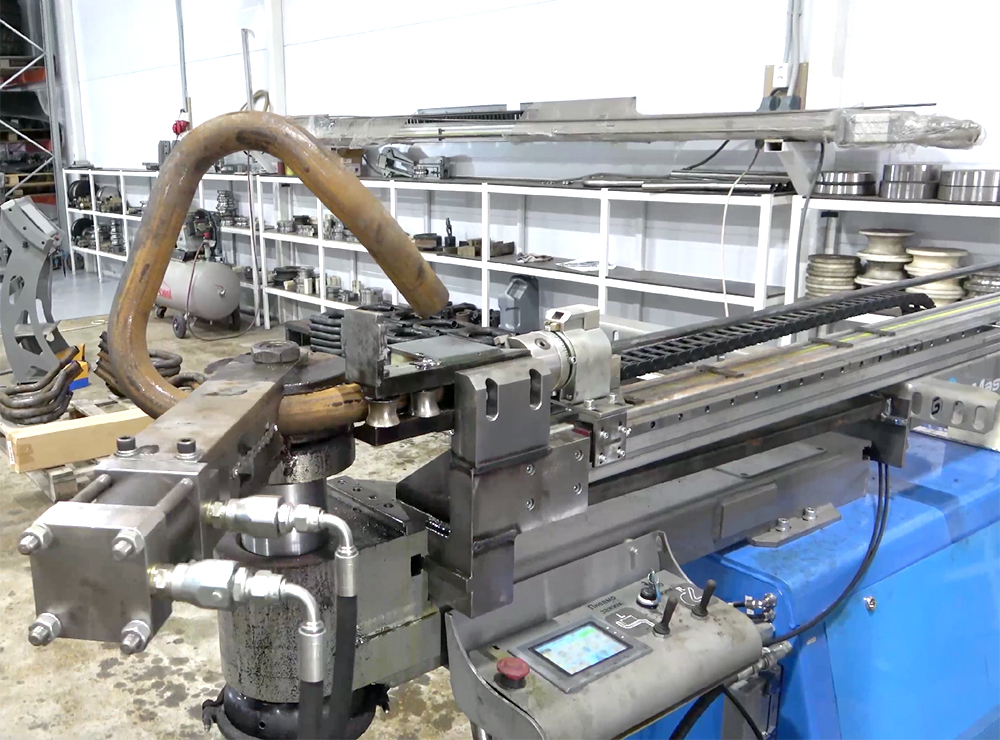

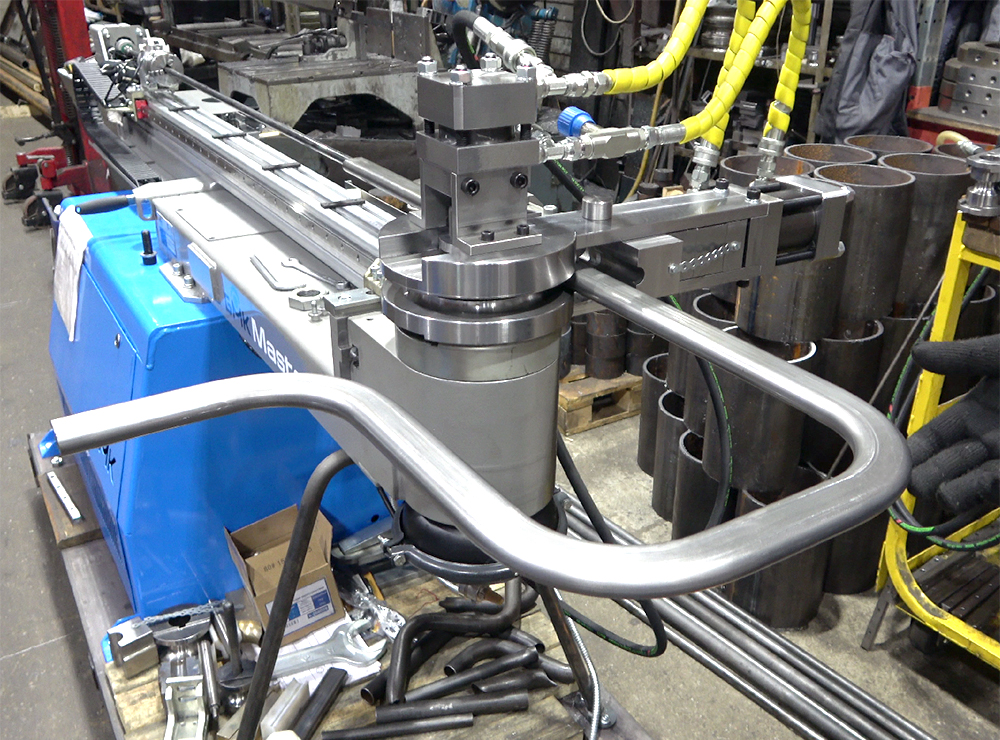

3-х координатный полуавтоматический NC трубогиб CE-51 Master предназначен для холодной, высокоточной, 3-х координатной, дорновой и бездорновой гибки:


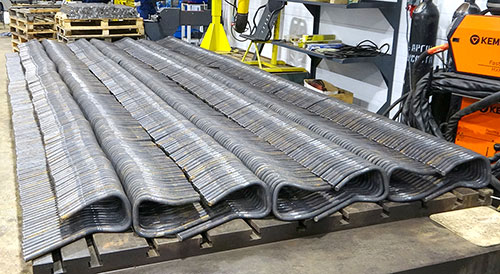

круглых труб и прутков, при выполнении пространственных гибов,

профильных труб, а так же

профильного проката


и других сложных профилей из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов способом наматывания.

Гарантия - 1 год на все узлы и механизмы.

Узнать цену

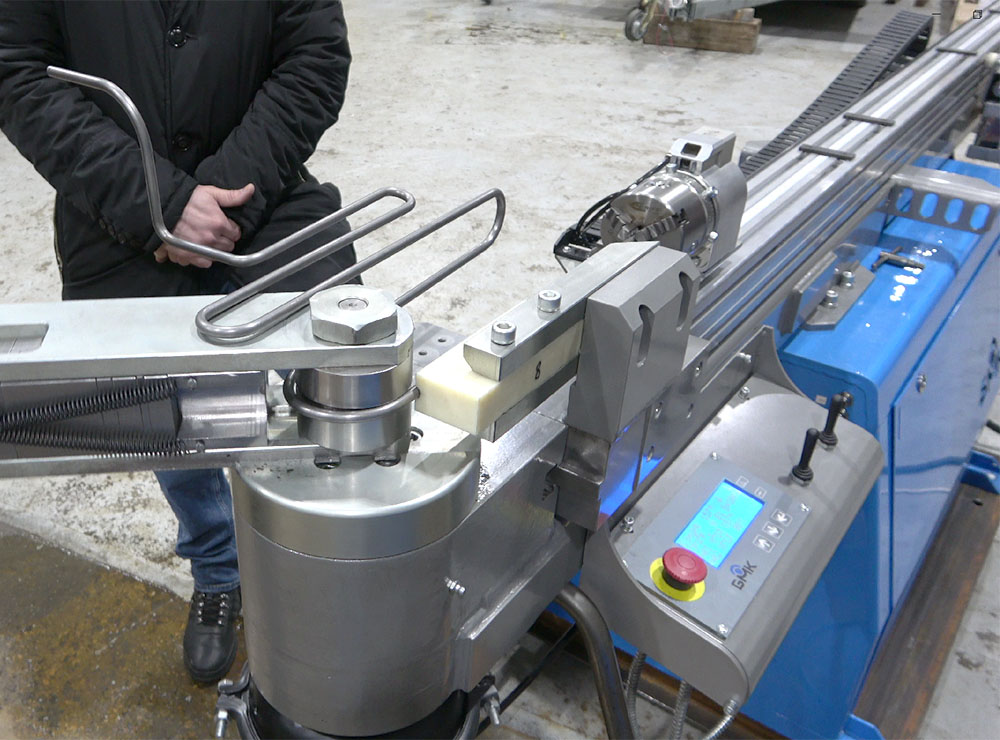

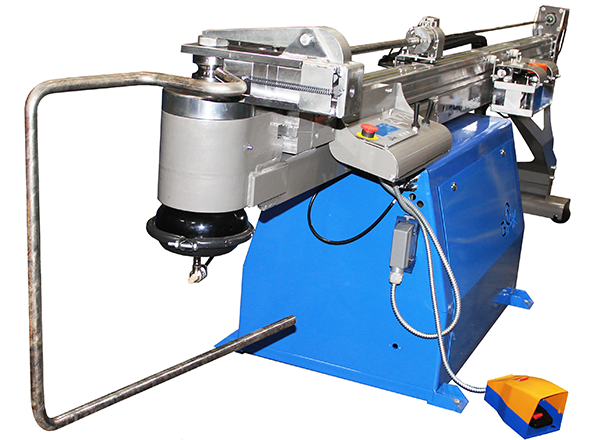

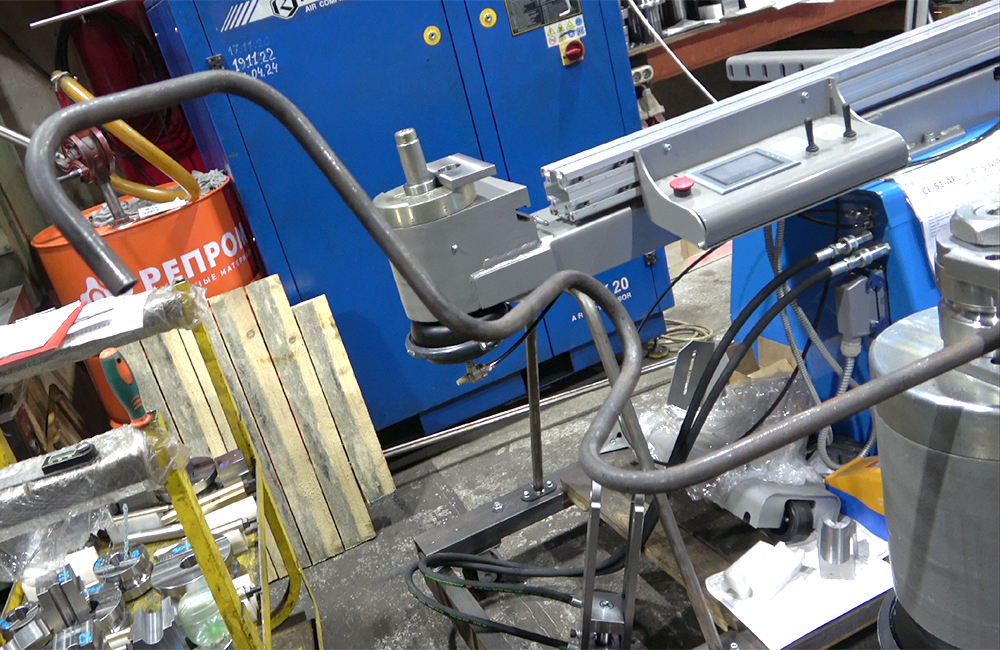

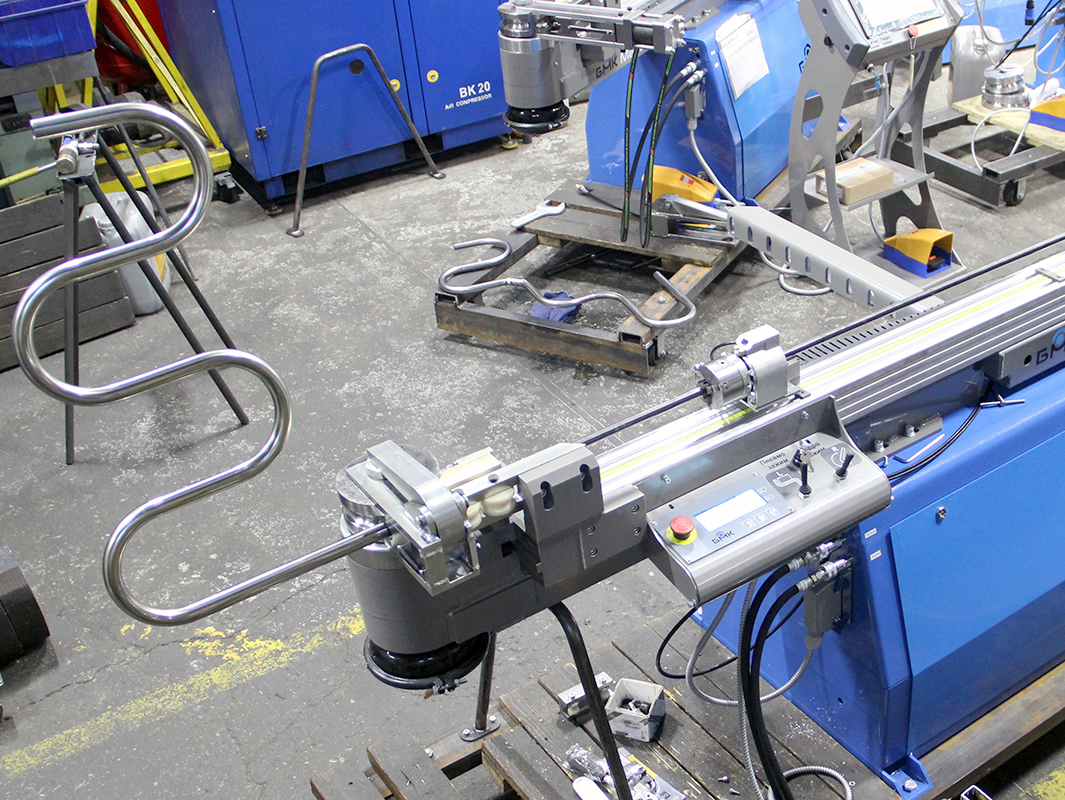

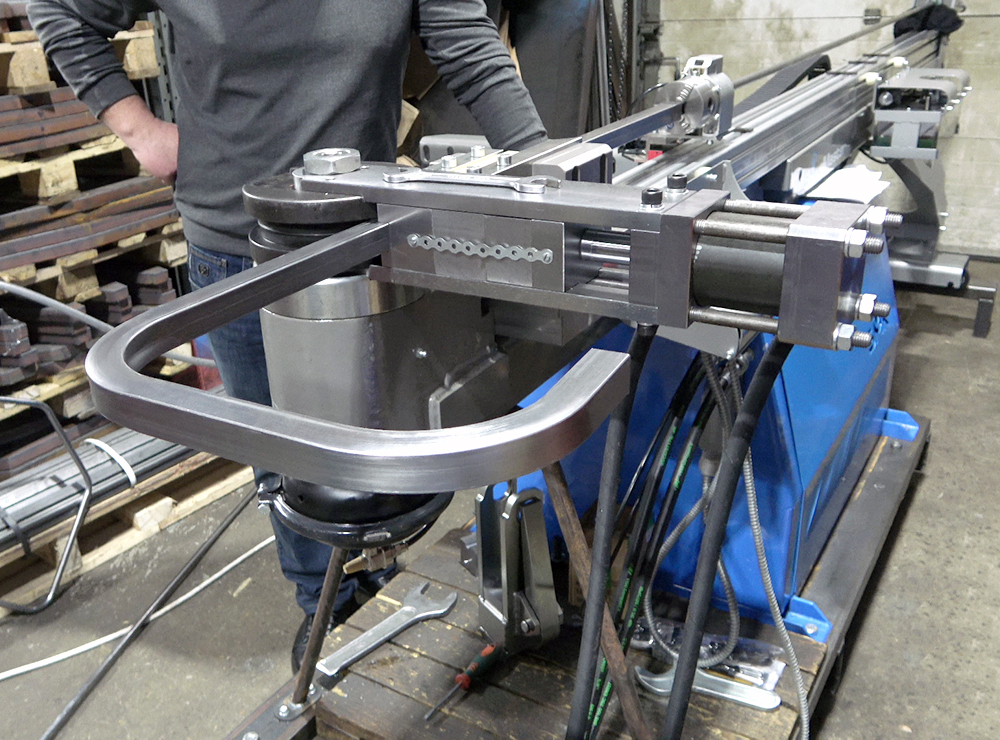

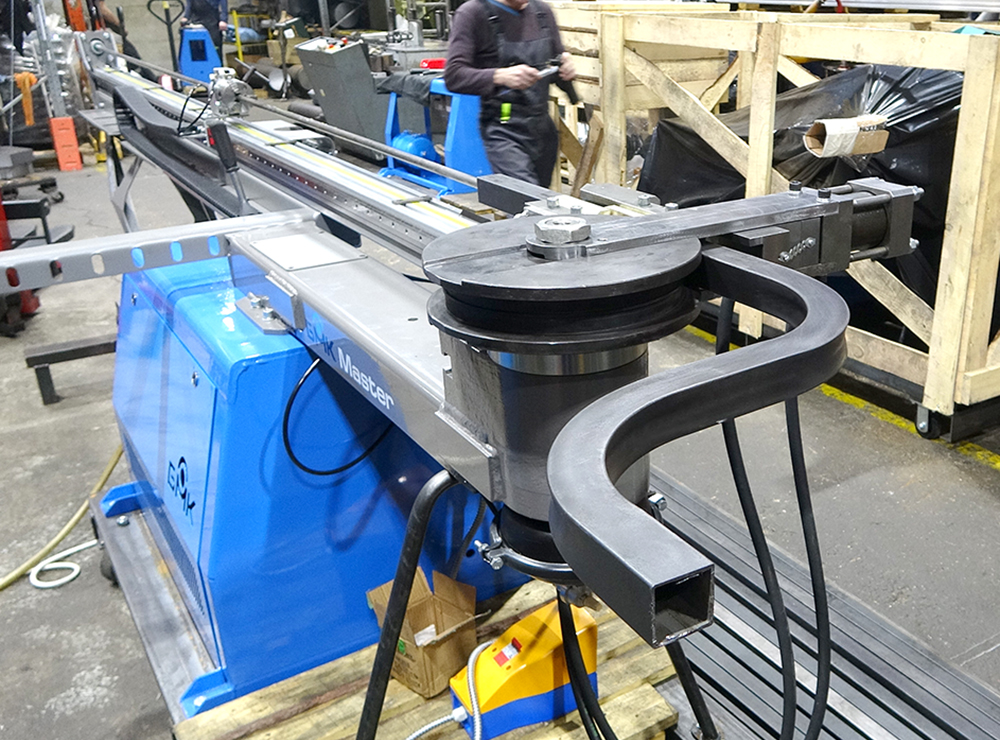

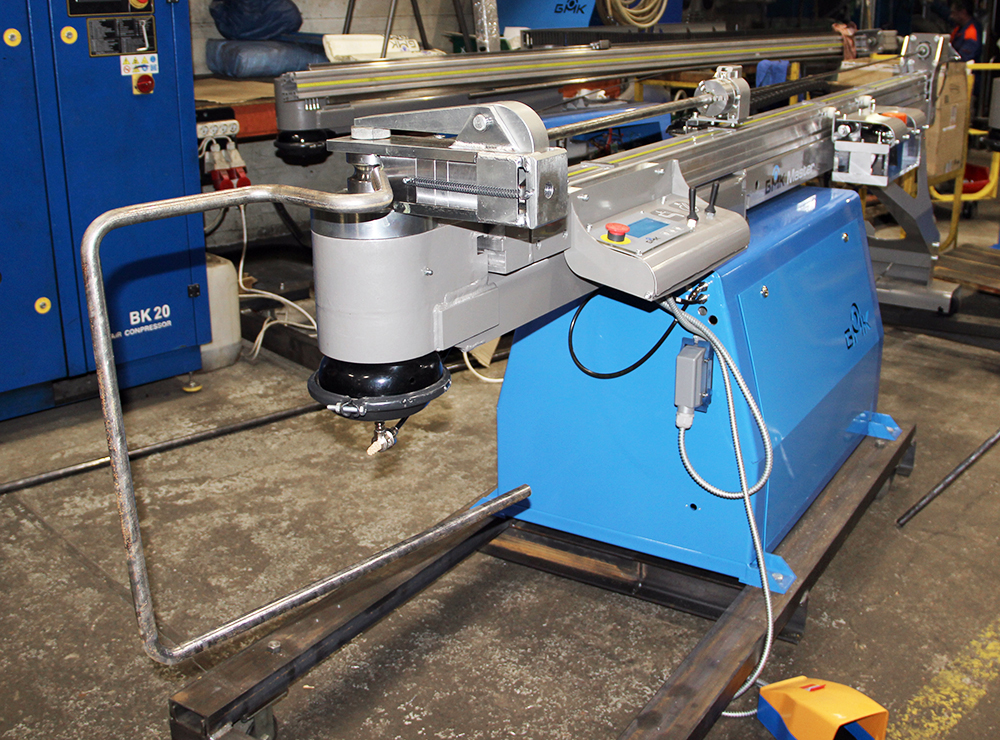

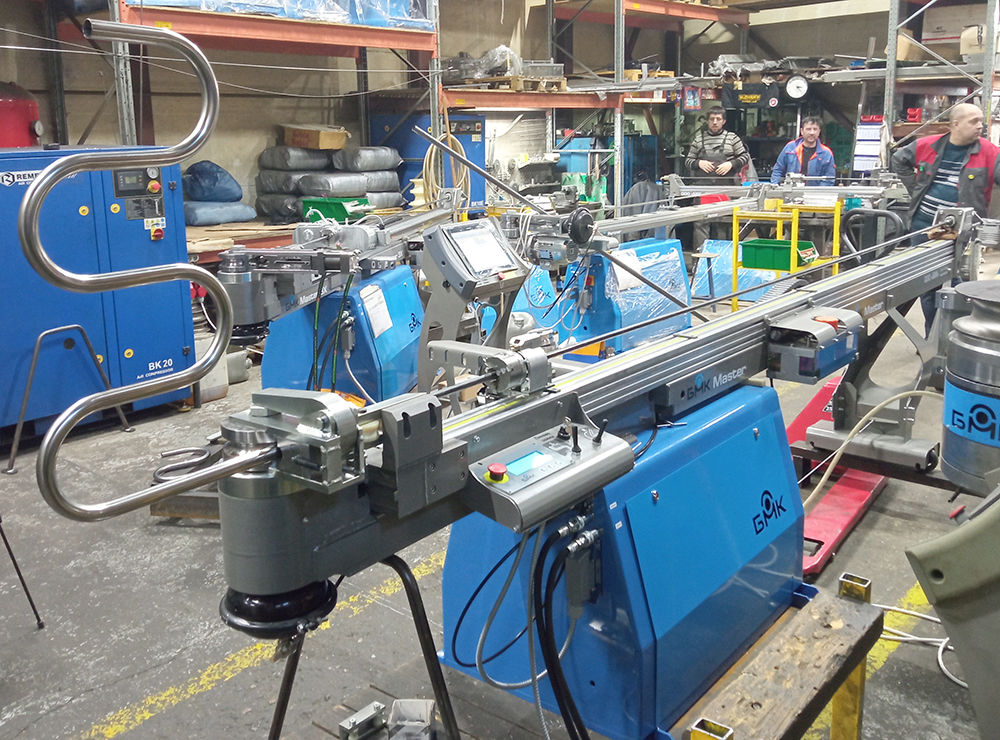

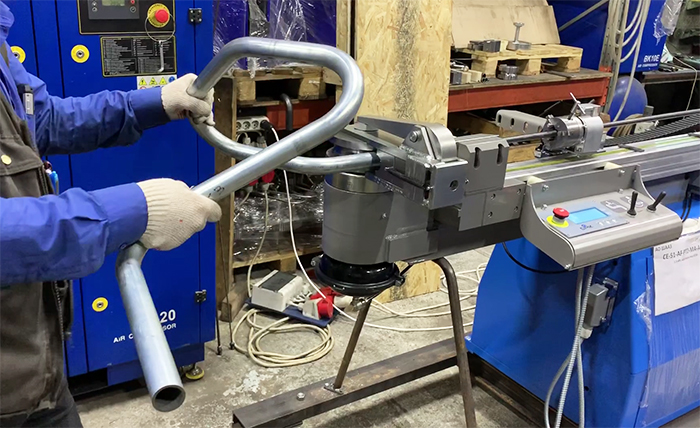

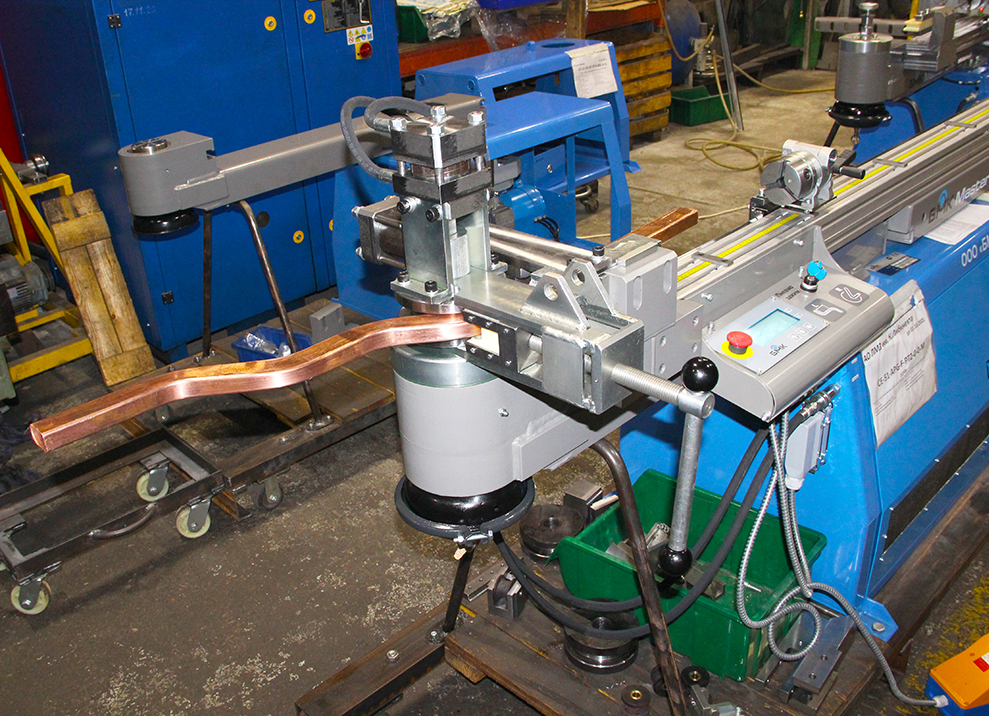

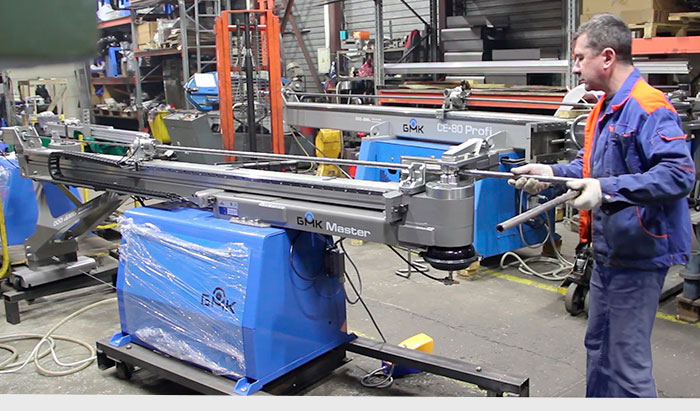

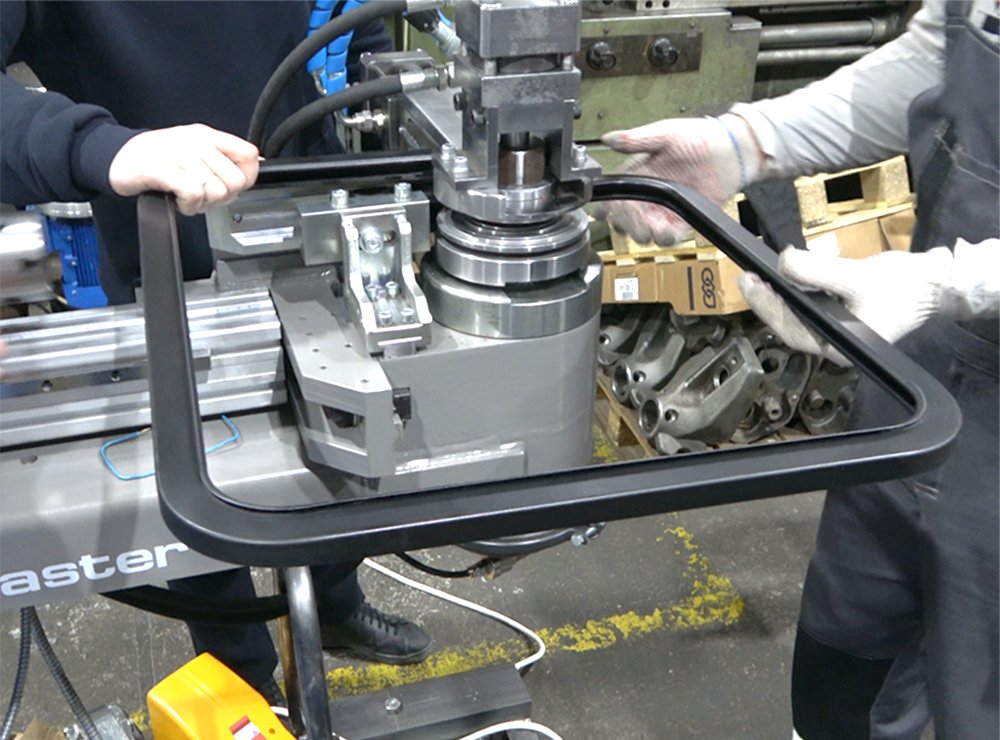

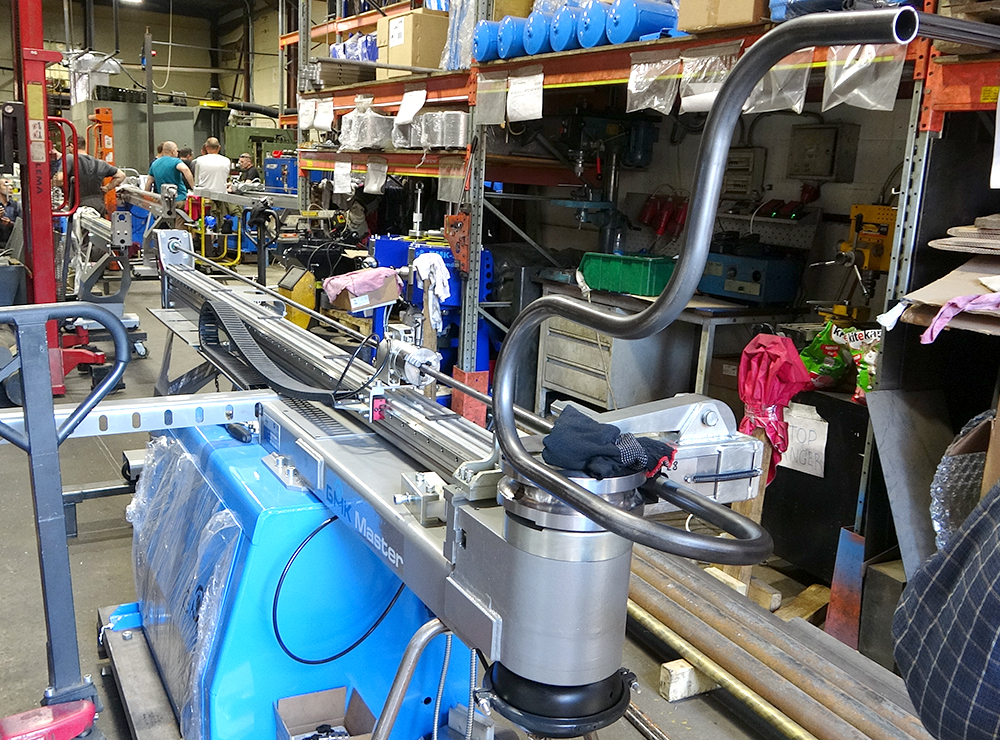

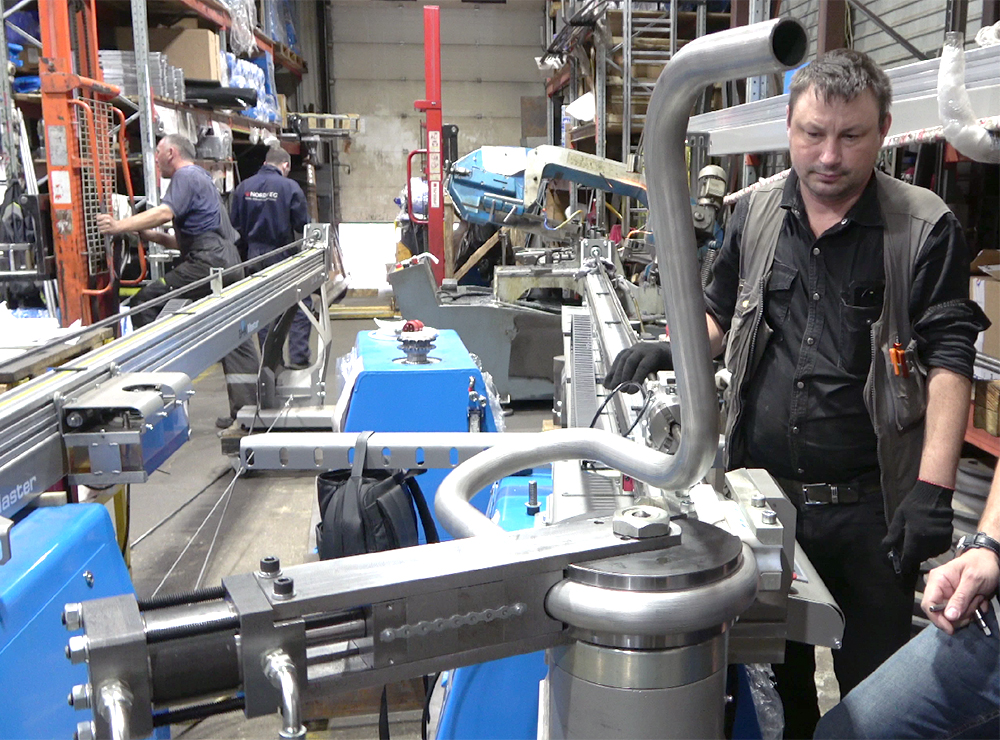

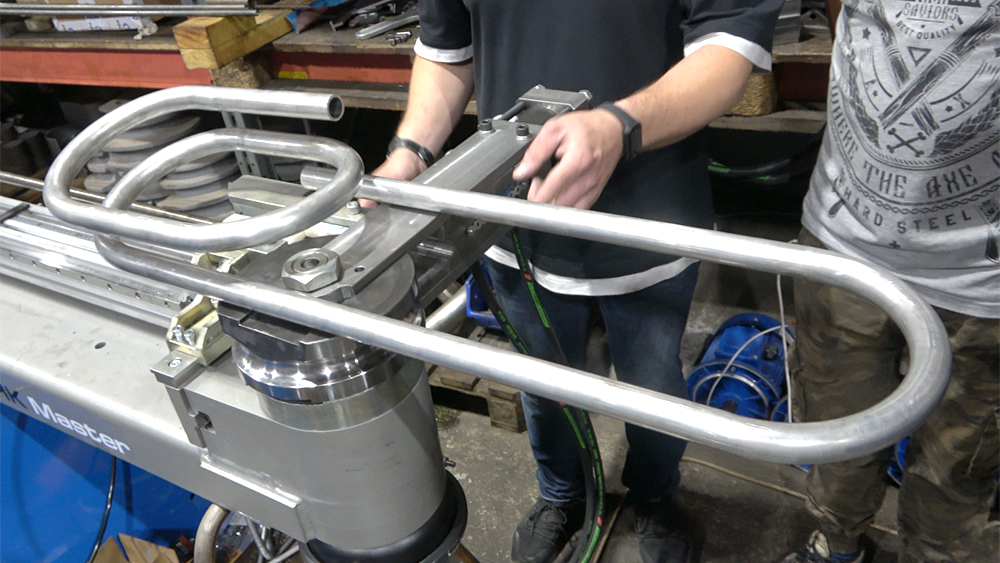

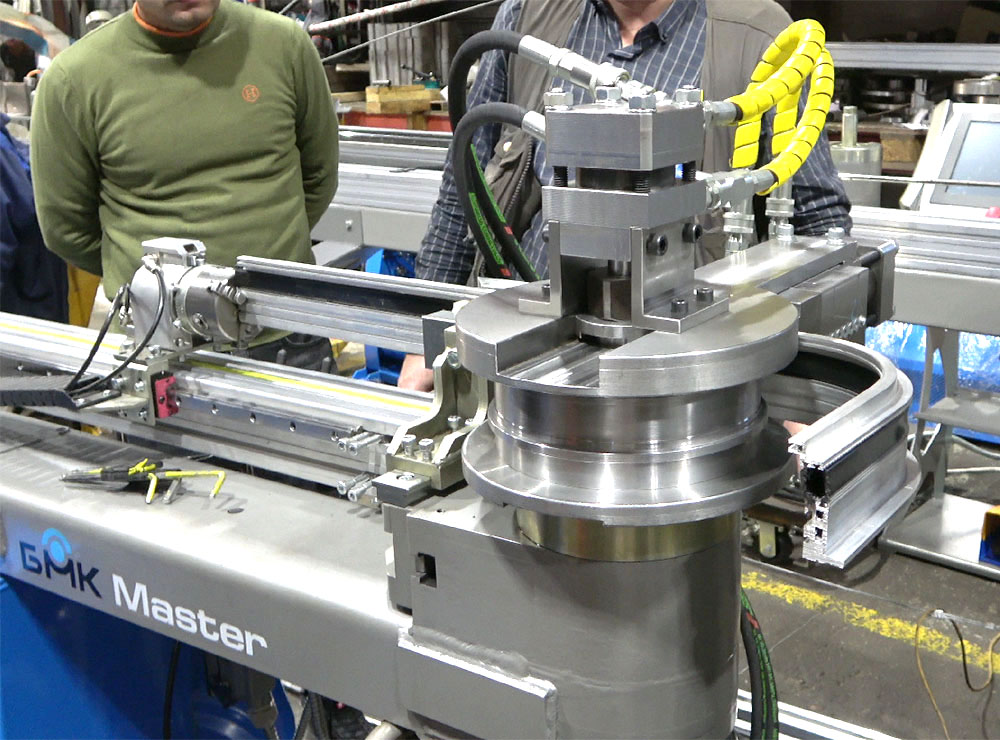

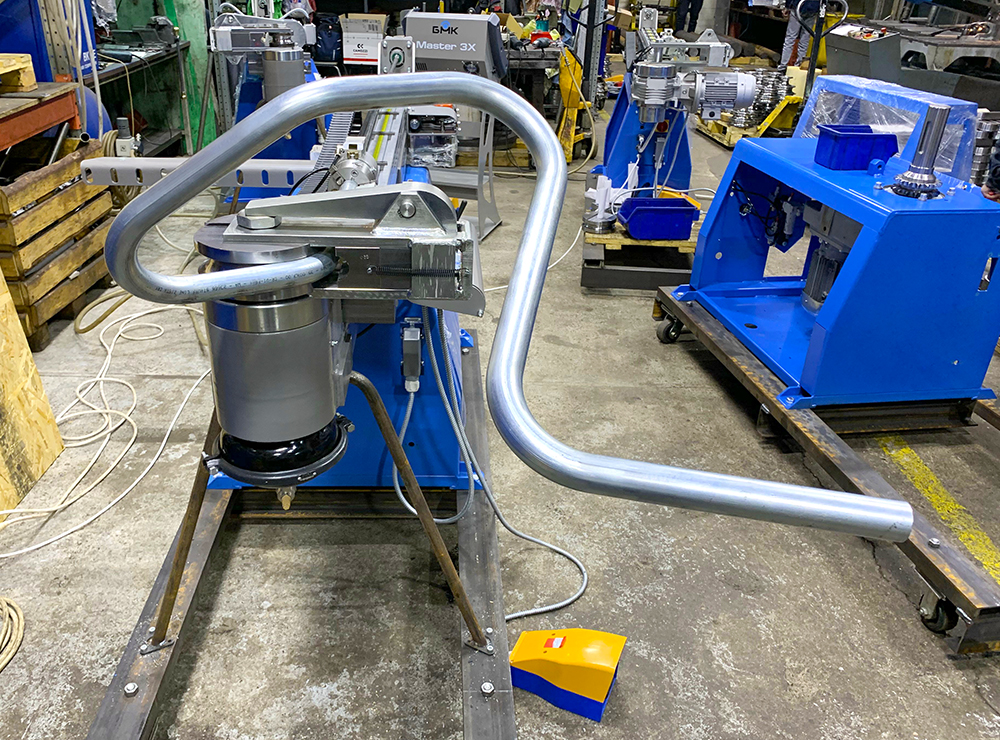

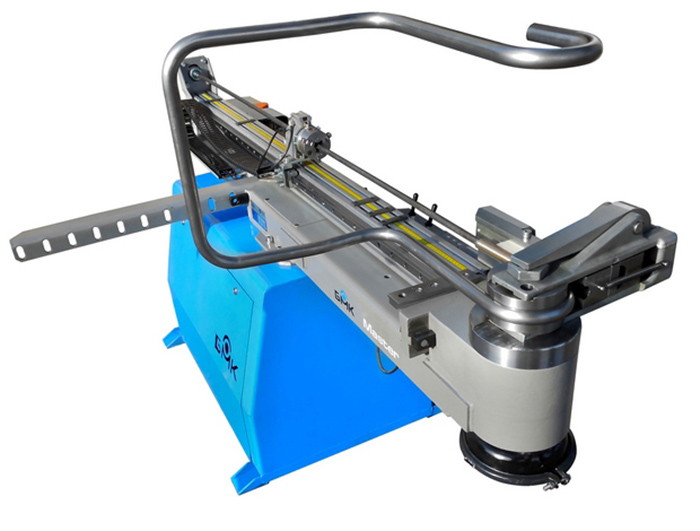

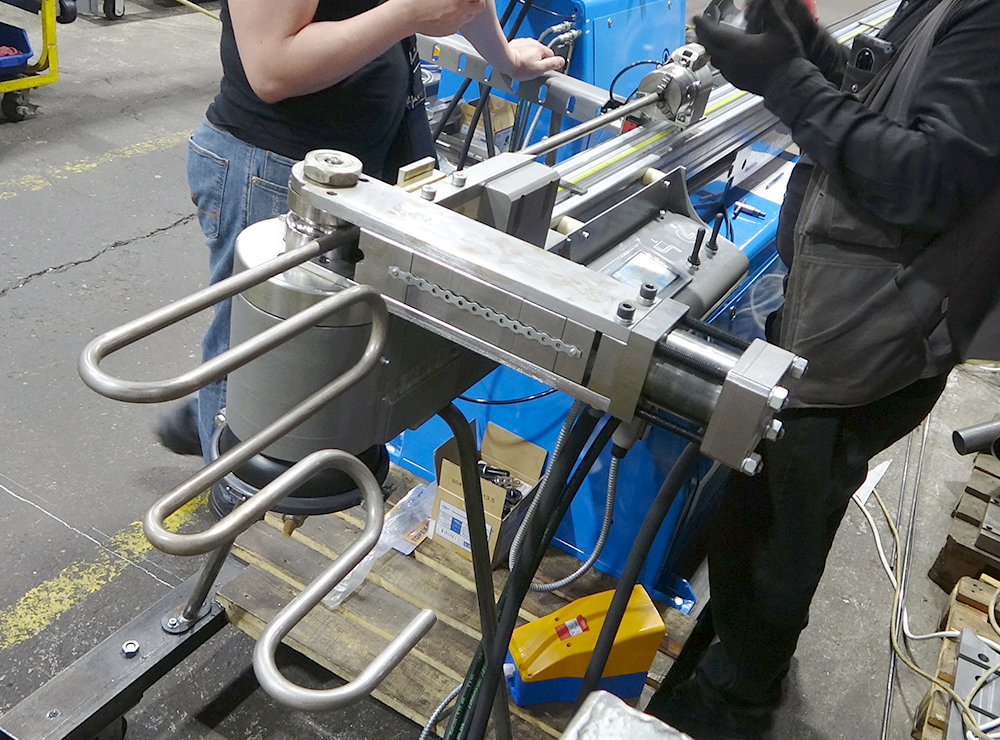

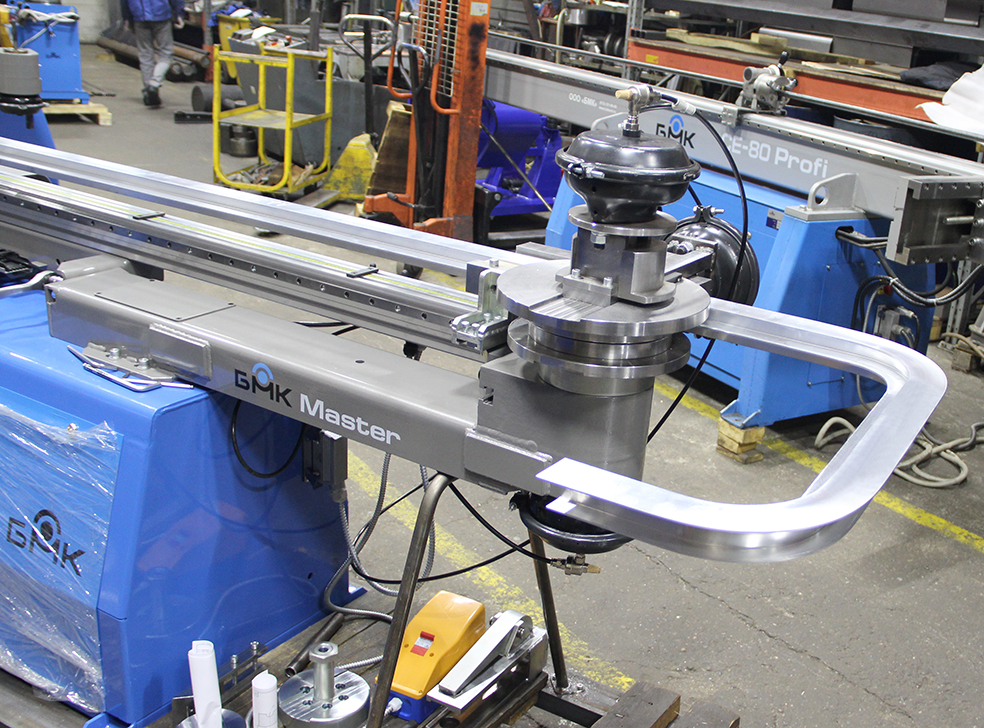

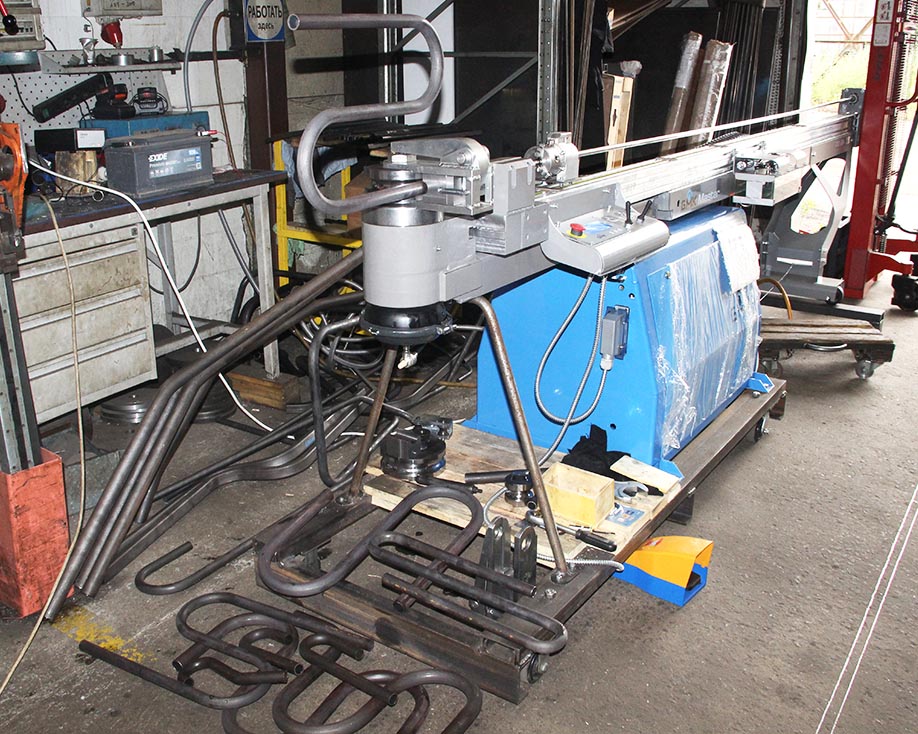

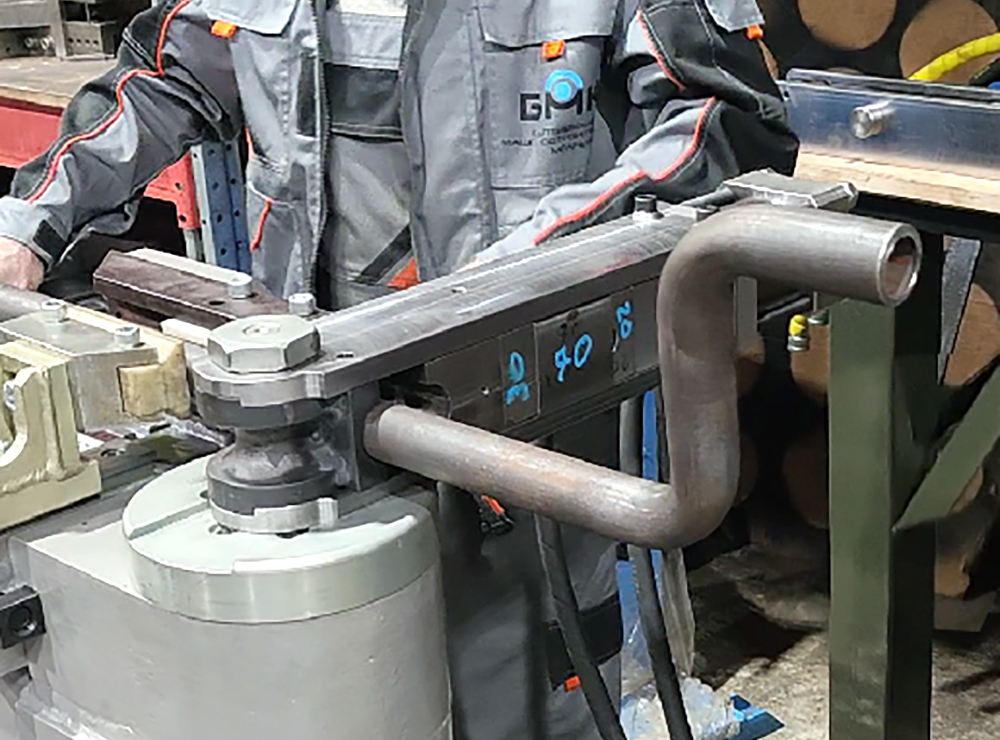

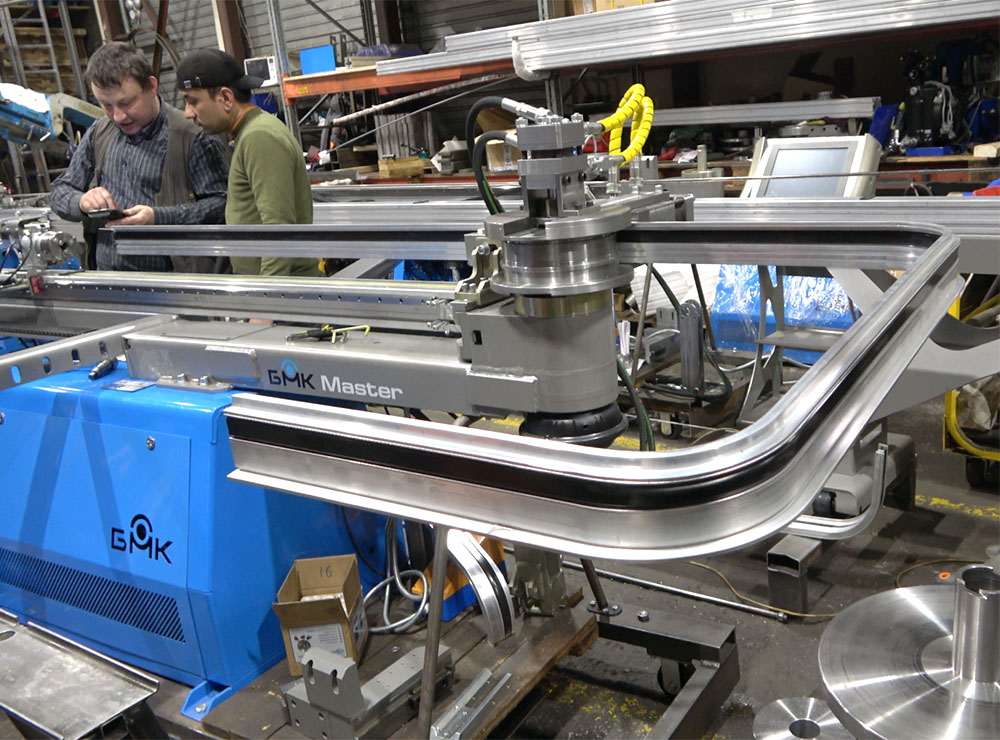

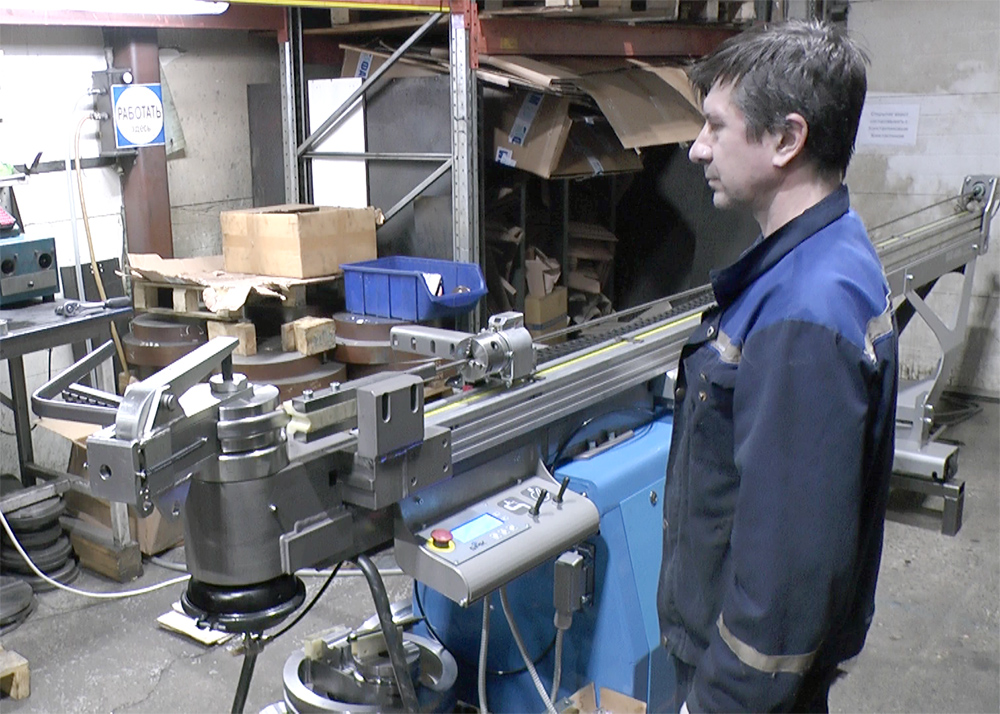

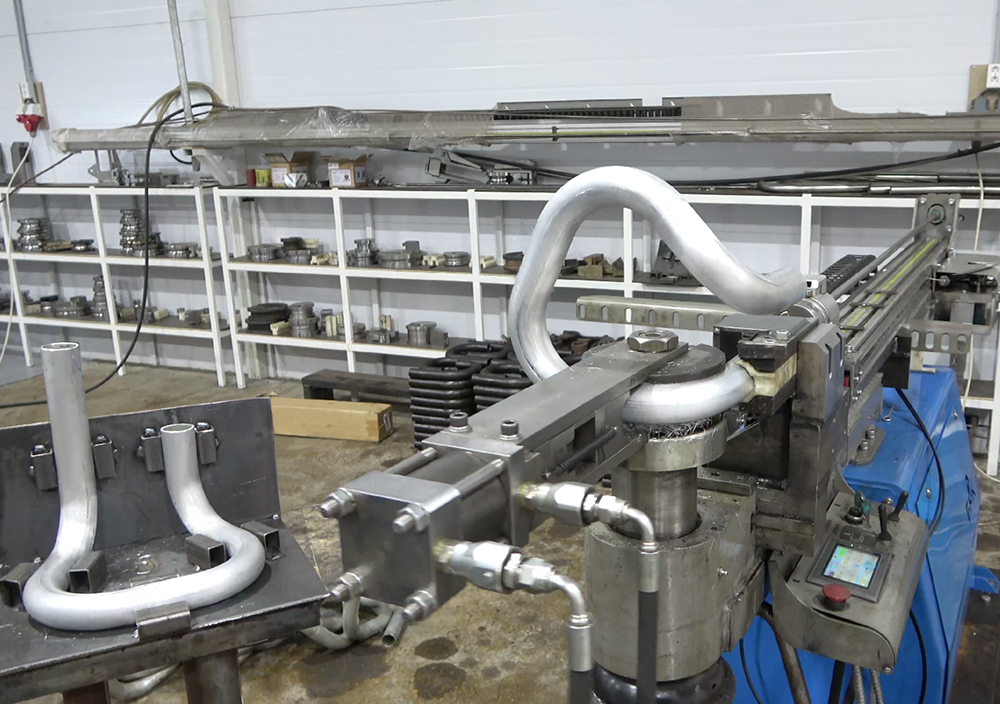

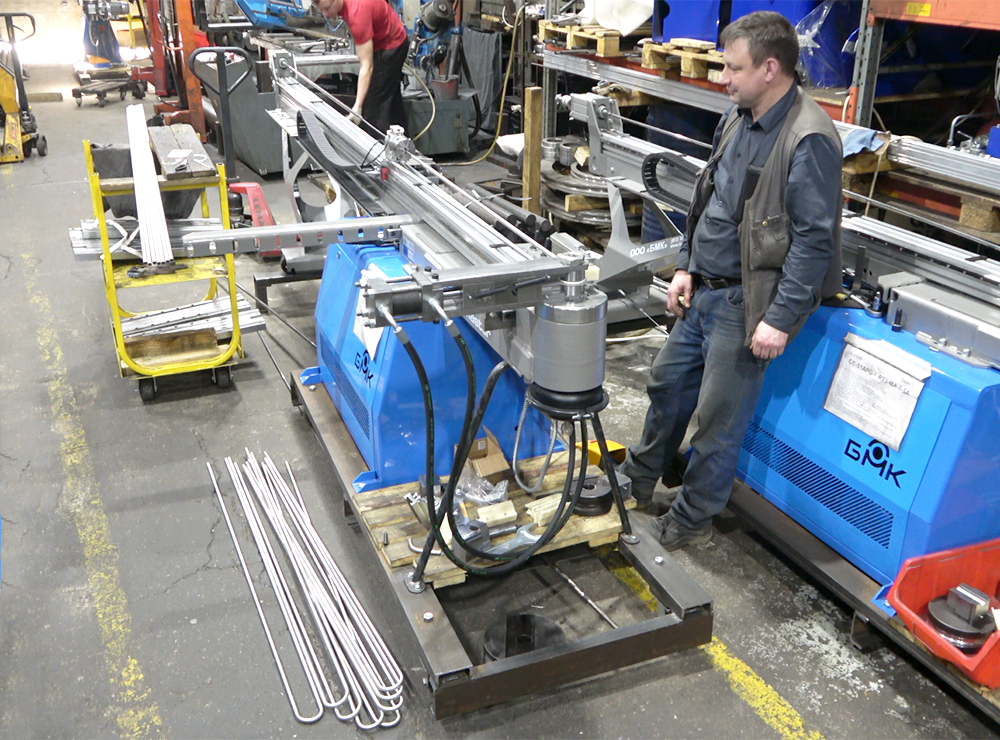

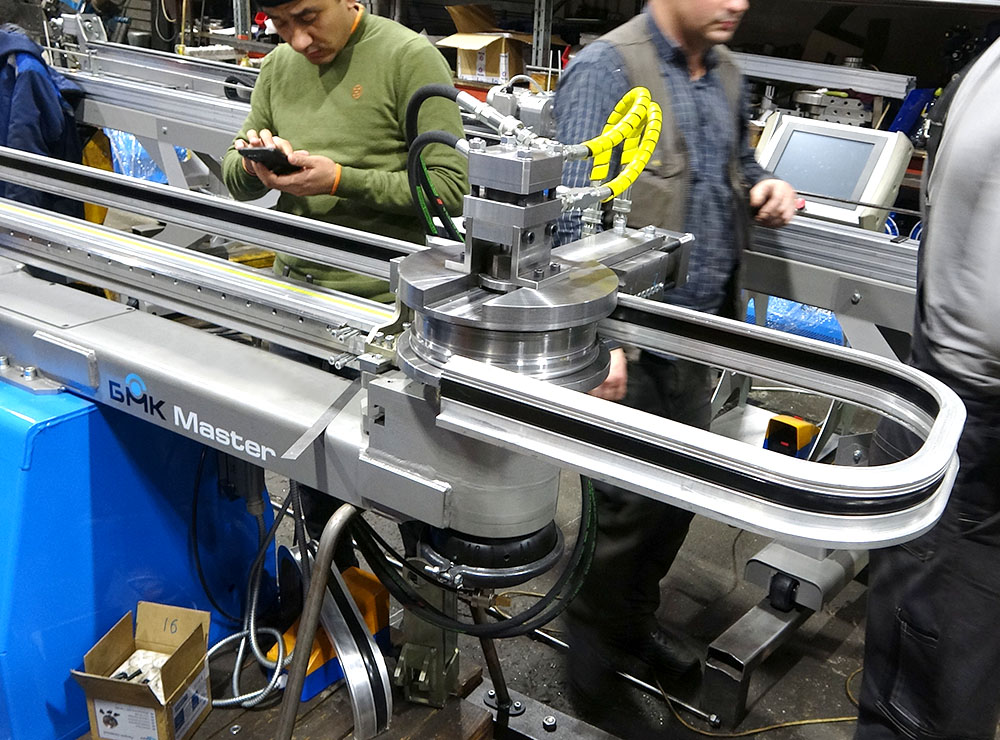

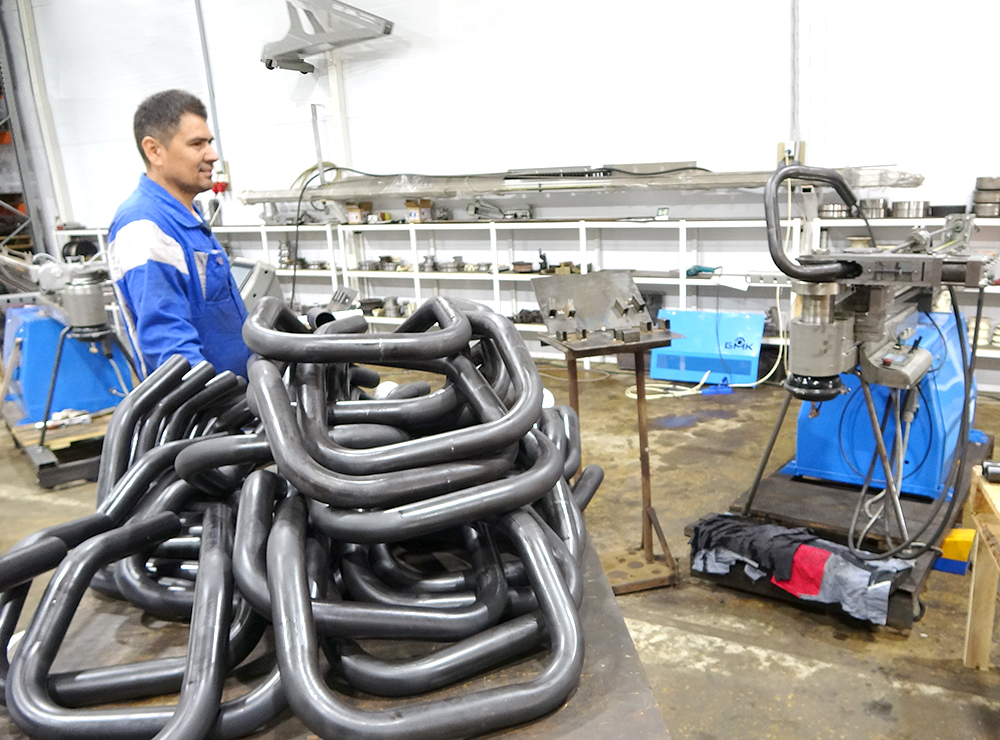

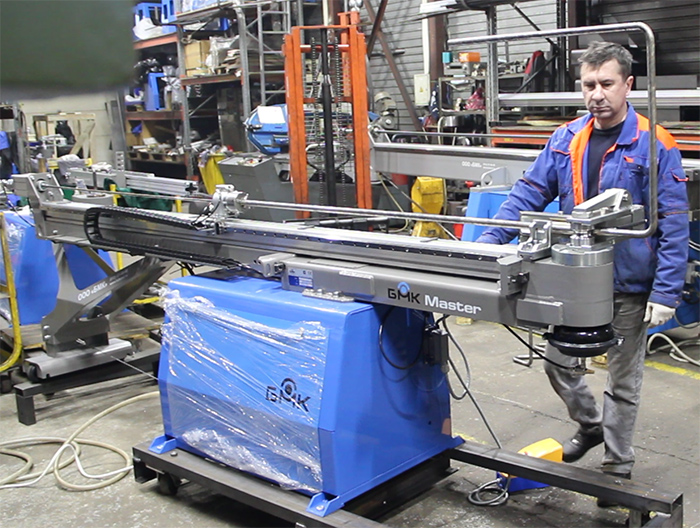

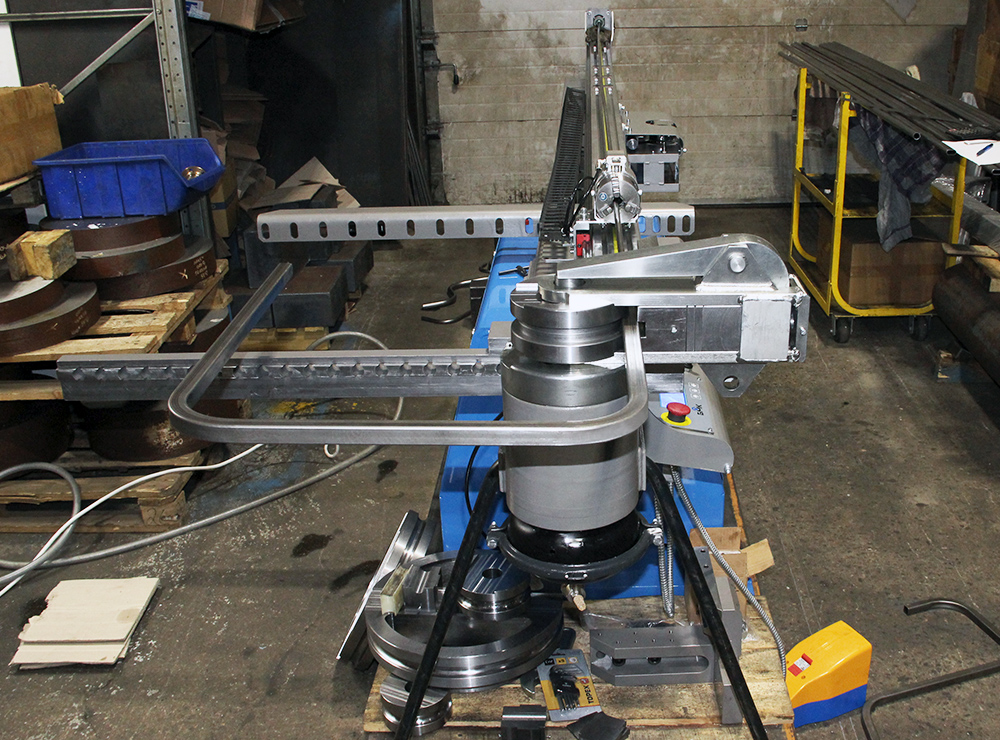

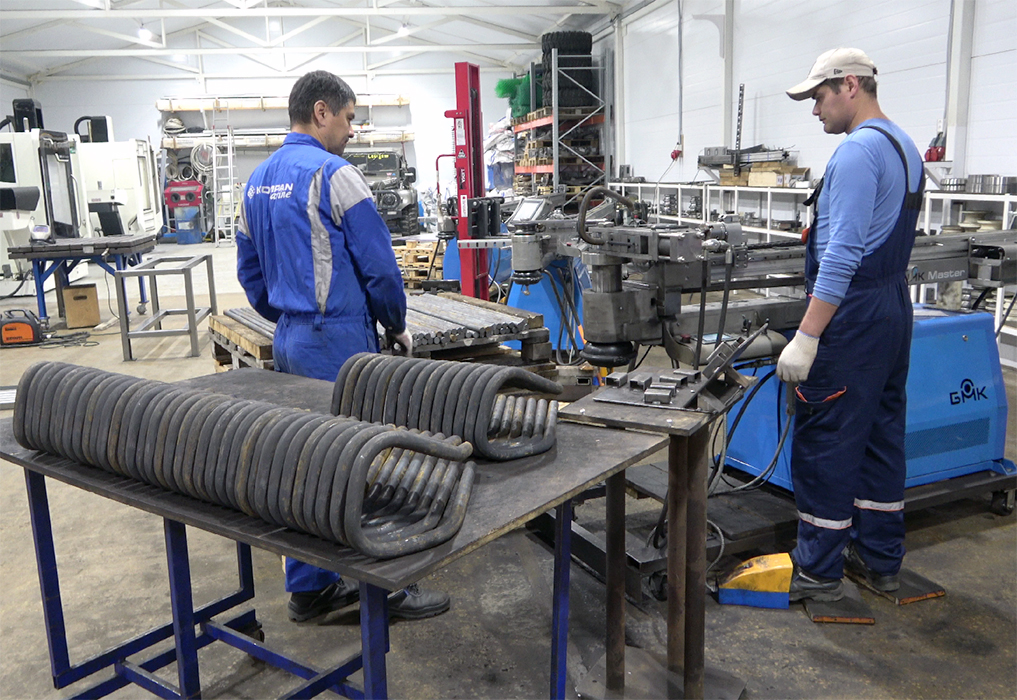

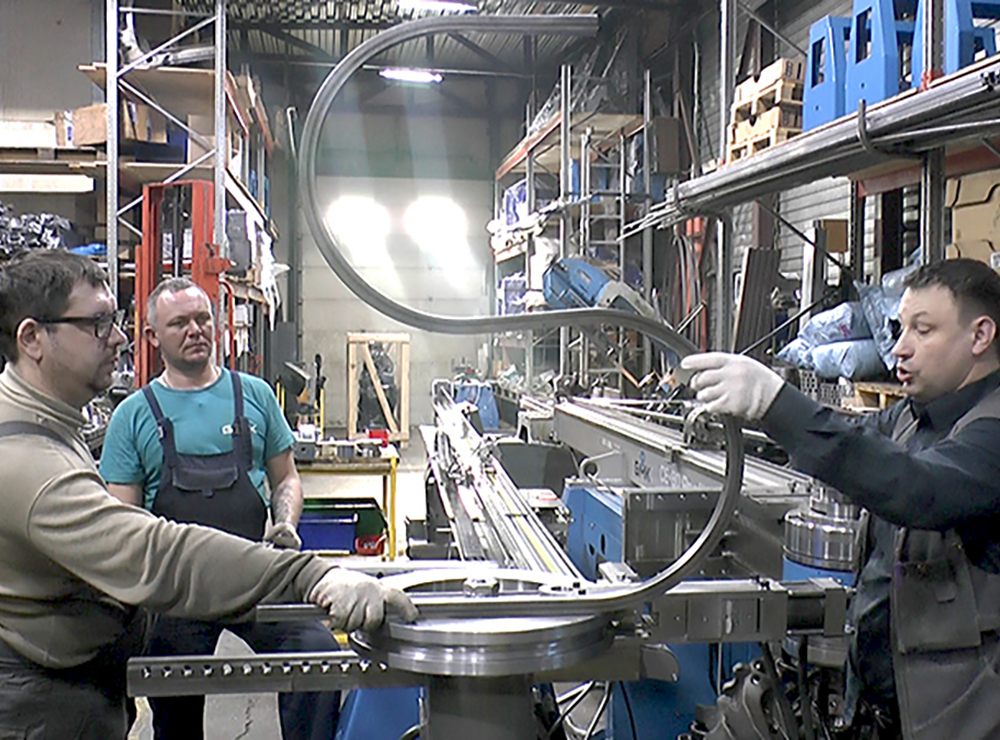

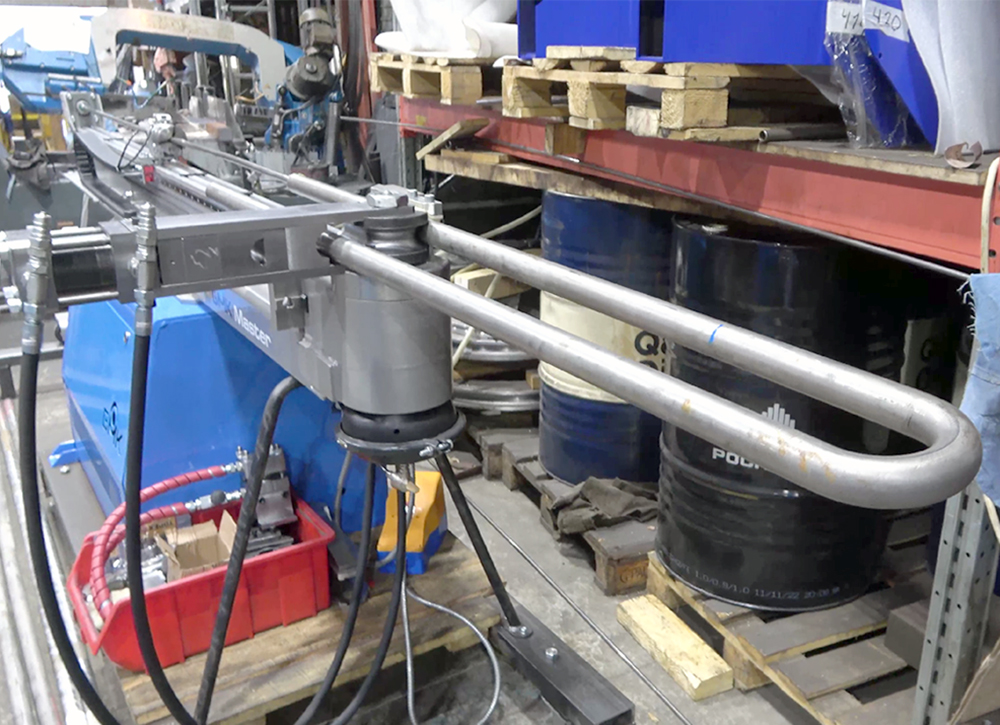

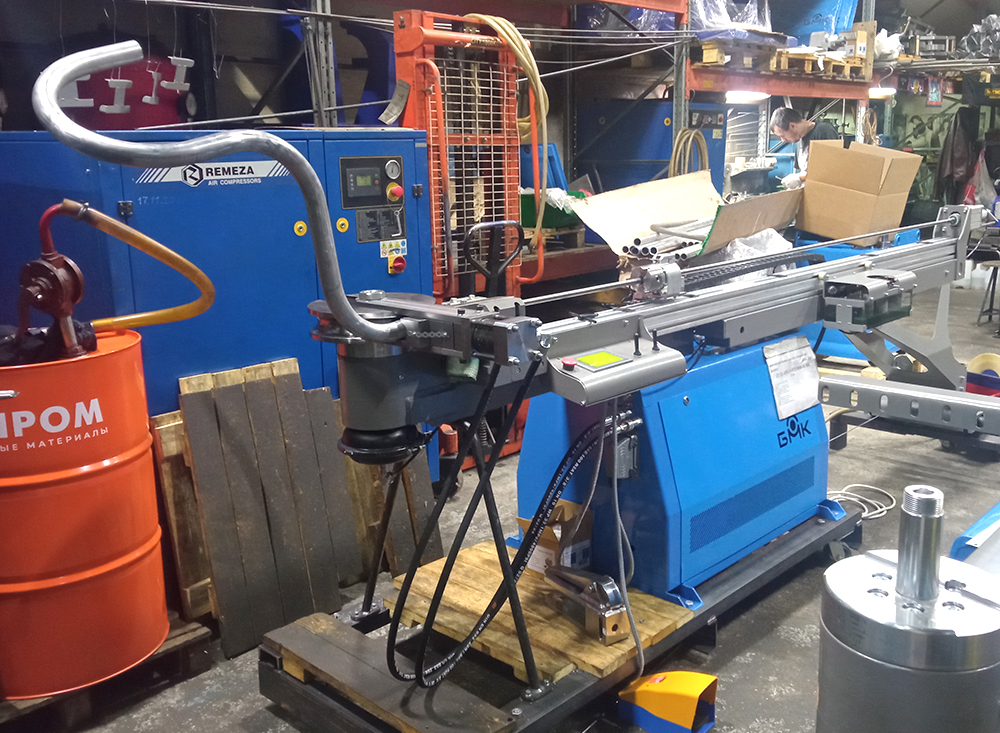

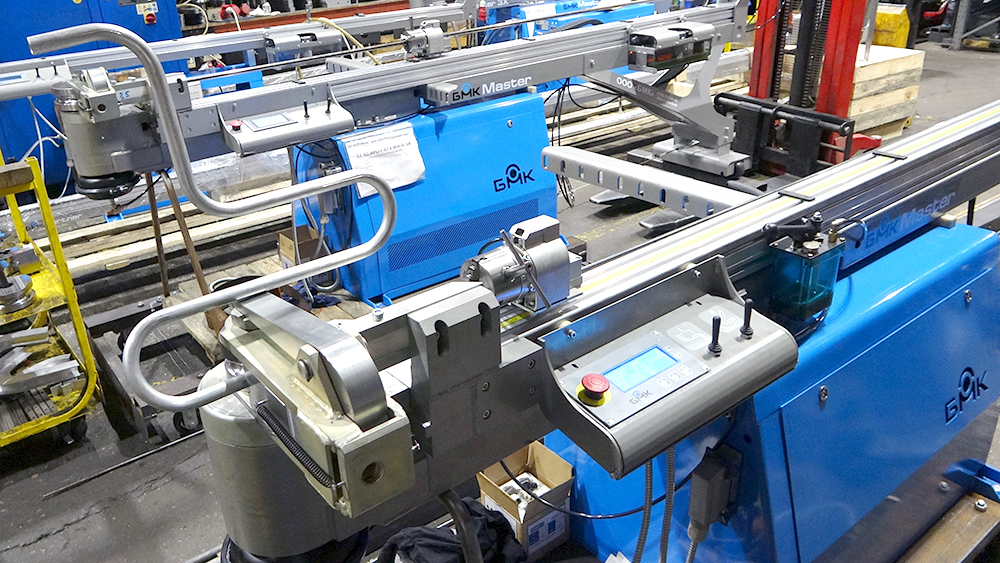

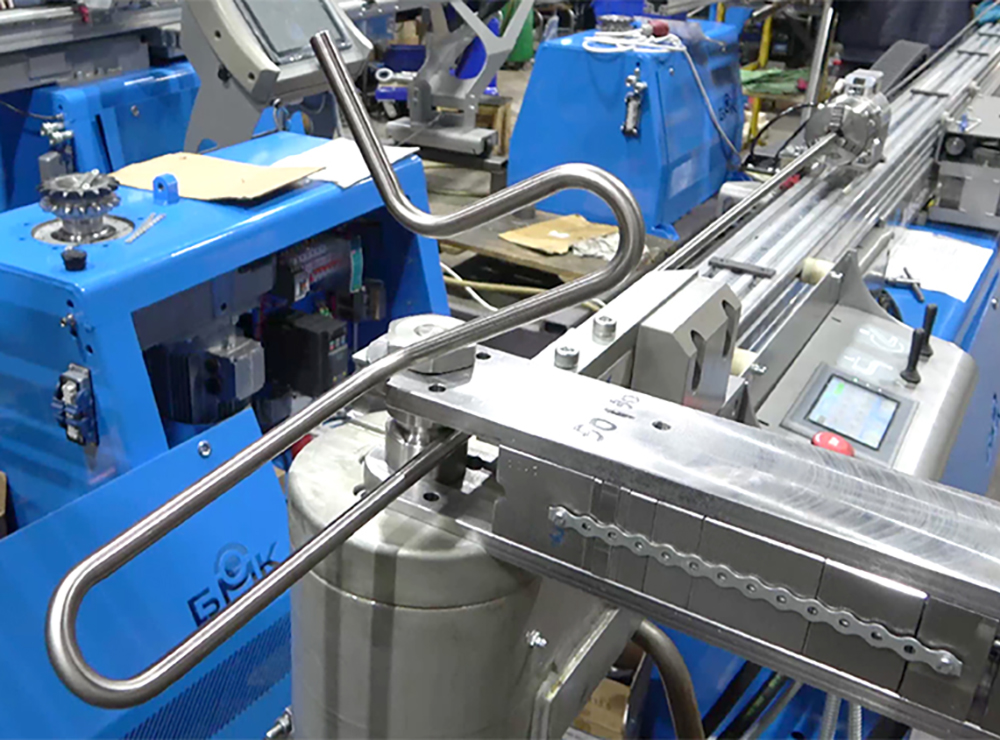

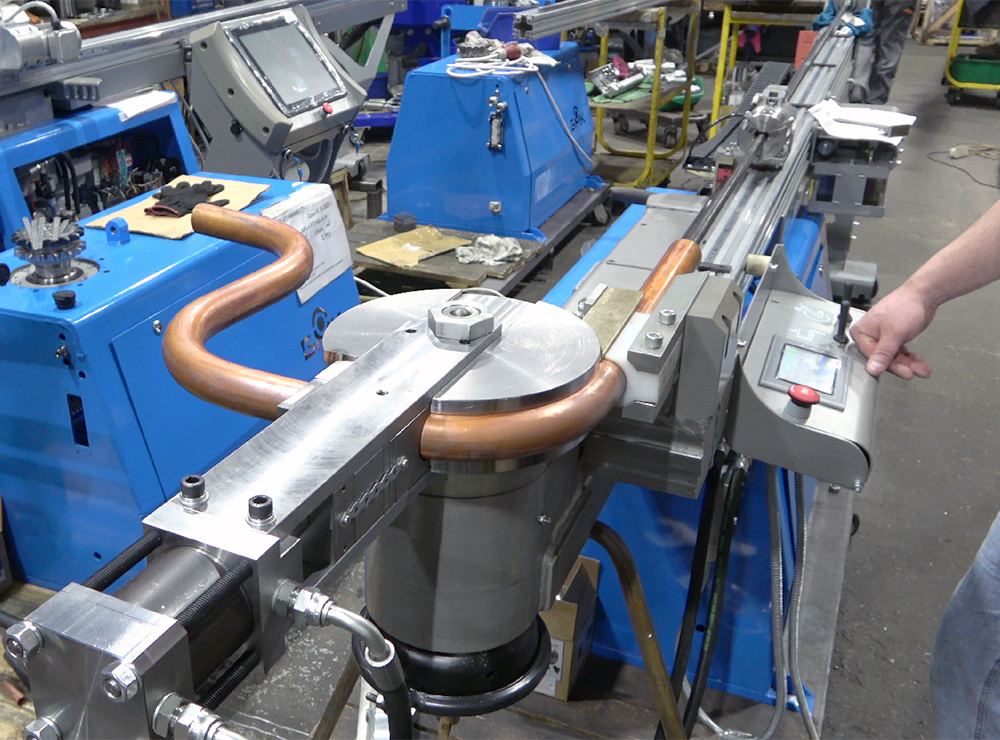

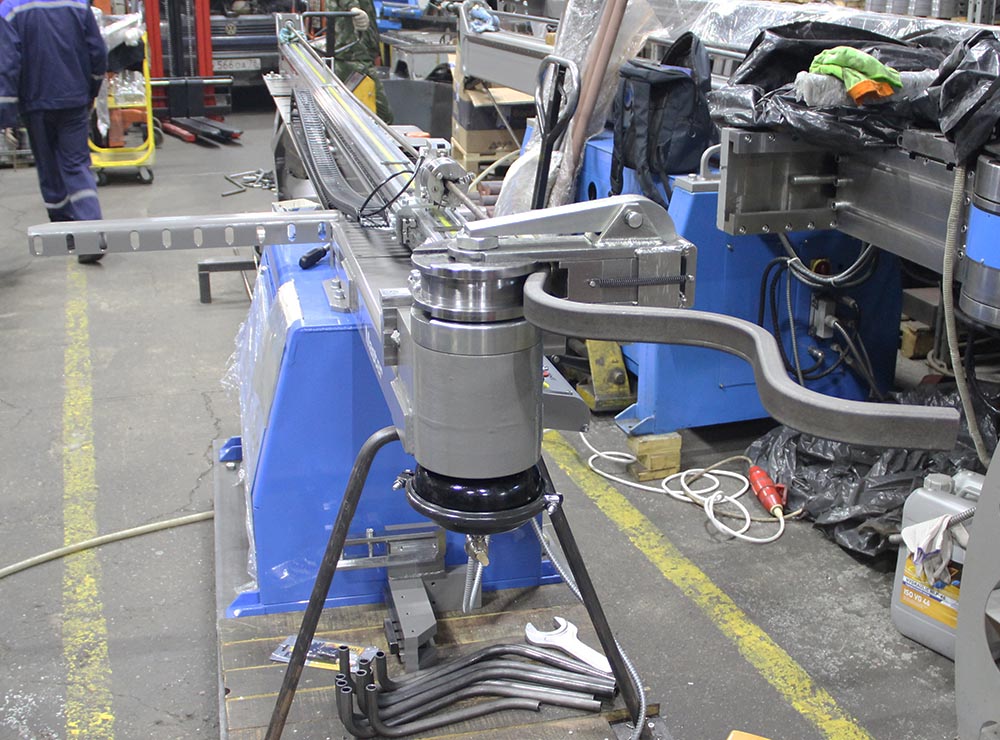

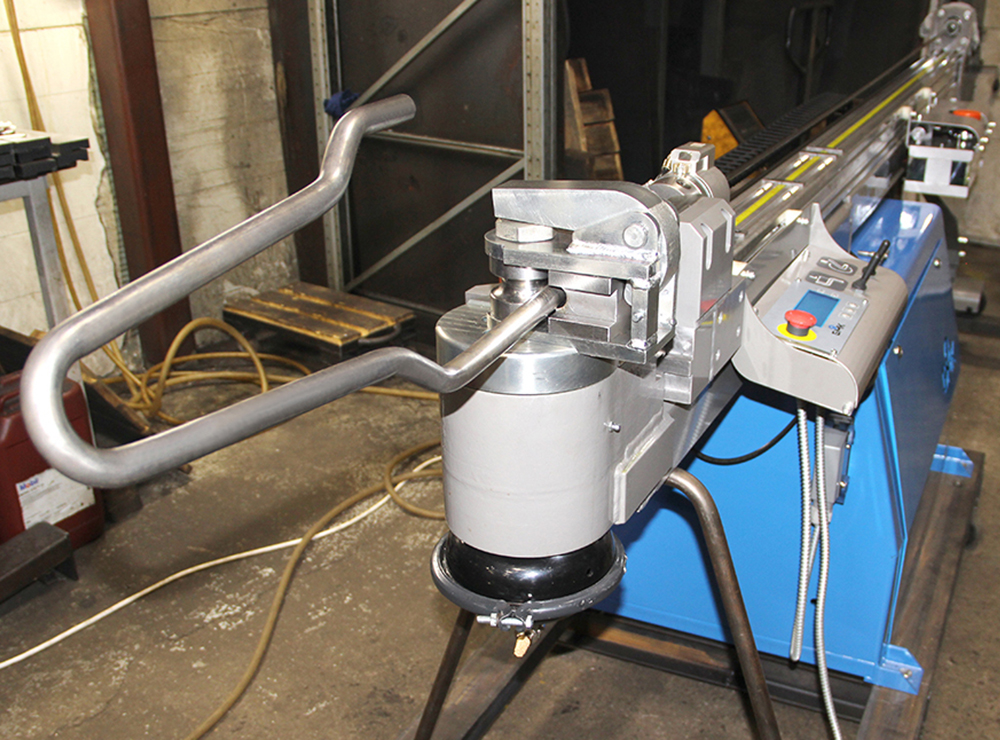

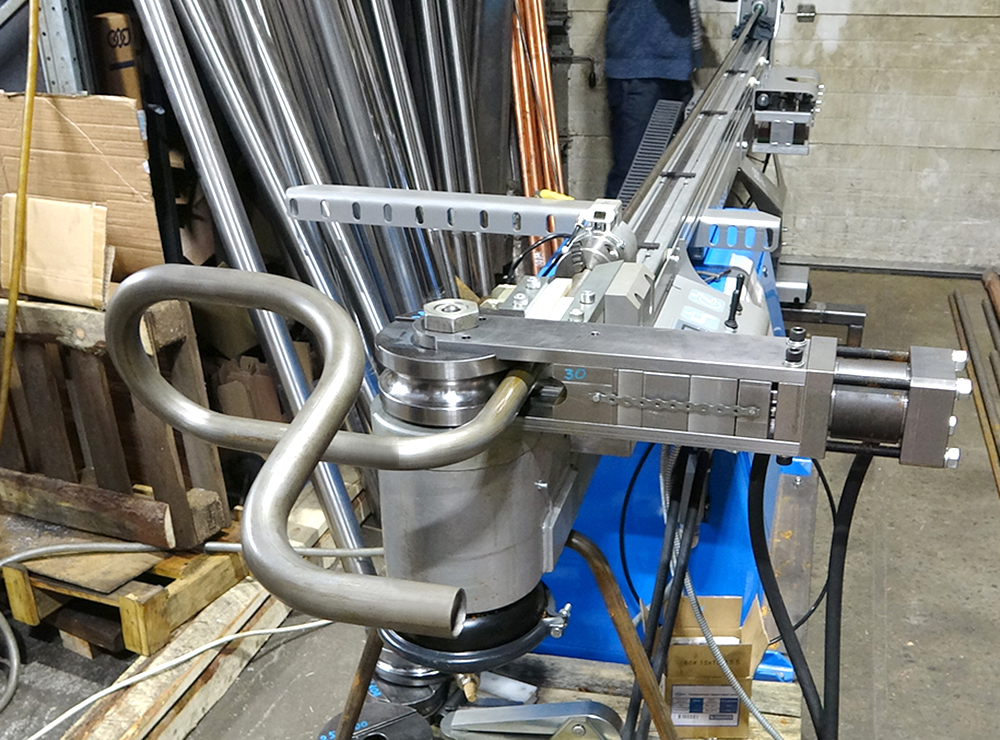

Полуавтоматический трубогибочный станок CE-51 Master

Полуавтоматический трубогибочный станок CE-51 MASTER комплектуется из модулей, что позволяет заказчику самому выбрать степень автоматизации трубогиба. В процессе эксплуатации трубогиба можно повысить степень его автоматизации до уровня полного автомата CE-51 Master.3x путем установки на имеющийся трубогиб соответствующих модулей. При этом нет необходимости приобретать новый трубогибочный станок.

 Компактное, на русском языке, ЧПУ полуавтоматического трубогиба позволяет программировать и запоминать углы гибов и скорости гиба, а линейные выдвижения в точки начала гибов и повороты трубы в пространстве программируется упорами — что обеспечивает высокую производительность и повторяемость деталей при пространственной гибке труб.

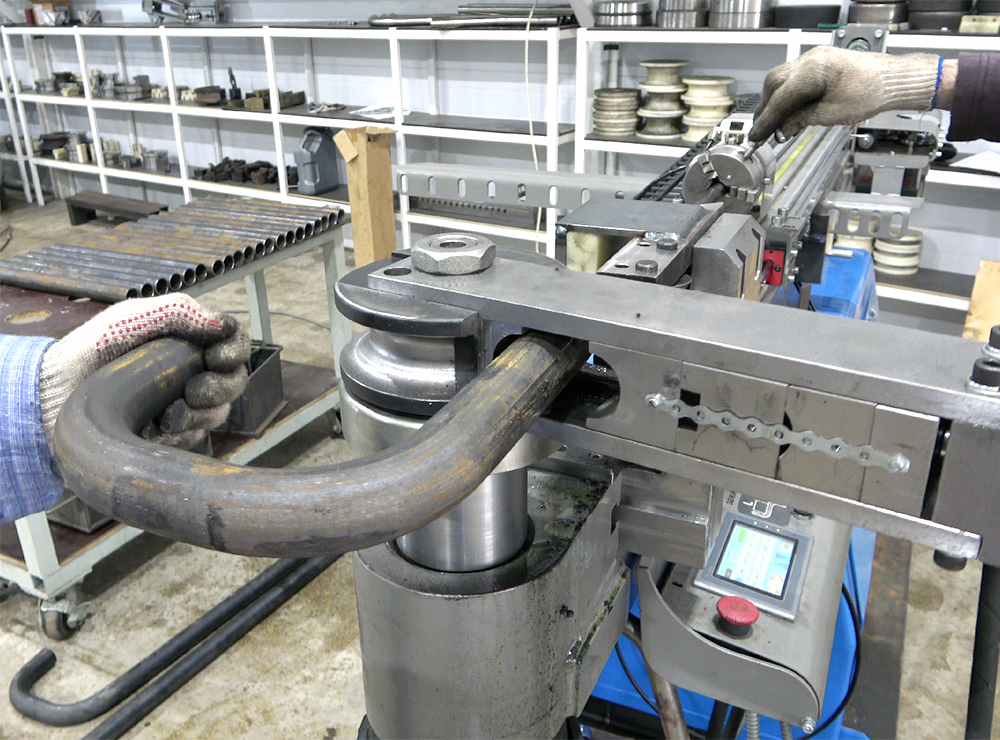

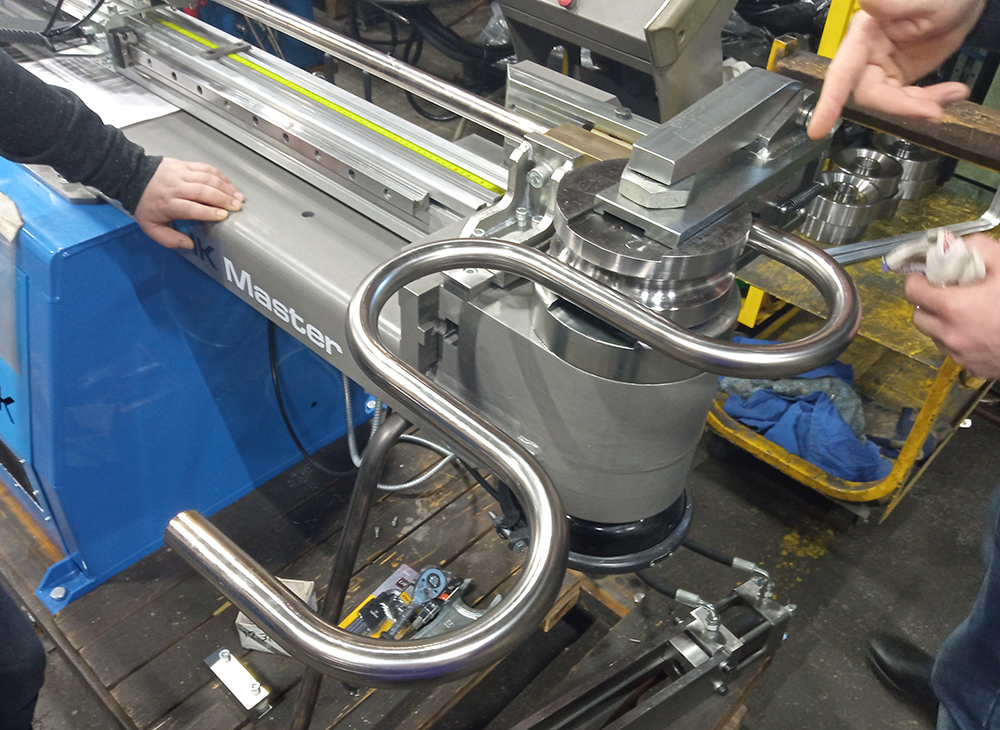

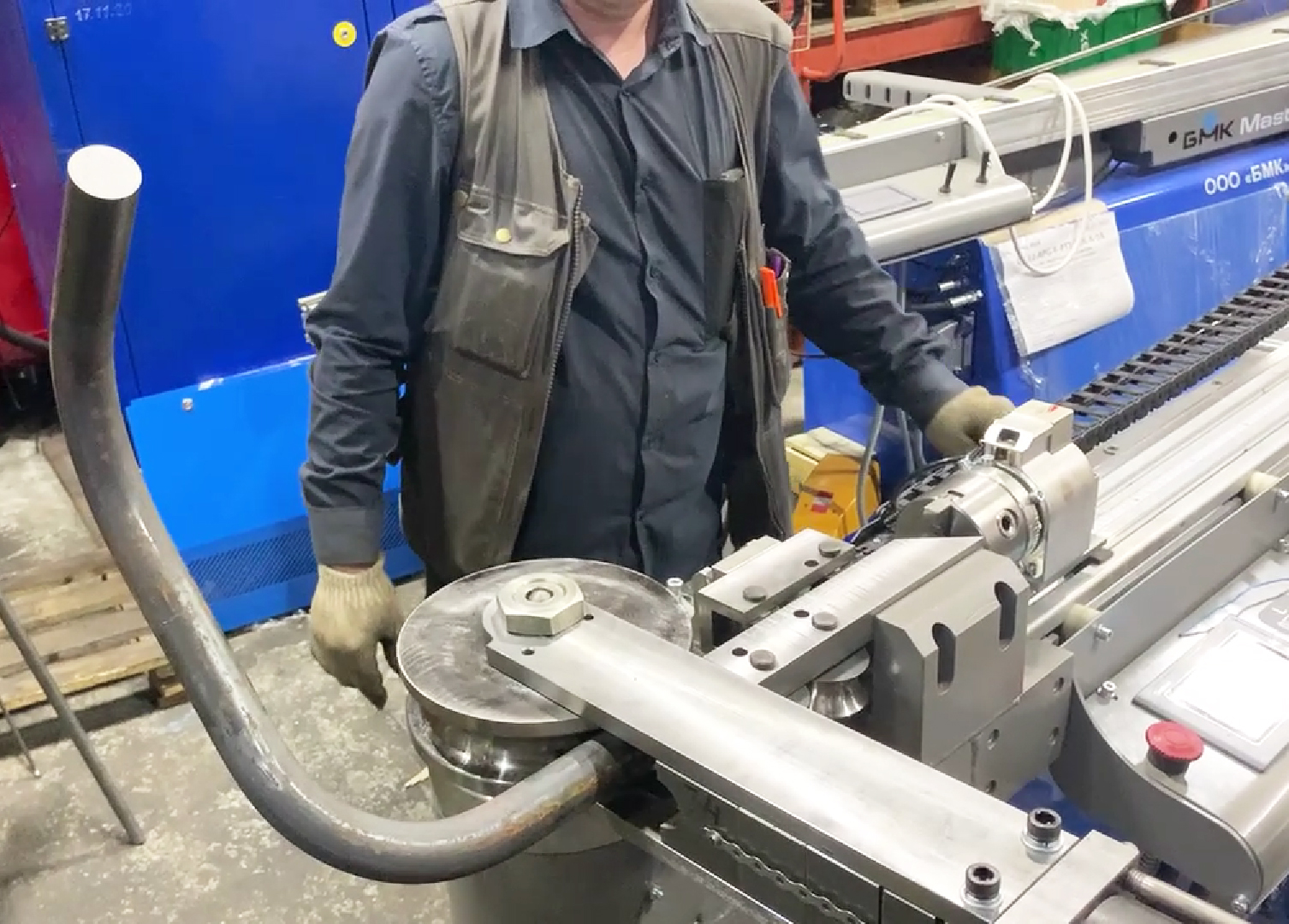

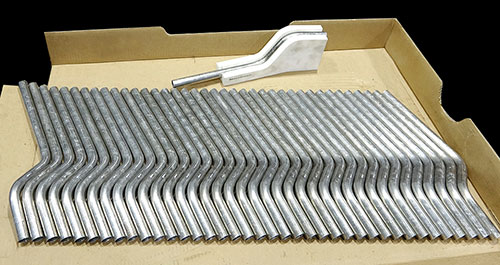

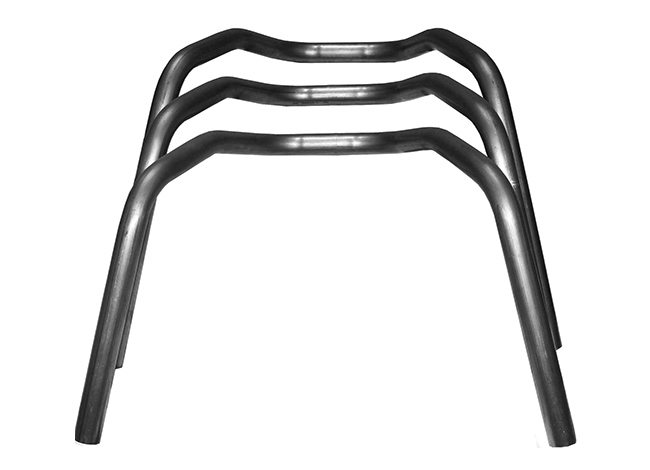

Трубогибочный полуавтомат CE-51 MASTER позволяет получить отличное качество гиба тонкостенных труб, при минимальных радиусах гиба.

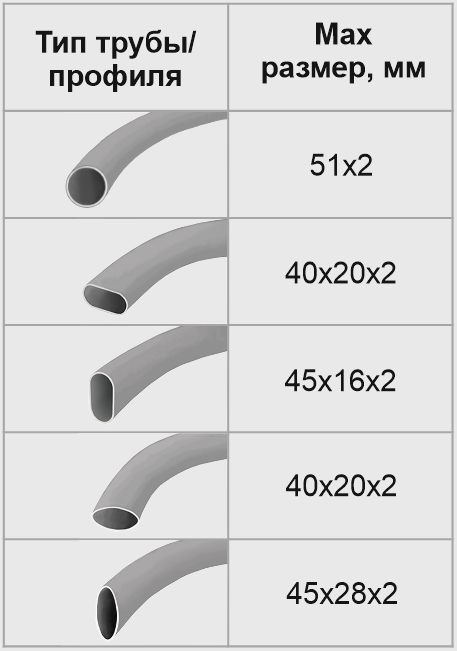

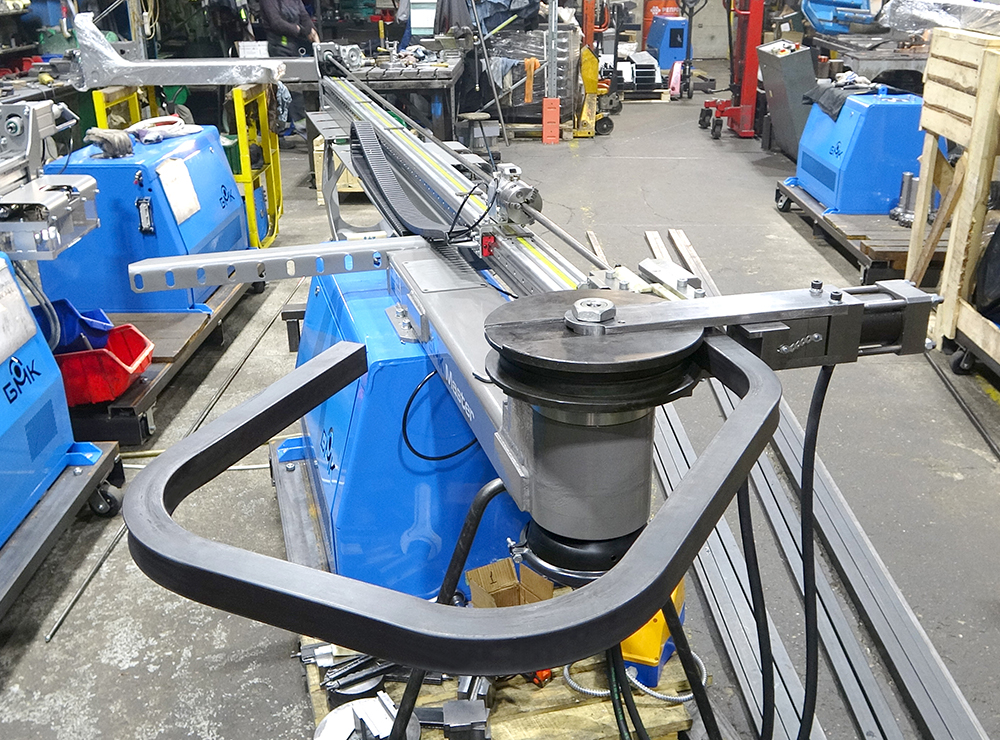

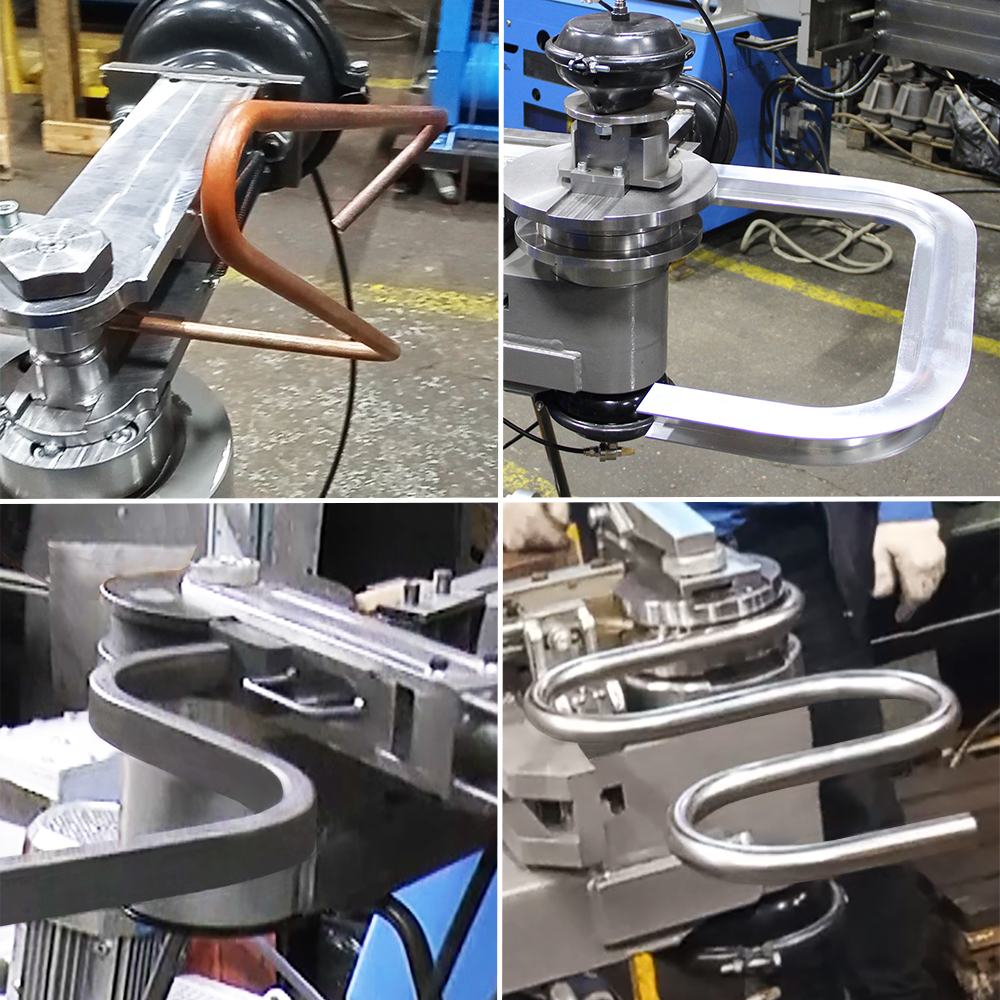

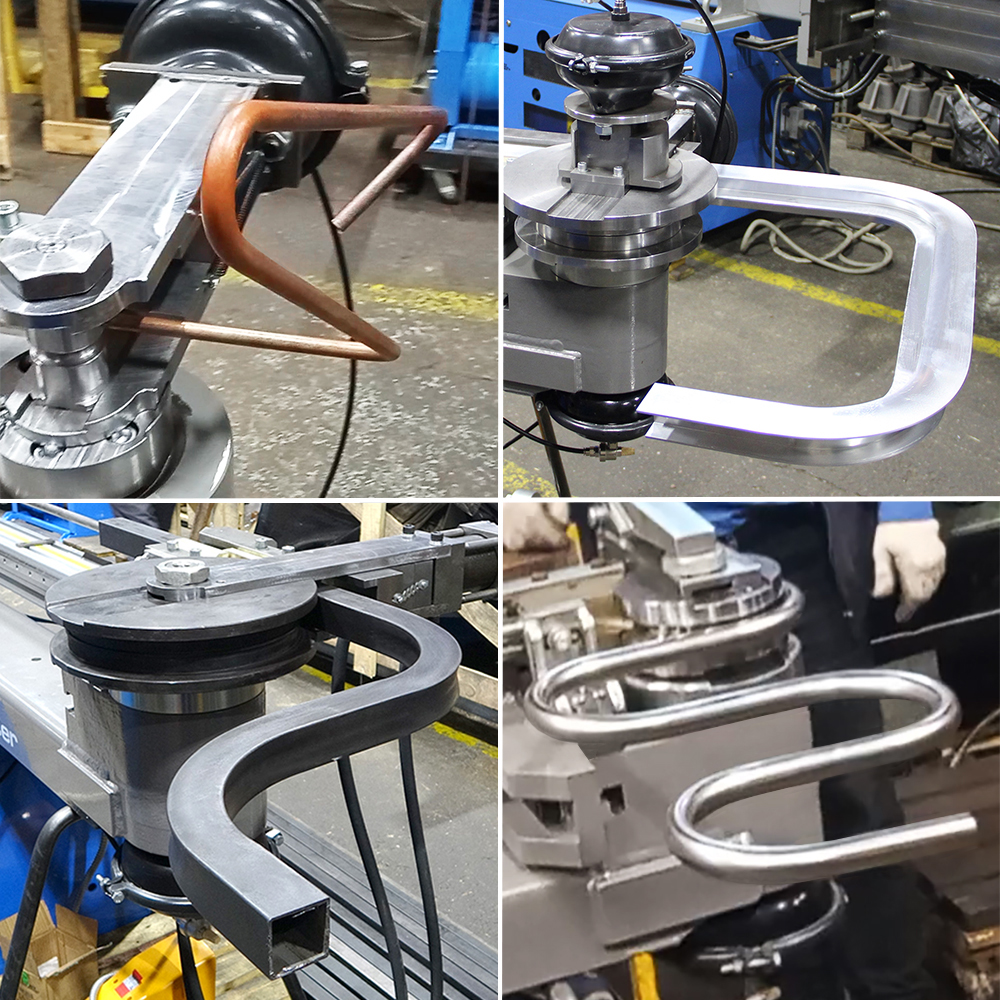

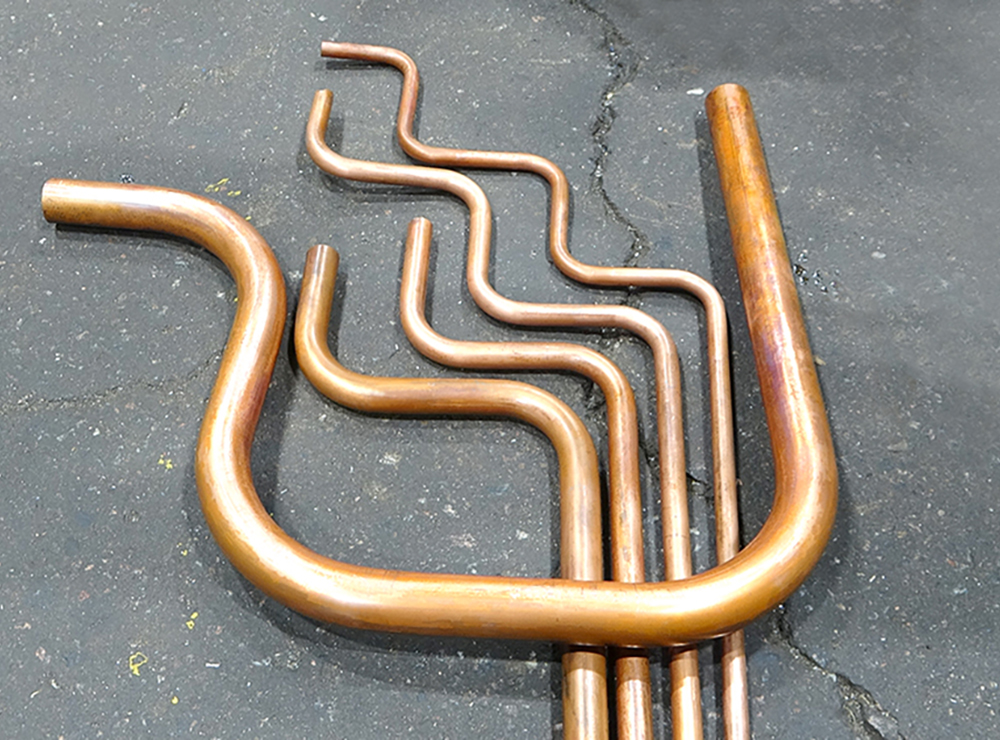

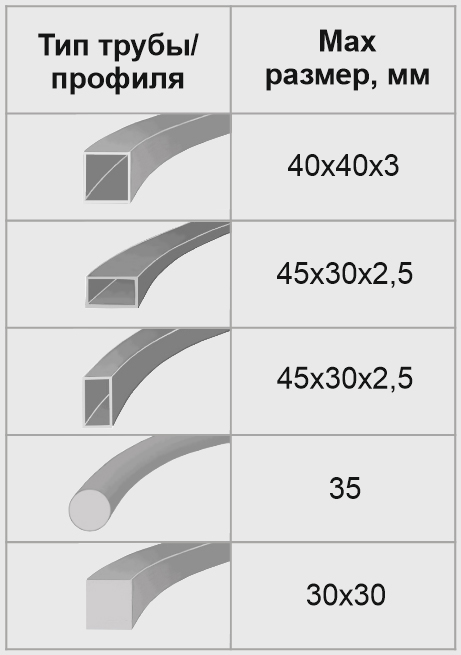

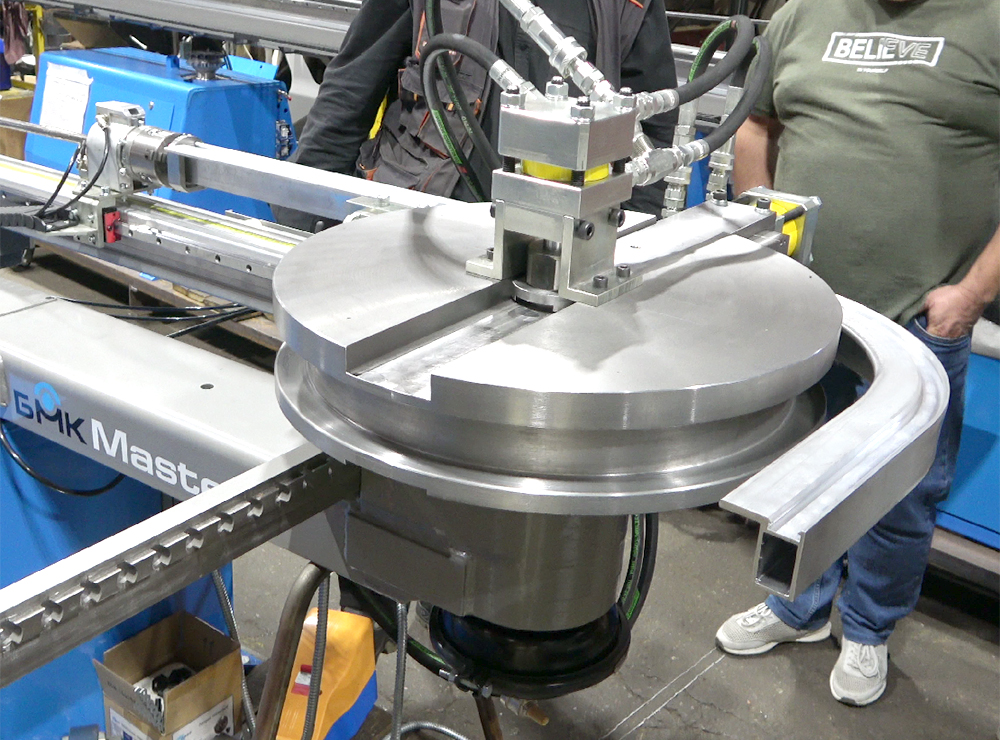

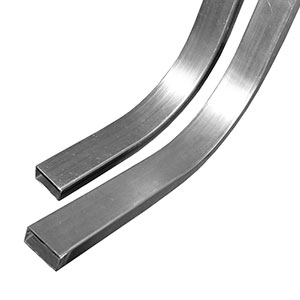

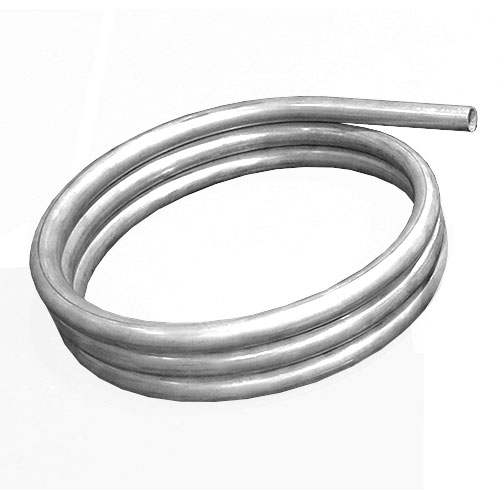

Возможности станка по гибке круглых, профильных труб и профильного проката

Форма сечения Мах размер, мм   Форма сечения Мах размер, мм   Форма сечения Мах размер, мм

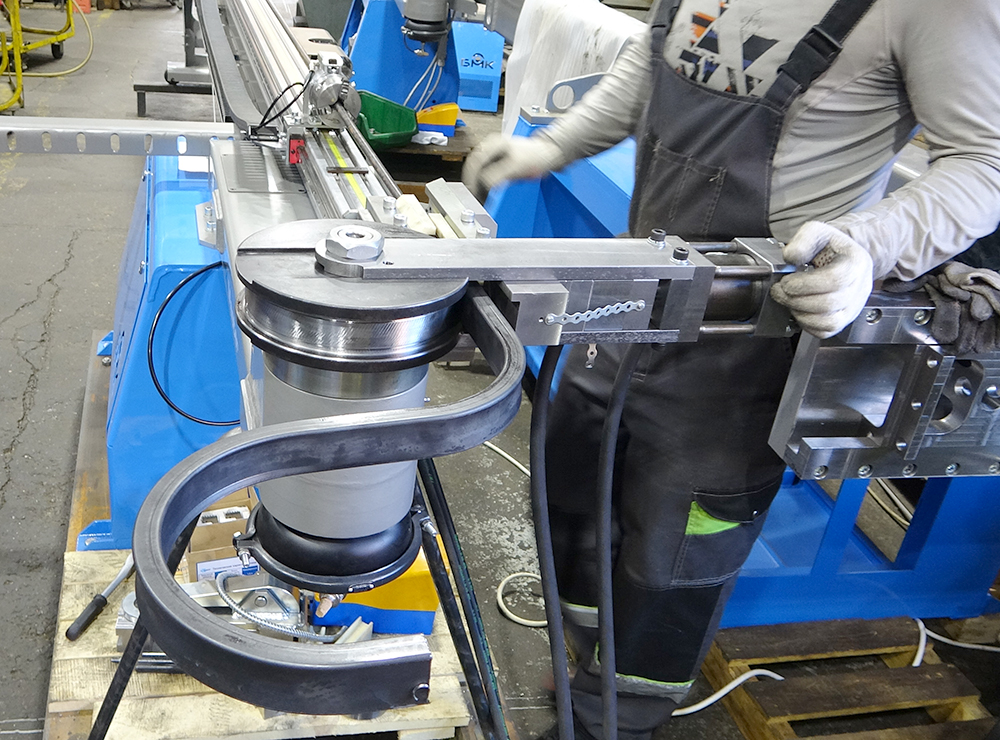

Гибка тонкостенной трубы на профилегибочном станке 51x2   Гибка профильной трубы на профилегибе  40х30x3   гибка углового профиля на профилегибе №4 (40x40x4)

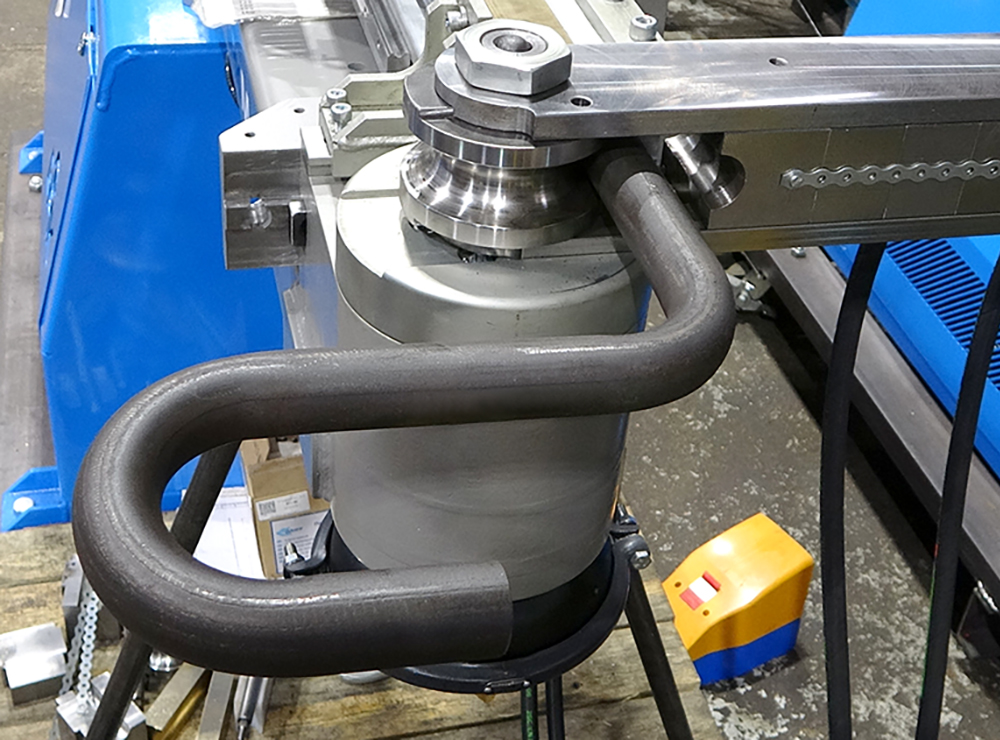

Гибка толстостенной трубы на профилегибе 42x5       45х30x2.5   Гибка швелера на профилегибе №5 (50x32x4.4)

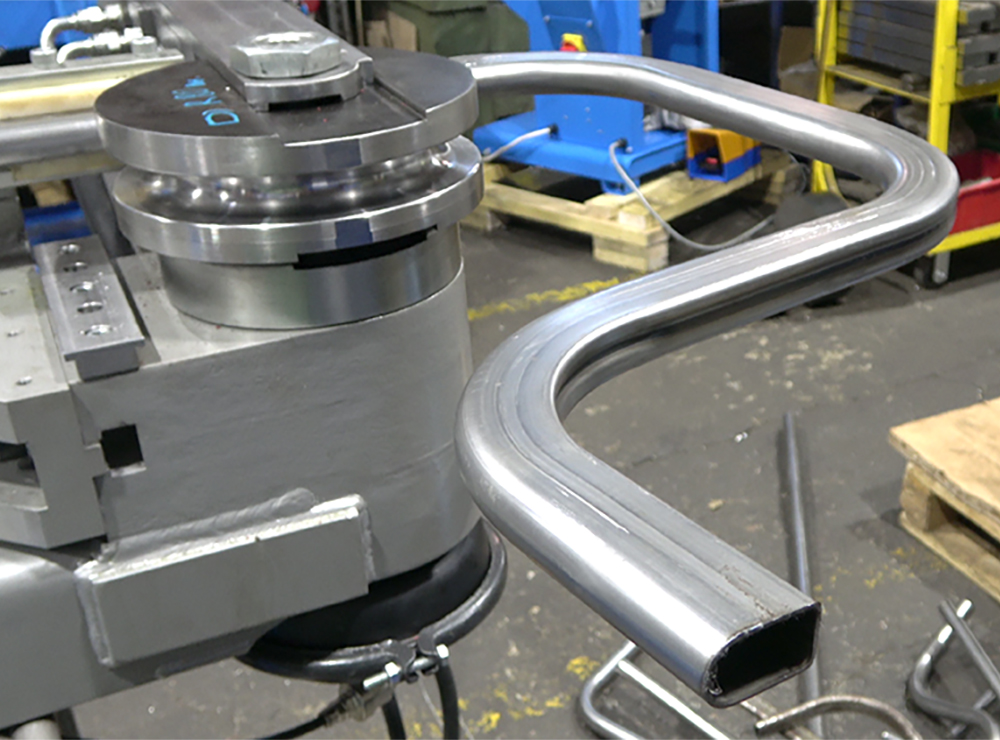

  плоскоовальная труба 40x20x2   Гибка прутка круглого на профилегибе 35   Гибка швелера на профилегибе №5 (50x32x4.4)
  плоскоовальная труба 45x16x2    Гибка квадрата на профилегибе 30x30    Гибка тавра на профилегибе  Т-40 (40x40x5x5)
  овальная труба 40x20x2   Гибка полосы на профилегибочном станке 50x6,28    Гибка арматуры на профилегибе Т-40 (40x40x5x5)
    45x28x2   Профилегиб гибка полосы 50x6,28    Гибка сортового проката сортогиб Т-40 (40x40x5x5)

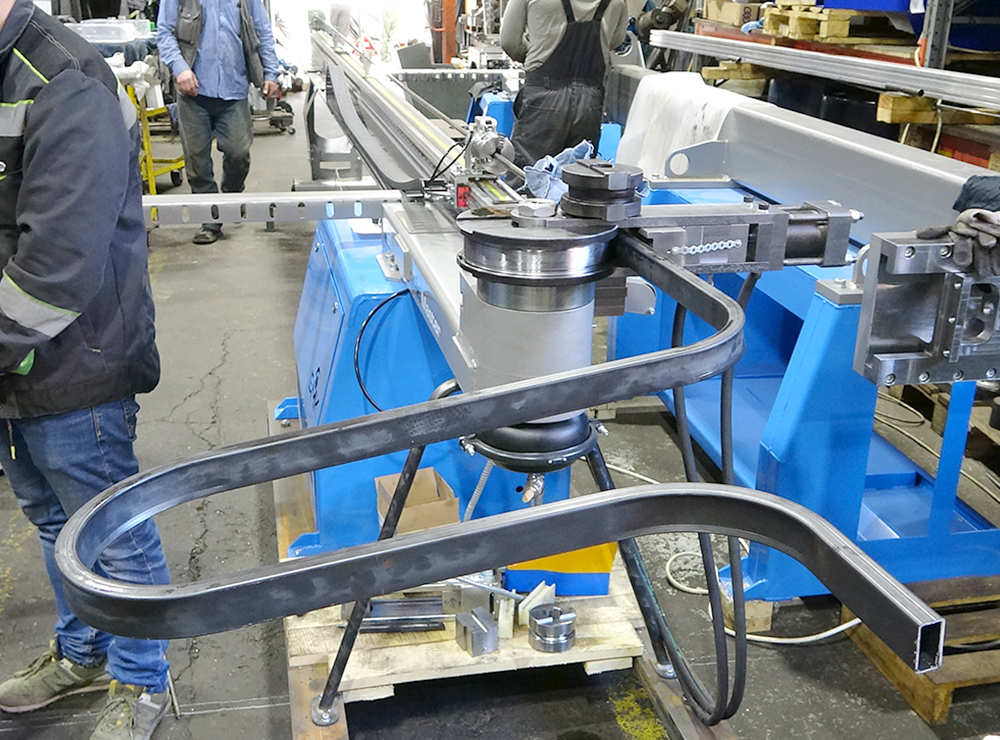

 квадратная труба 40x40x3   гибка уголка на профилегибе №4 (40x40x4)    двутавр  -
А также, любые трубы и профиля нестандартной формы.

Уровень автоматизации полуавтоматического трубогиба с ЧПУ CE-51 MASTER

Полуавтоматический трубогиб CE-51 MASTER с электронным, микропроцессорным  управлением имеет функции:

  • автоматического зажима трубы.
  • автоматического гиба трубы на заданный угол и возврата гибочного ролика вместе с зажимом в исходную (нулевую) точку.

Под заказ трубогиб CE-51 Master может комплектоваться:

  • системой автоматического выдвижения-убирания дорна
    - фиксированным дорном.
  • автоматической системой смазки дорна
    - системой ручной смазки дорна.
  • полуавтоматической кареткой ориентации трубы в пространстве, с системой дистанционного управления замками фиксаторов линейных перемещений трубы в точки начала очередных гибов и замками фиксации поворотов трубы в пространстве (на 360 градусов)
    - ручной кареткой ориентации трубы в пространстве с системой дистанционного управления только замками фиксаторов линейных перемещений трубы
    - ручной кареткой с ручным управлением фиксаторами линейных перемещений трубы.

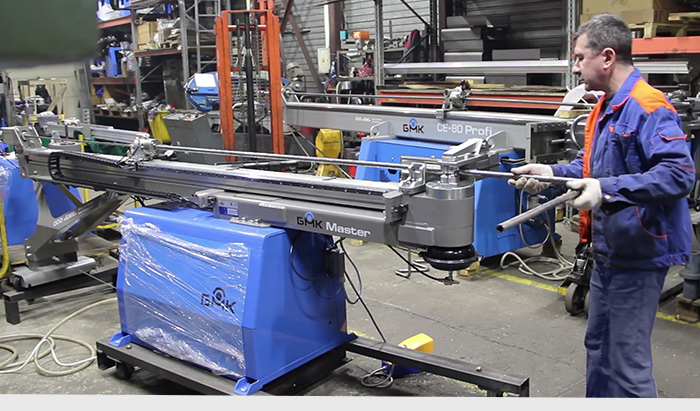

Программирование полуавтоматического трубогиба CE-51 MASTER:

Программирование углов гиба - электронное:
- Углы гиба задаются на 4-х строчном дисплее ЧПУ пульта управления.
- Объем памяти ЧПУ трубогиба - 100 деталей, имеющих до 15 последовательных углов гиба в каждой.

Программирование линейных выдвижений трубы в точки начала гиба - упорами:

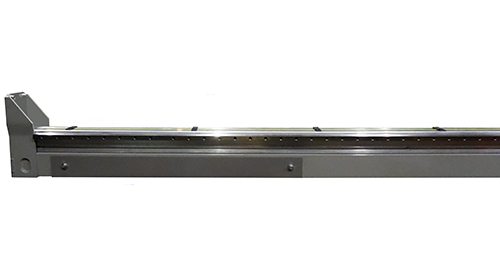

- Точки начала гибов задаются упорами на штанге трубогибочного станка.
- Максимальный объем памяти - до 20 точек начала гиба, на одном погонном метре трубы.

Программирование поворота трубы в пространстве - упорами:
- Углы поворота трубы в пространстве задаются упорами на лимбе полуавтоматической каретки трубогиба.
- Максимальный объем памяти на полуавтоматической каретке ориентации трубы в пространстве - до 12 плоскостей поворота трубы в пространстве.

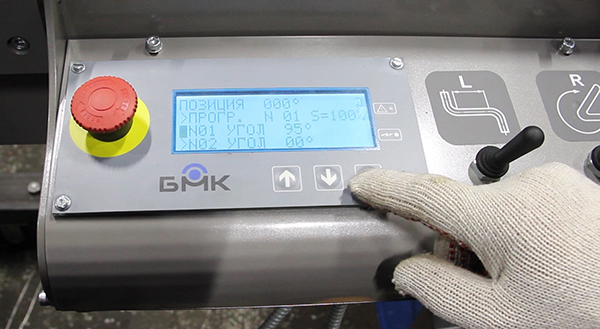

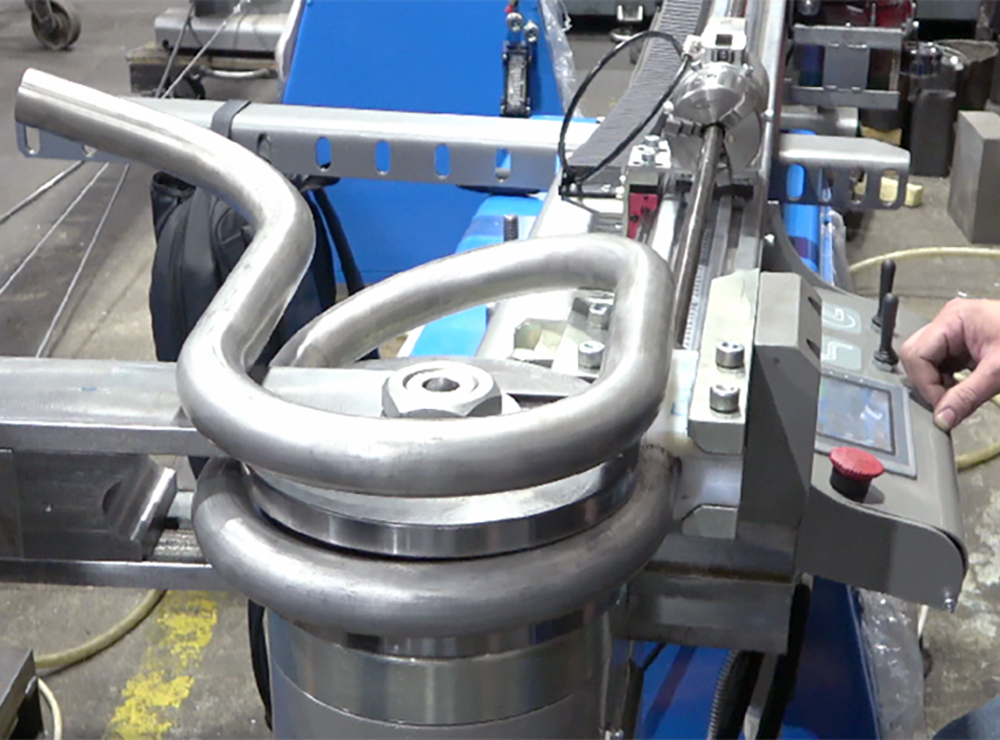

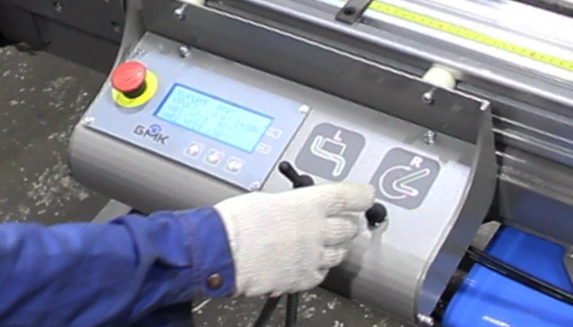

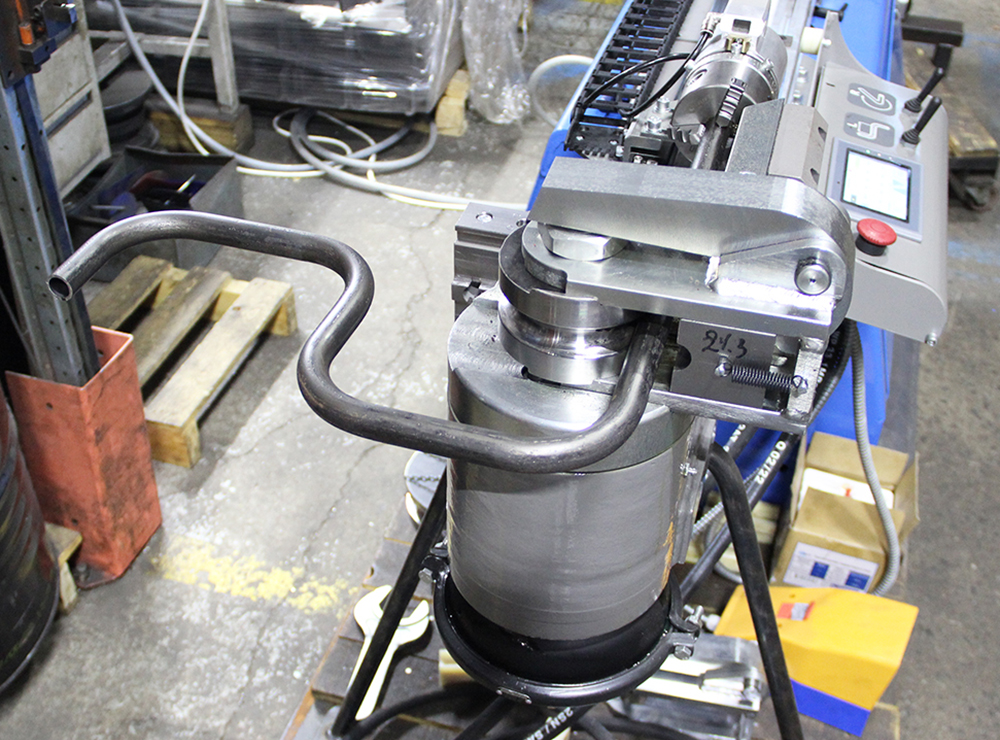

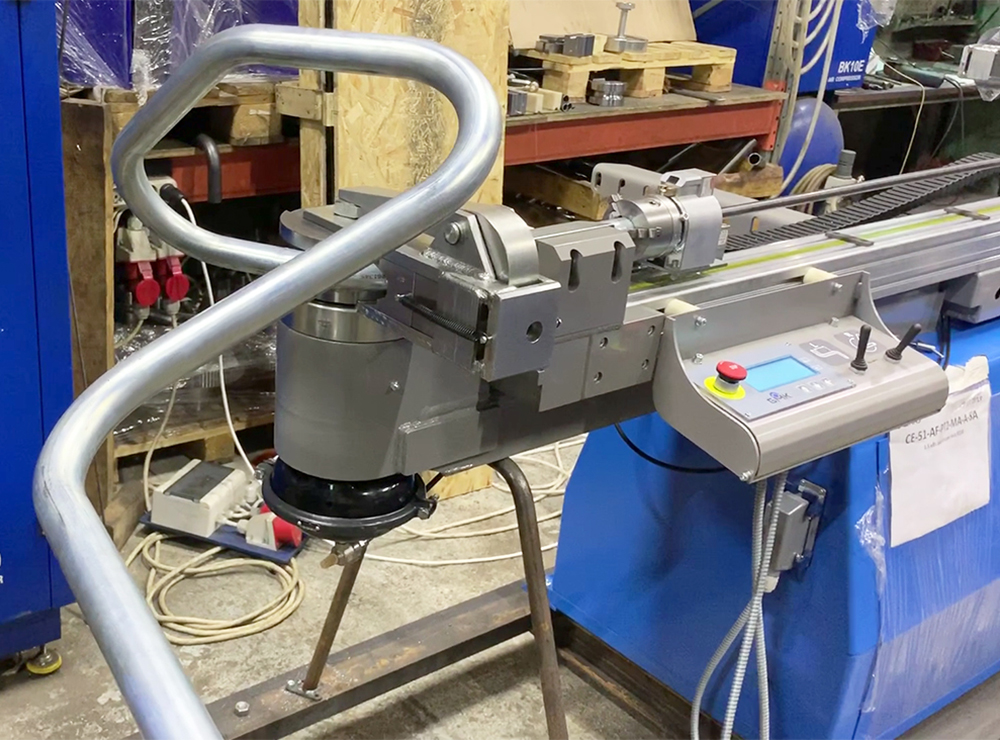

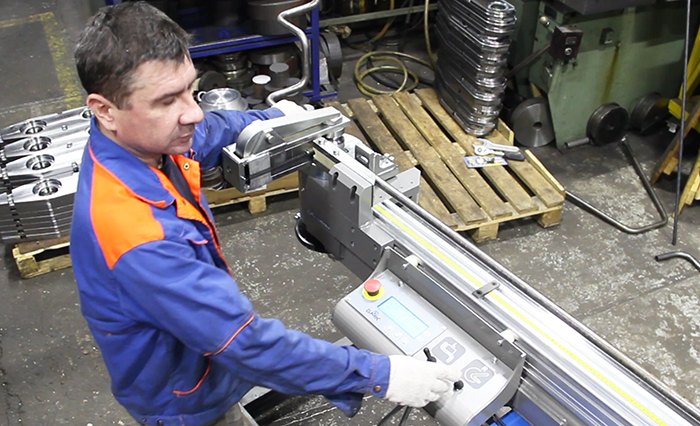

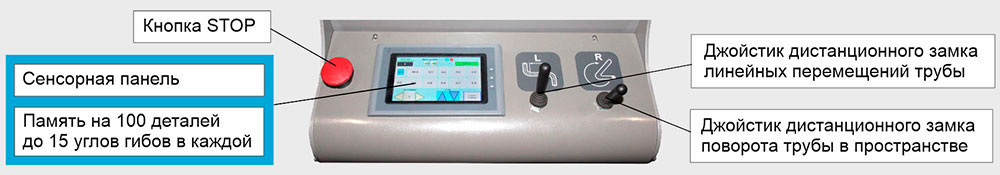

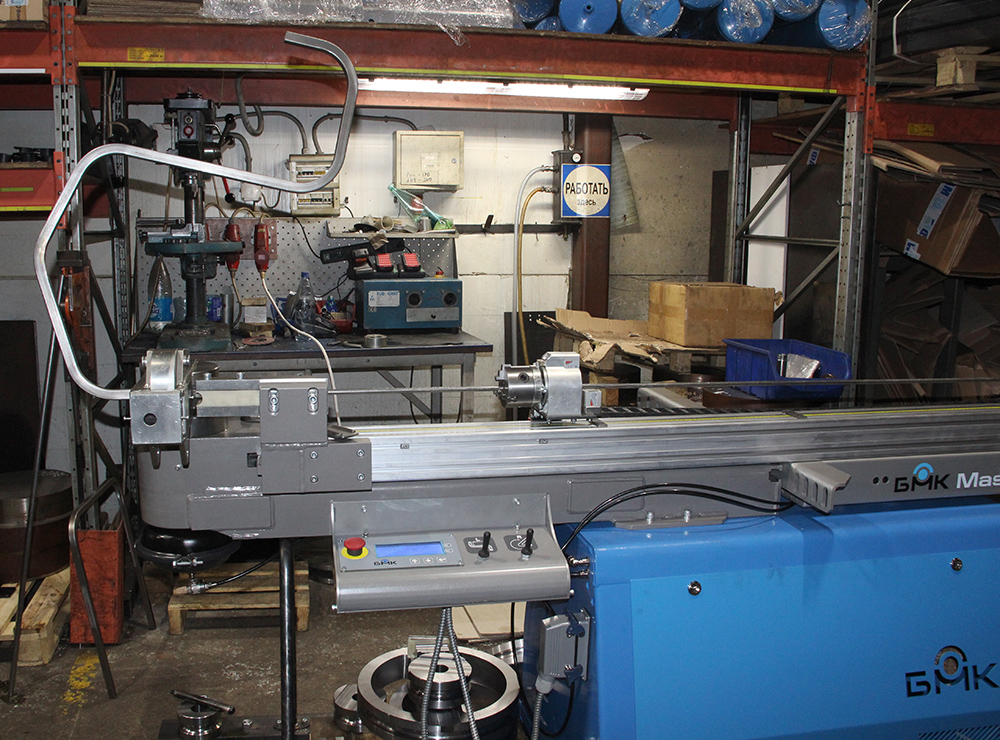

Пульт управления полуавтоматического трубогибочного станка с ЧПУ.

чпу полуавтоматического трубогибочного станка

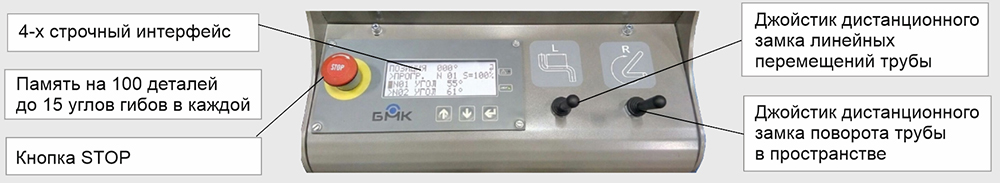

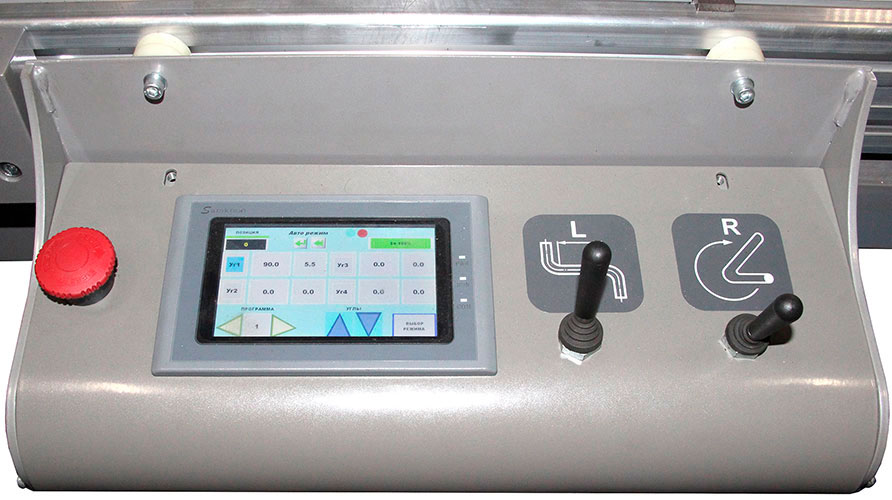

Пульт управления полуавтоматического трубогибочного станка CE-51 Master с 4-х строчным дисплеем, для программирования углов и скорости гиба (память на 100 деталей имеющих до 15 последовательных углов гибов в каждой) и джойстиками дистанционного управления замками каретки при повороте трубы в пространстве и ее выдвижении в точки начала очередных гибов.

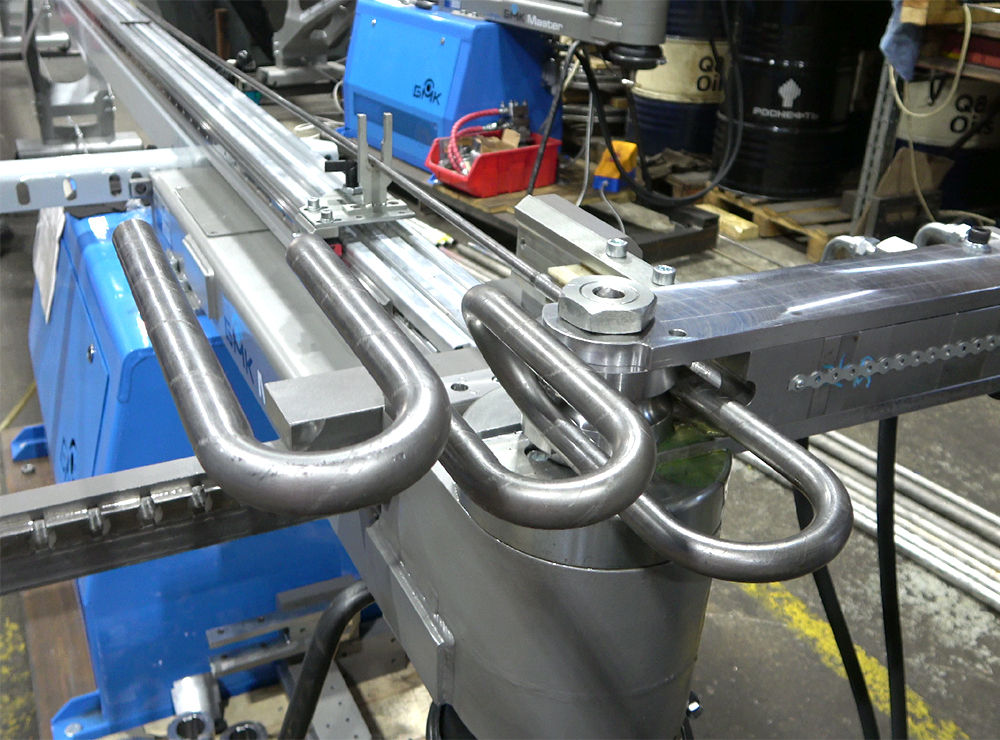

Оснастка к полуавтоматическому трубогибу CE-51 MASTER

оснастка трубогибочного станкаОснастка может состоять из 5-ти элементов:

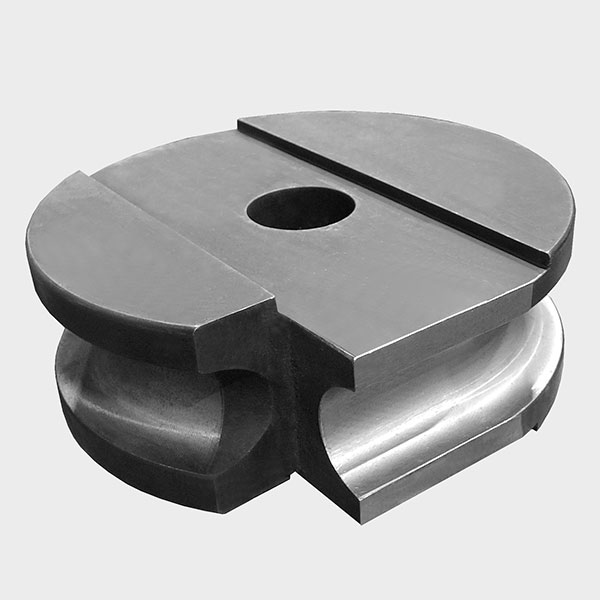

  • Гибочный ролик (под заказ может быть специальным и с прямым участком).
  • Зажим (под заказ может быть специальным, в том числе с длиной пятна зажима от 0.1D).

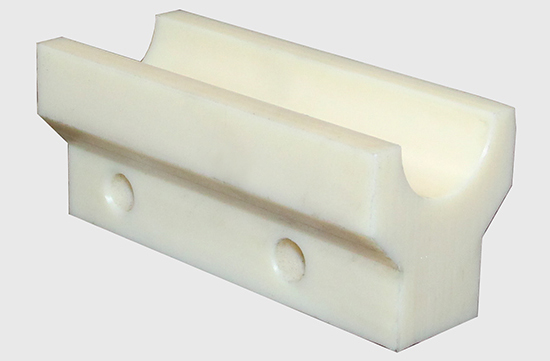

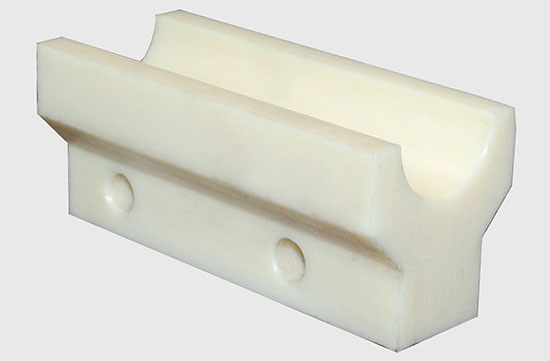

  • Скользящий башмак (под заказ может быть специальным).
  • Дорн (жесткий либо гибкий).

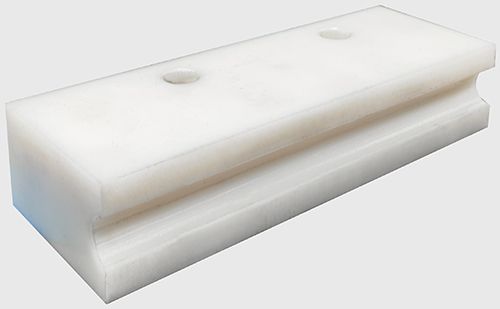

  • Складкоразглаживатель либо вставка блокиратора  пружинения.

оснастка с прямым участком к трубогибочному станку- Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель, позволяют получать качественные гибы тонкостенных труб при минимальных радиусах их гиба. Гибкий дорн применяется только совместно с автоматической системой выдвижения - убирания дорна.

- Оснастка полуавтоматического трубогиба CE-51 MASTER взаимозаменяема с оснасткой всех трубогибочных станков серий PARTNER, MASTER, БМК-51 и БМК-53.



Tехнические характеристики трубогиба CE-51 MASTER

Максимальный диаметр изгибаемой трубы (D) и толщина стенки (S) с пределом текучести G=250 Mpa (25 кгс/мм), мм (51x2)=(42x5)
Радиус гиба по оси трубы (CLR), мм базовый от 27 до 170
под заказ от 5 до 27                                  от 170 до 750
Минимальный радиус гиба по оси трубы (CLR), D 1.5D
Угол гиба, град 0-180 + угол пружинения
Минимальное линейное выдвижение до точки начала очередного гиба, мм базовое 50
под заказ от 0.1D
Поворот трубы в пространстве, град 0-360
Дискретность задания параметров угла гиба (А), град. 1
линейного выдвижения трубы в точку начала очередного гиба (L), мм 0.5
угла поворота трубы в пространстве (R), град 2.5
Скорость гиба, градусов в секунду 30
возврата гибочного ролика с зажимом, градусов  секунду 60
               Управление электронное, микропроцессорное
Память ЧПУ по количеству деталей, шт. до 100
по количеству углов гиба на одной детали, шт. до 15
Программирование углов гиба  Электронное с ЧПУ
выдвижений трубы в точки начала очередных гибов - упорами, шт. базовое - 5
под заказ - неограниченно
поворота трубы в пространстве - упорами, шт. базовое - 5
под заказ - до 12
Допустимая температура окружающей среды, град +5 - +50
Энергопитание Электропитание, В, Гц, А 380, 50, 16
Потребляемая мощность, кВт базовая - 1.5
под заказ - 2.2
Сжатый воздух, кг/см2 6-10
Вынос вперед гибочного модуля, мм базовый - 860
под заказ - 1200
Высота от пола до верхней точки гибочного модуля, мм 1000
Высота гибочного модуля, мм 400
LxВxН (со штангой 2 метра), мм 2700x780x1050
Масса (со штангой 2 метра), кг 480
Длина штанги, м базовая - 2

под заказ - 3, 4, 5, 6, 8, 9, 10, 11, 12 (до 20 метров)

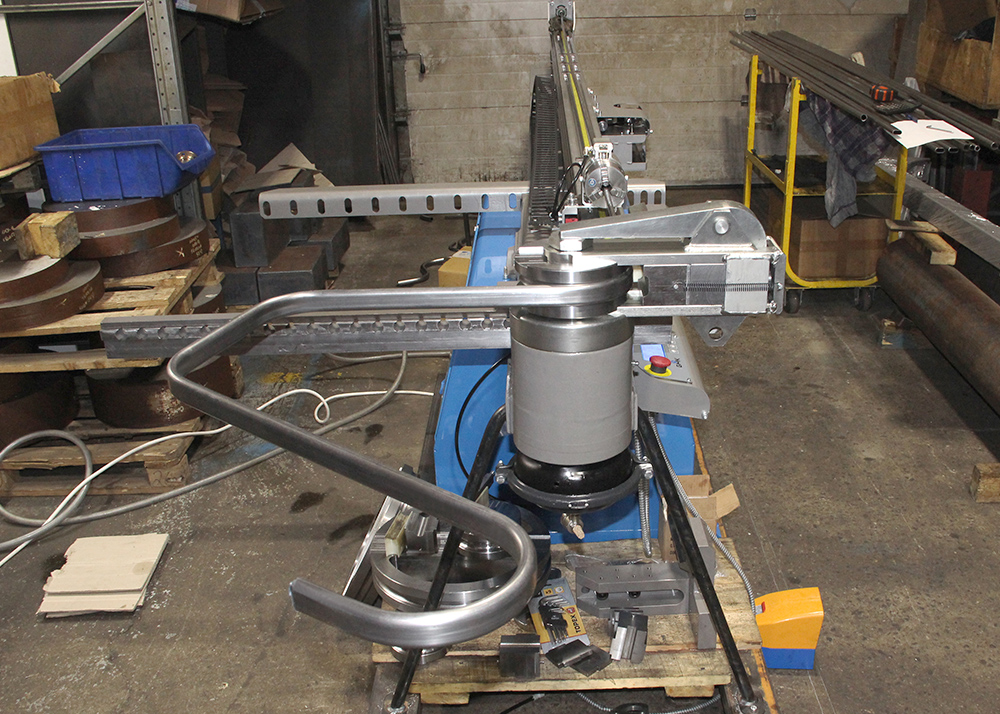

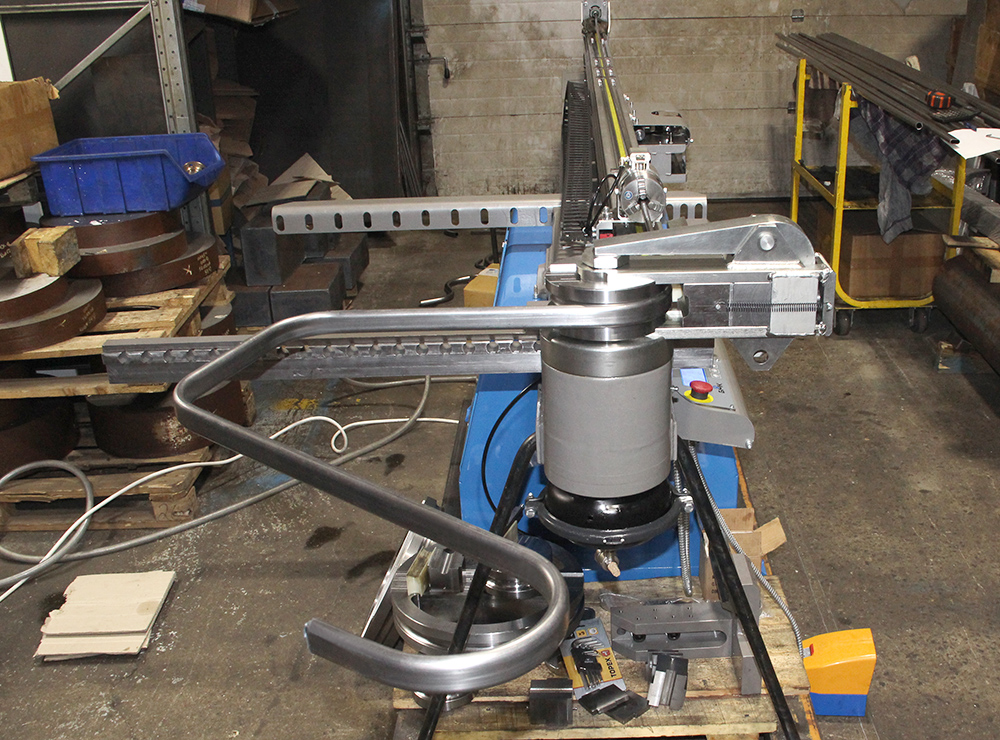

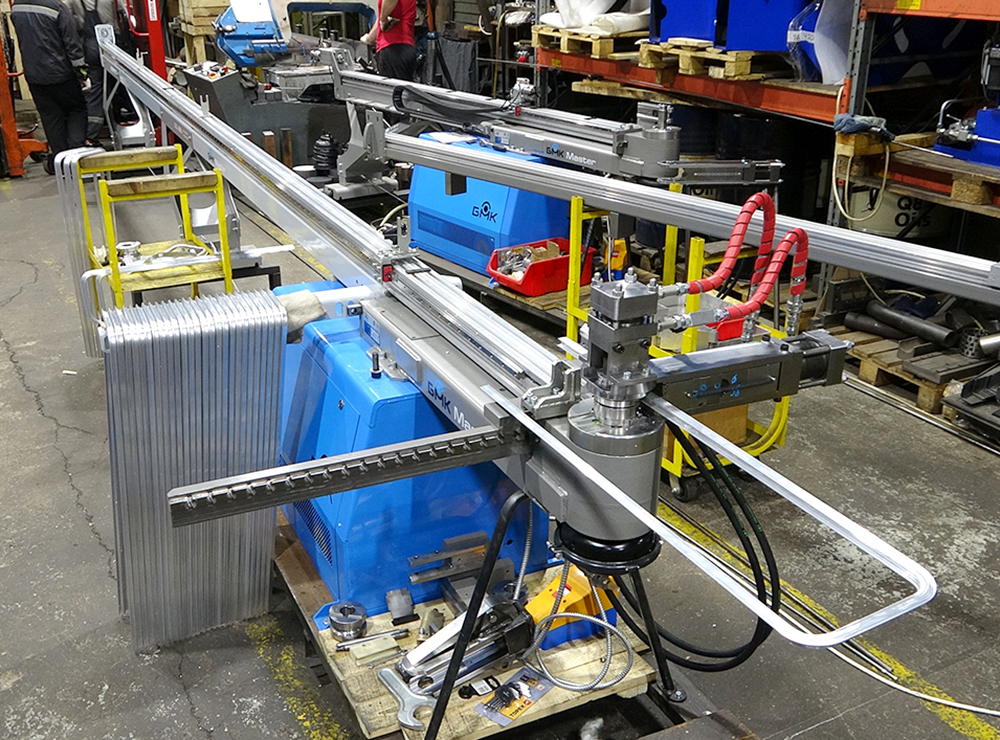

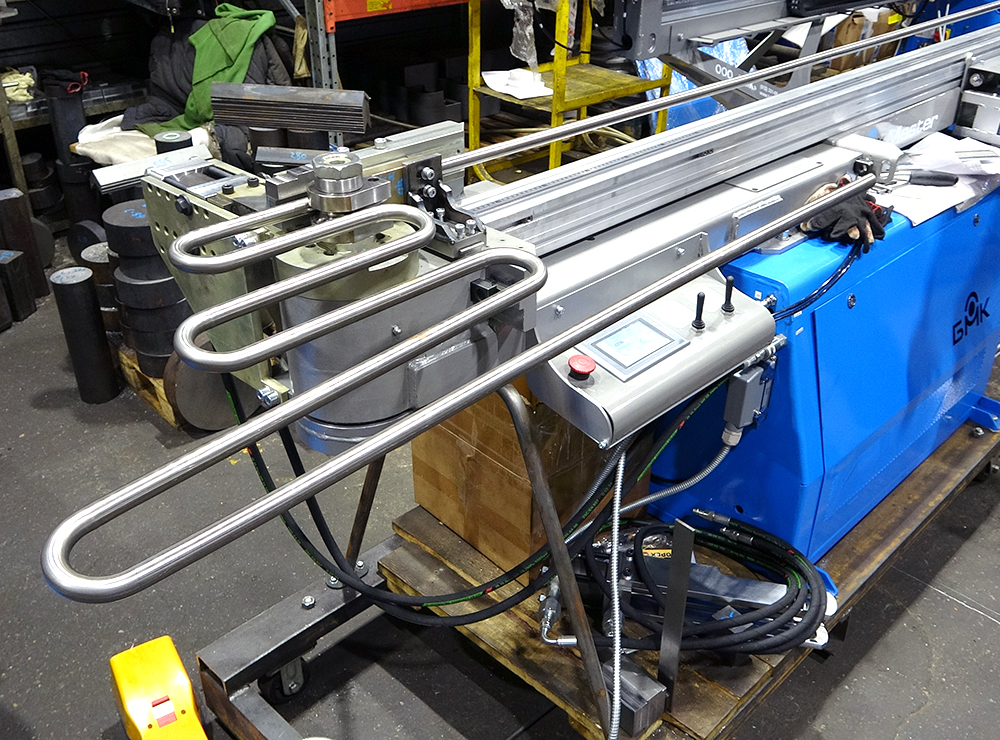

 Базовый модуль полуавтоматического трубогибочного станка CE-51 MASTER

Базовая комплектация полуавтоматического трубогибочного станкаК базовому модулю полуавтоматического трубогиба СЕ-51 MASTER относится электромеханический гибочный модуль СЕ-51 (380В, 1,5 кВт) на тумбе основании, с фиксированным положением скользящего башмака, автоматической системой зажима трубы, штангой длиной 2 метра, пультом управления и выносной педалью для пуска станка.

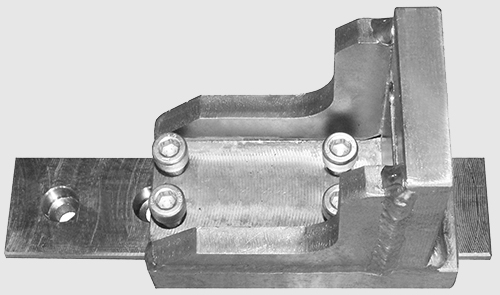

Фиксированное положение скользящего башмакаТрубогиб - гибка трубы скользящий башмак  Автоматическая система зажима трубыТрубогиб - гибка трубы скользящий башмак  Позиционная штанга длиной 2 метра с системой линейных упоровПозиционная штанга полуавтоматического трубогиба

Взаимозаменяемые модули полуавтоматического трубогиба CE-51 MASTER

Дорновая система:    Фиксированный дорн   Автоматическая система выдвижения - убирания дорна
На трубогибе CE-51 MASTER может быть установлен фиксированный дорн - который всегда находится в зоне гиба или для более качественной гибки автоматическая система выдвижения-убирания дорна, когда дорн автоматически выдвигается в точку гиба, а за 2-3 градуса до окончание гиба возвращается в исходное положение.   трубогиб с дорном   трубогиб с дорном

Система смазки дорна:

  Ручная смазка дорна   Автоматическая смазка дорна
Система смазки дорна трубогиба CE-51 MASTER может быть, как ручной - когда смазка в дорн подается за счет нажатия рукой на рукоятку насоса, так и автоматической, синхронизированной с выдвижением дорна и началом гиба, работающей в автоматическом режиме без участия человека.   Трубогибочный станок автоматическая смазка дорна   Трубогибочный станок автоматическая смазка дорна

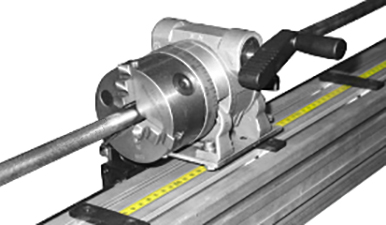

Каретка:

  Ручная каретка ориентации трубы в пространстве   Полуавтоматическая каретка ориентации трубы в пространстве

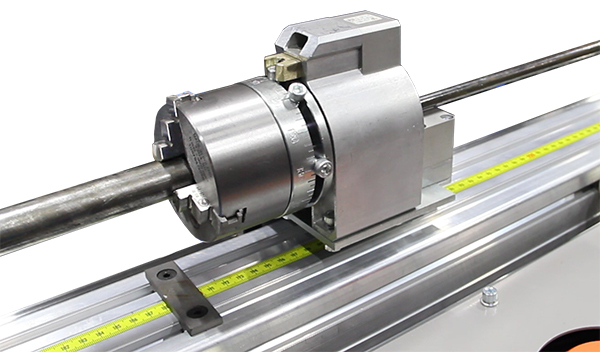

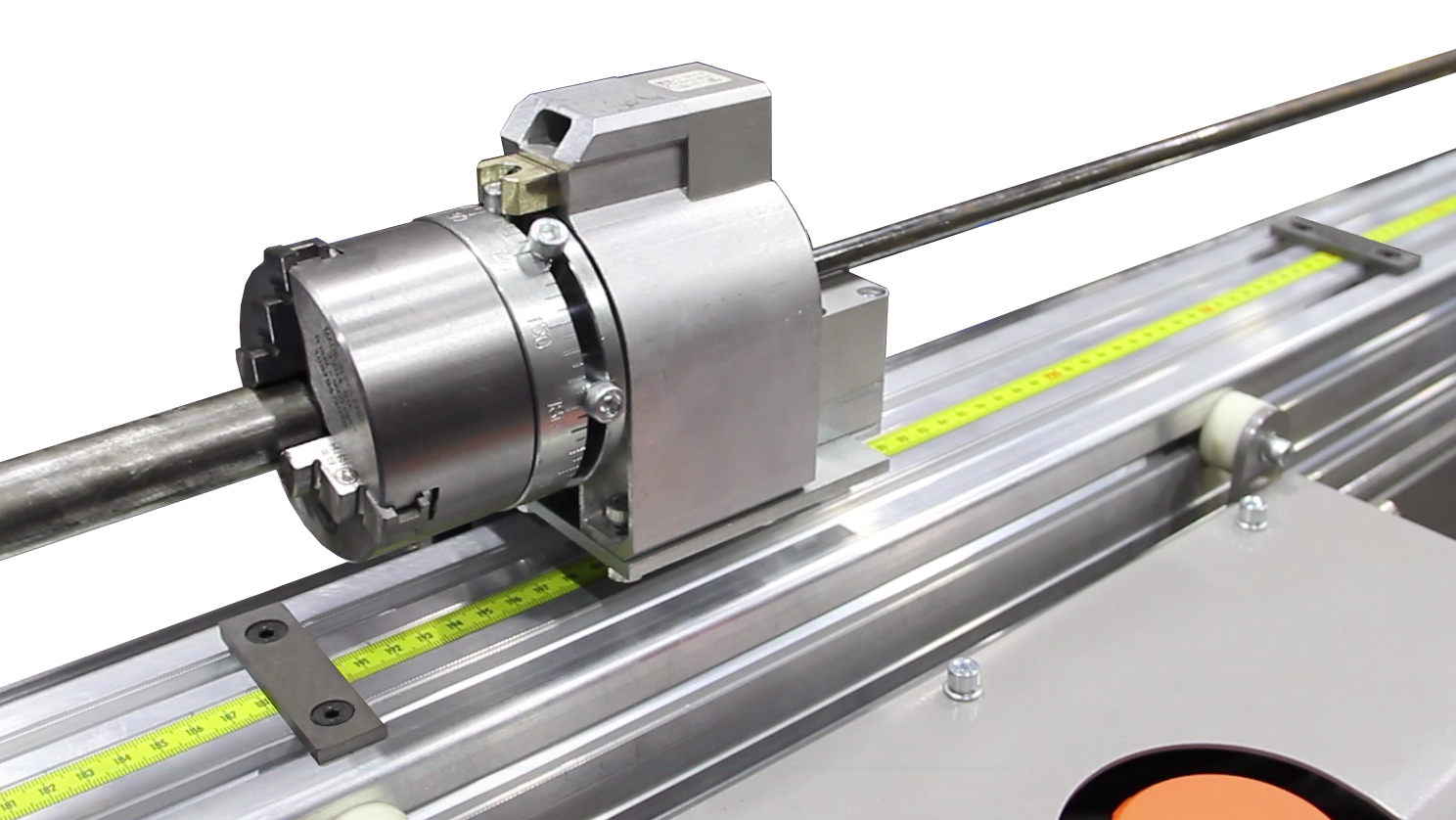

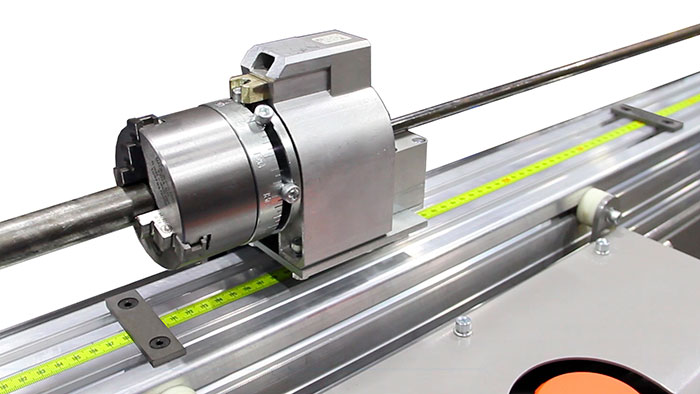

Каретка полуавтоматического трубогиба предназначена для
ориентации трубы в пространстве
и фиксации ее линейного выдвижения
в точках начала очередных гибов. Она может быть ручной - когда поворот трубы в пространстве осуществляется за счет вращения штурвальчика редуктора каретки или полуавтоматической - когда оператор дистанционно открывает замки фиксаторов и осуществляет поворот трубы в пространстве, на любой угол по заранее установленным фиксаторам, находясь на одном месте без перехода вдоль станка к каретке и обратно. Пневматическая система дистанционного управления замками фиксаторов имеет раздельное (джойстиковое) управление для фиксаторов линейных перемещений трубы в точки начала очередных гибов и для фиксаторов поворота трубы в пространстве.
  трубогиб ручная каретка поворот в пространстве   трубогиб полуавтоматический каретка для 3-х координатной гибки

Базовая комплектация полуавтоматического трубогиба CE-51 MASTER:

  • Базовый модуль трубогибочного полуавтомат CE-51 MASTER со штангой 2 метра.
  • Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики).
  • Руководство по эксплуатации и гарантийный талон.
  • Копия сертификата соответствия.
  • Обязательное 3-4 часовое обучение специалистов заказчика работе на трубогибе в ООО "БМК" по адресу: г. Санкт-Петербург, пр. Стачек, дом 47.

Дополнительные опции к полуавтоматическому трубогибу CE-51 MASTER:

  • Увеличение длины штанги (определяется максимальной длиной разверток трубных деталей)
  • Гибочный модуль может оснащаться мотор-редуктором мощностью 2,2 кВт.
  • Оснащение станка автоматической системой выдвижения-убирания дорна или системой фиксированного положения дорна.
  • Оснащение станка автоматической или ручной системой смазки дорна.
  • Оснащение станка ручной или полуавтоматической кареткой ориентации трубы в пространстве.
  • Комплектация станка дополнительными упорами (фиксаторами) линейных перемещений и поворота трубы в пространстве.
  • Установка кронштейна складкоразглаживателя (блокиратора пружинения).

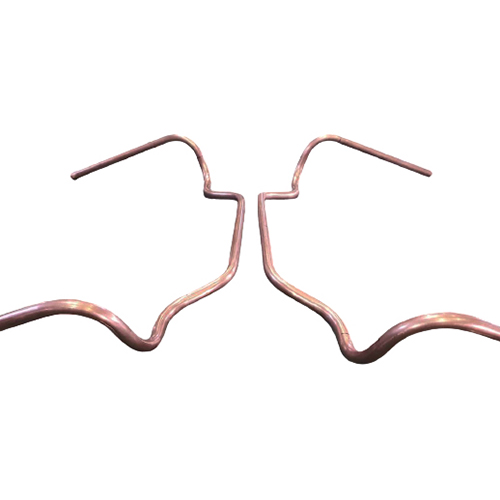

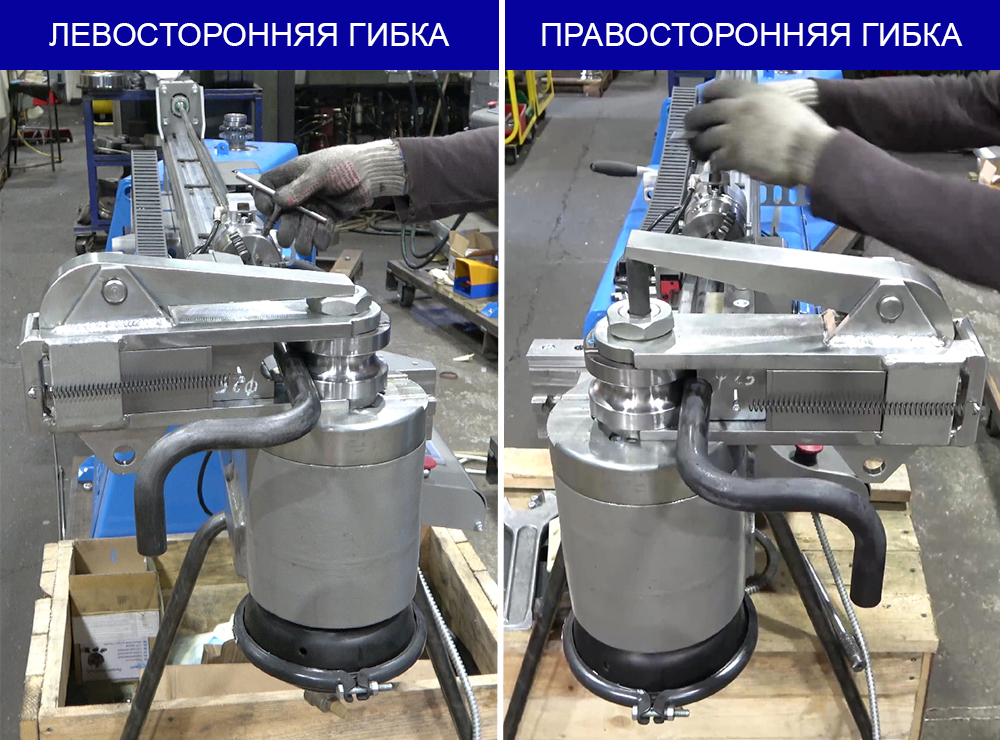

  • Функция левой гибки (базовая правая).
  • Боковая система зажима для гибки труб на радиусы гиба от 5 до 27 мм.
  • Съемная система зажима под радиусы гиба от 170 до 750 мм.
  • Увеличение выноса вперед гибочного модуля до 1200 мм.
  • Оснастка под любой типоразмер труб и профилей, в том числе специальная со складкоразглаживателями, гибкими дорнами, гибочными роликами с прямым участком, специальными зажимами и вставками скользящих башмаков.

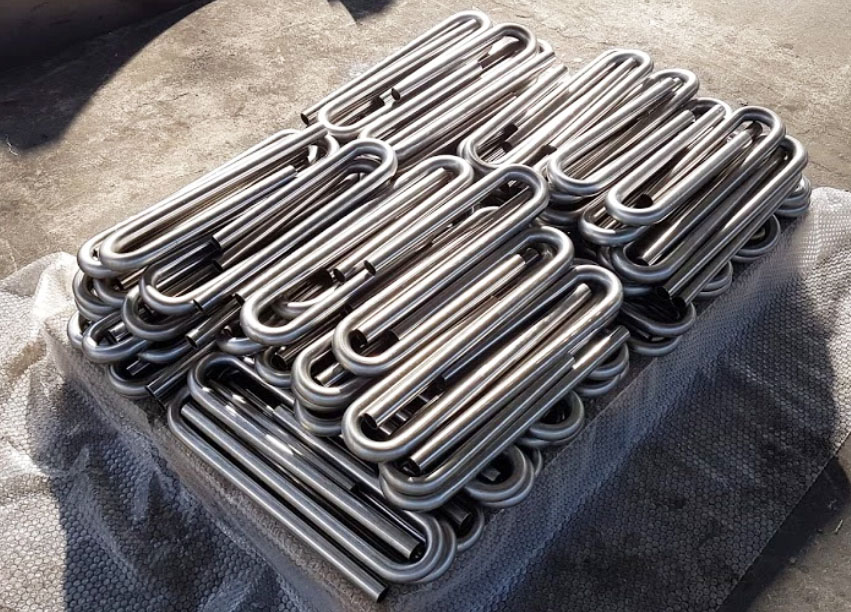

  • Изготовление оснастки с подгонкой межосевого расстояния и специальных элементов системы зажима под полотенцесушители, змеевики и U - образные детали.

Отзывы о работе полуавтоматического трубогибочного станка с ЧПУ CE-51 MASTER

Видео отзыв холдинга "Ленполиграфмаш" о работе полуавтоматического трубогиба CE-51 Master

Видео - Полуавтоматический трубогибочный станок с ЧПУ CE-51 MASTER в работе

Видео - Полуавтоматический трубогибочный станок с ЧПУ CE-51 MASTER - Гибка М-образного полотенцесушителя

Видео - Полуавтоматический дорновый трубогиб с ЧПУ CE-51 MASTER - Пространственная гибка

Видео - Полуавтоматический трубогибочный станок с ЧПУ CE-51 MASTER - Гибка трубы на большой радиус



Преимущества полуавтоматического трубогибочного станка CE-51 MASTER:

  • Простота программирования угла и скорости гиба. Объем памяти - 100 деталей, имеющих до 15 последовательных углов гиба в каждой.
  • Высокая точность и повторяемость при изготовлении сложных, пространственных трубных деталей.
  • Смена оснастки занимает не более 5 минут, что обеспечивает быстрый переход с одного типоразмер трубы на другой.
  • Время ввода станка в эксплуатацию и начало изготовления трубных деталей не превышает 1-го - 2-х часов после его доставки к месту работы, так как, работоспособность станка и качество подгонки оснастки проверяется в процессе приемки трубогиба, а персонал (операторы) обучен с практической отработкой процесса гибки труб. Для запуска трубогиба в работу необходимо только подключить его к энергоносителям.
  • Модульная конструкция полуавтоматического трубогиба CE-51 MASTER позволяет при заказе выбирать необходимый уровень автоматизации трубогибочного станка, а в процессе эксплуатации повышать уровень его автоматизации за счет дополнения соответствующими модулями или замены ручных модулей на автоматические. Станок может быть модернизирован в полный автомат CE-51 Master 3x.
  • Выдвинутый вперед на 860 (1200) мм гибочный модуль трубогиба высотой 400 мм сокращает "мертвые зоны" при изготовлении деталей.
  • Широкий диапазон радиусов гиба. Возможность адаптации трубогиба к гибке труб с радиусом гиба труб от 5 до 750 мм.
  • Возможна адаптация конструкции полуавтоматического трубогибочного станка под производство конкретных деталей заказчика, в том числе фитингов и трубопроводов с гайками и штуцерами.
  • Автоматическое убирание дорна за 2-3 градуса до окончания гиба.
  • Возможность регулировки скорости гиба.
  • Не требуются фундамента, шеф-монтажных и пуско-наладочных работ.
  • Использование в оснастке таких высокотехнологичных элементов, как гибкий дорн и складкоразглаживатель позволяют получать качественные гибы тонкостенных труб при минимальных радиусах гиба.

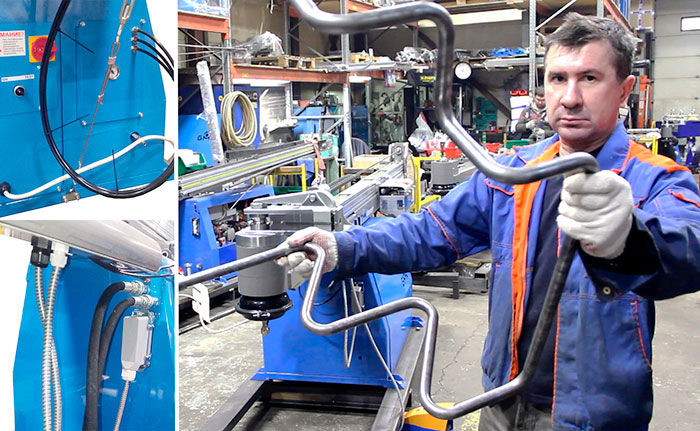

  • Все пневматические трубопроводы соединяются быстроразъёмными соединениями с тефлоновым покрытием, не требующими какого-либо обслуживания за весь период эксплуатации станка.
  • Подключение электроприводов осуществляется через штекерные разъемы.
  • На станке установлены только общедоступные асинхронные электродвигатели.
  • Автономная система очистки воздуха, а запаса воздуха в рессивере достаточно для 6-10 гибов.
  • Оснастка трубогиба CE-51 MASTER взаимозаменяема с оснасткой всех дорновых трубогибочных станков серии Master и серии Partner производимых ООО "БМК".
  • Простота изготовления оснастки, для изготовления, которой достаточно токарного и фрезерного станка.
  • Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем заказанных типоразмеров труб и профилей.

Полуавтоматический трубогиб CE-51 MASTER применяется:

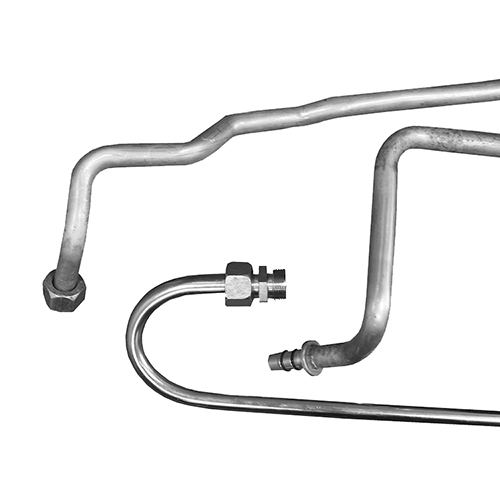

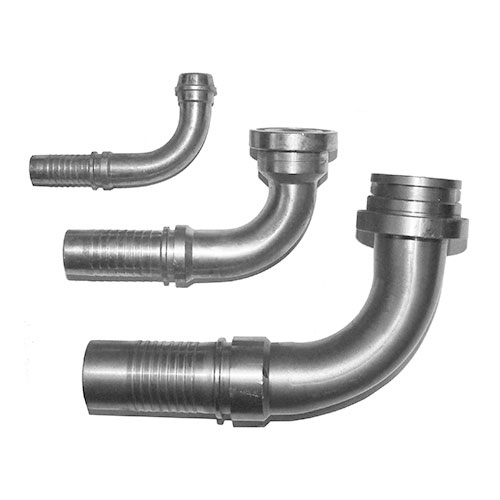

  • Для изготовления гидро-пневмо-топливопроводов при производстве двигателей внутреннего сгорания и реактивных двигателей.
  • При изготовлении пневмо и гидросистем самолетов, автомобилей, тракторов, спецтехники, сельхоз техники, коммунальной техники, транспортных средст и т.д..
  • В судостроении при производстве ограждений и лееров лодок и катеров.

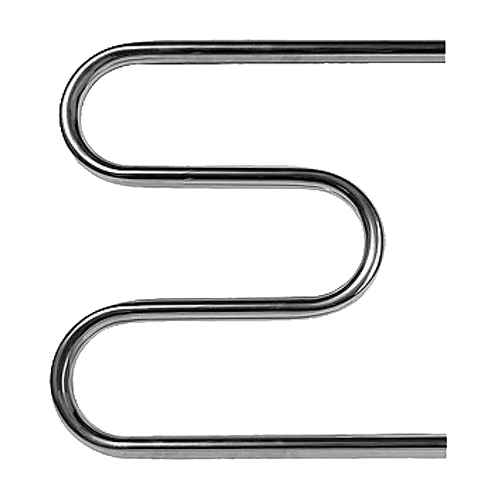

  • При изготовлении полотенцесушителей.

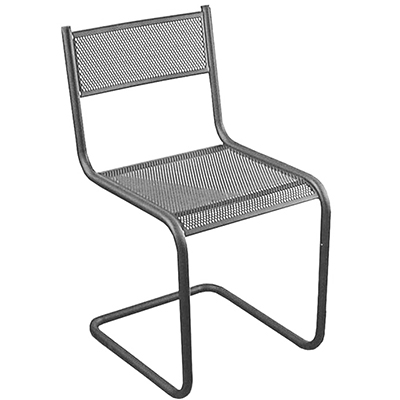

  • При производстве офисной и садовой мебели.
  • При производстве специальной сельскохозяйственной, лесозаготовительной техники, систем водо-газо-электро снабжения и других сферах народного хозяйства.
