Трех роликовый (вальцевый) электромеханический профилегиб (трубогиб) 3RE-30 JUNIOR предназначен для холодной вальцевой гибки:
труб и прутков
профильных труб, а так же
профильного проката,
и других сложных профилей из стали, нержавеющей стали, титана, алюминия и алюминиевых сплавов, меди и медных сплавов.
Гарантия - 1 год на все узлы и механизмы.
Узнать ценуПростой в управлении и экономичный электромеханический профилегиб 3RE-30 JUNIOR имеет два ведущих ролика, цифровую индикацию поджима среднего ролика, что обеспечивает точность и повторяемость согнутых деталей. Профилегиб 3RE-30 JUNIOR может комплектоваться универсальной оснасткой под все типоразмеры круглых труб диаметром до 30 мм или специальной оснасткой, изготовленной под типоразмер трубы (профильного проката, специального профиля) заказчика, чем обеспечивается высокое качество гиба.

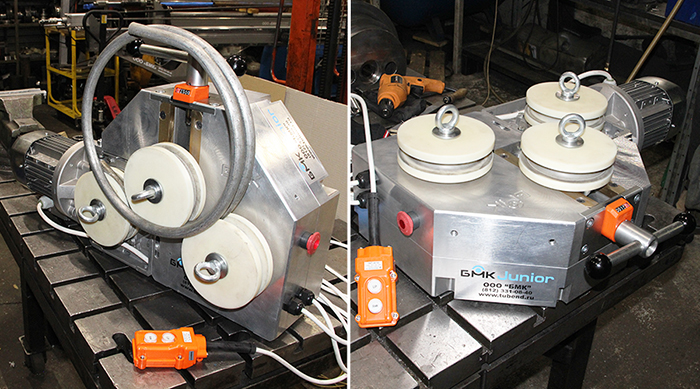

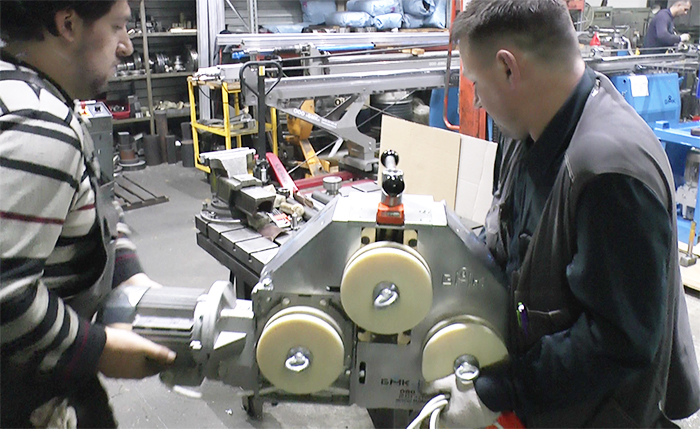

Профилегиб мобилен, легко переносится, может работать как в горизонтальном, так и в вертикальном положении, а выносной ручной пульт управления профилегибом позволяет оператору, вовремя работы, находится в любом удобном месте, обеспечивающем безопасность работы.

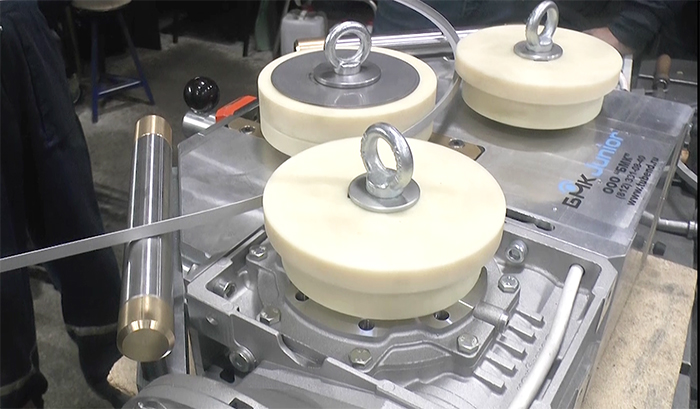

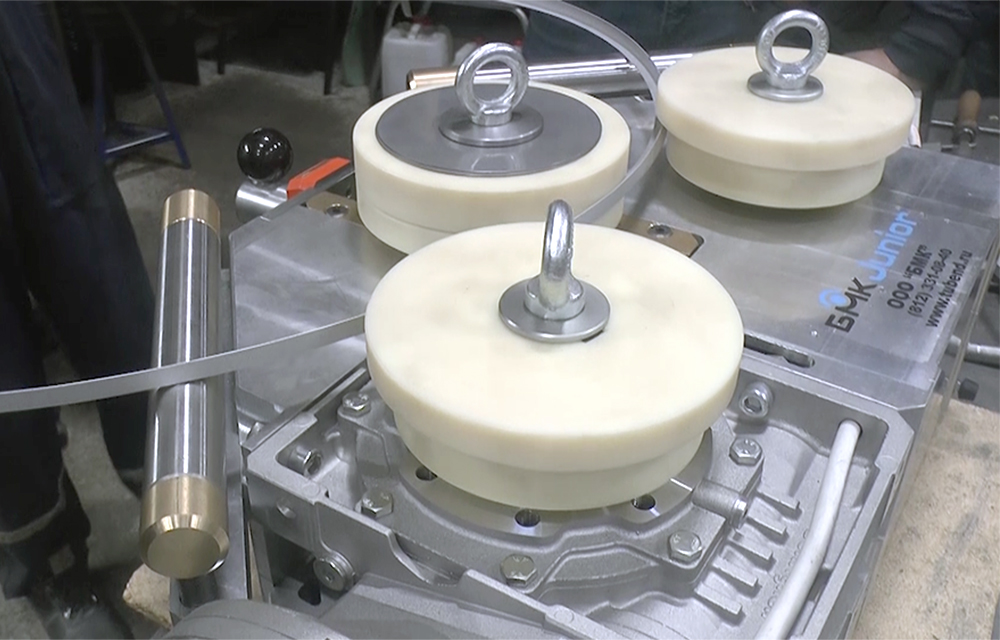

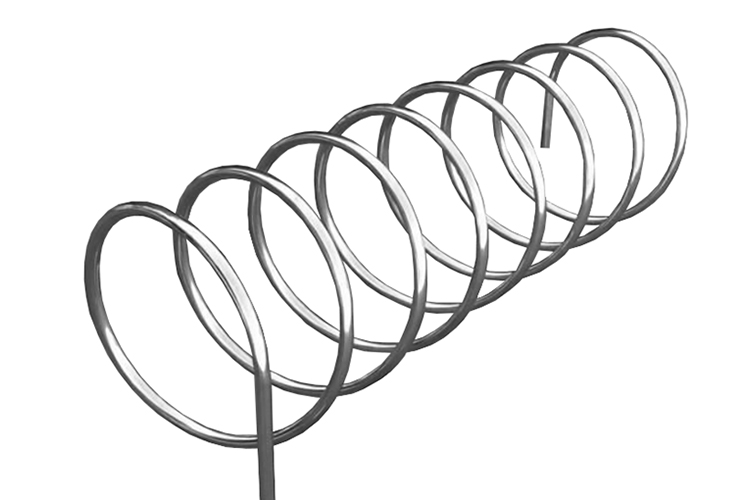

Профилегиб 3RE-30 JUNIOR может оснащаться механизмами подъема шага витка спирали для изготовления спиралей с заданный шагом подъема витка спирали.
При этом 3RE-30 JUNIOR не требуют пуско-наладочных работ и любой человек может полноценно работать на нем через нескольких минут обучения.

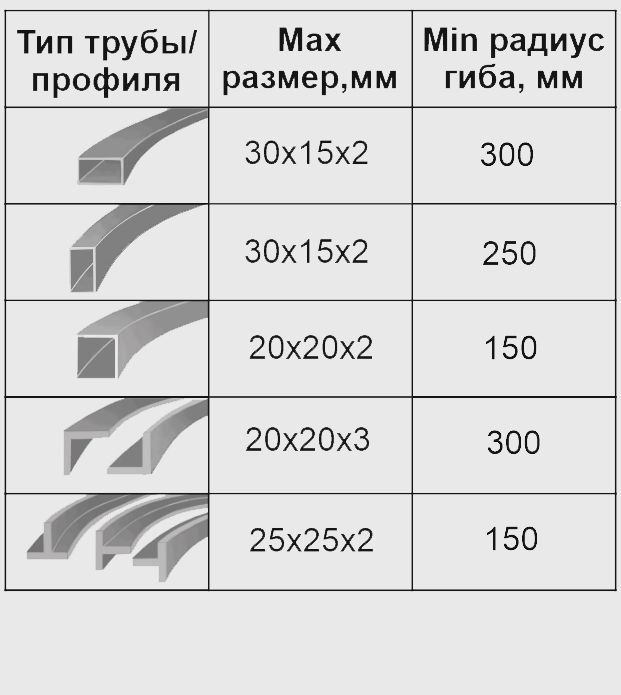

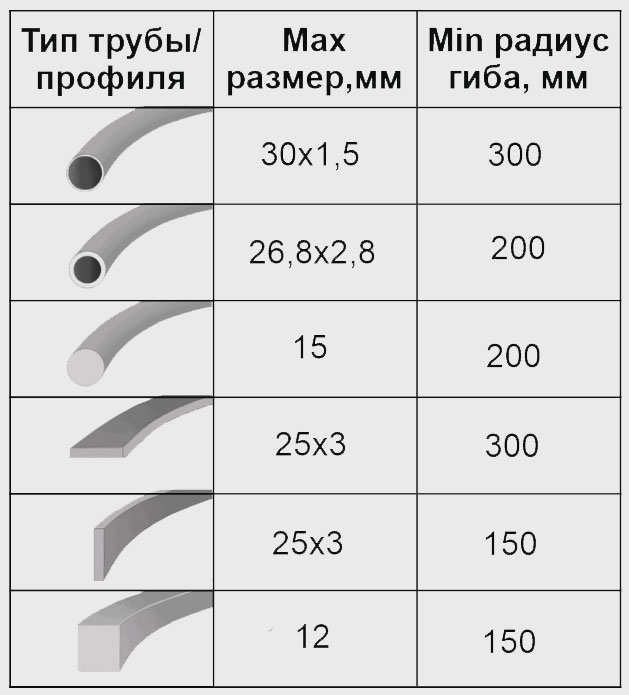

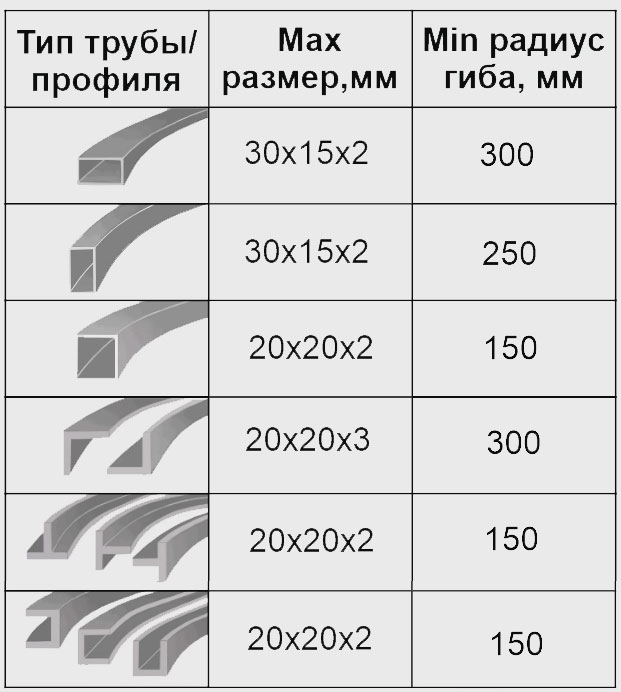

Тип профиля | Мах размер профиля, мм | Min радиус гиба, мм | Тип профиля | Мах размер профиля, мм | Min радиус гиба, мм | |
![]() |
20х4 | 300 | ![]() |
20х20х2 | 150 | |
![]() |
20х4 | 150 | ![]() |
20х20х3 | 300 | |
![]() |
15х15 | 200 | ![]() |
20х20х3 | 300 | |
![]() |
15 | 200 | ![]() |
25х25х2 | 150 | |
![]() |
30х1,5 | 300 | ![]() |
25х25х2 | 150 | |
![]() |
26,8х2,8 | 250 | ![]() |
25х25х2 | 150 | |
![]() |
15х30х2 | 300 | ![]() |
15х30х2 | 250 | |

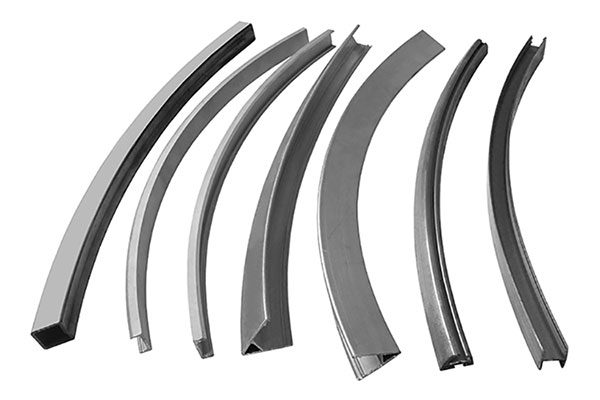

А также, любые трубы и профиля нестандартной формы. |
Универсальная оснастка:

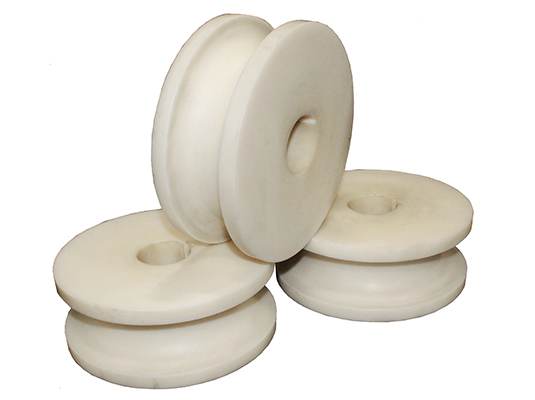

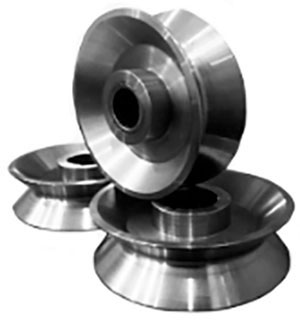

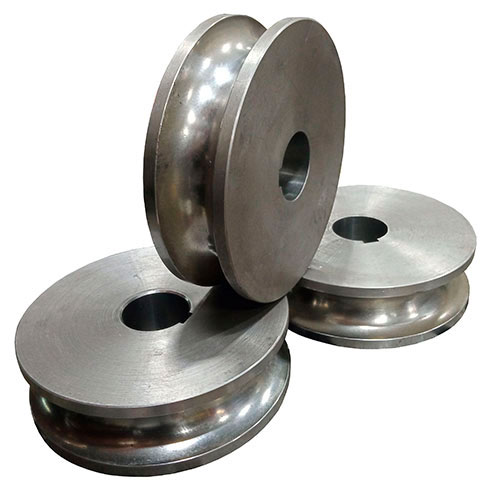

Комплект универсальной оснастки для профилегиба 3RE-30 JUNIOR состоит из 3-х универсальных стальных роликов с ручьем под любую круглую трубу диаметром до 30 мм.
Специальная оснастка:
Комплект специальной оснастки для профилегиба 3RE-30 JUNIOR состоит из 3-х стальных роликов, специально изготовленных, под форму и типоразмер трубы или профиля заказчика, чем обеспечивается высокое качество гибки.

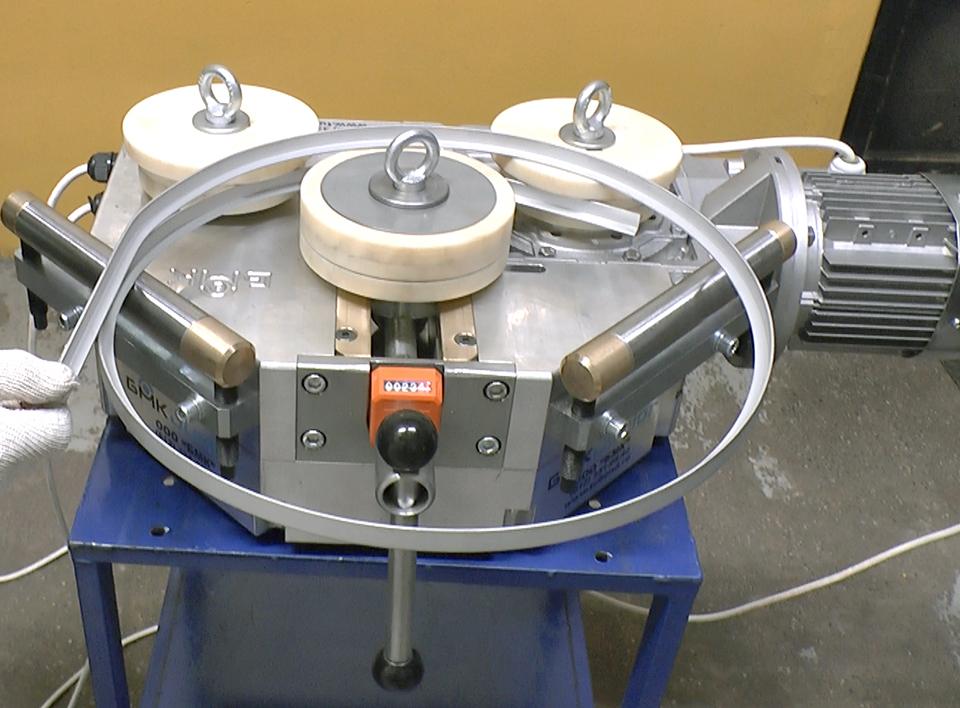

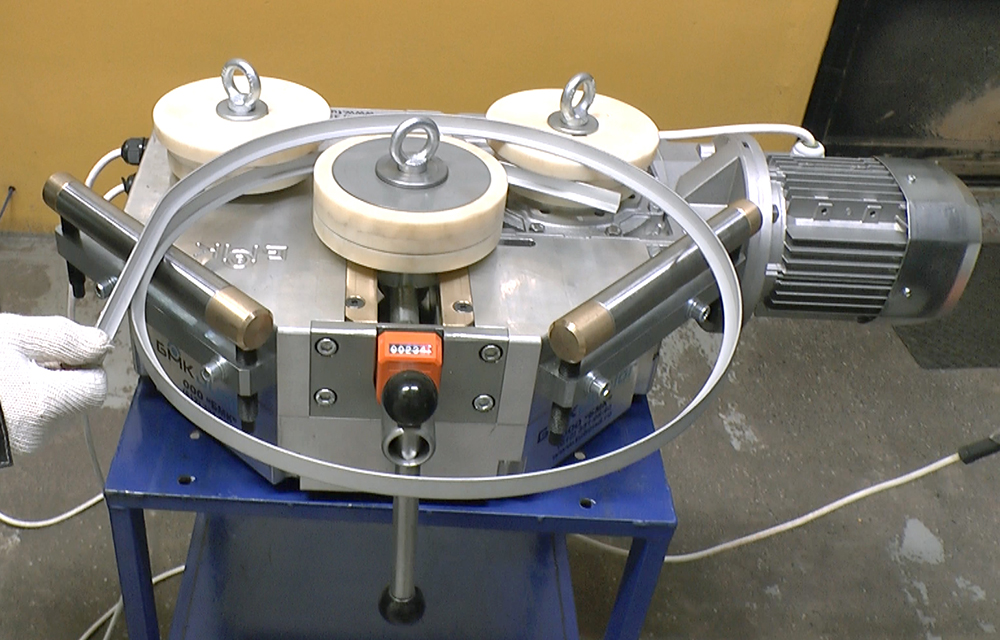

Для гибки уголков необходимо иметь два механизма подъема шага витка спирали.
Количество ведущих роликов | 2 | |
Количество механизмов поджима | 1 | |
Привод механизма поджима | Винтовой |
|
Счетчик числа оборотов винта поджима | Да | |
Скорость подачи трубы, м/мин | 3 | |
Минимальный радиус гиба, мм | 150 мм | |
Максимальный радиус гиба, мм | Не ограничен | |
Количество механизмов подъема шага витка спирали (опция), шт | 1 или 2 | |
Потребляемая мощность | 0,75 кВт | |
Энергопитание | 50 Гц, 220 В | |
Длинна x Ширина x Высота, мм | 848x287x500 | |
Масса с комплектом роликов, кг | 70 |

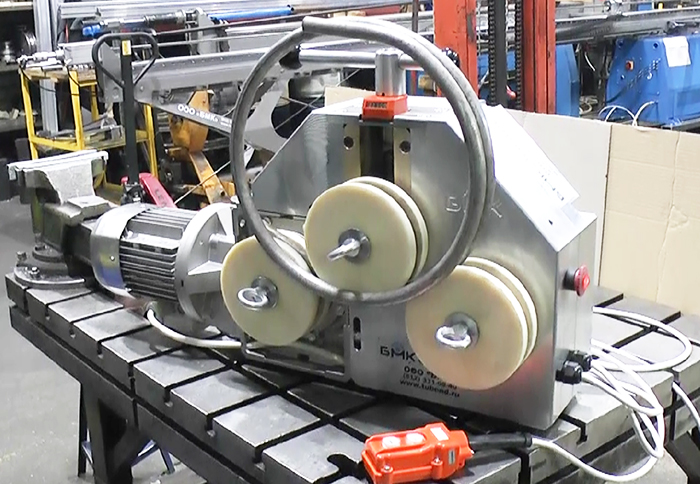

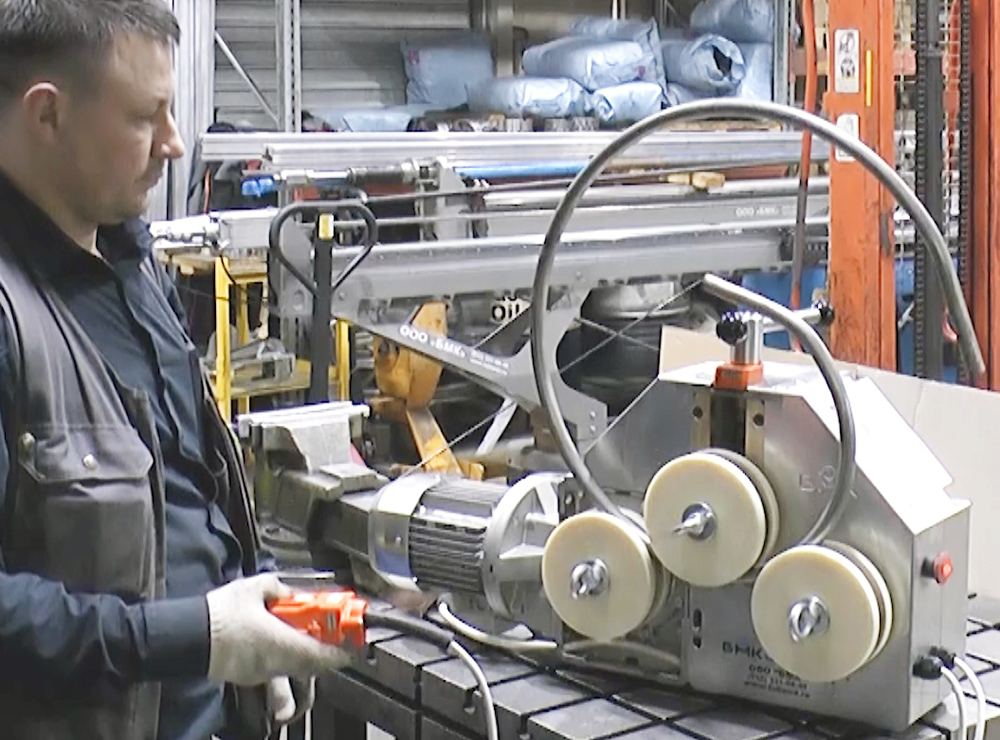

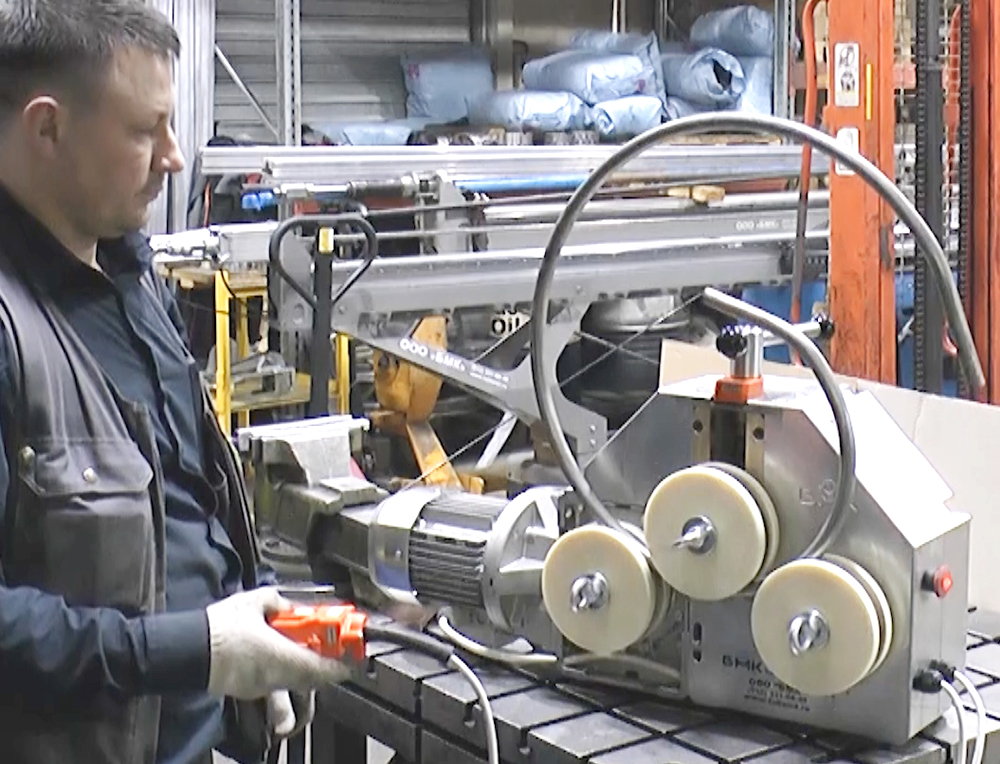

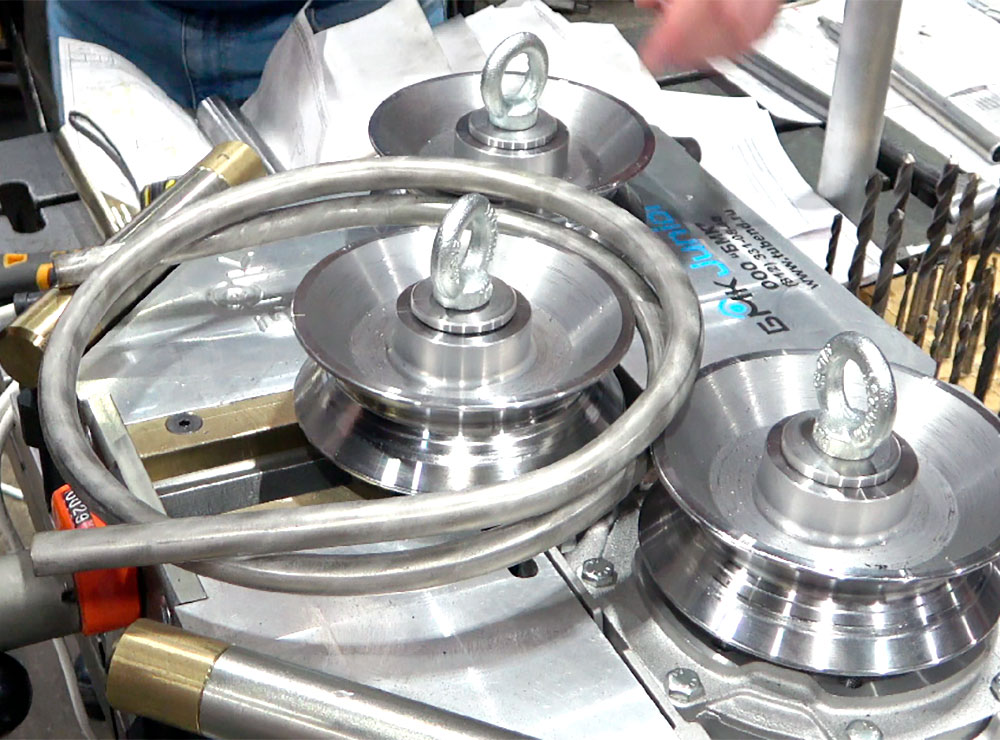

Видео - электромеханический профилегиб в работе - гибка трубы на трех-роликовом профилегибе JUNIOR

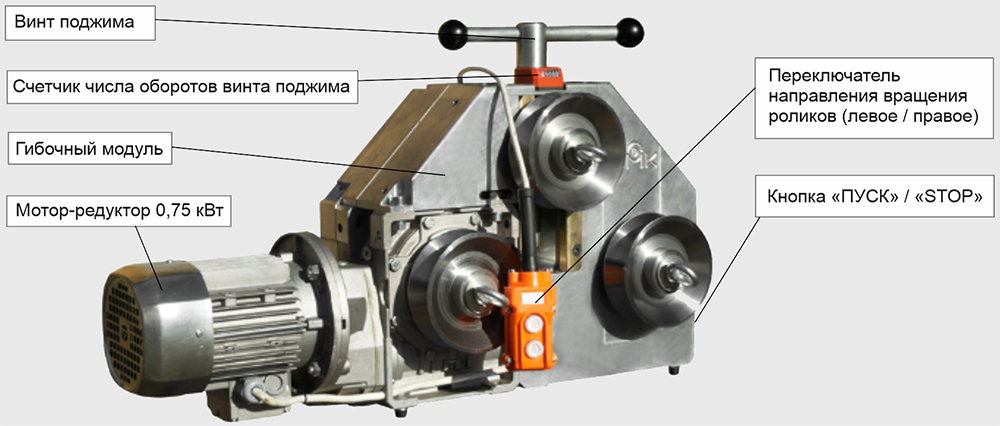

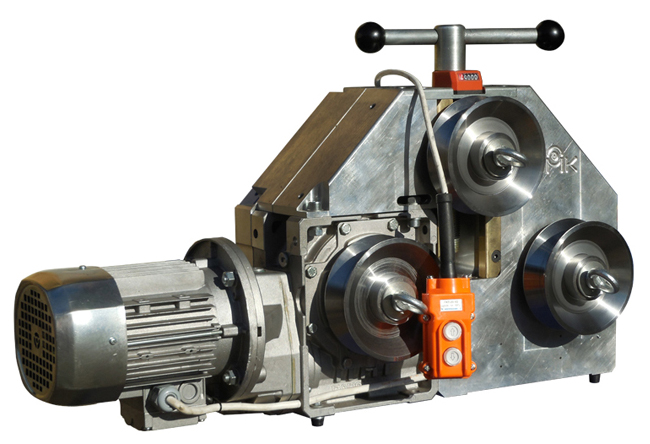

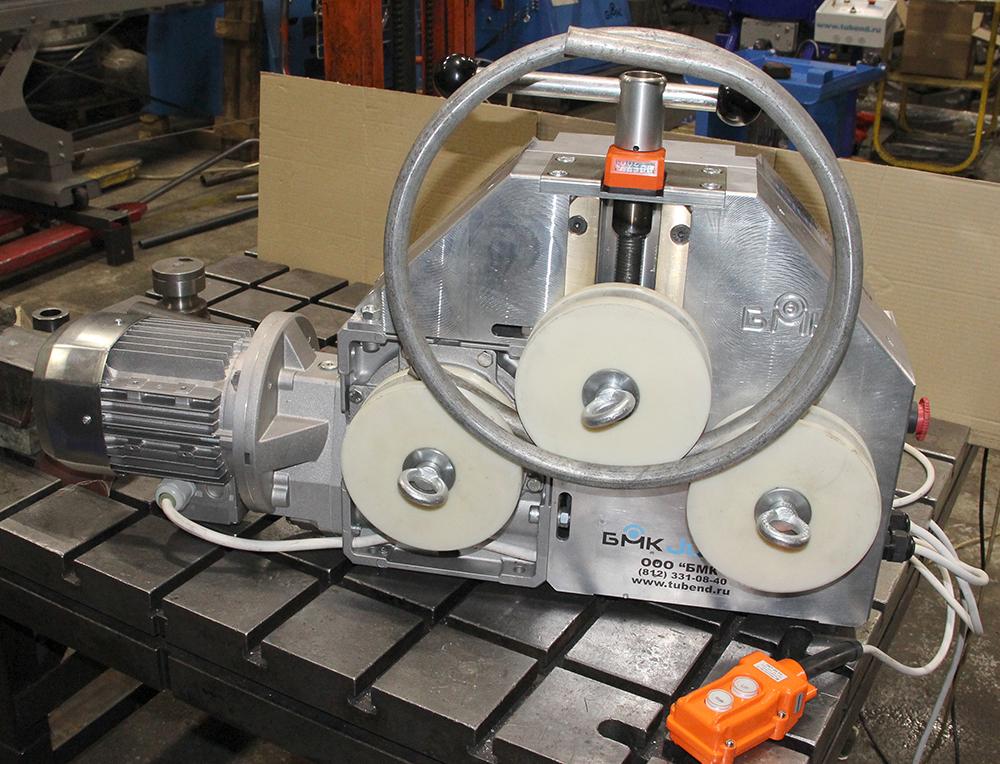

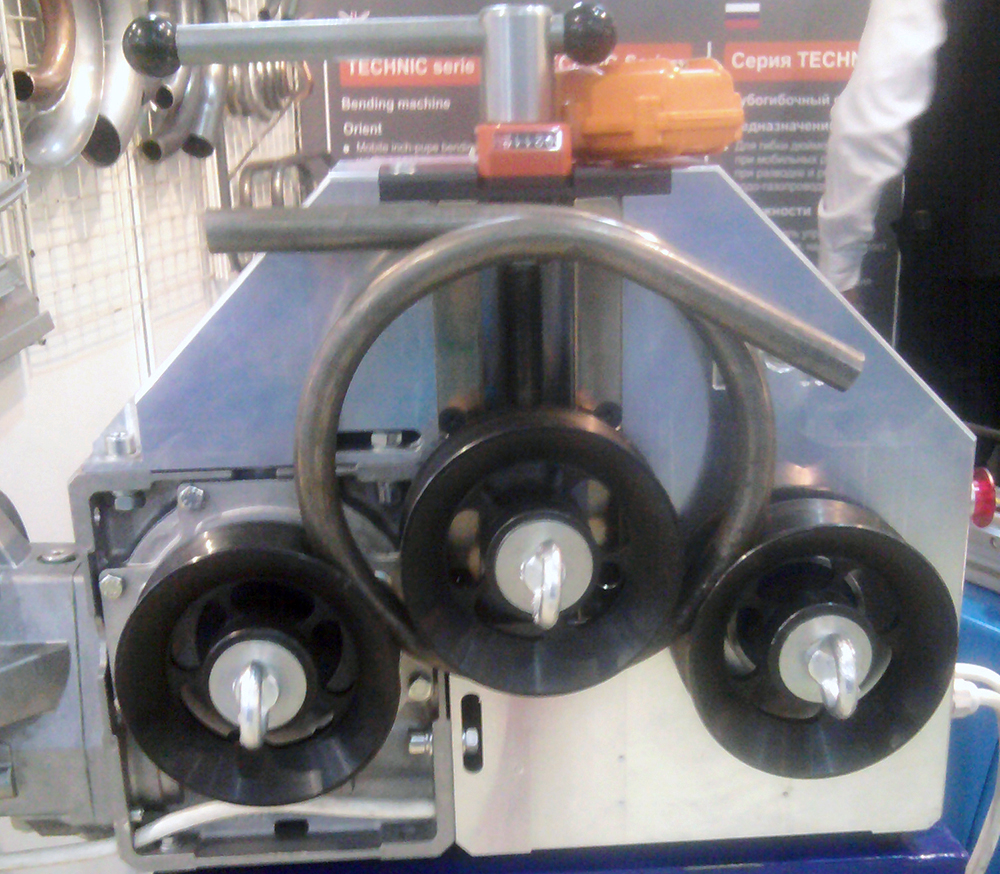

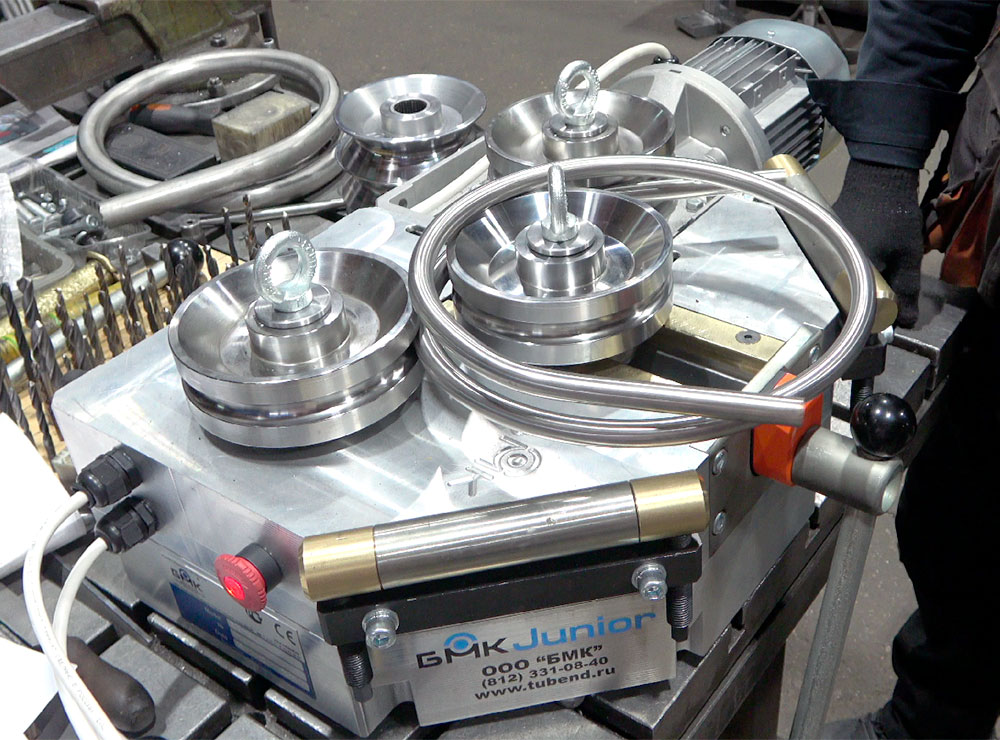

Электромеханический профилегиб 3RE-30 JUNIOR имеет жесткий алюминиевый корпус, позволяющий работать в вертикальном и горизонтальном положении. Профилегиб мобилен, легко переносится, имеет резиновые опоры, предотвращающие вибрацию и обеспечивающие устойчивость станка при работе.

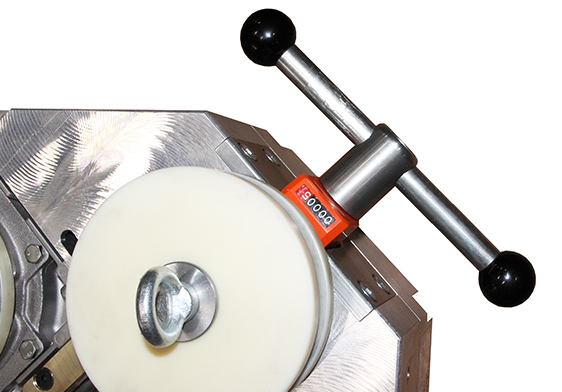

Профилегиб имеет счетчик числа оборотов винта ролика поджима, что обеспечивает простоту и точность получения нужного радиуса гиба.

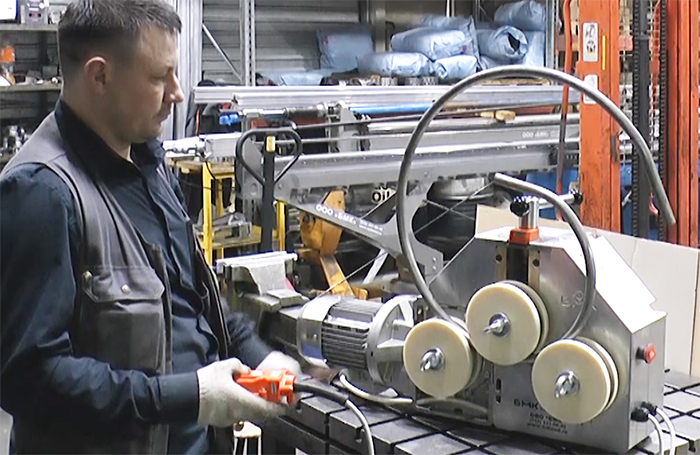

Безопасность обеспечивается выносным кнопочным пультом управления с переключателем направления гиба, что позволяет оператору вовремя работы находится в безопасной зоне. Кнопка аварийного останова электрического профилегиба имеет фиксатор, исключающий его самопроизвольное включение.
Профилегиб прост в управлении. Через 5-10 минут обучения, любой человек готов приступить к гибке труб и профилей.
Не требует фундамент, шеф-монтаж и пуско-наладочныех работы.
Профилегиб 3RE-30 JUNIOR, мощностью 0,75 кВт с электропитанием 220 Вольт может работать от простой бытовой розетки или переносной электросети.
Профилегиб может комплектоваться универсальной оснасткой под все типоразмеры круглых труб диаметром до 30 мм или специальной оснасткой, изготовленной по форме и типоразмеру труб и профилей заказчика.
Обучение специалистов Заказчика правилам эксплуатации приобретаемого станка с практической гибкой на нем заказанных типоразмеров труб и профилей.
Время ввода станка в эксплуатацию и начало изготовления деталей не превышает 1-го часа после его доставки к месту работы. Так как, работоспособность станка и качество подгонки оснастки проверяется в процессе приемки профилегиба, а персонал (операторы) обучен с практической отработкой процесса гибки труб. Для запуска профилегиба в работу необходимо только подключить его к электросети.
