Трубогиб для медных труб. Гибка медных труб. Как согнуть медную трубу.

Согнутые медные трубы активно используются в водопроводных сетях горячего и холодного водоснабжения, в газовых аппаратах, холодильниках и т.д. Из-за отсутствия коррозии, благодаря своей эластичности, неагрессивности и благотворного воздействия на воду (бакторецидности), согнутые медные трубы находят широчайшее применение в системах кондиционирования воздуха.

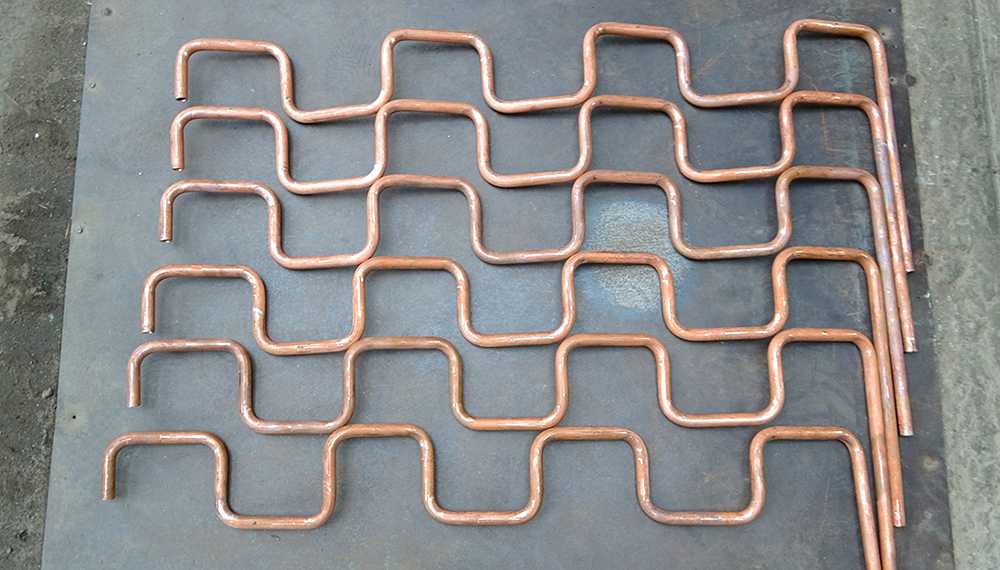

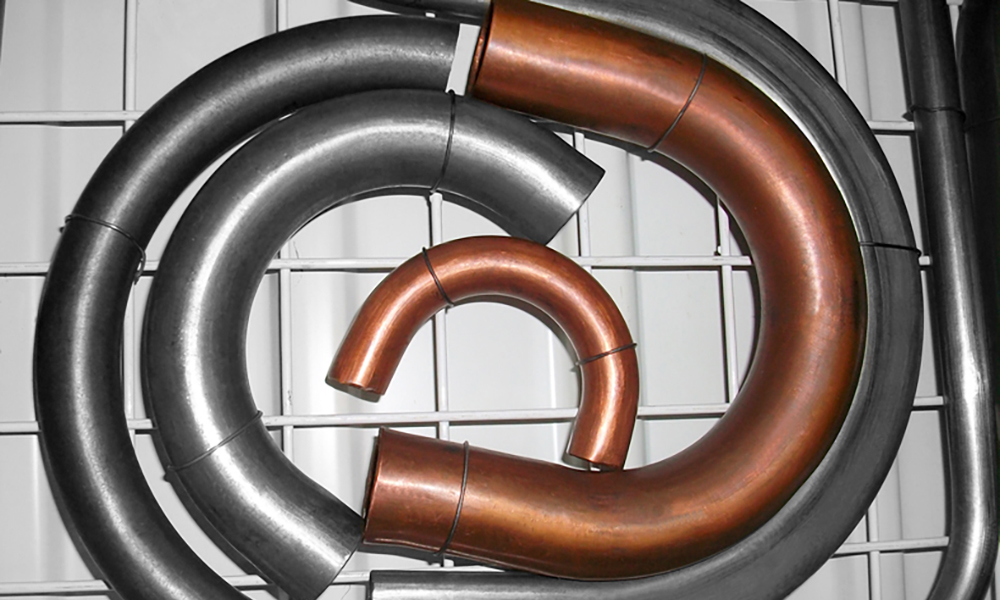

Согнутые медные трубы, трубогиб для гибки медных труб, как согнуть медную трубу  Трубогиб для медных труб гибка медной трубы

Из согнутых медных труб делают газопроводы небольшого сечения. У меди не возникает искры при ударе - и как следствие нет риска взрыва газа. Согнутые медные трубы часто используются в системах отопления, так как медь обладает высокой теплопроводностью.

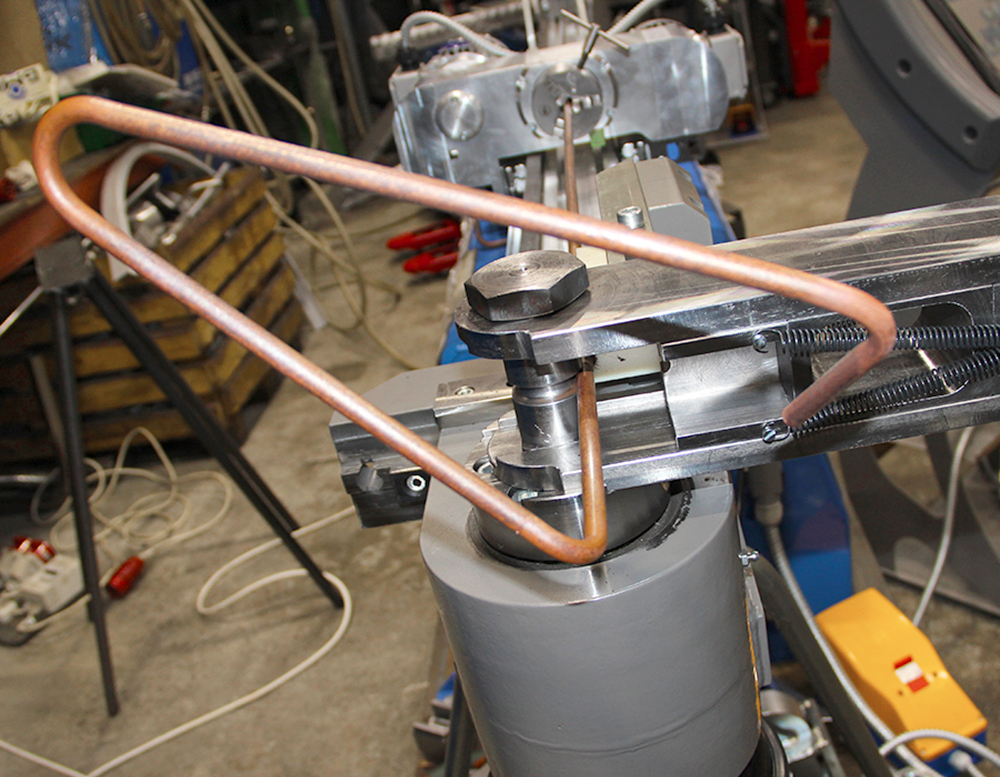

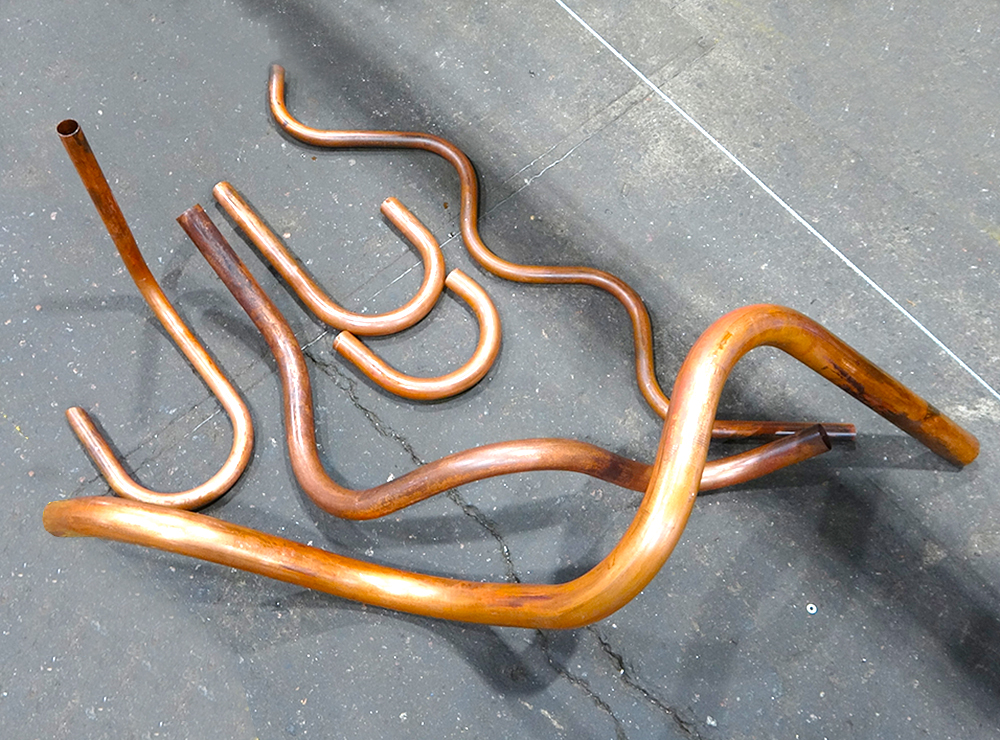

Согнутые медные трубы, трубогиб для гибки медных труб, как согнуть медную трубу  Трубогиб для медных труб гибка медной трубы

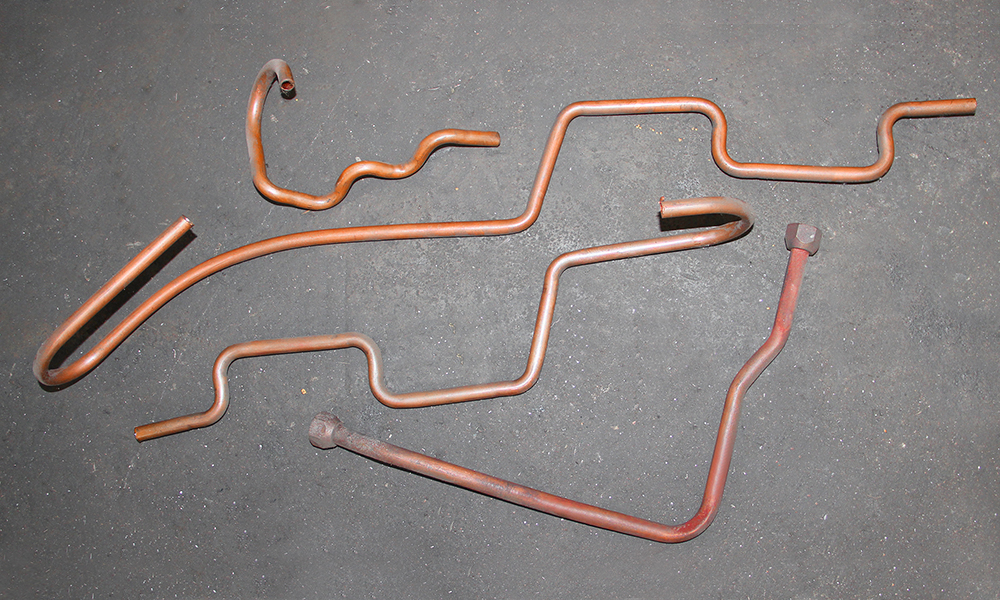

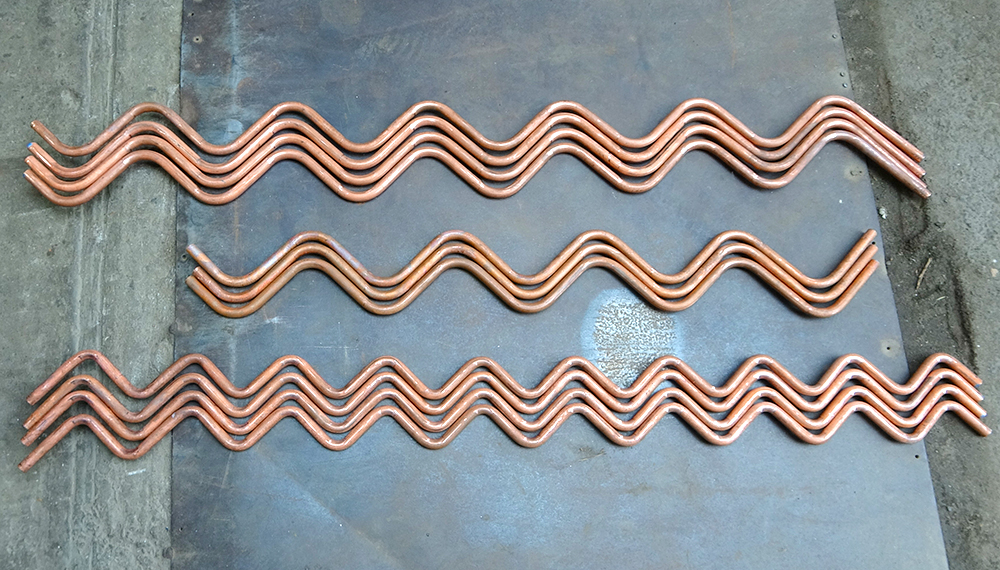

Медные трубы D18х3 мм, согнутые на автоматическом трубогибе c компьютерным управлением MASTER.3X

Особенности гибки медной трубы на трубогибе

Медная труба, с точки зрения гибки ее на трубогибочном станке, имеет 2 состояния  - мягкая и твердая. Твердые и полутвердые медные трубы имеют большую жесткость. При изготовлении такие трубы подвергают термообработке с целью увеличения эксплуатационных характеристик - прочности и пластичности. Медные трубы без термообработки (неотожжённые медные трубы) из-за своей жесткости чрезвычайно трудно гнуться даже на радиус 3D.

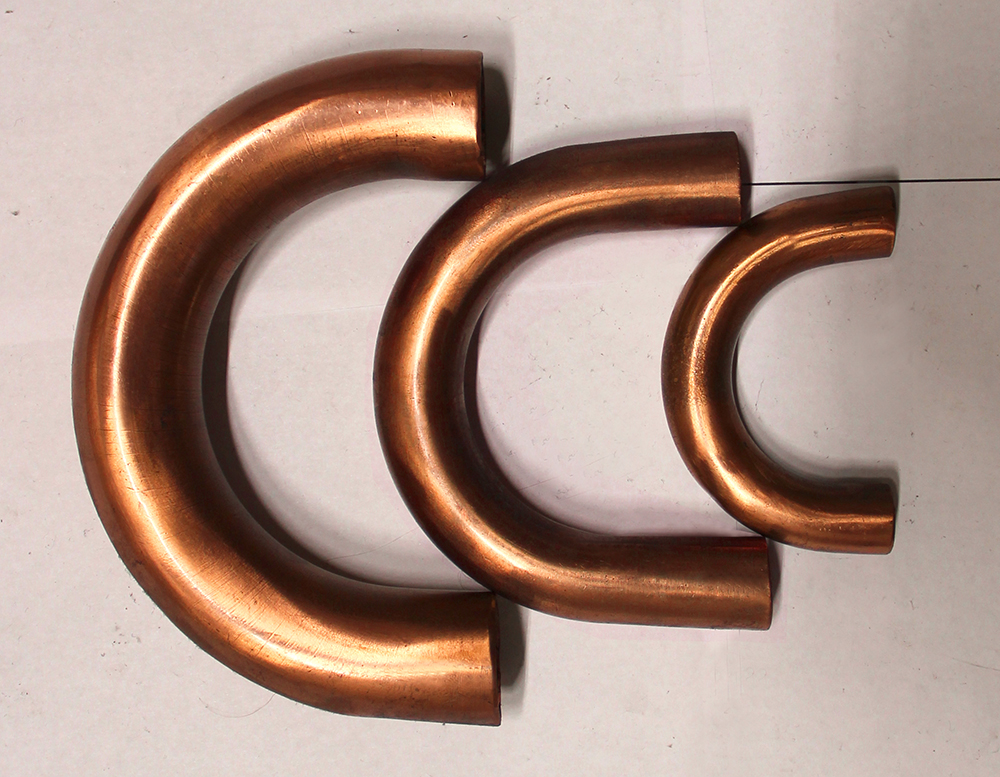

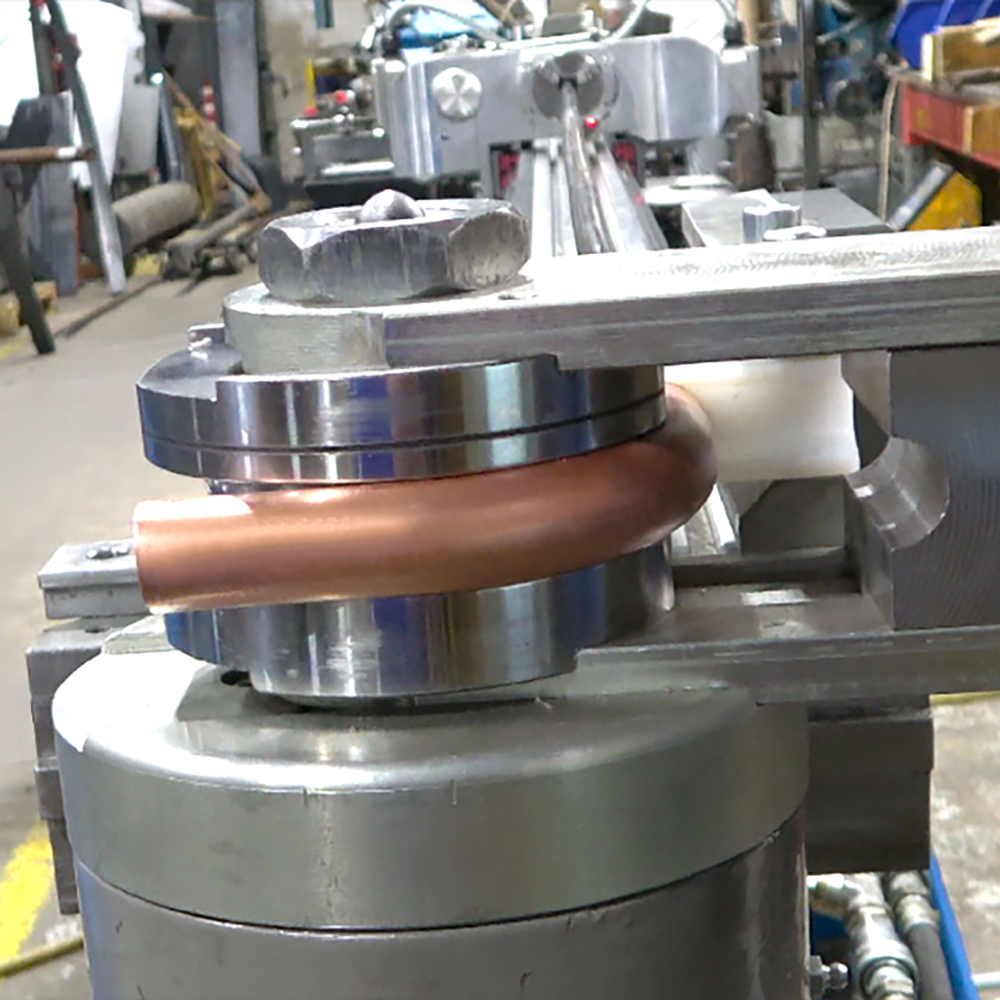

Согнутые медные трубы, трубогиб для гибки медных труб, как согнуть медную трубу  Трубогиб для медных труб гибка медной трубы

По этому, при гибке медных труб на радиусы гибки менее 3D следует применять мягкие трубы, а еще лучше мягкие повышенной платичности, либо твердые и полутвердые медные трубы подвергать термической обработке - отжигу
Отожжённая медная труба более пластична, но имеет меньшую твердость. Она хорошо деформируется (гнётся), но после гибки её следует термоупрочнить. В связи с тем, что по плотности медь не отличается от стали, но не корродирует, толщина стенок у труб очень редко превышает 1,5 - 2 мм.

Отожженные медные трубы малого диаметра (до 38 мм) хорошо гнуться на трубогибочных станках БМК на малые радиуса (от 1,5 D) даже без специальной оснастки.

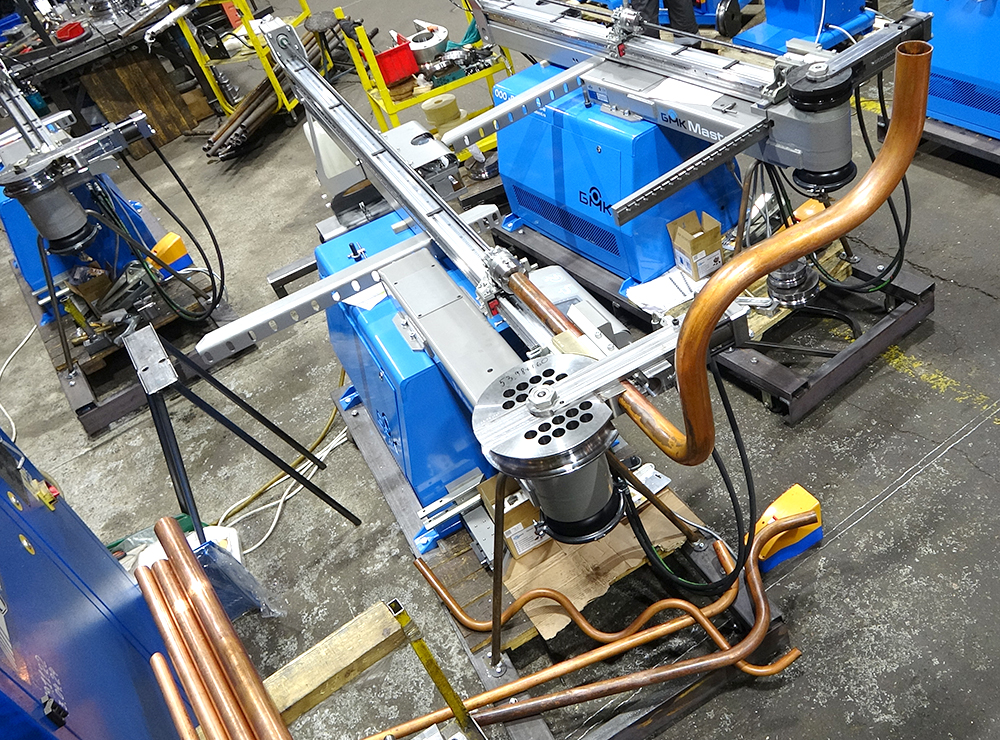

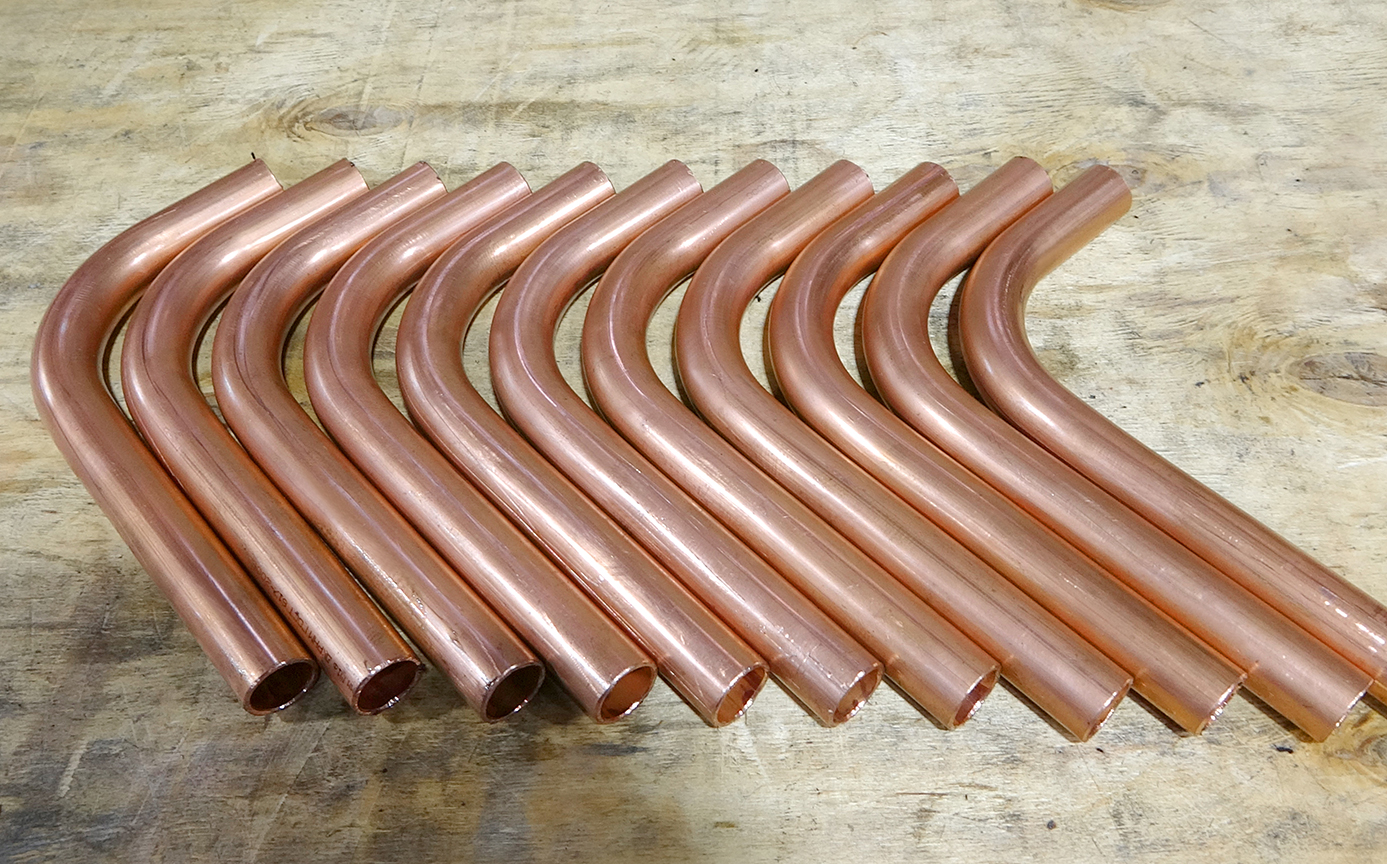

Согнутые медные трубы, гибка медной трубы, трубогиб для медных труб  Согнутые медные трубы, гибка медной трубы, трубогиб для медных труб

При гибке на трубогибах отожженных медных труб диаметром свыше 38 мм необходимо подбирать оптимальный радиус гибки при простой оснастке, либо изготавливать сложную оснастку. Для гибки таких медных труб в оснастку входит специальный гибочный ролик с прямым участком, складкоразглаживатель, стальной гибкий дорн.

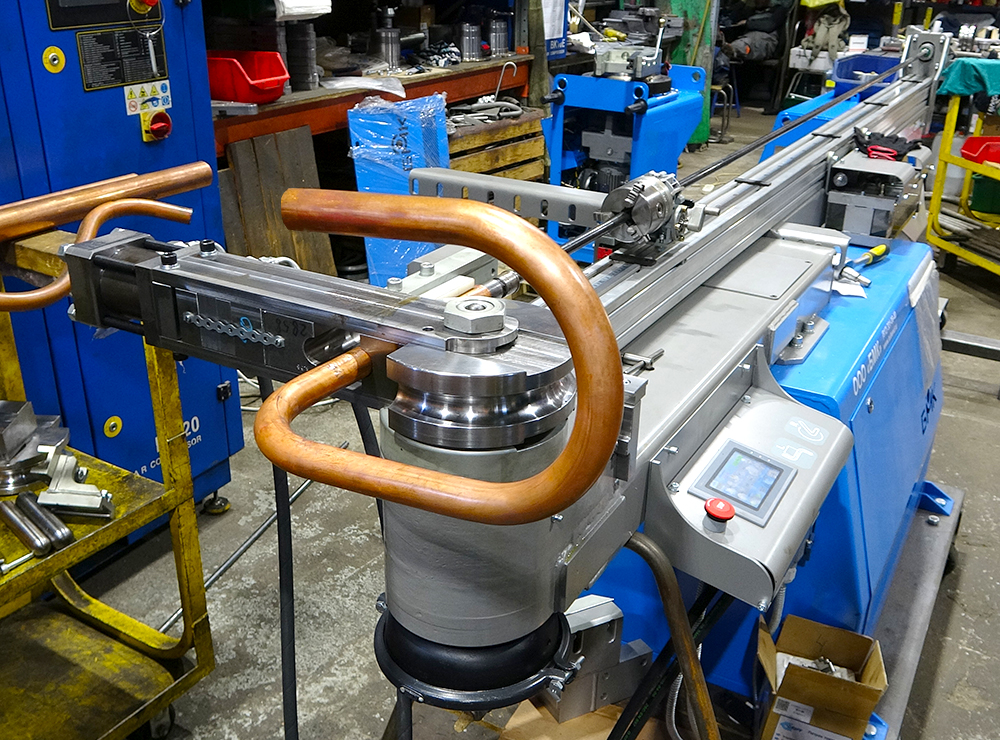

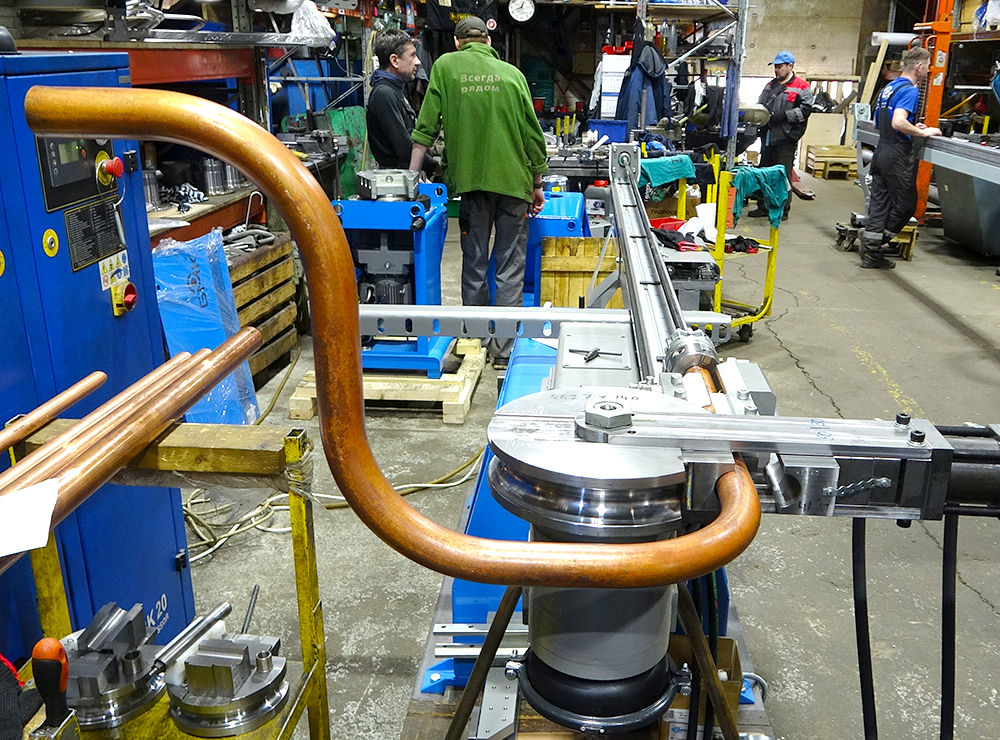

Трубогиб для медной трубы . Гибка медных труб. Трубогиб автоматический MASTER.3X

После гибки на трубогибочном станке, изделия из отожженной медной трубы желательно термически упрочнить, повысив таким образом их эксплуатационные характеристики.

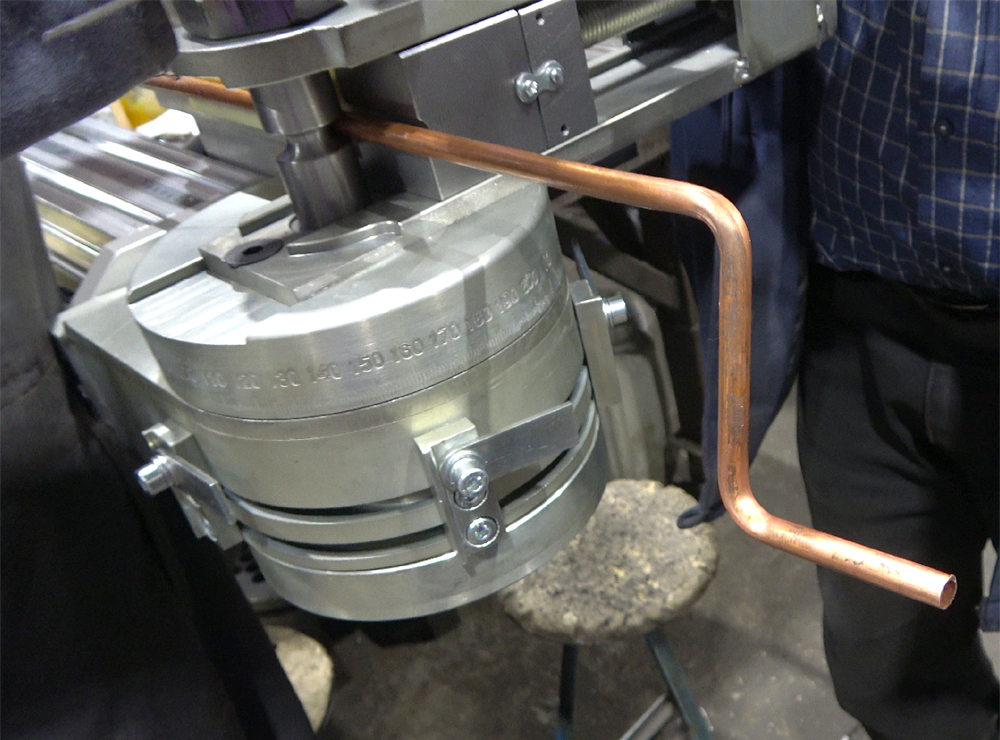

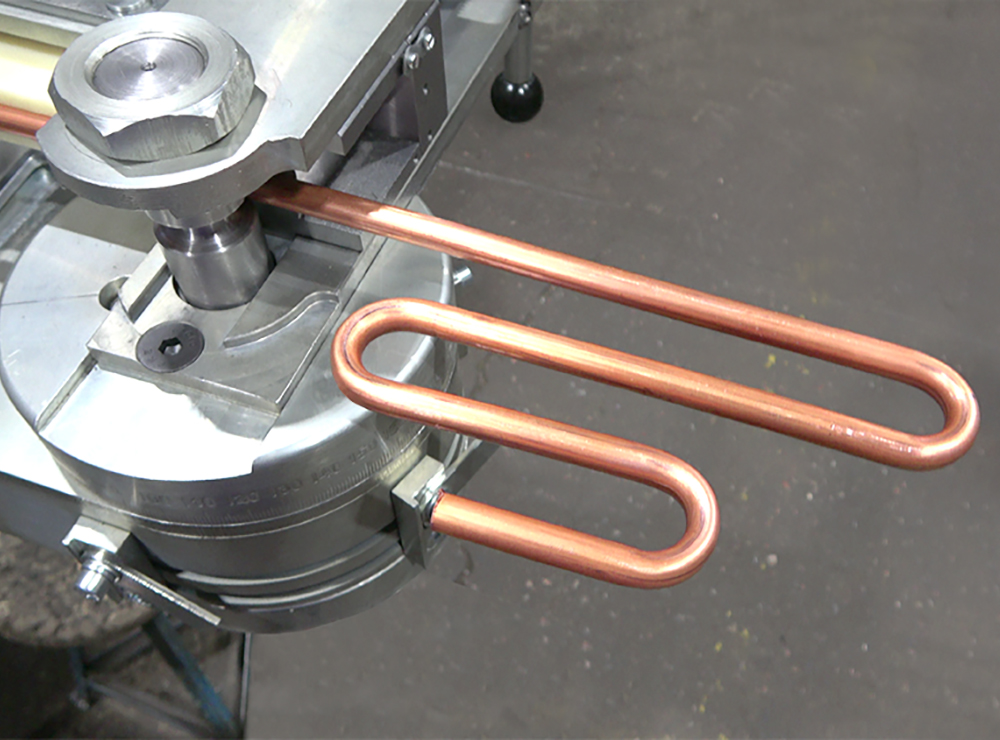

Ручной дорновый трубогиб. Пространственная гибка медной трубы с гайкой на 90 и на 45 градусов.

Все круглые медные трубы изготавливаются по ГОСТ817-2006 и в обозначении имеют следующуюю информацию:

1-я буква определяет способ изготовления (Д - холодно деформированная, тянутая или холоднокатанная, Г-пресованная)

2-я и 3-я буквы - форма трубы (КР-круглая)

4-я буква- точность изготовления (Н,П,И,К,С,У)

5-я буква - состояние (М-мягкая, П-полутвердая,Т-твердая, Л-мягкие повышенной пластичности, Ф-полутвердые повышенной прочности, Ч-твердые повышенной прочности)

Далее размеры D (диаметр) и S (толщина стенки), длина и т.д.

Особые условия по точности (Т), по кривизне (О), требованиям на растяжение (Р), требованиям к твердости(Н), условий намотки в бухты ( БТХ) - свободной намотки, (БУ)- упорядоченной намотки, (БС)- спиральной намотки, определены в ГОСТ 817-2006.

Трубогибы для гибки медных труб, производимые ООО "Балтийская Машиностроительная Компания"

Дорновые трубогибы для гибки медных труб наружным диаметром от 3 до 30 мм:

Автоматический 3-х координатный трубогиб с компьютерным управлением CE-30 PARTNER.3X  Полувтоматический 3-х координатный трубогиб с ЧПУ CE-30/3 PARTNER Полувтоматический 2-х координатный трубогиб с ЧПУ CE-30/2 PARTNER  Ручной программируемый 3-х координатный трубогиб CM-30/3 PARTNER Ручной программируемый 3-х координатный трубогиб CM-30/3 PARTNER

Дорновые трубогибы для гибки медных труб наружным диаметром от 3 до 51 мм:

Автоматический 3-х координатный  трубогиб с компьютерным управлением CE-51 MASTER.3X  Полувтоматический 3-х координатный трубогиб с ЧПУ CE-51 MASTER

Дорновый трубогиб для гибки медных труб наружным диаметром до 80 мм:

Полувтоматический 3-х координатный трубогиб с ЧПУ CE-80 PROFI
