Трубогибы для стальных труб

Трубогибы для стальных труб

Стальные трубы бывают бесшовными холоднодеформируемыми, изготавливаемыми по ГОСТ8734-75 и горячедеформируемыми ГОСТ8732-78, а так же электросварными ГОСТ10704-91 и водогазопроводными ГОСТ3262-75. К наиболее подходящим для гибки на трубогибочных станках относятся холоднодеформируемые, электросварные и водогазопроводные.

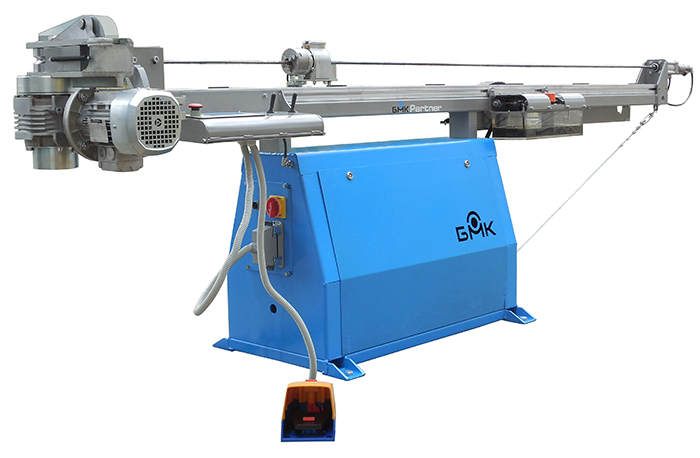

Автоматический трубогиб c ЧПУ CE-51 MASTER.3x
Автоматический трубогиб c ЧПУ CE-51 MASTER.3x

Макс. диаметр трубы 51х2 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ
Автоматический трубогиб с ЧПУ CE-30 PARTNER.3x
Автоматический трубогиб с ЧПУ CE-30 PARTNER.3x

Макс. диаметр трубы 30x1,5 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ

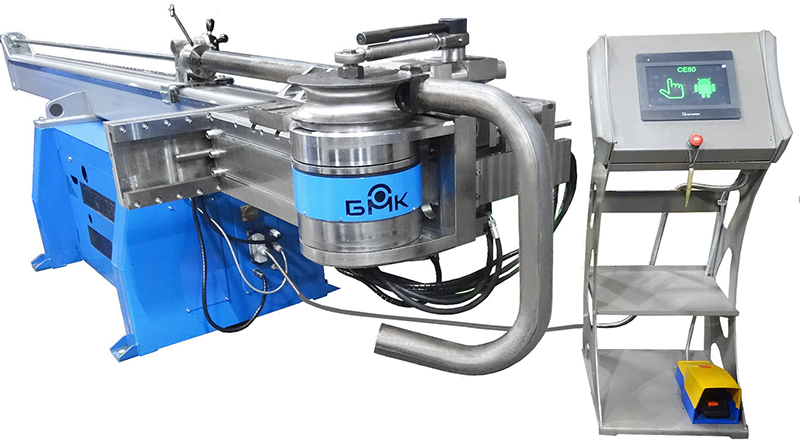

Полуавтоматический трубогиб с ЧПУ CE-80 Profi
Полуавтоматический трубогиб с ЧПУ CE-80 Profi

Макс. диаметр трубы 80х2 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ

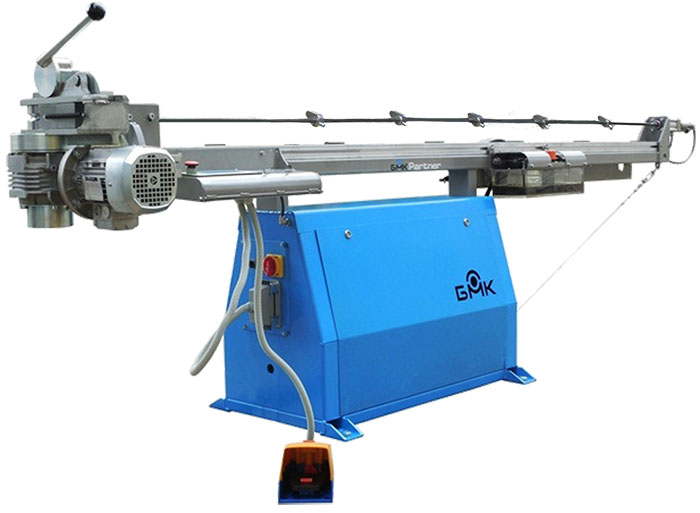

Полуавтоматический трубогиб с ЧПУ CE-51 MASTER
Полуавтоматический трубогиб с ЧПУ CE-51 MASTER

Макс. диаметр трубы 51х2 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ
Полуавтоматический трубогиб с ЧПУ CE-30/3 PARTNER 3-х
Полуавтоматический трубогиб с ЧПУ CE-30/3 PARTNER 3-х

Макс. диаметр трубы 30x1,5 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ
Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х
Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х

Макс. диаметр трубы 30x1,5 мм
Назначение: Г, П, U образная гибка труб и профилей

ПОДРОБНЕЕ

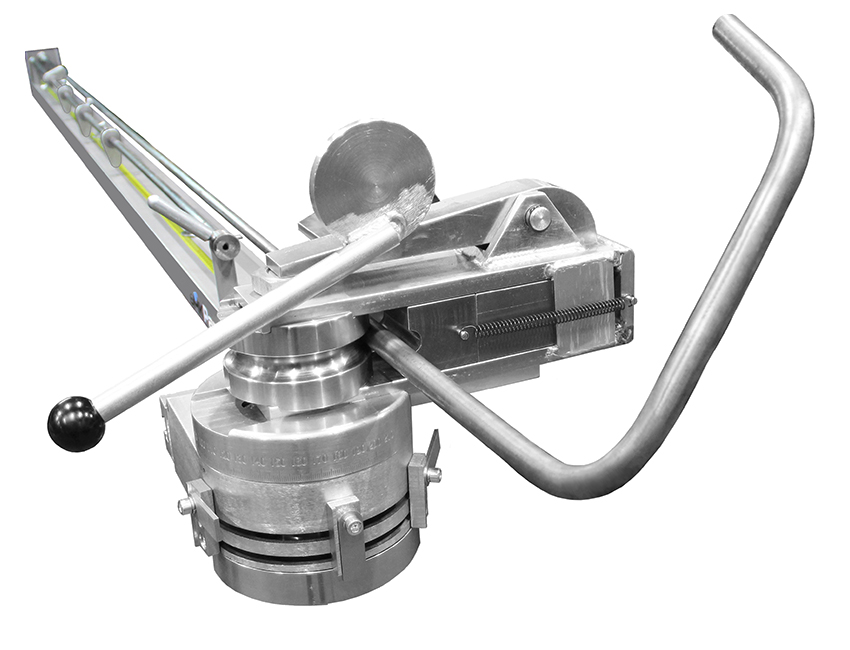

Ручной трубогиб CM-30/3 PARTNER 3-коорд
Ручной трубогиб CM-30/3 PARTNER 3-коорд

Макс. диаметр трубы 32x2 мм
Назначение: пространственная гибка труб и профилей

ПОДРОБНЕЕ
Ручной трубогиб CM-30/2 PARTNER 2-коорд
Ручной трубогиб CM-30/2 PARTNER 2-коорд

Макс. диаметр трубы 32x2 мм
Назначение: Г, П, U образная гибка труб и профилей

ПОДРОБНЕЕ

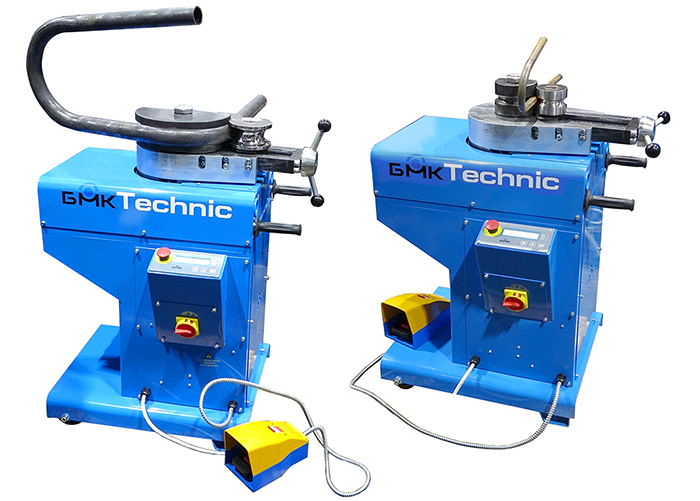

Бездорновый трубогиб с ЧПУ RE-60 TECHNIC
Бездорновый трубогиб с ЧПУ RE-60 TECHNIC

Макс. диаметр трубы: 60х5 мм
Радиусы гиба: от 66 до 180 мм
Назначение: гибка водогазопроводных труб

ПОДРОБНЕЕ
Профилегибочный станок БМК-55У
Профилегибочный станок БМК-55У

Макс. диаметр трубы 90х2 мм
Назначение: гибка дуг, колец, спиралей из труб и профилей

ПОДРОБНЕЕ
Профилегибочный станок БМК-55
Профилегибочный станок БМК-55

Макс. диаметр трубы 70х2 мм
Назначение: гибка дуг, колец, спиралей из труб и профилей

ПОДРОБНЕЕ
Электрический профилегиб 3RE-30 JUNIOR
Электрический профилегиб 3RE-30 JUNIOR

Макс. диаметр трубы 30x1,5 мм
Назначение: гибка дуг, колец, спиралей из труб и профилей

ПОДРОБНЕЕ
Ручной профилегиб 3RM-30 START
Ручной профилегиб 3RM-30 START

Макс. диаметр трубы 30x1,5 мм
Назначение: гибка дуг, колец, спиралей из труб и профилей

ПОДРОБНЕЕ

 Наибольший экономический эффект в обеспечении качества достигается при холодной гибке способом наматывания.

Радиусы гиба стальных труб

Определенные РД24.203.03-90 минимально допустимые значения радиусов на бездорновых и дорновых трубогибах представлены в таблице:

Минимально-допустимые радиусы гибов, D Холодная гибка стальных труб способом наматывания без нагрева места гиба
Дорновая Бездорновая
1,5D 6х1, 8х2, 10х1,5, 12х2, 14х4, 18х4, 20х5, 25х5, 28х5, 30х6, 32х5, 48х8, 57х9, 76х14 -
2D 8х1, 9х1, 10х1, 14х2, 16х2, 18х2, 20х2,5, 22х3, 25х3, 28х4, 30х4, 32х3,5, 38х5, 45х5, 54х8 6х1, 8х2, 10х1,5, 12х2, 14х2,5, 18х3, 20х5, 25х5, 28х5, 30х6, 32х5, 48х8, 57х9, 76х14
2,5D 12х1, 16х1, 18х1,6, 20х1,5, 22х2, 25х2, 28х2,5, 30х2,5, 32х2, 34х4, 36х3, 38х3,5, 45х4, 56х5, 57х5, 60х5, 63,5х5, 65х5, 76х6, 80х6 8х1,5, 9х2, 10х1,2, 18х2,5, 20х3, 22х3,5, 25х4, 28х4,5, 30х4,5, 32х4, 34х5, 38х6, 45х6, 48х6, 54х8
3D 65х3, 76х3,5 8х1, 9х1,10х1,14х2, 16х2, 18х2, 20х2,5, 22х3, 25х3, 28х4, 30х4, 32х3,5, 34х4, 38х5, 45х5, 54х6

Особенностями работы с малыми радиусами, является обязательное наличие дорна из стали, с твердостью не менее 54-60 по Бринеллю.

Рассмотренные в таблице радиусы гиба, обеспечиваются ручными, полуавтоматическими и автоматическими трубогибами серий PARTNER, MASTER, PROFI, производства ООО «Балтийская Машиностроительная Компании»

Для получения изделий с большим радиусом следует применять 3-х роликовые вальцевые трубогибы. Причем для труб с диаметром более 40 мм на трубогибах БМК применяется объемная закалка гибочных роликов, для увеличения срока службы оснастки.

Минимальными радиусами при вальцевой гибке являются:

  • 5D – для очень толстостенных труб;
  • 5-10D - для толстостенных;
  • 10-30D - для тонкостенных;
  • Более 30D – для очень тонкостенных.

Применение согнутых стальных труб

Трубные детали из стали применяются в общем машиностроении, станкостроении, тракторостроении, автомобильной промышленности, сельхозтехнике, при производстве мебели и спортивного инвентаря, в водо-газоснабжении, в технике коммунальных и горнодобывающих производств, при создании детских площадок и спортивных городков, ограждений и декоративных элементов, украшающих улицы городов, осветительных и нагревательных устройствах, и т.д.
